Распиновка разъемов автомагнитол

Возможные неисправности и способы их устранения

С какими неисправностями может столкнуться автовладелец:

1. Магнитола не реагирует на пульт управления. Вероятнее всего, причина проблемы заключается в севшей батарейке, значительно реже выходит из строя сам ПДУ. Решить проблему можно путем замены аккумулятора или ремонтом пульта.
2. Устройство самопроизвольно отключается. Проблема может заключаться в питании. Нужно проверить силовой кабель, прозвонить электроцепь подключения. Если провод будет ненадежно зафиксирован в разъеме магнитолы, то система может отключаться, когда автомобиль едет по кочкам или попадает в ямы.
3. Не регулируется звук, для его увеличения или уменьшения водителю приходится дольше крутить колесико. На практике в некоторых моделях регулятор звука — это слабое место системы. При интенсивной эксплуатации он может выйти из строя и перестать работать. В таком случае нужно разбирать аудиосистему и менять сам регулятор.
4. Не читаются данный с CD-диска или USB-накопителя. Такая проблема может быть программной, в данном случае потребуется детальная диагностика устройства и его ремонт. Но может быть такое, что диск не воспроизводится по причине его повреждения или записи треков на носитель в несоответствующем формате. К примеру, магнитола читает только WAV, а вы записали треки в формате MP3. Также причина может заключаться в поврежденном диске. Что касается флешек, то некоторые устройства не воспроизводят данные, записанные на накопитель, работающий в формате NTFS или FAT32. Нужно попытаться отформатировать карту памяти в другой формат (автор видео — Александр Хайруллин).

Как настроить

У многих пользователей настройка магнитолы не вызывает трудностей, если они точно следуют рекомендациям инструкции по эксплуатации. Но это при условии, что мануал переведен на русский язык. В противном случае из-за множества имеющихся функций автомагнитолу настроить самостоятельно сложно.

Часто перевод выполнен некорректно и в некоторых инструкциях «выключенное состояние» следует понимать как «режим ожидания».

Время

Эта функция свойственна не только аппаратам Sony, но и другим производителям подобных изделий. Настроить магнитолу в машине труда не составит, т.к. в инструкции этот процесс описан подробно и понятно. Чтобы установить время, необходимо войти в меню и выбрать соответствующую функцию

Важно помнить, что все названия написаны на английском языке. Выбор необходимого действия по регулировке магнитолы Сони фиксируется нажатием многофункциональной вращающейся ручки

После нажатия на клавишу «Время» на экране отразятся показания в часах и минутах. Вследствие повторного нажатия, блок цифр, отображающих часы и минуты, начинает моргать. Поворотом ручки громкости устанавливают текущее время. Поворачивая регулятор по часовой стрелке, увеличивают показания, а против — уменьшают с шагом в 1 час. Минуты настраиваются на магнитоле Sony аналогично. Переход между блоками цифр осуществляется кнопкой.

После того как время настроено, оно будет отражаться на экране.

На современных магнитолах формата 2DIN, выполненных на платформе Android, установка времени проводится так же, как и на гаджетах, работающих на этой операционной системе.

Радио

Настроить радиостанции на магнитоле Сони можно автоматически либо в ручном режиме. Для автоматического поиска необходимо:

1. Подать питание на головное устройство. Нажать и удерживать регулятор громкости до появления на экране слова «Тюнер».
2. Кнопкой выбора режимов «Mode» установить необходимый диапазон. Нажав на регулятор, перейти в экран настроек.
3. Дисковый регулятор вращают до появления индикации «ВТМ» (память оптимальной настройки). После этого его нажимают.

Найденные станции будут появляться и проигрываться по возрастанию параметра настройки (частоты). Закрепляются они за цифровыми кнопками. При фиксации станции в памяти раздается звуковой сигнал. После включения магнитолы будет работать последняя прослушиваемая радиостанция.

Ручная настройка проводится следующим образом:

1. Нажать и удерживать кнопку «Seek +/-» (поиск) до появления на экране нужной частоты.
2. Повторно кратковременно нажимать кнопку, чтобы отрегулировать звучание.
3. Для записи в память нажать номерную кнопку до появления на дисплее индикации «МЕМ».

Если станция закрепляется за кнопкой занятой другой частотой, то последняя будет удалена. Запись в память возможна на всех имеющихся диапазонах. Всего можно сохранить до 30 радиостанций.

Как разблокировать

В случае пропажи питания +12 В от АКБ (желтый провод) на автомагнитоле сбиваются все настройки. Для защиты от кражи производители установили функцию ввода кода для разблокировки головного устройства. После подачи напряжения, на экране появится индикация «Code». Чтобы разблокировать магнитолу, необходимо ввести 4-значный код. Набирается он при помощи цифровых кнопок и либо вводится нажатием соответствующей клавиши, либо устройство принимает его автоматически с набором последней цифры.

Чаще всего производители магнитол наносят шифр на наклейку, расположенную на корпусе ГУ. Его надо запомнить либо записать в инструкции. Ввести код можно ограниченное количество раз — от 4 до 10 в зависимости от модели. Информация о количестве используемых попыток высвечивается на экране. В некоторых головных устройствах код можно узнать, одновременно нажав клавиши 1 и 6. На экране появится несколько строк информации, в которой 4 последние цифры являются шифром.

Если на экране появилась индикация «Wait 30», это значит, что количество попыток исчерпано и повторить действия можно через 30 минут.

Подключение

Составляющих для подключения автомагнитол бывает несколько. Рассмотрим их.

Коннекторы

В первую очередь важными составляющими при подключении являются разъемы или коннекторы. Они могут быть индивидуального свойства или ISO, то есть сделанные по международному стандарту. Различия между ними в следующем:

Если коннекторы(см.Коннектор для акустического кабеля и зачем он нужен) индивидуальные, то к ним надо подбирать переходник ISO или обрезать провода, а затем соединять их с колодкой индивидуального коннектора по схеме.

Примечание. С другой стороны, обрезать провода и осуществлять подключения описанным выше способом крайне не рекомендуется

Будет лучше использовать термоусадочные кембрики и другие меры предосторожности

Что касается разъемов ISO, то они намного удобнее. Если автомагнитола Сони наделена ими, то подключение ее будет минутным делом.

Распиновка разъемов автомагнитол sony

Провода

Правильно подцепить плюсовой провод, также очень важно. Если соединять автомагнитолу Sony напрямую от АКБ, нужен обязательно предохранитель

Крайне важен в этом случае и диаметр проводки, который не должен быть меньше разъема головного устройства.

Примечание. В крайнем случае автомагнитолу подключают и через прикуриватель.

Для уменьшения утечки энергии с АКБ, подключение осуществляется по следующей схеме: В данном случае:

• Кабель черного цвета, идущий от АКБ, это масса;
• Кабель желтого цвета, идущий от АКБ – силовой или плюсовой на 12 В;
• Кабель красного цвета отвечает за сигнал на включение головного устройства от ЗЗ*;
• Наконец, синий провод – это антенна или другие устройства.

Примечание. Что касается диодов, то можно ставить любые типа КД522Б.

*ЗЗ – замок зажигания

Разъем для автомагнитолы sony и распиновка по цветам

Провода при подключении автомагнитолы должны располагаться по следующей схеме:

• Желтый силовой провод всегда отвечает за питание головного устройства, его память. В первую очередь его надо подать в качестве плюса;
• Красный провод тоже силовой, но он отключает работу головного устройства. Его тоже надо подавать.

Примечание. Инструкция гласит, что красный провод обязательно должен быть подключен через замок зажигания, чтобы головное устройство отключалось после того, как будет повернут ключ зажигания.

Плюсовые провода зачастую соединяют вместе. Они скручиваются и подключаются к постоянному току,но это делать не рекомендуется. Дело в том, что в таком случае головное устройство будет работать постоянно, вне зависимости от того, повернут ключ в зажигании или нет. В свою очередь это грозит обесточиванием АКБ за считанные промежутки времени,особенно когда машина стоит.

Если автомагнитола Сони подключается к вазовским моделям, то можно осуществить процесс следующим образом:

Подключить красный провод не к замку зажигания, а на 5-й контакт колодки БСК.

Такая схема оригинальна, но имеет недостатки. Так, если в машине остается пассажир на время, то приходится оставлять с ним ключ зажигания, чтобы он слушал музыку. Кроме того, такая схема потребляет намного больше электроэнергии.

Напольная машина для ребенка

Схема распиновки проводов и как настроить магнитолу Sony в машине

Легендарные магнитолы Sony: можно ли доверять их качеству?

Ресивер с радиоприемником УКВ и RDS

Вам с первого взгляда понравится респектабельный внешний вид автомагнитолы Sony CDX-GT747UI. Большой матричный дисплей дает возможность отображения встроенных заставок. Слот для загрузки MP3 и CD-дисков скрыт за откидной панелью.

Предусмотрено множество настроек для качественного звука. Регулируя подсветку кнопок, можно выбрать понравившийся цвет. Радиоприемник с RDS и УКВ диапазоном хорошо ловит радиочастоты. А также:

• с поддержкой подключения iPod к автомобильной системе доступны подключение, зарядка и управление практически любыми типами портативных музыкальных плееров;
• с режимом Quick-BrowZer удобно осуществлять поиск среди сотен композиций с USB/CD/iPod/ Walkman/i-Phone;
• воспроизведение и хранение сотен файлов в форматах MP3, WMA, AAC;
• при помощи гаджетов и благодаря режиму пассажира можно доверить выбор треков тому, кто сидит рядом;
• управление воспроизведением, регулировка громкости и смена песен с помощью пульта для автомагнитолы Sony, который встроен в руль;
• съемная откидная передняя панель дает легкий доступ к слоту для дисков.

Виды и модели

Установка штатного bluetooth c USB для Sony

Более подробно можно скачать https://drive.google.com/drive/folders/0B-R5xzq3. ajMxR3c и сказать за это спасибо Snayper Smash71 и DGrees

Тем кто желает чтоб магнитола понимала русские MP3 теги необходимо обращаться к DarkLeo или не менее DimonKur для перепрошивки магнитолы, желающим видеть на магнитоле русскоязычную записную книжку с телефона, необходимо залить в модуль Установка штатного bluetooth c USB для SONY. (сообщение #8332172) и обратиться к DarkLeo или DimonKur для перепрошивки магнитолы. Заливка прошивки только в модуль приведёт к Установка штатного bluetooth c USB для SONY. (сообщение #8341704) результату (вместо русских букв будут не знаки вопроса, а кракозябры).Прошивка подходит как к модулю Novero, так и к некторым модулям Nokia (у кого прошился, у кого нет. Закономерность не выявленна.). После перепрошивки модуля Nokia в магнитоле появится пункт BT Player и соответственно возможность прослушивания музыки хранящейся в телефоне через BT.

Все действия по подключению производить с отсоединённым аккумулятором либо извлечённым предохранителем F112/F58 (рестайл/дорестайл ГЕМ), при условии питания модуля с провода магнитолы (нарушение этого требования может привезти к выходу из строя магнитолы).

Для тех у кого возникает вопрос о возможности подключить только USB- Только USB подключить нельзя, так как модуль объединяет в себе функции громкой связи и USB.

Уважаемые господа умельцы и первопроходцы!

ЧТО НЕОБХОДИМО ДЛЯ ПОДКЛЮЧЕНИЯ ВТ в ФФ2 — г.в. до 05.2007г. (указать модель магнитолы) — г.в. с 05.2007г. до 01.2008г. (указать модель магнитолы) рестайл №2 — г.в. с 01.2008г. по настоящее время (указать модель и дату модернизированной магнитолы) рестайл №3 — так же Испанская, Германская и т.д. версии.

То, что вы сделали заслуживает уважение и внимание к вам. У вас отсутствуют пунктики: — краткость, четкость и умение ОБУЧИТЬ нуждающихся в этом форумчан

Каждая необходимая деталь приобретенная в магазине сопровождается номером и ценой.Простой пример: Самостоятельная замена задних колодок.

Я могу подробно и кратко все описать с иллюстрациями, если вы мне поможете в работе, т.к. я не технический специалист. Гуманитарное образование

Vik363Но

я уже обращал внимание на грамотное разъяснение проделанных работ, схем и иллюстрирования всей операции — такого НЕТ. И БУДЕТ ПУТАННИЦАКакие схемы необходимо выложить? Есть схема нарисованная от руки, есть схемы из етиса

Или необходимо выложить полную схему электоропроводки фокуса.Каждая необходимая деталь приобретенная в магазине сопровождается номером и ценойВсе это, как правило, покупается не в магазине. По этой причине номера сказать трудно и цены объявлять никто не будет, та как у всех сумма получается разная. Но если есть микрокат, то номер можно и самому узнать или съездить к диллеру и он все номера скажет. А если заглянуть в ветку «продам» ещё и цену можете узнать.

Vik363

ЧТО НЕОБХОДИМО ДЛЯ ПОДКЛЮЧЕНИЯ ВТ в ФФ2— г.в. до 05.2007г. (указать модель магнитолы)— г.в. с 05.2007г. до 01.2008г. (указать модель магнитолы) рестайл №2— г.в. с 01.2008г. по настоящее время (указать модель и дату модернизированной магнитолы) рестайл №3— так же Испанская, Германская и т.д. версии.Ответ в первом постеДля установки данной системы любому желающему понадобится:1 Руки, которые в отличии от глаз не боятся что либо делать.2 Магнитола Sony 1CD или 6CD сделанная после марта 2008.3 Комплект состоящий из модуля, кронштейна, микрофона, провода USB, джойстика с кнопкой «voice»4 Коннектор с куском проводки. 5. Потолочный плафон от Гии с местом под микрофон.6. ЖеланиеЧто ещё написать если для установки больше ничего ненадо. Причём самое интересное, это для всех фокусов. И даже было уточнено про магнитолы более раннего выпуска.Простой пример: Самостоятельная замена задних колодок.Вам надо выложить фотографии необходимого инструмента и процесса пайки проводов. Я думаю в отличии от приспособы для сжатия суппортов, нож, паяльник и отвёртку с плоскогубцами видели все.Что ещё систематизировать? Не не. все не так!

Anton.L

Sony Xplod CDX-GT450u

Видео «Подробный обзор магнитолы DSX-A55BTE от пользователя»

Обзор автомагнитолы Sony 3020

Автомагнитола с USB 2.0 портом и поддержкой до 16ГБ памяти. Имеется множество полезных функций.Технические характеристики:

• Поддержка MP4, MP5, AVI, DIVX, 3GP, MP3 и WMA форматов.
• 3-дюймпвый экран с возможностью подключения дополнительного через специальный видеовыход.
• Качественный стерео FM с автосканированием.
• Целых 18 предустановок радио.
• Функция выключения с автоматическим запоминанием.
• SD/MMC/USB режимы.
• Наличие эквалайзера.
• Наличие регулировок ВЧ и НЧ.
• Наличие турбобаса LOUD.
• В комплекте идет многофункциональный пульт.
• Наличие опции MUTE.
• Размер разъема 1 дин.
• Цвет подсветки кнопок синий.

Способы подключения

Существует 3 метода установки магнитолы, каждый из которых считается правильным.

Обычная кнопка

Подключение осуществляется через кнопку, к которой подводится красный кабель головного устройства. Она имеет двухфазный тип. При использовании такой схемы подключения магнитолы Sony блок управления работает постоянно. При необходимости выключения звуковой аппаратуры питание прекращают нажатием кнопки.

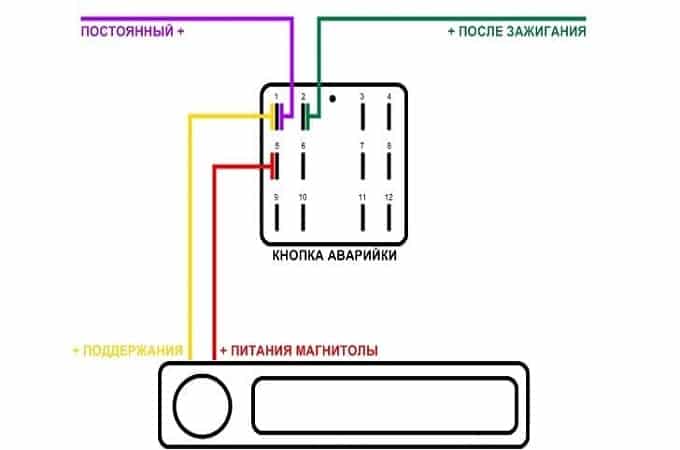

Аварийка

В этом случае применяется не простая кнопка, а автомобильная аварийка. Работает система следующим образом:

• при использовании аварийки питание на головной блок подается через постоянный плюсовой кабель;
• если кнопка не нажата, магнитола подпитывается от замка зажигания.

Схема подключения автомагнитолы Сони выглядит следующим образом:

• провод подсветки аудио устройства подсоединяют к подсветке прикуривателя;
• питание после поворота ключа подается с колодки часов;
• электрический ток поступает с аккумулятора или прикуривателя;
• черный провод отводится от прикуривателя.

Через соленоид

Если автомобиль снабжен двухпроводным соленоидом, срабатывающим при закрытии и открытии дверей, схема подключения автомагнитолы Sony выглядит так:

• при открытии двери машины сигнал попадает в реле Р1, последнее срабатывает и начинает подавать питание к головному устройству;
• при закрытии двери срабатывает реле Р2, питание прекращается, аудио устройство отключается.

Схема имеет большое количество недостатков, главным среди которых является высокое потребление энергии за счет ввода лишнего реле.

Плюсы и минусы девайса

В заключение предлагаем ознакомиться с основными достоинствами и недостатками аудиосистем Sony.

Сначала рассмотрим плюсы:

1. Основное преимущество — это название бренда. Как сказано выше, Sony — это всемирно известная компания, которую знает практически каждый. Известность бренда попросту обязывает компанию выпускать только качественную продукцию.
2. Производитель предлагает потребителям большой выбор моделей, так что практически каждый потребитель сможет выбрать тот вариант, который подойдет ему больше всего. Также следует отметить, что покупателям предлагаются разные системы в соответствии с функционалом, а также стоимостью. При ограниченных финансовых возможностях можно сделать выбор в соответствии с имеющимся бюджетом.
3. Все современные автомагнитолы оборудуются широким функционалом, который позволяет повысить комфорт. Например, девайс может быть оснащен GPS-навигатором либо ТВ-тюнером. Нужно отметить, что такие опции более характерны для дорогих устройств.
4. Практически каждая система имеет большой функционал, позволяющий подстроить автомагнитолу под свои потребности.
5. Как утверждают отзывы потребителей, магнитолы Sony обладают довольно простой и удобной платформой для управления и использования. Если есть необходимость, большинство моделей позволяют синхронизировать магнитолу с мобильным девайсом (автор видео — Саня Белоус).

https://youtube.com/watch?v=bHv058BzElE

Теперь вкратце о минусах:

1. В соответствии с основными неисправностями, одним из недостатков является низкокачественный пульт. На практике это устройство ломается часто.
2. Если подключение и настройка аудиосистемы будет неправильно, качество выдаваемого звучания будет достаточно низким.
3. Огромное количество подделок Sony на рынке. Есть вероятность, что покупая магнитолу, вы купите подделку, которая не сможет похвастаться преимуществами, описанными выше. Рекомендуем покупать магнитолы у проверенных продавцов.

Цена вопроса

Что касается стоимости, то самые дешевые модели Sony на сегодняшний день стоят около 3 тысяч рублей. Аудиосистемы средней ценовой категории обойдутся покупателю примерно в 5-10 тысяч рублей.

Автомобильный ресивер SONY DSX-A102U

Данная модель автомагнитолы поддерживает воспроизведение музыки со съемных флеш-носителей. Кроме того, возможность прослушивания радио предусмотрена на всех популярных частотах. Усилитель с выходной мощностью 55 Вт работает по 4 каналам. Автомагнитола Sony DSX-A102U оснащена разъемом AUX, подходящим большинству мультимедийных проигрывателей. Основные элементы управления находятся в прямом доступе и расположены в интуитивно понятном порядке. Стильность ресивера усиливает оригинальная подсветка зеленым цветом органов управления. Быстро настраивать громкость позволяет поворотный регулятор.

Проверка на ВАЗ 2110

Чтобы было более наглядно, рассмотрим каждый способ проверки датчика коленвала на примере нескольких авто.

Первым будет ВАЗ-2110, на котором используется индукционный тип устройства.

Итак, двигатель на «Десятке» забарахлил и есть все предположения, что это произошло из-за датчика коленчатого вала. Под руками есть мультиметр, который может работать в режиме омметра.

Этого вполне достаточно, чтобы произвести проверку на сопротивление обмотки.

Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее — проверить наличие зазора между ним и диском синхронизации.

Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению работоспособности.

Если с зазором все в порядке, до демонтируем устройство с авто.

На ВАЗ 2110 оно находится на крышке масляного насоса.

Перед этим лучше нанести метки положения ДПКВ.

Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.

Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.

После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.

При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Для других авто этот показатель может быть другим, поэтому лучше перед замером поинтересоваться о номинальном напряжении датчика в технической документации авто.

Если значение сопротивления ниже или выше указанного диапазона – датчик неисправен и подлежит замене.

Это самый простой способ проверки ДПКВ, однако он и самый неточный. Он может лишь дать частичное представление о состоянии устройство, хотя и этого иногда вполне достаточно.

Самым же точным для проверки является способ, в котором используется осциллограф. Поэтому рассмотрим, как производится проверка датчика на ВАЗ-2110 при помощи данного прибора.

При такой проверке ДКПВ снимать не нужно, и все замеры производятся прямо на авто.

Перед проведением проверки, нужно правильно произвести подключение осциллографа к машине. Обычно у данного прибора имеется один зажим и два щупа.

Зажим нужно присоединить к массе двигателя, то есть к любой металлической составляющей мотора.

Один щуп устанавливается параллельно к клемме вывода сигнала датчика. Второй щуп же подключается к выводу 5 на разъеме подключения сканера.

После подключения следует перевести прибор в режим «Inductive Crankshaft».

После этого уже запускать двигатель. Если же он не запускается, то нужно будет вращать коленчатый вал стартером, чтобы осциллограф снял показания.

После этого уже по полученной осциллограмме можно оценить работоспособность датчика. Любые нарушения в его работе повлияют на изображение осциллограммы, и это будет хорошо видно.

Подключение плюсового кабеля

Концы силового кабеля зачистить, установить клеммы. Форма и размер клемм выбирается по форме разъёмов, куда их будете подключать. И сечение кабеля также учитывайте.

Клеммы обжимаются. Обжимать можно обычными плоскогубцами. За исключением специальных, которые требуют наличия клещей с губками определённой формы. Но покупать такие для однократного применения вряд ли стоит.

Пример подключения силового кабеля для сабвуфера к аккумулятору

Итак, уложили оголённый проводник в клемму так, чтобы в захвате было несколько миллиметров изоляции. То есть, когда вы клемму обожмёте, голый провод из-под клеммы выглядывать не должен. Если есть паяльник, лучше провод припаять к площадке, а затем обжать. Но условия такие же — из-под клеммы голые провода не торчат.

Выбор номинала предохранителя для подключения 12 В к сабу (или усилителю)

Затем, на расстоянии 15–20 см от того края, который будете подключать на аккумулятор, делаете разрез и устанавливаете предохранитель. Предохранитель берёте на 12 В, и на ток, который предполагается пропускать. Для активного саба подбирается в зависимости от мощности, если не указан или нет в комплекте.

В салон кабель протягиваем через штатное отверстие в переборке. Оно, должно быть, защищено пластиковой или резиновой накладкой. Контролируем её состояние и состояние изоляции проводов, которые там уже есть. По салону тянем кабель так, чтобы его повреждение было маловероятным. Лучше всего по центру салона.

Крепим пластиковыми хомутами, фиксируем часто, особенно в местах поворотов. Но фиксацию лучше отложить пока не протянете ещё и акустические провода. Их придётся тянуть от магнитолы тоже до усилителя или саба.

Sony Xplod CDX-GT47UE

Устанавливается CDX-GT47UE в слоты стандарта 1 дин.

В комплекте с устройством идут:

• инструкция,
• ключ для снятия магнитолы,
• шурупы для крепления и разъемы ISO для подключения устройства.

Головное устройство воспроизводит популярные форматы музыки, читает CD-диски, есть возможность подключения съемных носителей через USB-порт на передней панели.

Пиковая выходная мощность – 45WX4, имеется возможность ручной настройки звука и предустановленных настроек эквалайзера. Пользователи по достоинству оценили качественный звук при доступной цене. Из недостатков – отсутствие ПДУ в комплекте.

Источник

Смотрите также

Как правильно подключить автомагнитолу

Наладка неправильного подключения

Если вы купили автомагнитолу Сони и ее надо подключить вместо штатной, или вы стали обладателем автомобиля, где ГУ от этого производителя неправильно подключено, то эта инструкция поможет все исправить.

Распиновка разъема автомагнитолы

Итак, часто бывает, что автомагнитола Сони бывает подключена «без ключа». Другими словами, подключение было осуществлено напрямую от АКБ, без АСС провода. Кроме того, спутанность проводов в схеме может привести к такой ситуации, когда играет один из динамиков фронта и одна из колонок тыла. Все это исправляется так. Демонтаж магнитолы:

• С АКБ скидывается масса, чтобы во время копания в проводке не закоротить случайно;
• Отдергивается вставка на коробе центральной панели и тянется с передней части вверх;
• Выворачиваются шурупы, находящиеся над консолью управления климат-контролем (по крайней мере, так на многих иномарках седанах);
• Снимается пепельница;
• Лицевая панель автомагнитолы Сони выводится из креплений, а после убирается в сторону;
• 4 винта, фиксирующие центральные блоки, выворачиваются;
• Автомагнитола вынимается.
• За магнитолой куча проводов, которые надо изучить по схеме подключения ГУ с АСС (смотрим выше);

Проводка

Схема подключения sony автомагнитолы

Кроме того, надо изучить и то, какой провод, куда идет;

• Если поверить этой схеме проводов, то достаточно поменять местами зеленый и белый провода, чтобы решить проблему с динамиками;
• На фото ниже видно, что маленькая фишка слева отвечает за тыловую акустику, а большая фишка с 8-ю проводами (справа) – за питание и фронт;

Провода автомагнитолы Сони

Обратить внимание надо и на то, что магнитола подключена 2-я проводами на плюс: один из проводов желтый, а другой красный. Они соединены вместе и подключены к постоянному току, в обход замку зажигания, как здесь;

Желтый и красные провода вместе

• Рвется красный провод, а изоляция с провода с синей полоской откручивается. Два провода скручиваются вместе и изолируются;
• Все провода сматываются обратно. Не забываем поменять местами белый и зеленый провода, идущие на динамики;
• ГУ подключается и все проверяется так: если ключ в замке в положении 1 – магнитола отключена, если ключ замка в положении АСС – магнитола включена.

Теперь, дорогой читатель, ты знаешь, что означают все тонкости подключения магнитолы, по крайней мере, теоретически. Что касается практики, то не надо спешить к ней приступать, пока не будет просмотрен видео обзор в тему, подробно изучены схемы и фото – материалы. При работе своими руками надо не забывать, что провода должны быть хорошо заизолированы. Самостоятельная наладка проблем и умение подключать автомагнитолу – ценная штука. Теперь можно сэкономить на расходах, которые неизбежны при вызове специалиста, цена услуг которого порой вызывает недоумение у большинства россиян.

Установка автомобильной магнитолы может быть произведена своими руками, несмотря на кажущуюся сложность. Для этого потребуются минимум знаний по электротехнике и схема обозначения выводов устройства. Распиновка магнитолы Сони почти ничем не отличается от цоколевки изделий других производителей. Разница может быть в форме соединительных колодок и мест их подсоединения. Неправильно подключенное головное устройство (ГУ) может привести к возникновению короткого замыкания и выходу из строя всего комплекта аудиосистемы.

Три сценария подключения

Принципиальная схема автомагнитол sony cdx

Наиболее правильная схема подключения автомагнитолы Сони может выглядеть тремя способами.

Обычная кнопка

При таком подключении ГУ работает постоянно, а если автомобиль стоит длительное время, можно просто нажать на кнопку и прекратить питание с АКБ.

Аварийка

В данном случае подразумевается не обычная кнопка, а аварийка автомобиля:

• При задействовании – идет питание на ГУ через постоянный плюс;
• Если кнопка не нажата, то питание на ГУ идет через красный кабель от ЗЗ.

Схема будет выглядеть в этом случае следующим образом:

• У автомагнитолы Сони имеется провод подсветки, который соединяется с подсветкой прикуривателя;
• Плюс после зажигания идет с колодки часов;
• Постоянный ток подается с АКБ или прикуривателя;
• Черный провод массы протягивается тоже с прикуривателя.

Через соленоид

Если в автомобиле имеется 2-х проводной соленоид, который срабатывает на закрытие/открытие путем изменения полярности, то схему можно устроить так:

• Когда открываются двери авто, положительный импульс подается на реле Р1 с соленоида. Оно срабатывает и начинает брать питание с АКБ через выводы своих контактов и реле Р2, таким образом, подключая ГУ к питанию;
• Во время закрытия происходит срабатывание реле Р2 и цель питания обрывается, ГУ отключается.

Настройка и эксплуатация

Согласно инструкции по эксплуатации автомагнитолы Sony, при первом включении необходимо настроить все необходимые параметры.

Как настроить время

Часы аудио устройства марки Сони имеют 24-часовой формат индикации. Настраивать их можно следующим образом:

• нажимают и удерживают кнопку выбора (на экран выводится меню настройки);
• после появления надписи CLOCK-ADJ нажимают кнопку SEEK;
• когда начинает мигать индикация часа, поворотом регулятора громкости выбирают нужное значение;
• индикатор перемещают нажатием кнопки SEEK, после чего устанавливают требуемый параметр;
• нажатием кнопки выбора настройка времени завершается.

Как настроить радио

Настроить радиостанции на магнитоле Сони можно следующими способами:

• Автоматическое сохранение. После нажатия кнопки SOURSE дожидаются появления индикатора TUNER. Для изменения диапазона используют клавишу MODE. После выбора нужной радиостанции нажимают кнопку SEEK. Настройки сохраняются в памяти устройства. Радиостанции располагаются в порядке повышения частот.
• Ручное сохранение. Во время приема радиостанции нажимают и удерживают номерную кнопку. Появление индикации MEMORY свидетельствует о сохранении параметров.

Как разблокировать магнитолу

Согласно инструкции по применению автомагнитолы, разблокирование производится следующим образом:

1. Устройство демонтируют. Расположенный на верхней крышке код записывают или запоминают.
2. После появления индикации CODE вводят требуемые цифры. Делается это путем нажатия на кнопки предварительной настройки радиостанций. Для подтверждения нажимают *. Если код введен некорректно, можно повторить ввод. Количество потраченных попыток отражается на экране.

Автолюбитель, знающий, как настроить магнитолу Сони в машине, может без труда проводить ремонтные работы.

Схема подключения автомагнитолы Sony и наладка

Составляющие для подключения

Для подключения автомагнитолы используется несколько видов деталей.

Коннекторы

Важной частью схемы подключения аудио устройства являются разъемы. Существуют следующие типы коннекторов:

• Индивидуальные. Применение таких разъемов требует использования переходника ISO или обрезки провода. Соединять кабели подобным способом нежелательно. Это может приводить к перебоям в работе магнитолы или выходу аппаратуры из строя. Специалисты рекомендуют применять термоусадочные кембрики и другие средства безопасности.
• Стандартные. Разъемы ISO удобны в использовании. Если аудио устройство Сони оснащено стандартными коннекторами, подключение не занимает много времени.

Провода

Важную роль в установке автомагнитолы играет правильное подсоединение плюсового кабеля. При соединении устройства с аккумуляторной батареей используется предохранитель. При выборе деталей нужно учитывать диаметр проводов, который должен соответствовать размеру разъема головного блока. Для повышения эффективности работы АКБ подключение осуществляют с учетом следующих нюансов:

• черный кабель, идущий от батареи, является массой;
• желтый провод считается плюсовым;
• красный кабель отвечает за передачу сигнала головному устройству при повороте ключа в замке зажигания;
• синий провод подводится к антенне или дополнительным устройствам.

Согласно руководству пользователя, распиновка для автомагнитолы Sony осуществляется следующим образом:

• Желтый силовой кабель используется в качества плюса. Эта часть системы отвечает за питание блока управления.
• Красный провод подключается через замок зажигания. Этот кабель отвечает за отключение головного устройства при прекращении работы двигателя.

Некоторые автовладельцы скручивают плюсовые провода и подключают их к бортовой сети. Делать так нельзя. Магнитола в таком случае работает независимо от состояния двигателя, что приводит к быстрому разряду аккумулятора. Если аппаратуру подключают к отечественным автомобилям, красный провод можно подсоединять к 5 контакту колодки БСК. При выборе этой схемы аудио устройство будет работать только при включенном двигателе.

Особенности установки автомагнитол

По способу установки современные автомагнитолы бывают двух видов: встраиваемые и стационарные.

1. Встраиваемые автомагнитолы обычно комплектуются съемной лицевой панелью или специальной шторкой – устройства простые, но эффективно защищающие магнитолу от кражи.

1. Стационарные автомагнитолы, как правило, устанавливаются производителями автомобилей еще на сборочном конвейере. От кражи их спасают оригинальная форма и нестандартные размеры.

При установке автомагнитолы своими руками нужно учитывать следующие особенности.

Во-первых, подключать магнитолу необходимо только в соответствие с инструкцией. Несоблюдение этого правила может привести к выходу её из строя или даже пожару. При этом не следует пользоваться инструкциями по установке к другим автомагнитолам, так как даже у одного производителя могут отличаться штекеры и маркировка проводов в зависимости от модели.

У большинства магнитол схема подключения имеется на верхней крышке, а типовую схему подключения автомагнитолы мы приведем ниже.

Во-вторых, нужно помнить, что проводка большинства отечественных автомобилей еще с советских времен рассчитана на установку магнитол и радиоприемников с механической настройкой, что может создать дополнительные неудобства.

Например, в «Жигулях» или «Самарах», независимо от положения ключа в замке зажигания, напряжение на провод питания автомагнитолы подается постоянно. Но при повороте ключа в замке, электрическая цепь на доли секунды размыкается, чего бывает достаточно, чтобы стереть все настройки из памяти магнитолы (если она не энергонезависимая).

Рейтинг лучших минивэнов на 2021 год
