Самостоятельно чиним панель приборов ВАЗ 2110: распиновка и демонтаж щитка

Прежде чем начинать демонтажные работы, нужна хотя бы условно нанесенная на бумагу распиновка, иначе придется очень трудно: нужно будет «проследить» каждый провод и каждое соединение, которое находится на «пути следования» от приборов до кнопки включения.

На самом деле, в распиновке приборной панели ВАЗ 2110 не так трудно разобраться, но существуют свои отличия между машинами выпущенными в разные годы и на разных заводах. Есть старого образца, есть такая, на которой находится механический одометр, и нового (Евро) образца, поэтому есть различия и в распиновке приборной доски, в зависимости от типа, к какому она принадлежит.

Если вы хотите выполнять ремонт или другие операции на панели приборов, то вам нужна распиновка ВАЗ 2110. Если ее не будет, придется отслеживать каждый провод от индикатора, кнопки до прибора. Схема позволяет определить, какой из приборов не работает в случае неисправности в том или ином узле. Если индикаторы в старом и новом образце ВАЗ 2110 идентичны, то распиновка немного отличается. Существует две колодки – красная и белая. Распиновка только в начале может показаться сложной. Возьмем для примера несколько разъемов.

Под первым номером обозначен черный провод, который идет на массу. Тринадцатый номер привязан к датчику давления масла в системе, о чем нам сообщает и схема. В колодке белого цвета указан номер разъема, провод и узел (агрегат), к которому идет проводка. Красная колодка читается точно по такой же схеме. В первом разъеме находится синий и красный провода, они идут на датчик внешний температуры. Что касается тринадцатого номера, то здесь белый провод ведет к выключателю зажигания.

Какой из проводов куда ведет

Для начала давайте рассмотрим обратную сторону панели приборов. В верхней ее части находятся:

• указатель уровня топлива;
• лампы освещения щитка;
• контроль правого и левого поворотов (по отдельности);
• тахометр;
• колодка со множеством штекеров;
• указатель температуры охлаждающей жидкости.

Как видим, ничего особо сложного здесь действительно нет. В нижней части панели приборов с обратной стороны находятся контроллеры:

• дальнего света;
• «аварийки»;
• CHECK ENGINE;
• заряда аккумулятора;
• стояночного тормоза;
• давления масла;
• воздушной заслонки (для моделей с карбюратором);
• работы наружного освещения.

Помимо этого, там также расположены спидометр и лампа контроля уровня тормозной жидкости.

Теперь давайте рассмотрим более детально колодки. Их есть две – белого и красного цвета. В первой разъемы и провода выглядят следующим образом (по порядку):

1. Массовый провод черного цвета.
2. Красно-коричневый – низковольтная подача с ЭБУ на тахометр.
3. Желтый – высоковольтная подача на тахометр с катушки.
4. Красно-синий – идет от аккумулятора через 6-й предохранитель Const с напряжением 12 вольт.
5. Зелено-белый – ведет к датчику температуры охлаждающей жидкости.
6. Зелено-желтый – предохранитель F1, отвечающий за габаритные огни.
7. Данный разъем не имеет цвета, он идет на дроссельную заслонку.
8. Красно-белый – ведущий к сигнальной лампочке CHECK ENGINE.
9. 2 оранжевых провода, ведущих к двум предохранителям питания F19 + 12 вольт.
10. Аналогично предыдущему разъему.
11. 2 провода сине-коричневого цвета, следующих к клемме «ВК» ручника.
12. Вывод к клемме D генератора – коричнево-белый провод.
13. Серый с синим – провод, идущий к датчику давления масла.

В колодке красного цвета номер разъема по счету, цвет проводов и приборы, к которым они ведут, выглядят следующим образом:

1. Красно-синий – ведет к датчику внешней температуры.
2. Оранжевый – следует к предохранителю питания F19 + 12 вольт.
3. 2 массовых провода черного цвета.
4. Белый – ведет к выключателю освещения приборов.
5. Синий – к указателю правого поворота.
6. Сине-черный – к указателю левого поворота.
7. Сине-розовый – к датчику уровня тормозной жидкости.
8. Коричневый – ведет к бортовому компьютеру.
9. Серый – к спидометру.
10. Розовый – к указателю уровня топлива.
11. 2 провода зелено-черного цвета, ведущих к предохранителю F3, отвечающему за дальний свет.
12. Сине-белый – к выключателю аварийной сигнализации.
13. Провод белого цвета, ведущий к клемме 50 – выключателю зажигания.

Здесь стоит особо отметить, что выше приведена наиболее типичная и распространенная схема распиновки. Однако у разных производителей могут быть отличия в цветовой маркировке. Например, в панели приборов, изготовленной курским «Счетмашем» будут незначительные отличия от приведенной выше схемы, в частности в красной колодке (номер разъема и цвет провода):

• черный;
• красно-коричневый;
• желтый;
• красно-белый;
• зелено-белый;
• 2 провода коричневого цвета;
• пустой;
• красно-белый;
• синий;
• оранжевый;
• сине-коричневый;
• бело-коричневый;
• сине-серый.

Как видим, определенные отличия все-таки есть, пускай даже и небольшие

Тем не менее эти мелочи имеют очень важное значение. Поэтому лучше всего, прежде чем приступать к работе, узнать, какая именно панель у вашего автомобиля (по году выпуска и заводу-изготовителю), и после этого найти правильную схему распиновки

Впрочем, есть еще один вариант – уже упоминавшиеся выше самоклеящиеся бумажки. Отсоединяя провода, обязательно их маркируйте – это существенно облегчит процесс сборки.

Не работает панель приборов на ВАЗ 2110? Для ремонта вам понадобится схема, распиновка панели. Как и в любой другой модели, приборная панель «десятки» служит для отображения состояния авто, она показывает количество горючего, скорость, а также сообщает владельцу ВАЗ 2110 о неполадках в работе узлов. Но не для всех автомобилистов панель является открытой книгой, особенно это касается начинающих водителей. В этом материале описана распиновка, принцип работы, назначение приборов, основные неисправности, а также ремонт.

Состав приборов

Вся распиновка щитка «десятки» состоит из соединений приборов, объединенных единой схемой, узлы работают, каждое устройство имеет свой индикатор. Если одна из ламп не горит, то требуется срочный ремонт или замена приборного освещения.

Распиновка панели ВАЗ 2110 нового образца

При снятии щитка необходимо отсоединять все освещение. Все характеристики тех или иных устройств контролируются специальными лампами, эта доска обладает двенадцатью:

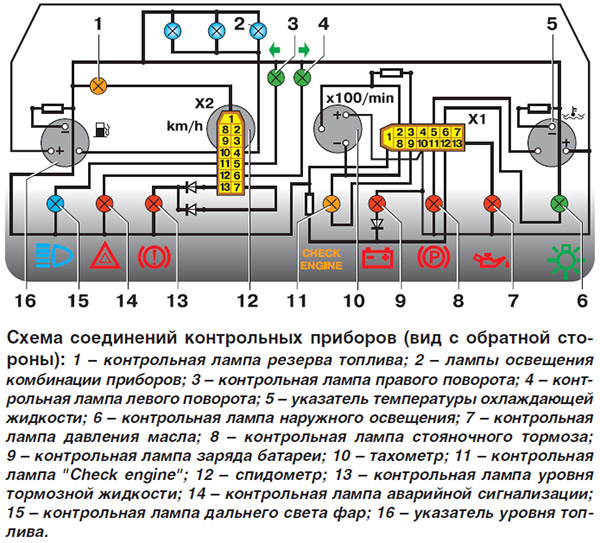

1. Лампочка контроля топливного резерва;
2. Осветительные комбинации ламп для подсветки щитка;
3. Лампа контроля правого поворотного фонаря;
4. Лампочка контроля левого поворотного фонаря;
5. Лампа контрольного резерва;
6. Индикатор температурного уровня жидкости охлаждающего типа;
7. Лампочка состояния наружного освещения;
8. Световой датчик состояния заслонки воздуха карбюратора;
9. Лампочка контроля масляного давления;
10. Световой ориентир состояния тормоза полной остановки;
11. Результат состояния зарядного батарейного устройства;
12. Лампочка контроля состояния фар дальнего света.

Распиновка

Если вы хотите выполнять ремонт или другие операции на панели приборов, то вам нужна распиновка ВАЗ 2110. Если ее не будет, придется отслеживать каждый провод от индикатора, кнопки до прибора. Схема позволяет определить, какой из приборов не работает в случае неисправности в том или ином узле. Если индикаторы в старом и новом образце ВАЗ 2110 идентичны, то распиновка немного отличается. Существует две колодки – красная и белая. Распиновка только в начале может показаться сложной. Возьмем для примера несколько разъемов.

Под первым номером обозначен черный провод, который идет на массу. Тринадцатый номер привязан к датчику давления масла в системе, о чем нам сообщает и схема. В колодке белого цвета указан номер разъема, провод и узел (агрегат), к которому идет проводка. Красная колодка читается точно по такой же схеме. В первом разъеме находится синий и красный провода, они идут на датчик внешний температуры. Что касается тринадцатого номера, то здесь белый провод ведет к выключателю зажигания.

Как снять и разобрать панель приборов старого образца на ВАЗ 2110?

Для демонтажа панели приборов ВАЗ 2110 не требуется высокой квалификации. Снятие и установка другой комбинации не приводят к обездвиживанию автомобиля и появлению ошибок в электронных блоках. Сам комплекс оснащен разборным корпусом и разделяется на несколько составляющих для ремонта или тюнинга.

Какие инструменты понадобятся для самостоятельного снятия панели?

Для демонтажа и разборки комбинации приборов требуются две отвертки:

• набор гаечных ключей и головок;
• короткая с крестообразным жалом;
• обычной длины с крестообразным жалом.

Подготовительные работы

Подготовка к снятию панели приборов включает в себя:

• отключение питания бортовой сети, снятием клеммы аккумулятора;
• демонтаж рулевого колеса и облицовки колонки;
• удаление перчаточного ящика;
• ряд владельцев снимает передние сидения, освобождая дополнительное пространство для работы.

Инструкция по снятию панели приборов

Пошаговая разборка торпедо ВАЗ 2110:

1. Демонтировать винты крепления щитка в ногах пассажира и сам щиток.
2. По аналогичной схеме убрать щиток со стороны водителя.
3. Вынуть криволинейную заглушку, расположенную под рычагом стояночного тормоза.
4. Открутить четыре винта крепления крышки центральной консоли к кронштейнам. Точки крепления размещены по бокам в центре и на задней кромке.
5. Отключить колодки клавиш управления стеклоподъемниками (в случае их установки на автомобиль). Снять разъем прикуривателя.
6. Снять защитный чехол рычага переключения скоростей с корпуса крышки консоли. Демонтаж выполняется аккуратно, чтобы не разорвать чехол.
7. Убрать крышку центральной консоли с автомобиля.
8. Снять воздуховоды подачи теплого воздуха к задним сидениям.
9. Открутить гайки крепления нижней части.
10. Демонтировать пластиковые накладки на передних стойках крыши.
11. Снять магнитолу, блок управления отопителем, часы, бортовой блок индикации.
12. Вынуть заглушки, расположенные по верхней кромке панели, в районе маленьких нерегулируемых дефлекторов.
13. Выкрутить расположенные под ними гайки фиксации.
14. Открутить винты крепления кожуха по нижней кромке. Два винта расположены слева, третий крепит диагностический разъем. Еще два винта расположены в центре торпедо, в ногах водителя и пассажира. Дополнительно есть винты в блоке предохранителей и в полости под перчаточным ящиком.
15. Снять монтажный блок.
16. Аккуратно вынуть пластиковый кожух с посадочных мест. Возможно потребуется снятие пластиковых стяжек, которыми крепится проводка.

Инструкция по снятию комбинации приборов

Последовательность шагов по снятию комбинации приборов:

1. Выкрутить два винта, крепящих обрамление комбинации приборов на верхней части. Винты имеют головку под крестообразную отвертку, из-за стесненного пространства используется инструмент малой длины или ключ-трещотка.
2. Открутить два аналогичных винта, фиксирующих накладку по нижней кромке.
3. Аккуратно снять накладку со штатного места и отогнуть к рулевой колонке.
4. Для дальнейшего демонтажа требуется отсоединить жгуты проводки от кнопок, установленных по бокам накладки. Можно отсоединить провода только с одной стороны и отогнуть накладку вбок, но для большего удобства рекомендуется снять деталь полностью.
5. Отвернуть два самореза, крепящих комбинацию приборов к каркасу приборной панели.
6. Потянуть комбинацию на себя, выведя металлические зацепы из точек крепления по верхней кромке.
7. Отстегнуть два разъема, подключенных к задней стенке комбинации.
8. Вынуть комбинацию приборов из панели.

Разборка комбинации приборов выполняется следующим образом:

1. Отстегнуть заднюю крышку, установленную на пластиковых усах.
2. Выкрутить саморезы крепления защитного стекла.
3. Отметить положение стрелок, а затем аккуратно снять. Некоторые владельцы снимают стрелки при помощи столовой вилки, подведя ее под основание. Можно демонтировать деталь рукой — поворачивая с небольшим усилием против часовой стрелки и вытягивая вверх.
4. Подложка со шкалами представляет собой пластину, наклеенную на светопроводящую панель.

Как правильно отсоединить провода?

При отключении штекеров проводки не следует прилагать значительных усилий и раскачивать соединение. Со временем пластик становится хрупким и ломким. Поэтому штекер вынимается вытягиванием с приложением вертикального усилия. Перед обратной установкой можно смазать поверхности специальной смазкой, предотвращающей попадание влаги внутрь.

Видео «Как производится установка светодиодных ламп в приборку»

Подробнее о том, как своими силами установить диодные лампочки в контрольный щиток, узнайте из видео ниже (автор ролика — Алексей Липатов).

Всем привет) Новая запись посвящается переходу с панели Автоприбор (АП) с одним окном 2110-3801010-04 на Панель VDO нового образца 1118-3801010. Приборки совершенно разные поэтому доработка коснулась в первую очередь колодок.

Новую 32 пиновую колодку взял с жгута ваз 2112, отдельно в продаже пока не встречал.

Контакты из зеленой колодки достать не реально, в отличии от старых 13 пиновых. Поэтому провода были обрезаны с запасом. Потом спаивались с концами проводов от белой и красной колодок, для изоляции обтянуты термоусадкой.

Информация которая использовалась в ходе работ с электрикой: Распиновка разъемов комбинации приборов Ваз 2110 старого образца:

Цветовая маркировка проводки:

Распиновка разъемов комбинации приборов ваз нового образца:

Подключение на ВАЗ 2110 колодки приборов «1118-3801010» (нового образца):

Что бы законектить старые колодки X1, X2 с новой нужно выполнить подключение по схеме:

Знания о подключениях

Прежде чем начинать демонтажные работы, нужна хотя бы условно нанесенная на бумагу распиновка, иначе придется очень трудно: нужно будет «проследить» каждый провод и каждое соединение, которое находится на «пути следования» от приборов до кнопки включения.

На самом деле, в распиновке приборной панели ВАЗ 2110 не так трудно разобраться, но существуют свои отличия между машинами выпущенными в разные годы и на разных заводах. Есть старого образца, есть такая, на которой находится механический одометр, и нового (Евро) образца, поэтому есть различия и в распиновке приборной доски, в зависимости от типа, к какому она принадлежит.

Распиновка панели приборов

Комбинация приборов подключается к бортовой сети автомобиля при помощи штекеров, расположенных на задней стенке. Разъемы изготовлены из пластика белого (на схемах обозначается как Х1) и красного (на схемах Х2) цветов. В зависимости от производителя распиновка штекеров различна. Этот момент следует учитывать при выполнении ремонта.

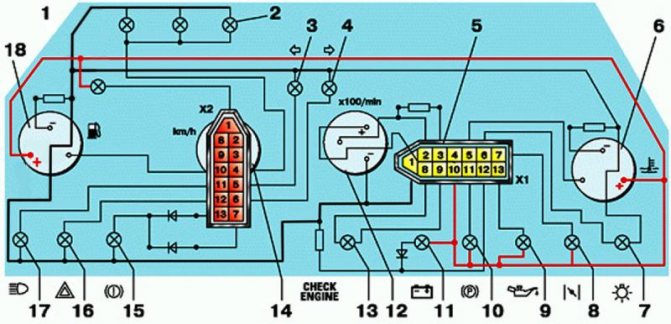

Размещение элементов на задней стенке щитка

• 1 — лампа остатка топлива;
• 2 — подсветка панели;
• 3 — индикатор поворота направо;
• 4 — индикатор поворота налево;
• 5 — белая колодка Х1;
• 6 — указатель температуры охлаждающей жидкости;
• 7 — лампа работы габаритных огней;
• 8 — индикатор включенного «подсоса»;
• 9 — контрольная лампа давления масла в двигателе;
• 10 — индикатор затянутого стояночного тормоза;
• 11 — указатель отсутствия зарядки батареи;
• 12 — тахометр;
• 13 — индикатор Check Engine;
• 14 — спидометр и красная колодка Х2;
• 15 — лампа аварийного падения уровня тормозной жидкости;
• 16 — работа внешней аварийной сигнализации поворотниками;
• 17 — индикатор дальнего света;
• 18 — прибор, отображающий уровень топлива в баке.

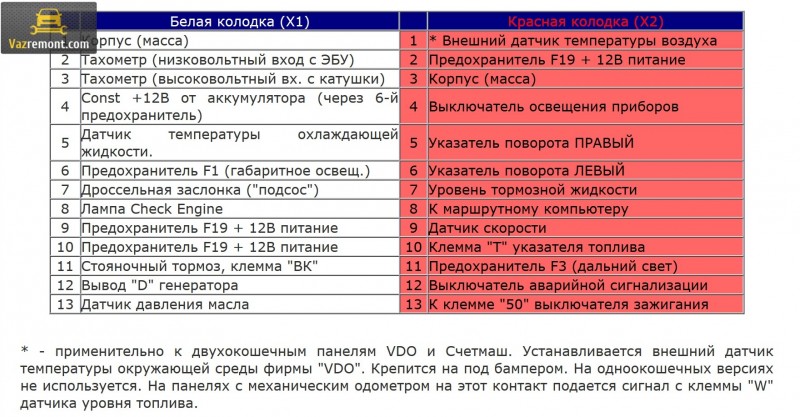

Назначение проводов в белом штекере комбинаций старого образца. Позиции пинов колодки указаны на схеме, приведенной выше.

Назначение проводов в красном штекере комбинаций приборов старого образца.

Неисправности и ремонт

Приборы или индикаторы могут выйти из строя. Это может быть часть индикаторов или даже целиком спидометр. С такой ситуацией владельцы ВАЗ 2110 сталкиваются редко, так как приборная панель работает исправно, особенно в отечественных автомобилях. Перед тем, как менять панель приборов или выполнять ремонт отдельных частей, стоит убедиться в исправности датчиков – используем бортовой компьютер.

Неаккуратный монтаж приводит к выходу из строя элементов. На плате панели приборов детали крепятся при помощи простых заклепок, отсюда и отрицательный результат. На кузов постоянно действуют вибрации, поэтому монтаж просто «разваливается», в цепи появляются разрывы. Ремонт в этом случае представляет собой пропайку заклепок и тщательную зачистку контактов.

1. Необходимо демонтировать пробку, плату можно не отсоединять от корпуса.
2. Следующий шаг – это нанесения флюса на места платы со стрелками (фото ниже). Обе колодки тоже необходимо демонтировать и тщательно промазать.

После завершения пайки приборную панель можно возвращать на место. Если есть свободное время, то можно пройтись шкуркой по контактам. На старых авто они обычно окисляются, что может мешать приборам нормально функционировать.

О том как снять приборную панель вы можете посмотреть в видеоролике ниже.

Наверное, вряд ли кто-то будет спорить с тем, что ВАЗовская «десятка» не является вершиной дизайнерской мысли. Впрочем, здесь нет ничего удивительно, ведь проектировался этот автомобиль еще в прошлом столетии. При этом компенсатором, причем достаточно серьезным, в данном случае является цена. Иными словами, предлагается определенный компромисс – несовершенство автомобиля в обмен на приемлемую стоимость. Ну а выбор в конечном итоге делает сам автовладелец, решая, подходит ли ему такой вариант.

О достоинствах и недостатках данной модели можно рассуждать достаточно долго. Однако сейчас речь пойдет не об этом. Те, кто решает, что «десятка» является подходящим вариантом по соотношению между ценой и качеством, в процессе эксплуатации зачастую хотят несколько облагородить своего железного коня, внося изменения как в экстерьер, так и в интерьер.

Если говорить о тюнинге салона авто, то одним из основных объектов усовершенствований здесь является приборная панель. Многим просто не нравится родной вариант, выглядящий, откровенно говоря, не очень привлекательно. Да, после «Жигулей» это несомненный шаг вперед, но ведь за окном уже 21-й век, и хочется чего-то более красивого и радующего глаз.

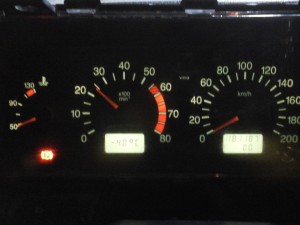

Верхняя часть

Итак, начнем слева направо. Вначале – верхняя часть панели управления:

1. Боковая шкала от 50 до 130 и стрелочка. Показывает температуру тосола (антифриза) в системе охлаждения двигателя;
2. Почти круглая шкала ( 0 – 80) и стрелочка. Тахометр, показывающий обороты двигателя;
3. Две стрелочки вверху практически посредине панели управления – поворотники (вправо, влево);
4. Спидометр. Ну уж это устройство, вероятно, всем известно, показывает скорость, с которой двигается автомобиль;
5. Боковая шкала со стрелочкой и чаще всего- двумя изображениями заправочной колонки (белым и красным). Вместо красной колонки может быть желтая лампочка. Это – показатель уровня топлива в баке. Если загорается красная колонка (желтая лампочка), значит, в баке осталось совсем мало топлива – не более 7 литров, требуется срочная дозаправка.

Какой из проводов куда ведет

Для начала давайте рассмотрим обратную сторону панели приборов. В верхней ее части находятся:

• указатель уровня топлива;
• лампы освещения щитка;
• контроль правого и левого поворотов (по отдельности);
• тахометр;
• колодка со множеством штекеров;
• указатель температуры охлаждающей жидкости.

Как видим, ничего особо сложного здесь действительно нет. В нижней части панели приборов с обратной стороны находятся контроллеры:

• дальнего света;
• «аварийки»;
• CHECK ENGINE;
• заряда аккумулятора;
• стояночного тормоза;
• давления масла;
• воздушной заслонки (для моделей с карбюратором);
• работы наружного освещения.

Помимо этого, там также расположены спидометр и лампа контроля уровня тормозной жидкости.

Теперь давайте рассмотрим более детально колодки. Их есть две – белого и красного цвета. В первой разъемы и провода выглядят следующим образом (по порядку):

1. Массовый провод черного цвета.
2. Красно-коричневый – низковольтная подача с ЭБУ на тахометр.
3. Желтый – высоковольтная подача на тахометр с катушки.
4. Красно-синий – идет от аккумулятора через 6-й предохранитель Const с напряжением 12 вольт.
5. Зелено-белый – ведет к датчику температуры охлаждающей жидкости.
6. Зелено-желтый – предохранитель F1, отвечающий за габаритные огни.
7. Данный разъем не имеет цвета, он идет на дроссельную заслонку.
8. Красно-белый – ведущий к сигнальной лампочке CHECK ENGINE.
9. 2 оранжевых провода, ведущих к двум предохранителям питания F19 + 12 вольт.
10. Аналогично предыдущему разъему.
11. 2 провода сине-коричневого цвета, следующих к клемме «ВК» ручника.
12. Вывод к клемме D генератора – коричнево-белый провод.
13. Серый с синим – провод, идущий к датчику давления масла.

В колодке красного цвета номер разъема по счету, цвет проводов и приборы, к которым они ведут, выглядят следующим образом:

1. Красно-синий – ведет к датчику внешней температуры.
2. Оранжевый – следует к предохранителю питания F19 + 12 вольт.
3. 2 массовых провода черного цвета.
4. Белый – ведет к выключателю освещения приборов.
5. Синий – к указателю правого поворота.
6. Сине-черный – к указателю левого поворота.
7. Сине-розовый – к датчику уровня тормозной жидкости.
8. Коричневый – ведет к бортовому компьютеру.
9. Серый – к спидометру.
10. Розовый – к указателю уровня топлива.
11. 2 провода зелено-черного цвета, ведущих к предохранителю F3, отвечающему за дальний свет.
12. Сине-белый – к выключателю аварийной сигнализации.
13. Провод белого цвета, ведущий к клемме 50 – выключателю зажигания.

Здесь стоит особо отметить, что выше приведена наиболее типичная и распространенная схема распиновки. Однако у разных производителей могут быть отличия в цветовой маркировке. Например, в панели приборов, изготовленной курским «Счетмашем» будут незначительные отличия от приведенной выше схемы, в частности в красной колодке (номер разъема и цвет провода):

• черный;
• красно-коричневый;
• желтый;
• красно-белый;
• зелено-белый;
• 2 провода коричневого цвета;
• пустой;
• красно-белый;
• синий;
• оранжевый;
• сине-коричневый;
• бело-коричневый;
• сине-серый.

Как видим, определенные отличия все-таки есть, пускай даже и небольшие

Тем не менее эти мелочи имеют очень важное значение. Поэтому лучше всего, прежде чем приступать к работе, узнать, какая именно панель у вашего автомобиля (по году выпуска и заводу-изготовителю), и после этого найти правильную схему распиновки

Впрочем, есть еще один вариант – уже упоминавшиеся выше самоклеящиеся бумажки. Отсоединяя провода, обязательно их маркируйте – это существенно облегчит процесс сборки.

Электрическая схема приборной панели ВАЗ 2110

Электросхема комбинации приборов может пригодится, если вы собираетесь самостоятельно попробовать отремонтировать электрику панели приборов.

• 1 – Контрольная лампа резерва топлива
• 2 – Лампы освещения комбинации приборов
• 3 – Контрольная лампа правого поворота
• 4 – Контрольная лампа левого поворота
• 5 – Резервная контрольная лампа
• 6 – Указатель температуры охлаждающей жидкости
• 7 – Контрольная лампа наружного освещения
• 8 – Контрольная лампа воздушной заслонки карбюратора
• 9 – Контрольная лампа давления масла
• 10 – Контрольная лампа стояночного тормоза
• 11 – Контрольная лампа заряда аккумуляторной батареи
• 12 – Тахометр
• 13 – Контрольная лампа «CHECK ENGINE»
• 14 – Спидометр
• 15 – Контрольная лампа уровня тормозной жидкости
• 16 – Контрольная лампа аварийной сигнализации
• 17 – Контрольная лампа дальнего света фар
• 18 – Указатель уровня топлива

Штекеры 2, 3, 8, 9 в колодке Х2 являются выводами спидометра 14.

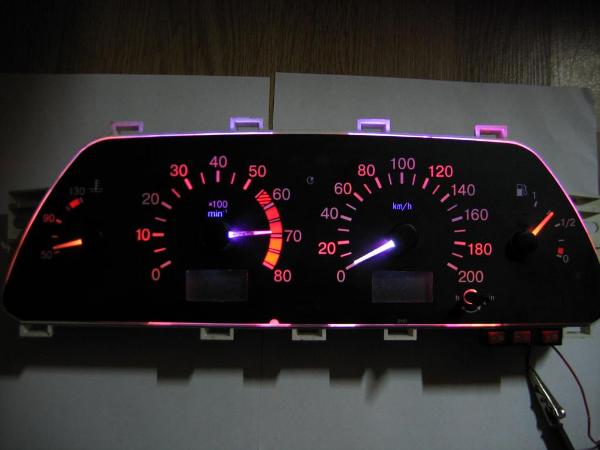

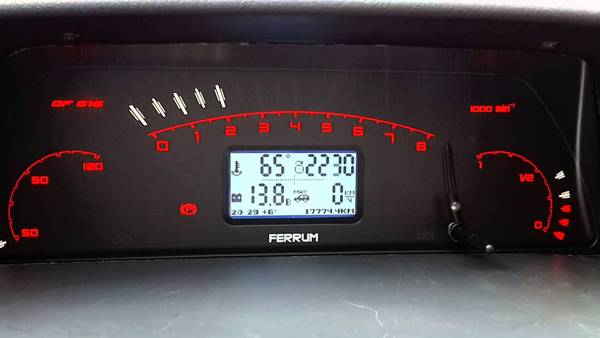

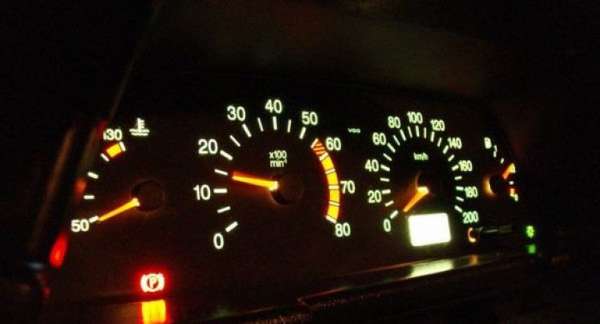

В заключении хочется сказать о тюнинге панели приборов “десятки”. Умельцы устанавливают светодиодную подсветку, цифровые спидометры и даже встраивают в комбинацию цветные мониторы бортовых компьютеров.

Устройство панели приборов

Как быть, если перестала работать приборка? Как произвести диагностику и ремонт щитка, как разобрать правильно устройство? Для начала рекомендуем ознакомиться с особенностями устройства приборки.

Этот узел включает в себя следующие компоненты:

1. Тахометр или датчик оборотов. С его помощью блок управления считывает количество оборотов коленвала.
2. Спидометр или датчик скорости. Всем известно, для чего он нужен — для демонстрации скорости движения автомобиля.
3. Датчик объема бензина. позволяющий определить оставшийся литраж бензина в бензобаке.
4. Датчик температуры антифриза, который также является контроллером температуры ДВС. Благодаря ему водитель может знать, когда мотор прогреется до рабочей температуры и когда силовой агрегат перегревается.
5. Также приборка включает в себя индикаторы, свидетельствующие о включении или неработоспособности электрооборудования. В общей сложности должно использоваться двенадцать контрольных лампочек.
6. Для того, чтобы водитель мог пользоваться приборкой в темное время суток, щиток оснащается лампочками подсветки.
7. Приборки оснащаются эконометром — датчиком экономии топлива, который показывает, в каком режиме езды экономия бензина будет оптимальной. В таких же щитках используются и датчики напряжения электрической цепи, в соответствии с которыми можно выявить уровень напряжения в электросети — недозаряд или переразряд.
8. Также в приборке есть дополнительный, резервный разъем. К нему подключаются индикаторы дополнительного оборудования, которое не было установлено производителем. К примеру, это могут быть подушки безопасности, противотуманные фары и т.д.
9. На обратной стороне устройства расположены разъемы для подключения проводки.

Чтобы при ремонте или диагностике вы не перепутали колодки, каждая из них маркируется определенным цветом. К примеру, красная колодка в соответствии со схемой отмечается как Х2, а колодка белого цвета — Х1. Отечественные «Десятки»могут комплектоваться разными приборками, в данном случае все зависит от комплектации и года выпуска авто.

В ВАЗ 2110 могут применяться устройства старого или нового образца:

1. Отличительной особенностью приборки старого образца является установка всех датчиков и индикатором симметрично.
2. Что касается устройств нового образца, то в нем контроллеры температуры охлаждающей жидкости, а также уровня топлива, стали располагаться с незначительным смещением в право. Кроме того, в новых приборках перестали использоваться контроллер напряжения в сети авто, а также эконометр.

Нюансы работы

Однако, данные схемы распиновки на ВАЗ 2110, так сказать – основные, в большинстве своем совпадающие, однако существуют и различия в цветовой маркировке (особенно, по производителям). Поэтому нужно или пользоваться руководством по эксплуатации, прилагаемой именно к вашей машине, или, вооружившись маркером и самоклеящимися этикетками все подробно «расписать» и не путаться, когда будет производиться установка новой приборной электропанели.

Подключение проводов к панели VDO на ВАЗ 2110 Подключение проводов к панели «Счетмаш» г. Курск на ВАЗ 2110 Подключение проводов к панели «АП» г. Владимир на ВАЗ 2110 Подключение проводов к панели от автомобиля «Калина» на ВАЗ 2110

При последующей сборке наверняка будет масса приборов, которые здесь не учтены, а их, учитывая современные реалии, многие автовладельцы планируют поставить на обновленной приборной панели.

Распиновка

Если вы хотите выполнять ремонт или другие операции на панели приборов, то вам нужна распиновка ВАЗ 2110. Если ее не будет, придется отслеживать каждый провод от индикатора, кнопки до прибора. Схема позволяет определить, какой из приборов не работает в случае неисправности в том или ином узле. Если индикаторы в старом и новом образце ВАЗ 2110 идентичны, то распиновка немного отличается. Существует две колодки – красная и белая. Распиновка только в начале может показаться сложной. Возьмем для примера несколько разъемов.

Подробная распиновка для белой и красной колодки

Под первым номером обозначен черный провод, который идет на массу. Тринадцатый номер привязан к датчику давления масла в системе, о чем нам сообщает и схема. В колодке белого цвета указан номер разъема, провод и узел (агрегат), к которому идет проводка. Красная колодка читается точно по такой же схеме. В первом разъеме находится синий и красный провода, они идут на датчик внешний температуры. Что касается тринадцатого номера, то здесь белый провод ведет к выключателю зажигания.
