Как подключить автомагнитолу пионер своими руками правильно: схема, распиновка, подробная инструкция

Хрипы динамиков

Некоторые водители сталкивались с ситуацией, когда динамики начинали похрипывать. При этом, происходит это не постоянно, а только время от времени. Конечно, проблема может быть в неисправном динамике. Но, зачастую причина оказывается в неудачной настройке самой системы. Поэтому, поиск неисправности нужно начинать с просмотра настроек. Вас интересует меню баланс. Здесь можно оценить, как распределяется звук между колонками

Обратите внимание на равномерность его распространения. Чаще всего хрипы вызывают несбалансированные низкие частоты. Если в настройках все правильно, то имеет смысл обратить внимание на соединения проводов

Возможно, где-то имеется плохой контакт

Если в настройках все правильно, то имеет смысл обратить внимание на соединения проводов. Возможно, где-то имеется плохой контакт. Именно поэтому динамик и хрипит

Об этом косвенно может свидетельствовать нерегулярность хрипов. Особенно, если динамики находятся в дверях. Открывая дверь, вы шевелите провод, один раз контакт может быть нормальным, другой раз, не очень. Причиной хрипов может стать пробитый конденсатор. В таком случае, необходимо его проверить

Именно поэтому динамик и хрипит. Об этом косвенно может свидетельствовать нерегулярность хрипов. Особенно, если динамики находятся в дверях. Открывая дверь, вы шевелите провод, один раз контакт может быть нормальным, другой раз, не очень. Причиной хрипов может стать пробитый конденсатор. В таком случае, необходимо его проверить.

Возьмите радиодеталь с такой же емкостью. Нужно подключить ее параллельно штатному. После чего, включите магнитолу, и проверьте результат. Отсутствие хрипов говорит о проблеме с конденсатором. В этом случае, ток прошел по установленной дополнительно детали. Отпаяйте неисправный «кондей», и установите на его место новый.

Предварительные работы

Что нужно учесть при монтаже? Надо сделать так, чтобы при долгой стоянке головное устройство не разряжало АКБ

Многим водителям важно иметь возможность пользоваться техникой и при выключенном зажигании

1. Если в машине стоит старая магнитола, её надо снять. Для этого понадобится отвёртка. Чтобы обеспечить безопасность, отключите аккумулятор.
2. Снимите декоративную накладку (в большинстве случаев удобнее делать это справа-налево, открыв ящик для перчаток).
3. Открутите винты, которыми крепятся головное устройство и крышка воздуховода. Крышку можно снять (не обязательно, но это повысит удобство работы). А вот кнопку «Аварийная остановка» необязательно отключать от питания.
4. Извлеките магнитолу и отключите экран борткомпьютера. Снимите его с кронштейна. Готово, вы избавились от старого приспособления — можно ставить новое.

Размеры и разъёмы

Магнитолы бывают одноблочными и двухблочными (1 и 2 din). Европейские производители, как правило, выпускают технику 1 din. Японские, корейские и американские обычно работают с 2 din — такие модели имеют в 2 раза большую высоту, так что в машине должна иметься ниша соответствующего размера.

У разных магнитол и автомобилей есть разные разъёмы. Чаще всего головное устройство подключается через ISO 10487. Перед покупкой проверьте, имеется ли он в машине. Есть нет — ничего страшного, с проблемой можно справиться двумя способами:

• использовать переходники, с помощью которых осуществляется переход с обычных колодок на ISO;
• подключиться напрямую (метод требует хотя бы небольшого опыта в работе с проводами).

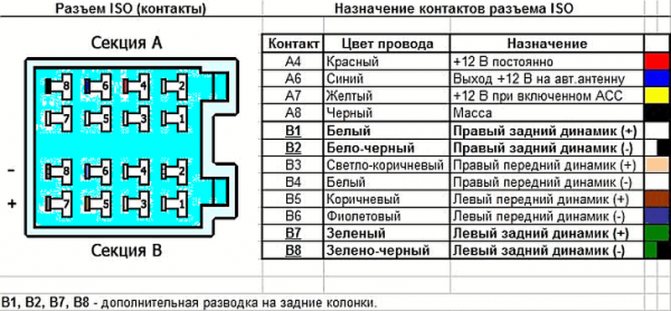

Назначение контактов ISO-разъема

Маркировка проводов магнитофона

Перед началом установки изучите провода на новой магнитоле. Обычно вместе с головными устройствами поставляются два ISO-разъема для простого соединения. Они состоят из группы контактов (на каждой по 8 штук). Один разъем соединяется с питанием, второй — с системой звуковоспроизведения. Если в вашей машине нет соответствующего порта, отсоедините разъём от проводов и подключите технику методом скрутки.

Изоляция проводов окрашена в разный цвет для упрощения идентификации. У каждого из них есть свои функции.

Широкий жёлтый провод предназначен для подключения к АКБ. Соединять его с питанием нужно исключительно через предохранитель.
Широкий красный провод подключается к АКБ через замок зажигания. В таком случае магнитола будет работать только при включённом зажигании

Внимание! Некоторые автолюбители соединяют жёлтый и красный провода, но делать этого не рекомендуется — возможна быстрая разрядка АКБ.
Широкий чёрный провод — минусовой. Он закрепляется на корпусе авто.
Белый провод с синей полосой даёт возможность использовать сабвуфер, усилитель и антенну.
Серый предназначен для соединения с клеммой «+», которая находится на переднем правом динамике.
Серый с чёрной полосой соединяется с тем же динамиком (клемма «-»).
Белый — это клемма «+» переднего левого звукового элемента.
Белый с чёрным — тот же динамик, «отрицательная» клемма.
Зелёный надо подключить к клемме «+» заднего динамика.
Зелёный с чёрным — туда же, но на «минус».
Фиолетовый — к расположенному сзади, с правой стороны, на «+»; его «собрата» с чёрной полосой — к тому же динамику на «-».

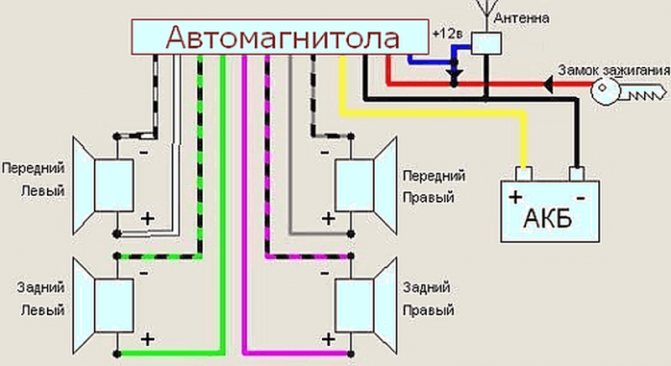

Схема: куда подключать провода разных цветов

Инструкция

Чтобы правильно осуществить подключение всех разъемов автомагнитолы согласно схеме, следует ознакомиться с инструкцией по эксплуатации. В первую очередь начнем с маркировки и распиновки проводов.

Что нужно знать о маркировке проводов?

Изучив маркировку, вы предотвратите ошибки, которые могут возникнуть в ходе подключения. В комплектацию устройства входят не только схема, необходимые штекеры и переходники, но и два основных разъема ISO. Эти разъемы являются стандартными, поэтому они идут в комплекте автомагнитолы. На каждом из этих разъемов находится группа контактов, состоящая из восьми элементов. Один из этих разъемов предназначен для подключения электрической проводки, а ко второму разъему автомагнитолы с пультом и усилителем подключаются динамики.

Проводную автомагнитолу можно подключить самому — существует два метода. Чтобы подключение прошло без ошибок, можно приобрести переходник для монтажа. При подключении устройства автолюбители поступают проще — от проводов разъем отсоединяется, а затем эти провода подключаются к ответной части путем их скручивания. Для правильного подключения устройства штекеры, переходники и разъемы подсоединяются в соответствии с распиновкой и со схемой, которая идет в комплекте. Отметим, что любая автомагнитола оснащается проводкой, элементы которой могут иметь разные цвета.

Универсальная схема подключения АКБ

Предлагаем ознакомиться с тем, какие функции имеют проводки и как осуществляется их подключение. Желтый проводок необходимо подключить напрямую к АКБ, для правильного подсоединения цепь нужно дополнить предохранителем. Также в автомагнитоле есть красный проводок, он необходим, чтобы включать систему при включенном зажигании, поэтому красный кабель подключается через замок. Между собой эти два провода ни в коем случае не должны соединяться, так как в результате этого схема распиновки будет способствовать ускоренному разряду АКБ.

Черный провод является минусовым, он обычно более толще остальных, его следует подсоединить к кузову транспортного средства. Каждый из кабелей, который идет в комплекте к автомагнитоле машины с усилителем или без него, выполняет те или иные задачи. К примеру, если проводок белый и на нем имеется синяя полоса, то при подключении к разъему он будет отвечать за функционирование антенны, усилителя, а также сабвуфера, если он имеется.

Что касается серого провода, то его нужно подсоединить плюсовому разъему колонки, расположенной впереди справа. Аналогичный кабель с черной полоской подключается к минусу этой же колонки. Такая же ситуация обстоит и с белым кабелем, а также белым проводом с черной полоской — их нужно подсоединить к левой колонке (автор видео — Антон Еремин).

Подключение задних колонок автомагнитолы с усилителем осуществляется по аналогичной схеме. В частности, к задней левой колонке необходимо подсоединить зеленый проводок (к плюсу), а зеленый элемент с черной полоской подсоединяется к минусовому штекеру колонки машины. Следуя схеме и распиновке, фиолетовый элемент подсоединяется к правой колонке, в частности — к плюсу, а аналогичный проводок с черной полоской подводится своими руками к минусу. При несоблюдении схемы и распиновки есть вероятность того, что автомагнитола может замкнуть, поэтому будьте осторожны.

Как подключить?

После того, как вы подключили все переходники и штекеры магнитолы с пультом согласно схеме, перейдем к вопросу подключения системы. Необходимо учитывать, что все штекеры, а также распиновка кабелей — стандартна, так что допустить ошибку будет трудно. Просто вставить штекер в гнездо — не проблема, но иногда автолюбители выбирают более сложный процесс монтажа, если речь идет о ручном подсоединении. Чтобы сделать это, кабели нужно отключить от штекера и подключить в зависимости от их функционала.

Подсоединив элементы их нужно максимально заизолировать, чтобы предотвратить выход системы из строя в результате замыкания. Чтобы компоненты не отключились от переходников, их желательно дополнительно зафиксировать при помощи специальных пластиковых хомутов. На всех транспортных средствах на торпеде есть место для установки мультимедиа системы, иногда это место скрывается пластиковой накладкой, которую непосредственно перед монтажом необходимо отсоединить. Для этого можно использовать отвертку.

Как отключить

Если в машине присутствует старое устройство, его нужно извлечь.

Сделать это можно по следующей схеме:

1. В первую очередь необходимо отключить аккумулятор. Делается это для обеспечения безопасности.
2. Декоративную накладку прибора снимают. Проще всего сделать это движением справа налево.
3. С помощью отвертки откручивают винты, на которых крепятся крышка воздуховода и магнитола. Крышку можно не снимать, однако ее отсутствие облегчит дальнейшие действия.
4. После извлечения прибора экран бортового компьютера отключают и снимают его с кронштейна. Сразу после этого можно переходить к установке новой магнитолы.

Настройка частоты среза

Теперь начинаем регулировать частоту среза. Наклоните джойстик в левую сторону и выйдете из фадера в главное меню (Имейте в виду, что, наклоняя джойстик влево, вы всегда будете передвигаться из функциональных настроек в главные).

Начинайте поворачивать джойстик, чтобы найти регулировку фильтра передней акустической системы. Меню этих настроек выглядит так: HIGH PASS FILTER. Затем утопите джойстик, и в результате на экране появится HPF OFF. Это оповещение свидетельствует об отключении фильтра, в результате чего вся сила звука идет на фронтальные динамики, что, разумеется, влечет за собой ненужные искажения.

Читать также: Самый надежный е класс

В очередной раз надавливаем на джойстик, и вместо HPF OFF появится HPF 50 (если этот номинал регулировался раньше, то число может оказаться иным). Число 50 означает, что в данный момент на фронтальные колонки начнет поступать сигнал, частота которого не ниже 50 герц. Это частота сабвуфера, и, стоит сказать, что совладать с ней могут только мощные динамики.

Для того, чтобы выйти из настроек, воспользуйтесь кнопкой BAND, которая находится в левой нижней части панели. А теперь, вращая джойстик и таким образом регулируя громкость, можете проверить звук на искажения. Если настройка прошла неудачно, и ее результат вам не понравился, повторно зайдите в меню фильтра и, вращая джойстик, поменяйте число на очередной показатель и проверьте звук снова.

См. также

• Серебренников, Борис Александрович — советский лингвист, академик АН СССР, уроженец Холмогор
• Холмогорский Спасо-Преображенский собор

Как установить магнитолу Pioneer

Итак, выбор пал в пользу автомагнитолы Пионер. Стоит отметить, что подобные аудиосистемы снискали завидную популярность среди наших соотечественников во многом благодаря хорошим техническим показателям и простоте монтажа.

Представленная магнитола отвечает всем требованиям и стандартам, предъявляемым к современным аудиосистемам.

Рассмотрим наиболее подробно все особенности самостоятельной установки магнитолы на автомобиль.

Маркировка проводов

С целью упрощения монтажа любого электрооборудования, изоляция проводов окрашивается в определенный цвет. Таким образом, каждому цвету соответствует конкретные функциональные особенности подводных магистралей.

При подключении магнитолы нужно в первую очередь руководствоваться схемой подключения, прилагаемой в комплекте.

Помимо этого, в комплектацию магнитолы Пионер, как правило, входят 2 контактных штекера, в простонародье именуемые «фишки». Каждая фишка вмещает в себя 4 пары контактов.

Одна из фишек предназначена для подачи питания, другая же служит для подключения акустической системы. В том случае, если так называемая «фишка» отсутствует, не стоит отчаиваться. Её всегда можно приобрести в любом автомагазине.

Прежде чем приступать к непосредственному подключению магнитолы к сети автомобиля, необходимо разобраться в назначении каждого провода.

В большинстве своём цветовая гамма подводных линий магнитолы ограничивается следующими цветами:

Красный провод принято относить к питающей линии, подающей напряжение на магнитолу, при включенном зажигании.

Синяя изоляция указывает на плюсовой контакт, идущий на антенну приемника.

Желтый вывод является питающим выводом, подающим напряжение непосредственно от АКБ, через плавкий предохранитель.

Черный цвет сигнализирует о массовом выводе.

Все остальные провода, в зависимости от вида магнитолы отвечают за питание динамиков. Фиолетовый, белый, черный и зеленый – все они относятся к питающим линиям.

Аналогичная расцветка проводов с наличием черной полосы указывает на минусовую принадлежность данного провода.

Схема подключения

Самостоятельное подключение магнитолы не должно вызвать серьезных затруднений. Достаточно руководствоваться представленной ниже схеме и придерживаться ряда указаний и рекомендаций.

Несмотря на всю простоту монтажа, нередко возникают так называемые нештатные ситуации, когда не представляется возможным разобраться в расположении соответствующих контактов на штекере магнитолы.

В таких случаях, будет наиболее целесообразно обратиться к наглядной схеме штекера Пионер, где последовательно указаны все контакты. Каждое цифровое обозначение контакта на схеме соответствует цветовому оттенку определенного провода.

Важно помнить, что при фиксации проводов необходимо позаботиться об их надлежащей изоляции. Соседние провода не должны соприкасаться друг с другом токопроводящими поверхностями

Тонкомпенсация

На этом хотелось бы закончить, но мы кое о чем забыли — о тонкомпенсации. Это такой режим. Найти его несложно в меню аудио-настроек при помощи вращения джойстика. Находите надпись LOUDNESS. Утопите джойстик, и слева загорится все та же LOUDNESS, а справа отразятся три уровня: низкий, средний и высокий.

Эта настройка регулирует высокие и низкие частоты на небольшой громкости. То есть, чем тише звук, тем яснее ощущается влияние этой настройки. Однако если вы включили звук на полную мощность, то этот режим не будет ощущаться вообще. Поэтому можете зафиксировать высокий уровень, который обозначается надписью HIGH.

Ну а теперь зайдите в аудио-настройках в меню EQ SETTING1. Утопите джойстик, чтобы на дисплее высветились EQ SETTING1 и три опции в виде столбцов, регулирующие низкие, средние и высокие частоты. Перемещаться по столбцам можно путем наклона джойстика вправо, а сама регулировка осуществляется за счет вращения рукоятки джойстика.

Используя эти опции, отрегулируйте частоты на свое усмотрение. Но при этом не советуем превышать параметр низких частот больше единицы. От 0 до 1 будет вполне достаточно – пожалейте свою акустику. Хотя, если динамики у вас достаточно мощные, то тогда можете и поэкспериментировать.

Вот теперь, пожалуй, всё. На это раз ваш «Pioneer» уже зазвучит на профессиональном уровне. Надо сказать, что в этой магнитоле осталось еще несколько настроек, но они понадобятся лишь настоящим меломанам, обладающим музыкальным слухом – а это совсем другая история. Желаем вам нескучной и безопасной дороги!

Видео о настройке радиостанций на магнитолах Pioneer:

Настраиваем режим сабвуфера

Для настройки режима нам придется поработать с предварительными настройками, которые у Пионера, к счастью, имеются в наличии. Оказаться в меню этих настроек несложно. Для этого нужно выключить магнитолу и затем надавить на кнопку включения (слева вверху) и удерживать ее в таком положении, пока не загорится дисплей. Загорелся? Вот и все, теперь вы находитесь в меню предварительных настроек.

В качестве отступления скажем, что почти все опции, о которых пойдет речь ниже, всегда были на таких магнитолах, с той разницей, что вход в эти настройки совершался по-разному. Это либо удержание джойстика в утопленном положении, либо удержание кнопки «функции». Но при этом магнитолу необходимо отключить – иначе в предварительное меню зайти нельзя.

Пойдем дальше. Итак, перед вами перечень предварительных настроек. Покрутите рукоятку, чтобы выяснить, какие опции имеются в наличии. Там вы можете увидеть настройки языка, поиск радиостанций, включение дополнительных входов и т. д. Но вам нужно найти название SW Control.

Чтобы найти это название, крутите рукоятку. Нашли? Очень хорошо. Далее жмите на джойстик и смотрите на экран. На нем должна всплыть надпись REAR SP FUL, которая сообщит вам о том, что весь звук уходит на задние колонки, а нам необходимо, чтобы система вошла в режим сабвуфера.

Крутите ручку далее, до тех пор, пока FUL не поменяется на SW. Так и оставьте. С предварительными настройками все закончено. Теперь включите магнитолу, нажав кнопку включения

Как только появится звук, вы сразу обратите внимание на то, что задние колонки не слышно вообще

Не пугайтесь, потому что это совершенно нормально. Ведь вы при помощи предварительных настроек всего лишь ввели задние колонки в искомый режим, а теперь их предстоит еще и настроить.

Повторно зайдите в «Аудио», благо теперь вы уже в курсе, как это сделать. В этом меню вращайте ручку джойстика, чтобы найти обозначение SW SETTING1. После этого коротко утопите джойстик, и в результате вы увидите в левой стороне дисплея пункт SW, а с правой стороны могут высветиться целых три пункта: NORMAL, REV и OFF. Ну, с OFF все ясно – это выключение режима. Для настроек вам эта функция не понадобится.

А вот команда NORMAL означает, что динамики функционируют в нормальном режиме при диффузоре, работающем вверх. Надпись REV означает, что динамики работают в режиме реверса при диффузоре, работающем вниз. Вращая рукоятку, остановитесь на каком-либо из этих режимов. Кстати, опытные автолюбители знают, что автомашинам с кузовом типа «седан» лучше всего подходит режим реверса.

Утопите джойстик и зажгите таким образом на дисплее SW 80 HZ 0. Даем расшифровку: 80 – фильтр частоты. То есть, именно такая частота идет на колонки. Если они у вас овальной формы, то в таком случае диапазон частоты можно ограничить до 50 герц.

При таком срезе получается приятный насыщенный бас в сабовом режиме. Но если вас что-то не устроило, то здесь вы можете провести эксперименты с разными вариантами. Поворачивая ручку вправо, вы обнаружите показатели уровня мощности режима от -6 до +6. Методом проверки выберете тот показатель, при котором на динамиках не будет искажений. Вот и все. Настройка режима сабвуфера завершена.

Выходите из меню с помощью все той же кнопки BAND. После этого проконтролируйте тыл на разных уровнях громкости и при необходимости отрегулируйте мощность звука.

Как подключить

Для подключения автомагнитолы Пионер можно использовать 2 способа.

• Через штатный ISO-разъем.
• Без применения штатных разъемов.

Первый вариант с использованием ISO-разъемов предпочтителен, однако он может применяться не во всех случаях. Так в некоторых моделях авто подходящих разъемов для подключения попросту нет. Если выбран этот вариант, то сложностей возникнуть не должно. В этом случае, опираясь на схему соединения по цветам, нужно правильно подключить разъемы к ответным частям.

Если разъемов для подключения не предусмотрено, можно пойти другими путями. Для одноблочных и двухблочных устройств процесс подключения магнитолы Pioneer будет несколько различаться.

Подсоединение 1 din происходит в несколько шагов:

1. Декоративная панель снимается с посадочного места при помощи отвертки.
2. Штекеры снимаются с проводов, после чего провода нужно подсоединить с ответными (в этом поможет схема).
3. Для защиты от короткого замыкания каждое соединение необходимо тщательно изолировать.
4. Провода скрепляют хомутами, что повышает надежность общей конструкции.

Подключить магнитолу Пионер стандарта 2 din нужно несколько иначе:

1. При отсутствии проводки АКБ в авто стоит воспользоваться многожильным проводом. Провода, предусмотренные в комплекте, использовать не рекомендуется, так как их сечение недостаточно велико. При этом длина такого кабеля соединения должна быть не меньше расстояния от батареи до места подсоединения магнитолы.
2. Во время соединения скручивать провода между собой не следует, так как это может вызвать снижение мощности и возникновению помех.
3. Чтобы правильно подключить автомагнитолу Пионер, провода с аккумуляторов нужно соединять уже после завершения сборки устройства.

Схема

Перед подключением автомагнитолы Пионер с помощью ISO-разъемов следует изучить всю распайку на новом устройстве. Разъемы представляют собой группу контактов (в каждую включено по 8 проводов).

В ходе монтажа магнитолы соединение происходит следующим образом: каждый контакт с одной стороны подсоединяется к акустической системе, с другой стороны — с питанием. Такая система называется распиновкой разъемов автомагнитол.

Справиться с такой работой сможет даже непрофессионал, так как принцип соединения проводов магнитолы Пионер можно проследить на схеме. Для более легкой дифференциации все провода окрашены в разные цвета. Более подробно об этом следует прочесть в инструкции по эксплуатации на русском языке.

При этом нужно помнить тот факт, что соединение возможно только через предохранитель. Это минимизирует риски возникновения неполадок.

Широкий провод красного цвета следует подсоединять через замок зажигания к АКБ. При таком подключении головное устройство акустической системы будет активироваться только при включенном зажигании. При длительных стоянках для функционирования устройства потребуется отсоединение корпусной клеммы от аккумулятора. В некоторых мануалах можно увидеть рекомендацию соединить желтый и красный провода. Делать этого не стоит, так как разрядка АКБ будет происходить быстрее.

Широкий провод с черной изоляцией. Он является минусовым и предназначен для крепления на корпусе машины или же «-» аккумулятора.

Провод белого цвета с синей полосой. При его использовании в акустическую систему подключают антенну, усилитель и сабвуфер.

Следующее действие — распиновка разъемов для колонок:

• Кабель с серой обмоткой необходимо закрепить с «+» клеммой, которую можно найти на правом переднем динамике.
• Серый кабель, отмеченный черной полосой. Вместе с предыдущим проводом крепится на динамике, но уже на отрицательную клемму.
• Кабель с белой изоляцией устанавливается на левый динамик на положительную клемму.
• Черно-белая изоляция свидетельствует о том, что кабель предназначен для клеммы «-» левого динамика.
• Зеленый провод в схеме подключения автомагнитолы Pioneer должен устанавливаться на левый задний динамик. Для него предназначена клемма «+».
• Черно-зеленый крепится вместе с зеленым, но на клемме «-«.
• Кабель с фиолетовой и черно-фиолетовой обмотками устанавливаются на правый задний звуковой элемент на «плюс» и «минус», соответственно.

Демонтаж старой автомагнитолы

Итак, заветная магнитола ждет своего часа. Самое время избавиться от старой аудиосистемы. На первый взгляд покажется, что эта процедура не представляет из себя ничего сложного. По большому счету, так оно и есть. Тем не менее, существует ряд нюансов, которые желательно учесть при демонтаже.

На начальном этапе, во избежание повреждений элементов панели, необходимо выяснить, каким образом магнитола закреплена в нише.

В зависимости от типа автомобильной аудиосистемы, различают несколько способов крепления:

• при помощи гибких металлических язычков;
• при помощи пластиковых клипс;
• при помощи винтового соединения.

Как правило, если речь идёт о штатной магнитоле, имеет место быть последний способ фиксации. Зачастую, производитель, преследуя эстетическую цель, маскирует головки винтов или шурупов пластиковыми колпачками. Демонтаж такой магнитолы не должен вызвать серьезных затруднений. Для этого будет достаточно вывернуть винты и аккуратно потянуть её наружу.

Несколько иначе обстоит дело, когда магнитола располагается внутри металлического кожуха. В данном случае для извлечения магнитолы потребуются специальные ключи. Об их существовании, едва ли кто-то вспоминает, когда возникает подобного рода необходимость. Тем не менее, ими комплектуются все магнитолы представленного типа.

Принцип фиксации такой магнитолы не отличается большой сложностью. На её боковых стенках закреплены гибкие металлические язычки с выступающей частью. На кожухе же, в строго выверенном месте, находятся специальные выемки. В них то и заходят вышеупомянутые язычки, жестко фиксируя магнитолу в кожухе.

При отсутствии ключа, для её извлечения можно воспользоваться двумя тонкими металлическими пластинками. Для этого нужно вставить каждую из них между рамкой и магнитолой, отжав тем самым металлические язычки.

После этого следует потянуть магнитолу на себя, слегка поворачивая её в разных плоскостях. Следует отметить, что подобного рода ухищрения производителей – не что иное, как меры защиты от любителей легкой наживы.

Помимо этого, магнитолы могут устанавливаться в панель при помощи пластиковых клипс

При таком способе крепления, важно не допустить перекоса пластикового обрамления. Во избежание повреждений, клипсы следует отпускать постепенно и равномерно, не допуская перекосов

При любом способе фиксации магнитолы, её демонтаж нужно производить бережно, чтобы не нарушить целостность соединительных проводов и контактов.

С чего начинать подключение

Для того чтобы подключить магнитолу Пионер, следует разобраться в маркировке проводов. В базовую комплектацию магнитолы входит два стандартных соединительных разъема, соответствующих типу ISO. Состоят они из группы контактов, по 8 штук в каждом. Один из таких разъемов служит для проведения подключения именно силовой цепи, а другой – непосредственно для акустики.

Сам же процесс подключения магнитолы Пионер можно осуществить сразу двумя способами. При подключении первым способом необходимо будет приобрести специальный переходник. Но случается и так, что автомобилисты просто отсоединяют разъем от проводов, после чего соединяют последние с ответной частью благодаря обычной скрутке.

Для того чтобы подключить магнитолу Пионер, как, собственно, и любую другую автомобильную магнитолу, следует использовать самую стандартную схему. Магнитола содержит в себе целый ряд проводов, отличающихся друг от друга по цвету.

Каждый из этих проводов отвечает за определенные функции. Например, белый провод, на который нанесены синие полосы, несет ответственность за антенну, усилитель и сабвуфер, а вернее, за их корректную работу. Серый провод, который подключается к плюсовой клемме, обеспечивает работу переднего правого динамика. А провод того же цвета, но с черной полоской, в свою очередь, соединяется с минусовой клеммой того же динамика. Таким образом, белый провод направлен на плюсовую клемму, принадлежащую переднему динамику, а такой же, но с черной полосой – к минусовой клемме.
Далее следует перейти к этапу подключения задних динамиков. Слева к плюсовой клемме подключается зеленый провод, а такой же, но с черной полоской – к минусовой. Фиолетовый провод нужно подключить к плюсовой клемме заднего правого динамика, а фиолетовый с черной полоской, соответственно, к минусовой.

Отдельно следует отметить, что как все, без исключения, разъемы типа ISO, а также распиновка проводов относительно их цветов, всегда стандартны. В связи с этим допустить какую-либо ошибку или же перепутать провода практически невозможно. Если подключение прошло неправильно, то на панели магнитолы после ее включения будет показана соответствующая ошибка.

Не составляет никакого труда соединить разъем с его собственной ответной частью. Тем не менее, как уже говорилось ранее в этой статье, автолюбители, решившие самостоятельно провести подключение магнитолы, часто соединяют проводку вручную. Для этого им необходимо отсоединить провода от самого штекера разъема и подключить их в соответствии с функционалом. Сразу после того, как провода будут соединены, необходимо их тщательно заизолировать. Это предохранит провода от возможного последующего замыкания. Ну а для того чтобы провода со временем не рассоединились от езды, рекомендуется скрепить их при помощи пластиковых хомутов.

Во всех без исключения автомобилях непосредственно на центральной консоли либо на приборной панели предусмотрены специальные, так называемые посадочные места, на которые и устанавливается магнитола. Достаточно часто это место прикрыто декоративной панелью, которая легко снимается. Далее пред взором установщика магнитолы предстанет ответная часть проводов, которые необходимы для завершения ее подключения. Проведя этот этап, процесс подключения магнитолы можно считать завершенным.

Кстати, в комплекте с магнитолой обязательно идет инструкция по ее правильной установке и последующей эксплуатации, а также несколько пластин из стали с проушинами. Данные пластины необходимы для того, чтобы в случае возникновения потребности, магнитолу можно было легко вынуть из слота. Устанавливаются они по бокам самой магнитолы, после чего либо загибаются отверткой, либо закрываются специальной панелью.

Теперь понятно, что подключение магнитолы данной фирмы на самом деле не является сложным процессом. А в зависимости от модели устройства, к нему также возможно провести подключение камеры заднего вида. Но для этого потребуется приобрести саму камеру, а также произвести дополнительные манипуляции с ее подключением. Тем не менее даже это под силу простому автолюбителю без специального образования.
