Как сделать замену ремня грм на ваз-2114 8 клапанов

Как правильно сменить своими руками?

Заменить ремешок на 8 клапанной ВАЗ 2114 с двигателем инжектор можно самостоятельно или заказав соответствующую услугу на СТО. В процессе смены есть нюансы, которые надо учитывать при выполнении задачи. Если вы допустите ошибки и правильно не поменяете ремешок, это может привести к его быстрому износу и обрыву. Ниже представлена инструкция по замене ремня в ВАЗ 2114 8 клапанов.

Инструменты

Если меняем ремень самостоятельно, приготовьте следующее:

• набор рожковых ключей, потребуются инструменты на 13 и 17;
• длинная отвертка с плоским лезвием;
• накидной гаечный ключ на 10, можно использовать головку с трещоткой;
• ключ для установки натяжного ролика;
• баллонный ключ;
• домкрат.

Пользователь Pro Remont поделился видеороликом, в котором подробно описана процедура замены ролика и ремня ГРМ в автомобиле ВАЗ 2114.

Алгоритм действий

Как правильно поменять ремень:

1. Загоните автомобиль в гараж с ямой. Поверхность, на которой выполняются работы, должна быть ровной. Переключите селектор КПП в нейтральное положение.
2. Ослабьте болты на переднем правом колесе. Поставьте эту часть автомобиля на домкрат, чтобы колесо можно было вращать.
3. Откройте капот машины. Используя гаечный ключ на 10, выкрутите три винта, которые крепят пластиковую защитную накладку ремешка.
4. При помощи гаечного ключа на 13 необходимо ослабить болт, который крепит натяжной ролик. Демонтируйте устройство.
5. На шестеренке распредвала вы можете увидеть отметку, она выполнена в виде прямоугольного выступа на краю. При выполнении работ надо, чтобы данная метка совпадала с выступом, расположенным на креплении кожуха ремешка. Если эти отметки не совпадают, необходимо проворачивать колесо до того момента, пока они не совпадут.
6. Затем найдите прорезиненую заглушку, установленную на верхней части картера сцепления, она располагается справа от БЦ силового агрегата. Деталь аккуратно поддевается отверткой и извлекается из посадочного места. Под заглушкой вы можете увидеть венец маховика, на этом устройстве имеется отметка. Она должна быть напротив треугольного выступа, расположенного слева. Если метки не совпадают, то возьмите ключ на 17 и ослабьте крепление натяжителя. При помощи ключа для демонтажа ролика проверните устройство против часовой стрелки, это позволит ослабить ремешок ГРМ.
7. Когда верхняя часть ремня будет демонтирована с шестеренки узла, возьмите ключ на 17 и проверните коленчатый вал до того момента, пока отметки маховика не будут друг напротив друга. Сам маховик необходимо закрепить в этом положении, для фиксации используйте отвертку, установите ее между зубчиков. Если у вас есть помощник, то попросите его придерживать инструмент, чтобы не допустить проворачивания.
8. Теперь можно снять правое колесо. Открутите саморезы, которые крепят защиту арок, демонтируйте ее.
9. При помощи гаечного ключа на 17 выкрутите гайку, фиксирующую шкив генераторной установки. При откручивании следите за тем, чтобы маховик не проворачивался.
10. Демонтируйте шкив генераторного устройства и извлеките его из посадочного места.
11. Выполните снятие ремешка газораспределительного механизма с диска коленвала.
12. Используя ключ на 17, полностью выкрутите фиксатор ролика натяжителя, демонтируйте его из посадочного места. Если вы ослабите крепление, ремень можно снять.
13. Установите новое изделие на диск коленчатого вала. При монтаже следите за тем, чтобы отметки не были нарушены. Выполните монтаж шкива привода генераторной установки, заранее надев на него ремешок.
14. Наденьте изделие на шестеренку механизма. Выполните монтаж натяжительного ролика.
15. Производится установка ремешка. Ролик натяжки при монтаже надо проворачивать специальным инструментом, купленным заранее в магазине. При его отсутствии можно использовать два самореза и отвертку. Саморезы устанавливаются в пазы, а отвертка их фиксирует. Проворачивание выполняется против часовой стрелки. Натяните ремень с помощью натяжного ролика и зажмите винт, фиксирующий этот ролик.
16. Выставлять метки необходимо в том случае, если они сбились в процессе выполнения работ. Процедура установки всех составляющих компонентов выполняется в обратной последовательности.

Фотогалерея

Фото замены ремня приведены ниже.

Выкрутите винты, фиксирующие защитный кожух ремня ГРМ

Отметка на шестеренке распредвала должна совпасть с меткой на креплении кожуха

Ослабьте натяжной ролик ремешка, провернув его против часовой стрелки

Демонтируйте ремень со шкивов и установите новое изделие

Выкрутите гайку, фиксирующую вал генераторного устройства

Наденьте новый ремень и затяните ролик

Установка нового ремня по меткам

Чтобы поставить новый ремень, вам нужно выполнить такие действия:

1. Установить шкив распределительного вала по метке. Если работа производится на 16-клапанном моторе, то оба шкива устанавливаются по меткам, после чего они фиксируются от проворачивания.
2. Коленчатый вал установить по метке, для этого открываете смотровое оконце в картере сцепления.

Только при условии совпадения всех меток гарантирована стабильная работа всего механизма. Дальнейшие действия:

1. Устанавливается новый ролик ремня ГРМ.
2. На шкиве коленчатого вала располагается ремень.
3. Продевается через жидкостную помпу, ролик натяжителя, обводной (на 16-клапанных моторах).
4. В последнюю очередь ремень надевается на шкив распредвала.
5. При помощи специального ключа корректируется положение ролика натяжителя. Этим изменяется натяжение ремня ГРМ.

Если нет специального ключа для роликов, можно использовать отвертку и два самореза или гвоздя. Устанавливаете их в отверстия ролика, между ними отвертку, которой и производите вращение эксцентрика. Гайкой фиксируете его положение.

Как выставить метки ГРМ на ВАЗ-2114 8 клапанов: фото и видео

Выставления меток газораспределительного механизма на 8-ми клапанной ВАЗ-2114 является важной частью ремонтных операций. Так, этот процесс понадобится непосредственно при регулировке клапанного механизма или замены ремня ГРМ

Неправильно установленные метки ВТМ могут привести к катастрофическим последствиям.

Что такое ГРМ?

Схема устройства ГРМ

Газораспределительный механизм – это механизм, при котором происходит управление фазами газораспределения силового агрегата. Для нормальной работоспособности двигателя существуют специальные метки, по которым должен быть выставлен ГРМ.

Сбиваются метки ГРМ в случае, если был обрыв приводного зубчатого ремня или при неверной его замене. Так, в этих случаях, двигатель будет работать неправильно и потребуется повторное выставление меток. Сделать это достаточно проблемно и под силу не каждому.

Выставляем метки: пошаговая инструкция

Инструментарий для работ с метками ГРМ

Для того, чтобы правильно выставить метки ГРМ потребуется необходимый инструментарий. Итак, что же непосредственно потребуется для того, чтобы совершить данную операцию:

• Ключ на 10.
• Тонкая плоская отвертка.
• Домкрат.

Сам процесс

Теперь, когда все собрано, можно перейти непосредственно к самому процессу работы:

1. Поддомкрачиваем правую часть автомобиля.

   Устанавливаем автомобиль на домкрат

2. Под капотом откручиваем защитный кожух ГРМ.

   Откручиваем крепежные болты кожуха ГРМ

   Демонтаж нижнего крепления кожуха ГРМ

   Демонтируем открученный кожух с мотора

3. Вращаем правое переднее колесо, пока метка распредвала не совпадет на шкиве и блоке.

   Устанавливаем метки на распредвале и блоке

4. На картере КПП снимаем заглушку. Смотрим, если метка маховика и корпуса совпала, то все хорошо, если нет – вращаем колесо, пока метка на распредвале и маховике не совпадет с метками на блоке.

   Снимаем заглушку картера, где метка на маховике должна совпасть с блоком

5. Если метки не совпадают даже при прокручивании коленчатого вала 4-6 раз, то придётся скидывать ремень ГРМ. Подробнее о снятии и последующей установке с правильным натяжением здесь. Метка распределительного вала совпадает, и только в этот момент снимаем ремешок. Далее, крутим коленчатый вал, пока метки не совпадут на маховике. После выполнения данных операций следует надеть ремень.
6. Таким образом, метки ГРМ выставлены, и можно приступить к выполнению других операций.

Последствия неправильного выставления меток ГРМ

Последствиями неправильного расположения меток газораспределительного механизма на автомобиле, могут стать, как и мелкие, так и весьма тяжелы.

Порванный ремень ГРМ на 8-ми клапаннике не грозит загибок клапанов, а вот 16-ти клапанная версия ВАЗ-2114 уже лишена этого достоинства.

Рассмотрим, основные варианты развития событий:

• Сбитые фазы ГРМ приведут к тому, что могут прогореть клапана.
• Погнутые клапана (загиб клапанов), также неприятный вариант. 8-ми клапанный вариант ВАЗ-2114 не гнёт клапана.
• Вследствие действий выше, головка блока цилиндров может деформироваться, выйти из строя направляющие втулки, а также образоваться трещины внутри основных силовых элементов.
• Прогорание поршневого механизма, также становится последствием неправильного расположения меток газораспределительного механизма.
• Масляный остаток на свечах, а также плохой зажигательный момент топливной смеси.
• Другие последствия.

Как показывает практика, выставить зажигание на ВАЗ-2114 достаточно просто, но под силу не каждому автомобилисту. Так, необходимо иметь знания работы двигателя и его конструкции. Поэтому, в случае, если автомобилист не в состоянии сделать данный вид ремонта самостоятельно, необходимо обратиться на автосервис.

Замена ремня

• накидной ключ на 10 или аналогичного размера головка с трещоткой;
• рожковый ключ на 13;
• рожковый ключ на 17;
• шлицевая отвертка (большая);
• специальный натяжной ключ для ролика натяжителя;
• домкрат, баллонный ключ;
• немного машинного масла.

Для начала нужно выставить шестерню ГРМ и маховик двигателя в соответствии с имеющимися метками.

1.Автомобиль ставим на ровную площадку, включаем любую передачу.

2.Домкратом приподнимаем переднее правое колесо так, чтобы оно могло вращаться.

3.Открываем капот, ключом на 10 откручиваем 3 болта, фиксирующих защитную крышку ремня ГРМ.

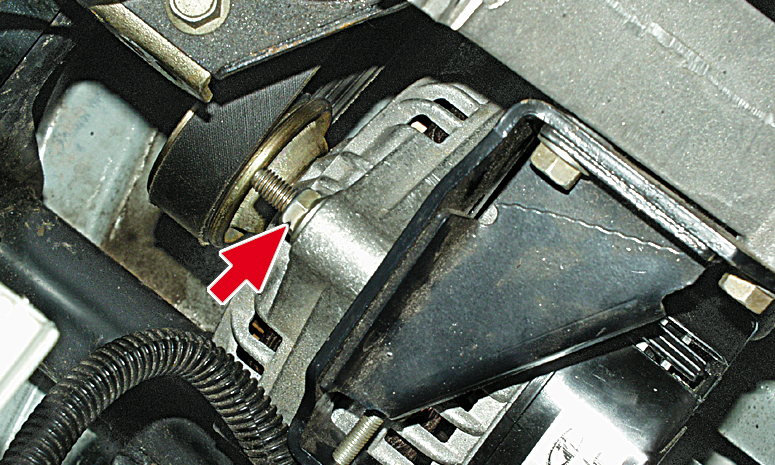

4.Ключом на 13 ослабляем натяжитель ремня генератора, и снимаем его.

5.На шестерне распределительного вала находим метку в виде прямоугольного выступа на краю. Она должна совпадать с выступом на креплении крышки ремня.

6.Если она не совпадает, включаем передачу в авто, и прокручиваем правое колесо до совпадения меток.

7.После этого находим сверху на картере сцепления резиновую заглушку. Она находится справа от блока цилиндров. Поддев ее отверткой, вынимаем ее. Под ней расположен венец маховика, на котором также есть метка, которая должна совпадать с треугольным выступом слева.

8.Если такого совпадения нет, ключом на 17 ослабляем крепление натяжного ролика, и с помощью натяжного ключа проворачиваем ролик против часовой стрелки, ослабляя ремень.

9.Сняв верхнюю часть ремня ГРМ с шестерни газораспределительного механизма, накидным ключом на 17 проворачиваем коленвал, пока метки маховика не совпадут.

10.Фиксируем маховик в таком положении, вставив отвертку между его зубьев. Отлично, если у вас будет помощник, который будет ее дополнительно придерживать.

11.Демонтируем переднее правое колесо, снимаем защиту арок.

12.Ключом на 17 откручиваем гайку крепления шкива генератора, контролируя, чтобы маховик не вращался.

13.Снимаем шкив генератора, и вынимаем его.

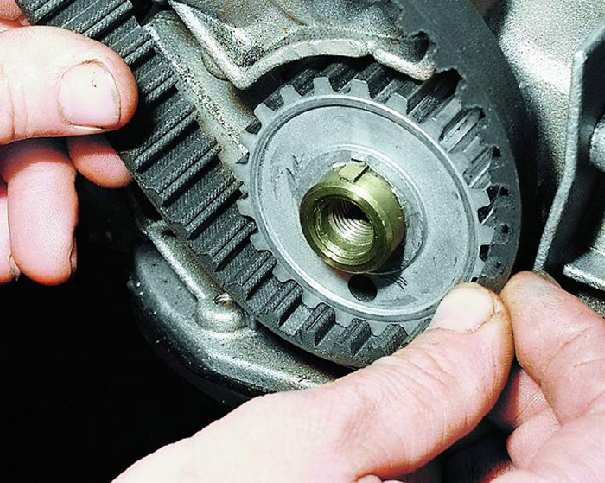

14.Теперь ремень ГРМ можно снять со шкива коленвала.

15.Ключом на 17 полностью откручиваем крепление натяжного ролика, и извлекаем его, можно просто ослабить, и ремень выйдет.

16.Не нарушая положения меток, надеваем новый ремень на шкив коленвала, устанавливаем на место шкив привода генератора, предварительно надев на него ремень.

17.Надеваем ремень на шестерню ГРМ.

18.Устанавливаем новый ролик натяжителя, смазав его с обеих сторон машинным маслом (если сняли).

19.Натягиваем ремень, вращая нятяжной ролик специальным ключом, (если такого под рукой нет, можно вставить в пазы два штыря или самореза, и зафиксировать отверткой) против часовой стрелкой. Нормальным считается натяжение, при котором одну плоскость ремня усилиями пальцев можно повернуть на 90 градусов горизонтально. В таком положении, зажимаем болт крепления натяжного ролика.

20.Дальнейший монтаж производим в обратном порядке, если у вас сбились метки, то обязательно нужно их выставить заного.

Электронное управление зажиганием

Как выставить угол зажигания? На системах с электронными системами управления зажиганием это можно сделать с помощью компьютерной диагностики, которая подключается к Электронному Блоку Управления (ЭБУ) или «мозгам» автомобиля. И там можно посмотреть, как работает двигатель в реальном времени- какие сигналы поступают с датчиков, какие обороты двигателя, расход топлива, момент впрыска, угол опережения зажигания и другие входные и выходные данные.

В основном, при эксплуатации не надо ничего менять, если вы не меняете прошивку. То есть, если машина стала как-то неправильно работать, то скорее всего могут быть несколько причин:

1. С датчиков поступает неправильный сигнал- в этом случае можно заменить предполагаемый неисправный датчик на подменный, заведомо рабочий, и посмотреть, изменится ли результат.
2. Напряжение в сети неправильное и соответственно датчики отдают неправильный сигнал. Входной сигнал на датчик составляет 5В, если этот показатель будет другим, то ЭБУ получит неправильные входные данные и двигатель не сможет работать в нормальном режиме.
3. Неисправен ЭБУ. Довольно часто случается, что перебрав всё, что можно, оказывается, что полетели мозги. Но не страшно, на ВАЗ они недорого стоят.

Поэтому как таковое, зажигание не выставляют на инжекторных машинах, оно уже заложено в систему, но стоит проверить, правильно ли выставлены метки.

Регулировка меток зажигания на инжекторе ВАЗ-2110При работе двигателя есть некоторые фазы, которые должны работать синхронно, распредвал должен совпадать с коленвалом, а с ними должны коррелировать моменты впрыска топлива и зажигание. Рассмотрим это всё на примере ВАЗ-2110.

Процесс установки

Сам ремень ГРМ это замкнутое зубцами внутрь резиновое изделие, которое и синхронизирует крутящий момент между распределительным и коленчатым валами. Игнорирование его износа не приведет ни к чему доброму, ведь в лучшем случае у вас на ходу заглохнет двигатель, а в худшем заклинит вся колесная база, что может привести к самым непредсказуемым происшествиям на дороге.

Сама замена и отладка проводится в два этапа, на первом выполняются основные ремонтные и отладочные работы, а второй этап несет в себе функцию контроля, за проделанной работой.

Первый этап

1. Помощник садится в автомобиль и ставит 5-ю передачу на КПП, а вы в это время снимаете переднюю защиту ремня.
2. Вставляете храповик в отведенное ему место и начинаете проворачивать коленчатый валам, делать это нужно до того момента, пока вы не увидите, что отметка расположенная на распредвале не переместилась на удаление нескольких зубцов от контрольного усика задней крышки. (данное действие необходимо для ослабления степени натяжения ремня).
3. Демонтируем шкив привода на коленвале и возвращаем на место болт крепления.
4. Помощник переключает передачу КПП на «нейтральную».
5. Снова начинаем аккуратненько проворачивать коленвал до того момента пока метка на маховике ВАЗ 2114 не станет в центральное положение.

Второй этап (контрольно-завершающий)

1. До того как проверить метки ГРМ на ВАЗ 2114, необходимо зафиксировать шкив на генераторе и натянуть ремень роликом до максимума.
2. Теперь проверяем все совпадения, если ничего нигде не сбилось, то устанавливаем назад защиту и убираем рабочее место.

Взглянув под капот своей машины, со знанием данной информации, вы поймете, что в данной процедуре нет ничего сложно, но ее успех достаточно сильно зависим от сноровки исполнителя. Поэтому если у Вас что-то не вышло с первого раза, просто повторите операцию, возможно вам даже понадобится делать это дважды. Не расстраивайтесь, ведь после сложного первого раза у вас это будет занимать всего несколько минут, как у заправского профессионала.

Системы зажигания 8-клапанной инжекторной ВАЗ-2114

Определить тип зажигания можно, заглянув под капот:

1. Если вы нашли возле «сердца» своего автомобиля прерыватель (аналог трамблёра устанавливаемого на контактных системах), значит ваша машина относится к первой серии, а зажигание ВАЗ 2114 инжектор на ней бесконтактное, основанное на узле прерывателя-распределителя. Зажигание в таких системах выставляется путем поградусного проворачивания распределителя, а результаты работ зависят от имеющегося у исполнителя опыта и наличия специального оборудования. Так, с помощью стробоскопа систему можно отладить точно так, как того желает владелец автомобиля.
2. Если же данной детали нет, значит ваше авто относится к представителям десяточного семейства, комплектуемого электронной системой зажигания. Выставить такую вручную невозможно, а ее работа полностью контролируется ЭБУ. При этом она не является полностью не регулируемой, ведь при помощи подключения к бортовому компьютеру часть ее параметров можно перенастроить на свой вкус, но специалистов способных это сделать правильно единицы.

Модуль зажигания ваз 2114.

Цена ремня грм и стоимость работы по его замене

Ремень ГРМ можно без проблем купить в любом автомагазине. Его стоимость в зависимости от производителя составляет от 400 до 1000 рублей. Однако при замене ремня рекомендуется менять и натяжной ролик, цена которого колеблется от 400 до 600 рублей.

Примерная стоимость работ по замене ремня в комплекте с роликом в автосервисе составляет от 600 рублей до 1000.

Если у вас нет возможности или желания обращаться на станцию техобслуживания, ремонт можно произвести своими руками. Но для начала необходимо приобрести новый ремень ГРМ и ролик.

Чтобы выбрать запчасти было легче, воспользуйтесь нижеприведенной таблицей, где указаны каталожные номера оригинальных деталей и их аналогов.

Как часто менять ролик и ремень ГРМ?

Здесь нет однозначного ответа. Дело в том, что все механизмы автомобиля постоянно изнашиваются, подвергаются чрезмерным нагрузкам

Поэтому на рекомендации завода-производителя можно обращать внимание лишь в том случае, если машина новая – до 5-7 лет. В этом случае замена проводится раз в 55-60 тыс

км. Если машина старая, то уменьшайте на 15 тыс. км. этот показатель смело. Дело в том, что только двигатели с объемом 1,5 литра спокойно и без последствий переживут обрыв. Но на восьмерках, например, ставили моторы 1,3, у которых клапана гнет.

Очень часто жрет ремень ГРМ на ВАЗ 2114 и аналогичных моделях. Происходит это вследствие сильного износа жидкостной помпы. Ее ресурс не более 90 тыс.км. И то лишь в случае, если она качественная. А если попался брак или явная подделка? То она может сломаться и через полчаса езды.

При износе помпы ролик жрет резину с внешней стороны. И чем сильнее износ насоса, тем виднее повреждения ремня. Значит, вывод такой: менять комплект ГРМ (ролик и ремень) каждые 40-45 тыс.км, с каждым вторым ставить новую помпу.

Система стабилизации: все типы привода равны!

А теперь пойдем еще дальше и вспомним, что большинство современных автомобилей оснащается системой динамической стабилизации или еще ее называют системой курсовой устойчивости. Та самая система, что часто встречается под аббревиатурами DSC или ESP. Что делает эта система? Во-первых, она подтормаживает те или иные колеса автомобиля при его попытке улететь с дороги, пойти в занос и других неприятностях. Во-вторых, она «душит» мотор при попытке водителя переборщить с педалью газа и возникновении пробуксовки ведущих колес. Вообще, этим занимается антипробуксовочная система, которая либо является частью системы стабилизации, либо существует отдельно, когда на машине нет опции подтормаживания отдельных колес.

Как вы понимаете, система стабилизации не дает возможности водителю передозировать газ и не допускает пробуксовки ведущих колес. А значит, система стабилизации лишает машины с разными типами привода тех отличий, которые были бы в случае ее отсутствия. То есть Жигули, Лада и Нива, имея разный тип привода, отличаются своим поведением в скольжении ощутимо и принципиально. В то время как BMW 3, Volkswagen Passat и Audi А4 Quattro этих отличий лишены в силу невозможности скольжения по причине вмешательства системы стабилизации. Конечно, если выехать на скользкую площадку на этих машинах и поотключать системы, можно здорово порезвиться на них и вкусить разницу. Но в городской езде в транспортном потоке это совсем неактуально.

Отсюда следует важный и бескомпромиссный вывод: поведение современного автомобиля с любым приводом определяется не типом привода, а настройками системы стабилизации.

Когда необходимо менять ремень ГРМ

В руководстве по эксплуатации к ВАЗ-2114 и другим моделям концерна сказано, что подобный расходный материал рекомендуется менять один раз в 50-60 тысяч км. Это примерный срок, который зависит от качества изделия.

Гнутся клапаны на ВАЗовских моторах, которые устанавливаются на переднеприводные модели (в том числе старые) с объемами 1.1 и 1.3 л, двигатель 1.6 и 1.5 — не гнет.

Признаки поломки:

1. На изделии присутствуют трещины, порезы.

Трещины на ремне ГРМ

1. Заметно расслоение детали. Менять механизм нужно в короткие сроки.
2. Зубья на внутренней стороне повреждены, некоторые отсутствуют.

Устройство может прийти в негодность при долгом использовании, неправильно

Полезное видео

Интересную информацию вы сможете почерпнуть, просмотрев дополнительно видео ниже: https://www.youtube.com/watch?v=pNyBny-_HoQНа авто с бесконтактным зажиганием все еще проще, не придется снимать колеса, но понадобится помощник. Необходимо найти такт сжатия четвертого цилиндра. Для этого вставляем резиновый конус в свечное отверстие и крутим храповик. Выталкивание конуса будет означать, что такт сжатия найден.

Подсветив в свечное отверстие, совмещаем самую длинную метку крышки с меткой шкива. Выставляем прерыватель на соответствующий такт и проверяем работоспособность системы согласно вышеописанному четвертому пункту. Опубликовано 29 сентября 2019

Инжектор управляет впрыском топлива, а также может управлять зажиганием. На всех новых инжекторных машинах зажигание устанавливается компьютером и регулируется с помощью заливки разных прошивок. Но так было не всегда, и на более старых машинах, тех же японцах из 90-х, компьютер регулирует только впрыск топлива, а момент зажигания выставляется с помощью трамблёра и выставляется так же, как и на жигулях старых моделей, а в зависимости от оборотов опережение зажигания регулируется с помощью более сложной, чем на карбюраторных жигулях, вакуумной системой. Порой, прорвётся одна трубка, и на рабочих режима может пропадать тяга, придётся искать и исправлять этот дефект.

Но вернёмся к более современным системам зажигания, которые управляются с помощью компьютера, тем более, что именно такие изначально ставили на инжекторный ВАЗ.

Меняем ремень сами (на 8 клапанной модели)

Замена ремня ГРМ ВАЗ 2114 строго регламентирована в инструкции по эксплуатации авто. Рекомендуется менять эту деталь через 30-45 км. Но нельзя ориентироваться только на рекомендации, со временем, не пробежав положенные км. он сползает с шестерен, жрет, лопается, а может и разорваться.

Для автомобиля с установленным на нем двигателем объемом 1,5 литра, имеющим 8 клапанов, порыв ремешка не будет иметь серьезных последствий: авто просто остановится и не будет заводиться. А в двигателе объемом 1,3 литра, могут повредиться клапана, что приведет к поломке всего мотора. Если на ВАЗ2114 установлен инжектор, то, когда сползает, жрет или рвется ремень, на приборной панели высветится: «ошибка датчика фар». Решать вопрос через сколько км. менять эту деталь, следует после визуального осмотра и делать замену, если он в плохом состоянии. Какой ремешок лучше выбрать, написано в руководстве к ВАЗ 2114.

Необходимые инструменты

Для проведения замены своими руками, необходимо подготовить новые запчасти и инструменты:

• набор ключей;
• новый ремень ГСМ;
• новый натяжной ролик.

Новый расходный материал для установки

Этапы работы

Последовательность замены своими руками состоит из следующих этапов:

1. Автомобиль нужно установить на ручной тормоз.
2. Установить 4-ю или 5-ю передачу.
3. Открутив три болта, следует снять крышку, которая защищает привод распределительного вала.
4. Далее, нужно ослабить ремешок привода генератора и снять его с коленвала вместе со шкивом, оставив болт, который его удерживает.
5. Теперь автомобиль следует перевести на нейтральную передачу.
6. На следующем этапе нужно заняться метками. Для этого прокручиваем коленчатый вал в направлении часовой стрелки, наблюдая за метками и маховиком. Крутить вал следует пока метка не будет находиться параллельно среднему делению шкалы.
7. Убедившись, что метка на шкиве находится напротив метки на защитной крышке, нужно немного ослабить крепежную гайку на натяжном ролике. При необходимости меняем натяжной ролик.
8. С помощью ролика нужно ослабить натяжку ремешка, чтобы его снять.
9. Далее, необходимо установить новое изделие на зубчатый шкив коленвала.
10. Затем нужно натянуть ведущую ветвь изделия на шкив распредвала так, чтобы она не провисала.
11. После провернуть коленвал на 1,5-2 оборота и выставить метки. Если метки не совпадают, ремень следует снять и повторить процедуру установки заново.
12. После выставления меток нужно открутить болт на коленвале и поставить на место шкив генератора, закрепив его болтом.
13. Проворачивая натяжной ролик против часовой стрелки необходимо выполнить регулировку натяжки ремешка ГРМ и надеть ремень генератора.

Гайка для ослабления и натяжки

После выполнения всех работ нужно завести двигатель и по звуку определить о необходимости регулировки натяжения ремешка.

Почему стоит менять ремень ГРМ своими руками: сэкономите время и деньги, будете знать, что делать, если он сползает или жрет.

Замена ремня грм на ваз 2114: инструкция

Во время эксплуатационного этапа автомобиля возникает момент, когда нужна замена ремня ГРМ ВАЗ 2114 инжектор из-за возможных поломок, связанных с окончанием срока эксплуатации или его дефектами. Ремень ГРМ представляет собой изделие из резины, исполненное в виде кольца с характерными надрезами по внутреннему кругу, применяется для синхронной работы валов: коленчатого и распределительного.

Когда необходима замена и что для этого нужно

Во время амортизационного периода ремень газораспределительного механизма начинает слоиться, рваться или сползать. Проявление поломки во время работы двигателя приводит к тому, что он глохнет и завести его невозможно. При эксплуатации ВАЗ 2114 с двигателем, оборудованным инжекторным устройством для подачи топлива, на панели приборов загорится индикатор, оповещающий об ошибке датчика фаз.

Если на автомобиле установлен силовой агрегат мощностью в 1,5 л, 8-клапанный, то сам ремонт потребует только покупки и замены ремня. В случае установления двигателя объемом в 1,3 л эта поломка приведет к повреждению всего газораспределительного механизма. Будет необходим капитальный ремонт. Замена ГРМ на ВАЗ должна проходить после 45 тыс. км эксплуатации автомобиля. Необходим постоянный контроль над механизмом с целью профилактики. Последовательность действий такова.

1. Приобрести и сменить натяжной ролик.
2. Устранить возможный люфт в помпе.
3. Смазать механизм ролика.

https://youtube.com/watch?v=OT_YOtxXIoM

При наличии простых слесарных инструментов замена ремня ГРМ возможна в домашних условиях. Перечень инструментов, необходимых в ремонте рассматриваемого узла.

1. Гаечные ключи размером на 10, 13, 17,19;
2. Накидной ключ с трубой.

Как производить замену ремня ГРМ ВАЗ?

Установите автомобиль на горизонтальную площадку. После этого выжмите ручной тормоз. Включите 5 передачу на коробке. Снимите переднюю крышку, защищающую газораспределительный механизм, используя гаечный ключ на 10. Запомните расположение метки ГРМ ВАЗ 2114 и выкрутите по одному болту сбоку крышки и один спереди. С целью ослабления натяжного усилия ремня необходимо прокрутить коленчатый вал в сторону против хода часовой стрелки до тех пор, пока метки ГРМ ВАЗ 2114 не переместятся на расстояние двух зубов шестерни от усика задней крышки.

Проведите демонтаж ременной передачи генератора. Сняв шкив устройства, установите болт на место крепления. Верните в нейтральное положение рычаг переключения коробки передач. Вращая коленвал, наблюдайте за появлением метки ГРМ ВАЗ 2114 напротив центра маховика. Установочная метка должна быть на одной прямой с меткой, установленной на шкиве. Ослабив крепление гайки на ролике натяжного механизма, проводим демонтаж ремня ГРМ.

Схема привода распределительного вала ВАЗ 2114

После этого устанавливаем новый ремень, натягиваем его левой стороной за ролик и надеваем на шкив помпы, впоследствии — на шкив коленчатого вала

Натяжение проводим в обратном направлении от хода часов, принимая во внимание недопущение изломов и перегибов. Проверните вал вперед и установите метки ГРМ ВАЗ 2114 на место до снятия ремня

Это надо делать самому. В случае несовпадения проведите весь технологический процесс сначала.

При совпадении меток открутите болт на коленчатом вале и установите шкив генератора на прежнее место. Проведите натягивание ремня, используя ролик. С соблюдением мер безопасности запустите двигатель в рабочее состояние. Через 2-3 минуты заглушите его и проведите дополнительную регулировку натяжения ремня. Установите снятую ранее крышку газораспределительного механизма на место.
