Как установить распредвал по меткам на двигатели ваз

Начальный этап разборки

Далее нужно выполнить еще несколько манипуляций, они могут оказаться довольно сложными. Но перед тем как выставить метки ГРМ на ЗМЗ-406, необходимо эти действия выполнять:

1. Снимите передний фартук и решетку радиатора. В том случае, если работы осуществляются на Газель-Бизнес, необходимо выкрутить крепежи по бокам и в центре.
2. Демонтируйте все патрубки, ослабив хомуты крепления.
3. Если имеется гидравлический усилитель руля, снимите ремень привода насоса.
4. Снимите ремень привода генератора, жидкостного насоса. Прежде чем это делать, нужно ослабить его натяжение.
5. Снимите крышку клапанов, выкрутив все болты крепления. Обязательно их сложите отдельно, чтобы при сборке не потерять. Крышку обязательно держите в чистом месте – недопустимо попадание на ее внутреннюю поверхность посторонних элементов.
6. Выкручиваете крепления муфты привода крыльчатки вентилятора.
7. Снимаете крыльчатку и муфту.
8. Снимаете жидкостный насос.
9. Отключаете и демонтируете датчик на коленчатом валу.
10. Снимаете шкив коленчатого вала и поддон.

Подготовительные работы займут больше времени, нежели замена цепи и установка меток ГРМ ЗМЗ-406. Фото их приведено в статье.

Где купить ремень ГРМ

Комплект с ремнём для газораспределительной системы можно приобрести в любом автосервисном магазине

Очень важно подобрать по принципу цена и качество. Лучше не экономить на ремне, а покупать качественный

К слову, выгодную покупку можно совершить у наших хороших друзей из компании ООО C-Агросервис. Это не реклама, просто основываясь своём опыте, мы всегда закупаемся там. Рекомендуем покупать приводные ремни и многое другое именно в C-Агросервис. Там хорошие цены, качественная продукция, а грамотные специалисты рассмотрят индивидуально каждый случай и помогут в выборе. Если у Вас возникла проблема и нужно в короткие сроки купить ремень, то можете позвонить по номеру 8 (800) 775-08-57 (звонок бесплатный). Вам доставят Ваш заказ в любую точку России и за её пределы.

Фазы ГРМ и когда нужно устанавливать их по меткам

Фазами газораспределения называются такие моменты, при которых поршень в моторе движется по направлению вверх и вниз по определенному интервалу. При возникновении нарушений фаз газораспределения происходит неправильное движение поршней по интервалу, в результате чего возникает неровная работа мотора на автомобиле ВАЗ-2107.

Если водитель замечает, что на автомобиле снижается мощность, повышается расход топлива, а также возникают перебои в работе мотора, то требуется прибегнуть к выставлению фаз газораспределения по меткам. Как выставить метки на ВАЗ 2107 карбюратор и инжектор, узнаем из данного материала, так как конструкция механизма ГРМ у них идентичная.

Как выставить фазы ГРМ по меткам

Процедура предусматривает выполнение следующих манипуляций:

1. Автомобиль ВАЗ 2107 требуется поставить на твердой поверхности, установив под колеса упоры и выжав до упора ручной тормоз. Рычаг переключения скоростей требуется установить в режим «нейтраль».
2. С головки блока цилиндров извлекается крышка, предварительно вывинтив все фиксирующие гайки на «10». Прокладку лучше заменить на новую, даже если на старой отсутствуют признаки повреждений.
3. Используя ключ на «24», требуется проворачивать коленвал на автомобиле ВАЗ 2107. Делается это с той целью, чтобы иметь возможность совмещения меток на подвижных и неподвижных деталях механизма. Для проведения данных действий рекомендуется использовать хорошее освещение или же воспользоваться фонариком. Коленвал вращается до того момента, пока метка на шкиве ремня привода помпы и генератора не совпадет с длинной риской, которая нанесена на блоке.
4. Совмещая эти риски, должна в итоге совпасть метка на звездочке с отливом на постели распредвала. Если в итоге метка оказывается в нижней части, то следует провернуть коленвал на 360 градусов.
5. Если не получается сделать так, чтобы метки совпали, тогда приступаем к следующим действиям, которые описаны ниже.
6. Осуществляется вращение коленвала до момента совмещения меток на звезде и отливе постели.
7. Используя ключ на «13», требуется осуществить ослабление натяжителя. Вывинчиваются 2 гайки крепления натяжителя, после чего данное устройство извлекается.
8. Осуществляется выкручивание болта, который фиксирует звезду к распредвалу. Для этого потребуется воспользоваться ключом на «17».
9. Извлекается звездочка, после чего ее необходимо прокрутить до того момента, пока не совпадут метки на шкиве ремня ГРМ ВАЗ-2107 с длинной риской на блоке. Болт крепления звезды можно не выкручивать, так как после снятия натяжителя осуществляется вращение звезды распредвала.
10. На звездочку надевается цепь, если было принять решение ее выкручивать, и устанавливаем на место. В завершении устанавливается натяжитель, для чего следует затянуть его 2 гайками на «10». Можно сначала установить натяжитель, но потом, чтобы установить звездочку на место, потребуется использовать лом или монтировку. В завершении завинчивается гайка натяжителя на «13».

Такое взаимное расположение деталей позволяет расположить поршень 4 цилиндра в верхней мертвой точке ВМТ.

Особенности обслуживания механизма ГРМ

После того, как метки газораспределительного механизма установлены на автомобиле ВАЗ-2107, требуется прибегнуть к выполнению следующих действий:

• Осуществляется натяжка цепи ГРМ ваз-2107.
• Регулировка клапанов, а точнее, теплового зазора между кулачками распредвала и коромыслом.
• Настройка системы зажигания.

Процесс регулировки клапанов на ВАЗ-2107 осуществляется по следующей схеме: первоначально регулируются 6 и 8 клапана, отчет необходимо вести от радиатора. После того, как они отрегулированы, необходимо приступить к регулировке 4 и 7 клапанов, после чего 1 и 3, и в завершении 2 и 5 клапанов.

Как проводится регулировка клапанов на автомобиле ВАЗ-2107, можно узнать более детально в соответствующем материале данного сайта. В завершении стоит отметить, что автомобили ВАЗ-2107 являются одними из наиболее надежных транспортных средств, производство которых было начато еще в 90 годах.

Как проверить ремень ГРМ. Этапы самостоятельной проверки

Доступ к узлу затруднен – ремень прячется за разными кожухами. Для ревизии нередко нужно частично разобрать двигатель

Далее, помимо самого ремня, важно проверить ролики. Если их заклинит, то ремень порвется снова.

Пошагово процесс проверки ремня ГРМ выглядит так:

• удаление защиты мотора и пластикового экрана для доступа к коленвалу, распредвалу, ремню, роликам, помпе;
• отвинчивание болтов с защиты и ее снятие;
• осмотр элемента – необходимо проверить ремень ГРМ с обеих сторон на наличие трещин и других повреждений;
• проверка натяжения ремня – коленвал надо прокрутить на 1-2 оборота в разные стороны, затем перевернуть ремень между распредвалом и коленвалом зубцами к себе, признак нормального натяжения – угол поворота 90 градусов.

Натяжение легко отрегулировать, изменив положение натяжного ролика. Если обнаружены потертости, царапины или трещины, следует заменить ремень во избежание серьезных поломок.

Проверка натяжения ремня ГРМ

Самостоятельно выставляем метки ГРМ на Ниве Шевроле

Газораспределительная система любого двигателя должна работать правильно. Если в её работе возникают неполадки, это ведёт к преждевременному износу мотора и многочисленным поломкам. Для точной регулировки ГРМ используются специальные метки, в соответствии с которыми выставляются валы в двигателе. О правильном выставлении меток на автомобиле Шевроле Нива мы и расскажем в этой статье.

Для чего выставляются метки цепи ГРМ

В двигателе любого легкового автомобиля есть 2 вала: распределительный и коленчатый. В большинстве машин они соединены ременной передачей. На автомобиле Шевроле Нива это передача цепная, причём цепь там используется однорядная. Преимущества такой системы налицо: цепь, в отличие от ремня, никогда не проскальзывает на шкивах и служит гораздо дольше. Вместе с тем цепь со временем может растянуться, а зубцы на звёздочках валов могут износиться или даже сломаться. Это приведёт к рассинхронизации работы распредвала и коленвала. Их работа не будет слаженной, так что двигатель может выйти из строя

Поэтому при регулировке или замене цепи ГРМ очень важно выставлять валы двигателя в соответствии с метками на шкивах и корпусе ГРМ. Сделать это непросто, так как, во-первых, метки располагаются в труднодоступных местах, а во-вторых, выставлять их нужно очень точно, так как цепь, в отличие от традиционного ремня, невозможно будет слегка натянуть в случае необходимости

Как выставить на Шевроле Нива инжектор (с фото)

1. Автомобиль устанавливается на смотровую яму. Под задние колёса подкладываются противооткатные башмаки, включается ручной тормоз.
2. Капот автомобиля открывается, откручивается и извлекается вентилятор. Радиатор также откручивается и аккуратно отодвигается в сторону (охлаждающую жидкость оттуда сливать необязательно).
3. Открывается доступ к клапанной крышке двигателя. Её крепления откручиваются рожковым ключом, затем она аккуратно снимается. Появляется доступ к цепи ГРМ и верхней звёздочке распредвала. Шкив вала вращается специальным ключом до тех пор, пока метка на звёздочке распредвала не совместится с выступом на корпусе ГРМ.

Метка на корпусе ГРМ совмещена с меткой на звёздочке распредвала

Натяжительные ролик извлечен, цепь можно снимать

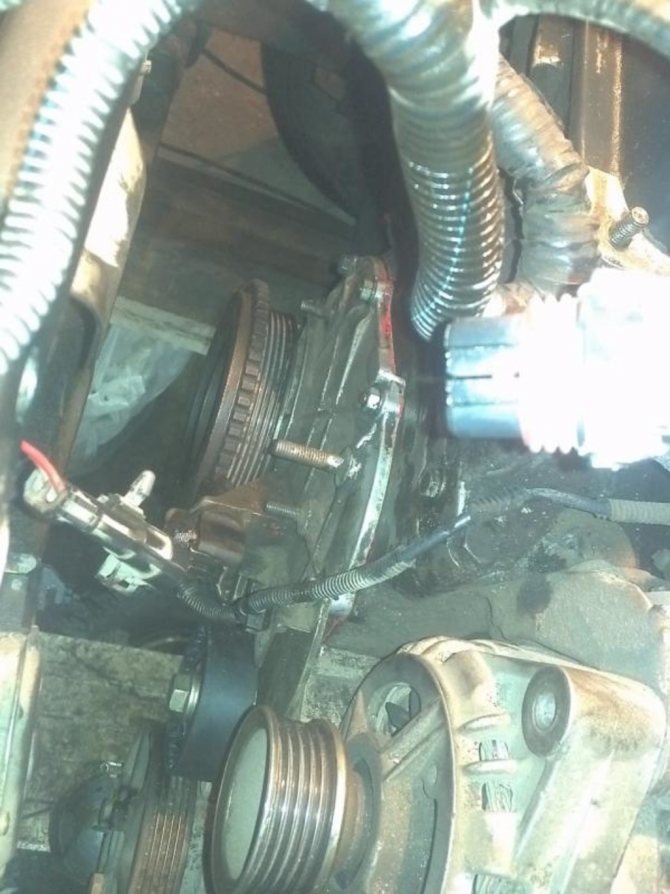

Метка на звёздочке коленвала точно совмещена с сердечником ДПКВ

Последствия неправильной установки и регулировки

• Появляются характерные посторонние щелчки в двигателе, которые становятся громче при увеличении скорости машины.
• Двигатель работает нестабильно даже на холостых оборотах.
• Время разгона машины значительно увеличивается, поскольку двигатель плохо реагирует на нажатие педали газа.
• Набор скорости идёт рывками, в ходе этого из выхлопной трубы могут вылетать клубы чёрного дыма.
• Износ клапанов многократно ускоряется, а если рассинхронизация валов слишком велика, клапана деформируются, а их гнёзда разбиваются.
• Неверная регулировка может привести и к обрыву цепи ГРМ. Она, в свою очередь, может пробить радиатор, сломать вентилятор и другие части двигателя.
• Двигатель постоянно перегревается, при этом расход моторного масла и антифриза может значительно возрасти.

Как видно из этой статьи, правильно выставленные метки ГРМ — залог долгой и бесперебойной работы двигателя. Ничего сложного в этом нет, сделать это сможет даже начинающий автолюбитель

Важно не торопиться, соблюдать указанную выше последовательность действий, а ещё нужно постараться не уронить стопорные шайбы звёздочек в поддон двигателя. Потому что достать их оттуда будет очень непросто

Как продолжается установка?

На следующем этапе следует проверить степень натяга цепи, а также совпадение меток. Нужно выдернуть чеку из натяжителя. Вал прокручивают на несколько оборотов, чтобы убедиться в совпадении меток. Затягиваются болты крепления шестерен насоса и распределительного вала, затем загибаются стопоры. Монтируется лобовая крышка. При этом смазываются привалочные поверхности и прокладка герметиком. Наживляются крепежные гайки и ставится кронштейн генератора. Устанавливается на место шкив, затягиваются болты крепления крышки, сверху клапанная крышка.

Как далее выполняется замена цепи ГРМ на Ниве Шевроле? На следующем этапе специалисты рекомендуют проверить состояние натяжных роликов и ремня привода вспомогательных агрегатов. При наличии дефектов (шум при вращении в первом случае и разрывы во втором) элементы меняются.

Дальше монтируется помпа с новой прокладкой. Гайка шкива затягивается специальным ключом на 38 миллиметров. Надевается ремень и присоединяются все разъемы, что были сняты ранее. Как далее выполняется замена цепи ГРМ на Ниве Шевроле? Ставится на место радиатор, заливается тосол. Устанавливаются все оставшиеся детали.

После данных мероприятий выполняют запуск двигателя. если мотор запустился нормально, его нужно прогреть до рабочей температуры. Дальше следует его заглушить и проверить, нет ли течи охлаждающей жидкости. Если выполнялась замена натяжителя цепи ГРМ на Ниве Шевроле с кондиционером, дополнительно нужно заправить хладагент.

Установка поршня четвертого цилиндра в положение ВМТ такта сжатия

Поршень 4-го цилиндра в положение ВМТ (верхняя мертвая точка) такта сжатия устанавливают для того, чтобы при проведении работ, связанных со снятием цепи привода распределительного вала, не нарушалась установка фаз газораспределения.

При нарушении фаз газораспределения двигатель не будет нормально работать.

Выставляйте ВМТ по метке на звездочке распределительного вала (при установке по меткам на шкиве коленчатого вала и на передней крышке цепи привода распределительного вала в этом положении может стоять поршень либо 1-го, либо 4-го цилиндра).

После этого убедитесь в совпадении меток на шкиве коленчатого вала и крышке.

Если при этом метки вала не совпадают, значит, нарушена установка фаз газораспределения (поршень 4-го цилиндра не установлен в ВМТ).

В этом случае необходимо снять цепь привода распределительного вала со звездочки распределительного вала и провернуть коленчатый вал до совмещения меток.

Проворачивать коленчатый вал можно следующими способами.

1. Приобретите специальный ключ для проворачивания коленчатого вала за гайку крепления шкива.

Этим ключом можно проворачивать коленчатый вал и сверху моторного отсека.

На автомобиле без кондиционера коленчатый вал можно повернуть специальным накидным ключом или головкой на 38 за гайку крепления шкива привода вспомогательных агрегатов.

На автомобиле с кондиционером так повернуть коленчатый вал нельзя, из-за того, что кроме шкива привода вспомогательных агрегатов гайка тоже крепит шкив привода компрессора кондиционера.

При этом накидной ключ применить нельзя, т.как гайка располагается глубоко в шкиве, а при использовании торцовой головки не хватает места для установки воротка – он упирается в распорку рамки радиатора.

В этом случае устанавливаем коленчатый вал в нужное положение, перемещая автомобиль на четвертой или пятой передаче.

2. Включите 4-ю передачу и медленно прокатите автомобиль в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

3. Включите 4-ю передачу и вывесите одно из задних колес.

Затем поворачивайте вывешенное колесо в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

Подготовка инструментов и запчастей к замене ГРМ

Подготовьте отвертку и гаечные ключи на «8» «13» и «10», приспособления для проворачивания коленвала и дополнительные детали:

• сальник (лобовой);
• новую прокладку ГБЦ;
• прокладку помпы;
• натяжитель;
• планку-демпфер, ограничитель и успокоитель цепи;
• герметик;
• моторное масло и масленые фильтры;
• охлаждающую жидкость;
• уплотнитель коленвала;
• шестерни.

Важно! Качественно установить метки ГРМ Шнивы можно при наличии надежной цепи, исключающей наличие повреждений и растяжений. Если старая цепь вышла из строя, необходимо купить новую

Поэтапная регулировка и выставление меток ГРМ инжекторной Нива Шевроле

• Установка риски на ВАЗ-2123 1,7 с 8 кл (согласно стандарту) проводится на смотровой канаве. Поставьте машину на стояночный тормоз. Под передние колеса подкладываются башмаки.
• Нужно помыть двигатель и подкрылки.
• Снимается воздушный фильтр.
• Сливается моторное масло, открутить масляный фильтр.
• Слить охлаждающую жидкость.
• Отвинчиваются крепления крышки клапанов.
• Для предотвращения вытекания машинного масла в области головки блока, рекомендуется заменить прокладки головки блока цилиндров.
• Путем вращения шкива коленвала выставляются риски на шестерне распредвала и подшипниках.

Если распредвал вышел из строя

Распредвал на модели ВАЗ 2106 демонтируется редко. Как правило, во время ремонта или разборки. Иногда чтобы произвести его замену.

Признаки

Вначале немножко расскажем о признаках, которые говорят о том, что распредвал неисправен, изношены его шейки либо постели. Установить стучит ли вал или нечто иное в моторе ВАЗ 2106 затруднительно, но можно. Стук распределительного вала глухой и хорошо слышен. При увеличении оборотов двигателя, стук учащается.

Некоторые водители определяют стук в этом узле при помощи стетоскопа или палки через крышку клапанов. Но часто, неопытному водителю сделать это затруднительно. Вследствие этого самый лучший способ диагностики распределительного вала это снять его, вымыть и осмотреть.

Если распределительный вал неисправен, то могут наблюдаться следующие симптомы:

• глухой стук, напоминающий удары молотка;
• невозможность регулировки зазоров клапанов, во время поворачивания коленчатого вала распредвал находится постоянно в различных положениях.

В этом видео показано, как можно устранить продольное биение распределительного вала.

Наиболее достоверным методом диагностики проблем с распредвалом ВАЗ 2106 считается демонтаж его с авто и промывка. Мыть можно в бензине или иной очищающей жидкости. Далее нужно держа вал ударять по постели, при слышимости малейших стуков, устанавливаем, износ механизма. Обязательно проследите, чтобы вал не двигался в постели, потому что во время ударов об ограничитель он будет издавать глухой стук.

Распредвал оказывает большое влияние на давление в смазывающей системе. Если зазоры меж постелью и распредвалом большие, то давление будет низким, и как следствие неудовлетворительная смазка иных частей.

Причины

Главными неисправностями, вследствие которых возникает необходимость в замене распредвала, — это его износ, появление различных задиров и выемок на опорных шейках. Равным образом замена распредвала необходима, если обнаружена его деформация или трещинки. При появлении подобных неисправностей силовой агрегат утрачивает мощность, а равным образом начинает функционировать с перебоями. Проблемы с распредвалом определяются по стуку в головке блока цилиндров.

Распредвал на «шестерке» снимают редко. Кроме вышеуказанных причин для замены и перенастройки силового агрегата. После этого можно заметить значительное увеличение мощности, как на спортивных авто.

Подготовка к демонтажу ремня ГРМ

Перед началом многих работ в автомобиле, требуется снятие клемм аккумулятора. Замена ремня ГРМ Тойота Королла 4A-FE не исключение. Это необходимо для избегания короткого замыкания.

Снимаем бачок омывающей жидкости

Замена ремня ГРМ 4A-FЕ подразумевает снятие некоторого навесного оборудования. В первую очередь снимаем переднее правое колесо, предварительно поставив авто на домкрат. Затем домкрат убирается (он еще пригодится), а вместо него устанавливается подставка-тренога или любой другой упор.

Следующим процессом является снятие бачка омывателя. Снимается он с помощью ключа на 10. Первым откручивается верхний болт, затем отсоединяются входящие трубки и снимается разъем электропитания. После этого достать бачок не сложно.

Ослабляем ролик натяжителя ремня кондиционера

Далее отсоединяются высоковольтные провода и специальным ключом выкручиваются свечи зажигания.

Снятие ремня насоса кондиционера

Для снятия ремня кондиционера, необходимо на меньшем шкиве открутить гайку, а затем торцовым ключом ослабляется натяжение. После, гайка ролика откручивается, а ремешок демонтируется.

Демонтируем генератор

Отсоединяем провода от генератора

Определяем нахождение разъемов генератора и отсоединяем их. После отключаются подходящие к нему провода и отщелкивается контактная фишка.

Чтобы снять провода, требуется снять пластиковую накладку сбоку от крышки клапанов.

Осевой болт генератора

С помощью ключика на 14 откручивается верхний осевой болт крепления генератора, а затем нижний болт. После этого ремешок начинает ослабевать, а когда он провиснет основательно, то откручиваем генератор с оставшихся мест крепления и снимаем его полностью.

Демонтируем генератор

Снятие ремня гидроусилителя

Следующей помехой, при замене ГРМ Тойота Королла 4A-FE, является ремешок гидроусилителя руля.

Натяжитель ремня ГУРа

Необходимо ослабить два болта в следующей последовательности: сперва болт натяжения, а после него центральный осевой. Вооружившись монтировкой, сдергиваем ремешок со шкива водяного насоса.

Осевой болт ГУРа

Чтобы не повредить кожух ремня ГРМ, нужно снять шкив помпы, открутив четыре болта фронтальным ключом на 10. Со снятием навесного оборудования покончено.

Демонтаж клапанной крышки

После проведенных манипуляций, приступаем к снятию клапанной крышки, которая крепится четырьмя болтами на резиновых уплотнительных гайках, и одной возле кронштейна ВВ-проводов.

Места крепления клапанной крышки

Первыми снимаем шланги с сапуна и клапана вентиляции картерных газов. Затем окручиваем болты ключом на 10 и снимаем, собственно, крышку, которая установлена в пазы.

Состояние двигателя по увиденному после снятия клапанной крышки установить невозможно, но качество используемого масла и его моющие свойства определяются по количеству сальных отложений под ней

Также следует обратить внимание на состояние сальников свечных колодцев. Если они стали излишне жесткие, то сейчас самое время приобрести новые и осуществить замену

Код оригинальной запчасти – 11193-15010. Выколачиваются они после отгибания крепящих их усиков.

Замена сальников свечных колодцев

Устройство и предназначение распредвала

При всем многообразии элементов и сопряженных систем мотора автомобиля силовая установка представляет собой рационально слаженный единый механизм. Мотор «шестерки» представлен «движком» четырехтактного типа, причем сменяемость тактов строго регламентирована. Этим и определяется назначение распредвала ВАЗ 2106, цена которого относительно высока и составляет 1000-1200 рублей, в зависимости от фирмы-производителя.

Классический распредвал ВАЗ 2106 отвечает за последовательность (установленную очередность) работы клапанных элементов на открытие и закрытие изделия для отвода газовых продуктов сгорания воздушно-бензиновой смеси и работу впускного топливопровода.

Основное рабочее тело распределительного вала – кулачки, которые посредством воздействия на них других элементов изделия, в том числе цепи распредвала, «открывают» клапана с заданной периодичностью. Непосредственно цепь распредвала осуществляет взаимодействие шестерни и звездочки распредвала «шестерки» путем цепной передачи.

Каждому клапану соответствует отдельный кулачок, который при эксплуатации воздействием толкателя на выступающий сегмент давит на клапанный элемент, что вызывает его приподнимание, отчего в цилиндр в зависимости от положения элемента, либо идет поступление топливно-воздушной смеси, либо осуществляется вывод отработанных газов. При освобождении толкателя от контакта с выступающим элементом пружина своей силой растяжения «захлопывает» клапанный элемент.

Шейка опоры распредвала ВАЗ 2106 служит для монтажа изделия на отведенное положение. Сопрягаемые детали получают закалку помощью высокочастотного тока и проходят смазку в ходе эксплуатации.

Снимаем старый и ставим новый ремень ГРМ

Мы закончили освобождать место и можем поменять ремень ГРМ. Ослабляем болт крепления натяжного механизма. Нам понадобиться ключ “на 13”. Демонтируем ремень с роликами. Ставим новый ремень аккуратно вставляя его в шкивы распредвала и коленвала. Берём Г-образные щипцы и вставляет концы во внутренней части ролика, по часовой стрелке. Не забываем вставить метки параллельно друг другу.

После совмещения меток необходимо плотно затянуть гайку. Перед тем как возвращать остальные детали на место, нужно проверить выполненную работу. Проверните шкив на пару оборотов и посмотрите на метки. Метки должны четко совпадать друг с другом, лишь после этого работу можно заканчивать.

Замена ремня ГРМ без меток

В некоторых случаях необходимо произвести установку ремня при отсутствии меток.

Для этого потребуются:

Первым делом снимите защитную крышку ремня, выкрутите свечи.

Рассмотрим подробно процесс замены ремня без меток на 8-ми клапанном двигателе.

1. Необходимо выставить распределительный вал в перекрытие, например, удобно выбрать второй цилиндр. Для этого вам потребуется штангенциркуль и отвёртка. Медленно крутите по часовой стрелке распредвал и смотрите положение перекрытия. Для этого воспользуйтесь штангеном. Поставьте его на компенсаторы и вращайте распредвал до той точки, когда компенсаторы будут на одинаковой высоте. То есть положение у штангена должно быть прямое, а не скошенное.
2. После определения перекрытия необходимо выставить ВМТ (верхнюю мёртвую точку) второго цилиндра. Вставляем отвёртку в свечной канал. Медленно вращаем двигатель, только по ходу движения двигателя, чтобы поршень поднимался вверх. В определённый момент вы почувствуете, что маховик стал легко вращаться. После этого необходимо рукой почувствовать нижнюю и верхнюю точку и выставить верхнюю.
3. После настроек оденьте новый ремень, чтобы он совпал возможно потребуется немного провернуть его. А также натяните его.
4. Следущая стадия — проверка установки ремня. Вращайте маховик, ищите на нём риску. Устанавливайте её в верхнее положение и проверяйте метки на распредвале. В случае если настройка произведена неточно, риски будут уезжать.

На 16-клапанном моторе (2 распредвала) установка выполняется по тому уже принципу.

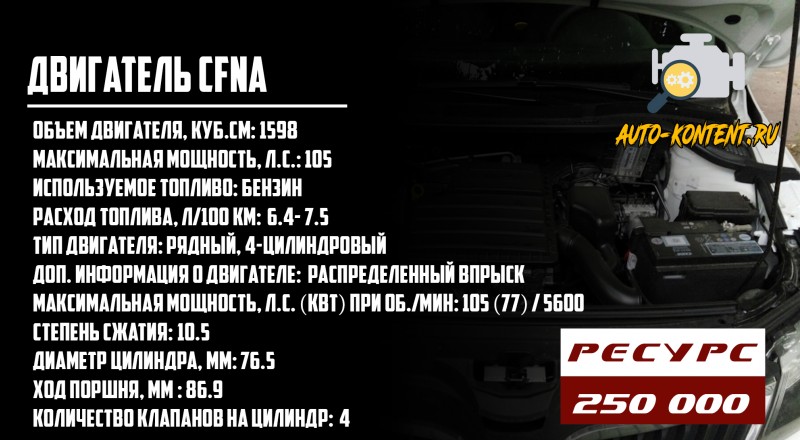

CFNA

105-сильный 1.6-литровый двигатель под маркировкой CFNA на хорошем счету у отечественных водителей. Хотя без некоторых недостатков не обошлось. В первую очередь следует сказать, что рядный 4-цилиндровый ДВС с точным рабочим объемом 1598 куб. см. Его поршень ходит на 86.9 мм, а диаметр цилиндров составляет 76.5 мм. Система питания инжекторная. По своей сути является копией с некоторыми конструктивными изменениями двигателя BTS. Блок цилиндров полностью алюминиевый, гильзы чугунные – старая и проверенная временем компоновка. «Голова» 16-клапанная с гидравлическими компенсаторами, в приводе цепь ГРМ, мотор находится под управлением электронного блока Magneti Marelli 7GV. Но в сравнении с предшественником в нем отсутствует фазорегулятор на впуске.

Двигатель CFNA максимально прост в конструкции, отсюда и надежен. Да, здесь могут возникнуть проблемы с поршневой группой, но умеренная эксплуатация и качественное обслуживание предотвращают многие поломки. Плюс он крайне экономичен как для мотора с распределенным впрыском топлива. Его охотно ремонтируют в мастерской – запчастей хватает практически везде. Первое время авто с CFNA под капотом отзывали по причине дефекта поршней. Они стучали о стенки цилиндров, поэтому производитель был вынужден менять по гарантии поршни в ходе отзывной компании. Но со временем стало понятно, что кардинально ситуацию отзывная компания не поменяла, и через определенный километраж поршни вновь начинали стучать. Многие автомобилисты нашли решение в установке других кованых поршней от проверенных изготовителей.

Цепь ГРМ также не отличается ресурсом, но отходить 100-150 тыс. км способна, впрочем, это не так много, ведь изготовитель заявляет срок службы цепи, равный эксплуатационному ресурсу ДВС. Радует, что замена обходится сравнительно дешево. На выпускном коллекторе могут образоваться трещины. Оригинальный меняли сразу по гарантии, если вы не вошли в число таких счастливчиков, стоит немного потратиться и выполнить его замену самостоятельно. Корпус воздушного фильтра ненадежен, дроссельная заслонка тоже, как и левая подушка двигателя. В общем, мелкого ремонта может хватать даже на относительно невысоком пробеге. Реальный ресурс двигателя Шкода Рапид – 250 000 километров.

Заключение

Теперь Вы знаете как поменять ремень ГРМ самому. Замена приводных ремней, это несложное, но очень тяжкое занятие. Главное не перетягивать натяжной механизм. От сильного натяжения ремень очень быстро порвется и наоборот, если недостаточно натянуть его он быстро придет в негодность. Ремень ГРМ, это один из важнейших элементов в правильной работе двигателя внутреннего сгорания. Сам по себе он является довольно простой составляющей, но будучи частью сложного механизма без него некуда

Без ремня машина не поедет и очень важно выбрать качественный ремень в правильном магазине. Не экономьте на таких вещах, если не хотите потом остаться без двигателя

Двигатель одна из самых дорогих частей Вашей машины, а несвоевременная замена может попросту испортить его. Как бы то ни было, если движок «стуканет», то пиши пропало, это либо новый двигатель либо капитальный ремонт. Это выльется Вам в копеечку. В любом случае нужно иметь в постоянном пользовании надежных автослесарей, которые помогут Вам в случае поломки. И хороший магазин с запчастями.
