Что такое ISO ?

Немного теории: распиновка ISO разъема магнитолы – это определение по функциональности контактов в штекерах, в соответствие с их нумерацией. ISO разъем магнитолы — это разъем для подключения штатной магнитолы автомобиля, сертифицированный по международным нормам.

При попытке самостоятельно заменить, к примеру, авто проигрыватель от Pioneer на JVC, владельцы автомобилей сталкиваются с ситуацией, когда провода в штекере перепутаны или даже не подходят по формам разъемов. Для того, чтобы решить этот вопрос, надо купить iso штекер, который продаётся в любом магазине автозапчастей. После чего и провести распиновку разъема штатной магнитолы согласно схеме.

Механические неполадки

Автовладельцу для диагностики придется демонтировать ЭСП. Снять его можно быстро и без особых усилий, воспользовавшись инструкцией:

• уберите дверную карту;
• снимите стеклоподъемник;
• осмотрите его на предмет повреждений;
• извлеките мотор.

Чаще всего неисправность связана с износом зубьев ролика или обрывом тягового троса. Их нужно будет заменить, но лучше поменять всю механическую часть устройства.

Если ЭСП функционирует, но плохо, например, поднимается рывками, с применением дополнительной физической силы, то можно попробовать заменить шестерню и очистить корпус от грязи.

Причину, по которой не работает стеклоподъемник на автомобиле марки Лада Калина, вполне реально диагностировать и исправить самостоятельно.

Сокеты евро, ISO и работа с ними

Специалисты разъемы питания называют не фишками, а сокетами. Данный термин пришел из электроники и подразумевает место подключения. Распиновка представляет собой также способ включения электронного устройство к бортовой системе автомобиля. При этом схема фишки магнитолы может отличаться для автомобилей, например, Тойота, Митсубиси или Вольво, а также по маркам моделей – Sony, Pioneer, JVC и другие.

Разъем автомагнитолы EURO ISO

Обратите внимание, что ко всем автомагнитолам выпускаются переходники на евроразъем, это помогает избежать проблем с распиновкой и позволяет унифицировать и защитить «родные» соединения от поломки при отключении. Именно эти разъемы принято называть фишками, хотя термин позволяет трактовать толкование гораздо шире

Евроразъем также относят к разъему ISO.

Фишки (разъёмы, переходники, адаптеры) для подключения магнитол

Нормальный показатель напряжения в генераторе ВАЗ-2110

Чтобы проверить напряжение генератора, необходимо завести мотор и отключить всю нагрузку. В этом случае мультиметр должен показывать 14.3 -15,5 Вольт (смотрите видео в конце статьи). Допускается отклонение на 0,1 Вольта в одну и другую сторону.

После этого необходимо поочередно подключать потребителей и проверять напряжение генератора.

В идеале оно должно «подсесть» где-то на 0,2 Вольта при включении каждой новой нагрузки. При этом общее U не должно опуститься ниже уровня 12,8 Вольт. В противном случае АКБ разрядится.

Чтобы убедиться в работоспособности источника питания, рекомендуется выполнить проверку под нагрузкой.

Для начала вспомним, что напряжение бывает трех видов:

• Номинальным — указывается в инструкции по эксплуатации. Оно составляет 12 Вольт. Этот показатель далек от реального значения U.
• Фактическим. Здесь речь идет о параметре напряжения после установки, подключения и начала пользования АКБ автомобиля. В среднем этот параметр 12.6-13,2 В (об этом упоминалось выше).
• Под нагрузкой. Здесь параметр напряжения, которое выдается генератором, может меняться.

С виду исправная батарея, имеющая на выходе 12 В, может существенно «подсаживаться» после включения потребителей. В процессе проверки применяется дополнительное устройство — нагрузочная вилка, позволяющая обеспечить повышенную нагрузку на АКБ.

Если емкость вашего аккумулятора составляет 60 мА*ч, величина нагрузки должна быть равна 120 А. Продолжительность подключения — 3-5 секунд.

Об исправности источника питания можно говорить, если напряжение не опускается ниже 9 Вольт. Если же параметр снизился до 5-6 В, это свидетельствует о полном разряде АКБ. После проверки под нагрузкой напряжение должно вернуться до уровня 12,2-12,4 В.

При обнаружении сильной просадки необходимо проверить АКБ, а после еще раз повторить эксперимент с вилкой. При отсутствии просадки можно говорить об исправности батареи.

Если оно ниже, это свидетельствует о выходе из строя генератора. Нижним критичным пределом является 13,0 В.

Если напряжение генератора автомобиля сильно низкое, не торопитесь делать выводы — убедитесь, что контакты на АКБ не окислились. Если это так, протрите их с помощью шкурки.

Распиновка ISO

На многих новых магнитолах все чаще применяется евроразъем. Он представляет собой прямоугольный шестнадцатиконтактный штекер, состоящий из одной или двух равных частей. На автомобиле устанавливается вилка ISO, позволяющая подключить любую автомагнитолу, имеющую соответствующий коннектор. Распиновка ISO не зависит от модели магнитолы, оснащенной таким разъемом.

Верхний силовой разъем А

Он используется для подачи тока от бортовой сети автомобиля, а также для снятия питания на активную антенну или усилитель, для отключения звука и подачи сигнала управления подсветкой. Согласно стандарту, используется маркировка проводов по цветам:

• желтый — прямое подключение к аккумулятору ТС, также по нему идет питание оперативной памяти ресивера, обеспечивающей хранение настроек, заданных пользователем;
• красный — по нему подается основное питание;
• черный — это масса, отрицательный полюс, соединенный с корпусом ГУ;
• синий с белой полосой — когда автопроигрыватель включен, подается напряжение 12 В на усилитель активной антенны или контроллер дистанционного управления усилителя мощности автозвука;
• оранжевый — на него подается сигнал с переключателя габаритных огней автомобиля для управления подсветкой клавиш и дисплея;
• коричневый — используется для отключения звука, например, во время разговора по телефону.

Стоит учесть, что применяются две системы подачи питания. В первом случае желтый и красный провода на цоколевке соединяются вместе. Питание магнитолы не зависит от положения ключа зажигания.

Вторая система предусматривает подключение красного провода через замок зажигания, а желтого — напрямую к бортовой сети. Благодаря этому питание магнитолы связано с положением ключа. Когда зажигание выключено, можно извлечь или вставить компакт-диск. Также обеспечивается ход встроенных в аудиосистему часов и сохранение таких настроек, как параметры звука и радиоканалы.

Распиновка ISO-разъема магнитолы, предназначенного для подачи питания, осуществляется следующим образом. Контакты 1, 2 и 3 зарезервированы и используются некоторыми головными устройствами для задействования дополнительных функций. К контакту 4 присоединяется желтый провод, а к штырьку 5 — сине-белый. К контакту 6 подводится оранжевый провод. Штырек 7 соединен с красным проводом, а восьмой — с черным. Этот разъем нередко окрашен в коричневый цвет.

Нижний акустический разъем В

Он используется для подачи усиленного звука с автопроигрывателя на колонки. Провода, по которым непосредственно идет переменный ток с микросхемы, имеют сплошную окраску, а на провода, соединенные с массой, нанесены черные полоски. Цветовая маркировка осуществляется следующим образом:

• белый провод присоединяется к левой передней колонке;
• серый провод подключается к правой фронтальной колонке;
• зеленый провод подключается к левой задней колонке;
• фиолетовый провод соединяется с правым задним динамиком.

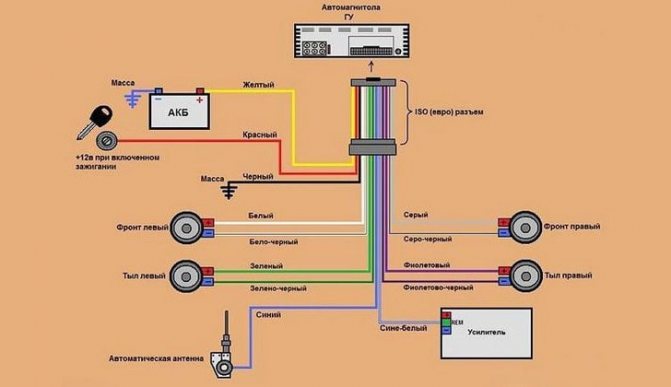

Распиновка фишки магнитолы, предназначенной для подключения колонок, производится следующим образом:

• фиолетовые провода подключаются к контактам 1 и 2;
• серые — к контактам 3 и 4;
• белые — к контактам 5 и 6;
• зеленые — к контактам 7 и 8.

Схемы распиновок магнитол популярных производителей

Перезвоните мне

Для чего это нужно знать?

Приобретая новый или подержанный автомобиль, владельца зачастую не удовлетворяет качество звучания или другие параметры и функции, штатной или установленной прежним хозяином, магнитолы. И при попытке самостоятельно заменить, к примеру, авто проигрыватель от JVC на аппарат фирмы Pioneer, в Форде Фокус, сталкиваются с ситуацией, когда все провода перепутаны или даже не подходят по формам разъемов.

Для того что бы, решить эту проблему, необходимо приобрести, достаточно дешевый по своей стоимости, iso штекер, которые продаются в любом магазине автозапчастей. После чего и провести распиновку разъема штатной магнитолы, по следующим рекомендациям.

Инструкция по распиновки (определение цветов и функций проводов) штатной магнитолы в автомобиле Форд Фокус, через штекер стандарта iso

Из-за разных по своей форме контактов магнитолы и ISO разъема, используют переходники, индивидуальные для каждого бренда автамагнитол.

Так как,все автомобильные проигрыватели подсоединяются через ISO разъемы, колоду прямоугольной формы находящуюся сзади нее (магнитолы), сама форма штекера стандартна. Состоит такой разъем европейского образца (евро разъем) из двух штекеров, также прямоугольной формы. Иногда встречаются соединители, объединенные в одну колодку.

Распиновка разъема магнитолы через две колодки Pioneer выглядит следующим образом:

1. Верхняя колодка:

• Увеличение/уменьшение громкости звучания на скорости (цвет провода может быть произвольным).
• Провод отвечающий за временное отключение звука (MUTE), к примеру, при телефонном звонке и прочее.(также, свободной окраски).
• Пустой контакт.
• Режим АСС (подключение к замку зажигания где плюс появляется после поворота ключа и исчезает после выключения зажигания), желтый провод.
• Электропитание от 12 вольт антенны приемника (провод синего цвета).

• Оранжевый провод, управляющий подсветкой авто 12проигрывателя.
• 12 вольт зажигания авто (красный).
• Масса-заземление, минусовой потенциал бортовой сети, сегда соединена с корпусом автомобиля(провод в черной изоляции). Заземления как такового в автомобиле не существует, так как это не стационарное устройство.

1. Нижняя колодка:

• Плюс правого заднего динамика акустической системы — фиолетовый провод.
• Минус — черный и фиолетовый.
• Правый передний, плюс — серый провод.
• Правый динамик (передний) минус — черный и серый цвет.
• Левый передний динамик, плюс — белый, минус — черный и белый. Провод.
• Задние динамики(плюс и минус), зеленый и черный, зеленый.

Конструкция разъемов магнитол и особенности их установки

Распиновка разъемов магнитолы стандарта ISO

Все разъемы автомагнитол имеют принципиально одинаковую конструкцию — это колодка из диэлектрического материала (обычно из негорючего пластика), в которой установлены металлические контакты, а с обратной стороны выведен жгут проводов. Форма и размеры колодки, а также расположение в ней контактов зависит от стандарта.

Жгут проводов для присоединения колодки к деталям магнитолы, акустическим системам и автомобильной электросети, выполнен из проводов в цветной изоляции, каждый из которых имеет свое назначение. В большинстве разъемов, независимо от стандартов и производителей, для выполнения соединений одинакового назначения используются провода с изоляцией одинакового цвета. Например, подключение к «массе» всегда выполняется черным проводом, правые акустические системы подключаются серым и фиолетовым проводниками, левые — зелеными и белыми, питание +12/24 В подается по желтому проводу, и т.д.

Однако следует учитывать, что стандарт ISO не определяет назначение проводов и контактов в разъемах, поэтому многие производители используют свои схемы подключения, в которых цвета проводов могут не совпадать с указанными выше. Поэтому перед монтажом необходимо уточнять назначение проводников в автомобиле.

Как правило, разъемы автомагнитол продаются с монтажными проводами небольшой длины (15-30 см) в полимерной изоляции, которые после зачистки концов можно монтировать к соответствующим клеммам. Разъемы-переходники также имеют провода, однако на обоих концах жгута расположены разъемы различных стандартов, так что при их монтаже нет необходимости зачищать провода или выполнять иные операции.

Гусеничный вездеход

Подключение питания

Подключение питания – этап, на котором совершается большинство ошибок при подсоединении магнитолы.

Для получения после установки чистоты воспроизведения черный и желтый провода лучше подключить к АКБ. На желтом проводе установить дополнительный предохранитель на 10-20 А. Красный провод подсоединяется в цепь зажигания.

Как правило, красный и желтый провода подключают вместе, так магнитола работает независимо от выключенного зажигания. Но у такого варианта есть нюанс – магнитола будет сажать АКБ, т.к. все время будет находиться в спящем режиме после отключения. Чтобы исключить возможность разрядки аккумулятора из-за этого нюанса, на красный провод дополнительно ставится кнопка отдельного отключения, благодаря которой при длительной стоянке машины питание будет отключаться самостоятельно.

У большинства людей возникает желание заменить стационарную магнитолу на встраиваемую. На такое решение может натолкнуть то, что заводские магнитолы не всегда выдают нужное количество ватт или дают мало мощности для установленных колонок.

Читать далее: Ремонт порогов авто подготовка и выполнение работ

Главное правило при замене стационарных магнитол на встраиваемые – это правильный подбор переходников и сопутствующих разъемов.

Так, магнитола KY83190A, которая устанавливается на автомобили марки Lifan, имеет собственные штекеры и встраивается в уже предоставленное производителем штатное место 2Din. Для использования магнитолы марки KY83190A на других автомобилях требуются специальные переходники на штекеры стандарта ISO.

Производитель магнитолы марки JVC уже заранее позаботился о том, чтобы покупатель при приобретении его автомагнитолы смог самостоятельно ее установить. В комплекте с ней идут специальные шпильки для фиксации сзади и спереди для удобства установки. Модели JVC подключаются через ISO-разъем.

Для качественного звучания музыки нужно предохранитель на торцевой стороне магнитолы переставить в соседнее гнездо, а к АКБ подсоединить провод КП и ЖБ провод заизолировать. Также лучше отдать предпочтение проводам более высокого качества. Возьмем в пример магнитолу марки SONY, большинство из них также подключается по стандартной схеме через ISO-разъем, но бывает, что на некоторых моделях стоят ISO-коннекторы. Они индивидуальные, и к ним нужно выбирать переходники ISO, либо обрезать провода и соединять их с коннекторами по схеме.

Конечно же, для подключения обрезать провода не рекомендуется, но если так получилось, то лучше использовать термоусадочные кембрики, а не изоленту, так как зимой она отслаивается, что может привести к короткому замыканию. В любом случае, подключение автомагнитолы станет более удобным, если в ней уже имеется ISO-разъем.

Что касается автомагнитолы Pioneer, то она тоже имеет разъемы подключения ISO. Разъем для подключения магнитолы Pioneer имеет два штекера: черный (от него происходит питание магнитолы) и коричневый (который производит выход акустики на магнитолу). При монтаже магнитолы Pioneer нужно верно присоединить красный положительный провод и использовать предохранитель от АКБ.

Таким образом, подключение ISO-разъема магнитолы значительно облегчает процесс работы.

Недостатки и достоинства модели

Двигатель ваз 2107 инжектор имеет ряд преимуществ перед карбюраторными модификациями:

• электронный механизм управления обеспечивает устойчивую работу движка при любых условиях эксплуатации;
• наличие катализатора и оптимальное соотношение воздуха к топливу уменьшает количество вредных веществ в отработанных газах;
• хорошо заводится в холодное время и реже глохнет при неумелом запуске;
• зазоры в клапанах и натяжение цепи регулируются автоматически, что уменьшает шумность силового агрегата;
• плавная диаграмма крутящего момента — высшая точка достигается в большом диапазоне оборотов.

Наряду с позитивными качествами существуют некоторые недостатки:

высокие требование к качеству топлива

Использование низкокачественного бензина приведет к засорению фильтров, форсунок и поломке подкачивающего насоса;
низкое расположение катализатора выхлопной трубы, поэтому проезжать препятствия нужно осторожно;
мало места в подкапотном пространстве. Это затрудняет доступ до некоторых узлов

Однако инжекторное питание имеет длительный ресурс и не требует частого обслуживания;
не ремонтируется в гаражных условиях. При возникновении неисправностей нужно обращаться в сервисный центр. Диагностика поломок проводится с использованием специального оборудования, которое считывает данные с датчиков и ЭБУ;
наличие автоматического оборудования повышает стоимость в ремонте.

Что такое iso, iso-разъем и распиновка

Итак, ISO (в русском прочтении – ИСО). Аббревиатурное название Международной Организации Стандартизации (International Organization Standardization). Организация была создана в 1946 году для определения единых технических стандартов товаров и услуг (кроме электроники и электротехники) и их сертификаций.

Разъем — электротехническое устройство для механического соединения (разъединения) электроцепей. Кстати, не вполне понятно, почему такое соединение отмечается как iso. Ведь, как мы только что упомянули, стандартизацией товаров из группы электротехники занимается МЭК (Международная электротехническая комиссия).

Распиновка (русский вариант – цоколевка). Слово происходит от английского «пин», что означает контакт, вывод. Из этого следует, что распиновка – это описание выводов разъемов в электротехнике. Информация по цоколевке может быть представлена в виде:

• схемы;
• таблицы;
• словесного описания (которым мы и будем пользоваться в дальнейшем).

Закончив с определениями, переходим к основной теме данной статьи – подключение iso-разъема магнитолы.

Особенности подключения iso-переходника для магнитолы на Кадиллак

Никаких принципиальных технических различий между iso-переходником для магнитолы Toyota или iso-переходником на магнитолу Renault нет. Да и быть не может. По той причине, что iso — это общепринятый мировой стандарт для товаров, услуг и технологий, призванный объединить и тем самым повысить уровень эффективного взаимодействия между различными отраслями производства разных стран и потребителями. То есть, в нашем случае, к примеру, iso-переходник для магнитолы Sony от такого же, но для проигрывателя фирмы Пионер, будет отличаться только фирмой, его выпустившей, разделением адаптера на одну или две головки и ценой. Ну и, конечно, о чем мы упоминали в начале нашей статьи, внешней формой.

Само подключение автомагнитолы производится простым соединением через переходник от проигрывателя к системам автомашины.

Критерии выбора компрессорного оборудования

Как закрыть стекло, если не работает стеклоподъемник

Если отказал подъемный механизм и нет возможности сразу обратиться к мастеру, остается 2 выхода из ситуации:

• отремонтировать самому;
• найти временное решение.

Возможно, закрыть стекло в машине, если сломался стеклоподъемник, у вас получится простым способом.

Не вскрывая дверь

Если окно не полностью погружено внутрь двери, попробуйте такой метод:

1. Откройте дверь.
2. Зажмите стекло между ладонями с внешней и внутренней стороны.
3. Постепенно подтягивайте вверх до упора.

Как закрыть стекло в машине руками

Вероятность возвращения стекла в исходное положение зависит от характера неисправности подъемного механизма.

Если окно открыто совсем, сделайте следующее:

1. Возьмите прочную бечевку или леску.
2. Из проволоки, скрепки, шпильки согните крючок.
3. Прочно прикрепите крюк к леске.
4. Заправьте приспособление внутрь двери.
5. Зацепите стекло снизу.
6. Подтяните его наверх.

В случае неудачи, чтобы закрыть окно в машине, если не работает стеклоподъемник, нужно обеспечить доступ к механизму.

Со вскрытием двери

Лучший способ закрыть стекло в машине, если сломался стеклоподъемник — купить комплект для ремонта и устранить неисправность самому.

Вскрытие двери

Если нет запасных деталей, действуйте так:

Подготовьте отвертку и пассатижи.
Осторожно снимите дверную панель.
Отогните стопорную планку.
Раскрутите крепежный болт, снимите рамку.
Поднимите стекло и прочно зафиксируйте подпоркой.

В качестве опоры возьмите любой предмет нужного размера.

Распиновка для различных марок авто и магнитол

Распайка линейных выходов на штатной магнитоле зависит от марки авто и головного устройства.

Перед распиновкой разъемов автомагнитолы необходимо ознакомиться с информацией, представленной на крышке устройства и в инструкции к нему.

Toyota

Для стандартного штекера: 1 — А+, 2 — GND, 3 — BAT+, 4 — подсветка, 5 — регулировка антенны, 9-16 — динамики (RR+, RR- , RF+, RF- , LF+, LF- , LR+, LR-).

Универсальный разъем для большинства моделей: 1 — ANT, 3 — линейный выход LR, 4 — GND линейных выходов, 5 — линейный выход RR, 6 — CD in LCH, 7 — CD in GND, 8 — CD in RCH, 9 — CD reset, 10 — CD clock out, 11 — CD DSPL select, 12 — CD data out, 13 — CD clock in, 14 — CD data in, 16 — A+, 17 — GND, 18 — ANT GND, 22-27 и 29-30 — динамики (LF- , LR+, RF- , RR+, LF+, LR- , RF+, RR-), 28 — CD mute, 31 — ANT CONT, 32 — CD ACC CONT, 33 — AMP CONT, 34 — B UP.

Nissan

Стандартная схема: 1-6 — динамики (LR+, RR+, LR- , RR- , LF+, RF+), 7 — A+, 8 — подсветка, 9 — BAT+, 10 — динамик LF- , 11 — динамик RF- , 12 — управление антенной, 13 — GND.

Honda

Стандартный разъем: 1 — динамик RR+, 2 — динамик LR+, 3 — подсветка, 4 — BAT+, 5 — A+, 6 — управление антенной, 7-10 — динамики (LF+, RF+, RR- , LR-), 13 — GND, 14-15 — динамики (LF- , RF-).

Универсальные разъемы: 1 — A+, 2 — BAT+, 3 — GND, 4 — пустой, 5-12 — динамики (RR+, RR- , LF+, LF- , RF+, RF- , LR+, LR-).

Alpine

Alpine TDE-7823W: 1 — BAT+, 2-5 — динамики (LR- , LR+, RR- , RR+), 7 — управление усилителем, 8 — регулировка антенны, 9 — GND, 10-13 — динамики (LF- , LF+, RF- , RF+), 16 — A+.

Alpine 7190M: 2 — управление усилителем, 8 — GND линейных выходов, 9-10 линейные выходы (R, L), 13 — антенна, 27-28 — динамики (LR+, LR- и LF- , LF+), 29 — GND, 31 — BAT+, 32 — A+, 34-36 — динамики (RR+, RR- и RF- , RF+).

Mitsubishi

Для всех моделей: 1-2 — динамики (RR+, LR+), 3 — антенна, 4 — подсветка+, 5-8 — динамики (LF+, RF+, RR- , LR-), 10 — A+, 11- BAT+, 12 — подсветка, 13-14 — динамики (LF- , RF-), GND — обод разъема.

Kenwood KDC KRC

Есть несколько вариантов распиновки фишки магнитолы этого производителя, зависящих от модели аппарата:

1. KDC5040R и др.: 1 — GND, 2 — A+, 3 — антенна, 5-8 — динамики (RF+, RF- , LF- , LF+), 9 — BAT+, 10 — подсветка, 11 — TEL mute, 12 — EXT AMPL CONT, 13-16 — динамики (RR+, RR- , LR- , LR+).
2. KRC155D: 1 — GND, 3 — A+, 5 — BAT+, 8-9 — динамики.
3. KDC84R и др.: 1 — вход A, 2 — GND входа A, 7-10 — линейные выходы (L, R, R, L), 11 — вход A, 17-20 — GND линейного выхода (L, R, R, L), 25 — GND, 26 — A+, 27 — усилитель, 33 — BAT+, 34 — подсветка.
4. KRC752R: 1 — ANT GND, 4 и 28 — выход L, 5, 18, 27 и 39 — GND выходов (L, R, L, R соответственно), 8 — подсветка, 9 — BAT, 10-13 — динамики (LR- , LR+, LF+, LF-), 14 — ANT, 17 и 40 — выход R, 20 — антенна, 21 — A+, 22 — GND, 23-26 — динамики (RR- , RR+, RF+, RF-), 36 и 48 — интерфейс телефона.

КA-6721KN

Как включить и выключить

Чтобы включить головное устройство, требуется предварительно обеспечить подачу напряжения, повернув ключ в замке зажигания. Затем пользователь активирует устройство нажатием на кнопку SRS/OFF. При включении на дисплее отображается частота принимаемой радиостанции или параметры трека, воспроизводимого проигрывателем. Не рекомендуется оставлять головное устройство включенным при заглушенном двигателе, поскольку существует вероятность разрядки аккумулятора автомобиля.

При работающем моторе можно выключить магнитолу Pioneer путем снятия фронтальной панели. Допускается отключить устройство длительным нажатием на кнопку SRS/OFF, предварительно необходимо зайти в меню регулировки и отключить параметры энергосбережения. Магнитофоны, оборудованные инфракрасным управлением, отключаются нажатием на клавишу, вынесенную на пульт (реализовано только на части моделей).

Как перезагрузить

При некорректной настройке или сбоях рабочего алгоритма микропроцессора рекомендуется вернуть параметры проигрывателя к заводским значениям. Чтобы перезагрузить головное устройство требуется нажать тонким предметом на скрытую кнопку RESET, размещенную на фронтальной панели. Изделия со съемной панелью оснащаются клавишей на передней части корпуса (рядом с коммутационной колодкой). Кнопка удерживается нажатой 4-5 секунд, для дальнейшей эксплуатации требуется настроить параметры магнитофона.

Как управлять магнитолой

Управление магнитолой выполняется поворотным регулятором и кнопками, расположенными на фронтальной панели. Назначение клавиш, указанное в инструкции по эксплуатации, зависит от модификации мультимедийного устройства. Часть головных устройств поддерживает штатные кнопки управления, вынесенные на рулевое колесо.

Пульт подключается через специальный конвертер сигнала к разъему, расположенному на задней стенке корпуса. На части изделий встречается инфракрасный пульт, на панели имеется приемник сигналов, закрытый затемненным стеклом.
