У этого термина существуют и другие значения, см. Генератор.

Автомоби́льный генера́тор

— устройство, обеспечивающее преобразование механической энергии вращения коленчатого вала двигателя автомобиля в электрическую.

Автомобильный генератор используется для питания электропотребителей, таких как система зажигания, автомобильная светотехника, бортовой компьютер, система диагностики и другие, а также для заряда автомобильного аккумулятора. К автомобильным генераторам предъявляют высокие требования по надёжности, так как генератор обеспечивает бесперебойную работу большинства компонентов современного автомобиля. Типовая мощность современного генератора в легковом автомобиле около 1кВт.

Как проверять амперы в разных устройствах?

Есть несколько видов проверки.

Машины и планшеты по-разному заряжаются

В зарядном устройстве

Зарядный прибор нужно проверять, если есть необходимость определить причину, по которой он неисправен. Сила тока у каждого определенного прибора отличается. Например, на телефонных и планшетных устройствах она одинаковая, а на автомобильных намного больше.

К сведению. Допустимая норма указана на этикетке изделия или нанесена на корпус, как маркировка.

Принцип действия точно такой же. Отличие заключается в том, что при малых размерах контактов на разъеме сложно выполнить подсоединение щупов.

Клеммы следует правильно подключать

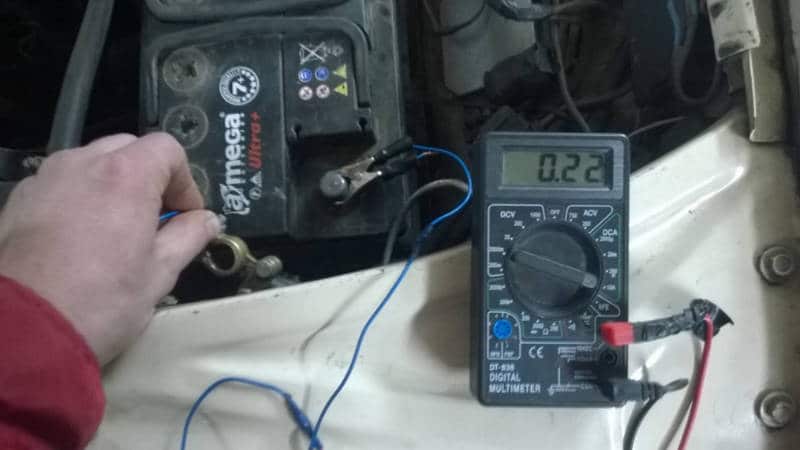

Как измерить амперы мультиметром в зарядном устройстве, если в разъем не входят щупы:

• Внутрь контактов вставляются швейные иглы из стали.
• Для этого используют плоскогубцы, а на руки надевают перчатки.
• К кончикам иглы нужно подсоединить щупы через нагрузку.
• Если это невозможно, то нужно разобрать корпус агрегата. Так можно подключить щупы на вывод ЗУ в том месте, где припаян каждый кончик электрического провода.

Нужно грамотно соблюдать технику безопасности и обращать внимание на рекомендации от производителя. В некоторых изделиях запрещено вскрывать крышку, а другие и вовсе одноразовые, то есть не подлежат ремонту

С авто необходимо быть осторожным

В аккумуляторе

Проверить литий-ионный аккумулятор на автомобиле можно, выполнив следующее:

• Мультиметр ставится в режим вольтметра, на котором исследуется напряжение.
• Устанавливают диапазон в 0-20В.
• Замерять аккумулятор желательно только при отключении от питания транспортного средства.
• Красный щуп прикладывается на положительное гнездо.
• Черный щуп кладется на отрицательное гнездо через нагрузку.
• Полученные показания нужно зафиксировать.

Плохой аккумулятор на заведет авто Теперь необходимо оценить результат:

• Напряжение = 12,6 вольт. Устройство пригодно для эксплуатации. Нет необходимости выполнять зарядку.
• Напряжение меньше 12 В. Автомобильную батарею нужно поставить на зарядку. Она разрядилась.
• Показания более 15 В. Такой прибор запрещено применять. Это приведет к порче генератора. Необходимо приобретение нового аккумулятора.

К сведению. Чтобы получить точные данные, измерять их нужно спустя 6 часов после отключения от автомобиля.

В ИП большие токи

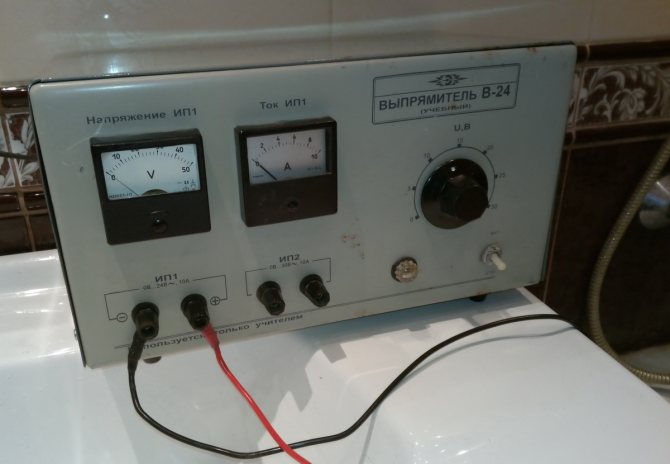

В блоке питания

Вполне возможно осуществить проверку ампер мультиметром на блоке питания. Процедура выполняется на разрыв и обязательно применяется нагрузка. Принцип действия такой же, как и при работе с другим оборудованием. Нужно лишь отметить, что блок питания имеет высокую мощность. Соответственно, замеры делают максимально оперативно, до того, как нагреются провода щупов.

Вам это будет интересно Особенности обжимных клещей

В качестве примера стоит рассмотреть ситуацию изучения блоков питания кассы, фотоаппарата, сотового телефона и т.д. В данном случае мультиметр нужен для измерения силы тока. Это необходимо для того, чтобы понять, работоспособен ли прибор. В некоторых случаях выдаваемое напряжение — вольтаж не всегда может гарантировать функционирование.

Измерения делают последовательно

Изучение делается в разрыв с нагрузкой:

• Переключатель режима тестера нужно установить в максимальное значение в 10 ампер.
• Измерение блока питания с мощностью более 10 ампер запрещено на обычном мультиметре.
• Далее нужно разорвать цепь. Если нет возможности открыть корпус, перерезается одна жила из питающих проводов.
• Для замыкания один провод соединяется с щупом тестера, а второй подключается к питающей цепи — проводу, идущему с блока питания. Так происходит замыкание цепи на устройстве при помощи мультиметра.
• В качестве энергопотребителя выступает аккумулятор. Он полностью разряжен. Сила тока будет в два раза превышать рабочую.
• Постепенно с увеличением уровня зарядки можно наблюдать снижение силы тока, стремящийся к показателю 0.

Даже если стрелка не двигается с отметки 0, не стоит пугаться. Это не значит, что прибор сломан.

Внимание! Для измерения достаточно пары секунд. Если напряжение 12вольт, а сила тока составляет как минимум 3-5 ампер, то провода могут нагреться до такого состояния, когда произойдет их обугливание

Это может вывести из строя все агрегаты, подключенные к цепи.

Авто может иметь много проблем с электрикой

В автомобиле

Для определения пригодности генератора транспортного средства к эксплуатации, нужно проверить уровень его заряда. Правила применения прибора те же самые, что с аккумулятором. При некорректных данных, необходимо проверить каждую составляющую устройства:

• щетки;
• кольца;
• диодный мост;
• регулятор напряжения;
• статорный прибор;
• ротор.

Работают в перчатках

Возможные проблемы

Аккумулятор автомобиля не заряжается от генератора, хотя машина используется регулярно? Поводов для этого немало. Рассмотрим подробнее те из них, с которыми наиболее часто сталкиваются автомобилисты.

Генератор работает, но не заряжает аккумулятор

Значок аккумулятора, светящийся красным цветом на приборной доске при движении автомобиля, сигнализирует о том, что из-за стечения каких-то обстоятельств АКБ перестала получать энергию от генерирующего устройства. То есть генератор работает, но почему-то не заряжает аккумулятор. Первопричина может прятаться как в самом генерирующем устройстве, так и в АКБ. Изначально следует определить повод для утечки тока, а вдобавок измерить напряжение на клеммах, проверить уровень и плотность электролита, что в большинстве своём позволит установить виновника неисправности. Обычно причина заключается в следующем:

1. Сгоревший предохранитель. Когда это происходит в цепи АКБ, то зарядка не пойдёт непосредственно на батарею, остальные электропотребители авто будут действовать в штатном режиме. Кроме того, вольтметр покажет наличие напряжения в бортовой сети.
2. Обрыв ремня генератора или ослабление его натяжки. В такой ситуации под нагрузкой генерирующее устройство будет «пробуксовывать»: ремень проскальзывает на шкиве, издавая свистящие звуки. При включении фар индикатор на панели, сигнализирующий о разряде аккумулятора, будет гореть. Устраняют причину неисправности заменой ремня, отрегулировав его натяжку.
3. Повреждение контактов или проводки. Окислившиеся контактные клеммы АКБ способствуют утечке тока и не позволяют принимать заряд от генератора. Состояние контактов следует проверить не только на самой батарее, но и на генерирующем устройстве, а также на массе автомобиля. Окись удаляют путём чистки или специальным смазывающим составом. Генератор связан с аккумулятором напрямую толстым проводом. При его повреждении или наличии заводских дефектов заряд на батарею поступать не будет.

«Прыгает» зарядка

Иногда величина тока зарядки генератора может колебаться в широком диапазоне. Это отражается не только на полноценном поступлении энергии к АКБ, но и на других потребителях: тусклый свет фар, мигает лампочка освещения салона, магнитола работает с перебоями. Основные причины нестабильности величины поступающей зарядки:

1. Регулятор генератора неисправен. Прибор, представляющий собой реле, должен обеспечить величину напряжения бортовой сети в допустимых пределах независимо от нагрузки, температурного режима, частоты вращения вала. Устройство датчика – это не что иное, как обычная электронная схема, имеющая выходы к графитным щеткам. Причиной неисправности оборудования может послужить:
   • слабый контакт между проводами или обрыв в электрической цепи;
2. некорректная регулировка;
3. замыкание между контактами;
4. спекание контактов, поломка пружины якоря. Повреждения прибора обычно проявляются в регулярном недостатке заряда аккумулятора или, наоборот, его переизбытке. Проверить устройство на работоспособность можно, используя тестер, переведённый в режим вольтметра.
5. Выход из строя диодного моста. Конструктивный элемент генератора выполняет функции коллектора, придя ему на смену. Мостовая схема необходима для выравнивания пульсаций переменного тока и преобразования его в постоянный. Основные факторы, приводящие к поломке:
   • неполадки с АКБ – низкая плотность электролита или замыкание между собой его банок;
6. неверно выполненное «прикуривание» от другого авто;
7. грязь или влага, проникшие внутрь корпуса генератора.

Признаки неисправности:

• мгновенная разрядка полностью заряженного аккумулятора;
• появление свистящих звуков из-под капота при запуске двигателя или во время движения;
• на табло высвечивается неисправность рулевого управления, перестаёт действовать усилитель руля;
• быстро тускнеют фары при движении;
• выключаются автомагнитола и кондиционер.

Кроме того, есть несколько ситуаций, когда АКБ будет разряжаться интенсивно, но это не связано с неисправностями в системе генератор – аккумулятор:

1. Срок эксплуатации батареи, установленный заводом-изготовителем, подходит к концу.
2. Редкие поездки на небольшие расстояния при полной электронагрузке – включено максимальное количество потребителей: фары, магнитола, кондиционер и так далее.
3. Простаивание в многочасовых пробках при работающем двигателе.

Последствия халатного отношения

Как проверить напряжение генератора на аккумуляторе ВАЗ-2114?

Проверять рабочее состояние генератора на ВАЗ-2114 следует каждые 6 месяцев (лучше всего до и после зимы – прим.), потому как именно в зимнее время на электрическую сеть приходятся повышенные нагрузки. Проверку необходимо проводить независимо от того, исправен он или нет.

Признаки неисправности генератора

Если на вашем автомобиле появилось одно или несколько ниженазванных признаков, то генератор необходимо проверять:

• Исходит посторонний шум или гул со стороны генератора. Шум будет свидетельствовать о том, что вышли из строя подшипники (в большинстве случаев ломается передний – прим.). Ездить с такой поломкой нельзя, потому как его заклинивание может привести к выходу из строя всего генератора, после разрушения подшипника.
• На панели приборов, сигнальная лампа АКБ светит слишком ярко , даже когда мотор не работает – это будет говорить о переизбытке энергии в сети.

Лампа горит ярче обычного.

Примечания

Какая зарядка должна идти на аккумулятор с генератора

Традиционно считается, что 13,5—14,5В должен выдавать генератор на АКБ и этого совершенно хватает для восполнения затрат аккумуляторной батареи.

Стоит учитывать, что использование на автомобиле батареи большей мощности, чем рекомендует изготовитель, требует и установки более производительного генерирующего устройства.

Необходимо учесть ту нагрузку, которую должен выдерживать генератор — она высчитывается по максимальным показателям всех электроприборов и систем авто.

Не стоит забывать, что зарядный ток от устройства, генерирующего энергию, позволит завести машину в холодное время года. Для того чтобы не возникало проблем с заводом автомобиля, мы рекомендуем приобретать генерирующее оборудование, ток заряда которого будет составлять примерно 10% от ёмкости источника питания. То есть для аккумулятора в 100 А/ч необходим генератор, который сможет выдать 10А

Обратите внимание, для многих машин оборудование в 100 ампер будет работать на пределе своих возможностей, потому что энергопотребление автомобильной системы в районе 80 ампер. Поэтому выбор источника, генерирующего энергию, должен учитывать и ёмкость АКБ, и потребление в сети

Принцип работы

Через диодный мост переменный ток «выпрямляется» и преобразуется в постоянный, необходимый для питания бортовой сети. Так автомобильный генератор обеспечивает питание потребителей и подзаряжает аккумулятор. Регулятор напряжения изменяет работу обмотки возбуждения при возрастании частоты вращения ротора. Таким образом поддерживается стабильная нагрузка.

В салоне автомобиля на приборной панели есть контрольная лампа генератора, которая показывает состояние устройства. Например, лампа может загореться при обрыве ремня. Тогда питание сети будет идти только через аккумулятор. Продолжительность работы в этом случае будет зависеть от уровня заряда АКБ.

ТОП-7 лучших помп для ВАЗ(Лада)

Какой ток выдает генератор автомобиля?

На генераторах имеется заводская маркировочная табличка, указывающая предельный ток, который может выдать устройство. Для замера реального тока используется мультиметр и специальные клещи, надеваемые на проводку генератора. Клещи позволяют с высокой точностью определить силу тока в проводнике без разрушения изоляционного слоя.

После установки измерителя двигатель запускается и выводится на высокие обороты, обеспечивающие максимальную отдачу генератора. Затем требуется включать потребители и отслеживать изменение тока в проводке. Эти же потребители включаются одновременно, при этом отмечается изменение параметров тока в цепи. Результат не может быть меньше суммы, полученной при раздельном подключении устройств.

Замер тока, необходимого для работы обмоток самовозбуждения, производится на проводе, идущем к этим обмоткам. Измерение ведется при высоких оборотах коленчатого вала. Нормой считается ток в пределах 3-7 А.

Инструкция проверки

Реле

Факт перенапряжения в районе бортовой сети автомобиля может стать причиной прекращения работы не одного прибора. Реле-регулятор генератора нужен для того, чтобы поддерживать правильную разность потенциалов. Чтобы проверить, нормально ли функционирует данный прибор, нужно:

1. Переключить в режим измерения напряжения мультиметр.
2. Завести автомобиль.
3. Замерить уровень напряжения на клеммах аккумулятора или же на генераторных выходах. Оптимальное значение должно колебаться в районе 14-14,2 В.
4. Нажать на акселератор (как раз тут пригодится помощник, о котором указывалось ранее). Уровень напряжения не должен измениться более чем на 0,5 В. Если же это не так, то можно с уверенностью говорить о неисправности реле-регулятора.

Диодный мост

Данное устройство состоит из шести диодов, которые объединяются в пластину, из которых одна – отрицательная, а вторая – положительная. Три диода имеют массу на катоде, а остальные – на аноде. Осуществить проверку диодного поста можно по этой схеме:

Автовладельцы должны обратить внимание на то, что сопротивление ни в коем случае не должно быть равно нулю. Если же это так, то есть вероятность пробоя диода.
О диодном пробое может сказать также факт отсутствия какого-либо сопротивления в обе стороны в процессе подключения. Диодный мост способен раздавать недозаряд даже при факте одного неисправного диода, поэтому в таком случае автомобиль нуждается в срочной замене этого механизма

Диодный мост способен раздавать недозаряд даже при факте одного неисправного диода, поэтому в таком случае автомобиль нуждается в срочной замене этого механизма.

Статор

Данный блок имеет вид полого металлического цилиндра, внутри которого аккуратно уложены генераторные обмотки. Инструкция проверка этого агрегата выглядит следующим образом:

• Выводы стартера отсоединить от диодного моста.
• Осмотреть состояние обмотки, ведь на ней не должно быть любого рода повреждений или подгораний.
• Поставить мультиметр в режим измерения сопротивления.
• Проверить обмотку на наличие пробоев: замерить уровень сопротивления между статорным корпусом и любым из выводов обмотки. Данное значение, как это ни странно, попадает в категорию, когда чем больше, тем лучше. Идеальный вариант, когда оно стремится к бесконечности. А если прибор показывает значение, которое ниже 50 КОм, это свидетельствует о скором выходе из строя всего автогенератора.

Ротор

Этот узел выполнен в форме металлического стержня. На который как раз и наматывается обмотку, а на его концах прикреплены кольца, по которым скользят генераторные щетки. Для осуществления диагностики данного механизма следуйте следующим рекомендациям:

1. Я рекомендую извлечь ротор и осмотреть состояние подшипников и обмотки.
2. Присоединить измерительные щупы к контактным кольцам (мультиметр все так же должен находиться в режиме измерения сопротивления). Значение данного показателя должно находиться в пределах 2,3-5,1 Ом.
3. Несоответствие показателю: сопротивление не показывает совсем – в обмотке произошел обрыв; сопротивление выше – возможен плохой контакт или же дело в том, что выводы обмотки не припаяны как следует к кольцам; сопротивление ниже – возможность межвиткового замыкания.

Вышеприведенная инструкция диагностики автомобильного генератора поможет вовремя выявить неисправности в его работе в так называемых полевых условиях. А это станет причиной предотвращения многих проблем в общем состоянии автомобиля. Кстати, этот алгоритм найдет применение при проверке большинства современных авто, а также на многих отечественных. Но, я повторяю, главное условие заключается в том, чтобы напряжение бортовой сети равнялось 12 В.

Сколько выдает генератор: на что обратить внимание

Прежде всего, если возникли проблемы с АКБ, поверять нужно как аккумулятор, так и генератор. Более того, часто бывает так, что генератор на первый взгляд нормально работает, однако аккумулятор недостаточно заряжается или заряд батареи высокий, что приводит к закипанию электролита

В этом случае важно определить, какая зарядка генератора идет на АКБ. Другими словами, необходимо знать, как проверить генератор. Что касается основных симптомов, признаки неисправности генератора следующие:

Что касается основных симптомов, признаки неисправности генератора следующие:

• на панели горит значок аккумулятора;
• аккумулятор не заряжается или кипит;
• фары и габариты светят тускло;
• появились шумы, свист или скрежет в области генератора.

Проверка начинается с осмотра ремня привода генератора и его натяжения, а также анализа работоспособности других элементов (проводка, клеммы, соединения, ролики и шкивы ремня генератора и т.д.). Если замечаний нет, тогда следует оценить, как работает сам генератор, нет ли посторонних шумов при вращении ротора.

В том случае, когда отклонений от нормы не выявлено, можно переходить к замерам напряжения и силы тока. Замерить необходимо напряжение, силу тока, сопротивление. Чтобы выполнить замеры, следует иметь под рукой мультиметр или вольтметр (можно использовать и нагрузочную вилку).

Итак, в норме на аккумулятор с генератора должно приходить 5—14.5В. Это и есть тот показатель, который обязан выдавать генератор на АКБ. Если заряд генератора отличается, тогда это указывает на проблемы с узлом.

Для замера нужно учитывать, как проверить напряжение генератора на аккумуляторе. Для этого есть два способа – можно выполнить замер на генераторе, а также через АКБ. Дело в том, что генератор напрямую связан с батареей и разницу потенциалов вполне можно измерить прямо на батарее.

Проще всего использовать мультиметр, который подключается к АКБ в любой последовательности. Если же использовать вилку нагрузочную, она должна быть соединена с клеммами АКБ, при этом строго соблюдается полярность.

Так вот, нормой по напряжению в сети должен быть показатель не ниже 12 вольт. Если завести двигатель, в режиме ХХ  и отключенных энергопотребителях  напряжение на аккумуляторе должно быть 13.5-14В. Если заметно снижение показателей (например, до 13.3-13.8 вольта), это явное отклонение от нормы, указывающее на неполадки.

Еще полезной может быть информация, сколько ампер выдает генератор на аккумулятор. Фактически, это сила тока, причем на разных авто она отличается в зависимости от электропотребителей. При этом ток заряда должен быть таким, чтобы обеспечивать работу сети и заряжать АКБ.

Чтобы замерить данный показатель, необходимо создать нагрузку в бортовой сети автомобиля (включить «тяжелые» энергопотребители) после запуска ДВС. После того, как мотор запущен и потребители выключены, ток заряда 6—10 ампер, далее показатель снижается, так как идет заряд АКБ. Если же включить габариты, фары, обогрев стекол, сидений, зеркал, тогда происходит повышение зарядного тока. Если этого не происходит, опять же, очевидна неисправность.

Обратите внимание, для точного определения того, какой должна быть сила тока при той или иной нагрузке, можно воспользоваться таблицей (таблица часто встречается на профильных форумах, в специализированной литературе и т.д.). В ней содержатся данные, которые должен выдавать генератор при разной нагрузке. Характеристики генератора привязаны к количеству оборотов двигателя, то есть устройство на разных оборотах должно вырабатывать разный ток

Характеристики генератора привязаны к количеству оборотов двигателя, то есть устройство на разных оборотах должно вырабатывать разный ток.

Еще добавим, что также не лишним будет проверить сопротивление составных компонентов генератора  (ротор, статор и диодный мост). Что касается ротора, замер сопротивления осуществляется на обмотке. Если просто, щупы мультиметра соединяют с контактными кольцами (показания от 2.3 до 5.1 Ом укажут на то, что элемент исправен). Если обмотка потребляет ток в рамках от 3 до 4.5 ампер, тогда это норма. Рабочее сопротивление  должно быть 0.2 Ома.

Для проверки диодного моста необходимо определить, присутствует или отсутствует сопротивление, при этом сами показатели не важны. Главное, чтобы не было «нулевых» показателей. Мерить нужно попарно (плюс и все пластины на этой стороне/минус и все пластины на его стороне).

Повышаем напряжение — все варианты решения проблемы

Напряжение в бортовой сети после доработки

Итак, многие автомобилисты могут решить, что выходом из подобной ситуации может стать установка генератора большой мощности, но при этом придётся заменить и аккумуляторную батарею на более ёмкостную. Это делается для того, чтобы не «убить» АКБ, который установлен на автомобиле, поскольку перегруз напряжения приведет к разрушению внутренних сот. Этот вариант не подходит, поскольку он слишком дорогой.

Вторым вариантом становится установка дополнительного диода из другого диодного моста или с маркировкой КД202В . Это намного дешевле, чем менять генератор и аккумулятор, но придётся немного повозиться. Для начала рекомендуется изучить автомобильные электросхемы и устройство работы генератора, а также зарядной цепи.

Установка диода КД202В в генератор

Когда все готово, приступаем непосредственно к монтажу диода в генератор, чтобы поднять напряжение в бортовой сети. Рассмотрим последовательность действий:

1. Демонтируем заднюю крышку генератора.

Снимаем заднюю крышку с генератора

Провода и диод для увеличения напряжения

Устанавливаем термоусадку для проводов «папа» и «мама»

Установленная термоусадка для спаянной детали

Проводим монтаж регулятора напряжения с диодом в генератор

Одеваем заднюю крышку на генератор и выводим провода

Электрические схемы и показатели

Для повышения напряжения еще больше, хотя бы до 14 вольт, необходимо монтировать диод в цепь D, регулятора напряжения. Подходит любой диод с напряжением пробоя 20В и током не менее 5А. Падение напряжения желательно не больше 0.6-0.7В. Отлично подходит диод 2Д219Б.

На этом первый этап работ закончен. Следует проверить то, насколько точно были выполнены все процедуры. Если были допущены какие-либо ошибки, то их следует незамедлительно исправить, иначе возможно возникновение любых неприятных последствий.

Когда с проверкой будет закончено, можно перейти ко второму этапу работ.

1. 1. Теперь нужно произвести установку ограничителя для проводов типа «мама» и «папа».

1. 1. Теперь следует подключить диоды. Они должны быть соединены с регулятором напряжения.

1. 1. Следующий шаг — монтаж регулятора с диодом. Если с этим простейшим процессом вдруг возникают какие-либо проблемы, то автолюбителю следует внимательно изучить инструкцию к авто для того, чтобы понять расположение тех либо иных узлов.

1. Когда и с этим будет покончено, можно произвести сборку генератора и подключить его.

В результате напряжение в полностью загруженной сети должно составить примерно 12.3 В. Этого будет вполне достаточно для нормальной работы всех установленных в автомобиле устройств.

Если же у автомобилиста возникает необходимость в повышенном напряжении, которое может достигать 14 В, то нужно произвести монтаж диода в цепь D. Для этого подойдёт любой диод, имеющий напряжение 20 В. Сила тока подобного диода должна достигать 5 А.

После окончания монтажа можно произвести замеры напряжения. Делать это следует на холостом ходу работающего мотора. Только в подобном случае замеры будут достаточно точными и объективными. Если по результатам замеров напряжение в электроцепи повысилось, то это означает, что всё было сделано правильно. Теперь вы сможете с лёгкостью ответить на вопрос о том, как поднять напряжение генератора на ВАЗ 2114.

Выводы
