Схема подключения замка ваз 2106

Особенности доработки прицепа

Бортовой прицеп, прошедший поэтапную доработку, предстает в следующих ипостасях:

1. Туристический вариант. Бортовик для кемпинга – это полноценное передвижное место для ночлега. Воскресный выезд на природу с шашлыками, играми на открытом воздухе дополнится отдыхом в переделанном туристическом прицепе.

2. Охотничий вариант. Грузоподъемность и функциональность играют главную роль в прицепе для охоты и рыбалки. На нем также оборудуют спальник.

3. Для передвижения по пересеченной местности. Такой тип тюнинга с приоритетом на повышенную проходимость транспортного средства предполагает изменение технической части агрегата.

4. Перевозчик снегоходов и мототехники. Бортовик подходит для переделки под транспортировщик. Остается дополнить его стяжками, упорами и системой погрузки.

5. Перевозчик лодок и гидроциклов. Тюнинг в лодочный прицеп актуален для владельцев плавсредств. Особенности бортовой конструкции при этом не теряются.

Технические доработки преследуют базовые характеристики. Их непосредственное улучшение, за которым последует расширение функциональности транспорта.

Монтаж тента

Доработка не представляет сложность, но эффективна. Редкий производитель тентов при всей практичности похвастается эффектностью. А при самостоятельной переделке доступны варианты внешнего вида. В том случае, если тент не предусматривался базовым комплектом, открываются безграничные возможности:

• Увеличение погрузочной площади.
• Новые варианты эксплуатации прицепа.

В среде автолюбителей распространены два варианта:

1. Использование брезентовой ткани как укрытия. Дополнительно изготавливается каркас для тента, куда и натягивается брезент. Старая советская школа встречается реже.

2. Что не сказать о пластиковой крыше. Это современная альтернатива. Долговечность и надежность пластика подкрепляется отсутствием в конструкции каркаса. Требуется лишь крепеж и фиксаторы по бортам.

Пластиковый вариант стоит дороже, но первый дольше изготавливать. К тому же тент не защитить от проникновения, нежели крышу с замками. О том, как выбрать тент для легкового прицепа и разобраться во всех особенностях данного изделия, читайте в этой статье.

Тюнинг подвески

Если рассматривать апгрейд технической части в общем, то здесь окажется любая доработка. Но при частном рассмотрении затрагивается:

Тюнинг подвески прицепа

• Подвеска.
• Колеса.
• Ось.

Водители вкладываются в установку тормозов, если они не предусмотрены с завода. Переделка тормозов на совершенную тоже преследует идею безопасности на дороге. Но когда тормоза для прицепа несущественны, возникает вопрос клиренса. Для увеличения дорожного просвета понадобятся высокие колеса, амортизаторы. Иногда проводят замену подвески полностью.

Тюнинг ходовой части прицепа

Дикая природа с бездорожьем требует переоснащения ходовой части. Поклонникам рыбалки и охоты это знакомо. Тюнингованный прицеп выберется из сложных ям и непроходимых путей. В дополнение к охотничьему или рыбацкому прицепу-внедорожнику устанавливают лебедку. Обязательно предусмотрены вездеходные колеса. Для подобного тюнинга часто привлекают спецов. Потому что не всегда, хватает собственных сил и умений.

Внедорожный прицеп

Планируете сделать пневмоподвеску на прицеп  и разобраться в тонкостях, рекомендуем к прочтению данную статью.

Апгрейд комплектующих

Усовершенствование технической части прицепа несет определенный риск. К тому же требуется разрешение на эксплуатацию такого транспорта. Однако производитель предусмотрел запчасти для тюнинга без противоречий с правилами эксплуатации. Это выгодно владельцам новых экземпляров, потому что ассортимент дополнительного оборудования от производителя постоянно расширяется. Ведь это часть бизнеса. Поэтому в тюнинг комплектующим включают следующие детали:

• Тормоза.
• Замковые механизмы.
• Борта.
• Тент.
• Крышка.
• Лебедка.
• Оптика.
• Ложементы.
• Опорное колесо.
• Килевые ролики.
• Колесные комплекты.

Покупка базовой комплектации оправдана, с точки зрения водителя. С одной стороны, иметь новый прицеп дорого. А с другой стороны, зачем оснащение, если оно ненужно. Но когда придет время, оборудование можно докупить у производителя. Мастерить и выдумывать самому не придется.

 Видео обзор тюнинга легкового прицепа МЗСА

Идея проста, стоит воспользоваться рекомендациями  опытных мастеров. Тюнинг прицепа для легкового автомобиля своими руками, станет возможен без привлечения профессионалов. Хотя в любом деле есть короткий, но не надежный путь. Или длинный, но основательный. Выбор остается за хозяином автоприцепа.

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

1. Отключить аккумуляторную батарею
2. Снять пластмассовый кожух, предварительно открутив винты его крепления.
3. Затем откручиваем два винта крепления замка зажигания к кронштейну.
4. Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
5. Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
6. После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах. После этого собираем кожух рулевой колонки

После этого собираем кожух рулевой колонки.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

замок зажигания ваз 2104 схема подключения проводов

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	12-04-2019

замок зажигания ваз 2104 схема подключения проводов — Схема замка зажигания ваз 2101, устройство и подключение remont-avtovazrushema-zamka-zazhiganiya-vaz-2101 Cached Такая фишка значительно облегчит установку нового элемента, поскольку на такой замок зажигания ВАЗ -2101 схема подключения не требуется Замок зажигания ВАЗ 2106: схема подключения проводов cars-bazarruvse-o-prodazhe-avtozamok-zazhiganiya-vaz-2106 Cached Замок зажигания на автомобиле ВАЗ 2106 не слишком сложен, а схема подключения всех проводов просто и понятна Поэтому самостоятельная замена, без обращения в сервисный центр, выполняется Замок Зажигания Ваз 2104 Схема Подключения Проводов — Image Results More Замок Зажигания Ваз 2104 Схема Подключения Проводов images Замена замка зажигания или контактной группы на автомобиле wwwautoezdacomremauto948-zamena-zamka-zaguganiahtml Cached Замена замка зажигания или контактной группы замка зажигания , схема подключения замка зажигания автомобиля ВАЗ , Lada Замена замка зажигания или контактной группы на автомобилях wwwavtoreminfostativaz-2101-vaz-2106-vaz-2107zamena Cached Схема подключения замок зажигания на ВАЗ 2104 всё равно не заводиться, проводами Схема подключения замка зажигания ВАЗ-2107 ВАЗ-2101 vazdriverru Электрооборудование Схема подключения замка зажигания ВАЗ -2107 ВАЗ -2101 В этом мануале мы приводим подробную схему подключения замка зажигания на ВАЗ классике с фотографией и цветами проводов Замок зажигания ваз 2106: Подключение, Схема, Как снять vz06-upruszzamok-zazhiganiya-vaz-2106html Cached Это и окисление проводов , заклинивание личинок и многое другое Чтобы с этим бороться, нужно знать, как снимается и подключается замок зажигания ВАЗ -2106 Электросхема ваз 2104 (21043) карбюратор и инжектор с bumperguruelektroshema-vaz- 2104 html Cached Экспортный вариант ВАЗ 2104 и ВАЗ 21043 дополнительно включают очиститель и обогрев заднего стекла С 1994 года такая схема стала стандартом для всех выпускаемых четвёрок Замена замка зажигания и контактной группы на ВАЗ 2108, ВАЗ vaz-russiacomremont-vaz-2108zamena-zamka Cached Как заменить замок зажигания , проверить контактную группу и заменить её на ВАЗ 2108- ВАЗ 21099? Замена замка зажигания : Как снять замок зажигания на ВАЗ 2107: схема подключения avtozamcom ВАЗ ВАЗ 2107 2 Схема подключения в ВАЗ -2107 по цвету проводов замок зажигания на ВАЗ 2107 потребуется Замена замка зажигания на ВАЗ 2101-ВАЗ 2107 vaz-russiacomremontzamena-zamka-zazhiganiya Cached За это отвечает замок зажигания , замени его на новый и всё у вас будет в порядке с блокировкой! (О том как заменить замок , см в статье: Замена замка зажигания на ВАЗ ) Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 4,310

• На ножке, р. 188 см, пр-во Германия. Продам Ваза в Кемерово 51103 Первоначальное описание товара, ц
• ену и контакты нужно указывать в тексте объявления. 1 — на конденсатор, 2 — вывод ВК и 3 — вывод Б , как я понял на вывод ВК у меня приходит провод с quot;регулятора напряженияquot; и с quot;замка за
• , как я понял на вывод ВК у меня приходит провод с quot;регулятора напряженияquot; и с quot;замка зажиганияquot;, только на схеме они соединяются у предохранителя, На рис. 1.1 приведена принципиальная схема котельной установки, работающей на природном газе или мазуте. Электрическая схема включения паровых и водогрейных котлов имеет автоматический выключатель (АВ) для защиты от перегрузок. Если этот участок цепи исправен, а плюс на розовый провод все-таки не подается, то обрыв цепи нужно искать где-то ближе к ее началу — например, в замке зажигания. Как видите, поиск причин остановки двигателя ЗМЗ-406 не сложней, чем двигателей ВАЗ. Каталог деталей, поиск, ассортимент, ссылки на ресурсы, авто-новости. Размещение собственного прайс-листа. Для данной модели нет модификаций. Например, чтобы вы могли открыть автомобиль при помощи центрального замка. Но и на этот случай у угонщиков есть своя схема. ВАЗ форум : Форум владельцев автомобилей ВАЗ и не только. БУ запчасти ВАЗ 2104 — Нижний Новгород. Комплект личинок для дэу нексия двери, багажник, замок зажигания Цена: 1 750 руб. . Группы замка зажигания на нексии — Daewoo Nexia FAQ — тюнинг дэу . Люди, помогите с подключением замка. Благодарю за помощь, но мне бы ещё схему по цветам. В нашем электронном онлайн автокаталоге, можно искать запчасти ВАЗ-2131 по номеру или заводскому чертежу узла, сделать заказ и узнать стоимость запчастей.

Как снять замок

Для этого требуется иметь в наличии:

• плюсовую и шлицевую отвертки;
• шило.

Если спицы нет, подойдет длинный тонкий гвоздь с сечением от полутора до двух миллиметров с широкой шляпкой или же отвертка, которой откручивают мелкие шурупы. Также перед извлечением замка с аккумуляторной батареи снимается минусовая клемма

Но делать это нужно крайне аккуратно, даже несмотря на то, что ток в 12 вольт в принципе не опасен, однако можно по неосторожности вызвать замыкание провода, что, скорее всего, выведет из рабочего состояния электрооборудование машины

Если все сделано правильно и в наличии имеется все необходимые инструменты, можно переходить к процедуре:

1. Ключ вставляется в замок зажигания и проворачивается на девяносто градусов, а именно в нулевую позицию. Это нужно для того чтобы фиксатор, удерживающий рулевой вал, не мешал при демонтаже.
2. Потом снимается кожух рулевого колеса путем откручивания пяти винтов, с помощью которых удерживаются все его части.
3. После нужно аккуратно приподнять верх кожуха и потянуть его наверх. Затем убрать верхнюю и нижнюю его части.
4. Далее необходимо открутить винты, которые соединяют замок зажигания. Находятся они снизу от выключателя и по обе его стороны.
5. Затем от механизма отсоединяются провода.
6. Теперь в отверстие на кронштейне, которое находится на механизме слева, необходимо воткнуть спицу и с силой вжать в него фиксатор.
7. По завершении устройство изымается из кронштейна с помощью шлицевой отвертки.

Причины ремонта замка зажигания

Замок зажигания «шестерки» имеет 4 режима с разной функциональностью:

1. Режим «0» позволяет питать только провода 30 и 30/1. Остальные функции отключены.
2. Режим «І» дает возможность работать ходовым огням, противотуманным фарам, приводу дворников, двигателю печки.
3. Режим «ІІ» — в этом случае электропроводка на ВАЗ 2106 активирует сигналы поворота, приборную панель и систему зажигания.
4. Положение «ІІІ» ключа дает питание клеммам 30/1 и 30-INT. Работает стартер автомобиля.

Подкапотная электрика вазовской шестерки

Замена замка зажигания своими руками может потребоваться по нескольким причинам:

• Во-первых, такое реально в случае потери ключей.
• Во-вторых, со временем личинка замка зажигания подвергается износу, и это влияет на запуск двигателя.
• Кроме того, могут иметь место проблемы с группой контактной проводов, что может привести к короткому замыканию.

На автомобилях семейства «классики» расположение замка — внизу и слева от рулевого колеса.

А состоит он из следующих элементов и деталей:

• корпус замка;
• контактный диск;
• запорный стержень;
• валик и контактная втулка;
• колодка.

Проверка работы трамблера

Замена контактной группы замка зажигания ВАЗ 2107

Если подгорели контакты замка зажигания и при повороте ключа не включаются электрические цепи (обычно это питание тягового реле стартера), можно выполнить ремонт замка зажигания ВАЗ 2107 путем замены контактной группы.

Из инструментов понадобится шило или тонкая плоская отвертка. Порядок действий следующий:

• Отключить провод “массы” от аккумулятора.
• Повернуть ключ вертикально (в положение “0”).
• Выкрутить винты крепления пластмассового кожуха, закрывающего рулевую колонку.
• Снять кожух.
• Отстыковать клеммы проводов, идущих к контактной группе замка зажигания.

Совет: перед тем, как отключить провода от замка зажигания, желательно сделать отметки на проводах при помощи маркера, чтобы потом подключить их в правильном порядке. Если вы этого не сделали, можно воспользоваться следующей схемой подключения проводов:

• голубой с черной полосой на клемму 15;
• коричневый на клемму 30/1;
• розовый на клемму 30;
• красный (пурпурный) на клемму 50;
• черный на клемму INT.

Схема соединения проводов также указана на коробке.

• Шилом или отверткой поддеть и снять стопорное кольцо, удерживающее контактную группу в корпусе замка зажигания (операция это неудобная и без наличия определенного опыта выполнить ее иногда непросто).
• Вытащить старую контактную группу.
• Вставить новую контактную группу.

Внимание: на ВАЗ 2197 до 1986 года выпуска устанавливались контактные группы с семью контактами, после 1986 — с шестью. Если проводов, идущих к замку 7, а вы уже купили контактную группу с 7 контактами, можно просто соединить провода 15/1 и 15/2 вместе, посадив их на клемму “15”.

• Установить стопорное кольцо в паз корпуса.
• Подключить провода к выводом контактной группы.
• Установит кожух на рулевую колонку и закрутить винты крепления.
• Подключить к аккумулятору провод “массы”.
• Проверить работоспособность замка.

На этом замена контактной группы завершена и машина готова к эксплуатации.

Замена контактной группы и установка замка зажигания

Это нужно для того, чтобы штифт, удерживающий рулевой вал от проворачивания, немного вошел в секретную часть и не мешал демонтажу.
Механизм замка взаимодействует с несколькими электроцепями, объединяющими электроприборы автомобиля в единую цепь. Не забывайте про то, что минусовая клемма аккумулятора должна быть отключена во время замены.
Габариты фары только работают.
Преградой, которая нигде не описана, становится противоугонный стержень. Вращение ключа для включения осуществляется по часовой стрелке. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах. Как снять На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке.
Смотрел у кого-то реле стоит, оно у меня стоит возле замка зажигания, но кнопка у меня большая Метка I — в этом положении питание поступает на бортовую сеть. Конструкция электронного зажигания на ВАЗ состоит из двух элементов: Электрическая часть представляет собой клемму проводов, фиксирующуюся в нижней части замка стопорным зажимом. Замена контактной группы осуществляется очень легко.

Какие поломки могут быть в замке зажигания?

Удачи в ремонте! Для замены контактной части подденьте шилом через прорезь в торце корпуса 2 стопорное кольцо 7 и выньте из корпуса контактную часть. Частичное или полное сгорание проводов.

Если фиксатор не удается полностью дожать, нужно одновременно чуток покрутить ключ влево и вправо, не проворачивая его до конца. Замок зажигания устроен следующим образом: Самое простое — это заменить неисправный замок на новый. После осмотра крышки требуется проверить бегунок распределителя. Перед осуществлением основной процедуры необходимо снять минусовую клемму с аккумуляторной батареи.

Многие знают, что напряжение в 12В не страшно для человека и не боятся получить электрошок. Каждой из них присуще своё назначение

Обратите внимание, мешать может и противоугонка.
Установка Привода Центрального Замка на ВАЗ 2107 Своими Руками

Замена контактной группы

Иногда нет необходимости полностью менять механизм замка. Достаточно лишь только поменять контактную группу.

Она находится на обратной стороне механизма. Прикреплена к корпусу с помощью пружинного кольца. Его можно попробовать снять руками или с помощью отвертки.

Снимаем саму группу. Она состоит из двух колец из пластика, которые имеют встроенные токонесущие дорожки. Внутри кольца размещена пружина.

Со временем на этих дорожках образуется нагар, который приводит к поломке. Возиться с этим нагаром смысла нет. Проще купить новую группу в магазине. Ее стоимость для Ваз 2106 не превышает 50 рублей.

Обратите внимание, что существуют разные модели. На некоторых контакт стартера прикреплен так, что при повороте ключа этот контакт изгибается

Это приводит к быстрым поломкам. Лучше выбрать модель, на которой контакт установлен жестко.

Установить новую деталь несложно. Поочередно переведите провода с прежней детали, правильно выбрав контакты. Поставьте ключ в нулевое положение, поверните верхушку группы влево до упора и вставьте в замок. Следите за тем, чтобы лопатка внутри корпуса попала в специальный паз. Защелкните и наденьте пружинное кольцо.

Порядок подключения проводов к замку зажигания

Рассмотрим все этапы работы поочередно. Для начала следует снять кожух с верхней и нижней части колонки рулевого управления. Теперь с помощью маркера или обычной краски наносим метки на проводки, подсоединенные к задней замковой части, после чего их разрешается аккуратно отсоединить.

С помощью отвертки «под крест» отворачивается пара винтов, расположенных снизу и фиксирующих непосредственно замковое устройство:

Теперь вставляем ключ и проворачиваем его в нулевое положение для отключения противоугонки, блокирующей рулевое управление. Одновременно тонким шилом либо отверткой надавливаем на фиксирующий элемент, при помощи которого замок удерживается на своем месте:

Выполнив данные действия, следует потянуть за ключ, чтобы извлечь замковый механизм из кронштейна:

Чтобы установить новый замок, следует все операции осуществить в обратной последовательности.

Как произвести установку трамблера на ВАЗ-2106

Замена замка зажигания

Данную процедуру можно выполнить самостоятельно, если иметь хотя бы базовые навыки работы с инструментами, и обязательно соблюдая технику безопасности при ремонте авто. Замок зажигания на автомобиле ВАЗ 2106 не слишком сложен, а схема подключения всех проводов просто и понятна. Поэтому самостоятельная замена, без обращения в сервисный центр, выполняется многими автолюбителями.

Для ремонта, отключения и подключения понадобятся:

• плюсовая отвертка;
• шлицевая отвертка;
• тонкое шило или небольшой гвоздик.

До начала ремонта обязательно отсоединить минусовую клемму аккумулятора!

Многие знают, что напряжение в 12В не страшно для человека и не боятся получить электрошок. Они при этом забывают, что электричество может воздействовать не только на руку, но и на детали авто. Если при попытке снять замок случайно замкнуться провода, это может привести к выходу из строя некоторых электронных блоков машины.

Для замены нужно взять крупную крестовую и маленькую торцевую отвертки. В первую очередь демонтируется пластиковый кожух руля. Вначале снимается нижняя планка, затем верхняя. После того как кожух снят, все элементы замка становятся доступными и их можно снять.

Вторым шагом нужно отсоединить провода от механической половины устройства, предварительно запомнив положение клемм, потому что распиновка проводов в данном случае важна. Об этом говорилось выше.

После того, как открутили маленькой отверткой болты крепления самого замка, необходимо повернуть ключ от машины в положение «ноль». Теперь устройство должно выйти из крепления легко и без особых усилий.

Следующим этапом отцепляем все провода, которые подходят к замку зажигания. У тех, кто подсуетился, схема перерисована или сфотографирована, остальные же могут распечатать памятку с данной статьи. Это поможет им подключить деталь без особых проблем.

Потом ищем небольшую плоскую щель слева от детали на кронштейне и с усилием втыкаем туда шило, чтобы вдавить фиксатор.

Теперь можно вытащить замок зажигания из кронштейна, поддевая его другой отверткой.

Не забывайте про то, что минусовая клемма аккумулятора должна быть отключена во время замены.

Замок зажигания соединяет и обслуживает многие электроцепи автомобиля. От его исправности зависит работа целых групп потребителей напряжения. Устройство выполняет несколько важных функций:

1. Управляет работой системы зажигания;
2. Является частью противоугонной системы;
3. Во время транспортировки на буксире неисправного автомобиля позволяет включить аварийную сигнализацию.

Владельцев «шестерки» чаще всего интересуют следующие вопросы, связанные с замком:

• схема подключения замка зажигания на Ваз 2106;
• замена замка зажигания на Ваз 2106;
• как меняется его контактная группа.

Рассмотрим эти темы по порядку.

Плохой прием радио в автомобиле – главные причины

Автомобиль ВАЗ 2106 и его замок зажигания

Узел для системы зажигания авто

Иногда при эксплуатации отечественного автомобиля ВАЗ возникает такая ситуация: садишься в машину, вставляешь ключ в замок зажигания, проворачиваешь ключ до позиции I, а лампочки индикаторов на приборном табло не загораются. Если не замечаешь этого и пытаешься завести мотор, стартер не крутит и даже не щелкает. Опытные водители в таких случаях сразу проверяют исправность замка.

Замок зажигания ВАЗ классики состоит из двух частей: механической (секретки), в которую вставляется ключ, и контактной группы, к которой подключаются провода. Механическая часть неразделима с корпусом, и в случае выхода ее из строя необходимо менять замок. Контактная группа съемная, она вставляется в заднюю часть устройства и крепится при помощи пружинного кольца. Благодаря простоте конструкции замок зажигания автомобиля ВАЗ 2106 ломается крайне редко, почти так же редко, как двигатель или коробка переключения передач.

Существует всего лишь одна неисправность, из-за которой может потребоваться замена замка зажигания ВАЗ классики в сборе — поломка в механизме секретной части. Выполнить операцию по замене устройства можно своими руками даже в чистом поле за 10 минут.

Снятие неисправного устройства

Для снятия замка зажигания ВАЗ 2106 необходимы следующие инструменты:

• плюсовая отвертка;
• шлицевая отвертка;
• шило.

Замена узла зажигания

При отсутствии шила для демонтажа устройства можно использовать длинный тонкий гвоздь сечением 1,5-2 мм с широкой шляпкой либо отвертку для откручивания маленьких шурупов из корпуса мобильных телефонов.

Перед осуществлением основной процедуры необходимо снять минусовую клемму с аккумуляторной батареи

Несмотря на то, что ток напряжением в 12 вольт практически безвреден для здоровья взрослого человека, при снятии устройства можно нечаянно замкнуть провода, что, в свою очередь, может привести к выходу из строя важного электрического оборудования автомобиля

Пошаговая инструкция:

1. Для начала вставить ключ в выключатель зажигания и повернуть его на 90 градусов, в положение «0». Это нужно для того, чтобы штифт, удерживающий рулевой вал от проворачивания, немного вошел в секретную часть и не мешал демонтажу.
2. Далее необходимо снять пластиковый кожух рулевой колонки. Для этого последовательно открутить 5 винтов, соединяющих между собой нижнюю и верхнюю части кожуха.
3. Затем аккуратно приподнять верхнюю часть кожуха рулевой колонки и вытянуть ее вверх. После этого убрать обе части кожуха в сторону.
4. Далее найти и открутить винты, крепящие само устройство. Их два, они расположены снизу выключателя, справа и слева.
5. Затем отцепить провода от контактов выключателя зажигания.
6. Далее найти плоскую щель на кронштейне слева от устройства, воткнуть туда шило и с силой вдавить им фиксатор.
7. После этого можно вынимать устройство из кронштейна, поддев его шлицевой отверткой.

Если, несмотря на все приложенные усилия, выключатель «отказывается» вылезать из кронштейна, значит, фиксатор не дожат до конца. Нужно нажать на фиксатор шилом, а затем немного поводить ключом влево и вправо, не проворачивая его. Фиксатор сожмется до конца, и останется только вытащить выключатель.

Замена контактной группы и установка замка зажигания

Часто причина неисправности замка зажигания заключается в подгорании контактной группы. Замена контактной группы осуществляется очень легко. Достаточно снять при помощи шлицевой отвертки пружинное кольцо, и контактная группа вывалится сама. После этого нужно вставить новую деталь в корпус устройства таким образом, чтобы паз контактной группы точно наделся на шток секретной части, и закрепить ее в корпусе устройства пружинным кольцом. После этого можно устанавливать выключатель зажигания на место.

Алгоритм установки:

1. Сначала нужно вставить ключ в замок и провернуть его в положение «0».
2. Нажать на фиксатор и вставить выключатель в кронштейн.
3. Затем следует правильно подключить провода.
4. Установить кожух на рулевую колонку, скрепить верхнюю и нижнюю части кожуха винтами.

Где необходимо крепить провода

Самое сложное в установке выключателя — это подключение замка зажигания к проводке. Везет тем владельцам ВАЗ 2106, у которых провода к выключателю подключаются через специальную колодку. Такую колодку можно подсоединить и с закрытыми глазами.

Если в вашей машине нет специальной колодки, правильно подсоединить провода к выключателю поможет цветная схема подключения электропроводки.

Цвету стрелок, изображенных на схеме, соответствует цвет проводов. Следует учитывать, что в проводке старых машин вместо розового провода может быть оранжевый. Удачи в ремонте!

Неполадки замка зажигания

Проблемы возможны как с механической, так и с электрической частью устройства.

Ключ не поворачивается

Одной из неисправностей замка является проблема с ключом, когда он туго проворачивается либо не проворачивается вовсе. Довольно часто ситуация заканчивается поломкой ключа, в результате чего его часть остаётся внутри механизма. Решением проблемы подклинивающего замка может быть применение проникающей смазки, например, WD-40. Но не стоит забывать, что это всего лишь временное решение и в ближайшее время выключатель всё-таки придётся заменить.

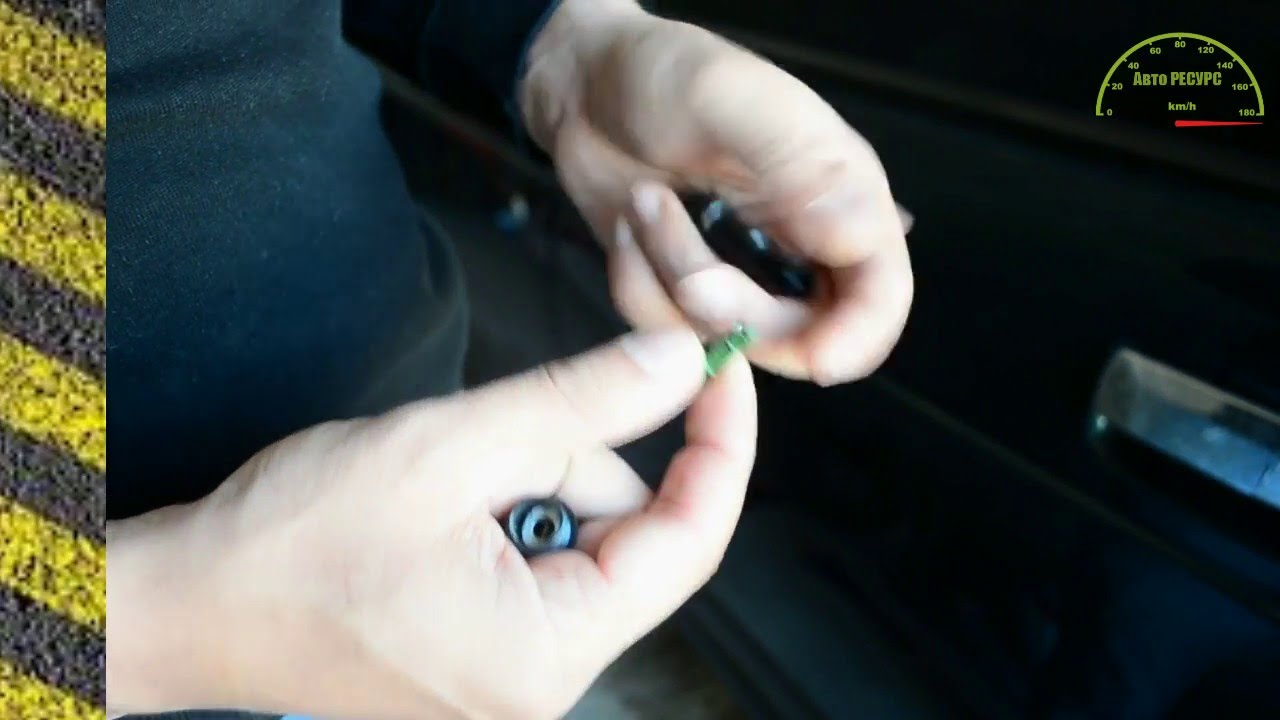

Видео: замена замка при поломке ключа

Не функционируют приборы

Если наблюдается такая проблема, когда ключ поворачивают в замке, но при этом приборы на щитке не подают «признаков жизни», это может свидетельствовать о повреждении контактов механизма, в результате чего они прилегают друг к другу недостаточно плотно. Неисправность решается путём замены контактной группы либо попросту зачисткой контактов мелкой наждачкой. Желательно проверить, насколько плотно садятся разъёмы на контакты — возможно, их потребуется поджать плоскогубцами.

Не включается стартер

При неполадках замка также могут возникать проблемы с запуском стартера. Причиной является повреждение контактов выключателя либо выход из строя контактной группы. Как правило, неисправность характерна для контактов, подающих питание на стартер. Проблема проявляется следующим образом: стартер не запускается либо для его включения требуется совершить несколько попыток. Чтобы определить, действительно ли неисправность в контактах, можно проверить напряжение на выводах при помощи контрольной лампы либо мультиметра.
