Схема подключения розетки фаркопа

Общая информация

Акт приема-передачи автомобиля — это первичный документ бухгалтерского учета. На его основе специалист организации списывает с баланса объект или принимает на баланс. Заполненный бланк хранится вместе с договором и платежными бумагами, сведения о нем вносят в журнал регистрации входящих документов.

Акт применяется не только при покупке или продаже автомобиля, он используется для фиксации перехода любого транспортного средства от одного хозяина к другому. Кроме того, этот документ составляют и в автосалоне при покупке нового транспортного средства.

При подписании акта передачи автомобиля нужно помнить о том, что:

1. Поставив свою подпись, сторона сделки дает понять, что техническое состояние автомобиля ей известно и осмотр на предмет неисправностей и поломок был произведен. После подписания бумаги предъявить претензии бывшему хозяину будет сложно, поскольку подразумевается, что новый владелец был со всем согласен.
2. Вместе с автомобилем необходимо получить еще и документы на него. Это паспорт транспортного средства, свидетельство о регистрации авто, сервисная книжка, документ, который удостоверяет, что техосмотр машины был пройден.
3. Нотариального заверения бумаги не требуется. Достаточно подписей и печатей, если одна из сторон — ИП или юрлицо.

Как подвести электричество к автомобильному прицепу

Бортовое электричество подводится при помощи стандартного подключения розетки прицепа. На автомобилях отечественного производства применяют семиконтактные разъемы. Эта разновидность встречается чаще других.

Американские и некоторые европейские машины используют тринадцатиконтактные разъемы. Это связано с возможностью подключения не только прицепов, но и домов на колесах. Они требуют большой мощности от электрической линии. Кроме этого, при помощи такой розетки дополнительно подсоединяются: задняя видеокамера, парктроники, противотуманные фары.

В России подключение розетки фаркопа отличается от зарубежного. Поэтому импортные прицепы имеют другую распиновку и подключить их к российской розетке без переделки не получится.

Виды разъемов и схемы подключения

Всё начиналось с 7-контактных или как их ещё называют 7-пиновых разъёмов. Законодателями стали автомобилисты североамериканского континента и Европы. Затем появились 13-тиконтактные и 15-тиконтактные разъёмы. Прочие специализированные разъёмы, больше похожие на шлейфы, в магазине не встретить. Они используются на узкопрофильной технике.

• Европейский тип подключения является самым распространённым на постсоветском пространстве. Безопасное и корректное вхождение вилки в розетку обеспечивается за счёт системы контактов «папа-мама». Невозможно промахнуться в условиях нулевой видимости.
• Американский тип аналогичен по конструкции, но отличается разводкой электрического сигнала. Ещё среди американских соединительных фишек есть 4-х пиновый разъем.
• 13 контактный разъем используются на американских и европейских машинах. На сегодня почти все импортные авто в России имеют 13-ти пиновое подключение вилки прицепа. Дополнительные минусовые и плюсовые жилы позволяют оснащать электроэнергией световую технику от противотуманных фар до полнофункциональной сети дома на колёсах, трейлера.
• 15 контактов используются на тягачах.

Была ли статья полезна?

Схемы прямого подключения

Если фаркоп и прицеп легкового (да и грузового) автомобиля оснащены соответствующими разъемами — то принципиальная электрическая схема подключения вообще не понадобится, так как надо лишь вставить розетку в гнездо.

Распиновка 7 контактной розетки прицепа Евро и РФ

1. Поворотник левой стороны.
2. Лампа заднего хода.
3. Земля.
4. Поворотник правой стороны.
5. Подсветка номера и правый габаритный фонарь.
6. Лампы стоп-сигнала.
7. Правый габаритный фонарь.

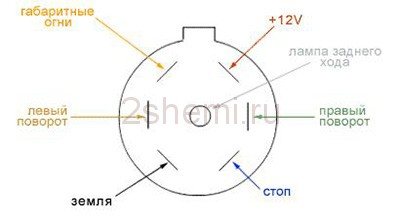

Распиновка 7 контактной розетки прицепа США

Особенностью разъема является наличие контакта заднего хода и отсутствие разделения по правому и левому ряду габаритных огней. В некоторых моделях американских автомобилей отсутствует разделение габаритных огней и стоп-сигналов (они идут по одному проводу).

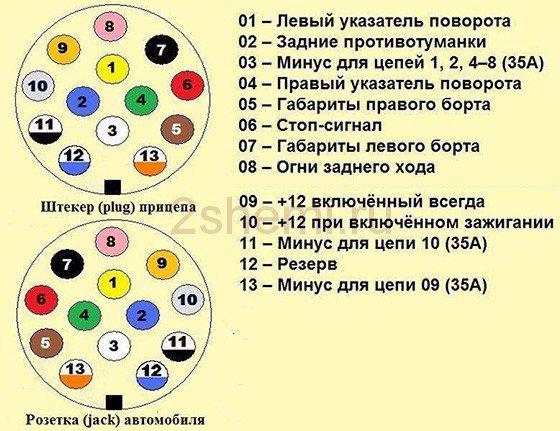

Схема распиновка 13 контактной розетки

1. Поворотник левой стороны.
2. Задний противотуманный фонарь.
3. Земля для клемм с 1 по 8.
4. Поворотник правой стороны.
5. Левая сторона габаритов и подсветки номера.
6. Лампа стоп-сигнала.
7. Правая сторона габаритов и подсветки номера.
8. Лампа заднего хода.
9. Постоянное напряжение 12 вольт 35 ампер.
10. Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
11. Земля для клеммы.
12. Сигнальный провод.
13. Земля для клеммы 9.

Полезное: Распиновка щитка приборов авто ГАЗ (Газель, Волга)

Когда автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

Разновидности

Подключать розетки к отечественным машинам проще. Это связано с упрощенными электросхемами.

Сложность соединения зависит от выбора схемы.

Розетки разделяют на 2 вида. Они отличаются числом контактов, а также дополнительными особенностями.

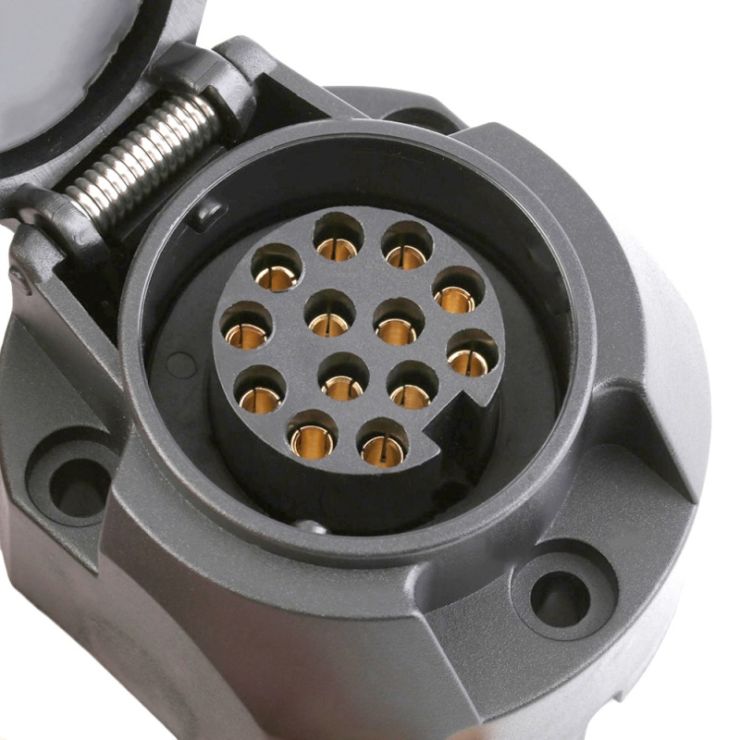

13-контактные

Сначала на рассмотрении распиновка 13 пиновой розетки фаркопа.

Используется на европейских, а также американских авто. Помимо базовых контактов, есть дополнительные. Они помогают подключить противотуманки и другую электрику. К примеру, если вместо прицепа устанавливается на машину дом на колесах.

Схема розетки фаркопа легкового авто с 13 пинами состоит из:

• левого поворота и аварийной сигнализации;
• противотуманных фар;
• отрицательного полюса питания для соединения с кузовом;
• правого поворота;
• правого габарита и номерной подсветки;
• стоп-сигнала;
• левого габарита;
• заднего хода;
• положительного полюса питания, который идет прямо на АКБ;
• положительного полюса, который работает только при запуске зажигания;
• отрицательного полюса для 10 контакта;
• запасного контактного гнезда;
• отрицательного полюса для 9 контакта.

То есть подключать сразу все 13 пинов не нужно в большинстве случаев.

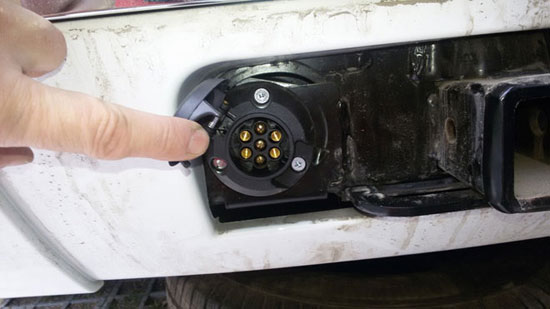

7-контактные

Розетка 7 пин для фаркопа больше распространена на отечественных автомобилях.

Используются контакты для работы:

• стоп-сигнала;
• поворотников;
• габаритных фонарей.

Такая проводка фаркопа 7 контактная самая простая, а также распространенная.

7 контактов состоят из:

• левого поворотника;
• плюсового питания;
• отрицательного вывода;
• правого поворотника;
• правого габарита и номерной подсветки;
• стоп сигнала;
• левого габарита.

Согласитесь, что распиновка фишки прицепа 7 контактов заметно проще.

Подготовка к установке камеры заднего вида

Для того чтобы подключить устройство к автомагнитоле сначала понадобится установить саму камеру. Поэтому первым делом необходимо отключить положительную клемму на аккумуляторе автомобиля

Это делается в мерах предосторожности, чтобы избежать короткого замыкания и последующего возгорания проводки. Либо просто отсоедините весь аккумулятор

После этого загляните в багажник и определите, где будет находиться проводка камеры. Обычно провода протягивают вдоль уже имеющихся. Сам «глазок» чаще всего крепится в бампере или над номерным знаком в его подсветке или в самой рамке от номера. В передней части салона тоже необходимо снять несколько панелей. Например, придется разобрать торпедо и приборную панель, чтобы у вас был доступ к электропроводке.

Совет! Устанавливать камеру внутри салона на заднем стекле не рекомендуется, так как в этом случае картинка будет «замыленной».

Питание к камере идет от фары заднего хода, это необходимое условие, для того чтобы девайс включался как только вы начинаете сдавать назад. Дело в том, что камеры заднего вида, в отличие от камер видеорегистраторов могут работать не более 1 часа при непрерывной работе, после этого они должны отключаться. Это вполне логично, ведь главная цель этих устройств – обеспечение обзора во время парковки, а не в процессе всей езды на машине.

Если вы хотите организовать тандем, в котором будут взаимодействовать магнитола с камерой заднего вида, то не будет лишним убедиться что аудиоустройство оснащено необходимым ЖК монитором.

Когда все подготовительные работы выполнены, можно перейти к установке.

Установка фаркопа

Чтобы установить фаркоп, не нужно обладать специальными знаниями по ремонту автомобиля. Любой человек, привыкший самостоятельно менять колеса, сможет поставить прицепное устройство.

Современные машины имеют стандартные места для установки фаркопа. Поэтому, чтобы его смонтировать, нужно:

1. Установить машину на смотровую яму или подъемник.
2. Внимательно осмотреть лонжероны. Под слоем заводской антикоррозионной мастики должны быть полоски скотча, закрывающие крепежные гайки. Они жестко приварены к кузову.
3. Завести фаркоп под пол багажника и совместить проушины прицепного устройства с гайками на кузове.
4. Болтами, идущими в комплекте, закрепить фаркоп.

При покупке не нужно стараться взять самый дешевый фаркоп. Он может доставить много неудобств при установке. Оригинальные изделия легко отличить по качеству изготовления и окраски. Также приобретаемый фаркоп нужно попробовать пристегнуть к прицепу. Его головка может не подойти к сцепному устройству.

Электрическая Схема Подключения Легкового Прицепа

Это обязательное требование, обеспечивающее безопасность транспортного средства, а также всех остальных участников дорожного движения. Рассмотрим схему подключения к ручнику, печке или датчику давления масла.Если распиновка отсутствует, тогда автолюбителю придется самостоятельно определить принадлежность всех контактов.Модели быстросъемные, а потому не придется долго возиться с подключением и разборкой.Ремонт эл. проводки прицепа.

Сергей Термоусадка и изолента.Бренд надежно зарекомендовал себя. С устройством всегда дают инструкцию по применению.Универсальная схема подключения автомобильной розетки прицепа — второй метод На многих моделях современных машин имеется фаркоп, позволяющий производить буксировку прицепа. Рисунок 7.Далее, производится подключение самой розетки в области, где располагается колодка жгута заднего фонаря машины. При монтажных операциях следует пользоваться обжимными клипсами, обеспечивающими хороший контакт проводников.

Распиновка 7 пиновой розетки

Отметим, что электросхема легкового прицепа от грузового ничем не отличается, и прицеп подключается абсолютно так же. Она нужна для предохранения от различных внешних воздействий. Обычно они продаются вместе с фаркопом, но если в упаковке их нет, тогда нужно посетить рынок или строительный гипермаркет для покупки. В случае если точная и проверенная электросхема легкового прицепа отсутствует, лучше всего обратиться к услугам специалистов Некоторые советы Рекомендуется использовать для подключения многожильный провод из меди.Список обязательных материалов: Различные приспособления для демонтажа бампера.Увы, но электросхема подключения прицепа не всегда сможет помочь, даже если следовать ей полностью, поскольку каждая машина обладает своими индивидуальными особенностями и вполне вероятно, что автовладелец столкнется с некоторыми проблемами, которые нигде не прописаны.Второй метод Для современной машины со сложным электронным устройством рассмотренный выше способ скорее всего не подойдет. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность.

Способы подключения розетки

Для данного действия существует два способа – штатный и универсальный tga.

Стоит более детально разобраться с каждым из них.

Штатный

Данный способ наиболее практичен. Но, он подходит только в том случае, когда на грузовике с завода уже предусмотрен необходимый разъем для установки прицепа Krone и полуприцепа MAN.

Такой антиблокировочный метод установки не требует вмешательств в электро-проводку.

Универсальный

Если на автомобиле не предусмотрена штатная розетка, то её можно установить самостоятельно. Единственным нюансом выступает наличие бортового компьютера в авто.

Если же он отсутствует, то для соединения контактов достаточно использовать скрутку, специальные клипсы, или же пайку.

Способы подключения разъема фаркопа

Рост количества буксируемых устройств вызван популярностью таких видов отдыха, как автомобильные путешествия с кемперами, квадроциклами или гидроциклами, большими лодками. Прицепы разных изготовителей оборудуются отличающимися типами розеток, поэтому подключить фаркоп к проводке автомобиля можно по-разному.

Штатный способ

Самый простой метод, при котором не требуется вмешательства в электросхему. Нужно купить набор переходников, которые ставятся на заводские разъемы задних фонарей. Они снабжены выводами на ТСУ.

Такие наборы можно подобрать для подключения розетки фаркопа к автомобилю ВАЗ большинства выпускающихся сегодня моделей: «Ларгус», «Гранта», «Веста», «Калина», «Шевроле Нива».

Универсальный способ

Схема подключения розетки фаркопа легкового автомобиля приведена на рисунке:

Схема подключения розетки фаркопа

Так соединяют электрические цепи машины-тягача и прицепа, когда светотехника не управляется контроллером. Провода присоединяют к «фишкам» задних фонарей особыми клипсами или методом пайки.

Распиновка 7-пиновой розетки

Схема розетки фаркопа легкового автомобиля с семью контактами показана на рисунке:

Розетка с семью контактами

Здесь распиновка (соответствие отдельных контактов конкретным цепям) такова:

1. Сигнал поворота левый.
2. Задняя противотуманка.
3. «Минус».
4. Сигнал поворота правый.
5. Указатель заднего хода.
6. Стоп.
7. Освещение номера и габариты.

Можно подключить все проводки к одной из колодок, за исключением «поворотников», которые надо присоединять по каждому борту отдельно.

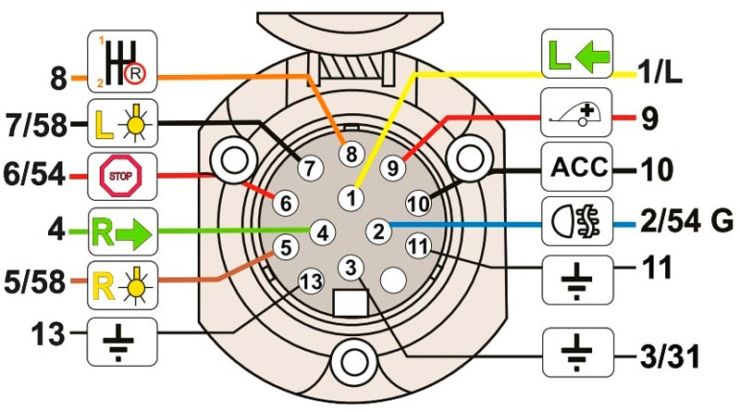

Устройство 13-пиновой розетки

Схема подключения розетки фаркопа к автомобилю через разъем 13-pin:

Схема подключения розетки фаркопа

Существуют переходники, при помощи которых можно подключить 7-контактную вилку к 13-пиновой розетке.

Конструкция 15-контактного разъема

Соединения с 15 контактами на легковой технике встречаются очень редко, в основном на тяжелых пикапах или джипах американского производства. Схема розетки фаркопа легкового автомобиля такого типа на рисунке:

Соединения с 15 контактами на легковой технике

Ее установка включает много управляющих шин с обратной связью, поэтому для корректной работы всех цепей лучше обратиться к электрику.

Внешний вид

На фото новинка демонстрирует солидные для своего класса габаритные размеры, типичный для американских внедорожников яркий внешний декор

В лобовой проекции Киа Теллурайд 2019 привлекает внимание:

• квадратной формой массивного передка;
• функциональным рельефом капота;
• нехарактерной для автомобилей Киа прямоугольной конфигурацией решетки радиатора;
• вертикальной компоновкой многоэлементной ксеноновой оптики.

Нижняя часть передка представляет собой немного выпирающий металлопластиковый обвес. В стандартной комплектации присутствует двухъярусный вентиляционный воздухозаборник, боковые вырезы для охлаждения тормозов и комплект четырехэлементных противотуманных плафонов. Завершается конструкция защитной металлопластиковой накладкой.

Солидно и престижно смотрится кроссовер в боковой проекции. В поле зрения:

• совмещенная со спойлерным козырьком плоская крыша;
• широкая хромированная рамка удлиненных до задних стоек боковых окон;
• сосредоточенные в нижней части дверей и по окружности элементы кузовного рельефа;
• декоративная накладка порогов и нестандартный дизайн колесных дисков.

Колесные арки и низ кузова защищены от случайных повреждений массивным пластиковым периметром.

В соответствии с канонами кроссоверной компоновки, задняя часть корпуса характеризуется небольшим наклоном заднего остекления и вертикальной линией крышки багажного отсека

С первого взгляда внимание концентрируется на Г-образной конфигурации вертикальных задних фонарей, сочетании хромированного фирменного логотипа и рельефной надписи Telluride

Стандартная компоновка выступающего наружу заднего бампера включает в себя узкие полосы противотуманных огней и металлический диффузор. В правой части металлического обвеса имеется вырез под размещение парного комплекта выхлопных патрубков.

Синтетическая основа масла

Этот тип смазочного раствора вырабатывается из нефти, которая поддается органическому синтезу и перерабатывается до получения однородных молекул. Полученную базовую основу разбавляют добавками и присадками, которые повышают износостойкость, способствуют очистке силового агрегата, уменьшают выброс вредных веществ, снижают коррозию металлических деталей.

Изменяя процесс синтеза нефти, можно получить синтетические растворы, базой которых могут быть полиальфаолефины, гликоли, силиконы или сложные эфиры. Наиболее популярна синтетика на базе полиальфаолефинов. У нее хороший уровень вязкости, способствующий хорошему пуску силового агрегата в зимнее время. При эксплуатации в летнюю пору или высоких температурах такая синтетика защищает двигатель от перегрева.

К преимуществам синтетики можно отнести:

1. Различные показатели вязкости, позволяющие применять смазочный материал в различных температурных условиях.
2. Хорошая текучесть, позволяющая снизить трение деталей и расход топлива.
3. Длительный период эксплуатации, который позволяет увеличить пробег машины и производить замену смазки при очередном техническом обслуживании.
4. Высокие антикоррозийные и защитные показатели, моющие и очистные характеристики.

Существенным недостатком синтетики является ее себестоимость. Она обусловлена технологией производства материала.

Синтетическая масляная жидкость может использоваться в силовых установках любого назначения, работающих в любых условиях. Применение определенной марки синтетики для силового агрегата устанавливает производитель транспортного средства.

Chevrolet Captiva › Бортжурнал › Подключение электрики фаркопа… 7 или 13 контактов

Когда возникает необходимость транспортировки прицепа, мы сталкиваемся с вопросом установки фаркопа и подключения розетки для подключения электрики фаркопа. Если с железом все более-менее понятно, то с подключением электрики возникают вопросы.

Как подключить розетку фаркопа к электрике автомобиля?

Розетку можно подключить двумя способами:

стандартный; универсальный.

Применение СТАНДАРТНОГО способа

возможно только в том случае, если на автомобиле есть гнездо для подключения электрики фаркопа. В таких случаях схема подключения прицепа вообще не понадобится, нужно только приобрести оригинальный комплект проводов (один конец втыкаем в в предназначенное для гнездо, а второй конец заканчивается розеткой фаркопа, устанавливаем розетку и все) Очень часто распиновка розетки фаркопа (при условии использования штатного оборудования) присутствует в инструкции по эксплуатации машины. Это идеальный вариант, так как он не сопровождается внесением изменений в электрическую систему транспортного средства.

Но это достаточно редко встречающийся вариант.

Как правило применяют УНИВЕРСАЛЬНЫЙ способ подключения.

УНИВЕРСАЛЬНЫЙ способ 1: Автомобиль не оснащен современным электронным блоком управления.

Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

УНИВЕРСАЛЬНЫЙ способ 2: Автомобиль оснащен мультиплексной шиной.

Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока (в результате соединения с оптикой прицепа), водитель получит сообщение об ошибке. В таких случаях следует применять «блок согласования». Блок согласования подключается к штатной электрике машины, после чего уже сам блок передает соответствующие сигналы на светотехнику прицепа. Блок управления автомобиля не «видит» это устройство, поэтому проблем с подключением фаркопа уже не возникает.

Читать также: Для чего нужны винтовые компрессоры

При подключении электрики фаркопа, мы узнаем, что бывают различные варианты розеток для подключения электрик фаркопов.

Наиболее распространенные виды розеток имеют 7 и 13 контактов. На легковых прицепах для перевозки различных грузов и техники, как правило применяют 7-контактные устройства, а вот на прицепах-домах используются 13-контактные розетки. По сути, разница заключается в применении дополнительных контактов, необходимых для активации фонарей заднего хода, другой электрической начинки домов-прицепов (автохолодильник, зарядка доп.аккумулятора и т.д.)

Распиновка 7 контактной розетки — Европа ( DIN / ISO 1724 )

1 Левый поворотник 2 +12В (опция) или Задний противотуманный фонарь 3 Масса 4 Правый поворотник 5 Правый габарит и подсветка номера 6 Тормозные огни 7 Левый габарит

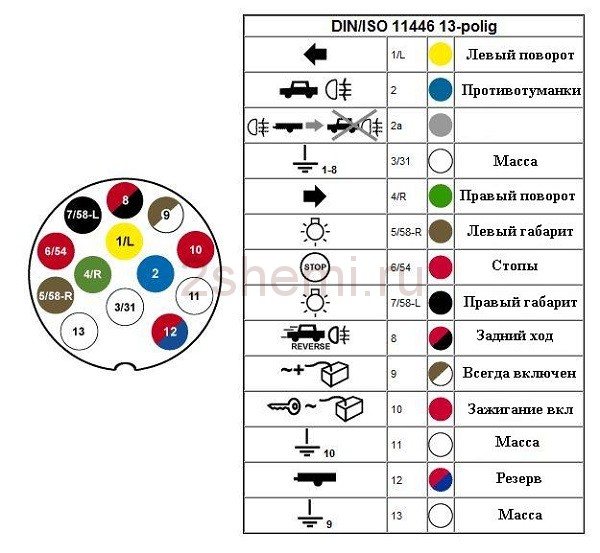

Распиновка 13 контактной розетки — Европа (DIN / ISO 11446)

1. Левый поворот (Желтый) 2. Задний противотуманный фонарь (Синий) 3. Земля для контактов с 1 по 8 (Белый) 4. Правый поворот (Зеленый) 5. Левая сторона габаритов и подсветки номера (Коричневый) 6. Стоп-сигналы (Красный) 7. Правая сторона габаритов и подсветки номера (Черный) 8. Задний ход (Розовый) 9. +12В с аккумулятора (Оранжевый) 10. +12В при наличии зажигания (Серый) 11. Земля для контакта 10 (Бело-черный) 12. Сигнальный провод (обычно запасной) (Бело-синий) 13. Земля для контакта 9

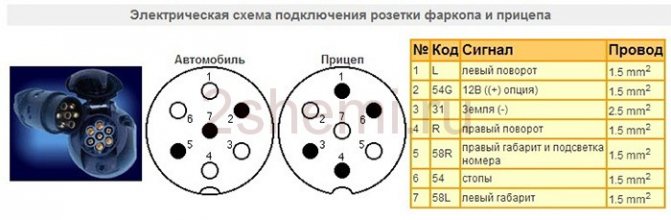

Распиновка розетки фаркопа на 7 pin

Распиновка розетки прицепа (от англ. pin – «вывод, ножка») – это схема разводки электрических разъемов, необходимая для самостоятельного подключения автоприцепа к автомобилю. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Соединение происходит с использованием розетки (расположена у фаркопа) и соответствующего штекера, подключенного к проводке прицепа. Используя соединительные разъёмы, можно объединить электрические схемы технических средств: электрический ток, подаваемый от автомашины, будет задействовать поворотные сигналы, габаритные огни и подсветку номерного знака автоприцепа. Также может потребоваться смарт-коннект, согласующий работу проводки автомобиля с прицепом (на некоторых современных автомобилях с электронными схемами управления).

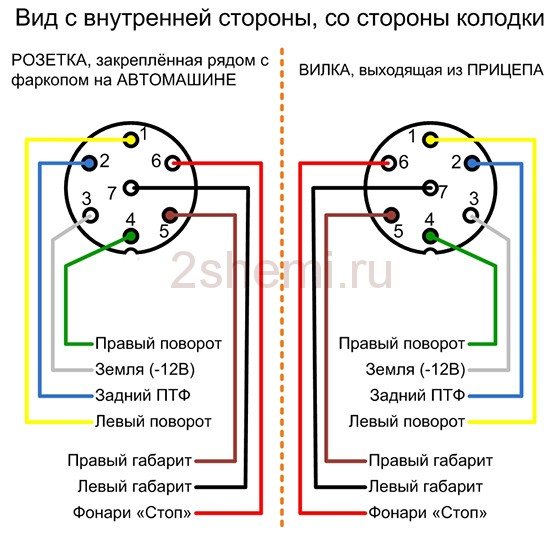

Схема подключения розетки 7 к 7

Наиболее распространённая на данный момент схема подключения с «вилкой» на 7 контактов («европейский» разъем). Она применяется при подсоединении большинства прицепов для легковых машин. Схема подключения изображена ниже:

Обратите внимание: приемная и ответная часть устройства имеют гнезда обоих типов («папа» и «мама»). Такое решение – залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий

Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах

Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. Оптимальные места для расположения розетки – технологические проемы для смены ламп (в них есть доступ к колодкам). Если на фаркопе установлен подрозетник, на который выведены все сигналы, достаточно купить «вилку» на 7 контактов, соединив в соответствии со схемой разъема, обозначенной в руководстве по эксплуатации. Указанный метод называется штатным. В противном случае используют универсальный способ подключения: проводку подсоединяют прямо к сигнальным цепям при отсутствии в автомобиле бортового компьютера. Провода, идущие от разъема, соединяют с электроцепями задних фонарей.

Универсальный метод подключения разъема прицепа и распиновки

Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.д. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи (для проверки используйте тестер).

Подключая провода через разъем фаркопа, примените обжимные клипсы или спаяйте провода, предварительно зачистив изоляцию. Для подключения к машине с бортовым компьютером необходима не только вилка прицепа 7 pin, но и блок согласования – устройство, подключаемое к бортовой схеме и не воспринимаемое компьютером. Даже при увеличенном потреблении тока ввиду работы светового оборудования автоприцепа бортовой компьютер не будет сигнализировать о неисправностях.

Распиновка 7-контактной розетки прицепа: важные особенности

Упрощенная схема подключения розетки 7 к 7 предполагает самостоятельное определение трассировки проводов, а наибольшую трудность вызывает определение места включения соответственных проводников. Настоятельно не рекомендуется делать это наугад, последовательно соединяя разъемные контакты автоприцепа с индикаторной лампой – при наличии цифровых схем управления световыми приборами такой метод небезопасен.

Перед подключением проверьте электронные цепи в разъеме прицепа на предмет отгнившей проводки в зоне паек и контактов, на короткие замыкания на участках трущихся элементов. После этого составьте схему трассировки с обозначением цветов, способов и мест соединения проводов. Если электрические соединения расположены вне салона, их следует покрыть термоусаживаемым кембриком (специальным изолятором), а по завершении работ проверить электросвязи мультиметром, удостоверившись в отсутствии замыканий.

Схемы прямого подключения

Такой вид соединения применяется при отсутствии в автомобиле штатной выводной колодки. В этом случае провода подключаются непосредственно к жгуту задних фонарей. Для облегчения монтажа можно использовать коннекторы, оборудованные штепсельными разъемами для состыковки с оптикой. С другой стороны прибора имеются провода для подсоединения к ответной части устройства.

Перед тем как подключить розетку фаркопа, необходимо определить место установки разъемов. К светотехнике подсоединяются через технологические вырезы, предназначенные для замены ламп, а вывод жгута наружу — через дренаж в днище багажника. В некоторых случаях схема подключения розетки на фаркоп предполагает пайку проводов. Такие соединения получаются более прочными.

Если планируется объединение двух контактов, например габариты правого и левого борта, то общий выводной провод должен быть сечением более 2 мм², т.к. нагрузка на него возрастет. Приобрести необходимые комплектующие можно в магазине или на авторынке. Не следует покупать коннекторы и разъемы кустарного производства, т.к. это чревато возникновением замыкания с дальнейшим возгоранием всей проводки.

Watch this video on YouTube

Схемы прямого подключения

Они проходят в месте фонарей стоп-сигнала. При снятии светоотражающих крышек учитывается минимальное прижимание прокладочного поролона, служащего для предотвращения всасывания пыли в салон. Хотя в интернете есть схемы подключения, самостоятельное выполнение этой процедуры не такое лёгкое. Перед тем как подключать, хорошо бы изучить подступы к проводам. Нюанс: с одной стороны резать проводку лень, с другой – жалко. Поэтому для ленивого способа предусмотрены коннекторы с тремя окончаниями: два со штепселями, которые соединяют штатные приборы, а один конец с оголёнными проводами на розетку фаркопа.

В добавок понадобятся дополнительные материалы:

• Розетка с крышкой.
• Коммутационные колодки. Они бывают с гнёздами под предохранители.
• Провод сечением 1,5-2 мм кв. Применяются изолированные многожильные или одножильные провода.
• Герметик силиконовый автомобильный.
• Жгут. Представляет собой гофрированную трубу 3 метров из пластика или металла.
• Хомуты для фиксации жгута.

Приобрести одним набором не составит труда. Заводское исполнение предполагает сложную коммутацию по следующим причинам:

• Использование меньшей нагрузки исключает оплавления и замыкания;
• Гарантия правильной работы осветительных приборов.

По идее в жгут укладываются 11 жил. Так как правые и левые стороны синхронны, коммутация теоретически уместится в привычные 7 проводов. Но в данной ситуации на одну жилу приходятся три лампы, а это увеличение нагрузки. Есть другой способ разделения тока на правую и левую стороны. Увеличивается число проводов, монтажных гильз, предохранителей. Данная схема соответствует нормам безопасности.

Погружение в особую атмосферу.

Европейская и отечественная разводка

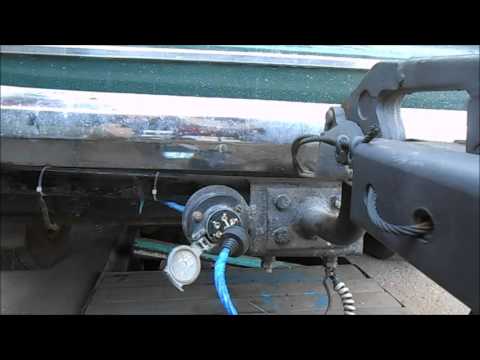

На самом ТСУ под защитной крышкой расположена особая площадка – розетка фаркопа. Схема ее подключения зависит от количества контактов. Обычно на отечественных авто используются розетки на 7 контактов, а 13-контактные изделия больше характерны иномаркам из Европы и США (американские выпускаются также с 7-контактными розетками). По большому счету распиновка разъема фаркопа отличается только наличием дополнительных пинов для активации электрической начинки, которая устанавливается не в обычных прицепах, а в полноценных домах-прицепах. Если же речь идет о стандартном устройстве для перевозки вещей, то для него больше подойдет разъем фаркопа, распиновка которого будет соответствовать 7 элементам.

Рекомендуем: Устройство и принцип работы автоматической коробки передач

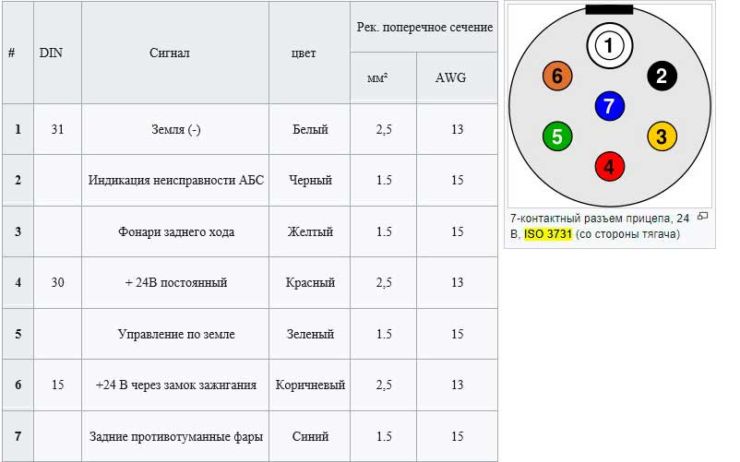

Рассмотрим вариант европейской разводки, где:

Подключение проводки фаркопа производится также и по отечественной схеме:

• Левый поворотник (желтый).
• Противотуманка (голубой).
• «Земля».
• Правый поворотник (зеленый).
• Свободный.
• Стоп-сигналы (коричневый).
• Габаритные огни (черный).

Если распиновка фаркопа не соответствует прицепу (допустим, вы планируете эксплуатировать отечественный прицеп, подключив его к иномарке, или наоборот), то достаточно только приобрести адаптер и произвести подключение по описанной выше схеме.

Пришло время перейти к практическим рекомендациям, касающимся того, как подключить розетку фаркопа к автомобилю самостоятельно.

Подводя итоги

Разобраться с установкой, а также подключением розетки тягово-сцепного устройства можно своими силами. Это не так сложно. Но нужна теоретическая база.

Если водитель не дружит с электрикой, лучше обратиться к профильным специалистам.

При использовании микропроцессоров, которые проверяют состояние световых приборов на машине, приходится применять специальные микрокоммутаторы. Обычный автолюбитель тут не справится. Нужен опытный автоэлектрик.

Делитесь опытом, а также личными наблюдениями.

Watch this video on YouTube

На этом все, а потому будем прощаться

Спасибо за внимание!. Подпишитесь, задайте вопрос, оставьте комментарий и расскажите о проекте друзьям!

Подпишитесь, задайте вопрос, оставьте комментарий и расскажите о проекте друзьям!
