Регулировка клапанов камаз

Еще вам может быть интересно

Владельцам без навыков стоит обратиться в автосалон, где за небольшие деньги исправят эту проблему, и вы сможете пользоваться электроникой и с выключенным мотором. Внешние изменения в автомобиле Ещё один вариант доведения машины до ума — установка механического упора. Этот удобный элемент поможет открыть капот и удерживать его в таком состоянии, пока водитель осматривает и ремонтирует внутренности Логана.

Конструктивно они сделаны так, что зона действия пассажирского стеклоочистителя не достает до водительского. В итоге в центре стекла образуется большое количество воды, которая потом стекает вниз. Способов борьбы с этой напастью несколько.

Можно подобрать нестандартные размеры щеток, чаще всего комбинация такая: Но, чтобы решить проблему полностью, нужно дорабатывать трапецию: После модернизации трапеции она работает так Есть у Logan особенности и в электрике. Список электроприборов, работающих при выключенном зажигании, отличается от того, что можно встретить на других автомобилях. Автоматического переключения на габариты не происходит.

Ремонт и регулировка ПГУ КАМАЗ ГРУЗОВИК.БИЗ

Хотите знать, как распознать «очаг» поломки и своими руками сделать ремонт ПГУ КАМАЗ? Тогда вы попали по адресу, в этой статьей мы поэтапно расскажем об этом процессе.

Что за «зверь» этот ПГУ

Начнем с определения аббревиатуры «ПГУ» – это пневмогидравлический усилитель, составной элемент узла сцепления. Грузовые машины КАМАЗ весьма габаритны и массивны, поэтому управлять ими нелегко. Водитель такого авто стал бы тяжелоатлетом нажимая педаль сцепления, если бы не существовало такого технологичного решения как ПГУ. Он делает жизнь за рулем грузовика легче и комфортнее.

Проще говоря, он отвечает за снижение прилагаемого усилия на педаль. Хоть сам пневмогидравлический усилитель и небольшого размера, но выполняет серьезную задачу – облегчает процесс вождения тяжелой машины. Если бы его не было, переключать передачи стало бы сложным процессом. Все последние модели ПГУ состоят из:

• системы слежения;
• исполнительного пневматического цилиндра;
• индикатора степени износа накладок у ведомого диска.

В пневмогидравлический усилитель транспортируется давление жидкости, которая находится в главном цилиндре устройства. Оно в свою очередь принуждает работать гидравлические поршни и следящую систему. При снижении давления все возвращается в исходную позицию.

Причины поломки ПГУ

1. Если следящий поршень ПГУ заклинило, то это произошло из-за разбухания резинового кольца или уплотнительной манжеты.
2. В случае, когда сжатый воздух в пневмогидравлическом усилителе поступает в малом количестве или совершенно не поступает, «виноватым» будет впускной клапан ПГУ.
3. Когда в работе педали наблюдается ситуация «проваливания», то это означает, что воздух попал в гидропривод.

Первые признаки проблем с пневмогидравлическим усилителем

Новичкам в ремонте ПГУ КАМАЗ распознать первые сигналы неисправности в работе ПГУ порой сложно. Но вот небольшой перечень возможных ошибок в работе сцепления:

• На момент начала движения либо при переключении передачи устройство срабатывает с опозданием.
• Устройство реагирует лишь при значительном усилении.
• Периодические «клины» устройства.

Если хоть один из вышесказанных симптомов присутствует, то срочно нужно искать и устранять неполадки блока пневмогидравлического усилителя.

Начинаем ремонт ПГУ КАМАЗ своими руками

Изучив все показатели поломки, вы пришли к решению провести ремонт самостоятельно? Тогда начинать нужно с разборки агрегата, цикл которой проводится строго в следующем порядке:

1. Задний корпус пневмоусилителя крепится в тиски.
2. Поочередно вывинчиваются болты с шайбами.
3. Снимается крышка подвода воздуха.
4. Из корпуса ПГУ вытаскивается клапан.
5. Передний корпус в сборке с пневмопоршнем снимается.
6. У мембраны и пневмопоршня удаляются пружины.
7. Диафрагма снимается.
8. Из заднего корпуса вытаскивается корпус уплотнения, упорное кольцо, следящий поршень и поршень выключения сцепления в сборе.
9. Отвинчивается крышка с уплотнителем выпускного отверстия и перепускной клапан.
10. Закрепленный ранее задний корпус освобождается из тисков.
11. Вытаскивается стопорное кольцо.
12. Снимаются конусы, шайбы и седло со стержня клапана.
13. Вынимается уплотнительное кольцо с корпуса следящего поршня.
14. Вынимается следящий поршень и с него снимаются остальные детали.
15. Вытаскивается уплотнительное кольцо и пневматический поршень из переднего корпуса.
16. С пневмопоршня снимается манжета.
17. Вся снятые элементы прочищаются в нефтепродукте: керосин или бензин, обдуваются сжатым воздухом и подвергаются дефектовке.
18. После качественного просмотра деталей и починки требуемых запчастей или их замены осуществляется сборка в обратном порядке.

Каким образом можно отрегулировать ПГУ КАМАЗ

Финишным этапом восстановления устройства является регулировка ПГУ КАМАЗ. Для этого необходимо обеспечить полный ход толкателя пневматического усилителя не меньше 25 мм. Потому как при низком показателе сцепление полностью отключается. Таким образом, полный ход толкателя тестируется нажатием педали сцепления с усилием до упора.

Если ход не на должном уровне, то повторно тестируется показатель жидкости в бачке основного цилиндра привода сцепления и свободный ход. Если обнаруживается необходимость, то удаляется воздух из гидросистемы

Чтобы ПГУ служило качественно и надежно, важно не забывать об его своевременном ремонте и техобслуживании

Процесс регулировки

Для регулировки клапанов КамАЗ выполните следующие действия:

• Снимите крышки с ГБЦ. Оцените моменты крепления болтов головок блока цилиндров и, если требуется, доведите крепления голо­вок до моментов 157-176 Н/м (16-18 кгс/м).
• Поместите шток фик­сатора маховика в нижнее положение.

• Снимите крышку люка внизу картера сцепления. Вставьте лом в проем на маховике и проворачивайте коленвал, чтобы фик­сатор сцепился с маховиком. При этом коленвал настраивается поочередно в положения I-IV, которые можно определить по­ворачиванием по отношению к началу впрыска в первом ци­линдре на угол вниз. Впрыск топливной смеси в первом цилиндре двигателя стартует при зацеплении фиксатора с маховиком, а метка на приводе ТНВД располагается наверху. Во всех положениях нужно одновременно регулировать клапаны обоих цилиндров в порядке их функционирования.
• Проверьте расположение меток на торце муфты опережения впрыска и фланца главной полу­муфты привода. При нахождении рисков внизу, выведите фиксатор из сцепки с маховиком и сделайте поворот коленвала на полный оборот – нужно, чтобы фиксатор сцепился с маховиком.
• Расположите фиксатор в верхнем положении. Проверните вал в направлении его движения 60 градусов, чтобы промежуток между двух отверстий составлял 30 градусов. В этот момент клапаны на цилиндрах 1 и 5 должны располагаться в закрытом положении (чтобы штанги клапанов без проблем управлялись усилием руки);
• Оцените моменты затяга гаек на стойках коромысел, они должны составлять 42-54 Н м (4,3-5,5 кгс/м). Если требуется, отрегулируйте их.

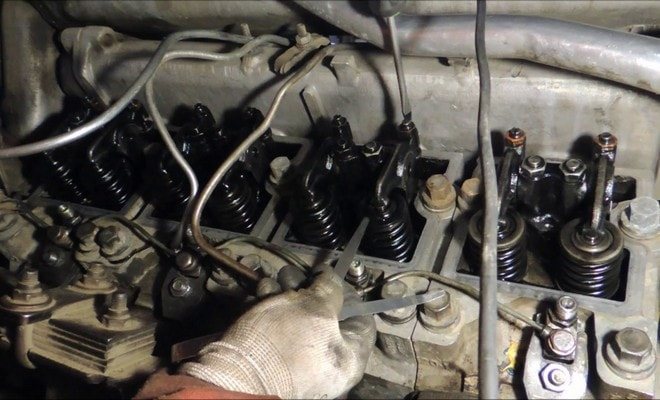

• С помощью щупа проверьте зазоры в носках коромысел и стержней клапанов (выпускных и впускных) цилиндров 1 и 5. Щупы используются размером 0,3 мм для впускно­го клапана и 0,4 мм – для выпускного. Нужно, чтобы они входили с уси­лием (клапаны в правом ряду впускные, в левом ряду — выпускные).
• Затем выполняйте отладку зазо­ров в цилинд­рах парами: 2ом и 4ом (положение 2); 6ом и 3ем (положение 3); 7ом и 8ом (положение 4). Нужно перемещать коленвал по ходу движения каждый раз на 180 градусов.
• Запустите двигатель и проверьте его работоспособность, при качественной регулировке в клапанном меха­низме должен отсутствовать стук.
• Закрепите крышки люка картера и ГБЦ.

Теперь Вы знаете, как правильно отрегулировать клапана на КамАЗе. Желательно данную работу доверять квалифицированным специалистам. Однако, если Вы имеете опыт в обслуживании тяжелой грузовой техники, можно выполнить настройку и самостоятельно.

Источник

Регулировка клапанов двигателя Cummins на автомобиле «Камаз»

Хотя двигатели Cummins, которыми сегодня комплектуются автомобили марки «Камаз», отличаются высокой надежностью и большим моторесурсом, им непременно требуется регулярное техобслуживание

В числе прочего очень важно периодически осуществлять регулировку клапанов. Согласно официальной инструкции производителя, данную процедуру следует выполнять не реже, чем через каждые 240 тыс

км пробега. Однако помимо плановых работ, необходимость в регулировке клапанов может возникнуть и по иным причинам.

Первыми признаками, которые могут свидетельствовать о необходимости проведения регулировки, являются посторонние металлические стуки, появившиеся в подкапотном пространстве, повышение «аппетита» силовой установки, или снижение ее мощности. Если проигнорировать эти симптомы и своевременно не отрегулировать клапаны, то дальнейшая эксплуатация мотора способна вызвать каскад новых поломок в ДВС.

Причины разбалансировки клапанов

Важно понимать, что регулировка зазоров на клапанах будет бесполезным занятием, если не устранена изначальная причина проблемы. К числу технических причин относятся поломки, связанные с некачественным или несвоевременным обслуживанием:

• неверно выставленные зазоры клапанов или неверная очередность затягивания болтов на головке цилиндра во время предыдущего обслуживания двигателя;
• физический износ или поломка элементов ГРМ;
• использование некачественной охлаждающей жидкости, вызвавшее перегрев двигателя;
• испорченный воздушный фильтр, пропускающий в цилиндры вместе с воздухом еще и грязь;
• использование загрязненного или некачественного моторного масла, в том числе по причине несвоевременной замены маслофильтра или самого масла;
• частичное несгорание топлива вследствие других поломок или низкого качества самого топлива.

К числу эксплуатационных причин относится перегрев силовой установки, чрезмерно долгая работа в режиме повышенных оборотов, злоупотребление эфиром при зимнем пуске двигателя.

Порядок выполнения регулировки

В первую очередь следует предупредить, что все работы по обслуживанию клапанов производятся исключительно на остывшем двигателе, то есть когда температура жидкого охладителя не превышает 60 градусов.

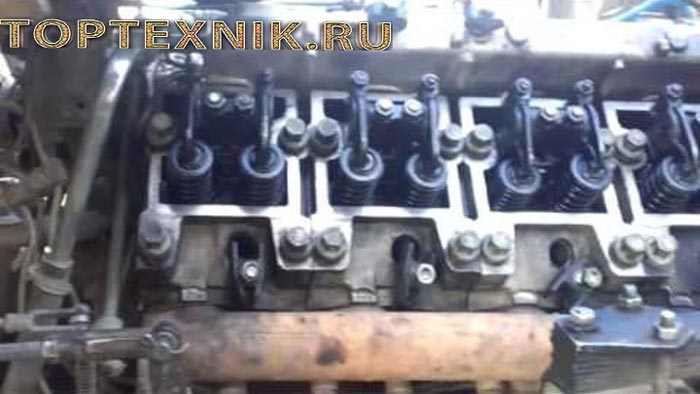

Чтобы добраться до клапанов, нужно демонтировать крышку двигателя и прокладку под ним. Следующая задача — провернуть коленчатый вал так, чтобы поршень на первом цилиндре оказался в своей верхней мертвой точке. Когда коленвал окажется в правильном положении, приступайте к замерам зазоров на следующих клапанах:

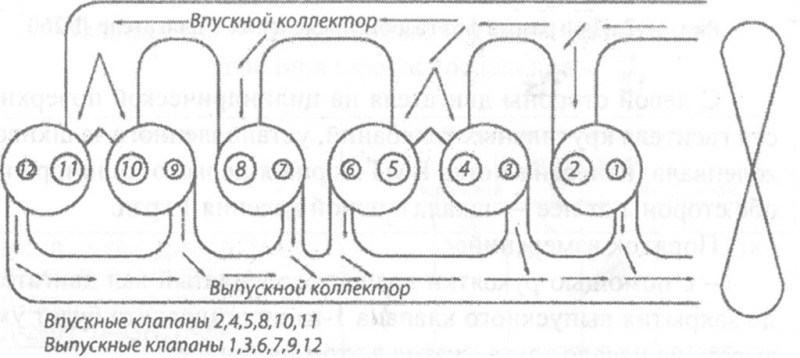

• в 4-цилиндровых моторах — 1И, 1Е, 2И и 3Е,
• в 6-цилиндровых — 1И, 1Е, 2И, 3Е, 4И и 5Е.

Обозначения: И — впускной клапан, Е — выпускной.

На впускных клапанах минимальное значение зазора должно составлять 0,152 мм, максимальное — 0,381 мм. На выпускных клапанах нужные показатели — 0,381 мм и 0,762 мм соответственно.

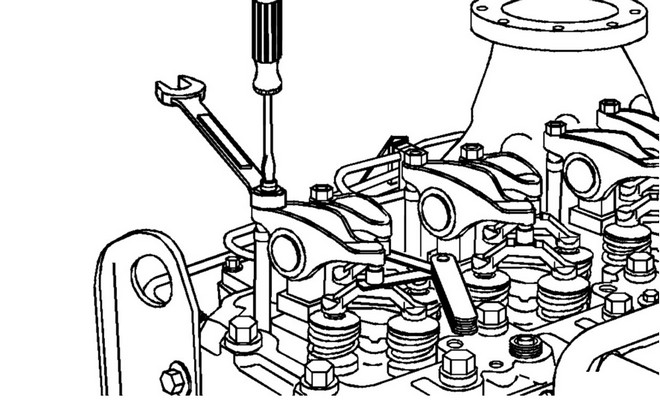

Правильность зазора легко определить с помощью измерительного щупа, который должен входить между крейцкопфом и гнездом коромысла с некоторым усилием. Для регулировки зазора следует ослабить контргайку и откорректировать его. Оптимальными значениями считаются 0,254 мм на впускном клапане, и 0,508 мм на выпускном.

Выставив зазор заново, затяните контргайку и непременно еще раз используйте измерительный щуп, дабы убедиться в правильности выставленного зазора.

Отрегулировав клапана с указанными выше номерами, проверните коленвал на 360° и замерьте зазоры на остальных клапанах. Когда все клапаны будут отрегулированы, нужно вернуть обратно прокладку и крышку двигателя. При этом, возможно, придется использовать новую прокладку, если старая потрескалась или деформировалась.

Объем и масса

Основные этапы выполнения работ

Регулировка клапанов КАМАЗ 740 своими руками подразумевает строгое соблюдение этапов выполнения всех работ. Основные этапы, которые необходимо выполнить при регулировке клапанов:

1. Потребуется аккуратно снять крышку, которая прикрывает головки цилиндров. Следует проверить затянуты ли все болты, если нет, тогда затяните их до оптимального натяжения.
2. Потребуется выполнить правильную установку фиксатора в самое нижнее из возможных положений.
3. После этого, потребуется снять крышку люка, которая установлена внизу картера сцепления. Проворачивая с незначительными физическими усилиями и плавными движениями коленчатый вал, потребуется привести его в положение, когда установленный фиксатор подл воздействием пружины зацепится с маховиком. Для моторов определенных моделей 7303.10, а также 740.14 и тип двигателя 740.11 специальные метки, которые расположены на торце механизма ТНВД и рабочей муфты должны полностью совпадать. К этому моменту, рекомендуется отнести максимально ответственно, потому как он важен для правильного выполнения указанных работ с автомобилем КАМАЗ.

Такое расположение коленчатого вала указывает на начало топливной подачи в 1-м из цилиндров. В случаях, когда такие метки не совпадают, потребуется отвести фиксатор из состояния зацепления с установленным маховиком. Для этого, можно повернуть вал на 1 оборот, тогда, фиксатор должен стать на свое прежнее место. Чтобы провернуть до необходимого положения коленчатый вал, рекомендуется использовать ломик. Его потребуется провернуть на угол, который равняется имеющемуся промежутку между рядом расположенных отверстий, что будет полностью соответствовать углу в 30 град. Затем отодвиньте фиксатор и переверните его на 90 град. После завершения этого момента, его необходимо будет установить в самом верхнем из возможных положений.

На этом этапе работ, потребуется проверить, как затянуты специальные гайки для стоек коромысел цилиндров. Если выполняется регулировка клапанов КАМАЗ Евро 2, тогда момент должен находиться в определенных пределах, которые составляют значения от 41,2 до 52,6 Н.м. Для регулировки потребуется:

• Для того, чтобы верно отрегулировать зазоры клапанов на КАМАЗ 740, нужно ослабить в незначительных значениях контровочную гайку специального винта для осуществления регулировки, а также поставить щуп оптимальной толщины.
• Затем, при помощи вращения винта поставить зазор на значение в 0,30 миллиметров для впускного клапана и 0,40 миллиметров для выпускного.
• Если требуется регулировка клапанов КАМАЗ Евро 3, тогда эта процедура, как правило, не отличается от рассмотренной выше и может быть выполнена в таком же порядке.

Регулировать клапана на КАМАЗе необходимо, когда это требуется из-за некачественной работы мотора. Этот момент требуется учитывать и понимать, когда заметна потеря мощности двигателя при работе. Регулировка клапанов на КАМАЗ 5320 должна выполняться с использованием всех указанных выше рекомендаций.

Рассмотрим оптимальный порядок выполнения регулировки клапанов в КАМАЗе 740, который поможет заметно сэкономить время на выполнение данной процедуры. Нужно провернуть установленный коленчатый вал, ориентировочно на 60 град., от ВМТ и начинать регулировать клапана в 1 и 5 цилиндрах. После этого, осуществляем проворачивание на 180 град., и выполняем процесс регулировки для 4 и 2 цилиндра. Затем, опять на 180 град, и регулируем 3 и 6 цилиндр и последними регулируем 8 и 7 цилиндр после проворота на 180 град.

Когда указанный выше этапы работы завершены, необходимо будет завести двигатель авто КАМАЗ и внимательно послушать, как он работает

Потребуется обратить внимание на посторонние стуки и шумы, которых не должно быть. Когда все работает стабильно и без лишнего шума и стуков, потребуется установить снятые ранее крышки, которые расположены на блоке цилиндров

Источник

Регулировка клапанов двигателя КАМАЗ

Для регулировки клапанов вам понадобится некоторый инструмент. Ключ на 13, ключ на 14, отвертка, щуп, вороток, и ключи для протяжки головки блока цилиндров и стоек коромысел. Мы рассмотрим два вида регулировки клапанного механизма. Выясним какой будет наиболее точным.

Перед регулировкой клапанов рычаг переключения передач должен находится в нейтральном положении, а ручка троса остановки двигателя в верхнем положении. Однако перед регулировкой клапанов необходимо проверить установку угла опережения впрыска топлива.

Метки на ведомой муфте привода ТНВД должны находится в верхнем положении. При этом метки ТНВД и автоматической муфте впрыска топлива должен совпадать а фиксатор входить в паз маховика.

Теперь надо проверить момент затяжки болтов головок цилиндра, которые затягиваются моментом 165-185 Нм в следующей последовательности 1-2-3-4 крест накрест.

Далее снять клапанные крышки и проверить момент затяжки гаек шпилек стоек каромысел, которые затягиваются моментом 40-50Нм.

После этого уже проводится регулировка клапанного механизма газораспределения. Зазоры регулируются одновременно в 2 цилиндрах следующих к порядку работы друг за другом.

1 Положение-1 и 5 цилиндр

2 Положение 4 и 2 цилиндр

3 Положение 6 и 3 цилиндр

4 Положение 7 и 8 цилиндр

Коленчатый вал у нас установлен в положение начала впрыска топлива в первый цилиндр. Теперь надо повернуть его по ходу вращения на 60 градусов. Каждое отверстие в маховике расположено через 30 градусов, что соответствует первому положению регулировки то есть в первом и пятом цилиндре. Остальные положения регулировки определяются поворотом коленчатого вала на углы 180, 360, 540 градусов от первого положения.

Регулировка клапанов выполняется на холодном двигателе. Зазор для впускных клапанов должен быть 0,3 мм для выпускных 0,4 мм щуп указанных размеров должен входить с усилием.

Расположение цилиндров Камаз

Правильное понимание принципа работы силовой установки зависит от того, какая нумерация цилиндров КамАЗ. Эта процедура утверждена Европейским регламентом. Согласно договорённостям, производитель обязан маркировать камеры выпускаемой продукции, начиная с правой передней. Зная, где находится первый цилиндр на КамАЗе, его называют главным, регулируются клапана.

Расположение цилиндров КамАЗ 740 схема:

Форсунки, подающие заряд смеси в объём камеры, маркируются в паре с обслуживаемым цилиндром. Основной распылитель крепится к основному цилиндру. Маркировка КамАЗ 740 проводится в следующем порядке: правая линия камер – с первой по четвёртую; левая линия камер – с пятой по восьмую. Отсчёт в рядах ведётся от передней части машины. Эта информация пригодится при настройке мотора, в случае, если произведена замена топливной помпы. Регулировка впрыска рабочей смеси в камеру без этой информации невозможна. Кроме того, показатель влияет на настройку механизма распределения газов.

Как регулировать клапана на КАМАЗ

Работу необходимо выполнять на холодном двигателе (временной промежуток после его глушения должен составить, как минимум, 30 минут). Одновременно можно снять сразу после остановки клапанные крышки, что ускорит процесс охлаждения стержней и коромысел (выполнять регулировку на горячем двигателе нельзя из-за наличия естественного температурного расширения его элементов, а также риска получения ожогов).

Перед тем, как отрегулировать клапана на КАМАЗе заручитесь помощью напарника, а для обеспечения безопасности дополнительно выполните следующие действия:

• затяните ручной тормоз;
• установите противооткаты;
• отключите подачу топлива в двигатель, вытянув до упора рукоятку остановки двигателя.

Непосредственно сами работы выполняют следующим образом:

Проконтролируйте момент затяжки установленных болтов крепления ГБЦ, который должен составлять 157-176 н/м (при необходимости, их нужно дополнительно затянуть).
Установите в нижнем крайнем положении фиксатор маховика мотора.
Демонтируйте в нижней половине картера сцепления автомобиля крышку люка и вставьте отверстие на маховике небольшой лом. Теперь медленно аккрутано поворачивайте ваш коленчатый вал до того момента, пока фиксатор не окажется в зацеплении с ним. Это положение будет соответствовать моменту начала впрыска дизельного топлива на 1-м рабочем цилиндре мотора (для контроля в этот момент метка привода насоса высокого давления будет находиться в верхнем крайнем положении).
Проконтролируйте положение меток, расположенных на торце муфты опережения впрыска порции дизельного топлива и фланца, расположенного на ведущей полумуфте ТНВД. Если риски оказались внизу, то необходимо вынуть фиксатор, находящийся в зацеплении с маховиком, и провернуть коленвал на 360 градусов до повторного вхождения в зацеп.
Установите фиксатор маховика мотора в верхнее крайнее положение.
Проверните теперь коленвал на угол в 60 градусов по направлению против хода часовой стрелки (смотрим на него со стороны маховика). В этом случае расстояние между соседними отверстиями составит 30 градусов, что соответствует положению, когда клапаны 1-го и 5-го цилиндров находятся в закрытом положении (одновременно шланги клапанов должны легко проворачиваться без использования какого-либо инструмента).
Проконтролируйте момент затягивания гаек, крепящих стойки коромысел (он должен составлять 42-54 Н/м) и, при необходимости, настройте их динамометрическим ключом.
Теперь проверьте реальными зазоры между торцевыми поверхностями стержней клапанов этих цилиндров и носками коромысла. Размер должен быть на уровне 0,3 миллиметра для впускного клапана (правый ряд цилиндров) и 0,4 миллиметра для выпускного (левый ряд). Для корректировки зазоров ослабляйте или закручивайте регулирующий винт до тех пор, пока щуп между стержнем и коромыслом не будет двигаться с минимальным усилием без изгибов. После достижения нужного результата, удерживая отверткой регулировочный винт, закрутите контргайку без вынимания щупа. Также для контроля можно использовать щуп в 0,35 мм для впускного и 0,45 мм для выпускного. Он не должен заходить в имеющийся зазор. Одновременно желательно проверить состояние штанги, которая должна вращаться без затруднений и заеданий

Последние свидетельствуют о наличии изогнутости, что требует замены либо ремонта.
После регулировки клапанов первого цилиндра переходите к пятому и повторите предыдущий пункт заново.
Теперь поверните коленчатый вал на половину целого оборота и проведите регулировку цилиндров №4 и №2 по аналогии с пунктом 8.
Снова поверните коленчатый вал на 180 градусов и выполните регулировку цилиндров №6 и №3 по аналогии с пунктом 8.
Еще раз поверните коленчатый вал на 180 градусов и выполните регулировку цилиндров №7 и №8 по аналогии с пунктом 8.
Теперь можно выполнить тестовый запуск двигателя и обратить внимание на его работу.

При наличии соответствующего инструмента и навыков регулировку можно выполнить самостоятельно как на КАМАЗ, так и на других автомобилях. В противном случае рекомендуем обратиться за помощью на СТО. Это сэкономит время и предотвратит ошибки, которые могут пагубно сказаться на состоянии всего двигателя, а в отдельных случаях потребовать капитальный ремонт последнего. При наличии каких-либо вопросов обращайтесь на наш сервис, где гарантирована честность по отношению к клиенту, доступная цена, высокое качество услуг и оперативное выполнение работ.

Особенности настройки для различных модификаций

Порядок регулировки клапанов на КамАЗе может различаться в зависимости от установленной модификации мотора.

Для того чтобы сделать все правильно, рекомендуется ознакомиться с разделом «Процедура настройки зазоров между клапанами» в руководстве пользователя.

Евро-1

Для того чтобы настроить зазор на двигателе Cummins, у которого 6 цилиндров, нужно сделать следующее:

1. Вывести фиксирующий механизм из соединения с маховиком, провернуть коленчатый вал на 360°. Клапаны цилиндрического устройства должны открыться.
2. Проверить натяжку крепежных винтов стоек коромысел регулировочных цилиндрических элементов.
3. При помощи специального устройства проверить расстояние между основанием коромысел и их торцами.
4. Если предел превышает 42-52 Нм, то понадобится регулирование клапанов.
5. Ослабить контровую гайку редукционного механизма.
6. Вставить измерительный прибор в образовавшийся промежуток.
7. Вращая винт при помощи отвертки, выставить требуемое расстояние.
8. Отрегулировать клапана в цилиндрических деталях под номером 4, 2, 6, 3, каждый раз проворачивая коленвал на пол-оборота.

Евро-2

Для регулировки клапанных элементов на технике с двигателем Каменс, изготовленным по международному стандарту Евро-2, нужно:

1. Снять крышки с цилиндрического устройства.
2. Проверить уровень затяжки крепежных болтов.
3. Установить фиксирующую часть маховика в нижнее положение.
4. В два приема снять крышку с механизма сцепления и ТНВД.
5. Провернуть коленвал.
6. При помощи специального ключа проверить момент затяжки крепежных винтов стоек коромысел.
7. Ослабить натяжение контровой гайки.
8. Вставить в промежуток щуп и установить зазор до 0,4 мм.
9. Удерживая винт отверткой, затянуть гайку и проверить величину установленного зазора.
10. Провернуть коленвал на 60° от верхней мертвой точки.

Евро-3

Инструкция по регулировке клапанных элементов на транспортном средстве, с двигателем Камминз (Евро-3):

1. Демонтировать колпак и крышку с головок цилиндрического механизма.
2. Убрать ось коромысел и стойки.
3. Переместить коленчатый вал до того момента, как он перекроет клапанные элементы в цилиндре под номером 1. После этого можно приступать к регулировке в четвертом, шестом, седьмом и восьмом цилиндрах.
4. Снова переместить коленчатый вал и отрегулировать цилиндры 2, 3 и 5.
5. Ключом динамометрического типа проверить уровень натяжения всех крепежных деталей цилиндрических головок в последовательности работы цилиндров. В случае необходимости затянуть элементы (до 10 Нм).
6. Вернуть на место ось коромысел, отрегулировать промежуток между клапанными деталями и устройством коромысел.

Евро-4

Регулировка клапанов двигателя Каменец, изготовленного по экологическому международному стандарту Евро-4:

1. Снять все защитные элементы с цилиндрического механизма.
2. Установить фиксирующее устройство маховика в нижнее положение.
3. Убрать крышку люка, которая находится у основания механизма сцепления.
4. При помощи небольшого лома, вставленного в разъем маховика, провернуть коленвал на 1,5 оборота.
5. Во время каждого перемещения коленвала нужно регулировать клапанные элементы цилиндров.

Расположение цилиндров Камаз

Правильное понимание принципа работы силовой установки зависит от того, какая нумерация цилиндров КамАЗ. Эта процедура утверждена Европейским регламентом. Согласно договорённостям, производитель обязан маркировать камеры выпускаемой продукции, начиная с правой передней. Зная, где находится первый цилиндр на КамАЗе, его называют главным, регулируются клапана.

Расположение цилиндров КамАЗ 740 схема:

Форсунки, подающие заряд смеси в объём камеры, маркируются в паре с обслуживаемым цилиндром. Основной распылитель крепится к основному цилиндру. Маркировка КамАЗ 740 проводится в следующем порядке: правая линия камер – с первой по четвёртую; левая линия камер – с пятой по восьмую. Отсчёт в рядах ведётся от передней части машины. Эта информация пригодится при настройке мотора, в случае, если произведена замена топливной помпы. Регулировка впрыска рабочей смеси в камеру без этой информации невозможна. Кроме того, показатель влияет на настройку механизма распределения газов.

Установка коленчатого вала под регулировку цилиндров

Теперь убираем стопор и проворачиваем коленчатый вал на два отверстия маховика, что соответствует углу поворота в 60 градусов, в этом положении клапана 1 и 5 цилиндров полностью закрыты.

Направление вращения коленчатого вала

Постоянно путаешься в направлении вращения коленчатого вала. Что бы себя проверить есть простой способ, встаньте перед кабиной, и представьте, что вы заводите мотор с рукоятки по часовой стрелке, в эту сторону и должен вращаться маховик, то есть если снизу вращать маховик с помощью прута, прут будет двигаться в сторону аккумуляторных батарей

1 . 5 — 4 . 2 — 6 . 3 — 7 . 8

Итак, регулируем клапана 1 и 5 цилиндров. Затем проворачиваем маховик на 6 отверстий, что соответствует 180 градусам угла поворота, и регулируем клапана 4 и 2 цилиндров. Проворачиваем ещё на 6 отверстий и регулируем клапана 6 и 3 цилиндров. И в последний раз проворачиваем на 6 отверстий, регулируем клапана 7 и 8 цилиндров.

Основные этапы выполнения работ

Регулировка клапанов КАМАЗ 740 своими руками подразумевает строгое соблюдение этапов выполнения всех работ. Основные этапы, которые необходимо выполнить при регулировке клапанов:

1. Потребуется аккуратно снять крышку, которая прикрывает головки цилиндров. Следует проверить затянуты ли все болты, если нет, тогда затяните их до оптимального натяжения.
2. Потребуется выполнить правильную установку фиксатора в самое нижнее из возможных положений.
3. После этого, потребуется снять крышку люка, которая установлена внизу картера сцепления. Проворачивая с незначительными физическими усилиями и плавными движениями коленчатый вал, потребуется привести его в положение, когда установленный фиксатор подл воздействием пружины зацепится с маховиком. Для моторов определенных моделей 7303.10, а также 740.14 и тип двигателя 740.11 специальные метки, которые расположены на торце механизма ТНВД и рабочей муфты должны полностью совпадать. К этому моменту, рекомендуется отнести максимально ответственно, потому как он важен для правильного выполнения указанных работ с автомобилем КАМАЗ.

Такое расположение коленчатого вала указывает на начало топливной подачи в 1-м из цилиндров. В случаях, когда такие метки не совпадают, потребуется отвести фиксатор из состояния зацепления с установленным маховиком. Для этого, можно повернуть вал на 1 оборот, тогда, фиксатор должен стать на свое прежнее место. Чтобы провернуть до необходимого положения коленчатый вал, рекомендуется использовать ломик. Его потребуется провернуть на угол, который равняется имеющемуся промежутку между рядом расположенных отверстий, что будет полностью соответствовать углу в 30 град. Затем отодвиньте фиксатор и переверните его на 90 град. После завершения этого момента, его необходимо будет установить в самом верхнем из возможных положений.

На этом этапе работ, потребуется проверить, как затянуты специальные гайки для стоек коромысел цилиндров. Если выполняется регулировка клапанов КАМАЗ Евро 2, тогда момент должен находиться в определенных пределах, которые составляют значения от 41,2 до 52,6 Н.м. Для регулировки потребуется:

• Для того, чтобы верно отрегулировать зазоры клапанов на КАМАЗ 740, нужно ослабить в незначительных значениях контровочную гайку специального винта для осуществления регулировки, а также поставить щуп оптимальной толщины.
• Затем, при помощи вращения винта поставить зазор на значение в 0,30 миллиметров для впускного клапана и 0,40 миллиметров для выпускного.
• Если требуется регулировка клапанов КАМАЗ Евро 3, тогда эта процедура, как правило, не отличается от рассмотренной выше и может быть выполнена в таком же порядке.

Регулировать клапана на КАМАЗе необходимо, когда это требуется из-за некачественной работы мотора. Этот момент требуется учитывать и понимать, когда заметна потеря мощности двигателя при работе. Регулировка клапанов на КАМАЗ 5320 должна выполняться с использованием всех указанных выше рекомендаций.

Рассмотрим оптимальный порядок выполнения регулировки клапанов в КАМАЗе 740, который поможет заметно сэкономить время на выполнение данной процедуры. Нужно провернуть установленный коленчатый вал, ориентировочно на 60 град., от ВМТ и начинать регулировать клапана в 1 и 5 цилиндрах. После этого, осуществляем проворачивание на 180 град., и выполняем процесс регулировки для 4 и 2 цилиндра. Затем, опять на 180 град, и регулируем 3 и 6 цилиндр и последними регулируем 8 и 7 цилиндр после проворота на 180 град.

Когда указанный выше этапы работы завершены, необходимо будет завести двигатель авто КАМАЗ и внимательно послушать, как он работает

Потребуется обратить внимание на посторонние стуки и шумы, которых не должно быть. Когда все работает стабильно и без лишнего шума и стуков, потребуется установить снятые ранее крышки, которые расположены на блоке цилиндров

Порядок регулировки клапанов КамАЗ 740

Правильная регулировка клапанов соответствует порядку движения их в двигателе. В большинстве моторов КамАЗ 740 проводится с интервалом в 60 градусов. Для этого нужно поворачивать ломик на 2 положения поршней. При этом происходит поворот коленчатого вала на 1 оборот, то есть на 180 градусов. В большинстве моделей регулировка происходит последовательно попарно в следующих цилиндрах:

1. первый и пятый;
2. второй и четвертый;
3. третий и шестой;
4. седьмой и восьмой.

Некоторые модели двигателей могут отличаться от стандартной схемы. Перед началом операции требуется посмотреть документацию к мотору, а именно схему последовательности регулировки для данной модели. Кроме последовательности клапанов в них указаны оптимальные зазоры и давление на гайки. В некоторых моторах вместо обычных для КамАЗа 0,3 и 0,4 мм. указаны величины в 0,25 и 0,35 мм. Кроме того, в документации указаны величины оптимальной затяжки винтов клапанов и креплений головок блоков цилиндров. Для разных моделей двигателя они отличаются в зависимости от массы и объема силового агрегата.

Попутно во время работы можно проверить состояние частей мотора, очистить внешние части и поддоны от загрязнений.

После проведения всех необходимых операций необходимо осуществить проверку фиксаторов. Далее следует обкатка машины. Проверяется шум двигателя, мощность мотора, расход топлива. При правильно проведенной регулировке все эти показатели должны быть в норме, что повысит эффективность работы машины и снизит ее износ.

Источник
