Схема подключения прикуривателя ваз 2110

Возможные неисправности: признаки и причины

Само устройство может не функционировать по причинам:

1. Вышел из строя предохранительный элемент. Сам предохранитель маркируется как F4, он — в блоке в моторном отсеке под лобовым стеклом. Этот предохранитель отвечает за работу не только прикуривателя, но и обогрева заднего стекла, а в некоторых авто он также защищает электроцепь магнитолы. Предохранитель рассчитан на 20 ампер, благодаря чему к гнезду можно подключить дополнительные потребители энергии.
2. Повреждение или обрыв проводки, причина кроется в отсоединении кабеля. Электрическая цепь состоит из нескольких компонентов, повреждение могло коснуться любого из них. Надо прозвонить проводку для определения и если есть необходимость, то заменить провод.
3. Неисправности в цепь контактов непосредственно в гнезде устройства. При интенсивной эксплуатации возможна проблема расплавления шайбы, через которую поступает напряжение на выход устройства. Такая неисправность не подлежит ремонту, поскольку на практике восстановление работоспособности прикуривателя возможно, но ненадолго. Поэтому при повреждении выводов устройство все равно лучше заменить.

Ремонт сломанного прикуривателя

Иногда замена не требуется. В некоторых ситуациях можно провести ремонт своими руками. Внутри самого автоприкуривателя – небольшая пластинка из слюды. Это полупроводник, который часто выходит из строя. Его необходимо извлечь. После этого стоит собрать устройство, а затем проверить исправность его работы.

Часто требуется просто обработать окислившиеся контакты или припаять отпавшие провода.

Инструкция по замене лампы подсветки

Если потребуется осуществить эту процедуру, то стоит действовать по определенной схеме.

1. Выключаем зажигание, а затем, снимаем провода с батареи аккумулятора.
2. Чтобы добраться до лампы, демонтируем пластиковую облицовку внутри салона.
3. Отсоединяем кожух КПП и стояночного тормоза.
4. Вынимаем автоприкуриватель вместе с лампой подсветки.
5. Сжимаем экран, чтобы вынуть металлические усики.
6. Проворачиваем их на 90 градусов, а затем вынимаем лампу с посадочного места.
7. Устанавливаем новый элемент, а затем проводим сборку. При подключении стоит использовать лампы А 12-4.

Подробное видео, как снять устройство модели ВАЗ 2110 своими руками, представлено выше.

Почему Не Работает Прикуриватель На Ваз 2110

Что делать, если закончил работать прикуриватель в ВАЗ-2110

Поломки в автомобилях случаются довольно нередко. ВАЗ «десятой» серии не является тут каким-то исключением из правил. Он, равно как и другой автомобиль, также подвержен поломкам. Некие из их очень суровые, способные вполне «обездвижить» тс. Но есть и такие, которые никак не оказывают влияние на нормальную работу автомобиля, но доставляют водителю определенные неудобства.

Одной из таких заморочек является неисправность прикуривателя. Данное устройство сейчас не достаточно кто употребляет по его основному предназначению, другими словами с целью розжига сигарет.

Ездить, конечно, можно, но многие водители все равно стараются поправить эту делему как можно резвее.

Причины, по которым не работает прикуриватель в автомобиле ВАЗ-2110

У хоть какой неисправности непременно есть какое-то разъяснение. Другими словами, для того, чтоб убрать делему, сначала следует отыскать спровоцировавшую ее появление причину.

В случае с прикуривателем, это не должно вызвать каких-либо затруднений. Его устройство довольно обычное, потому разобраться в нем для водителя не составит особенного труда.

Другими словами, для выявления препядствия и ее устранения не надо ехать на сервис – все полностью можно сделать и своими силами.

Электронная схема прикуривателя также достаточно обычная. На самом деле, он соединяется впрямую с аккумуляторной батареей, а если гласить поточнее, то через монтажный блок.

Такая конструкция полностью обусловлена, и она учитывает особенности эксплуатации данного устройства. Все дело в том, что когда прикуриватель врубается в работу, то через него идет ток довольно большой силы. Тут впору привести аналогию со стартером.

Замена прикуривателя ВАЗ 2110, 2111, 2112

Подмена прикуривателя без снятия тоннеля пола в ВАЗ 2110, 2111, 2112.

Если прикуриватель не стал работать, то предпосылкой этому могут быть несколько обстоятельств:

• предохранитель;
• провода;
• неисправность самого устройства.

Давайте разглядим их мало детальнее. Первым делом при неисправности прикуривателя следует проверить целостность предохранителя. Вообщем, при поиске обстоятельств лучше всего идти по пути от обычного к сложному.

Подходящий нам в этом случае предохранитель находится в монтажном блоке. Узнать его можно по маркировке – соответствующему изображению F18. Кстати, на электрической схеме «десятки» он обозначен точно так же.

Сила тока, который проходит через данный предохранитель, не должна превышать отметку 25 ампер.

Это действительно наиболее простой вариант проверки. Все дело в том, что вентилятор и прикуриватель «посажены» на один и тот же предохранитель – вышеупомянутый F18.

Соответственно, при выходе его из строя ни одно из этих устройств работать не будет.

Решается проблема просто. Открываем монтажный блок и меняем неисправный предохранитель. Для того чтобы было более удобно проделывать данную операцию, конструкторы предусмотрели пинцет.

Он находится внутри монтажного блока, и с его помощью действительно гораздо удобнее манипулировать столь тонким предметом, как предохранитель.

Осталось только лишь проверить работу прикуривателя, и, если все в порядке, закрыть монтажный блок.

Однако предохранитель далеко не всегда является причиной неисправности. Если он в полном порядке, значит, проблему следует поискать в проводах, которые соединяют монтажный блок и прикуриватель. Возможно, где-то произошел обрыв. Как устранить данную проблему, объяснять, наверное, не нужно. Только не забудьте потом тщательно заизолировать восстановленный провод.

Однако причина может быть еще более серьезной – речь идет о поломке самого прикуривателя. Впрочем, перед тем как начинать разбирать устройство, осмотрите еще и предохранитель F6. Все дело в том, что он при перегорании также может спровоцировать отказ в работе прикуривателя. Если же предохранитель в порядке, то иного выхода, кроме как разборка прикуривателя, уже не будет.

Одним из примеров здесь является мощный автомобильный электронасос.

Если же пользоваться гнездом прикуривателя аккуратно и строго в соответствии с требованиями производителя, то у вас вряд ли возникнут какие-то проблемы с данным устройством.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Проверка и замена

Замена прикуривателя в ваз 2110

• Включить зажигание.
• Вставить прикуриватель в гнездо.
• Подождать секунд 10-15.
• Вынуть его.

Примечание: если за это время он не нагрелся, значит он, действительно, не работает.

Замена прикуривателя ваз 2110

Конечно, можно отправиться в автосалон, где его заменит квалифицированный автомобильный специалист, но также можно заменить и установить его самостоятельно, чтобы сэкономить деньги. Инструкция замены:

Сначала необходимо найти предохранитель(см. Ваз 2110: как проводится замена предохранителей), который защищает прикуриватель от самовозгорания. Чтобы без труда его снять, следует разорвать цепь.

Примечание: удаление предохранителя имеет важное значение, потому что если запутать проводку, расположенную вверху, то это может вызвать повреждение других электрических вещей в автомобиле. Просто проводка перегорит и ее надо будет поменять

Прежде чем начинать замену предохранителя, который защищает от самовозгорания, нужно прочитать пользовательское руководство машины.

Теперь придется снимать неисправный прибор. Чтобы это сделать, необходимо взять плоскую отвертку, вставить ее в гнездо (туда ставится сигарета). Отвертку нужно прокрутить несколько раз.

Примечание: делать это следует предельно аккуратно, чтобы не вырвать гнездо, так как и другой прикуриватель в таком случае вряд ли будет нормально функционировать.

Процесс замены прикуривателя ваз 2110

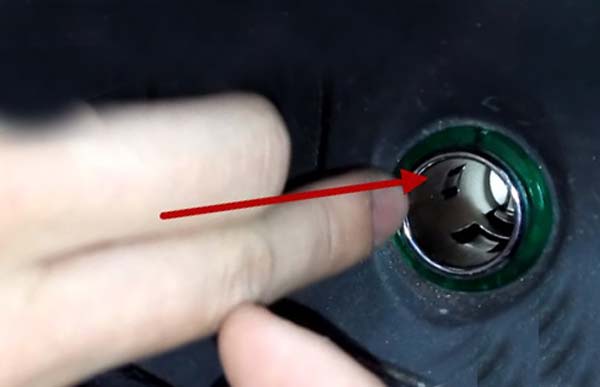

Если этот способ не подошел, то придется попытаться освободить металлические зажимы, которые держат его на месте.

Примечание: данные зажимы очень просто раскладываются, но спешить не надо. Лучше выполнять работу дольше, но качественнее.

Ваз 2110 как вытащить прикуриватель

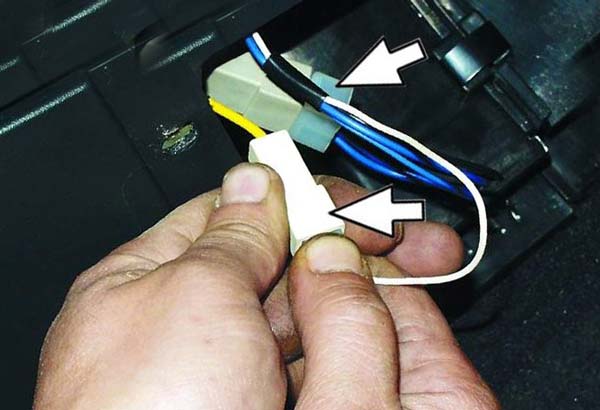

После его удаления появится доступ к двум проводам с «лепестковыми разъемами». Нужно вынуть оба провода так, чтобы они были полностью отключены.

Примечание: если их не отключить, то в процессе работы они могут замкнуть и загореться.

Теперь заменить данный прибор будет намного легче. Необходимо подключить разъемы в виде лепестков на пики, расположенные на задней стороне прибора. Нужно соответственно вставить черный в черный и белый в белый провода.

Примечание: в противном случае цепь не будет замкнута и прибор не заработает.

После подключения проводов, можно установить его на место, засунув его в положенное для этого отверстие.

Примечание: надо слегка нажать на него, после чего покрутить его по часовой стрелке, пока он не будет зафиксирован двумя металлическими зажимами. Он должен быть в неподвижном состоянии.

Теперь все, что осталось, — это заменить предохранитель в блоке предохранителей(если он не работает) или установить старый.

Примечание: это является обязательным условием, так как без него возможно замыкание.

Схема прикуривателя на ВАЗ-2110

Схема подключения прикуривателя.

Приступая к поиску любой неисправности, для начала нужно разобраться в принципе работы и устройстве механизма или схемы. С прикуривателем все относительно просто. Смотрим на схему подключения устройства и ищем слабое звено.

Поиск поломки

Механическое повреждение гнезда прикуривателя встречается довольно редко, хотя его и можно испортить некачественным или неправильно подобранным штекером. Исходя из схемы, показанной выше, прикуриватель стандартно подключается на один вывод питания из монтажного блока с лампой освещения бардачка.

Это первая зацепка — если прикуриватель не работает, но лампа бардачка горит, дело либо в самом механизме прикуривателя (спираль, контакты, резистор), либо в обрыве проводов на участке от клеммы питания до клеммы 25 монтажного блока.

Предохранители

Предохранитель прикуривателя 25А, отмечен стрелкой

Тем не менее, в первую очередь под подозрение попадают предохранители. Если прикуриватель не разогревается в течение 20 секунд и при этом не горит лампа бардачка, вероятнее всего, перегорел предохранитель F18 номиналом 25А. Он находится в монтажном блоке слева от водителя.

Есть ещё один предохранитель номиналом 15 А, который подключён к цепи прикуривателя. На нем посажена розетка и в нем также может быть причина неисправности. Этот предохранитель маркирован символами F6. В некоторых модификациях ВАЗ-2110, в зависимости от года выпуска, на одну цепь предохранителя F18 посажен и прикуриватель, и двигатель отопителя.

Почему горят предохранители

Каждый потребитель электроэнергии на борту автомобиля рассчитан на определённую мощность и определённую потребляемую силу тока, измеряемую в Амперах. Если мы включаем в прикуриватель через разветвитель видеорегистратор, навигатор, заряжаем телефон, то не удивительно, что предохранитель просто не выдерживает. Спасая нашу проводку от перегрева и короткого замыкания, он плавится, размыкая цепь.

Именно поэтому важно учитывать потребление тока дополнительными приборами — компрессором, холодильником и другими архитектурными излишествами. На корпусе прибора обязательно указана как мощность, так и потребляемый им ток

Крайне нежелательно включать в цепь прикуривателя мощные устройства, а также использовать разветвители и штекеры сомнительного качества.

Оплавившиеся провода прикуривателя.

Недаром во многих импортных автомобилях производитель отказался от прикуривателя напрочь, а вместо этого устанавливает 12-вольтовые розетки в передней части салона (как это делают в том же Форд Фокус второго поколения).

Проверяем проводку

Чтобы проверить проводку питания прикуривателя, нам нужно снять центральную консоль, открутив несколько саморезов. Чаще всего контакт пропадает в контактных фишках, которые находятся слева от пассажира за кожухом консоли:

1. Откручиваем кожух консоли.

2. Вынимаем жгут проводов.

3. Проверяем каждую клемму на наличие окиси, при необходимости зачищаем.

4. Проверяем контакты на самом прикуривателе, если они окислены или подгорели, тоже приводим их в порядок.

Осмотр прикуривателя

В последнюю очередь осматриваем сам прикуриватель.

Новый прикуриватель в сборе.

Его цена — около 400-500 рублей, а каталожный номер 2123-3725010 или 2123-3725/111.3725, производитель, как правило, СОТЭ.

Удачных всем поисков и стабильной работы электрооборудования!

Прикуриватель ВАЗ 2110: поломки, замена и ремонт

Сегодня прикуриватель является неотъемлемой частью каждого автомобиля, где прикуриватель ваз 2110 будет не исключением. В прошлом столетии он требовался лишь как очевидный способ прикурить сигарету и им пользовались по большей части курильщики, но канули в лету те времена. В нынешнее время — это отличный способ подзарядить телефон или подключить навигатор а, то и целый видеорегистратор и другую электротехнику вместо того, чтобы использовать прикуриватель ваз 2110 по его прямому назначению.

Прикуриватель ВАЗ 2110

Диагностика устройства

Как бы иронично не звучало, но в большинстве своем прикуриватель ваз 2110, ломается вследствие эксплуатации не по прямому назначению, в частности, владельцы автомобилей начинают подключать различные виды электроники, которые в свою очередь потребляют большие объемы электрического тока. Любой электрик скажет, что как бы там не звучало, но на деле электрическая схема довольно проста и прикуриватель ваз 2112 не требует особых навыков.

Замена прикуривателя ВАЗ 2110

Казалось бы, что там может помешать присоединить АКБ с помощью монтажного блока. Все бы хорошо, но загвоздка состоит в том, что опять получаем большие затраты энергии тока. Картинно, может напомнить автомобильный стартер ваз 2112 или 2110, где аналогично питание происходит напрямик от аккумулятора.

Шаг первый. Если устройство не работает в модели 2112 или 2110, то лучше начинать с диагностики предохранителя; в ряде случаев данный механизм отвечает за сохранность и благополучную работу изделия. Расположен предохранитель внутри блока среди своих «собратьев» предохранителей с обозначающей маркировкой или бывает еще пиктограмма с надписью — «F18».

Диагностика предохранителей ВАЗ

В соответствии с сертификацией производителя предохранителей максимальная сила тока не должна достигать 20-25 ампер в данном типе вставок. Если было больше, придется искать замену.

Шаг второй. Существует простой способ проверки, который потребует включить вентилятор печки (отопителя). Наверняка знатоки зададутся вопросом, вроде: «Зачем?». Все просто, в отечественных автомобилях, как ни крути, а по стандартной схеме вентилятор отопителя и прикуриватель присоединены к одному предохранителю и если вина всецело лежит на предохранителе, то вентилятор работать не будет.

Если же все наоборот и вентилятор исправно крутится, то предохранитель отпадает и нужно хорошенько перебрать проводку в блоке с предохранителями. Но, чтобы не спешить, следует также взглянуть на еще один предохранитель, о котором владельцы либо забывают, либо вовсе не знают о нем — это «F6». Часто когда прикуриватель выходит из строя эта вставка является всему виной.

Ремонт прикуривателя Ваз 2110

Ремонт прикуривателя ВАЗ 2110

После приготовления всего набора инструментов можно приступать:

— отсоединяем минусовую клемму от блока аккумулятора, тоже самое касается там, где предстоит ремонт прикуривателя ваз 2110; — убираем заграждающую к месту проводки обшивку поверхности пола с помощью отвертки и выкручиваем крепления вначале справа, потом слева; — как только появился освободившийся горизонт к месту прикуривателя, сразу же достаем оттуда патрон с помощью той же отвертки, проталкиваем проводку, светодиодные лампы подсветки прикуривателя; — затем, извлекаем и аккуратно сжимаем края экрана лампочки, попеременно обращая внимание на то, чтобы все до единого фиксатора от лампочки вышли из своих прорезей;

— берем снова отвертку и слегка нажимаем на крепежную защелку, которая крепит прикуриватель, и выводим из зацепа светодиода. Ну а теперь остается только вытащить гнездо устройства наружу; — теперь необходимо произвести ремонтные работы и починить прикуриватель или поменять его на новое устройство; — после всех выполненных работ нужно учесть, что максимальный нагрев устройства для использования спирали не должен превышать 20-25 секунд, после чего должен быть характерный звук щелчка и уже только потом можно пользоваться прикуривателем. Если щелчка не было стоит произвести регулировку прикуривателя с помощью подгибания, либо изгибания контактов на поверхности устройства.

Как снять прикуриватель ВАЗ 2110 Замена прикуривателя на ВАЗ 2110 своими руками

Снятие и установка топливной рампы и регулятора топлива Ваз 2110, Ваз 2111, Ваз 2112, Лада ДесяткаСнятие и установка топливной рампы и регулятора Ваз топлива 2110, Ваз 2111, Ваз Лада, 2112 Десятка

Как снять прикуриватель ВАЗ 2110? Замена прикуривателя на ВАЗ 2110 своими руками

Автомобильный прикуриватель, пожалуй, есть в каждом без исключения автомобиля, и если раньше в нем нуждались исключительно курильщики, то сегодня прикуриватель это еще и розетка для зарядки мобильных, питание для навигатора, видеорегистратора, fm-модулятора, автомобильного компрессора, холодильника и прочей электроники.

Как вы понимаете, прожить современному автомобилисту без такой полезной с любой стороны штуки просто нереально, поэтому неудивительно, что в Интернете вопрос как снять прикуриватель или как заменить прикуриватель пользуется такой популярностью.

Сегодня я попытаюсь ответить на ваши вопросы, я расскажу о том, как проверить прикуриватель в случае если он не работает, а также о том как снять и заменить прикуриватель в домашних условиях.

Умирают прикуриватели чаще всего у тех, кто использует его не по назначению, то есть не прикуривают, а подключают к нему кучу различных приборов перечисленных выше, которые потребляют много тока. Электрическая схема прикуривателя довольно проста и примитивна, прикуриватель соединяется с АКБ напрямую через монтажный блок. Организовано это именно так ввиду того, что при включении прикуривателя он потребляет большой ток. Похожая картина с автомобильным стартером, он, как вы знаете, тоже запитан напрямую от аккумулятора по той же причине.

Как проверить прикуриватель?

1. Когда прикуриватель вышел из строя первым принято проверять предохранитель, он расположен в блоке предохранителей и обозначен надписью F18 или соответствующей пиктограмкой. Максимально допустимая сила тока, которую способен пропустить через себя предохранитель равна — 25 ампер не более.

1. Проверить прикуриватель можно и другим способом — попробуйте включить вентилятор отопителя. Вы спросите, а где связь? Отвечаю — дело в том, что вентилятор и прикуриватель «висят» на одном предохранителе, следовательно если проблема заключается в предохранителе, то и вентилятор работать не будет. Если же у вас вентилятор функционирует, значит предохранитель F18 здесь абсолютно не причем, и неисправность, скорее всего, кроется в проводке, которая идет от блока предохранителей к прикуривателю. Однако перед тем как приступать к снятию прикуривателя, советую проверить предохранитель F6, в редких случаях этот предохранитель может влиять на работу прикуривателя. Если он перегорел прикуриватель может перестать работать.

Как снять прикуриватель ВАЗ 2110? Замена прикуривателя на ВАЗ 2110 в домашних условиях

1. Для начала отключаем “минус” от аккумулятора.
2. Далее снимаем обшивку тоннеля пола в салоне, для этого используем отвертку, с ее помощью поочередно выкручиваем все крепежные болты, сначала справа, а после и слева.
3. После того как у вас образуется свободный доступ к прикуривателю извлеките его патрон, и сквозь отверстие в облицовке при помощи отвертки протолкните разъемы с проводами прикуривателя и лампочки подсветки.
4. Далее достаем экран лампочки, аккуратно сжимаем края и достаем, при этом наблюдая за тем, чтобы все фиксаторы лампочки вышли из посадочных прорезей.
5. При помощи отвертки нужно надавить на защелку прикуривателя, затем вывести его из зацепа со светодиодом. И только теперь можно смело вытягивать гнездо прикуривателя из облицовки наружу.
6. Дальше выполняем ремонт прикуривателя или полную его замену.
7. После замены проверьте его работу. Вы должны понимать, что в случае с нагревающейся спиралью прикуривателя она должна нагреваться примерно за 20-25 секунд, затем должен произойти автоматический отскок с характерным щелчком, после чего вы можете прикурить. Если этого не происходит потребуется регулировка. Регулируется прикуриватель посредством подгибания или разгибания контактов на корпусе прикуривателя.

Установка дополнительного прикуривателя

Некоторым людям одного прикуривателя оказывается мало, поэтому им необходим еще один — дополнительный. Установить его можно под крышкой разъема , так как там есть достаточно места. Конечно, можно сделать это и в другом удобном месте.

Инструкция:

Сделать небольшое отверстие под крышкой разъема.

Как подключить прибор к прикуривателю без штекера

Не всегда под рукой оказывается штекер, который позволит подключить электроприбор к прикуривателю автомобиля. Однако можно сделать штекер своими руками:

Снять чехол с телефона.

• Плюс находится в центре чехла, поэтому плюсовой провод нужно закручивать к центру.
• При этом минусовой провод следует зажать в обратном направлении (когда чехол будет полностью закручен).
• Вставить полученный штекер в прикуриватель.

Как подключить прикуриватель не от зажигания

Не обязательно заводить машину, чтобы пользоваться прикуривателем. Для этого:

• Необходимо отрезать красный провод, который в стандартной комплектации входит в панель.
• Следует демонтировать маршрутный компьютер, после чего появится доступ к двум колодкам: одна – маршрутного компьютера, другая – для часов.

• Колодку от маршрутного компьютера нужно повернуть против часовой стрелки.
• Отрезанный от прикуривателя красный провод надо подключить к данной колодке.

Заменить прикуриватель не составит никакого труда даже начинающему владельцу авто. Поэтому не надо отправляться в автосервис, где цена даже на такую простую работу будет высокой. Тем более, пересмотрев различные фото и видео в Интернете, можно с легкостью поменять прикуриватель своими руками. Возможно, поможет даже любая похожая инструкция, описанная выше.

По идее, заменить прикуриватель – не так просто. Нужно отключать много разъёмов. Цифры 2108-3725010 обозначают узел прикуривателя в сборе. Ясно, что его заимствовали из семейства «Восьмёрок». Мы рассмотрим, как выполнить замену прикуривателя на ВАЗ-2112, и начнём с изучения электросхемы.

Демонтаж можно выполнить, не снимая обшивку тоннеля. Смотрим видео с примером:

Прикуриватель не от зажигания

Есть способ подключения непосредственно к автомобильной батарее. Эта схема имеет преимущества: если подключить прикуриватель напрямую к батарее аккумулятора, то можно избежать вмешательств в саму проводку и предохранитель. Работа займет меньше времени, плюсовые кабели следует вывести напрямую к аккумулятору, а минусовой – прикрепить к автомобильному кузову.

Важно также помнить, что необходимо подобрать нужные запчасти. Первоначально, это касается проводов

Каждый квадратный миллиметр сечения рассчитан на 5-10 ампер тока. Следует брать с запасом. Сечения 3 – 5 мм вполне достаточно для передачи необходимого напряжения. В противном случае провода могут обгорать, сработает предохранитель. Это приведет к опасности короткого замыкания. Цепь стоит провести через дополнительный предохранитель с номиналом, указанным производителем.

Поиск поломок

Самый простой способ решения проблемы неисправного прикуривателя — это сдача автомобиля в ремонт на станцию технического обслуживания. Но стоит ли это делать, если сама работа не представляет собой ничего сложного, а затраты на услуги мастеров могут оказаться существенными?

Порой лучше все сделать самостоятельно.

Теперь давайте рассмотрим каждую из представленных поломок и способны замены элементов более подробно.

Замена предохранителя

Проверка работоспособности предохранителя выполняется достаточно легко. Для этого вам необходимо включить вентилятор отопительного оборудования. Если он не работает, тогда и прикурка работать не сможет. Это объясняется тем, что оба устройства подключены к одному предохранителю.

Замена элемента выполняется следующим образом:

• Демонтируйте крышку монтажного блока. Для этого просто нажмите пальцами на специальную защелку;
• С помощью пинцета извлеките перегоревший предохранитель;
• Аналогичным образом поставьте на место новый элемент. Предварительно убедитесь, что вы купили правильную деталь, которая соответствует характеристикам вашего ВАЗ 2110.

При исправном вентиляторе, очевидно, что предохранитель также цел. Следовательно, выполнять его замену не нужно.

Вместо этого поищите причину неисправности в проводке, которая соединяет монтажный блок и ваш прикуриватель.

Здесь нужна тщательная проверка проводов, контактов, то есть всей цепи. Возможно, где-то имеет место короткое замыкание, либо обрыв.

Обязательно в процессе проверки электрической цепи надевайте защитные перчатки из резины, поскольку по ходу диагностики вам может потребоваться воспользоваться металлическими инструментами.

Лампочка прикурки на ВАЗ 2110 — это тоже не редкая проблема неисправности устройства. Чтобы ее заменить, особых навыков иметь вовсе не обязательно. Просто выполните работу в строгой последовательности операций, можете для наглядности посмотреть обучающее видео.

1. Отключите минусовую клемму от аккумуляторной батареи, расположенной в подкапотном пространстве вашего автомобиля.
2. Снимите облицовку.
3. Сожмите экран лампочки, чтобы лапки смогли выйти из прорези.
4. Теперь элемент немного разжимается, тем самым он снимается вместе с патроном.
5. Лампочка поворачивается на 90 градусов, после чего извлекается из патрона.
6. Вооружитесь новой лампой, вставьте ее в патрон, а затем выполните процедуру сборки. Она полностью соответствует обратной последовательности демонтажа.
7. Для замены лампочки подсветки в прикурке ВАЗ 2110, обязательно применяются устройства А 12-4.

Основной блок

Главный блок с предохранителями и реле находится в салоне, с левой стороны, под панелью управления. Для доступа надо нажать на выключатель защелки.

Фото — схема Вариант 1

Блок 2110 — 3722010 -01

Схема Вариант 2

Блок 2110 — 3722010

Схема Вариант 3

Блок 2110-3722010-08

Описание предохранителей

F1	5А Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного освещения левого борта
F2	7,5А Левая фара (ближний свет)
F3	10А Левая фара (дальний свет)
F4	10А Правая противотуманная фара
F5	30А Электродвигатели стекло подъёмников дверей
F6	15А Переносная лампа
F7	20А Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F8	20А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F9	20А Клапан рециркуляции. Очистители и омыватели ветрового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла
F10	20А Резервный
F11	5А Лампы габаритного света правого борта
F12	7,5А Правая фара (ближний свет)
F13	10А Правая фара (дальний свет). Контрольная лампа включения дальнего света
F14	10А Левая противотуманная фара
F15	20А Электро обогрев сидений. Блокировка замка багажника
F16	10А Реле — прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17	7,5А Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп — сигнала. Часы (или маршрутный компьютер)
F18	25А Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19	10А Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)
F20	7,5А Лампы задних противотуманных фонарей

В нише панели приборов за основным блоком отдельно установлен предохранитель противотуманных фонарей.

Назначение реле

• K1 — реле контроля исправности ламп
• K2 — реле очистителя ветрового стекла
• KЗ — реле-прерыватель указателей поворота и аварийной сигнализации
• K4 — реле включения ближнего света фар
• K5 — реле включения дальнего света фар
• K6 — дополнительное реле
• K7 — реле включения обогрева заднего стекла
• K8 — реле задних противотуманных фонарей
