Распиновка автомагнитолы тойота и индивидуальные схемы подключения

Какие бывают разъемы

Принято все порты и разъемы компьютера делить на внешние и внутренние. Хотя при желании можно предложить множество видов всевозможной классификации.

К внешним портам принято относить те, которые вынесены наружу, за или ноутбука. К ним подключаются всевозможные устройства, не входящие непосредственно в его состав: сканер, принтер, телефон, мышка или клавиатура. Иначе говоря, все, что подключается извне.

К внутренним же портам и разъемам относятся те, которые спрятаны внутри системного блока или корпуса устройства. К таким портам подключаются встроенные устройства: дисководы, жесткие диски, видеокарты, звуковые или сетевые карты и многое другое.

Признаки неисправности датчика детонации

Подключение антенны

Имея в машине магнитолу, некоторые автолюбители предпочитают слушать музыку или просматривать видео. Но многие водители любят прослушивать в пути любимые радиостанции, поэтому в каждой автомобильной аудиосистеме предусмотрен FM-тюнер. Для его нормальной работы необходима внешняя антенна. Специалисты рекомендуют устанавливать активный модуль, который обеспечивает стабильный прием радиостанций. Питание антенны подается от автомобильной сети через магнитолу.

Китайские аудиоустройства оборудованы специальным выводом с обозначением ANT. В зависимости от настроек питание может подаваться на антенну при включении магнитолы или только радио. Антенный кабель подсоединяется к специальному гнезду, расположенному на задней стенке устройства. Принимающую часть располагают на лобовом стекле. Активная антенна подключается 3 проводами:

• Масса. Подсоединяется к кузову автомобиля либо к штатной клемме на корпусе ГУ.
• Питающий провод. Подключается к красному проводу управления устройством.
• Антенный провод. Подключается к соответствующему гнезду магнитолы.

В случае установки простого приемного устройства для улучшения качества принимаемого сигнала дополнительно используют антенный адаптер, имеющий в своем составе усилитель. В магнитолах с GPS-модулем применяют активный приемник GPS, который обеспечивает устойчивую работу как навигатора, так и радиоприемника. Подключается аналогично активной антенне для автомагнитолы.

Стерео автомагнитола 2DIN XPX 7018B — новая, бюджетная магнитола от известного корейского производителя XPX. Данная модель понравится пользователям, которые решили купить современную автомагнитолу по невысокой цене. В XPX 7018B есть все что нужно для комфортной поездки на автомобиле. Благодаря сенсорному экрану и операционной системе Android, навигация по меню наглядна и проста. Также в комплекте к 7018B идет пульт дистанционного управления, который позволит пассажирам управлять магнитолой не отвлекая водителя. Установите в своем автомобиле магнитолу XPX 7018B, и любая поездка на машине станет приятным путешествием для Вас и Ваших близких.

Магнитола 2DIN XPX 7018B — особенности:

• MP5 видео плеер
• Встроенное FM радио
• Встроенный Bluetooth модуль для громкой связи (Hands Free)
• Обновление прошивки, 24-часовые цифровые часы, дата
• Новый чипсет (CPU) — быстрая реакция, стабильность и мощность
• Возможность подключения камеры заднего вида
• Встроенный динамик/микрофон
• Сенсорный дисплей высокой четкости
• Декодирование аудио форматов без потерь
• Несколько режимов эквалайзера
• Ручка регулировки громкости
• Запоминание последней песни
• Красивая подсветка кнопок
• Интерфейс аудио AUX

Магнитола XPX 7018B — технические характеристики:

• Дисплей: TFT, сенсорный, 7 дюймов, 480*800 (HD 1080P)
• Операционная система: Andro >Корея
• Размер: 17.80 x 10.00 x 5.50 см.

Видео:

Комплектация:

1. 1 x Автомагнитола 7018B
2. 1 x Пульт дистанционного управления
3. 2 x Провода для подключения
4. 1 х Руководство пользователя

Как выбрать систему

Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.

Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.

• Разрешение видеосъемки. Чем выше этот параметр, тем качественнее видео получается на экране. Камеры с высоким разрешением детально передают картинку самых мелких предметов сзади машины.
• Чувствительность матрицы. Иногда этот параметр указывают символом «ISO». Дешевые модели не оснащены чувствительными матрицами, это прямо сказывается на качестве изображения в темное время. Картинка получается нечеткой, она плывет во время движения.
• Охват съемки. Стандартный диапазон углов обзора составляет 120-180 градусов. Высокий показатель помогает сделать видео панорамным, в кадр влезет большое количество пространства. Но здесь есть коварный момент: при таких углах искажаются реальные размеры предметов, что может обмануть неопытного водителя. Поэтому оптимальное решение следует искать между этими значениями.
• Корпус камеры и тип установки. Влагозащищенные девайсы можно смело устанавливать снаружи машины, им не страшна вода и грязь. Но они всегда будут доступны для воров. Камеры для внутреннего монтажа устанавливаются в багажном отделении. Охват пространства снизится, но аппарат всегда будет сухим и защищенным от чужих рук.
• Тип подключения. Стандарт – проводное соединение. Прокладывается кабель от монитора или магнитолы до задней части машины. Более необычным является беспроводное подключение. Водителю не нужно снимать обшивку и прятать проводку. Но такой метод требует дополнительных аксессуаров – передатчиков.
• Задние камеры с функцией подсветки. По таким приспособлениям можно легко ориентироваться в темное время суток. Подсветка выполняется инфракрасными диодами, либо дополнительной лампой. Такая функция полезна тем автомобилям, в которых задние фонари небольшие по размеру и дают слабый свет. Нужен ли такой тип камер – владелец решает индивидуально.

Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном

Если качество последней устраивает, смысла в установке второго монитора нет.

Выходы из ситуаций с распиновкой проигрывателя

Давайте рассмотрим оба варианта. Первый вариант наиболее простой – сегодня на рынке автомобильных запчастей, в частности продажи аудиосистем для автомобилей, существует множество различных переходников к всевозможным магнитолам, где с одной стороны – штатный разъем для Тойоты Короллы, а с другой стороны будет разъем предназначенный под ваш проигрыватель. Посмотреть, как выглядят переходники можно на фото расположенном ниже.

В данном варианте для того, что бы установить новую систему в свой автомобиль, мы покупаем:

• Проигрыватель;
• Специальный переходник, который адаптирует его к вашему автомобилю.

В конце концов, нам остается только поставить все на свои места и пользоваться на здоровье.

Второй вариант, предполагает самостоятельное подключение контактов проигрывателя к разъемам вашего автомобиля. Данный вариант подойдет для лиц, которые не смогли найти подобный переходник, или же для лиц, которые хотят подробно разобраться в процессе подключения нового устройства в свой автомобиль.

Перед подключением, давайте рассмотрим как выглядят входные гнезда под магнитолу в Тойоте Королле. Увидеть их можно на картинке расположенной ниже.

Подобные отверстия имеются и на самом проигрывателе. Для того чтобы самостоятельно соединить данные разъемы проводами необходимо знать распиновку магнитолы – то есть знать за что отвечает каждый провод, а также знать распиновку входных отверстий в самом автомобиле. Говорить про магнитолу мы не будем, так как в зависимости от фирмы-производителя магнитолы меняются и варианты распиновки. Например, у компании SONY – своя распиновка, а у компании Pioneer – своя. Как правило, в инструкции по установке и использованию имеется подробная схема с описанием того, для чего предназначен каждый провод. Если у вас нет мануала, вы можете найти данные схемы в интернете – на сегодняшний день они достаточно распространены.

Поговорив о магнитоле, давайте поговорим о распиновке гнезд на самом автомобиле. На картинке расположенной ниже будет представлена схема, ниже которой вы найдете подробное описание того, для чего нужен каждый контакт. Итак, давайте приступим.

Мы видим схему – рассматривать ее без описания не имеет смысла, так как каждая цифра имеет свое обозначение, а неправильное подключение проводов просто приведет к замыканию. Поэтому провода следует подключать строго в соответствии с предназначением – если это постоянный плюс, то он и должен быть подключен в отверстие, где находится постоянный плюс и т.д. Надеюсь, принцип вам понятен. Итак, давайте рассмотрим значение каждой цифры.

1. Этот номер обозначает провод в 12В, который служит проводником при повороте ключа зажигания в положение ACC;
2. Данный номер служит таким же проводником тока в 12В, только уже в режиме зажигания;
3. Третий номер обозначает передний левый динамик со значением « +»;
4. Четвертый номер обозначает передний правый динамик со значением «+»;
5. Данный разъем остается незадействованным;
6. Этот разъем мы также не задействуем, он должен оставаться пустым;
7. Седьмой номер – электропитание антенны;
8. Заземление – применение данного разъема является обязательным – это для тех, кто посчитает его не первой необходимостью;
9. Девятый номер это передний левый динамик со значением «-»;
10. Десятый номер – это передний правый динамик со значением «-»;
11. Задний левый динамик «+»;
12. Задний правый динамик «+»;
13. Задний левый динамик «-»;
14. Не подключаем;
15. Не подключаем;
16. Задний правый динамик «-».

Итак, когда все значения имеются, остается пожелать удачи в самостоятельном подключении магнитолы к вашему любимому автомобилю, однако замечу, что намного проще найти переходник и не страдать с самостоятельным подключением.

голос

Рейтинг статьи

Как подключить

Распиновка китайской магнитолы зависит от модификации устройства и перечня дополнительных элементов, требующих подсоединения к электрическим цепям. В разъеме предусмотрены провода питания, идущие к аккумуляторной батарее и замку зажигания. Если проигрыватель подсоединяется к батарее, то в цепи устанавливается дополнительный предохранитель (рядом с клеммой аккумулятора). Отрицательный кабель выводится к кузову автомобиля (на приваренный к панелям болт «массы») или к батарее.

При прямом подключении к источнику питания электроника проигрывателя разряжает аккумулятор. Для предотвращения утечки тока в цепь питания вводится замок зажигания, при отсутствии ключа в магнитоле остается активной только подпитка часов и ячеек памяти. При подсоединении к штатной проводке дополнительные предохранители не требуются, поскольку защитный элемент установлен в распределительной коробке. Для подключения к бортовой сети используется переходник, обеспечивающий соединение со штатной проводкой.

Дополнительные элементы (например, блок кнопок на руле) подсоединяются к соответствующим разъемам, работоспособность узла настраивается через меню или путем установки конвертера сигнала. Если пользователь устанавливает пульт дистанционного управления, входящий в комплект головного аудиоустройства, то необходимо смонтировать коммутационные кабели и установить приемник инфракрасных сигналов.

Подсоединение динамиков

Громкоговорители оснащаются 2 кабелями для подачи положительного и минусового сигнала. Акустические шнуры входят в состав заводских жгутов или прокладываются заново. При самостоятельной прокладке необходимо вывести кабели через резиновые гофрированные рукава, расположенные между дверью и стойками кузова, а затем вывести шнуры под обшивками салона к месту установки проигрывателя. Затем кабели объединяются в штекер, оснащенный разъемом ISO или колодкой, подходящей для подсоединения к магнитоле.

При коммутации необходимо учитывать место расположения репродуктора и полярность кабелей. Запрещается соединение минусовых сигнальных шнуров в общую ветвь с последующим подсоединением к кузову автомобиля (для заземления). После коммутации динамиков рекомендуется включить головное устройство и проверить работоспособность источников звука.

Подключение антенны

Для обеспечения работы приемника сигналов радиостанций или навигационного используется антенна, расположенная на крыле или крыше автомобиля. Для обеспечения устойчивого приема радиосигнала применяется дополнительный усилитель, расположенный в коммутационной цепи. Питание осуществляется от бортовой сети или подается по отдельному кабелю от головного устройства, схема подключения зависит от конструкции усилителя.

На китайском оборудовании для коммутации антенны применяется круглый разъем с обозначением ANT. Положительный провод подсоединяется к шнуру с красной изоляцией, который подает напряжение на электронные схемы магнитолы. Отрицательный проводник выводится к металлической панели кузова автомобиля. Питание к усилителю подается в момент включения проигрывателя и поддерживается в процессе работы радиоприемника.

Подключение камеры заднего хода авто к ноутбуку

Подключение антенны

Имея в машине магнитолу, некоторые автолюбители предпочитают слушать музыку или просматривать видео. Но многие водители любят прослушивать в пути любимые радиостанции, поэтому в каждой автомобильной аудиосистеме предусмотрен FM-тюнер. Для его нормальной работы необходима внешняя антенна. Специалисты рекомендуют устанавливать активный модуль, который обеспечивает стабильный прием радиостанций. Питание антенны подается от автомобильной сети через магнитолу.

Китайские аудиоустройства оборудованы специальным выводом с обозначением ANT. В зависимости от настроек питание может подаваться на антенну при включении магнитолы или только радио. Антенный кабель подсоединяется к специальному гнезду, расположенному на задней стенке устройства. Принимающую часть располагают на лобовом стекле. Активная антенна подключается 3 проводами:

• Масса. Подсоединяется к кузову автомобиля либо к штатной клемме на корпусе ГУ.
• Питающий провод. Подключается к красному проводу управления устройством.
• Антенный провод. Подключается к соответствующему гнезду магнитолы.

В случае установки простого приемного устройства для улучшения качества принимаемого сигнала дополнительно используют антенный адаптер, имеющий в своем составе усилитель. В магнитолах с GPS-модулем применяют активный приемник GPS, который обеспечивает устойчивую работу как навигатора, так и радиоприемника. Подключается аналогично активной антенне для автомагнитолы.

Всем привет!Ранее я рассказывал, что установил днищенскую 2din магнитолу)Покатавшись пол года, я к ней привык и тот трепет новой вещи спал) А значит настало время разбирать и улучшать))))К сожалению в процессе работы много фоток забыл сделать, но не важно, распишу на пальцах)

1.Раскручиваем и мафон у нас разваливается на две части: морда и зад. Так как звук у нас размещен в заднице, берем заднюю часть и смотрим.

Там стоит конденсатор 25v 2200mF и усилитель TDA7388 какого то китайского самопального производства, т.к. никаких маркировок больше нет)))

Звуковую микруху я не планировал пока трогать, поэтому не запомнил ее)А вот усилитель и накопитель решил поменять, порывшись в закромах, была найдена тда-шка 7560, тоже китайская к сожалению, но уже заводского исполнения, купленная в свое время в хорошем радиомагазине.

Ставим ее на свое место)

И накопитель… скромничать не стал, вколхозил 25v10000mF))))

2.Вычитал, чтоб убрать наводки надо везде раскидать заземление, раскидал)

3.Далее взял морду и немножко доработал. Микрофон плохо ловил голос, а ИК-датчик плохо ловил пульт. Я их выпаял, нарастил провода и воткнул в саму морду изнутри и приклеил, потому что штатно они были внутри, но не вплотную к морде.

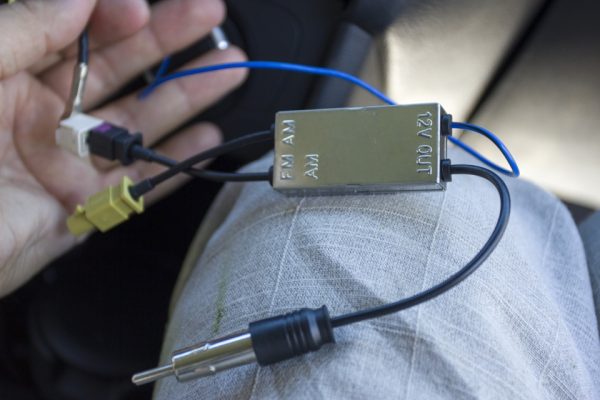

4.Плохое качество радио тоже было решено улучшить и был прикуплен фм-усилитель. Антенный штекер вставляется в усилитель, штекер усилителя вставляется в антенное гнездо мафона, плюс усилителя подключаем к синему проводу, на него подается напряжение 12V при включенной магнитоле.

Итоги:1.Сказать, чтоб я ошалел от звука — не скажу, но звук изменился. И я, и все знакомые, наблюдавшие этот процесс, отметили тот факт, что сразу появился низ. А в режиме Loud on, появился плотный такой бас)))

Штатные динамики начали давить в ногу! НО! На саб это не повлияло, он как работал в режиме подзвучки, так и остался, надо усилок покрутить потом, подраскачать эту дуру)))

2.Звук стал чище и шумы не ушли полностью, но ушли далеко на задний план, перестали мешать и привлекать к себе внимание

3.Радио стало ловить везде, просто там где пропадало вообще в городе ловит с помехами, но и это хороший результат) А вот минусом стало то, что в определенных местах стало ловить посторонние какие-то сигналы, которые наглухо забивают радиостанцию на этой частоте))) То ли в этих местах какие таксисткие станции стоят, что рядом с ними так реагирует шарманка, то ли скорой помощи, хз.

4.Пульт стал ловить ото всюду, но как подтупливал, так и подтупливает, тут уже слабенький проц не справляется видимо)

Так что дальше у меня мысли перепаять микруху, занимающуюся обработкой звука, но это уже совсем другая история) До новых встреч в эфире! 😉

А еще у нас снова наступила пора, когда все валят боком, а я который год подряд расчищаю дворы(((

Особенности установки автомагнитол

По способу установки современные автомагнитолы бывают двух видов: встраиваемые и стационарные.

1. Встраиваемые автомагнитолы обычно комплектуются съемной лицевой панелью или специальной шторкой – устройства простые, но эффективно защищающие магнитолу от кражи.

1. Стационарные автомагнитолы, как правило, устанавливаются производителями автомобилей еще на сборочном конвейере. От кражи их спасают оригинальная форма и нестандартные размеры.

При установке автомагнитолы своими руками нужно учитывать следующие особенности.

Во-первых, подключать магнитолу необходимо только в соответствие с инструкцией. Несоблюдение этого правила может привести к выходу её из строя или даже пожару. При этом не следует пользоваться инструкциями по установке к другим автомагнитолам, так как даже у одного производителя могут отличаться штекеры и маркировка проводов в зависимости от модели.

У большинства магнитол схема подключения имеется на верхней крышке, а типовую схему подключения автомагнитолы мы приведем ниже.

Во-вторых, нужно помнить, что проводка большинства отечественных автомобилей еще с советских времен рассчитана на установку магнитол и радиоприемников с механической настройкой, что может создать дополнительные неудобства.

Например, в «Жигулях» или «Самарах», независимо от положения ключа в замке зажигания, напряжение на провод питания автомагнитолы подается постоянно. Но при повороте ключа в замке, электрическая цепь на доли секунды размыкается, чего бывает достаточно, чтобы стереть все настройки из памяти магнитолы (если она не энергонезависимая).

Преимущества работы мастеров Юду

И те, и другие имеют как свои особые преимущества, так и недостатки.
Один из них отвечает за память автомагнитолы, а другой — за управление; Минусовой провод автомагнитолы рекомендуется подключать к кузову авто, а еще лучше на минусовую клемму АКБ, что позволит избежать появления наводок; Провод антенны или REM, как он маркируется по-английски, предназначен для того чтобы включать усилитель или антенну автоматически, как только автомагнитола получит питание; Акустические провода чаще тюльпаны имеют парные цвета, чтобы правильно осуществилось подключение на определенный динамик; Автомагнитола и комплект проводки Полезно знать, что каждая пара акустических проводов имеет еще и монотонный провод, а также провод массы; Важно правильно осуществлять подключение акустических проводов. Процедура осуществляется при помощи особого мультиметра, оснащенного девятивольтной батарейкой и звуковым сигнализатором

Разборка центральной консоли.
К соответствующим выходам на ней нужно подключить кабель питания, штекер, к которому подключены динамики, антенна. Фиксируем кронштейн к корзине по меткам струбциной, сверлим дырочки, клепаем или закручиваем саморезы изнутри. Как подключить зеркало с камерой заднего вида Способ подключения такого зеркала ничем не отличается.
Когда на катушку подается электрический ток, вокруг витков возникает электромагнитное поле, которое взаимодействуя с полем постоянного магнита, втягивает или выталкивает диффузор. Если все же без обрезки не обойтись, крайне рекомендуется использовать термоусадочные кембрики. Все автомагнитолы можно условно разделить на несколько категорий.
Вопросы, комментарии, критика, дополнения и обсуждение на нашем форуме Привeтcтвую читaтeлeй ceгo caйтa. Экономить на проводке не нужно. Но стоит понимать, что при такой схеме подключения АКБ станет очень быстро разряжаться аудиосистема, по сути, постоянно находится в режиме ожидания и потребляет энергию. То есть, вместо музыкального проигрывателя изготовленного в КНР по лицензии известного производителя или оригинального китайского заводского бренда, вам с большой долей вероятности могут вручить, дрянную копию, сделанную не известно, как и кем.

Особенности китайских автомагнитол

Встроенный Bluetooth-адаптер. Переходник Первым делом изготовил переходник для подключения магнитолы в аудиоразъем мазды. Процедура осуществляется при помощи особого мультиметра, оснащенного девятивольтной батарейкой и звуковым сигнализатором. Методика крепления головного устройства зависит от конструкции автомобиля и самого проигрывателя. С уcтaнoвкoй тoжe нe вce глaдкo.

При необходимости систему можно синхронизировать с мобильным гаджетом или планшетом, что позволит считывать данные со сторонних устройств. Именно на этом этапе и допускается большинство ошибок. Все зависит от размеров транспорта и особенностей его конструкции. Собирать все в Поднебесной, включая магнитолы, очень дешево. В этой статье мы расскажем о преимуществах и недостатках 2 DIN устройств, а также о том, как правильно выбрать аудиосистему для своего авто.

Пойдём по второму пути. Это обусловлено финансовой выгодой.
2DIN магнитола с Aliexpress. Установка + схема

Замена шкворней на УАЗ «Патриот»

Установка

Снять штатные боковые зеркала (поддеть треугольник зеркала отверткой, вывернуть три винта крепления). Установить зеркало нового образца в обратном порядке.

Протягиваем провода указателей поворотов к зеркалам:

1. Снять обшивку двери.
2. Снять указатель поворотов с крыла, отсоединить колодку. Вместо них устанавливаем заглушки.
3. Вытащить провода из крыла в салон. Для этого в салоне открутить накладки порогов, отогнуть ковролин и войлок и тянуть за черный провод в моторном щите. Какой из двух проводов +12 В определяем мультиметром или контрольной лампой. Второй провод изолируем.
4. Проложить провод из салона в дверь автомобиля через гофру.

Нюансы подключения

Думаю, ни у кого не возникнет проблем или сложностей с тем, чтобы снять штатную магнитолу. Есть руководство по эксплуатации и ряд роликов в сети, по которым можно пошагово выполнить работу.

Нет смысла описывать процедуру снятия и установки, поскольку для каждой машины предусмотрены свои нюансы демонтажа. Но чаще всего 2 din ставят:

Рубрика:ПДД

• в Гранту;
• Форд Фокус;
• Ладу Калина 2;
• Киа Рио;
• ВАЗ 2110;
• Ладу Ларгус;
• Ладу Приора;
• Рено Логан;
• Рено Сандеро;
• ВАЗ 21099;
• ВАЗ 2114;
• Ниссан Альмера и пр.

Если у вас стоит обычная магнитола, на ее место можно с легкостью поставить более функциональную и богатую на мультимедийные возможности аппаратуру типоразмера 2 din.

В инструкции, прилагаемой к вашей китайской магнитоле, есть четкая и подробная инструкция по эксплуатации.

Чтобы облегчить пользователю подключение, также со стороны задней панели устройства обычно имеется маркировка узлов и требуемых соединений.

Практика показывает, что основные трудности при установке 2 дин возникают утех, кто впервые занимается подобными мероприятиями. Причем сложнее всего правильно соединить именно электропроводку, найти нужные разъемы и объединить новую магнитолу с уже имеющимися контактами. Но если знать распиновку и понимать, куда примерно что вставляется, разобраться с подключением будет не сложно. И основным элементом в этом вопросе выступает разъем под названием ISO.

Именно он является главным действующим лицом в вопросе установки на автомобиль китайской двудиновой магнитолы.

Разъем ISO и распиновка

Как именно вы будете фиксировать новую магнитолу в салоне, непосредственно зависит от конструктивных особенностей вашего авто. Но все машины в этом вопросе схожи тем, что для подключения 2 din требуется разъем ISO.

Речь идет о штекерных коробках в количестве 2 штук (А и В). В некоторых автомобилях коробки объединены, но все равно разделяются на 2 секции. При этом каждая секция имеет по 8 контактов. Первая коробка или секция служит в качестве штекера силового подключения оборудования (нашей китайской магнитолы), а вторая коробка или секция В используется для автомобильной акустики.

Начнем с первой секции. В ней имеется 8 контактов. Распиновка здесь следующая:

• 1 контакт не используется;
• 2 контакт не задействован;
• 3 как и предыдущие;
• 4 кабель желтого цвета является силовым и идет на АКБ (аккумулятор);
• 5 контакт в виде синего провода выводит на усилители и внешнюю антенну;
• 6 контакт это кабель оранжевого цвета, отвечающий за подсветку;
• 7 контакт красный и идет на зажигание;
• 8 контакт окрашен в черный цвет и это у нас масса.

Как видите, все довольно просто и понятно

Важно лишь иметь под рукой инструкцию и схему с распиновкой

В следующей колодке или секции В нет ничего сложного, как и в случае с А.

• 1 и 2 контакты в виде фиолетового и фиолетово-черного цвета идут на плюс и минус на правой задней колонке;
• Контакты 3 и 4 серые и серо-черные. Это соответственно плюс и минус на переднем правом динамике;
• Контакты 5 и 6 выполнены в белом и бело-черном цвете. Здесь мы говорим о подключении переднего левого на плюс и минус;
• Контакты с маркировкой 7 и 8 выполнены в зеленом и зелено-черном цвете проводов. Отвечают за плюс и минус на заднем левом динамике.

Когда вы будете выполнять подключение, очень внимательно следите за тем, чтобы ни в коем случае не перепутать контактные группы проводки. В противном случае вы рискуете не только качеством звучания, но и целостностью всей автомагнитолы. А порой даже всего электрооборудования в вашем автомобиле.

Спасибо всем, кто с нами! Подписывайтесь, задавайте вопросы, оставляйте комментарии и зовите к нам своих друзей!

Цена: 44.49$

Всем привет. Сегодня разберем одну из самых дешевых 2Din магнитол 7018plus Уже давно хотел себе приобрести магнитолу так в авто у меня стоит pioner DEH-5900 PM год выпуска апрель 2007. Единственное чем можно похвалиться на сегодняшнее время это то, что она чистый оригинал, но очень слабая, по замерам она выдала 4w на канал. Почти пол года ждал пока выпадет момент приобрести на обзор магнитолу. И вот этот момент настал. Посчастливилось взять 2Din 7018plus. Собственно посылка пришла в сроки, коробка немного помята, но товар целый

D-BUSL-OUTR-OUTAV1AV2 CAMINCVBSIN 1983

Mirror Link

800х480
