Порядок работы 4 цилиндрового оппозитного двигателя

Неисправности и ремонт

Основные неисправности 417-го ДВС, точно такие же, как и у ЗМЗ-го 402. Рассмотрим, с какими основными проблемами придётся столкнуться автолюбителям в процессе эксплуатации УМЗ-го силового агрегата:

1. Основной проблемой становится — сальниковая набивка, которая установлена вместо заднего сальника коленчатого вала. Зачастую, из-под детали начинается течь, из-за размягчения изделия.
2. Недоработанная конструкция впрыска делает неравномерный впрыск топлива, из-за этого зачастую пропадают холостые обороты, и появляется вибрация.
3. Частая регулировка клапанного механизма. Если не проводить процесс вовремя, а именно спустя 15 000 км пробега, то появляется металлический стук в моторе.
4. Вечные проблемы с термостатом и перегрев. Эту проблему моно решить двумя способами. Во-первых, установить качественное изделие импортного производства. Второй способ, вывести термостат наружу с блока и установить от ВАЗа «Классики».

Ремонт двигателя УАЗ 417 проводится по аналогии с ЗМЗ 402, поскольку это конструктивная копия. Мотор 417 достаточно легко поддаются ремонту даже в самом худшем техническом состоянии. Так, проводится переборка силового агрегата, головки блока и замена расходных элементов. Сам процесс ремонта проводится поэтапно, как и для любого силового агрегата. Итак, рассмотрим, основные позиции капитального ремонта УМЗ 417.

Разборка

На данном этапе разбирается ДВС полностью, а именно демонтируется головка блока, снимается поддон и все детали разбираются. Для данного типа моторов процесс дефектовка проводиться в процессе разборки. Сюда не входят только промеры блока цилиндров, опрессовка головки, а также замер коленчатого вала.

Диагностические операции

На данном этапе проводятся работы по определению твёрдости и толщины шеек коленвала, а также его ремонтопригодности. Так, если деталь можно отремонтировать, то определяется размер шеек и изделие отдаётся на последующую обработку. То же самое ждёт и блок цилиндров. Гильзы промеряются, и определяется ремонтный размер поршней.

Опрессовка ГБЦ 417 — это процесс определения наличие трещин в корпусе. На головке закрываются все отверстия, кроме впускного для охлаждающей жидкости, в которое подаётся горячая вода или керосин.

Далее, специалист смотрит, есть ли протеки и трещины. Если нет, то ГБЦ отправляется на ремонт, а если есть — то все дефекты необходимо заварить. Поскольку деталь сделана с алюминия, то применяется аргонная сварка.

Расточка

Блок цилиндров и коленчатый вал подвергаются расточке. Если цилиндры уже вышли с ремонтного размера, то устанавливаются гильзы стандартного диаметра 92 мм. Для блока цилиндров характерным становиться хонинговка — это один из процессов расточки цилиндров блока при помощи специального станка. Коленчатый вал растачивается на специальном агрегате, при помощи высоких оборотов и камня, который полирует шейки.

Работы по ГБЦ

Головка блока цилиндров также поддаётся переборке. Так, зачастую меняются клапана, седла, сальники и манжеты. Неоднократно специалистам приходится заменять направляющие втулки клапанов. С развитием современной технологии ремонта, для ЗМЗ 402 можно применить гильзовку технологией k-line. Для этого применяются бронзовые втулки размером 9 мм.

На сегодняшний день, достаточно часто встречается замена распределительного вала. Это связано с тем, что двигателям по 20-30 лет и эта деталь уже несколько раз изнашивалась

Поэтому при проведении ремонта ГБЦ на эту деталь стоит обратить особое внимание. При необходимости рабочая поверхность головки блока шлифуется

Сборка

Сборочные операции проводятся на специальном стенде. Все детали устанавливаются в той же последовательности, что и разбирались. Так, замене, зачастую, поддаются масляный и водяной насос, устанавливается новый комплект прокладок.

А как сейчас?

Вопреки расхожему мнению, двигатели с 8 цилиндрами ставят не только на люксовые иномарки, но и на обычные тракторы, грузовики и строительную технику. Как и с двигателями послабее, наиболее сбалансированным видом является рядный тип мотора. Иными словами, когда все цилиндры расположены в ряд. Именно ими долгое время комплектовали самые дорогие автомобили. Особенно ценима такая конструкция была в Америке. Впрочем, рекордсменами здесь являются немцы, высоко ценящие баланс и надежность рядного движка.

Но даже им, со временем, пришлось перейти на V-образные двигатели. Причина проста и банальна – восьмицилиндровый «питон» попросту не вмещался в стандартном моторном отсеке современных авто.

Навигация по записям

Нумерация цилиндров в разных типах ДВС

Что касается стандартов нумерации камер сгорания, то их нет. На то, как они пронумерованы в ДВС, влияют такие факторы:

• Тип привода;
• Тип ДВС, компоновка блока;
• Поперечное либо продольное расположение агрегата под капотом;
• Сторона вращения.

На стандартных переднеприводных авто с поперечно установленным двигателем нумерация начинается со стороны ГРМ. Так, возле ремня ГРМ находится первый цилиндр и дальше все остальные. Последний находится около КПП.

Примеры

В многоцилиндровых V-образных двигателях первый цилиндр расположен в ряду с водительской стороны.

В двигателях американского производства камеры сгорания и их нумерация может отличаться и не поддаваться логике.

Так, для рядных четверок и шестерок первым может быть цилиндр около радиатора, в то время, как на всех прочих моделях нумерация начинается в сторону салона. Если нумерация обратная, то первым считается цилиндр ближайший к салону.

Французы очень оригинальны и применяют два способа нумерации камер сгорания ДВС.

• На рядных четверках нумерация начинается от маховика.
• Если это V-образная шестерка, тогда ближний к радиатору ряд – это первые три цилиндра, а ряд ближе к салону – последние три.

Рабочий цикл

В зависимости от числа тактов, составляющих рабочей цикл, ДВС делятся на двухтактные и четырехтактные. Двухтактные двигатели не ставят на современные автомобили, они используются лишь на мотоциклах и в качестве пускателей тракторных силовых агрегатов. Цикл четырехтактного бензинового двигателя внутреннего сгорания включает в себя следующие такты:

1. Впуск ― выпускной клапан закрыт, впускной открыт, поршень движется вниз, производится всасывание воздушно-топливной смеси.
2. Сжатие ― все клапаны закрыты поршень движется вверх, сжимая воздушно-топливную смесь.
3. Рабочий ход ― клапаны остаются закрыты, по окончании предыдущего такта искра поджигает сжатую смесь. Поршень под действием давления газов, сгоревшей смеси, идет вниз вращая коленвал.
4. Выпуск ― по окончании предыдущего такта открывается выпускной клапан. Поршень, толкаемый коленвалом, движется вверх и вытесняет продукты горения в выхлопной коллектор.

Цикл дизеля отличается тем что при впуске всасывается только воздух. Топливо же впрыскивается под давлением после сжатия воздуха, а воспламенение происходит от контакта дизеля с разогретым от сжатия воздухом.

Нумерация

Нумерация цилиндров рядного двигателя начинается с наиболее удаленного от коробки перемены передач. Иными словами, со стороны ремня ГРМ либо цепи.

Очередность работы

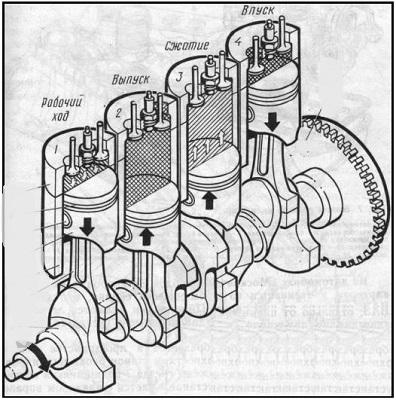

У коленвала рядного 4-х цилиндрового ДВС кривошипы первого и последнего цилиндра располагаются под углом 180° друг к другу. И под углом 90° к кривошипам средних цилиндров. Поэтому для обеспечения оптимального угла приложения движущих сил к кривошипам такого коленвала, порядок работы цилиндров бывает 1―3―4―2, как у вазовских и москвичевских ДВС либо 1―2―4―3, как у газовских моторов.

Чередование тактов 1-3-4-2

Угадать порядок работы цилиндров двигателя по внешнем признакам нельзя. Об этом следует читать в мануалах производителя. Порядок работы цилиндров двигателя проще всего узнать в инструкции по ремонту вашей машины.

Где применяется

4-х тактные моторы применяются в нашей повседневной жизни очень широко. Их мощность напрямую зависит от объема и количества цилиндров. Устанавливают ДВС в автомобилях и самолетах, тракторах и тепловозах. Применяются они также на судах морского и речного флота.

На 4-х тактные силовые агрегаты обратили внимание и энергетики. Используют их для питания стационарных и аварийных электрогенераторов, установленных в местах, где линии электропередач подвести невозможно или экономически нецелесообразно

Кроме того, такие генераторы устанавливают на объектах, где отключение подачи электроэнергии невозможно (больницы, банки, воинские части и пр.).

Асинхронные механизмы

Расшифровка термина «асинхронность» — несовпадение по времени. Понятие используется во многих современных машинах, которые являются электрическими и способны преобразовывать соответствующую энергию в механическую. Плюсы устройств:

• простое изготовление;
• низкая цена;
• надёжность;
• незначительные эксплуатационные затраты.

Чтобы рассчитать КПД, используется уравнение η = P2 / P1. Для расчёта Р1 и Р2 применяются общие данные потери энергии в обмотках мотора. У большинства агрегатов показатель находится в пределах 80−90%. Для быстрого расчёта используется онлайн-ресурс либо личный калькулятор. Для проверки возможного КПД у мотора внешнего сгорания, который функционирует от разных источников тепла, используется силовой агрегат Стирлинга. Он представлен в виде тепловой машины с рабочим телом в виде жидкости либо газа. Вещество движется по замкнутому объёму.

Принцип его функционирования основан на постепенном нагреве и охлаждении объекта за счёт извлечения энергии из давления. Подобный механизм применяется на косметическом аппарате и современной подводной лодке. Его работоспособность наблюдается при любой температуре. Он не нуждается в дополнительной системе для запуска. Его КПД возможно расширить до 70%, в отличие от стандартного мотора.

ДВС на 8 цилиндров

Из-за габаритов двигатели делаются V-образной компоновки.

Восьмицилиндровый ДВС от Chevrolet:

Возможный порядок работы восьмицилиндрового двигателя современной машины:

• вариант 1–5–4–2–6–3–7–8 — основной;
• принцип 1–8–4–3–6–5–7–2 – другая вариация.

Различие это мнимое и произошло из-за разницы в подсчете цилиндров. В США цилиндр 1 расположен спереди по направлению движения авто, слева, а в европейской системе – справа. Нумерация цилиндров производится в шахматной последовательности, в направлении назад и слева направо, поэтому обе классификации представляют, по сути, одно и то же, что иллюстрирует схема:

Интервал между зажиганием топлива 90 град.

Двухтактный двигатель

На данный момент существует два основных вида двигателей внутреннего сгорания — двухтактные и четырехтактные. По своему внешнему виду они практически не отличаются, однако двухтактные двигатели работают по совсем другому принципу. Попробуем разобраться в чем основные различия этих двух типов ДВС, и как работает двухтактный двигатель.

Принцип работы двигателя внутреннего сгорания

Для того, чтобы ваша машина могла выполнять свою прямую функцию — возить вас, ее нужно заправлять топливом: бензином, дизелем, пропан-бутаном. По топливопроводу бензин поступает в двигатель, основную работу в нем выполняют поршни и кривошипно-шатунный механизм. Бензин смешивается с воздухом, образуется смесь, которая взрывается и приводит поршни в движение, этот момент движения передается на коленчатый вал, а от него на трансмиссию.

Разница между 2-х и 4-х тактными двигателями, как видно из названия, состоит в количестве тактов, то есть в рабочем цикле двигателя. Рабочий цикл любого ДВС — это последовательность таких процессов:

• заполнение цилиндра горючей смесью;
• ее воспламенение;
• расширение газов;
• вытеснение продуктов сгорания.

В 4-тактном двигателе вся эта последовательность осуществляется за 4 такта, то есть за два оборота коленвала, в двухтактном — за один оборот. Из этого можно сделать вывод, что 2-тактные двигатели обладают большей мощностью, и это действительно так, не зря ведь их используют не только для мотоциклов, мопедов, различных квадроциклов, снегоходов и гидроциклов, но и для приведения в движение огромных морских кораблей.

Теоретически мощность должна быть выше в два раза. Например, небольшой по размерам двигатель мотоцикла может легко выдавать мощность в сто и больше лошадей, тогда как гораздо более массивный и объемный мотор какого-нибудь автомобиля класса «В» или «С» выдает 70-100 л.с.

Устройство двухтактного двигателя

Основное преимущество двухтактных двигателей состоит в простоте их конструкции. Поскольку все процессы рабочего цикла завершаются за один оборот кривошипа, отпадает необходимость в наличии сложного газораспределительного механизма, который контролирует движение впускных и выпускных клапанов. Впускной клапан закрывается и открывается из-за разницы давления, а отработанные газы выходят через выпускное окно к глушителю.

Также 2-тактный двигатель охлаждается с помощью топлива, в которое подмешан определенный процент масла. Масло нужно подбирать именно двухтактное, поскольку оно приспособлено к высоким температурам и при сгорании оставляет меньшее количество шлака и золы.

Поршень движется от нижней мертвой точки к верхней — НМТ и ВМТ. Во время движения вверх поршень сжимает поступившую воздушно-топливную смесь. В ВМТ происходит взрыв смеси и поршень начинает движение вниз, в этот момент поступает новая порция смеси. Получается, что поршень сам же и выталкивает отработанные газы, а это и является основным недостатком двухтактных двигателей, влияющим на их КПД.

Недостатки двухтактных двигателей

Несмотря на то, что инженеры пытаются их решить, недостатки все же есть и они существенные.

Самый главный из них — неэффективное использование топлива и повышенные выбросы СО2.

Если в четырехтактных двигателях на отвод отработанных газов и продуктов сгорания отводится отдельный такт, то здесь этот такт совмещается с заполнением цилиндра новой порцией горючей смеси, и как бы не старались инженеры, избежать смешивания ее с отработанными газами не удается.

Кроме того необходимо постоянно добавлять в бензин масло, причем оно довольно дорогостоящее и расходуется быстрее.

Из-за этих проблем снижается и мощность двигателя. Теоретически она должна быть в два раза выше, чем у 4-тактных ДВС, но на деле этот показатель не превышает 50-70 процентов. После 2000 года многие производители отказались от двухтактных ДВС. Однако работы по их совершенствованию постоянно ведутся.

Видео принципа работы данного типа двигателей.

Расход топлива двс Фольксваген ААВ

Нумерация в зависимости от марки

Определенной классификации по правилам нумерации цилиндров двигателя нет и здесь каждый производитель волен делать ее такой, как он решит.

Частенько встречается такое, что даже у одного производителя на разных марках автомобилей различные модели цилиндров. Именно по этой причине при ремонтных работах опираться следует только на инструкцию по эксплуатации.

Очень интересует многих нумерация цилиндров тракторных v образных двигателей. Она может так же, как и в автомобилях быть различной.

При использовании двигателей с расположением в виде галочки поперек движения присутствует иной порядок нумерации. Первый цилиндр здесь будет тот, который расположен ближе к салону со стороны водительского места.

Далее распределены цилиндры с одной стороны, которая ближе к салону — нечетные номера, а со стороны радиатора — четные.

• Не работает датчик положения распредвала — признаки поломки, причины неисправности датчика и описание ремонта своими руками (120 фото и видео)

• Шлифовка головки блока: пошаговая инструкция как своими руками отремонтировать головку блока цилиндров (130 фото)

• Затяжка головки блока цилиндров: пошаговое описание схемы и советы по нормам момента затяжки (90 фото видео)

Как видно из всего этого, нумерация цилиндров в двигателе совершенна разнообразна. По этой причине полагаться на какие-либо посторонние данные совершенно не следует.

Самое главное в определении данного показателя — это инструкция по эксплуатации вашего двигателя, в которой и указано, как нумеруются цилиндры.

Что касается нумерации цилиндров двигателя ВАЗ, то они известны многим водителям.

Разбортировка кувалдой

Двигатель LIFAN 168F-2R D20 00-00000214 – цена, отзывы, характеристики, фото – купить в Москве и РФ

Смазывание деталей

Устройство смазки двигателя автомобиля ВАЗ-2109 (2110) комбинированное. К коренным и шатунным подшипникам, а также к опорам распредвала масло подается под давлением, цилиндры, поршни, пальцы и кольца, кулачки распредвала и толкатели смазываются разбрызгиванием, ко всем остальным сопряженным деталям смазка подается самотеком.

Спереди блока установлен масляный насос шестеренчатого типа с перепускным клапаном. Маслоприемник монтируется при помощи болтов на крышку второго коренного подшипника и корпус насоса. Маслофильтр неразборный, имеет перепускной и противодренажный клапаны. Подробно устройство системы смазки и других систем двигателя рассмотрено в отдельных статьях.

Вентиляция картера производится принудительно, газы отводятся через маслоотделитель.

Двухтактный ДВС его конструктивные особенности и описание принципа работы

Большинство бензопил и бензокос оснащаются приводными устройствами двухтактного типа. Два такта — это этап сжатия топливной смеси и рабочий ход поршня (когда он опускается вниз). Чтобы понять, чем отличается двухтактный двигатель от четырехтактного, рассмотрим изначально строение мотора. Основные детали двигателя — это цилиндр, поршень, коленчатый вал и шатун. За сжигание топлива отвечает свеча зажигания, а транспортировка смеси и отвод газов происходит посредством впускного и выпускного каналов. Конструктивная схема двухтактного двигателя отображена на фото ниже.

Двигатель двухтактного типа имеет упрощенное строение в отличие от четырехтактного. Принцип работы у него простой, и начинается с того, что осуществляется перемещение поршня из нижней мертвой точки в верхнюю. В стенках цилиндра присутствует три отверстия — впускной, выпускной и продувочный канал. Впускной расположен ниже, чем выпускной, а продувочный находится между ними, как показано на фото выше. Впускной и продувочный канал соединяется с кривошипно-шатунной камерой. Далее подробное описание принципа работа ДВС.

Первый такт. Первоначально топливо из карбюратора транспортируется в камеру КШМ. Через продувочное отверстие в цилиндр из камеры КШМ засасывается предварительно-поступившая топливно-воздушная смесь. Прекращается подача смеси тогда, когда поршень перекрывает отверстие продувочного канала. Далее движение поршня осуществляет перекрытие выпускного канала. Часть топливно-воздушной смеси при этом уходит в выпускной канал. После перекрытия выпускного канала начинается процесс сжатия горючей смеси. Эта смесь состоит из бензина, масла и воздуха. При достижении поршнем верхней мертвой точки, происходит воспламенение смеси за счет создания искры свечей зажигания.

В тот момент, когда в верхней части цилиндра осуществляется сжатие, в нижней части камеры КШМ создается разрежение. Это разрежение позволяет засосать очередную порцию топлива из карбюратора для следующего воспламенения. Засасываемое топливо в камеру кривошипно-шатунного механизма одновременно выполняет смазывание коленчатого вала и шатуна. Именно поэтому в состав горючей смеси добавляется специальное масло для двухтактного мотора. Двухтактные двигатели не имеют масляного картера, что является одним из главных их отличий от четырехтактных. Все эти процессы совершаются в один такт.

Второй такт. Сгоревшие газы толкают поршень вниз, тем самым осуществляется рабочий ход. Когда открывается выпускное отверстие, в него выходят выхлопные газы, поступающие по каналу в глушитель. Опускающийся вниз поршень создает давление в камере КШМ. За счет этого давления осуществляется выдавливание топливно-воздушной смеси ТПС из камеры КШМ в продувочный канал. В цилиндр следующая порция ТПС выталкивается сразу при открытии доступа к продувочному отверстию. При заполнении рабочей камеры цилиндра порцией топливной смеси происходит одновременное вытеснение оставшихся отработанных газов. Заканчивается второй такт при достижении поршнем нижней мертвой точки.

Визуальный процесс работы двухтактного двигателя представлен на анимированном изображении ниже.

У такого типа ДВС есть свои достоинства и недостатки, которые описаны ниже. Зная строение и принцип работы двухтактного двигателя, разберемся с четырехтактными моторами.

https://youtube.com/watch?v=KPgli32827k%3F

Blazer

Схема подключения магнитного пускателя и теплового реле

Замена клемм проводов аккумулятора на всех автомобилях ВАЗ

16 комментариев

Здравствуйте, а какие еще предметы или приспособления можно использовать вместо автомобильного стробоскопа?

Здравствуйте Иван! По сути стробоскопом настроить зажигание проще всего. Но так же можно его настроить без инструментов, но тут вам придется снимать крышку с распределителя зажигания, и по бегунку выставлять его!

Здравствуйте Олег! Из за чего на двигателе 1,5 на Восьмерка гуляет холостой ход ,карбюратор новый, трамлер новый , бензиновыый филтр новый она вроде нормально работает потом обороты падают потом нормально потом глохнет, как будто не хватает бензина или заливается.

Здравствуйте Юрий! Перед тем как вы всё это начали менять была ли такая же проблема? Если её не было, то видимо во время установки нового карбюратора в него что то попало, попробуйте его продуть может соринка действительно в какой то жиклёр залезла и сидит там, кроме этого прокладки вы все меняли когда карбюратор ставили на автомобиль? Ещё проблема может в плохой настройке карбюратора (Либо сами в таком случае его разбирайте и настраивайте, либо карбюраторщику хорошему предоставьте) на свечи зажигания так же внимание своё обратите (По свечам можно определить состояние двигателя кстати, более подробно об том как это сделать читайте в статье: «Проверка двигателя по внешнему виду свечей зажигания»), на высоковольтные провода (На них в первую очередь смотрите, если они пробивают то именно такая же ситуация как у вас может происходить), на катушку, на модуль зажигания, проверьте совпадают ли метки ГРМ на всякий случай (Хотя если бы они не совпадали, то двигатель постоянно с плавающими оборотами бы работал, но всё же на всякий случай проверьте), ещё компрессию компрессометром замерьте может у вас клапана прогорели или кольцам хана пришла, здёсь много ещё симптомов из-за чего холостой ход может плавать, но прежде чем лезть повторно в карбюратор всё по зажиганию проверьте и какие ни будь мелочные детали и если проблемы ни где не найдёте, то карбюратор снимайте и на настройку его отдавайте или как уже сказали сами её производите!

Здравствуйте! Подскажите почему при заводе стреляет в карбюраторе, зажигание раз 20 выставляли! Не знаю что и делать уже! Что это может быть

Здравствуйте! Причиной может быть как негерметичность впускного тракта, так и неправильная регулировка зазоров клапанов. Так же стоит проверить фазы газораспределения.

Здравствуйте. подскажите пожалуйста почему очень часто свечи зажигания становятся чёрными?карбюратор настроен идеально,двигатель после капитального ремонта.надоело постоянно покупать свечи.ВАЗ 21099

Здравствуйте, Сергей! Вероятно, провели некачественный капремонт.

Здравствуйте. подскажите пожалуйста почему очень часто свечи зажигания становятся чёрными?карбюратор настроен идеально,двигатель после капитального ремонта.надоело постоянно покупать свечи.ВАЗ 21099.

Здравствуйте, Сергей! Чёрный нагар образуется в результате сгорания масла в цилиндры. Замените маслосъёмные колпачки и поршневые кольца.

Здравствуйте!подскажите пожалуйста в чем может быть причина.у меня 21099 бывают дни когда машина будто летит а на следующий день едет но не так как вчера,хочет но не может.

Здравствуйте, Александр! Если карбюраторная, то, вероятно, заслонка подсоса не до конца открывается иногда.

Здравствуйте ,Александр! При выставленном раннем зажигании мотор устойчиво работает на холостом ходу и хорошо развивает обороты,но когда его заглушишь то потом стартер не может его завести,хотя АКБ новый и стартер после ремонта,Но если зажигание поставить позднее,мотор заводится сразу,но как ни регулируй карбюратор холостого хода нет и мотор глохнет?

Здравствуйте, Айнур! Надо подключить вакуумный корректор к штуцеру на карбе, который выходит в поддроссельное пространство. Тогда при запуске угол опережения будет поменьше, а на ХХ побольше. Вообще, если при запуске вы чувствуете сопротивление толчками вследствие слишком раннего зажигания, то надо уменьшать угол, ездить с такой настройкой всё равно нельзя, детонация убъёт движок. Ищите ХХ в карбе (возможно, проблема в системе ХХ) и проверьте коллектор на предмет подсоса воздуха.

здравствуйте помогите пожалуйста поменял карбюратор на новый ПЕКАР ВАЗ 21083 после установки заработало идеально но как нагреется двигатель обороты держаться 2000 и больше а когда холодный двс обороты на хлостых 900 1000

Здравствуйте, Дадо! А с чего вы взяли, что новый карбюратор не надо регулировать?

Тактичность

Передвижение поршня внутри цилиндров двигателя называется рабочим циклом. Цикл состоит из фаз газораспределения, которыми можно определить момент открытия и закрытия клапанов. В четырехтактном транспорте полный цикл проходит после поворота коленчатого вала на 720 градусов, двухтактного — за 360.

Чтобы обеспечить валу постоянное усилие во время рабочего хода в цилиндрах двигателя, колена агрегата расположены под определенным углом относительно друг друга. На величину угла влияет количество цилиндров, типа установки и расположение цилиндров.

Как определить порядок работы цилиндров ДВС в зависимости от тактов.

Полуобороты коленчатого вала в цилиндрах дизельного и карбюраторного агрегата	Угол поворота	Нумерация цилиндров двигателя
1	2	3	4
Первый	0-180	Выпуск

Рабочий такт
Впуск топлива, воздуха
Сжатие воздушно-топливной смеси
Второй 180-360 Впуск топлива, воздуха Выпуск

Сжатие воздушно-топливной смеси
Рабочий ход
Третий 360-540 Сжатие воздушно-топливной смеси Впуск топлива, воздуха Рабочий ход Выпуск

Четвертый 540-720 Рабочий ход Сжатие воздушно-топливной смеси Выпуск

Впуск топлива, воздуха

Тактичность двигателя

Работа цилиндров двигателя заключается в следующих этапах:

1. Впуск — поршень передвигается в нижнюю мертвую точку, при этом через впускной клапан происходит заполнение камеры сгорания топливовоздушной смесью. Выпускной клапан закрыт.
2. Сжатие — оба клапана закрыты, поршень передвигается в верхнюю мертвую точку, сжимая топливный состав. От сжатия температура в камере значительно возрастает, также увеличивается давление в цилиндре двигателя. Важный параметр, влияющий на экономичность машины — это степень сжатия. Показатель означает соотношение полного наполнения гильз и объем камеры горения. Для автомобилей с большим октановым числом требуется заливать высокооктановое топливо.
3. Рабочий ход — клапана в закрытом положении, происходит воспламенение смеси от свечи. Под действием давление в цилиндре автомотора при сгорании топлива поршень идет в низ, вращая коленвал. Для эффективной производительности необходимо чтобы горючее полностью сгорела до прихода поршня в НМТ. Это обеспечивается установкой угла опережения зажигания. В современных авто регулировка осуществляется встроенным электронным блоком. Старые модели оборудованы механическим регулятором.
4. Выпуск — рабочий ход заканчивается выхлопом отработанных газов из цилиндров двигателя. На этом этапе происходит важный процесс — продувка цилиндров автомотора. Продувка цилиндров двигателя обеспечивается одновременным открытием впускного и выпускного клапанов. После перехода поршня в ВМТ начинается такт впуска.

Каков порядок работы цилиндров в двигателе ВАЗ 2109?

Порядок работы

Часто при ремонте двигателя возникает необходимость отсоединения высоковольтных проводов. Некоторые водители, отсоединив провода, не запоминают порядок, в котором они были установлены. В итоге может возникнуть путаница с проводами, а при неправильном их подключении машина не заведется. Чтобы избежать неприятной ситуации, нужно знать, как осуществляется порядок работы ДВС.

Подключение проводов на ВАЗ 2109

Принцип действия силового агрегата основан на таком свойстве газов, как способности расширяться при нагревании. Стандартный четырехцилиндровый двигатель работает в 4 такта:

1. На первом такте осуществляется «впуск» воздушно-топливной смеси и части отработанных газов. Эта смесь полностью занимает объем цилиндра.
2. На втором такте происходит процесс «сжатия». При этом клапаны закрыты, а поршень благодаря движению коленчатого вала и шатуну движется вверх. Рабочая смесь заполняет камеру сгорания.
3. На третьем такте, называемом «расширением», благодаря свечам зажигания возникает искра, которая воспламеняет рабочую смесь. Расширяющиеся газы своим давлением действуют на поршень и заставляют двигаться его вниз. Затем благодаря шатуну начинает двигаться коленвал.
4. На четвертом такте осуществляется процесс «выпуска» отработанных газов. Через выпускные клапаны они поступают в выхлопную систему автомобиля ВАЗ 2109.

Существуют разные схемы, которые определяют, в какой последовательности будут функционировать цилиндры. В ВАЗ 2109 используется схема: 1-3-4-2. Нумеруют цилиндры начиная от передней крышки силового агрегата.

Нумерация цилиндров на ВАЗ 2109

Если представить рабочий процесс двигателя через цилиндры, то порядок работы таков:

1. В первом цилиндре осуществляется движение вверх, идет рабочий процесс: сгорает воздушно-топливная смесь, расширяются газы.
2. В третьем осуществляется процесс «сжатия», при котором поршень движется вверх.
3. В четвертый поступает рабочая смесь при движении поршня вниз, таким образом, осуществляется процесс «впрыска».
4. Во втором поршень движется вверх, при этом отработанные газы выходят через выпускные клапана.

Возможные причины поломки

При работе ДВС возможны различные неисправности. Чтобы их обнаружить, следует выполнить следующую последовательность действий:

1. Сначала надо завести машину. Мотор должен поработать на холостом ходу. В это время следует послушать, какие звуки исхдят из выхлопной трубы. Если слышны регулярные хлопки, то неисправен один из цилиндров. Причиной может быть неисправность свечей зажигания и отсутствие искры. Также неисправность может быть вызвана большим количеством поступающего воздуха или недостаточной компрессией в цилиндре.
2. Необходимо осмотреть свечи. При наличии нагара, влаги или окисления, нужно почистить. Проверить зазор между электродами, который должен составлять 0,8 – 0,9 мм.
3. Заменить все свечи зажигания независимо от их внешнего вида и пробега автомобиля.
4. При нерегулярных выхлопах, нужно осмотреть высоковольтные провода. На их наконечниках должны отсутствовать следы окисления, изоляция не должна быть повреждена. При обнаружении дефектов провод следует заменить.
5. Следует осмотреть крышку газораспределителя. На ней должен отсутствовать нагар и трещины. Угольный контакт нужно проверить на повреждения и изношенность.
6. Необходимо осмотреть ротор. Он должен быть цельным и не иметь следов прогара. Все детали с дефектами следует заменить.
7. Давление в цилиндрах допускается не ниже 1,1 Мпа, а разница компрессии не должна превышать 0,1 Мпа. Если показатели не соответствует, необходим ремонт мотора.

Если после выполненных действий проблемы остались, то нужно обратиться на станцию техобслуживания, чтобы пройти более точную диагностику двигателя ВАЗ 2109 и отрегулировать систему зажигания на стенде.

Источники

• avtozam.com/vaz/2109/poryadok-raboty-tsilindrov/
• navaze.ru/108-poryadok-raboty-cilindrov-vaz-2109.html
• vaz2109.net/ekspluatatsiya-avtomobilya/poryadok-raboti-cilindrov-vaz-2109.html
• ladaautos.ru/vaz-2109/kakoj-poryadok-raboty-cilindrov-vaz-2109.html

Тюнинг

Доработать мотор ЗМЗ 402 своими руками достаточно просто. Конечно, многие автолюбители, которые практикуют тюнинг двигателя ЗМЗ 402 стараются поменять в первую очередь систему впрыска с карбюратора на моноинжектор, но в классическом тюнинге дорабатываются уже имеющееся характеристики. В этом разделе рассмотрим, какой тюнинг можно применить на 402 двигатель.

Первым, что подвергается доработки становиться поршневая группа. Так, вместо стандартного поршнекомплекта ставиться облегченный от польского производителя ATF. Таким же образом стоит заменить клапана и шатуны на более легкие. За счет снижения веса силового агрегата увеличивается крутящий момент и увеличивается мощность двигателя.

Отдельным этапом становиться доработка системы впрыска и выпуска выхлопных газов. Вместо родных коллекторов можно установить венгерские от компании DDR-line, которые рассчитаны именно под тюнинг двигателя ЗМЗ 402 и его модификации. Вместо родного карбюратора К-126 обычно автомобилисты ставят моноинжектор или жигулевский ОДАЗ от ВАЗ 2107. Это значительно сокращает расход топлива на пару литров. Для улучшенной подачи воздуха в камеру сгорания, монтируется воздушный фильтр нулевого сопротивления.

Неотъемлемой частью процесса становиться доработка зажигания. Так, многие знают, что существует контактное и бесконтактное, но третий вариант зажигания — это установка пуска при помощи кнопки, что не требует ключа. Эта система зажигания стала довольно распространенной, когда идет модернизация данного ДВС.

Кроме самой системы меняются также свечи, провода и катушка зажигания. Самой распространенной фирмой, которая производит тюнинговый комплект, стала BRW и ДМС. Первая — это Беларусь, а вот вторая — Россия.

На этом тюнинг 402 двигателя не заканчивается. Также, автомобилисты меняют систему охлаждения. Для этого устанавливается более совершенный и облегченный алюминиевый радиатор, помпа и силиконовые патрубки вместо стандартных. Это позволяет улучшить систему охлаждения, которая более эффективно работает на высоких оборотах и не дает силовому агрегату перегреться.

Система питания

Выводы
