Процесс и порядок

Затяжка ГБЦ ЗМЗ своими руками начинается с изучения мануала двигателя. Все этапы делают по порядку, не нарушая их. Любая неточность может привести к выходу из строя не только прокладки или головки блока цилиндров, но и всего мотора ЗМЗ 406.

Вначале подбирают необходимые инструменты. Ставят машину на ровную поверхность.

Необходимые инструменты

Для затяжки ГБЦ автовладельцу понадобятся следующие инструменты:

  • динамометрический ключ;
  • насадки для головок болтов;
  • чистая моторная смазка;
  • руководство по затяжке должно находится рядом с автовладельцем.

Поэтапная инструкция

Сперва резьба болтов смазывается моторным маслом. Затем болты вставляются внутрь отверстий головки БЦ. Они вкручиваются рукой до тех пор, пока это невозможно будет сделать вручную.

Чтобы совершить дальнейшую протяжку, ГБЦ берут динамометрический ключ. Теперь необходимо протягивать все болты в той последовательности, в которой они указаны в мануале. Затяжка ГБЦ осуществляется с усилием, о котором я рассказывал в начале статьи.

Сперва протягивают с малой силой. Затем проходят еще раз и по второму кругу, если это необходимо

Важно помнить, что на рядные двигатели внутреннего сгорания протяжку устройства производят от центра к краям устройства двигателя. Подобным образом автовладелец лишает себя риска повреждения головки БЦ двигателя внутреннего сгорания или ее прокладки

Некоторые автовладельцы совершают ошибки при протягивании ее. Ниже описаны моменты, которые не стоит допускать при процедуре:

  • перетяжка некоторых болтов;
  • попадание смазывающего средства в отверстия;
  • проведение работ с изношенными головками для динамометрического ключа;
  • отсутствие порядка затягивания болтов ГБЦ;
  • эксплуатация болтов, которые не подходят по размеру к устройству.

Бывает и такое, что закручивают в отверстие ржавые болты. Этого тоже нужно избегать. Отверстия тоже бывают проржавевшими. Многие пытаются залить в них масло. Но этого делать нельзя. Так как смазывающая жидкость попадет в резьбовой колодец, и он разрушится при закручивании болта.

Еще одной частой ошибкой бывает закручивание головок без специального инструмента. В этом случае перетягивания не избежать. Как результат автовладелец приезжает в сервис-центр с пробоем в прокладке устройства или за капитальным ремонтом всего двигателя.

Грани болтов, которые закручиваются изношенными головками или не тем ключом, могут слизываться со временем. В дальнейшем это приводит к трудностям при снятии и замене устройства или блока цилиндров.

Не рекомендуется закручивать одни и те же болты после снятия головки. Механики сервис-центров рекомендуют устанавливать новые. Так как после затяжки болт увеличивается в длине, и в следующий раз подобная деталь может привести к тому, что в БЦ пойдут трещины, которые приведут к его разрушению.

Процесс и порядок

Затяжка ГБЦ ЗМЗ своими руками начинается с изучения мануала двигателя. Все этапы делают по порядку, не нарушая их. Любая неточность может привести к выходу из строя не только прокладки или головки блока цилиндров, но и всего мотора ЗМЗ 406.

Вначале подбирают необходимые инструменты. Ставят машину на ровную поверхность.

Необходимые инструменты

Для затяжки ГБЦ автовладельцу понадобятся следующие инструменты:

  • динамометрический ключ;
  • насадки для головок болтов;
  • чистая моторная смазка;
  • руководство по затяжке должно находится рядом с автовладельцем.

Поэтапная инструкция

Сперва резьба болтов смазывается моторным маслом. Затем болты вставляются внутрь отверстий головки БЦ. Они вкручиваются рукой до тех пор, пока это невозможно будет сделать вручную.

Чтобы совершить дальнейшую протяжку, ГБЦ берут динамометрический ключ. Теперь необходимо протягивать все болты в той последовательности, в которой они указаны в мануале. Затяжка ГБЦ осуществляется с усилием, о котором я рассказывал в начале статьи.

Сперва протягивают с малой силой. Затем проходят еще раз и по второму кругу, если это необходимо

Важно помнить, что на рядные двигатели внутреннего сгорания протяжку устройства производят от центра к краям устройства двигателя. Подобным образом автовладелец лишает себя риска повреждения головки БЦ двигателя внутреннего сгорания или ее прокладки

Некоторые автовладельцы совершают ошибки при протягивании ее. Ниже описаны моменты, которые не стоит допускать при процедуре:

  • перетяжка некоторых болтов;
  • попадание смазывающего средства в отверстия;
  • проведение работ с изношенными головками для динамометрического ключа;
  • отсутствие порядка затягивания болтов ГБЦ;
  • эксплуатация болтов, которые не подходят по размеру к устройству.

Похожая статья Можно ли долить масло другой марки в двигатель

Бывает и такое, что закручивают в отверстие ржавые болты. Этого тоже нужно избегать. Отверстия тоже бывают проржавевшими. Многие пытаются залить в них масло. Но этого делать нельзя. Так как смазывающая жидкость попадет в резьбовой колодец, и он разрушится при закручивании болта.

Еще одной частой ошибкой бывает закручивание головок без специального инструмента. В этом случае перетягивания не избежать. Как результат автовладелец приезжает в сервис-центр с пробоем в прокладке устройства или за капитальным ремонтом всего двигателя.

Грани болтов, которые закручиваются изношенными головками или не тем ключом, могут слизываться со временем. В дальнейшем это приводит к трудностям при снятии и замене устройства или блока цилиндров.

Не рекомендуется закручивать одни и те же болты после снятия головки. Механики сервис-центров рекомендуют устанавливать новые. Так как после затяжки болт увеличивается в длине, и в следующий раз подобная деталь может привести к тому, что в БЦ пойдут трещины, которые приведут к его разрушению.

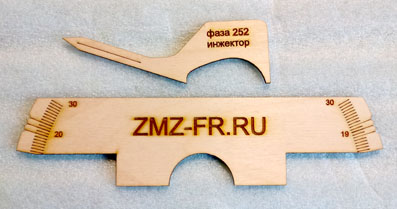

Транспортир змз 406, мой вариант

Чем меня не устраивал вариант, который продается во всех магазинах? Как я уже говорил, они изготовлены с достаточно большой погрешностью (плюс минус 1 градус точно). И самое главное с данным вариантом достаточно трудно работать, в плане настройки. Я хотел сделать вариант, чтобы сразу видеть попал я плюс минус 2 градуса или нет, а уже потом настраиваться более точно. Дальнейшая практика показала, что работать стало и быстрее, и удобнее. Сделал я его из 3 мм фанерки и покрыл лаком. В течение года профессиональной работы с ним ничегошеньки не случилось. О чем еще считаю нужным сказать. Если у вас на руках ТОЛЬКО ОДИН транспортир змз 406, не рассчитывайте на отличный результат. Максимум «на четверочку». Причина подробно расписана в статье про индикатор ВМТ. Метка на шкиве коленвала может быть только ориентиром, чтобы двигатель завелся и поехал. Но для снятия максимальных характеристик это не пойдет. Фазометр в моем исполнении отдельно не продается, он прилагается к комплектам ГРМ в качестве подарка.

Антифриз для Приоры с завода, цена, артикул

Проведение сборки

Прежде чем приступать к сборке, нужно правильно выставить фазы. Чтобы это сделать, потребуется выполнить такие манипуляции:

  1. Прокрутить коленчатый вал до тех пор, пока не окажется в верхнем положении первая насечка.
  2. Убедитесь, что в первом цилиндре поршень находится в верхней мертвой точке.
  3. Установите успокоитель, но не спешите затягивать болты его крепления.
  4. Смажьте чистым моторным маслом нижнюю часть цепи.
  5. Наденьте цепь на шестерни – коленчатого вала и ведомую.
  6. Штифт шестерни коленчатого вала должен попасть в отверстие промежуточного вала.
  7. Убедитесь, что метка на шестеренке совпадает с той, которая находится на блоке мотора. Та часть цепи, которая находится рядом с успокоителем, должна оказаться натянутой.
  8. Теперь можно произвести затяжку болтов крепления шестерни на промежуточном валу. Обязательно установите стопорные пластины.

Обязательно при проведении ремонта используйте динамометрический ключ. Предельное усилие затяжки болтов – 22/2,5 Н*м.

Обязательно загните стопорную пластину, чтобы исключить выкручивание болтов. Затем нужно нажать на рычаг гидравлического натяжителя и проверить совпадение меток на блоке ДВС и шестеренке. После этого нужно закрутить все болты крепления успокоителя и смазать верхнюю часть цепного привода.

Начальный этап разборки

Далее нужно выполнить еще несколько манипуляций, они могут оказаться довольно сложными. Но перед тем как выставить метки ГРМ на ЗМЗ-406, необходимо эти действия выполнять:

  1. Снимите передний фартук и решетку радиатора. В том случае, если работы осуществляются на Газель-Бизнес, необходимо выкрутить крепежи по бокам и в центре.
  2. Демонтируйте все патрубки, ослабив хомуты крепления.
  3. Если имеется гидравлический усилитель руля, снимите ремень привода насоса.
  4. Снимите ремень привода генератора, жидкостного насоса. Прежде чем это делать, нужно ослабить его натяжение.
  5. Снимите крышку клапанов, выкрутив все болты крепления. Обязательно их сложите отдельно, чтобы при сборке не потерять. Крышку обязательно держите в чистом месте – недопустимо попадание на ее внутреннюю поверхность посторонних элементов.
  6. Выкручиваете крепления муфты привода крыльчатки вентилятора.
  7. Снимаете крыльчатку и муфту.
  8. Снимаете жидкостный насос.
  9. Отключаете и демонтируете датчик на коленчатом валу.
  10. Снимаете шкив коленчатого вала и поддон.

Подготовительные работы займут больше времени, нежели замена цепи и установка меток ГРМ ЗМЗ-406. Фото их приведено в статье.

Свечи, применяемые на автомобилях с двигателями ЗМЗ-405, 406 и 409

Прежде чем пойти в магазин за покупкой свечей зажигания (СЗ) для двигателей инжекторов 405, 406 или 409, нужно ознакомиться с сервисной книжкой к автомобилю. В мануале должны быть точно указаны модели СЗ, эксплуатация которых допускается в таких моторах. Производитель официально рекомендует использовать СЗ А14ДВР либо их аналоги. Если вы решили отдать предпочтение аналогам, то учтите, что искровой зазор в свечах должен составлять 0,7-0,85 мм.

Некоторые автомобилисты, оставляя отзывы в Сети, рекомендуют использовать СЗ А17ДВРМ, однако это не допускается по двум причинам:

  • в первую очередь, эти изделия имеют другой параметр теплоотвода;
  • кроме того, их зазор составляет 1 мм, а для этих двигателей это не подходит.

Найти устройства А14ДВР сегодня не так просто, поэтому многим автолюбителям приходится искать аналоги.

Чтобы вы могли выбрать аналогичное изделие, предлагаем более подробно ознакомиться с расшифровкой:

  1. А — эта бука определяет диаметр, а также шаг резьбы D. В оригинальных СЗ используется резьба М14*1.25.
  2. 14 — это значение калильного числа. Считается одним из основных параметров, определяющих характеристики температурного режима функционирования изделия.
  3. Д — значение длины резьбы. В нашем случае СЗ оснащены резьбой длиной 19 мм.
  4. В — определяет, насколько выступает тепловой конус изолятора в саму камеру сгорания мотора. Благодаря выступанию конуса ускоряется прогрев изделия при запуске силового агрегата, а это, в свою очередь, обеспечивает ее более высокую стойкость к образованию нагара.
  5. Последний символ — Р — определяет наличие в конструкции СЗ встроенного резисторного элемента. Благодаря наличию резистора снижается уровень помех для радиоаппаратуры, а также управляющего модуля мотором. В целом наличие или отсутствие этого элемента в конструкции СЗ никак не отразится на функциональности и качестве образования искры при запуске ДВС.

Периодичность замены и признаки неисправности

В среднем ресурс эксплуатации современных СЗ составляет около 20 тысяч км пробега. Разумеется, данный показатель зависит от многих условий. В первую очередь, это качество выполненной детали, ее условия эксплуатации, а также качество применяемого топлива. Последний момент очень важен, поскольку использование низкокачественного горючего приведет к значительному сокращению срока службы СЗ.

По каким признакам можно определить неисправность свечей:

  1. Если вы извлечете СЗ из посадочного места, то увидите ее корпус. Наличие нагара и отложений на корпусе устройства, в частности, на электроде, может свидетельствовать о поломке изделия. Такую неисправность можно попытаться решить путем очистки, но помогает это не всегда.
  2. Наличие следов масла на СЗ. Из-за масляного воздействия изделие не может работать эффективно, поэтому в работе СЗ могут проявляться неполадки. Такие устройства нужно очистить и просушить, но перед дальнейшим использованием нужно определить причину попадания моторной жидкости на них.
  3. Также о неисправности СЗ могут свидетельствовать и топливные следы на устройствах.
  4. Еще один признак — стартер приходится долго крутить, при этом мотор может запуститься через длительный промежуток времени, а может и вовсе не запуститься. Такие же симптомы указывают на севший аккумулятор, сломанный трамблер или некорректной работающий бензонасос.
  5. При прогреве мотора проявляются неприятные и нехарактерные для его работы звуки. Также они могут появляться при движении на холостом ходу.
  6. Значительно увеличился расход топлива во время эксплуатации транспортного средства.
  7. Помимо этого, повысился объем вредоносных веществ в выхлопных газах. Разумеется, на глаз определить эту неисправность не получится, необходима более тщательная диагностика.
  8. Значительно ослабла тяга транспортного средства, снизилась его мощность, мотор с трудом набирает обороты.

Разборка

1. Отвернуть гайки 1 и снять экран 5 датчика фазы, скобу 2 для подъема двигателя и выпускной коллектор 6.

Снять прокладки выпускного коллектора. Отвернуть болт 3 и снять датчик 4 фазы.

Вывернуть датчики аварийного давления масла 7 и указателя давления масла 8.

2. Ослабить затяжку хомута 1 и снять шланг с патрубка регулятора холостого хода.

Отвернуть гайки 2 и снять ресивер 3 с впускной трубы.

Снять прокладку ресивера.

Снять прокладку впускной трубы.

4. Отвернуть болты 1 и снять заднюю крышку 2 головки блока.

Снять прокладку крышки.

5. Вынуть гидротолкатели 1 клапанов.

Г идротолкатели удобнее вынимать с помощью магнита или присоски.

Гидротолкатели нельзя менять местами, поэтому перед снятием их нужно промаркировать, чтобы при сборке установить на свое место.

Хранить гидротолкатели следует в том же положении, в каком они стоят на клапанах, чтобы из них не вытекло масло.

Установить на головку блока приспособление для сжатия пружин клапанов.

Сжав пружины клапанов с помощью приспособления, вынуть сухари 2 клапана.

Затем, постепенно ослабляя нажим на ручку приспособления, полностью разжать пружины клапана.

Снять приспособление с головки блока. Вынуть тарелку 3 пружин клапана. Затем вынуть наружную и внутреннюю пружины клапана.

6. Снять маслоотражательный колпачок 1 клапана.

8. Вынуть клапан со стороны камеры сгорания.

9. Таким же образом снять остальные клапаны.

Перед снятием промаркировать все клапаны, чтобы при сборке установить их на свои места.

Обычно прокладку головки блока меняют при следующих повреждениях:

— Прорыв газов в систему охлаждения;

— Попадание в систему охлаждения масла;

— Недостаточная компрессия в одном или нескольких цилиндрах (менее 1 МПа).

Снятие

Головку блока можно снять с ресивером и выпускным коллектором.

Если головку блока снимают с двигателя, установленного на автомобиле, нужно предварительно выполнить следующие операции:

Отсоединить топливопроводы подачи и слива топлива.

Снять аккумуляторную батарею.

Слить жидкость из системы охлаждения двигателя.

Снять катушки зажигания.

7. Отсоединить штекерную колодку датчика фазы от жгута проводов.

Отвернуть винты и отсоединить провода от датчиков указателя давления масла 1 и аварийного давления масла 2.

Отсоединить штекерные колодки от датчиков температурного состояния двигателя 5, указателя температуры охлаждающей жидкости 4, сигнализатора перегрева охлаждающей жидкости 3.

Ослабить затяжку хомута и снять со штуцера 6 термостата шланг к расширительному бачку.

Ослабить затяжку хомута 1 и снять со штуцера шланг 2 к обратному клапану вакуумного усилителя тормозов.

Отсоединить штекерную колодку 3 от датчика положения дроссельной заслонки.

Отвернуть гайку 1 и снять «массовый» провод голубого цвета со шпильки на переднем конце ресивера.

Отвернуть гайку 4 и вытащить трос 3 акселератора из сектора привода воздушной дроссельной заслонки.

Отсоединить от жгута проводов штекерную колодку 2, расположенную между впускными трубами двигателя, датчика частоты вращения и синхронизации коленчатого вала, установленного около зубчатого венца шкива коленвала.

Сдвинуть сальник 3 троса с резьбового наконечника 2 оболочки троса, отвернуть гайку 1 крепления наконечника троса и вытащить наконечник 2 из кронштейна, закрепленного на впускной трубе двигателя, сдвинув его назад.

Затем вынуть трос акселератора из кронштейна вверх.

Отогнуть держатель троса акселератора и вынуть из него трос.

Отвести трос акселератора в сторону от двигателя.

Отсоединить провода от генератора.

Отсоединить штекерную колодку 1 от регулятора холостого хода.

Отвернуть гайку 2 и снять «массовые» провода со шпильки на заднем конце ресивера.

Отсоединить штекерную колодку 1 от датчика температуры воздуха.

Ослабить затяжку хомута 2 и снять шланг подачи охлаждающей жидкости со штуцера крана отопителя

Отсоединить штекерные колодки 1 от форсунок.

Разогнуть держатели 2 жгута проводов и вынуть жгут из держателей.

Отвести жгут проводов в сторону от двигателя.

Затем отсоединить приемную трубу глушителя от выпускного коллектора, отсоединить шланг от корпуса дроссельной заслонки, снять подводящую трубу радиатора, снять генератор.

Дальше порядок снятия головки блока с двигателя, снятого с автомобиля и с установленного на автомобиле, одинаковый.

1. Снять распределительные валы (описано в статье — Замена распредвалов двигателя ЗМЗ-406)

Ослабить затяжку хомутов 1 и снять со штуцеров корпуса дроссельной заслонки шланги 2 и 3

Шестигранным ключом «на 12» ослабляем затяжку десяти болтов, после чего отворачиваем и…

Снимаем головку блока цилиндров…

Отделяем и снимаем прокладку под головкой
