Датчик температуры охлаждающей жидкости

На что влияет

Основной задачей датчика температуры охлаждающей жидкости является включение вентилятора охлаждения. Как результат, в случае его неисправности срабатывания вентилятора не происходит, а результатом этого может стать перегрев мотора или, как минимум, вскипание антифриза в системе.

Видео — как проверить ДТОЖ мультиметром:

Кроме того, на инжекторных двигателях неисправность ДТОЖ ведет к тому, что ЭБУ выставляет неверный угол опережения зажигания, возрастает расход топлива и двигатель начинает работать в неблагоприятных условиях.

Совокупность этих факторов говорит о том, что своевременное определение поломки датчика и его замена является ключевым элементом, позволяющим избежать целого ряда проблем, а подчас и дорогостоящего ремонта двигателя автомобиля.

Как определить, что сломан именно термосенсор

Опишем, как проверить датчик температуры в холодильнике. Не стоит путать методы диагностики терморегулятора и сенсора: может быть сломано первое устройство, а второе быть исправным, и наоборот.

Советы, которые помогут определить, что сломан именно температурный сенсор:

• для вариантов с микроконтроллеров:
  • замерить сопротивление электронного датчика (терморезистора) мультиметром. Значение должно совпасть с данными таблицы, показывающей зависимость номинала от t°. Способ не всегда подразумевает снятие датчика;
  • нередко сам электромодуль сигнализирует о выходе из строя сенсора, выдавая звуковые сигналы, а при наличии табло коды ошибок;
• для механических типов способов меньше, как и ниже степень конкретики их результатов:
  • осмотр сильфонной трубки на предмет прорех, разгерметизации;
  • вынуть термостат, проверить мультиметром его цепь (может быть обрыв при рабочем сенсоре). Далее, продлить проводками его контакты, подключить в холодильник, вывести узел за шкаф, поместить трубку в холод/тепло и посмотреть, как будет работать.

Если холодильник не включается, то находят проводки термостата и замыкают их напрямую — узел можно не демонтировать. Если прибор заработает, значит, проблема в этом устройстве. Но данный способ не дает стопроцентной диагностики — может быть сломано именно термореле, а не датчик.

Часто всего ломаются терморезисторы испарителя — там среда и нагрузки более агрессивные (высокая влажность, постоянные значительные перепады температур).

Диагностика электронного датчика температуры (терморезистора)

Отдельно опишем, как проверить термодатчик на микроконтроллере для холодильника. Для примера возьмем холодильник Samsung Rb30j3200ef с датчиком DA32-10105q, снабженным термопарой (терморезистором) 502AT-2.

Находим в инструкции холодильника модель термопары, в сети — техописание для нее:

Поиск спецификации (specification, datasheet) обычно проводится по зарубежным источникам, в PDF файле техдокументации указаны все характеристики терморезистора. По таблице видим, что сопротивление составляет 5 кОм при +25° C, рабочий диапазон от −50 до +110° C.

Находим 502АТ-2 и смотрим остальные данные, сопоставляя с температурой:

Далее, смотрим по графику, как меняется сопротивление в процессе роста/понижения температуры. Чем она выше, тем ниже число Ом и наоборот.

Вынимаем и диагностируем электронный датчик

Снимаем крышку отсека:

Под крышкой:

Отсоединяем разъем термопары. Замеряем ее сопротивление при комнатной температуре: при +25° C надо, чтобы было 25 кОм. Если показатель другой, значит, есть поломка:

Если обнаружена поломка, надо вытащить и заменить термопару. Откручиваем 3 винта, снимаем всю заднюю большую панель:

Данное отверстие — воздховод, по которому холод идет в морозилку, здесь есть заслонка, она видна если перевернуть снятую крышку:

Если крышку разобрать, найдем термопару:

Термопара снимается, погружается в воду комнатной температуры (так среда будет стабильнее), мультиметр переводится на измерение сопротивления. Сравниваем значения с заводскими (есть в таблицах спецификации).

Добавляем нагретую жидкость и кипяток — сопротивление понижается.

Терморезистор исправен — показания отвечают графику и таблицам в «даташит». На практике нет смысла опускать термопару в воду, достаточно замерить сопротивление при наличной температуре, не вытаскивая из посадочного места (для наглядности повторим фото):

Проверка исправности ДТОЖ

Датчик температуры антифриза проверяется двумя основными способами: не снимая с автомобиля либо демонтируя с его посадочного места. Второй метод также разделен на два варианта диагностирования: с применением термометра и без него.

Если датчик не прикипел к резьбе, то его довольно просто снять рожковым ключом подходящим по размеру

Важно перед откручиванием отсоединить разъем контактов. Следующим шагом нужно проверить приходит ли питание от ЭБУ на датчик

Сделать это довольно просто имея универсальный тестер (мультиметр):

1. отсоедините разъем от датчика;
2. переведите режим измерения мультиметра на «20 В постоянное напряжение»;
3. присоедините щупы к контактам клемм приходящим от ЭБУ.

Если мультиметра у вас под рукой нет исправность ЭБУ и проводки до него можно проверить просто сняв разъем с датчик температуры охлаждающей жидкости во время работы двигателя, автоматически включится вентилятор радиатора. Это произойдет потому что блок управления увидит разрыв цепи и перейдет в аварийный режим. Если этого не произошло то либо неисправен ЭБУ либо вентилятор охлаждения.

Проверка не снимая с автомобиля

Самый удобный способ, ведь не нужно проводить демонтаж с последующим монтажом. Проверка выполняется при помощи тестера, путем замера показаний на контактах датчика.

Чтобы обеспечить доступ к контактам, потребуется отсоединить клеммник от датчика. При выполнении работ на горячем двигателе будьте осторожны, ведь можно не только обжечься самому, но и оплавить корпус или щупы мультиметра.

Затем тестер переводится в положение измерения сопротивления и присоединяется к выходным контактам датчика. Стоит заметить, что у холодного двигателя значение показаний будет высоким, у горячего – значительно ниже.

Для общего понимания какие значения выдает датчик при разных температурах, как пример, ниже приведены данные для ВАЗ-2110. Показания других легковых машин сильно отличаться не будут.

Показания датчика в зависимости от изменения температуры

Стоит отметить, что датчик ломается крайне редко, чаще встречаются ситуации, когда он выдает неверную информацию. Поэтому следует сравнить показания температуры на приборной панели с данными полученными от датчик температуры охлаждающей жидкости в соответствии с таблицей. Если данные отличаются тогда есть смысл снимать датчик и проводить его дальнейшую диагностику.

Проверка ДТОЖ с термометром

Для такой диагностики, необходимо снять датчик с его посадочного места. Как упоминалось выше, сделать это можно при помощи соответствующего гаечного ключа. Заодно можно почистить сам датчик, с резьбы на патрубке удалить налет и смазать ее, осмотреть контакты на наличие окислений и при необходимости удалить.

Затем набрать воду в электрочайник или в другую емкость, но в таком случае придется воспользоваться кипятильником. Помимо этого для измерения нужно взять мультиметр и перевести его переключатель в положение измерения сопротивления проводника.

Головка датчика опускается в воду, а к его контактам присоединяются щупы тестера. Также в емкость с датчиком помещается и термометр, для удобства измерений желательно электронный, но можно и ртутный.

Затем постепенно повышая температуру жидкости сравнивать показания датчика и электронного термометра в соответствии с таблицей. Для большей точности фиксировать показания лучше через каждые 5 градусов. В итоге Вы получите данные которые можно занести в таблицу. Их впоследствии можно сравнить с информацией предоставленной в технической документации к конкретной модели авто. На крайний случай можно сравнить с таблицей приведенной выше.

При проведении проверки допускаются небольшие отклонения от значений. Небольшие погрешности могут зависеть от разных условий и от самого датчика. Часто даже у датчиков температуры охлаждающей жидкости одной модели есть незначительные различия в показаниях при одинаковых условиях измерения.

Проверка без термометра

Такой метод не сильно отличается от предыдущего, только здесь не применяется термометр и показания снимаются одни раз.

Для проверки датчика его следует погрузить в емкость с водой и довести ее до кипения. Затем присоединить к выходным контактам щупы мультиметра и посмотреть, что он покажет.

Если ДТОЖ полностью исправен, то его сопротивление должно быть 177 Ом. Однако следует учитывать погрешности. К тому же щупы мультиметра тоже имеют свое сопротивление, да и температура воды может быть чуть ниже 100 градусов, а соответственно и сопротивление будет чуть больше.

Самостоятельная диагностика неисправностей ДТОЖ

При первых подозрениях на неполадки, необходимо проверить датчик.

Конечно, никто не отменяет ваших визитов в специализированные сервисные центры. Там вам проведут качественное тестирование профессиональным сканером, точно определят факт и причины поломки. Правильно устранят их. Да еще, сами найдут для вашего автомобиля подходящую модель прибора и профессионально заменят его, с соблюдением всех рекомендаций производителя. Лепота!

Однако, в целях экономии, нужно научиться проверять исправность  датчика ОЖ самостоятельно. Тем более, большую часть проблем каждый водитель в состоянии решить сам.

1. Тестирование термометром. Приготовим чайник (любую металлическую емкость), электронный термометр, ручку и бумагу (будете записывать показания и рассчитывать коэффициент), мультиметр.

Демонтируйте датчик, слив антифриз до отметки, когда прибор больше не погружен в него. Подключаем к нему мультиметр, для измерения сопротивления. Пока вода холодная, сделайте первый замер и запишите показания на бумаге. Включите конфорку под чайником, нагрейте воду. Снимите показания мультиметра при температурах: 25, 30, 35, 40, 45. Результаты нужно сравнить с эталонными величинами, записанными в технической карте автомобиля. Когда под рукой нет карты, необходимо вычислить коэффициент, разделив каждый показатель сопротивления на соответствующее значение температуры. В случае, когда датчик работает исправно, вы каждый раз получите одно и то же число. Если полученные коэффициенты сильно отличаются друг от друга – датчик сломался.

1. Без термометра. Если под рукой не оказался термометр — тоже не беда. Замер производите при холодной воде и когда она окончательно закипит. Тогда его температура будет 100 градусов, значение сопротивления должно лежать в диапазоне 190 – 210 ОМ.

Характеристика датчика температуры ОЖ

Итак, что представляет собой основной или дополнительный датчик температуры охлаждающей жидкости (ДТОЖ), какое его устройство, какие функции выполняет установленный в системе охлаждения элемент? Для начала предлагаем узнать, где находится датчик температуры двигателя и какие функции он выполняет.

Назначение и местонахождение

Датчик ТОЖ представляет собой устройство, использующееся для поддержки оптимальной работы основных узлов транспортного средства. Этот регулятор позволяет обеспечить быстрый прогрев двигателя, а также не допустить его перегрева

Датчик ТОЖ имеет небольшие размеры, тем не менее, его важность отрицать нельзя. Если датчик охлаждающей жидкости по каким-то причинам неисправен, это может привести к более серьезным последствиям

Особенно, если неисправность датчика температуры охлаждающей жидкости обнаружена несвоевременно.

Место установки регулятора в Ладе

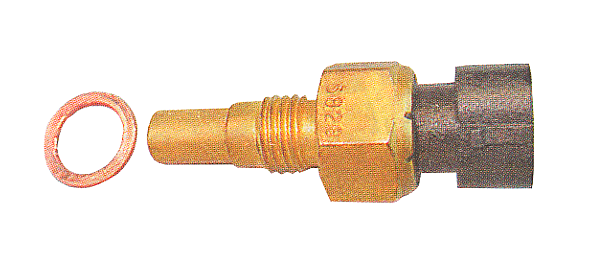

Сам регулятор представляет собой достаточно небольшое по размерам устройство, выполненное в пластмассовом корпусе и оснащенное стальной резьбой. Если вам интересно, где находится датчик температуры охлаждающей жидкости, то сейчас мы дадим на него ответ. С помощью резьбы устройство может устанавливаться и подключаться к выпускной магистрали головки БЦ, просто вкручиваясь в нее.

В зависимости от конструктивных особенностей авто, он также может стоять рядом с корпусом термостата или прямо на корпусе. Автомобильный температурный датчик должен стоять таким образом, чтобы он напрямую контактировал с расходным веществом. Соответственно, если уровень антифриза в системе будет слишком низким, то показания датчика могут быть некорректными.

Некоторые автолюбители путают понятия, для них ДТОЖ — это то же самое, что датчик уровня охлаждающей жидкости или датчик температуры и давления воздуха. Это в корне неправильно, поскольку датчик уровня охлаждающей жидкости используется для определения объема расходного материала. Его роль не так значима, как у ДТОЖ. Тем более, что датчик уровня охлаждающей жидкости стоит в расширительном бачке хладагента. В зависимости от конструктивных особенностей авто, может использоваться два ДТОЖ — один из них определяет температуру на выходе из мотора, а другой — из радиатора.

Устройство и принцип работы

Как работает датчик температуры охлаждающей жидкости? С расположением и предназначением разобрались, теперь рассмотрим конструкцию и принцип работы. Основным конструктивным компонентом является термистор-резистор, который меняет сопротивление датчика температуры охлаждающей жидкости в соответствии с температурным режимом. Этот компонент устанавливается в стальной корпус с резьбой, к которому подключена хвостовая пластмассовая часть, где находятся контакты, использующиеся для подключения проводки. Схема подключения датчика температуры охлаждающей жидкости довольно простая. Один контакт регулятора — это плюс, он подключается к ЭБУ, а второй — это минус, он соединяется с массой (автор видео — канал Valerii1986).

Чтобы устройство нормально работало, ему необходимо питание 5 вольт, которое подается от ЭБУ с помощью резистора, обладающего постоянным сопротивлением. Так как сам термистор имеет отрицательный коэффициент, уровень его сопротивления при увеличении температуры будет снижаться. Соответственно, будет падать и уровень напряжения, которое питает регулятор. В соответствии с падением этого параметра ЭБУ рассчитывает температурный режим мотора, а показания выводятся на приборную панель. Высокий уровень сигнала датчика температуры охлаждающей жидкости, о чем водитель может узнать по контроллеру с сигнальной стрелкой на приборке, может свидетельствовать о его неисправности.

Некорректная работа ДТОЖ. Ориентиры для водителя.

Простота устройства прибора, гарантирует его долгий эксплуатационный срок. Но иногда он дает сбои. Если датчик поломался, его надо менять. Это расходная деталь, ремонту не подлежит.     Однако подавляющее большинство случаев неисправности связано с целостностью электрической цепи. Обрывы, отходы контактов, ржавчина и загрязнения – вот основные провокаторы размыкания цепи. Как раз эти неполадки каждый автолюбитель способен сам определить и устранить.

Устройство не ломается одномоментно, незадолго до «гибели» он подает сигналы бедствия, которые водитель должен уметь распознавать. Среди них:

• Не включается вентилятор. Это, конечно не основной симптом, однако, самый первый тревожный звоночек;
• Возросший расход бензина;
• Слишком высокие обороты в холостом режиме;
• Характерные звуки детонации двигателя;
• Затрудненный запуск;
• Повышенный нагрев мотора, вплоть до абсолютного перегрева;
• Сообщение бортового компьютера об ошибке.

Среди множества причин поломки прибора, выделим самые важные:

• Плохое качество охлаждающей жидкости. Приводит к покрытию поверхности чувствительного элемента кристаллическим осадком, а также, разрушает поверхность датчика;
• Утечка и снижение уровня антифриза. Причиной становится изношенная прокладка. Разгерметизация корпуса;
• Некачественный, контрафактный, прибор;
• Нарушение целостности электроцепи. Это целый комплекс причин – коррозия, неровная подача тока (скачки напряжения), обрывы, плохая пайка пинов, неправильное подсоединение контактов, короткие замыкания, потеря напряжения, накопившийся нагар на проводах;
• Загрязнение.

Датчик температуры ОЖ (включения вентилятора) и его предназначение

Температурный датчик или ДТОЖ представляет собой деталь, которая включается в систему охлаждения двигателя, и контролирует процесс его прогрева. Этот элемент не выводит соответствующие значения температуры на панель приборов, так как за это действие отвечает другое устройство (датчик температуры на стрелку ДУТОЖ). ДТОЖ подает сигнал на включение вентилятора для охлаждения радиатора (при температуре от 98 до 107 градусов), через который циркулирует жидкость. Именно поэтому часто в народе такое устройство еще называется датчиком вентилятора. Однако правильное его название ДТОЖ или датчик температуры охлаждающей жидкости.

Кроме включения вентилятора, ДТОЖ на Приоре выполняет еще одну очень важную функцию. Она заключается в корректировании работы двигателя за счет изменения состава топливно-воздушной смеси и установки угла опережения зажигания. Достигается это за счет соединения датчика с электронным блоком управления. На ЭБУ от ДТОЖ подается соответствующий сигнал о температуре двигателя, и в зависимости от поступающих показаний, происходит корректировка работы мотора. Выглядит это примерно следующим образом:

1. При пуске мотора на холодную, на ЭБУ поступает сигнал о том, что двигатель не прогрет до рабочей температуры (т.е. холодный).
2. Блок управления принимает решение о приготовлении ТВС в определенной пропорции. Для этого подается сигнал на регулятор холостого хода, который открывает клапан ХХ на соответствующее расстояние (определенное количество шагов), что приводит к увеличению оборотов коленчатого вала. Для быстрого прогрева мотора происходит подача большего топлива через форсунки, а также корректируется угол зажигания.
3. Когда температура ОЖ поднимается до определенного значения, снижаются обороты двигателя и корректируется состав смеси.

Если на карбюраторных автомобилях используются только датчики температуры жидкости для вывода информации на приборную панель, и они не влияют на работу двигателя, то на современных инжекторных моторах устанавливаются два типа устройств. При неисправном датчике ОЖ двигатель чаще всего заводится, и он будет работать, но приготовление ТВС при этом происходит по усредненным значениям в аварийном режиме (ЭБУ в случае отсутствия сигнала от ДТОЖ принимает температуру ДВС за значение 0 градусов). При этом также включается вентилятор, который охлаждает жидкость в радиаторе, чтобы исключить вероятность перегрева мотора (так как ЭБУ не видит реальной температуры двигателя).

Характерными признаками неисправности устройства являются следующие проявления:

• непредсказуемая работа вентилятора охлаждения. Если же в электрической цепи возникнет обрыв, что случается вследствие повреждения питающего провода или контактов датчика, то вентилятор будет функционировать постоянно;
• плавание оборотов, так как неисправный элемент подает некорректные сигналы, в результате чего ЭБУ будет стремиться откорректировать оптимальное соотношение смеси;
• загорается индикация Check Engine, свидетельствующая о неисправности двигателя.

Важно не путать датчик температуры охлаждающей жидкости на Приоре с элементом, который отвечает за вывод информации о температуре ДВС на панель приборов. Это два разных датчика, которые имеют схожий принцип работы, но отвечают за выполнение разных функций

При неисправности устройства, которое выводит значение температуры двигателя на панель приборов, не будет загораться индикация ЧЕК.

Это интересно! На Приоре ДТОЖ имеет два контакта, а датчик на стрелку один. Принцип работы устройств одинаковый, а разница между ними лишь в том, что на ДТОЖ сопротивление измеряется между выводами, а на указательном устройстве — между корпусом и контактом.
