Датчик температуры двигателя и датчик температуры охлаждающей жидкости одно и то же

Содержание:

Испытание на работоспособность
Ошибки датчика температуры охлаждающей жидкости
Испытание на работоспособность
Проверка датчика температуры охлаждающей жидкости
Как заменить датчик температуры
Неприятные сюрпризы от ДТОЖ двигателя.
Какие датчики температуры установлены на ВАЗ 2115
Проверка работоспособности датчика
Что представляет собой ДТОЖ
Гильзовка блока цилиндров. Цена
Нюансы проведения
Проверка в домашних условиях
Принцип охлаждения системы на «Приоре»
Устройство системы охлаждения на ВАЗ-2114
Проверка работоспособности ДТОЖ

Испытание на работоспособность

Самый эффективный способ проверки – это диагностика с помощью диагностического оборудования, в простонародье – «автосканер». Это наиболее точный способ для выявления любых неисправностей автомобиля, и здесь есть 2 варианта – ехать на сервис либо приобрести сканер для личных нужд. На данный момент второй вариант будет наиболее предпочтительным, т.к. за короткий промежуток времени сэкономит вам много денег. На рынке очень большое количество диагностических приборов на любой вкус и цвет.

Если ваш бюджет ограничен либо вы просто не хотите тратить больших сумм на приобретение устройства, то можем порекомендовать вам адаптер Корейского производителя Scan Tool Pro Black Edition.

Если подобных устройств у вас нет, а ближайший сервис очень далеко, то есть и другой способ проверки, в домашних условиях.

Чтобы проверить термический датчик, его придется снять с автомобиля. Для этого выполните такие действия:

Дайте двигателю остыть до 40—50 °С, чтобы при работе не обжечь руки. Частично или полностью слейте антифриз из системы охлаждения.
Отключите аккумуляторную батарею от бортовой электросети, сняв «минусовый» провод.
Отсоедините от термоэлемента колодку с проводами.
Выкрутите деталь, пользуясь ключом подходящего размера.

Если прибор установлен в верхней точке системы, то опорожнять ее целиком необязательно, достаточно спустить в емкость третью часть жидкости. Сливать весь антифриз нужно в том случае, когда термоэлемент стоит в нижней части радиатора.

Для проведения испытаний вам понадобится:

мультиметр или другой прибор, способный мерить сопротивление цепи;
небольшая емкость для воды (можно обычный стакан);
термометр со шкалой до 100 °С.

Если мультиметр показал определенное сопротивление, то погрузите термоэлемент в стакан с холодной водой и зафиксируйте показания. Затем доливайте горячую воду и следите за изменением сопротивления, оно должно уменьшаться. При отсутствии каких-либо изменений покупайте и устанавливайте новый температурный датчик.

Если испытания прошли успешно и приборчик меняет сопротивление при нагреве воды, то стоит проверить соединительные провода и почистить контакты. Подобные мелочи часто бывают причиной крупных неисправностей.

Источник

Ошибки датчика температуры охлаждающей жидкости

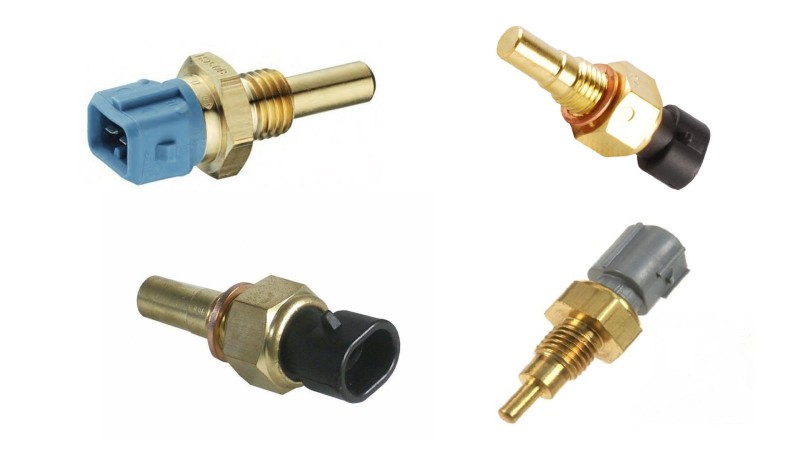

Датчик температуры охлаждающей жидкости

Работающий мотор нагревает все элементы конструкции двигательной системы. Температура может доходить до 2500 градусов. Понятно, что в ходе долгой эксплуатации, такой перегрев не сможет выдержать ни один, даже очень твердый, материал. Это неминуемо привело бы к раннему износу и выходу из строя всех связанных систем и деталей.

Для предотвращения этого, автомобиль снабдили охлаждающей системой, для нейтрализации больших температур и создания оптимальных режимов работы всех составляющих. Измерение температуры происходит с помощью датчика температуры охлаждающей жидкости. Рассмотрим какие ошибки выдает датчик и способы их устранения.

Испытание на работоспособность

Датчик температуры охлаждающей жидкости на ваз 2114

Чтобы проверить термический датчик, его придется снять с автомобиля. Для этого выполните такие действия:

Дайте двигателю остыть до 40—50 °С, чтобы при работе не обжечь руки. Частично или полностью слейте антифриз из системы охлаждения.
Отключите аккумуляторную батарею от бортовой электросети, сняв «минусовый» провод.
Отсоедините от термоэлемента колодку с проводами.
Выкрутите деталь, пользуясь ключом подходящего размера.

Для проведения испытаний вам понадобится:

мультиметр или другой прибор, способный мерить сопротивление цепи;
небольшая емкость для воды (можно обычный стакан);
термометр со шкалой до 100 °С.

Источник

Проверка датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости и его роль в автомобиле

Я не буду показывать таблици со значениями сопротивлений датчика на определенной температуре, так как считаю этот способ проверки не совсем точным. Самая простоя и быстрая проверка ДТОЖ — просто снять с него фишку. Двигатель перейдет в аварийный режим, включится вентилятор, топливная смесь будет приготавливаться на основе показаний других датчиков. Если при этом двигатель стал работать лучше, то однозначно нужно менять датчик.

Для следующей проверки датчика температуры ОЖ понадобится диагностическое оборудование. Первое — нужно проверить показания температуры на холодном двигателе (к примеру утром). Показания должны соответствовать температуре окружающей среды. Допускается небольшая погрешность в 3-4 градуса. И после запуска двигателя температура должна плавно подниматься, не перескакивая между показаниями. Т.е. если температура была 33 градуса, а потом резко стала 35 или 36 градусов, это говорит о неисправности датчика.

Как заменить датчик температуры

Это можно сделать своими руками, большого опыта для этого не требуется. Порядок таков:

Слить ОЖ.
Снять старый датчик. Он вкручивается в спец. отверстие с резьбой. Выкручиваем его.
Вкручиваем новый датчик. Рекомендуется посадочное место смазать герметиком до вкручивания.

Датчик температуры охлаждающей жидкости шевроле

Датчик указания температуры ОЖ ввернут непосредственно в отверстие головки блока цилиндров. Его можно увидеть, если посмотреть с левой стороны на силовую установку.

ДТОЖ располагается в выпускной магистрали охлаждающей жидкости. Он вставлен в передний патрубок водяной рубашки.

Чтобы увидеть, где находится датчик температуры наружного воздуха, требуется заглянуть под передний бампер. Измеритель расположен за правым нижним углом номерного знака. Не снимая бампер сенсор можно увидеть в расположенное около него отверстие.

Артикул датчика температуры охлаждающей жидкости шевроле — 96182634.

Датчики температуры Шевроле Нива хоть и не относятся к расходникам, требующим периодической замены, все же обладают весьма низкой ценой. Связано это с простотой конструкции и отсутствием при изготовлении использования дорогостоящих материалов или технологий. Более подробно расценки на измерители приведены в таблице ниже.

Таблица — Стоимость датчиков температуры Шевроле Нива

Датчик	Стоимость
ДУТОЖ	250-350
ДТОЖ	230-300
Датчик температуры наружного воздуха	170-340

Самостоятельная замена датчика указателя температуры Шевроле

Замена датчика указателя температуры охлаждающей жидкости своими руками на автомобиле Шевроле Нива пошагово представлена ниже.

Обесточить бортовую сеть.
Снять защитный чехол с измерителя.
Отсоединить клемму, от которой отходит провод датчика.
Ослабить затяжку измерителя. Для этого потребуется ключ «на 21».
Вывернуть послабленный измеритель усилием руки. Изъять датчик.
Установить новый измеритель в порядке обратном демонтажу.

Замена своими руками датчика температуры ОЖ

Для замены датчика температуры ОЖ требуются инструменты, которые представлены в таблице ниже.

Таблица — Инструменты и материалы необходимые для замены датчика температуры ОЖ

Название	Примечание
Рожковый ключ	“на 10”
Гаечный ключ	“на 19”
Головка	“на 13”
Вороток	С удлинителем и трещоткой
Отвертка	Средних размеров, с плоским лезвием
Ветошь	Для очистки загрязнений, не оставляющая после себя ворса

Для того, чтобы заменить ДТОЖ на Шевроле Нива, рекомендуется воспользоваться пошаговым алгоритмом нижеприведенной инструкции.

Работу следует проводить при полностью холодном двигателе. Поэтому прежде чем приступать к замене, если транспортное средство только после поездки, то необходимо выждать временной интервал достаточный для остывания силового агрегата.
Зафиксировать автомобиль, воспользовавшись стояночным тормозом.
Открыть капот.
Обесточить сеть транспортного средства. Для этого необходимо снять минусовую клемму с аккумуляторной батареи.
Для удобного доступа к измерителю температуры рекомендуется демонтировать декоративный защитный кожух силового агрегата и корпус воздушного фильтра.
Нажав на фиксаторы скинуть клемму с датчика температуры ОЖ.
Открутить измеритель.
Вынуть ДТОЖ.
Установить новый датчик.
Собрать все в обратном порядке.

Неприятные сюрпризы от ДТОЖ двигателя.

Привет. Сегодня хочу рассказать о датчике температуры охлаждающей жидкости и неисправностях связанных с ним.ТОЖ. Картинка из свободного доступа интернета.

Краткая справка .Датчик температуры охлаждающей жидкости(ДТОЖ) — это важный элемент электронной системы управления двигателем(ЭСУД). Датчик предназначен для измерения температуры двигателя. По сигналу с этого датчика ЭСУД ,по заложенной в нем программе, управляет подачей топлива, корректирует угол зажигания, включает и выключает вентилятор системы охлаждения двигателем.

Конструктивно датчик представляет собой термистор, который имеет отрицательный температурный коэффициент, т. е. с увеличением температуры его сопротивление падает. Сам термистор помещен в в теплопроводный корпус с резьбой. В корпус встроен пластиковый разъем с 2-я выводами термистора.

Датчик должен иметь прямой контакт с охлаждающей жидкостью.

На самом деле этот, на первый взгляд, простой датчик может автовладельцу принести массу неприятных моментов.

Симптомы неисправности этого датчика могут быть следующие:

дергания и рывки при движении автомобиля;
повышенный расход топлива(черный нагар на свечах зажигания);
повышенные обороты на холостом ходу;
плохой запуск на горячую ,в некоторых случаях и на холодную;
перегрев двигателя из-за неверных значений ДТОЖ.

Самые банальные причины: обрыв внутри ДТОЖ или проводов,подходящих к нему. В этом случае загорается лампа неисправности двигателя, ошибка:»Неисправность цепи датчика температуры двигателя».

Но есть и более коварные причины: ДТОЖ может давать неверные показания по температуре охлаждающей жидкости, т.е показывать температуру ниже чем она есть на самом деле. К примеру, может занижать температуру на 10-15 градусов. В этом случае лампа неисправности не загорается. ЭСУД не подает вовремя сигнал на реле вентилятора системы охлаждения двигателя. Начинает подниматься в бачке уровень охлаждающей жидкости, что может привести к перегреву двигателя. В этом случае реальную температуру показать может только указатель на приборном щитке. В таком случае можно снять ДТОЖ ,нагреть его отдельно в чайнике и замерить тестером как меняется его сопротивление по таблице.

Но лучше купить новый, благо эти датчики недорогие.

Следующая проблема-это плохой запуск на холодном двигателе. В этом случае ошибка тоже не загорается. Датчик температуры, наоборот, показывает завышенную температуру. К примеру, на улице температура -10 градусов, а датчик показывает +25 градусов. При такой разнице двигатель может совсем не запуститься. Для запуска ему просто не хватает подачи топлива. Много раз такие автомобили притаскивали на тросу. При подключении сканера все становится понятно.

Надеюсь статья будет полезна диагностам и автолюбителям.

Источник

Какие датчики температуры установлены на ВАЗ 2115

Современные автомобили оборудованы контролерами для получения данных определенного содержания и направления импульсов в электронный блок управления для дальнейшей обработки и принятия решения. Датчики используются практически во всех системах и механических агрегатах автотранспортного средства для контроля:

температуры среды в системе;
количества горючего;
давления и расхода воздуха;
состава отработанных газов;
температуры наружного воздуха.

В автомобиле ВАЗ 2115 установлено не так уж много датчиков по температуре.

ДТОЖ (датчик температуры охлаждающей жидкости).

Отличается простотой конструкции и долговечностью. Представляет собой резистор, который изменяет значение сопротивления в зависимости от колебаний температуры жидкой фазы: при низких показаниях температуры сопротивление будет высоким и, наоборот.

Электронный блок использует информацию, полученную от терморегулятора, чтобы контролировать частоту оборотов коленчатого вала и соотношение смеси воздуха и горючего, а также чтобы подбирать угол опережения зажигания.

В большинстве случаев датчики температуры выходят из строя из-за своих внутренних неполадок, отправляя ложную информацию на блок управления. Это может привести к проблемному запуску двигателя и некорректной работе машины в режиме холостого хода.

Термоэлемент является термистором, подавая информацию о состоянии антифриза. При сильном нагреве элемента его сопротивление резко уменьшается, а при охлаждении, наоборот, значение сопротивления будет увеличиваться. Расположен датчик рядом с блоком цилиндров возле термостата. Импульс от контролера передается на бортовой компьютер автомобиля и вентилятор охлаждения радиатора.

Возможные причины неработающего датчика температуры охлаждающей жидкости:

разрыв контакта внутри;
нарушение герметичности;
обрыв подводящих электрических проводов. Их может цеплять трос, идущий от педали газа на очень близком расстоянии.

В результате ЭБУ предполагает понижение температуры и подает указание на подкачку дополнительного воздуха. А через некоторое время водитель получит сообщение о перегреве антифриза. Неисправный датчик в жаркую погоду, давая ложную информацию блоку, может спровоцировать снижение производительности двигателя или его полную остановку.

Датчик температуры массового расхода воздуха (ДМРВ).

Еще одним важным устройством контроля является датчик массового расхода воздуха двигателя. Устанавливается он непосредственно в топливной системе силовой установки, а именно во входящем топливопроводе.

Большинство автовладельцев считают этот датчик наиболее важным, поскольку он отвечает за правильный впрыск топлива. Если данный элемент начинает барахлить, в этом случае начинает гореть лампочка на приборной панели.

Основные признаки, по которым судят о неисправности датчика:

снижение уровня мощности двигателя;
падение скорости при движении авто;
увеличивается расход горючего;
сбои в работе силовой установки.

Определить правильность работы прибора можно следующими способами:

отключением устройства из системы;
при внешнем осмотре;
с помощью мультиметра.

Зачастую наличие загрязнений внутри устройства – прямой признак нарушения в работе. Как правило, проблема возникает в тех случаях, когда автовладелец забывает вовремя менять воздушный фильтр. Потеки масла также в значительной мере сокращают срок эксплуатации контролера.

Затем необходимо демонтировать и сам датчик. заменить датчик нетрудно. Достаточно отсоединить разъем.

Хотя датчик не ремонтируется, некоторые водители ухитряются почистить его. Для этого понадобятся мягкая кисть, крестообразная отвертка и средство для чистки карбюратора.

ДНТВ

Его надежно упрятали за передним бампером автомобиля, да так, что не каждый опытный водитель способен сразу его обнаружить. Он имеет те же функции, что и ДТОЖ и измеряет температуру воздуха «за бортом» автомобиля.

Тип коробки передач	Цена в рублях	Цена в рублях
	Новая	Капитальный ремонт
01M	От 150000	От 89000
TF-61SN, TF-62SN	От 150000	От 85000
DQ250\02E, DQ500 (0BH\0BT)	От 150000	От 88000
*цена указана состоянием на апрель 2019 года

Проверка работоспособности датчика

В случае обнаружения каких-либо признаков неисправности ДТОЖ, необходимо убедится, что проблема заключается непосредственно в самом устройстве.

Для этого необходимо выполнить следующие действия:

Заводим четырнадцатую и смотрим на приборную панель, если при холодном двигателе стрелкаиндикатора показывает максимальную температуру, необходимо выключить зажигание, снять все контакты с АКБ и отсоединить колодку питания датчика. Далее подключаем аккумулятор обратно и заводим мотор, если указатель на минимуме – датчик температуры охлаждающей жидкости не работает, если указатель замер на максимуме – проблему необходимо искать в контактах ДТОЖ, возможно они не замкнуты на массе машины;
В случае, если при прогреве движка стрелка указателя температуры охлаждающей жидкости двигается рывками, скорее всего проблема в сгоревшем предохранителе;
Если вы разобрались с предохранителем и убедились, что с ним все в порядке, замкните контакты прибора на массе автомобиля, если указатель передвинулся на максимум – датчик указателя температуры ОЖ на ВАЗ 2114 нужно менять.

Более точная проверка датчика температуры охлаждающей жидкости выполняется с помощью мультиметра, который обладает функцией омметра. Купить данное устройство вы можете в любом автомагазине за небольшую сумму (порядка 400-600 рублей), что обойдется вам гораздо дешевле, чем проверка ДТОЖ в сервисном центре.

Чтобы выполнить проверку мультиметром датчик необходимо демонтировать, узнать как это сделать вы можете из следующего раздела статьи. Также вам потребуется чайник и термометр для жидкости, выдерживающий температуру более 100 градусов.

Проверка мультиметромПроверка выполняется по следующему алгоритму:

Переводим тестер в режим омметра и замыкаем щупы на контактах ДТОЖ;
Помещаем датчик в чайник и начинаем нагревать воду;
Теперь необходимо отслеживать и сопоставлять температуру воды и показатели на экране мультиметра. Если устройство работает исправно, показатели будут следующими:

Если фактические данные отличаются от нормы – датчик охлаждающей жидкости неисправен и подлежит замене. Данным образом рекомендуется проверять и только что купленные устройства перед использованием, поскольку среди изделий отечественного производства очень часто встречается заводской брак.

Что представляет собой ДТОЖ

Современные датчики – это термисторы, с полупроводником, с легкостью изменяющимся сопротивлением, при колебаниях температуры. Повышение t влечет за собой увеличения количества свободных электронов в материале полупроводника, что и является причиной падения сопротивления. Т.е. обладает обратно – пропорциональной зависимостью, с отрицательным коэффициентом. Исходное сопротивление соответствует напряжению 5В. По мере нагревания двигателя, сопротивление падает до 0, и наоборот, в холодном состоянии мотора, оно максимальное. Отклонения от этого параметра фиксирует ЭБУ.

Полупроводниковый резистор помещен в металлический корпус, с высокой теплопроводностью. Там находится, также, резьбовое крепление и электрический разъем, для соединения с бортовым компьютером.

Прибор миниатюрный, вмонтирован в выходную магистраль блока цилиндров, а точнее, его головки. Просто вкручивается в отверстие, специально отведенное для него. В разных моделях автомобилей, он может находиться в термостате или рядом с ним. Главное, чтобы был контакт с охлаждающими жидкостями.

Чтобы получать максимально правдивую информацию о температурах, монтируют на выходе радиатора дополнительный датчик.

Гильзовка блока цилиндров. Цена

Стоимость зависит от многих факторов, начиная престижности мастерской и заканчивая ее месторасположением.

В среднем, за 1 цилиндр выходит 3 000р и более. Изготовление гильзы будет стоить от 2000р.

Например, работа с мотором ВАЗ стоит от 4 000р, ЗАЗ — около 10 000р, а гильзовка четырехцилиндрового чугунного двигателя иномарки от 12 000р, алюминиевого — от 15 000р.

Если цена гильзовки чугунного рядного мотора на 4 цилиндра от 12 000р, то такого же V-образного — от 24 000 (алюминиевого от 27 000).

Восьмицилиндровый мотор обойдется в 30 — 40 тысяч.

Для грузового автомобиля с двигателем на 6 цилиндров цена гильзовки составит от 25 тыс.

Конечно, цены приведены исходя из прайсов СТО Москвы и других крупных городов. Если у вас на примете хорошая недорогая мастерская, то гильзовка двигателя может оказаться раза в 2 дешевле.

Источник

Нюансы проведения

Гильзование — процесс крайне сложный

Здесь важно просчитывать заранее и учитывать важные тонкости

Если были установлены втулки только в один или два гнезда, то нарушается геометрия в соседних гнёздах. Чтобы минимизировать процент ошибок, используется свободная посадка холодной гильзы в предварительно нагретый блок.
Сухие гильзы шлифуют под определённую поршневую группу, хонингуют и после установки в гнёзда. Каждый поршень замеряется, после чего втулки обрабатываются. или подгонка крайне полезна для поршней, которые идеально срабатываются с полостью. Однако после этого такой элемент не подлежит установке в другие гнёзда.
Не нуждаются в обработке втулки, покрытые пористым хромом. Например, в двигателях японской компании Isuzu. Здесь используют стальные тонкостенные втулки. Они устанавливаются без натяга и прижимаются болтами, установленными поверх БЦ.
Если до гильзовки цилиндры были покрыты никасилом, то использовать в загильзованном ДВС нельзя! В этом случае подбираются кольца от мотора с чугунными гнёздами или поршни дорабатываются.

Отдельно стоит обратить внимание на вставки для моторов, использующих воздушное охлаждение. Устанавливаются цилиндры здесь по отдельности, так как сформировать блок невозможно — элементы должны охлаждаться

Поэтому и гильзы для них выполнены по примеру мотоциклетных, снабжены рёбрами охлаждения.

К картеру втулки фиксируются через медные прокладки и анкерные шпильки, проходящие сквозь головку БЦ или блока цилиндров. Сама ГБЦ ложится на эти шпильки, затягивается стандартно. Таким образом, цилиндры воздушного ДВС надёжно прижимаются, обеспечивается герметизация. Что касается материала вставок для систем воздушного охлаждения, то это монометалл или биметалл. Сами цилиндры бывают чугунными, стальными или сплавными.

Проверка в домашних условиях

После снятия, остается убедиться, что датчик неисправен. Для этого, нужно знать, как проверить датчик температуры охлаждающей жидкости на ВАЗ 2114 самостоятельно. Надо измерить его сопротивление в холодном состоянии и после помещения в кипяток:

Сопротивление на клеммах выкрученного из автомобиля прибора составляет около 3500 ОМ;
Сопротивление, после погружения его в стакан с кипятком должно быть ниже 200 Ом;
Получение промежуточных значений, не так важно;

Если показания сильно отличаются, значит ДТОЖ следует заменить. Смотрите на его маркировку, и приобретаете такой же датчик. Затем вкручиваете его на место старого, и подключаете к нему разъем. Не забудьте залить в систему тосол. Теперь вы знаете, как проверить ДТОЖ на ВАЗ 2114.

Принцип охлаждения системы на «Приоре»

Как и на всяком другом автомобиле система охлаждения «Приоры» построена на циркуляции жидкости через радиатор. Температура снижается за счёт обдува. Работает два вида обдува:

Естественный.
Принудительный.

Первый, понятное дело, создаётся во время движения машины на крейсерской скорости. А вот второй, это включение вентилятора в момент сильного нагревания. Он работает по следующей схеме:

Ток поступает на обмотку вентилятора постоянно через «+».
«Минусовой контакт идёт к реле управляемому ЭБУ.
Блок включает реле на «массу» по сигналу своего датчика ДТОЖ.

Внимание! На «Приоре» установлены два датчика температуры охлаждающей жидкости! Один информирует управляющий компьютер, а другой только двигает стрелку на панели приборов. Это абсолютно разные устройства.

Особенности теплообмена автомобилей с ЭСУД (электронная система управления мотором)

Рабочая температура «инжекторных» автомобилей выше чем у карбюраторных. Она равняется 102—105 градусам. Обычная вода при таком нагреве закипает. Поэтому можно использовать исключительно тосол или антифриз, имеющие точку кипения порядка 115 градусов

Этим и определяется важность электронной составляющей системы охлаждения

В каком месте установлен датчик охлаждающей жидкости для ЭБУ на «Приоре»

Блоку управления «Приоры» необходима самая точная и актуальная информация о температуре двигателя. Это и является главным критерием выбора для установки датчиков. Поэтому температурные, установлены в районе самой рубашки охлаждения мотора. Они находятся практически рядом. Только датчик панели ввёрнут в блок, а для компьютера, врезан в корпус металлического термостата, установленного на головке блока цилиндров.

Важно! Датчик для ЭБУ имеет двухконтактный вход, в отличие от одноконтактного устройства указателя для панели приборов.

На приведённом фото можно хорошо рассмотреть оба.

Проверка ДТОЖ для ЭБУ «Приоры»

Как и всякое устройство, входящее в систему управления мотором через компьютер, этот датчик температуры, в случае выхода из строя в первую очередь зажигает тревожную лампу «Чек энджер» на панели приборов

Одно немаловажное уточнение, компьютер имеет встроенную аварийную

программу. Это значит, что если ДТОЖ вышел из строя, то ЭБУ принудительно включит вентилятор радиатора в постоянный режим работы. Итак, признаки неправильной работы системы охлаждения:

Включения лампы «Чек».
Постоянная работа вентилятора «Приоры».
Высокая температура двигателя на панели.

Нужно помнить, что в случае появления сигнала на панели, необходимо срочно ехать на компьютерную диагностику ЭБУ. Это позволит абсолютно точно установить причину неисправности.

То есть, по сути, не существует сторонних способов проверки этих устройств. Ведь и «+» и «минус» их, соединены с ЭБУ. Только диагностика. А это работа для хорошего диагноста.

Как проводят замену испорченного ДТОЖ для ЭБУ

Это лучше делать на остывшем моторе. Хотя специалисты автосервиса и могут, показав чудеса ловкости провести эту операцию на машине, только что заехавшей к ним, рядовому водителю делать этого не стоит.

Итак, дождаться остывания мотора до приемлемой температуры. Приготовить тряпку или ветошь. Демонтировать корпус воздушного фильтра. Это делается с помощью фигурной отвёртки. Ослабить хомут и снять воздуховод. Отключить жгут и вынуть корпус с резиновыми подушками. Снять разъём с датчика. Подстелить на кожух сцепления, под ним, ветошь. Приготовить новый. Быстро выкрутить ключом на 19 нерабочий датчик температуры и вставить новый. Хорошо затянуть. Ни в коем случае не откручивать перед процедурой крышку бачка для ОЖ. Тогда потери тосола (антифриза) будут минимальными.

Ну и далее собрать всё на место. Проверить уровень ОЖ и завести мотор. Когда сработает вентилятор, работу можно считать оконченной. Тематическое видео по замене датчика температуры для ЭБУ на «Приоре».

Что собой представляет наружный ШРУС автомобиля «Чери-Амулет»
Как поменять пыльник ШРУСа на автомобиле «Дэу-Нексия»
Как поменять пыльник ШРУСа на «Ланосе»
Как поменять ШРУСы на «Хендай-Акцент»

Устройство системы охлаждения на ВАЗ-2114

Местоположение датчика температуры охлаждающей жидкости

Прежде чем приступить непосредственно к процессу замены, необходимо понимать саму конструкцию системы охлаждения и месторасположения датчика в основном силовом агрегате:

Здесь всё устроено тривиально

1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Процесс замены датчика (ДТОЖ)

Поэтому, как показывает практика, автомобилисты проводят операцию своими руками. Итак, разберем, последовательность действий направленных на замену датчика охлаждающей жидкости:

Снимаем клемму с АКБ.

Проводим демонтаж клеммы АКБ
Откручиваем и демонтируем воздушный фильтр. Это нужно для того, чтобы обеспечить максимальный доступ к датчику.

Для того чтобы добраться до датчика необходимо снять воздушный фильтр
Отсоединяем провода, которые питают элемент.

Отключаем колодку проводов питания датчика

Датчик температуры охлаждающей жидкости с демонтированной фишкой
При помощи ключа на 19, проводим демонтаж изделия.

Демонтаж ДТОЖ

Ключом на 19 выкручиваем датчик
Сборка проходит в обратном порядке.

Выбор изделия

К выбору изделия стоит подойти тщательно, поскольку от его качества напрямую будет зависеть срок эксплуатации, а также режимы работы двигателя. Итак, рассмотрим все варианты покупки датчика температуры охлаждающей жидкости для ВАЗ-2114.

Оригинал

Оригинальный вид датчика ОЖ производства АвтоВАЗ

2101-3808600 – оригинальный каталожный номер детали, которая устанавливается на почти все автомобили семейства Лада. Производится данное изделие на заводе АвтоВАЗ. Стоимость составляет 300 рублей. Устанавливается в стандартное посадочное место и не требует доработок.

Аналоги

Кроме оригинальной детали существует ряд аналогов, которые можно устанавливать на автомобиль. Некоторые из них по качеству намного лучше, чем оригинал.

Это был не оригинальный датчик

Итак, рассмотрим, все варианты аналогов датчика температуры охлаждающей жидкости:

Наименование производителя	Каталожный номер	Стоимость, в рублях
Fenox	TSN22101	210
LUZAR	LS 0101	240
Fenox	TSN22101O7	240
Vernet	2509	250
Patron	PE13059	300
Intermotor	52400	300
Era	330082	350
Facet	7.3000	350
Eps	1.830.000	400
KW	530.000	550
H+B Elparts	70511515	600
Cargo	180804	700
Hella	6PT 009 107-151	750

Датчик ОЖ производства «Хелла»

Последствия несвоевременной замены датчика

Не многие автолюбители знают, что неисправность датчика температуры охлаждающей жидкости влияют на работу двигателя в целом. Рассмотрим, основные последствия неисправности данного узла для автомобиля:

Некорректная работа электронного блока управления двигателем. Так, датчик не дает достоверных данных на ЭБУ, что в жаркое время может вовремя не включить вентилятор охлаждения. Так, в свою очередь последствием станет то, что автомобиль закипит. Это может привести к тому, что в худшем случае, может вызвать деформацию и прогиб головки.
Из-за некорректной работы датчика могут быть нарушены следующие функции: производительность мотора, динамика движения, работа термостата.
Другие последствия, к которым датчик привязан косвенно.

Проверка работоспособности ДТОЖ

Для того чтобы проверить работоспособность вышеуказанного датчика, необходимо:

Завести автомобиль и обратить внимание на приборную панель. Если стрелка температуры показывает максимальное значение, в то время как двигатель все еще холодный, следует отсоединить все имеющиеся контакты от температурного измерителя

Если после этой процедуры стрелка опустилась «с небес на землю» – самое время заменить датчик.
Но если стрелка так и осталась на своих максимальных показателях, нужно обратить внимание на контакт датчика. Вероятнее всего, его просто замкнуло на массе самого автомобиля.
Если двигатель прогревается нормально, а стрелка либо вообще не двигается, либо постоянно скачет, настало время проверить предохранители.
В том случае, если предохранители оказались в порядке, следует замкнуть контакт на массу автомобиля. Если вы заметили, что стрелка подпрыгнула вверх, проблема кроется в работоспособности датчика температуры.

Существует и еще один проверенный метод, следуя которому нужно произвести такие действия:

мультиметр выставляется в режим омметра;
запасаемся термометром, способным показать температуру, превышающую 100 градусов по Цельсию и емкость, выдерживающую горячий антифриз;
щупы мультиметра закрепляются к выходу и корпусу датчика;
датчик температуры отсоединяется и кладется в тару, в которую предварительно была налита охлаждающая жидкость;
наблюдаем за показателями термометра и омметра.

Они должны сочетаться таким образом:

Показатель температуры: Показатель омметра:

30 1300-1900

50 580-850

70 270-400

90 150-200

110 85-110

В том случае, если данные показатели не сочетаются, можно смело утверждать, что ДТОЖ находится в неисправном состоянии.

Если ДТОЖ не показывает температуру двигателя ВАЗ-2114, конечно же, можно попытаться заменить его своими руками. Но сделать это можно лишь в том случае, если вы хотя бы немного разбираетесь в автомобилях. В ином случае лучше всего обратиться в специализированный сервис.

Дело в том, что причины поломки этой детали могут скрываться в других, более серьезных проблемах вашего автомобиля. Например, при проверке работоспособности ДТОЖ вы случайно сняли модуль зажигания. А для того чтобы правильно установить его на свое место, необходимо не только хорошенько постараться, но и быть настоящим мастером своего дела.

Проведя замену ДТОЖ в сервисе, вы получите не только качественно сделанную работу, но и гарантию на нее. Каждая деталь автомобиля, к которой прикасалась рука мастера, будет поставлена на полагающееся ей место, а также надежно закреплена. При попытке сэкономить и провести замену ДТОЖ самостоятельно, можно только обеспечить себе дополнительные затраты. Помните, скупой платит дважды.
