Датчик температуры двигателя калина 16 клапанов

Общие сведения о датчике температуры охлаждающей жидкости

Ни один блок управления (ЭБУ) современного автомобиля, в том числе и LADA Kalina не может обойтись без рассматриваемого нами устройства — датчик температуры охлаждающей жидкости. В контуре охлаждения модели Лада Калина второй генерации он находится непосредственно на корпусе термостата. С электронным модулем управления компонент связан посредством бортовой электрической сети. Сам контроллер получает питание от основного источника напряжения.

Если температура антифриза в системе низкая, то датчик температуры охлаждающей жидкости обладает повышенным сопротивлением, что можно без труда проверить тестером. С прогревом мотора сопротивление рассматриваемого здесь компонента системы начинает понижаться. На данной закономерности основывается принцип функционирования датчика.

Контроллер осуществляет непрерывный мониторинг температурного параметра внутри контура. Процесс сопровождается изменением величины напряжения. Когда мотор LADA Kalina холодный, оно высокое, а по мере прогрева агрегата величина напряжения уменьшается. Температура силовой установки способна оказывать непосредственное воздействие на немалый перечень датчиков, которыми наделена бортовая система контроля и управления.

Благодаря присутствию ДТОЖ электронному контроллеру доступны следующие функции:

• корректировка угла зажигания (запаздывание или опережение);
• определение оптимального соотношения топлива с воздухом для осуществления корректного процесса смесеобразования;
• слежение за количеством и составом выхлопных газов (здесь контроллеру также «помогает» лямбда-зонд);
• функционирование как в разомкнутом, так и в замкнутом контурах.

При правильном угле зажигания мотор Лада Калина выдает свои заявленные характеристики и потребляет минимум топлива. Обогащение топливом потребно при холодном старте мотора LADA Kalina. ЭБУ «понимает» это состояние двигателя и выдает команду посредством соответствующего импульса форсункам на впрыск определенной доли бензина. После прогрева объем впрыскиваемого топлива снижается до требуемого уровня.

Касаемо работы датчика в обозначенных так называемых контурах отметим, что если происходит его поломка, то «отправкой» импульсов в ЭБУ «занимается» лямбда-зонд в машине Лада Калина. В данном случае обратная связь не наблюдается. Как следствие, присутствует ухудшение стабильности режима холостого хода. От некорректного функционирования данного датчика или его полного прихода в негодность начинают «страдать» многие электронные компоненты системы управления и в таком случае требуется замена.

Рабочая температура 8-ми клапанника

Нормальная рабочая температуры у восьмиклапанных двигателей на Калинах и Грантах – ровно 90 ºC. Но владельцы жалуются, что порой она с трудом достигает отметки 80 градусов даже в теплую погоду. Причина кроется в термостате – он полностью открывается при температуре 85 градусов. Причем допустимое отклонение от этого значения очень большое – ( 85±8,3 ) ºС.

Другими словами, разбег 77..93ºС .

Но ведь топливная смесь сможет нормально воспламеняться лишь при условии, что температура мотора будет около 90 градусов. Именно это значение заложено в электронном блоке управления. При слишком низкой температуре смесь оказывается обогащенной (увеличивается количество бензина). Это основная проблема, которая возникает при понижении температуры. А еще зимой отопитель работает хуже.

Ваш случай

Схема температур. Нормальная рабочая температура находится на отметке в 90 на панели приборов.

В вашем случае термостат скорее всего заклинило, обычно клинит на середине. В этом случае поможет или ремонт или замена термостата.

Заклинивание клапана термостата – типичная неисправность системы охлаждения двигателя.

То есть ещё не прогретая жидкость подаётся на радиатор охлаждения, и обдувается сильным потоком ветра. Действительно, при увеличении температуры воздуха проблема отчасти уйдёт. Именно поэтому раньше подкладывали картонки и ездили так годами. Но мы не рекомендуем так делать.

Решение проблемы

Устранить проблему низкой температуры системы охлаждения двигателя можно, установив термостат, у которого открытие осуществляется при 92ºС. Отлично показывает себя элемент WAHLER 3091.92D.

Только придется разобрать его и внутреннюю часть перенести в родной термостат Калины.

Есть минус, летом температура будет выше, и есть риск закипеть в пробке. Если говорить более точно, то этот риск с установкой термостата с поздним временем открытия- выше!

Обязательно используйте новые прокладки и смазывайте их небольшим количеством герметика – это позволит избежать возникновения утечек охлаждающей жидкости.

Как подключить сабвуфер от дом. кинотеатра к компу, что для этого нужно? кинотеатра к компу, что для этого нужно

Устройство системы охлаждения на ВАЗ-2114

Местоположение датчика температуры охлаждающей жидкости

Прежде чем приступить непосредственно к процессу замены, необходимо понимать саму конструкцию системы охлаждения и месторасположения датчика в основном силовом агрегате:

Здесь всё устроено тривиально

1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Процесс замены датчика (ДТОЖ)

Поэтому, как показывает практика, автомобилисты проводят операцию своими руками. Итак, разберем, последовательность действий направленных на замену датчика охлаждающей жидкости:

1. Снимаем клемму с АКБ.

   Проводим демонтаж клеммы АКБ

2. Откручиваем и демонтируем воздушный фильтр. Это нужно для того, чтобы обеспечить максимальный доступ к датчику.

   Для того чтобы добраться до датчика необходимо снять воздушный фильтр

3. Отсоединяем провода, которые питают элемент.

   Отключаем колодку проводов питания датчика

   Датчик температуры охлаждающей жидкости с демонтированной фишкой

4. При помощи ключа на 19, проводим демонтаж изделия.

   Демонтаж ДТОЖ

   Ключом на 19 выкручиваем датчик

5. Сборка проходит в обратном порядке.

Выбор изделия

К выбору изделия стоит подойти тщательно, поскольку от его качества напрямую будет зависеть срок эксплуатации, а также режимы работы двигателя. Итак, рассмотрим все варианты покупки датчика температуры охлаждающей жидкости для ВАЗ-2114.

Оригинал

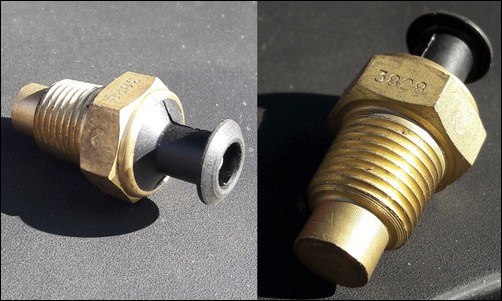

Оригинальный вид датчика ОЖ производства АвтоВАЗ

2101-3808600 – оригинальный каталожный номер детали, которая устанавливается на почти все автомобили семейства Лада. Производится данное изделие на заводе АвтоВАЗ. Стоимость составляет 300 рублей. Устанавливается в стандартное посадочное место и не требует доработок.

Аналоги

Кроме оригинальной детали существует ряд аналогов, которые можно устанавливать на автомобиль. Некоторые из них по качеству намного лучше, чем оригинал.

Это был не оригинальный датчик

Итак, рассмотрим, все варианты аналогов датчика температуры охлаждающей жидкости:

Наименование производителя	Каталожный номер	Стоимость, в рублях
Fenox	TSN22101	210
LUZAR	LS 0101	240
Fenox	TSN22101O7	240
Vernet	2509	250
Patron	PE13059	300
Intermotor	52400	300
Era	330082	350
Facet	7.3000	350
Eps	1.830.000	400
KW	530.000	550
H+B Elparts	70511515	600
Cargo	180804	700
Hella	6PT 009 107-151	750

Датчик ОЖ производства «Хелла»

Последствия несвоевременной замены датчика

Не многие автолюбители знают, что неисправность датчика температуры охлаждающей жидкости влияют на работу двигателя в целом. Рассмотрим, основные последствия неисправности данного узла для автомобиля:

• Некорректная работа электронного блока управления двигателем. Так, датчик не дает достоверных данных на ЭБУ, что в жаркое время может вовремя не включить вентилятор охлаждения. Так, в свою очередь последствием станет то, что автомобиль закипит. Это может привести к тому, что в худшем случае, может вызвать деформацию и прогиб головки.
• Из-за некорректной работы датчика могут быть нарушены следующие функции: производительность мотора, динамика движения, работа термостата.
• Другие последствия, к которым датчик привязан косвенно.

Контроль рабочих параметров ДТОЖ

Начинаем с внешнего осмотра, выявляем коррозию и повреждения. Но проще и надежнее сразу сменить его на новый и исправный.

Для проверки работоспособности нужно запастись:

• мультиметром,
• термометром,
• термостойкой емкостью в 0,5л.

Все просто, но проводится очень тщательно:

• переводим мультиметр в режим вольтметра,
• унимаем колодку и провода с ДТОЖ и запускаем зажигание,
• соединяем «-« щупа мультиметра с «массой» мотора, а второй с выводом колодки под №1,
• вывод под напряжением от 12В.

• мультиметр в режим омметра,
• в емкость наливаем воду порядка 100°С,
• щупы мультиметра соединяем с выводами ДТОЖ и окунаем рабочую зону последнего в горячую воду,
• делаем несколько замеров ДТОЖ в постепенно остывающей жидкости.

Полученные данные сравниваем с тем, что приведено в таблице. Расхождение покажет степень его исправности.

Температура ОЖ, °С	Сопротивление ДТОЖ, Ом
100	177
90	241
80	332
70	467
60	667
50	973
45	1188
40	1459
35	1802
30	2238
25	2796
20	3520
15	4450
10	5670
5	7280
	9420

Если с расхождениями все в пределах нормы, значит, погрешность в работе возникает из-за плохого контакта, неисправности ЭБУ или нарушении целостности проводки.

Незабываем о своевременной смене антифриза или тосола, а также о том, что лучше всего использовать ту жидкость, которую предлагает производитель.

Лада Калина остается одной из самых популярных и востребованных машин на просторах нашей родины, даже несмотря на ее недостатки

Чтобы избежать проблем, нужно уделять внимание такой незначительной детали, как датчик температуры охлаждающей жидкости в автомобиле Калина. О том, что это такое, как оно работает, и как не допустить поломки этого прибора мы сегодня и поговорим

Full Members

Где расположен датчик температуры охлаждающей жидкости на Калине?

ДТОЖ на Лада Калина, как и на любом другом транспортном средстве, выполняет свои особые функции. Заключаются они в снятии температурных показателей с охлаждающей жидкости и дальнейшей их передачи на ЭБУ.

Согласно этим данным, компьютер определяет — насколько обогащенное топливо послать в систему, какие обороты задать двигателю для оптимальной работы, а также выясняется необходимость включения вентиляторов.

В автомобиле ВАЗ данной модели двигатель снабжается двумя датчиками температуры двигателя.

Стоит знать разницу, чтобы в случае необходимости не перепутать их между собой.

Первый из них — сам датчик температуры антифриза. Располагается он в районе термостата и своим чувствительным элементом погружен непосредственно в ОЖ.

Второй датчик — указателя температуры охлаждающей жидкости — находится в головке блока цилиндров и передает данные на бортовой компьютер.

Работа обоих устройств важна, и их выход из строя способен доставить немало проблем, особенно если не принять вовремя меры по устранению неисправности.

Детектор нагрева антифриза дает возможность контролировать следующие моменты в работе двигателя:

1. активация работы вентиляторов, когда требуется охладить мотор;
2. регулировка угла зажигания, благодаря чему оптимизируется состав выхлопных газов, что позволяет минимизировать губительное их воздействие на окружающую среду;
3. обогащение топливной смеси — выравнивание соотношения горючего к воздуху, основывающееся на уровне нагрева двигателя.

Что выбрать?

В магазинах сейчас предлагается масса смазочных материалов для смазки шаровых и рулевых наконечников, но не стоит приобретать брендовые дорогие продукты. По техническим характеристикам они мало чем отличаются от более доступных аналогов. Поэтому можно выбирать самый обыкновенный «Литол-24», и это будет правильное решение. Но нужно смотреть на состав.

Кальциевые материалы всегда будут дороже. Поэтому, если выбирать их, то придется заплатить немного больше

При выборе смазки желательно обратить внимание на условия, в которых эксплуатируется автомобиль. Если машина ездит в условиях экстремальных температур, то лучше выбирать продукт, способный работать в таких условиях

Это поможет снизить износ деталей при зимней эксплуатации. В остальном же никаких особенностей при выборе нет. Особой разницы нет в том, какая смазка в шаровых опорах должна быть. Главное, чтобы она там была, говорят автомобилисты.

Функционал датчика температуры охлаждающей жидкости

В моделях Калины с мотором на 8, на 16 клапанов предусмотрено два температурных измерителя. Один пересылает температурные показатели на ЭБУ, врезается в термостатный корпус на выходном патрубке ОЖ. Второй связан с доской приборов и передает данные на стрелочный указатель, информируя водителя, располагается под патрубком, рядом с термостатом. Определяют датчик приборов по тонкому проводу, который выходит из корпуса.

Принцип работы датчика, посылающего сигнал на ЭБУ, основан на изменении сопротивления детали. Если температура ОЖ низкая, показания детали высокие, при нагреве жидкости, сопротивление чувствительного элемента падает. Параметр передается на ЭБУ, где постоянно происходит отслеживание температуры антифриза.

Датчик температуры на Лада Калина позволяет контроллеру осуществлять следующие действия.

1. Корректировать угол зажигания.
2. Подавать команду на формирование обогащенной топливной смеси.
3. Контролировать качество выхлопных газов (аналогичные данные отдает на ЭБУ и лямбда зонд).
4. Открывать большой контур охлаждения при критическом нагреве ДВС, включать мотор вентилятора охлаждения.

Замена датчика на Калине считается редким ремонтом, оба контролирующих элемента достаточно надежны. Если узел ломается, сигналы о состоянии охлаждающего контура на ЭБУ начинают передавать лямбда зонды, но поскольку отсутствует обратная связь, начинает страдать продуктивность холостого хода. При поломке датчика приборов водителю недоступна информация о состоянии контура.

Неприятные сюрпризы от ДТОЖ двигателя.

Привет. Сегодня хочу рассказать о датчике температуры охлаждающей жидкости и неисправностях связанных с ним.ТОЖ. Картинка из свободного доступа интернета.

Краткая справка .Датчик температуры охлаждающей жидкости(ДТОЖ) — это важный элемент электронной системы управления двигателем(ЭСУД). Датчик предназначен для измерения температуры двигателя. По сигналу с этого датчика ЭСУД ,по заложенной в нем программе, управляет подачей топлива, корректирует угол зажигания, включает и выключает вентилятор системы охлаждения двигателем.

Конструктивно датчик представляет собой термистор, который имеет отрицательный температурный коэффициент, т. е. с увеличением температуры его сопротивление падает. Сам термистор помещен в в теплопроводный корпус с резьбой. В корпус встроен пластиковый разъем с 2-я выводами термистора.

Датчик должен иметь прямой контакт с охлаждающей жидкостью.

На самом деле этот, на первый взгляд, простой датчик может автовладельцу принести массу неприятных моментов.

Симптомы неисправности этого датчика могут быть следующие:

• дергания и рывки при движении автомобиля;
• повышенный расход топлива(черный нагар на свечах зажигания);
• повышенные обороты на холостом ходу;
• плохой запуск на горячую ,в некоторых случаях и на холодную;
• перегрев двигателя из-за неверных значений ДТОЖ.

Самые банальные причины: обрыв внутри ДТОЖ или проводов,подходящих к нему. В этом случае загорается лампа неисправности двигателя, ошибка:»Неисправность цепи датчика температуры двигателя».

Но есть и более коварные причины: ДТОЖ может давать неверные показания по температуре охлаждающей жидкости, т.е показывать температуру ниже чем она есть на самом деле. К примеру, может занижать температуру на 10-15 градусов. В этом случае лампа неисправности не загорается. ЭСУД не подает вовремя сигнал на реле вентилятора системы охлаждения двигателя. Начинает подниматься в бачке уровень охлаждающей жидкости, что может привести к перегреву двигателя. В этом случае реальную температуру показать может только указатель на приборном щитке. В таком случае можно снять ДТОЖ ,нагреть его отдельно в чайнике и замерить тестером как меняется его сопротивление по таблице.

Но лучше купить новый, благо эти датчики недорогие.

Следующая проблема-это плохой запуск на холодном двигателе. В этом случае ошибка тоже не загорается. Датчик температуры, наоборот, показывает завышенную температуру. К примеру, на улице температура -10 градусов, а датчик показывает +25 градусов. При такой разнице двигатель может совсем не запуститься. Для запуска ему просто не хватает подачи топлива. Много раз такие автомобили притаскивали на тросу. При подключении сканера все становится понятно.

Надеюсь статья будет полезна диагностам и автолюбителям.

Источник

Датчик температуры двигателя в Lada Granta (Kalina 2) за 200 рублей и час времени.

Всем привет. Продолжаю серию рассказов о простых и нужных доработок автомобиля Лада Гранта.

На поздних люксовых версиях Гранты и Калины-2 и эту функцию все-таки догадались ввести. Но у меня люксовая 2012г. и температуры нет. Так же на некоторых приборках есть возможность их перешить. Стоит эта услуга около 1000 рублей, но, к сожалению, не на всех версиях приборной панели ее можно осуществить. Если будет интересно, как проверить вашу панель, напишите мне, я сделаю отдельную статью.

Если не повезло, или нет мастеров рядом на помощь приходит АлиЭкспресс. Я заказал вот такой датчик температуры:

Ссылку приложу ниже

Но сразу говорю, что у него большие размеры — 48*29*23 мм. И мало мест, куда он может аккуратно встать. Я выбрал в окне для телефона на центральной панели.

Во первых меньше всего снимать. Во вторых – там уже находится плюс к печки, который идет от зажигания.

По доработкам к датчику. Провод, который идет к термопаре нужно удлинить примерно на 1м. Это чтобы не делать в машине новых отверстий и не увеличивать старые. Так же примерно на 10 см. увеличиваем питающие провода. Я все спаял и одел термоусадки, чтобы на века.

Снимаем панель и врезаем туда корпус датчика. Врезку делал бормашинкой (дремеллем) аккуратно увеличивая отверстие. Устанавливаем туда корпус. Потом начинаем тянуть провод датчика. Тянем его с панели, не забыв оставить сантиметров 15 на удобное подключение. Проводим под рулевой колонкой, закрепив провод к остальным проводам. Далее отодвигаем уплотнитель, проводим провод и устанавливаем обратно.

Толстую защиту на провод не надевать, так как она будет мешать закрытию двери. Через крыло протаскиваем под капот. Далее через уплотнитель и тянем его к задней стороне двигателя.

На двигателе сзади есть металлический тосольный патрубок, который идет от помпы. Вот прям на край этого патрубка и приматываем изолентой датчик. Потом берем изоляционный материал, выдерживающий 110 градусов (пенка). Накладываем на датчик и приматываем сверху изолентой. Провод так же изолентой экранируем от патрубка и других острых пердметов. Получается примерно так:

Осталось подключить провода питания. + цепляем врезкой к плюсовой клемме печки. Минус вешаем на болт крепления. Попутно можно подключить разветвлитель прикуривателя. Срезаем клемму вставляющуюся в прикуриватель и так же вешаем на плюс и на минус. Сам тройник крепим к торпеде двухстороннем скотчем. В него можно воткнуть регистратор, и зарядник от телефона. Теперь он будет работать только при включенном зажигании, и не посадит аккум.

Ну а вот что получилось ночью. Зеленый свет хорошо сочетается со штатной подсветкой и не раздражает.

А утром датчик показывает температуру за бортом

П.С. Пользуюсь им уже больше года. Все работает. Но в мороз на трассе показания с двигателем расходятся. Чем сильнее мороз и быстрее скорость, тем больше. Максимум 10 градусов.

Так же может быть интересно:

Если статья оказалась полезной и интересной, поставьте лайк или комментарий. Это поможет мне развиваться дальше.

Источник

Выявление неисправности датчика и его замена

Конструкция системы охлаждения Лады Калина 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Чтобы определить, что датчик температуры испарителя находится в неисправном состоянии, следует для начала провести визуальный осмотр, тщательный и последовательный

Особое внимание нужно уделять проводам и их соединениям, так как именно здесь наиболее часто происходят микроскопические обрывы. Кроме того, отложения ржавчины, даже в мизерных дозах, могут привести к поломке

Трещины в корпусе вызывают утечку охлаждающей жидкости, что тоже плохо. Итак, если на блок управления Калины поступает сомнительная информация об уровне охлаждающей жидкости, если мотор начинает давать ничем не обоснованные сбои, а после и вовсе глохнет, если мотор во время движения неожиданно начинает терять мощность и управляемость, в 80 процентах случаев это может говорить о неисправности датчика.

Поэтому, чтобы определить локализацию поломки, стоит сначала проверить этот прибор. Кроме этих симптомов о том, что датчик температуры охлаждающей жидкости нуждается в ремонте, сигнализируют следующие признаки:

• на холостых оборотах двигатель нестабилен, запуск затруднен, происходит остановка;
• внезапно увеличивается топливный расход;
• контрольная лампа предупреждает о перегреве.

Понять, рабочий ли датчик температуры салона, можно путем проверки сопротивления и напряжения. Для диагностики необходимо снять датчик, затем опустить его в емкость с водой, температуру которой попеременно менять. В теплой воде напряжение должно варьироваться от 3 до 1 Вт в течение 4-5 минут. Помимо мониторинга датчика следует внимательно проверить и другие системы.

Радиатор и уровень наполненности охлаждающей жидкостью

Здесь очень важно знать, что крышку радиатора можно снимать только тогда, когда мотор остыл, иначе несложно получить серьезный ожог. Следует проверять и герметичность крышки

Если крышка негерметична, то в систему попадает воздух, что приводит к перегреву мотора и, как следствие, искаженным данным датчика.

И последнее — необходимо следить за работоспособностью вентилятора, от которого тоже зависит многое. Чтобы демонтировать устройство ДТОЖ Калины, нужно сначала отсоединить от аккумулятора отрицательный провод. Далее необходимо слить всю охлаждающую жидкость. Третьим этапом становится отсоединение проводка от датчика. Теперь вооружаемся ключом на 21 и выкручиваем прибор.

Устанавливается новый в обратном порядке. Не забудьте в конце работы наполнить радиатор антифризом. Датчик температуры меняется только в крайнем случае, когда точно известно, что он неисправен. О проверке устройства говорилось в предыдущем пункте. Но иногда датчик меняется и при функциональном состоянии. Когда это делается? При необходимости полной переборки мотора Калины или его замены.

Подобные перемены в первую очередь отражаются на работе датчика, поэтому во избежание возможных сложностей и неприятностей лучше заменить устройство на новое. В случае аварийного перегрева силового агрегата и с датчиком происходят неполадки

Поэтому, занимаясь ремонтом двигателя Лады Калина, не забудьте уделить внимание и датчику

Источник

Функционал датчика температуры охлаждающей жидкости

В моделях Калины с мотором на 8, на 16 клапанов предусмотрено два температурных измерителя. Один пересылает температурные показатели на ЭБУ, врезается в термостатный корпус на выходном патрубке ОЖ. Второй связан с доской приборов и передает данные на стрелочный указатель, информируя водителя, располагается под патрубком, рядом с термостатом. Определяют датчик приборов по тонкому проводу, который выходит из корпуса.

Принцип работы датчика, посылающего сигнал на ЭБУ, основан на изменении сопротивления детали. Если температура ОЖ низкая, показания детали высокие, при нагреве жидкости, сопротивление чувствительного элемента падает. Параметр передается на ЭБУ, где постоянно происходит отслеживание температуры антифриза.

Датчик температуры на Лада Калина позволяет контроллеру осуществлять следующие действия.

1. Корректировать угол зажигания.
2. Подавать команду на формирование обогащенной топливной смеси.
3. Контролировать качество выхлопных газов (аналогичные данные отдает на ЭБУ и лямбда зонд).
4. Открывать большой контур охлаждения при критическом нагреве ДВС, включать мотор вентилятора охлаждения.

Замена датчика на Калине считается редким ремонтом, оба контролирующих элемента достаточно надежны. Если узел ломается, сигналы о состоянии охлаждающего контура на ЭБУ начинают передавать лямбда зонды, но поскольку отсутствует обратная связь, начинает страдать продуктивность холостого хода. При поломке датчика приборов водителю недоступна информация о состоянии контура.

Проверка электроцепи

Не всегда сбои в работе системы охлаждающего контура связаны с неисправными датчиками, в 70 % случаев проблема в нарушении целостности проводов. На Калине часто страдает колодка, тонкий пластик на входе в колодку перегнивает и трескается. После отключения колодок от датчиков, перед демонтажем последних всегда проверяется пропускная способность цепей.

1. Отключается зажигание, с датчика снимается колодка.
2. Щуп тестера (мультиметра) присоединяется на выход «В» колодки, второй щуп тестера располагается на массу.
3. Включается зажигание.
4. На мониторе должно отобразиться напряжение в диапазоне 4.8–5.2 В. это показатели целостной цепи.
5. Аналогично проверяется работоспособность цепи по сопротивлению. Щуп тестера присоединяется к выводу «А» на колодке, второй — к массе авто. Рабочая цепь покажет сопротивление меньше 1 Ом.

Если напряжение не соответствует рабочему, то цепь проверяется на обрыв. Щуп тестера соединяется с выводом «В» на колодке и выводом «39» на контроллере, если напряжение в норме, значит неисправность в контрольном блоке.

Контур охлаждения двигателя Лада Калина оснащается двумя датчиками температуры, от правильной работы которых зависит производительность мотора и его срок эксплуатации. Провести диагностику и замену контролирующих элементов можно самостоятельно, понадобится около часа времени и немного сноровки.
