Двигатель змз-402

Модификации двигателя ЗМЗ-402

Обозначение двигателя по КД	VDS-описательная часть маркировки	Характерные особенности омплектности и исполнения двигателя	Применяемость на автомобиле
Комплектации с карбюратором К151С, СРОГ, блоком цилиндров, отлитым под давлением — для автомобилей «ГАЗ»
4021.1000400-02	40210А	Базовая комплектность в едином исполнении с головкой цилиндров 4021.1003007-40.	ГАЗ-3110, ГАЗ-3102, ГАЗ-31029, ГАЗ-31021, ГАЗ-31022, ГАЗ-31024 «Волга»
40217.1000400-02	40217А	То же, в тропическом исполнении	ГАЗ-3102, ГАЗ-310297, ГАЗ-310227, ГАЗ-310237 «Волга»
4021.1000400-80	40210К	Комплектность с головкой цилиндров 4021.1003007-40, кронштейном ГУР	ГАЗ-3110, ГАЗ-3102, ГАЗ- 31029, ГАЗ-31021, ГАЗ- 31022, ГАЗ-31024 «Волга
40217.1000400-80	40217К	То же, в тропическом исполнении	ГАЗ-3110, ГАЗ-3102, ГАЗ- 31029, ГАЗ-31021, ГАЗ- 31022, ГАЗ-31024 «Волга
402.1000400-01	40200А	Комплектность с головкой цилиндров 402.1003007-10	ГАЗ-3110, ГАЗ-3102, ГАЗ- 31029, ГАЗ-31022, ГАЗ- 31023 «Волга»
4021.1000400-51	40210Н	Комплектность с головкой цилиндров 4021.1003007-40, термостатом 4022.1306008-11	ГАЗ-31021 «Волга»
402.1000400-11	40200К	Комплектность с головкой цилиндров 402.1003007-10, с кронштейном ГУР	ГАЗ-3110 «Волга»
402.1000400-62	40200D	Комплектность с головкой цилиндров 402.1003007-10, термостатом 4022.1306008-11	ГАЗ-3102 «Волга»
4021.1000400-90	40210В	Комплектность с головкой цилиндров 4021.1003007-40, датчиками со штекерным соединением под новую панель приборов	ГАЗ-3110 «Волга»
402.1000400-91	40200F	Комплектность с головкой цилиндров 402.1003007-10, датчиками под новую панель приборов	ГАЗ-3110 «Волга»
402.1000400-101	40200М	Комплектность с головкой цилиндров 402.1003007-10, термостатом 4022.1306008-11, датчиками под новую панель приборов	ГАЗ-3102 «Волга»
4021.1000400-110	40210F	Комплектность с головкой цилиндров 4021.1003007-40, датчиками под новую панель приборов – для а/м с ГУР	ГАЗ-3110 «Волга»
402.1000400-111	40200S	Комплектность с головкой цилиндров 402.1003007-10, датчиками под новую панель приборов, кронштейном ГУР	ГАЗ-3110 «Волга»
402.1000400-121	40200U	Комплектность с головкой цилиндров 402.1003007-10, термостатом 4022.1306008-11, датчиками под новую панель приборов, кронштейном ГУР	ГАЗ-3102 «Волга»
4021.1000400-100	40210D	Комплектность с головкой цилиндров 4021.1003007-40, термостатом 4022.1306008-11, датчиками под новую панель приборов	ГАЗ-3102 «Волга»
Комплектации с карбюратором К151У, блоком цилиндров, отлитым под давлением — для автомобилей «УАЗ»
4021.1000400-60	40210U	Комплектность с ведомым диском сцепления 451-1601130-02	Автомобили УАЗ старого грузового ряда массой до 3500 кг (Евро-0)
40217.1000400-60	40217U	То же, в тропическом исполнении
4021.1000400-70	40210L	Комплектность с диафрагменным сцеплением
40217.1000400-70	40217L	То же, в тропическом исполнении
4021.1000400-71	40210Р	Комплектность с диафрагменным сцеплением, кронштейном ГУР
40217.1000400-71	40217Р	То же, в тропическом исполнении
4021.1000400-72	40210R	Комплектность с диафрагменным сцеплением, водяным насосом под муфту привода вентилятора, с кронштейном ГУР
40217.1000400-72	40217R	То же, в тропическом исполнении
40217.1000400-М	40217Е	Комплектность в тропическом исполнении, со степенью сжатия Е = 7,0 с диафрагменным сцеплением, с головкой цилиндров 4021.1003007-70, без ремня привода агрегатов
4021.1000400-130	40210М	Комплектность с диафрагменным сцеплением, датчиками под новую панель приборов
40217.1000400-130	40217М	То же, в тропическом исполнении
4021.1000400-131	40210N	Комплектность с диафрагменным сцеплением, датчиками под новую панель приборов, с кронштейном ГУР
40217.1000400-131	40217N	То же, в тропическом исполнении
4021.1000400-132	40210S	Комплектность с диафрагменным сцеплением, водяным насосом под муфту привода вентилятора, датчиками под новую панель приборов, с кронштейном ГУР
40217.1000400-132	40217S	То же, в тропическом исполнении
Комплектации с карбюратором К151С, блоком цилиндров отлитым под давлением, отдельным приводом вентилятора с передаточным отношением 1,27
4025.1000400-01	40250F	Комплектность с головкой цилиндров 4021.1003007-40	«Газель» (4х2)
4026.1000400-01	40260F	Комплектность с головкой цилиндров 402.1003007-10	«Газель» (4х2, 4х4) «Соболь» (4х2)
4026.1000400-30	40260Н	Комплектность для работы на газовом топливе с проставкой	«Газель» (4х2, 4х4) «Соболь» (4х2)
4026.1000400-10	40260Т	Комплектность с блоком цилиндров 4021.1002010-01, колоколообразным картером сцепления 410.1601015	«Газель» (4х2, 4х4) «Соболь» (4х2)

Как узнать толщину истирания?

Неисправности и ремонт двигателя Волга/Газель ЗМЗ-402

Двигатель ЗМЗ-402 один из самых известных и массовых моторов из Заволжья, представляет собой алюминиевый блок, с мокрыми гильзами из чугуна, с нижним расположением распредвала, клапана в движение посредством штанг и коромысел, по сути, это слегка доработанный ЗМЗ 24Д, в котором изменили выпускной коллектор, шпильки ГБЦ, установили распредвал с подъемом 9.5, вместо 9 мм, немного подкорректировалась сама головка, поменяли маслянный насос, а так же изменены другие, менее значимые, вещи. Двигатель ЗМЗ-402 есть высшая точка развития мотора ГАЗ 21, того самого движка конструкции 50-х годов…

Модификации двигателя ЗМЗ 402:

1. ЗМЗ 402.10 — основной и самый распространенный движок, СЖ 8.2, использует 92-й бензин. Используется на Волгах 2.

З 4021.10 — мотор со сниженной СЖ до 6.7, под 76-й бензин. Используется на Волгах 3. ЗМЗ 4022.10 — двигатель с с форкамерно-факельным зажиганием. Этот тип мотора отличался другой ГБЦ, впуском, выпуском, другим распредвалом, измененным карбюратором и, в целом, более сложной конструкцией. Все эти нововведения должны были повысить тахнические характеристики, экономичность, токсичность и прочее. На выходе получился конструктивно сложный мотор, экономичность была не столь заметна и требовались дальнейшие работы по его совершенствованию, поэтому в 1992 году, производство форкамерных двигателей было свернуто. 4. ЗМЗ 4025.10 — аналог ЗМЗ 4021.10, но для автомобилей семейства Газель. 5. ЗМЗ 4026.10 — аналог ЗМЗ 402.10, но для автомобилей семейства Газель.

Неисправности двигателей ЗМЗ 402

1. Самым известным слабым местом 402-го движка является задний сальник коленвала, который не что иное, как веревка пропитанная графитовой смазкой, держит она до 2500 об/мин, после превышения данного порога, ее свойства теряются и она начинает гнать масло наружу. Замена сальниковой набивки на ЗМЗ 402 решает все вопросы. 2. Конструкция от карбюратора до головы так же кривая, поэтому на холостых в цилиндры смесь подается не совсем равномерно, отсюда на холостом ходу у ЗМЗ-402 различные дергания, вибрации и прочие прелести жизни. 3. Стук двигателя ЗМЗ-402, обычно в этом виноваты неотрегулированные клапана, работы по регулировке зазоров клапанов, нужно проводить каждые 15000 км, некоторые владельцы ставят гидрокомпенсаторы на змз 402 и вопрос частично решается.

ли же клапана в норме, тогда стук провоцирует распредвал либо шатунные вкладыши. 4. Вибрация ЗМЗ 402. Обычно ее провоцируют подушки, если же опоры в норме, тогда дело в дисбалансе КШМ, карбюраторе или системе зажигания. 5. Перегрев двигателя. Для ЗМЗ-402 данное явление норма, проблема в термостате, помпе либо воздушная пробка в системе охлаждения. В принципе, конструкция системы охлаждения 402-го мотора такова, что центральная часть ГБЦ греется сильнее и со временем происходит вдавливание шайб и ослаблением гаек, если их своевременно не подтянуть, вас ждет прогар прокладки.

Вышеназванные неисправности, естественно, не все, это самые основные и наиболее распространенные проблемы, список можно продолжать вечно, но владелец автомобиля с двигателем ЗМЗ-402 должен четко понимать — он обладатель ретро мотора и нужно быть готовым к любым его капризам. Плюсы у двигателя ЗМЗ 402 тоже есть, это простота, живучесть и ремонтопригодность, достать запчасти на Волгу/Газель не проблема в любое время дня и ночь, в любой точке СНГ. Приличный ресурс, если за мотором следить, передвигаться аккуратно и не выкручивать его без причины, то прослужит от 200 и более тыс.км. В общем и целом, по меркам 60-70х годов, мотор хороший, но время идет, все развивается, совершенствуется и по меркам XXI века, его место в музее, куда он и был отправлен в 2006 году. У 402-го движка есть много копий, это двигатели производства УМЗ 451, 414, 417, 421,некоторые из них выпускаются и по сей день, у всех этих моторов был один общий прародитель — ГАЗ 21 и конструкция практически один в один. В 1997 году на ЗМЗ был разработан преемник 402-го — ЗМЗ-406, об этом 16 клапанном моторе читаем здесь.

Список моделей авто, в которых устанавливался

Создавался мотор ЗМЗ 402 для Горьковского и Ульяновского автозаводов, Рижской автобусной фабрики, поэтому применялся для комплектации автомобилей:

• ГАЗ-24-10 Волга – 1985 – 1993;
• ГАЗ-3102 Волга – 1981 – 2006, только форкамерные модификации ДВС;
• ГАЗ-31029 Волга – 1992 – 1997;
• ГАЗ-3110 Волга – 1997 – 2005;
• ГАЗ-31105 Волга – 2002 – 2006;

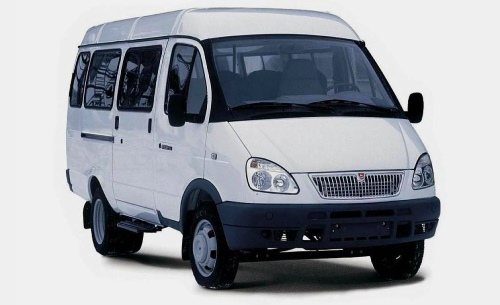

• ГАЗ-3302 Газель – 1994 – 2003;
• ГАЗ-33023 Газель-Фермер – 1995 – 2003;
• ГАЗ-2705 Газель грузопассажирская – 1995 – 2003;
• ГАЗ-3221 Газель микроавтобус – 1996 – 2003;
• ГАЗ-32213 Газель микроавтобус повышенной комфортности – 1996 – 2003;
• ГАЗ-322132 Газель маршрутное такси (сдвижная дверь) – 1996 – 2003;
• ГАЗ-32214 Газель «скорая помощь» – 1996 – 2003;
• РАФ-М1 Роксана и РАФ-М2 Стилс – выпущены в единственном экземпляре, не пошли в серию;
• РАФ-33111 – грузовик двухместный бортовой 1 т;
• РАФ-22038 – маршрутное такси, небольшие объемы производства;
• РАФ-22039 – маршрутное такси крупногабаритное.

БАЗ Дельфин

Социальные (реанимация и катафалк) и школьные автобусы с силовым приводом ЗМЗ 404 собирал Семеновский авторемонтный завод с 1995 по 2006 год. Некоторые детали использовались в двигателях УАЗ в качестве комплектующих.

17 фотографий, доказывающих, что мир полон счастливых совпадений

ЗМЗ 402 и ЗМЗ 4021

В 1985 году началась серьезная модернизация «двадцать четверки». Изменения касались салона, кузова, тормозной системы. Коснулись они и двигателя. Что самое интересное, внутренняя «начинка» двигателя совсем не изменилась, и объем мотора остался прежним. Зачем же тогда затевалась вся эта модернизация?

У новых ДВС в обозначении присутствуют цифры 10, то есть двигатели имеют индексы ЗМЗ 402.10 и ЗМЗ 4021.10. Но для упрощения полное название прописывать не будем.

Отличие двигателей ЗМЗ 402 от ЗМЗ 24

Так выглядит двигатель ЗМЗ 402

Между двумя типами двигателей присутствуют следующие отличия:

• Головка блока цилиндров. Спереди ГБЦ ЗМЗ 24 расположен водяной насос, у ГБЦ ЗМЗ 402 в этом место находится корпус термостата, а насос переместился на БЦ. На ГБЦ ЗМЗ 402 двойные пружины клапанов, в отличие от одинарных на ГБЦ ЗМЗ 24;
• Ось коромысел. На модели ЗМЗ 402 у оси по краям появились дополнительные стойки. Это позволило проводить более точную регулировку клапанов за счет более жесткой фиксации оси;
• Блок цилиндров. ЗМЗ 402 – водяной насос находится на передней части блока. ЗМЗ 24 – помпы здесь нет, в этом месте просто алюминиевый гладкий отлив;
• Карбюратор. ЗМЗ 402 – модель карбюратора К126Г, модель карбюратора – 151 (в дальнейшем модернизированный вариант К151С);
• Масляный насос. У моторов ЗМЗ 402 новый насос имел более крупные шестерни и корпус. За счет новшества повысилась его производительность;
• Шкив коленчатого вала. На двигателях ЗМЗ 402 стал применяться массивный шкив, который позволил увеличить крутящий момент ДВС;
• Водяной насос. Помпа ЗМЗ 24 была совмещена с корпусом термостата. У новых моторов помпа она совершенно другого вида и меньше в размерах. Предполагалось, что подшипникам помпы ЗМЗ 402 достаточно было заводской смазки, поэтому масленку в ней не предусмотрели;
• Совмещенный впускной и выпускной коллектор. ЗМЗ 402 – конструкция рассчитана на приемную трубу глушителя с двумя коленами. ЗМЗ 24 – коллектор рассчитан на одинарную приемную трубу.

Регламент обслуживания

Основные требования по обслуживанию мотора:

1. Замену фильтра и масла в двигателе проводить не более чем через 10 тыс. км пробега или ежегодно. Вместимость системы составляет 6 л, но при сливе в моторе остается около 200 мл смазки. Рекомендуется использовать минеральные или полусинтетические материалы вязкостью от 5W-30 до 15W-40. Заливать смазки на синтетической основе или с повышенной текучестью не следует из-за риска подтекания через сальники.
2. Регулировку клапанного механизма осуществлять через каждые 15 тыс. км. Зазоры выдерживать в соответствии с инструкцией по эксплуатации (зависят от назначения клапана и номера цилиндра).
3. Настройку карбюратора производить при обнаружении повышенного расхода топлива или сложностях при запуске. Ресурс свечей составляет около 40 тыс. км, следует контролировать состояние проводов и крышки распределителя через 2-3 месяца эксплуатации.

Продажа ГАЗ 24 Волга в России

Объявления о продаже новых и б/у авто

Санкт-Петербург

24 Волга 1983

300 000 ₽

Санкт-Петербург

24 Волга 1977

299 000 ₽

Санкт-Петербург

24 Волга 1977

75 000 ₽

Санкт-Петербург

24 Волга 1976

150 000 ₽

Санкт-Петербург

24 Волга 1974

220 000 ₽

Кириши

24 Волга 1990

89 000 ₽

Москва

24 Волга 1977

1 100 000 ₽

Москва

24 Волга 1982

480 000 ₽

Москва

24 Волга 1982

675 000 ₽

Москва

24 Волга 1977

750 000 ₽

Москва

24 Волга 1993

53 000 ₽

Москва

24 Волга 1979

950 000 ₽

Москва

24 Волга 1985

130 000 ₽

Щёлково

24 Волга 1978

600 000 ₽

Ярославль

24 Волга 1989

105 000 ₽

Протвино

24 Волга 1989

40 000 ₽

Рязань

24 Волга 1973

100 000 ₽

Саранск

24 Волга 1971

85 000 ₽

Мариинский Посад

24 Волга 1981

55 000 ₽

Казань

24 Волга 1990

160 000 ₽

Запчасти и шины на двигатель ЗМЗ-402

Фары газ 2410

Цена 350 р.

Бампер задний ГАЗ 24 Волга

Цена 3 000 р.

Дверь газ 24 зад правая в сборе

Цена 1 000 р.

Дверь газ 24 передняя правая в сборе

Цена 1 000 р.

Крыло заднее

Цена 1 900 р.

Установка ДВС, КПП. СВАП (SWAP) JZ, UZ, VZ и др. | Гарантия

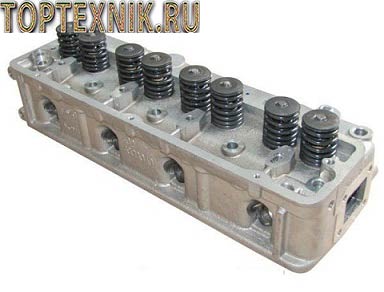

Доработка ГБЦ

Эта операция сводится к шлифовке каналов, сглаживания всех острых остатков в отсеке сгорания и на донной части поршня. Для рассматриваемых моторов рекомендуется монтаж прокладки ГБЦ от агрегата 405.22 (Евро-3). Она сделана из цельного металла, является более надежной и тонкой. В результате это позволяет увеличить компрессию и экономичность двигателя.

На следующей стадии выполняется установка распределительных валов с увеличенным перемещением клапана. Для регулярной эксплуатации силовой установки в условиях города, специалисты советуют использовать пару валов типа 30/34.

Обзор неисправностей и способы их ремонта

В принципе, мотор ЗМЗ 402 недоработан изначально, так как на момент создания уже были более прогрессивные технические решения. Основным достоинством является безопасность при срезании зубьев шестерни ГРМ – поршень не гнет клапана.

Зато коленвал шлифуется бесцентровым методом, возникают радиальные биения, при оборотах свыше 2500 – 2700 мин-1 веревочный задний сальник не справляется с задачей. Выхлоп идет в картер, повышается давление масла. Характерны для моторов семейства ЗМЗ 402 следующие неисправности:

Течь масла	прокладка прогорает из-за более сильного нагрева средней части ГБЦ	замена прокладки и своевременная протяжка
Перегрев мотора	поломка помпы, термостата, воздушная пробка в системе охлаждения	замена помпы/термостата, удаление пробки
Вибрации	дисбаланс системы зажигания, карбюратора или КШМ, износ подушек	балансировка систем, замена подушек

Стук может возникать во вкладышах подшипников коленвала и клапанах, исчезает после замены.

инжектирование змз 402 — Сообщество «ГАЗ Волга» на DRIVE2

Многие владельцы автомобилей с 402-м мотором поднимают вопрос о его инжектировании. Плюсы инжекторного двигателя перед карбюраторным очевидны: экономичность, мощность, холодный старт и движение, надёжность и простота. Инжекторный мотор не требует лишних регулировок и манипуляций водителя с воздушной заслонкой(подсосом) после стоянок. И конечно для волговодов важна сама возможность сделать инжекторный мотор своими руками.

Перечитав множество материалов в сети об инжектировании 402-х моторов, мы остановились на наиболее оптимальном варианте, предложенном ГАЗ 2410 из Красноярска на AllGAZ.ru.

Для модернизации двигателя были приобретены: autoclub-gaz.ru/uploads/p…thumbs/1324501887_gbc.jpg Инжектор на 402-й двигатель ГБЦ 4213.1003010 евро-3 под свечи как у 406, Рессивер 420.1008017-30(на нем только аллюминевую пластику на место ДАД поставил, на фото отмечено крестиком) и прокладку ГЦ 421.1003020 autoclub-gaz.ru/uploads/p…umbs/1324502624_rampa.jpg

Инжектор на 402-й двигатель

Топливная рампа autoclub-gaz.ru/uploads/p…1324502705_full_rampa.jpg

Инжектор на 402-й двигатель Фото рампы целиком. Сразу с местом для регулятора давления топлива от дв.406 autoclub-gaz.ru/uploads/p…s/1324502166_provodka.jpg

Инжектор на 402-й двигатель Проводка от авто с дв. 406 с ДМРВ (пленка), РХХ, датчиком положения дросельной заслонки с дроселем, ЭБУ Микас 7.1 (ЭЛКАР), бензонасос, двухвыводные катушки зажигания и другие реле и датчики(видны на схеме) autoclub-gaz.ru/uploads/p…umbs/1324502334_chema.jpg Инжектор на 402-й двигатель Схема их подключения autoclub-gaz.ru/uploads/p…mbs/1324502399_raspin.jpg

Инжектор на 402-й двигатель Распиновка autoclub-gaz.ru/uploads/p…bs/1324502546_kolodka.jpg

Инжектор на 402-й двигатель Колодка autoclub-gaz.ru/uploads/p…s/1324502482_podkluch.jpg

Инжектор на 402-й двигатель Подключение колодки

Бензонасос поставлен на место, где стояла катушки зажигания.

Датчик детанации установлен на шпильку, которая ввёрнута в технологическое отверстие между третьим и четвёртым цилиндром блока. autoclub-gaz.ru/uploads/p…mbs/1324502824_vipusk.jpg Инжектор на 402-й двигатель Выпуск родной, только место крепления карбюратора(впускной коллектор) удалено болгаркой

Инжектор на 402-й двигатель Датчик температуры воздуха установлен в патрубок. (Взят от хонды)

Датчик распредвала(фазы) собран из трамблера 5406.3706-05, просто убрали грузики и у шторки лишние 3 зуба спилено: Инжектор на 402-й двигатель Инжектор на 402-й двигатель Инжектор на 402-й двигатель Инжектор на 402-й двигатель настраивался он с помощью простой схемы(по загоранию диода): Инжектор на 402-й двигатель 1 – датчик; 2 – штекерная колодка датчика; 3 – резистор 0,5–0,6 кОм; 4 – светодиод АЛ307; 5 – металлическая пластина.

Шкив коленвала с синхронизацией сделан из шкивов от 402 и 406 моторов, шкив 402 проточен и на него одет срезанный зубчатый венец от 406, который окончательно будет закреплён болтами Мх6 после примерки и выставления меток и положения на моторе(об этом ниже): Инжектор на 402-й двигатель Инжектор на 402-й двигатель

Устанавливаем и закрепляем ДПКВ: autoclub-gaz.ru/uploads/p…thumbs/1324503811_bok.jpg Инжектор на 402-й двигатель Датчик положения коленвала(ДПКВ) закреплён(зазор между ним и зубчатым венцом 1-2мм) на кронштейне в виде уголка

Затем мелом или белым маркером ставим метку на 20м зубе… autoclub-gaz.ru/uploads/p…/thumbs/1324504826_20.jpg Инжектор на 402-й двигатель Далее устанавливаем коленвал в ВМТ проворачиваем зубчатый венец относительно шкива, чтобы 20-й зуб находился напротив металлического выступа ДПКВ и метим в этом положении маркером зубчатый венец относительно шкива коленвала. Снимаем шкив коленвал с зубчатым венцом, совмещаем метки на шкиве коленвал и зубчатом венце сверлим отверстия в зубчатом венце и шкиве коленвала нарезаем в отвер

www.drive2.ru

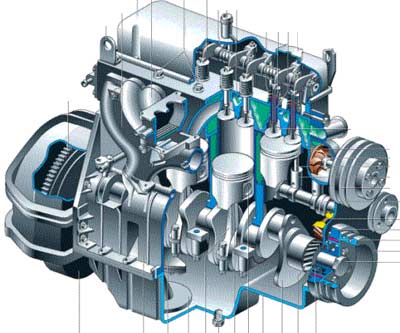

Устройство – 402 двигателя

Двигатель ЗМЗ-402, это доработанный и усовершенствованный мотор ГАЗ-24Д. Что касается переделки, главная часть пришлась на головку остова, масляную помпу, патрубок выхлопа. Улучшенный 402 двигатель Газель получил новый распределяющий вал, поднимающий вентиль на 9,5мм, вместо девяти на старой модели. Размещение вала распределения снизу, вентили активируются толкателями. В задней части вал уплотнён сальником из верёвки, это минус конструкции, поскольку из-за сборки элемент часто протекает, теряя масло.

Для того времени установка получилась удачной конструкции, мотор надёжен, починка возможна в условиях гаража, качества топлива не требовалось, плюс живучесть. За время эксплуатации недостатки изучены и периодически выходили улучшенные модификации агрегата. Ресурсный потенциал не впечатлял показателями, однако при «щадящей» эксплуатации установка спокойно выходила 250000-300000км.

Основные проблемы 402 двигателя

Автовладелец сталкивается со множеством проблем при эксплуатации мотора 402. Хоть и не прихотлив 402 двигатель при недостатке внимания к нему, несвоевременной замене масла и фильтрующих элементов, вы получите перегревающийся силовой аппарат, который в последствии выйдет из строя.

Главными проблемами движка ЗМЗ 402 являются:

утечка смазочного материала. Пропитанная графитом веревка, которая представляет собой сальник коленвала сзади, при развитии 2500 оборотов дает течь. Случается подобное через 50 000 километров, когда ресурс веревки исчерпается. Поэтому необходимо будет заменить ее; центральная часть головки блока цилиндров подвержена различным искривлениям из-за сильного прогрева мотора

Поэтому важно подкручивать болты и менять прокладку ГБЦ вовремя, чтобы не допустить течи масла через прокладку или выхода из строя головки; дерганья и вибрация мотора при работе на холостых ходах и в обычном режиме. Такое случается из-за неточности проработки деталей на производстве

Коллектор впуска и карбюратор сделаны с небольшими погрешностями в размерах, поэтому они трясутся во время работы, создавая вибрации. Многие автовладельцы переделывают ЗМЗ 402 на инжекторный. Но для подобных экспериментов нужны знания и умение разобраться в конструкции движка;  появление стуков во время работы движка. Свойственно тем моторам, на которых не проводилась регулировка клапанов. Поэтому каждые 15 тысяч километров проводится регулировка тепловых зазоров клапанов. Некоторые опытные механики устанавливают на 402 гидрокомпенсаторы, чтобы водителям не мучится с регулировкой. Иногда проблема заключается не в регулировке. Выходят из строя вкладыши шатунов и распределительный вал; вибрация двигателя. Износ подушек всегда заявляет о себе вибрацией мотора во время движения автомашины, на холостом ходу. Если подушки изнашиваются очень сильно, то вибрация чувствуется в салоне машины. Чем скорее будут заменены подушки, тем лучше. Так как вибрация расшатывает болты и другие детали, что сказывается на жизненном ресурсе самого автомобиля; перегрев двигателя 402. Это частая проблема у движков этой серии. В первую очередь смотря на термостат. Если он показывает нормальную температуру и в рабочем состоянии, то обращаются к помпе прокачки смазывающего средства. Если она в порядке, то возможно проблемы кроются в завоздушенности контура охлаждения. Требуется проверить его и залить новую охлаждающую жидкость.

Отличается этот двигатель и другими недостатками. Такими как плохая фиксация гильз. Быстро выходят из строя приводы клапанов штангового типа. Клапаны могут сами по себе залипать. Это производственная болезнь движка.

В силовые агрегаты серии ЗМЗ 402 заливают только минеральное масло. Использовать синтетические и полусинтетические масла нельзя, потому что они разъедают сальник коленвала. Это приводит к быстрой утечке смазывающего средства.

Многие опытные механики советуют не капиталить движок после пробега в 200000 километров. Так как мотор сам себя выработал, а сам ремонт приведет только к растрате денег. Поэтому лучшим выходом будет замена на такой только с меньшим пробегом или свап на другой движок.

Избежать слишком быстрого капитального ремонта ЗМЗ 402 или появления в сервис-центре помогут ежегодное техническое обслуживание данных моторов. Своевременная замена смазывающего средства, фильтров как воздушных, топливных, так и масляных.

Проведение тюнинга

Многие специалисты придерживаются мнения, что двигатель ЗМЗ 402 не поддается тюнингу, поскольку рассчитан на низовую тягу при крутящем моменте на низких оборотах.

Но для повышения его производительности и эксплуатации можно выделить ряд существенных доработок:

• Как говорилось выше, мотор отличается неплохой геометрией. По этой причине мощность двигателя, по сути, почти полностью зависит от расположения фаз газораспределительного вала. Фазы вала устанавливаются в нейтральном положении. Тяга двигателя на холостых оборотах находится в прямой зависимости от выхлопной системы.
• По причине особой конструкции выхлопной системы на автомобилях с двигателем ЗМЗ 402 инжектор, превысить отметку в четыре тысячи оборотов силовой агрегат просто не способен. Чтобы снять данное ограничение на обороты, с него снимается резонатор и создается прямоточная выхлопная система. Проведение такой доработки позволит значительно повысить мощность мотора на уровне от трех тысяч оборотов коленчатого вала и выше.
• Подобные изменения требуют перенастройки карбюратора под увеличенное количество оборотов и установки более легкого «серединного» вала.

Несмотря на проведение подобных улучшений, на высоких оборотах мотор не будет иметь тяги, аналогичной той, что фиксируется на низких оборотах. Причиной этого становится необычная конструкция головной части цилиндров: так называемая «голова» имеет горизонтально расположенные каналы. Это приводит к тому, что при повышении оборотов поршневая система не получает необходимого количества топливной смеси, в отличие от работы на пониженных оборотах.

По сути, это и является фактором, по которому определяется верхний предел мотора в районе пяти-шести тысяч оборотов коленчатого вала в минуту.

Увеличение мощности двигателя

Чтобы значительно повысить мощность мотора, установленную на нем поршневую систему меняют на аналогичную стомиллиметровую, что приводит к увеличению его объема.

Впрочем, здесь есть и свой минус: такое изменение приводит к увеличению расхода топлива, который и без этого является слишком большим.

Существует еще один эффективный способ тюнинга двигателя ЗМЗ 402 инжектор. С этой целью на месте соединения головки блока цилиндров и впускного коллектора стачиваются металлические выступы и проводится полировка всех впускных каналов.

Конечно, такие доработки слегка изменят ситуацию к лучшему, но не стоит ждать от них чего-то невероятного: вряд ли они оправдают ожиданий автовладельцев.

Причиной этого является то, что подобные доработки направлены на снижение сопротивления движущихся деталей, несмотря на то, что в самой системе двигателя оно и так минимально. Исключением является, разве что, выхлопная система 402 двигателя.

Тюнинг для двигателя ЗМЗ-402

Двигатель ЗМЗ-402 уже довольно старый и для современного водителя он кажется маломощным. Решить эти проблему можно несколькими способами:

Двигатель ЗМЗ-402

• установить новый распределительный вал;
• поменять поршень на облегченный;
• повысить диаметр клапанов;
• применять только синтетические или полусинтетические масла в качестве смазки;
• поставить свечи и высоковольтные провода от иномарок;
• перенастроить выхлопную систему;
• установить более современный карбюратор;
• осуществить проточку маховика.

Другой способ повысить мощность ЗМЗ-402 – расточить блок под гильзы. Для стандартной вариации нужны гильзы диаметром 92 мм, после расточки подойдут даже 100 мм. Но такой тюнинг имеет и недостаток: в блоке цилиндров нарушится температурный режим. Кроме того, у машины повысится расход топлива, который и так слишком большой.

Увеличить количество л. с. можно, отшлифовав головку блока. При таком способе возрастает уровень сжатия, в дальнейшем можно заливать в машину топливо с повышенным октановым числом. Дополнительно улучшить производительность поможет расширение выхлопной трубы и выпускного коллектора.

Инжектор на двигателе ЗМЗ-402

Если нужно значительно повысить эффективность мотора, то самым эффективным вариантом будет установка инжектора вместо карбюратора. Так можно добиться увеличения мощности на 30 л. с. К недостаткам способа относится его трудоемкость и дороговизна.

Независимо от способа тюнинга, автомобиль с двигателем ЗМЗ-402 никогда не превратится в гоночный. Все вышеперечисленные изменения влияют только на сопротивление движущихся деталей, которое в изначальной конструкции и так невысокое. Это надежная и эффективная модель, предназначенная для автомобилей малой грузоподъемности.

Каким может быть код

Разные производители указывают неодинаковое количество букв и цифр в кодах двигателя, что делает их полностью уникальными. Отечественные производители указывают код преимущественно из 6-7 цифр. На иностранных автомобилях индивидуальный код может состоять даже из 18 знаков

В ПТС ранее указывался полный код, поэтому важно, чтобы он полностью совпадал с нанесённым на двигатель. Если двигатель был переустановлен, то рекомендуется во всех поездках иметь подтверждающие документы

Возможно, вас также заинтересует статья, в которой рассказывается о способах получения красивых номеров на авто.

Замена проводки на автомобиле Газель

Причины, вызывающие необходимость замены , заключаются не только в связи с переборкой силового агрегата, но и:

1. Вследствие естественного износа проводов;
2. Расслоения изоляции из-за естественного старения;
3. Механических повреждений (перегибы, задиры);
4. Коротких замыканий в той или иной электроцепи;
5. Окисления контактов и разъемов.

Дополнительные материалы для замены

Помимо покупки новой электропроводки, соответствующие используемому мотору, также подлежат замене:

1. Высоковольтные провода;
2. Электронный коммутатор (в поздних версиях моторов серии ЗМЗ-402);
3. Катушка зажигания;
4. Реле уровня заряда АКБ;
5. Контактная группа блока предохранителей;
6. Замок зажигания.

Места, требующие монтажных работ

Укладка жгута проводов не является сложным делом, тем более, что места их закрепления на раме предусмотрены изначально (желоба, технологические отверстия и т.п.).

Однако, по сложности, работы по замене подразделяются на зоны ответственности:

1. Подкапотное пространство;
2. Салон автомобиля;
3. Задняя часть кузова.

Наиболее простой в плане подключения является задняя часть автомобиля, где требуется лишь закрепить жгут и подключить задние фонари и датчик уровня топлива в бензобаке. Более сложными являются салон и подкапотное пространство.

Устройство — 402 двигателя

Двигатель ЗМЗ-402, это доработанный и усовершенствованный мотор ГАЗ-24Д. Что касается переделки, главная часть пришлась на головку остова, масляную помпу, патрубок выхлопа. Улучшенный 402 двигатель Газель получил новый распределяющий вал, поднимающий вентиль на 9,5мм, вместо девяти на старой модели. Размещение вала распределения снизу, вентили активируются толкателями. В задней части вал уплотнён сальником из верёвки, это минус конструкции, поскольку из-за сборки элемент часто протекает, теряя масло.

Для того времени установка получилась удачной конструкции, мотор надёжен, починка возможна в условиях гаража, качества топлива не требовалось, плюс живучесть. За время эксплуатации недостатки изучены и периодически выходили улучшенные модификации агрегата. Ресурсный потенциал не впечатлял показателями, однако при «щадящей» эксплуатации установка спокойно выходила 250000-300000км.

Головка остова:

Стоимость двигателя «3M3-402»

Предложения о продаже двигателя «3M3-402» фигурируют в ассортименте практически на всех интернет-ресурсах, представляющих вторичный автомобильный рынок. Его стоимость находится в пределах 80-120 тысяч рублей.

https://youtube.com/watch?v=videoseries

Источник
