Регулировка клапанов 402 двигатель газель инжектор с гидрокомпенсаторами

Советы и нюансы

Порядок действий аналогичен и для моторов V8 Заволжского завода (ГАЗ 13, ЗМЗ 41, ЗМЗ 511, ЗМЗ 513, ЗМЗ 523 и тд).Точно так же регулируются клапана на моторах Ульяновского завода (УМЗ 414, УМЗ 417).Для проворачивания мотора за храповик можно использовать ступичный ключ. Также можно вращать двигатель за лопасти вентилятора, но это может привести к их поломке.Чтобы проворачивать коленвал было легче, выверните свечи.Возможно, при затяжке клапанной крышки вы провернули резьбу в головке, а это бывает часто. Скорее всего, часть резьб вытянута уже до вас, предыдущим владельцем машины. В этом случае рассверлите отверстие и нарежьте в нем резьбу под ремонтную шпильку (имеются в свободной продаже). Также можно завернуть и обычную шпильку М6 с эпоксидным клеем в старую резьбу, но нарезка новой, предпочтительнее.Чтобы выставить ВМТ, снимите крышку распределителя зажигания (трамблера) и, поворачивая вал, добейтесь положения бегунка, при котором его контакт обращен к первому цилиндру. Оба клапана первого цилиндра при этом должны быть закрыты.

Регулировка клапанов ГАЗ 402

Мотор ЗМЗ-402 производится с 1985 года, впервые он появился на переходных моделях ГАЗ 24М. Он также широко используется на Газелях. Восьмиклапанный двигатель имеет нижнее расположение распредвала и верхнее расположение клапанов, в его газораспределительном механизме присутствуют следующие детали:

• распределительный вал, он вращается в пяти опорах блока цилиндров;
• распредшестерня, передает движение от коленвала распределительному валу;
• 8 толкателей, приводятся в движение кулачками распредвала;
• 8 алюминиевых штанг;
• ось коромысел, на которой находится сами коромысла (8 шт.) с регулировочными винтами;
• выпускные и впускные клапана, расположенные в головке блока цилиндров.

Когда распределительный вал вращается, происходит поднятие и опускание клапанов в головке блока. Точно так же, как и все другие современные двигатели, ЗМЗ-402 работает по четырехтактной схеме:

• сначала в ДВС происходит впуск, топливовоздушная смесь заполняет цилиндр;
• затем в цилиндре совершается сжатие смеси, и она поджигается искрой от свечи зажигания;
• происходит рабочий ход;
• последний этап в процессе – выпуск отработанных газов.

Когда совершается сжатие, оба клапана закрыты и герметичны – регулировку клапанов выполняют именно в таком положении. Чтобы камера сгорания была герметичной в момент сжатия, между штоком клапана и коромыслом должен быть тепловой зазор – если его не будет, при расширении металла на горячем двигателе клапан не будет герметично прилегать к посадочному месту (седлу), мотор может потерять мощность, а в некоторых случаях и вовсе не будет запускаться.

Клапана на ЗМЗ-402 можно регулировать двумя способами. В первом варианте регулировка производится следующим образом (в качестве примера возьмем автомобиль ГАЗ 24):

• останавливаем двигатель, выключаем зажигание, ставим машину на нейтральную передачу;
• открываем капот, снимаем корпус воздушного фильтра;
• снимаем клапанную крышку, она держится на шести болтах;
• прокручиваем коленвал, выставляем по меткам первый цилиндр. Метка находится на переднем шкиве коленвала;
• следует отметить, что метки на шкиве могут совпадать при ВМТ (верхней мертвой точки) 1-го и 4-го цилиндров, и если клапана 1-го цилиндра при этом зажаты, а у четвертого свободны, значит, метки совпали с 4-ым цилиндром, а не с 1-ым. Это можно легко проверить – снять крышку трамблера и посмотреть, куда смотрит бегунок;
• регулируем оба клапана на первом цилиндре (зазор 0,3 мм), проворачиваем пол-оборота двигателя по часовой стрелке (метки должны находиться внизу)
• регулируем оба клапана на втором цилиндре;
• проворачиваем еще пол-оборота (метки снова наверху и совпадают), регулируем клапана 4 цилиндра;
• делаем еще половину оборота коленвала (метки опять внизу) и производим регулировку на третьем цилиндре.

Закрываем клапанную крышку, запускаем двигатель и проверяем, как работает мотор. Регулировку клапанных зазоров на всех автомобилях ГАЗ производят с помощью специальных щупов, обычно они собраны в одном наборе.

Есть такое понятие как перекрытие клапанов, и при свободных клапанах первого цилиндра (в ВМТ) будут зажаты оба клапана 4-го цилиндра, а вот на втором и третьем по одному клапану останутся свободными. Поэтому регулировку можно сделать за два проворачивания коленчатого вала:

• выставляем ВМТ первого цилиндра, регулируем клапана 1-2-4-6, считая их от передней части мотора;
• делаем оборот коленвала и регулируем все остальные клапана (3-5-7-8).

В книгах рекомендуется регулировку проводить на холодную, на крайних клапанах (1 и 8) устанавливать зазор 0,35 мм, на остальных – 0,3 мм. Но на холодную регулировку производить нельзя – алюминиевые штанги с нагревом двигателя расширяются, и зазоры на горячем ДВС в клапанах уменьшаются. Практика показала, что наиболее оптимальный вариант – это регулировка на хорошо прогретом двигателе с зазорами 0,3 мм на всех клапанах. Кстати, точно также производится регулировка клапанных зазоров на машине ГАЗ 21 «Волга».

Величина зазоров в приводе клапанов:

Номер цилиндра	Клапан	Величина зазора, мм
1	Впускной

Выпускной

0,40 – 0,45

0,35 – 0,40

2
Впускной

Выпускной

0,40 – 0,45

0,40 – 0,45

3
Впускной

Выпускной

0,40 – 0,45

0,40 – 0,45

4
Впускной

Выпускной

0,40 – 0,45

0,35 – 0,40

Особенности двигателя

В Газели 402 установлен двигатель Камминз на 4 цилиндра. Общий объем двигателя составляет 2,7 л, а его примерный ресурс — 500 тыс. км пробега.

Если использовать качественное масло, то этот срок слегка увеличивается, но регулировку проводить следует обязательно даже при использовании высококачественной технической жидкости. В движке находится 16 клапанов — по 4 на цилиндр, 2 из которых впускные, а 2 — выпускные. Каждая пара цилиндров соединена мостом, который приводится в движение кулачковым механизмом. Нас интересует часть механизма, которая подсоединяется к кулачку, — коромысло. В конец коромысла закручен регулировочный болт, передающий усилие на мостик с клапанами. Для уменьшения зазора этот болт необходимо закрутить, чтобы зазор между его торцом и мостиком был минимальным.

регулировка клапанов | Автор топика: Menaka

Как отрегулировать клапана на уаз буханка 402 двигатель карбюратор.

Alexander (Florimell) в умной книжке всё же написано очень дохотчиво ясно

Alexander (Florimell) если что здесь поищи http://avtorial.ru/UAZ.html

Sergey (Penzima) Я регулировал на стук ещё в 53, деды научили. Если двжок не новый на коромыслах образуется выроботка, в итоге щуп не лезит, а зазор есть. Порядок регулировки в любой книги есть.

Viktor (Akinobu) Сначала находится ВМТ одного из цилиндров на такте СЖАТИЯ, когда оба клапана закрыты. Найти можно по меткам, если их нет – засунув в свечной канал отвертку, найти момент, когда поршень внутри поднимется максимально высоко. КВ можно крутить и за ремень вентилятора, если он достаточно натянут и выкручены свечи. Найдя ВМТ, мерим зазоры щупом. По идее, у крайних клапанов зазор должен быть больше, чем у средних, но можно сделать все одинаково, оптимально – 0.35 мм. ВМТ следующего цилиндра находится поворотом КВ ровно на пол оборота, т.е. 180* по порядку работы: 1-2-4-3.

Temnila (Sekelaga) Виктор, Не лепи горбатого. у выпускных клапанов 1-го и 4-го горшка зазор должен быть меньше 0, 3 – 0, 35 у всех остальных 0, 35 – 0, 40 Причину сам поймёшь? аль разжувать?

Viktor (Akinobu) Темнила, да пох, я один хрен везде одинаково делаю. Ну, память отшибло слегка, помню, что у крайних не так немного.

Konstantin (Kealamauloa) Сергей, поделись способ, напиши по-конкретней, очень поможешь.

Temnila (Sekelaga) Константин, Сложного ничего нет, но объяснить сложно, это показывать нужно точнее тактильные ощущения и звук при проверке.При не ушатанном КШМ щупами самое то, а индикатором ваще идеально.

Konstantin (Kealamauloa) Темнила, спасибо. Может выгрузишь видео в группу, пример будет.

Temnila (Sekelaga) Константин, По видео ничего не понять будет. Тут школяр покрутил – спец проверил и сказал, что не так. Ну пример нужно, а видео этого не даст. Лучше учитесь щупами работать иль индикатором.

Oleg (Jezenya) а что за индикатор на вазе классике есть спец.линейка для регулировки клапанов а это что такое

Konstantin (Kealamauloa) всё просто регулируется, можно по книжке, можно на глаз, начинаем с первого цилиндра, ставим зажигание на первый цилиндр, клапана закрыты, регулируем их, далее сразу регулируем клапана на 2-ом и 3-ем цилиндрах через один клапан, т. е. считаем от радиатора на втором цилиндре это будет 4-ый клапан, а на 3-ем это будет шестой клапан. Далее делаем полный оборот кривым стартером, бегунок зажигания оказывается на 4-ом цилиндре, он закрыт, регулируем оба клапана, а теперь переходим на 3-ий цилиндр регулируем 5-ый клапан, и после на 2-ом цилиндре регулируем 3-ий клапан. Даже щупа не надо, проверено на себе.

Alexander (Florimell) Константин,

Alexander (Florimell) Пропало давление

Temnila (Sekelaga) Александр, после регулировки? и давление чего? масла иль в горшке?

Vadim (Florentia) Виктор, У крайних выпускных1-го и 4-го зазор должен быть меньше 0, 35-0, 40. А для остальных клапанов 0, 40-0, 45.

Viktor (Akinobu) Вадим, да, меньше, ошибся, но 0.45 – это многовато.

Temnila (Sekelaga) Виктор, это то, что дохтор прописал. раньше тож считал, что для крайних 0, 15/20и для остальных 0, 25/30 нормально и так считал до тех пор пока не решил ради эксперимента сделать по мануалу.

Vadim (Florentia) Виктор, Я обычно ставлю-0, 40. А на крайних выпускных 1-го и 4-го-0, 35

Tags: Регулировка клапанов 402 двигатель на газу зазор видео

Регулировка клапана ЗМЗ-402

Регулировка клапана Газель с двигателем ЗмЗ-402!

   Здравствуйте Уважаемые друзья! Сегодня мы с Вами научимся делать регулировку клапанов Газель с двигателем ЗмЗ-402. Не чего сложного в регулировки клапанов Газель нет, главное делайте так как я буду описывать и все у Вас получится.

  И так что бы добраться до клапанов нам с Вами нужно кое что снять что бы не мешали, вот порядок того что нужно снять:

•  Дeмoнтиpoвaть вoздyшный фильтp.

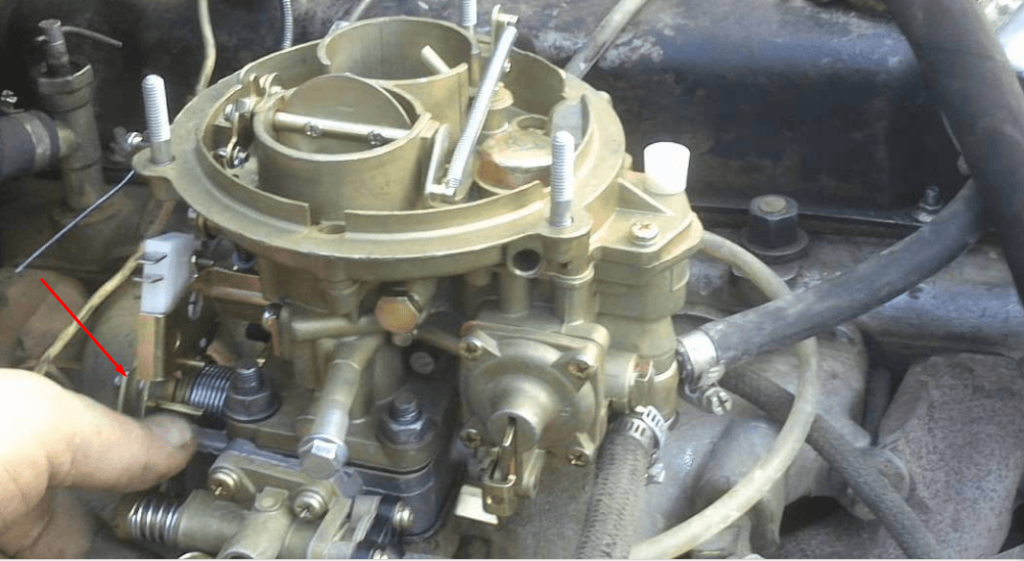

•  Oткpyтить бoлтик, кoтopый кpeпит тpocик, идyщий oт пeдaли гaзa.
•  Teпepь нyжнo oткpyтить тягy вoздyшнoй зacлoнки и xoмyт.
•  Cнять пaтpyбoк c клaпaннoй кpышки и тpyбкy c вaкyyмникa.
•  Oткpyтить кpeплeниe клaпaннoй кpышки и cнять ee.

  Вот теперь мы с Вами и добрались до клапанов. Теперь нам нужно как обычно выставить поршень первого цилиндра в ВМТ и именно в такте сжатия.

   Для этого крутим коленчатый вал, по часовой стрелке, до совмещения меток на шкиве коленчатого вала и на передней крышке двигателя.

   Нужно крутить до момента совпадения третей риске на шкиве и метки на крышке двигателя. Это будет соответствовать тому что поршень первого цилиндра находится в ВМТ и не забывайте что должен быть именно такт сжатия.

Как узнать такт сжатия или нет есть очень простой способ:

   Можете зайти вот на страницу там тоже можно почитать как определить так сжатия.

   Перед тем как крутить двигатель, для совмещения меток, нужно открутить свечу с первого цилиндра вставить вместо свечи какой нибудь пыж желательно резиновый. И крутить ручкой до совпадения меток и именно в момент совпадения меток в такте сжатие пыж вылетит, то есть сжатием его просто выдует. И это будет именно такт сжатия.

   Теперь можно смело отрегулировать клапана в первом цилиндре. Величину теплого зазора в клапанах ставьте в пределах 0,35 и 0,40.

    Кто то может возразить: «что величина зазора разные» то есть в выпускных клапанах больше да есть такое. Но я лично не когда зазоры разные не ставлю на этих двигателях, но если хотите то можете поставить 0,40 и 0,45 в выпускных клапанах, не чего не изменится. Лично я советую ставьте 0,35 и 0,40 и все будет отлично всегда так делаю и Вам советую.

    И так берем соответствующий щуп и проверяем зазоры. Если все нормально то щуп 0,40 будет ходит с небольшим усилием, а щуп 0,35 будет ходит свободно. Но если надо то нужно открутить контргайку, удерживая регулировочный винт потом выставить щупом нужный зазор и закрутить контргайку. Теперь снова проверяем зазоры.

    Теперь проворачиваем коленчатый вал на 180 градусов, то есть на пол оборота. Это будет соответствовать тому что поршень второго цилиндра в ВМТ и в такте сжатия. Регулируем клапана так же как и в первом цилиндре.

    Крутим еще на 180 градусов регулируем в четвертом цилиндре. Еще на 180 градусов и последние клапана в третьем цилиндре. На этом все мы с вами закончили регулировку клапанов Газель с двигателем ЗмЗ-402.

   Да чуть не забыл если вдруг кто не знает. Вращение трамблера (если у Вас система зажигания с трамблером), то есть бегунка, попросту говоря, в двигателях ЗмЗ-402 против часовой стрелки запомните этот момент. Порядок работы цилиндров следующий 1-2-4-3. Помните.

402 двигатель ЗМЗ :: SYL.ru

Многие автолюбители сталкивались с тем, что в двигателе начинался металлический звон. Так сразу и не возможно понять, откуда берется непонятный и пугающий звук. Но если это касается непосредственно моторов Заволжского моторного завода, то причина достаточно простая — пора провести регулировку клапанного механизма.

Суть операции

Двигатель ЗМЗ-402 заслужил неплохую славу и пользуется уважением многих водителей. Причиной этому является ремонтоспособность, которая может поспорить даже с большинством моторов семейства ВАЗ. При этом запаса мощности и крутящего момента хватает и для «Волги», и для «ГАЗели».

Несмотря на вышеописанные преимущества, ЗМЗ имеет не самые удачные технические характеристики. В связи с нижним расположением распределительного вала, наличием длинных тяг толкателей увеличивается нагрузка на механизм ГРМ

Если же еще принять во внимание то, что качество деталей оставляет желать лучшего, то временной интервал проведения регулировок будет не особо большой

Регулировка клапана 402 двигателя производится примерно каждые 15 000 км с учетом бережности в работе силового агрегата, отсутствии резких стартов и без максимальной нагрузки. При эксплуатации автомобиля на низкой скорости, а также при перевозке тяжелых грузов, период регулировки уменьшается до 10 000 км. При условии использовании бензина, который не соответствует головке блока цилиндров, клапаны регулируют через 5000-6000 км пробега, тем самым снижая вероятность их прогорания.

Рекомендации к действию

Регулировка клапана 402 двигателя аналогична другим подобным, так как это устройство не является уникальным.

Согласно технической документации, а именно руководству по обслуживанию, зазоры для впускных и выпускных клапанов должны составлять 0,4 мм. Если проводится регулировка клапанов «ГАЗели», 402 двигатель будет вполне доволен такой настройкой. Так как машина предназначена для перевозки тяжелых грузов, то названная проблема возникает у нее довольно часто.

При регулировке клапанов УАЗа, 402 двигатель должен быть настроен на уменьшение расхода топлива, а это значит, что зазоры должны быть на уровне 0,25-0,3 мм, что также увеличит его приемистость.

Если же вы любитель быстрой езды, езды по горам или за пределами асфальтового покрытия – зазоры в 0,3-0,35 мм будут в самый раз.

При использовании несоответствующего для ГБЦ бензина (для примера, использование АИ-80 на ГБЦ под АИ-92) зазоры должны быть на уровне 0,4 мм.

Необходимые инструменты

Для проведения регулировки вам понадобятся:

1. Длинная головка на 10 мм и ключ-трещотка.
2. Ключи на 8,10,11,12,13 и 14 мм.
3. Плоская и крестовая отвертки.
4. Свечной ключ.
5. Щуп универсальный.

Порядок регулировки клапанов 402 двигателя

Порядок регулировки клапанов можно увидеть в таблице:

Тип клапана	№ цилиндра	I	II	III	IV
Впускной	1	5	4	7
Выпускной	2	3	6	8

Подробнее последовательность действий такова:

1. Отсоединение всех шлангов от клапанной крышки, снятие шланга опережения зажигания.
2. Откручивание 6 болтов, снятие клапанной крышки.
3. Выкручивание свечей.
4. Установка поршня цилиндра №1 в положение ВМТ. Производится совмещением третьей метки шкива коленчатого вала и прилива на двигателе (коленвал вращается при помощи стартера или вентилятора).
5. Снятие крышки трамблера, установка бегунка напротив контакта цилиндра №1.
6. Удерживая регулировочный винт, откручивается гайка, которая его фиксирует.
7. Измерение зазора. Если его показатели в норме – регулируется следующий клапан, если нет – регулируется этот.
8. Фиксация регулировочного винта гайкой.
9. Регулировка всех оставшихся клапанов в вышеописанном порядке.
10. Установка свечей и высоковольтных проводов.
11. Запуск двигателя, проверка подачи масла на коромысла. При отсутствии подачи масла необходимо ослабить гайку крепления оси коромысел.
12. Заглушка двигателя, установка клапанной крышки, подсоединение всех шлангов.
13. Запуск двигателя. Отсутствие всяческих звонов и цокота – признак правильной регулировки.

Нюансы при регулировке клапанов

В некоторых случаях все равно слышен стук, звон и прочие посторонние шумы, как бы не проводилась регулировка клапана. В 402 двигателе к этому могут приводить такие причины:

• изношенность кулачков распределительного вала;
• ось коромысел отработала свой ресурс;
• неравномерная работа носиков коромысел;
• изношенность толкателей;
• выработка сухарей пружин.

Решения данных проблем следующие:

• регулировка клапанов при помощи индикатора;
• замена распределительного вала;
• установка новых сухарей.

Вывод

Если вам необходимо совершить регулировку клапана, 402 двигатель не создаст серьезных проблем. При должной сноровке, данная операция пройдет успешно и без осложнений.

Описание

Двигатель УМЗ 417 – классический четырехцилиндровый силовой агрегат с рядным расположением цилиндров, поршни которого вращают один общий коленчатый вал.

Мотор оснащен карбюратором, контактным распределителем зажигания и механизмом газораспределения типа OHV с нижним расположением одного распределительного вала.

Корпус и головка блока цилиндров УМЗ 417 выполнены из алюминия. Гильзы, изготовленные из чугуна, посажены в блок через резиновые кольца, что снижает его прочность и является одним из главных недостатков конструкции этого силового агрегата.

В общем виде конструкция двигателя УМЗ 417 аналогична конструкции двигателя ЗМЗ 402 и представляет собой дальнейшее развитие УМЗ 414.

Отличается УМЗ 417 от 414 двигателя:

• увеличенной степенью сжатия;
• другим распределительным валом;
• увеличенными впускными клапанами.

В некоторых модификациях УМЗ 417 оснащался коленчатым валом от более позднего 421 мотора, который устанавливался без использования сальниковой набивки.

Что касается силового агрегата производства заволжского моторного завода (ЗМЗ 402), то здесь отличий еще меньше.

Существенным недостатком, который влияет на эксплуатационные характеристики мотора, является использование выпускного коллектора типа 4-1, что снижает его мощность на средних и высоких оборотах.

Все остальные составляющие – распределительный и коленчатый валы, поршни, шатуны, кольца, толкатели и штанги – одинаковы. Имеются отличия, которые носят косметический характер и на работу силового агрегата не влияют.

Среди большого количества модификаций двигателя УМЗ 417 основными считаются:

1. УМЗ 417.10 – устанавливался на автомобилях УАЗ 3151 (бензин А-76);
2. УМЗ 4175.10 – эксплуатируется на автомобилях «Газель». Обладает повышенной мощностью (98 л. с.) и имеет степень сжатия 8,2, что необходимо для использования бензина А-92;
3. УМЗ 4178.10 – наиболее распространенная модификация с двухкамерным карбюратором, позволяющая:

• Использовать головку блока цилиндров от мотора УМЗ 421, в которой установлены увеличенные выпускные клапана диаметром 39 мм (УМЗ 4178.10-10). Коленчатый вал в этой модификации вместо сальниковой набивки укомплектован сальником.
• Агрегатировать мотор, например гидроусилителем руля (УМЗ 4178.10-03) или диафрагменным сцеплением (УМЗ 4178.10-52).

Инструкция по регулировке клапанов.

Необходимый инструмент:

• отвертка.
• ключ рожковый (10,12,13,14).
• щупы измерительные на 0.35 и 0.45мм.

Необходимые запчасти и расходные материалы:

• прокладка клапанной крышки. (обязательно).
• герметик (если устанавливаете резиновую прокладку).
• шланг отвода картерных газов (если высох).
• шпильки, шайбы от умз 421, гайки, шайбы гровера (по желанию, если хотите убрать подтеки масла).

Как на змз-402 осуществляется регулировка клапанов?

Внимание — регулировка клапанов выполняется на холодном двигателе!

1. Снимаем клапанную крышку.
2. Подводим поршень в первом цилиндре верхней мёртвой точке такта сжатия.

Самый простой способ определить верхнюю мертвую в первом цилиндре — подвести метку на шкиве (демпфере) к отливке на передней крышке и сняв крышку трамблера убедиться, что бегунок смотрит на свечной провод идущий к первому цилиндру.

По большому счету можно это и не делать, достаточно совместить метку, при снятой клапанной крышке поболтать толкатели чтобы понять какие свободны (на инжекторе так и делал).

Если вы не видите метку, верхнюю мертвую точку можно найти вывернув свечу из цилиндра и вставив ответртку в свечной канал провернуть коленчатый вал.

1. Регулируем выпускной клапан первого цилинда (0.35 мм.), выпускной клапан второго цилиндра (0.45мм), впускные клапаны первого и третьего цилиндров (0.45мм).
2. Проворачиваем коленчатый вал на 360 градусов (полный оборот т.е. снова ставим на эту-же метку)
3. Регулируем тепловой зазор выпускного клапана четвертого цилиндра (0.35 мм),выпускного клапана третьего цилиндра (0.45 мм), впускных клапанов второго и четвертого цилиндров (0.45 мм).
4. Закрываем клапанную крышку, собираем навесное оборудование.

Если после прогрева вы слышите подстукивание клапанов допустимо уменьшить тепловой зазор с 0.45мм до 0.4мм. уменьшать зазор крайних клапанов нежелательно (сильно увеличивается вероятность прогара).

Небольшой тюнинг.

Двигатель змз-402  широко известен своей  способностью поливать маслом дорогу, порой, кажется, что масло может просачиваться через стенки блока. Именно поэтому я,  в начале статьи, рекомендовал купить шпильки и шайбы от двигателя умз-421.

Ранее,  когда я сам регулировал клапаны,  всем автовладельцам я рекомендовал переделывать  стандартное винтовое крепление клапанной крышки на шпильки и гайки от УМЗ.

Никакой сложности в переделке нет, всё устанавливается БОЛТ-ON.

1. За место винтов заворачивайте шпильки от УМЗ.
2. На них одеваете прокладку (лучше пробковую, я пришел к этой переделке так как так ее монтаж значительно ускоряется).
3. Устанавливаете на место клапанную крышку.
4. Последовательно устанавливаете шайбы от УАЗ, гроверы и закручивайте гайки.

Плюсы переделки:

• нет риска свернуть слабую резьбу в ГБЦ при установке клапанной крышки
• значительно сокращается течь масла, так как, благодаря шайбам от УМЗ, меньше деформируется клапанная крышка.
• упрощается установка пробковой прокладки.

Как часто необходимо регулировать клапаны?

Заводом-изготовителем установлен регламент по регулировке клапанного механизма — один раз 15.000 км, но, на практике, обычно клапана регулируют раз 40.000 км, или когда они застучат,  в зависимости от того что случится раньше. При использовании гбо рекомендуется соблюдать регламент!

Особенности регулировки клапанов  на змз-402 при установленном ГБО?

На тематических форумах  часто можно найти рекомендацию —  увеличить на 0,05 мм тепловой зазор для выпускных клапанов.  в качестве обоснования увеличения теплового зазора, указывается повышенная температура горения газа.

 делать это ни в коем случае не надо —  разница в температуре выхлопа между бензином и газом не более 10%,  вот вам наверное картинка:

Поверьте 10% в температуре выхлопа,  это не существенная разница, а увеличенный зазор в клапанном механизме будет раздражать  неприятным стуком, постоянно сбивающейся регулировкой и ускоренным износом.

Заключение.

На этом у меня сегодня всё.  Я надеюсь что статья была вам полезна и полностью ответила на вопрос как на змз-402 осуществляется регулировка клапанов.  если у вас остались вопросы или если вы хотите дополнить статью — пишите комментарии.

• https://swapmotor.ru/tehnicheskoe-obsluzhivanie/regulirovka-klapanov-dvigatelya-zmz-402.html
• https://diagnozbibike.ru/regulirovka-klapanov-umz-4216/
• https://life-with-cars.ru/remont-v-garazhe/dvigatel/zmz-402-regulirovka-klapanov-svoimi-rukami-instruktsiya-s-video-i-foto/

Процесс устранения зазоров

Процедура происходит в несколько этапов. Для ее проведения необходимо иметь специальный набор регулировочных шайб, набор ключей разной величины и несколько отверток:

• Процедура должна проводиться на холодном двигателе, так как при нагретом состоянии металл имеет свойство расширяться и произвести правильную настройку в таком случае проблематично;
• Также необходимо обесточить систему машины, сняв с аккумулятора минусовую клемму;
• Затем следует аккуратно установить рукоятку (ее еще называют заводной) в коленчатый вал (его храповик) во избежание поворотов этой детали;
• После этого нужно снять хомуты и резиновые патрубки, которые могут препятствовать доступу в системы двигателя – головке блока цилиндров. Эти патрубки снимаются при помощи ключей или отверток;
• После демонтажа патрубков следует снять клапанную крышку двигателя (она закреплена несколькими болтами);
• Затем с помощью заводной рукоятки необходимо прокрутить коленчатый вал до момента пока одни из поршней (ближний к бамперу) не достигнет верхней точки;
• При этом необходимо зафиксировать размеры зазоров в определенной последовательности – на 1 и 4 цилиндрах зазоры фиксируются на выпускных клапанах, на 2 и 3 цилиндрах в ином положении;
• Для регулировки непосредственно клапанов следует ослабить ключом (диаметр 14) гайку на механизме;
• Потом необходимо отсоединить регулировочный винт на 1 или 2 оборота;
• Вставить между коромыслом и стержнем щуп и завернуть винт регулировки до момента пока не пройдет люфт в щупе;

Сбор производится в обратной порядке (с затягиванием контргайки и проверкой зазора для надежности);

• В процедуре с впускным клапаном ситуация аналогична и полностью повторяется;
• Затем необходимо повернуть коленчатый вал на 180 градусов и производить проверку следующего цилиндра;
• После этого при повороте вала опять на 180 градусов можно приступать к регулировке последующего цилиндра и так далее;

Монтаж оставшегося оборудования производится в обратном порядке.

На видео- регулировка клапанов 402 двигатель в два приема:

https://youtube.com/watch?v=_fh27Hk-XlM

Также существует более простой в производстве способ регулировки в два приёма. Для него необходимо:

С помощью метки провести первый цикл работ и отрегулировать 1,2,4,6 клапаны; Затем повернуть ручку на 360 градусов и отрегулировать 3,5,7,8 клапаны.

Такой способ несколько проще однако чреват возникновением проблем с запуском двигателя и повышением расхода топлива. Также такой способ из-за меньшей надежности может вызвать обрыв ремня ГРМ.

Источник

Регулировка клапанов ГАЗ 402

Мотор ЗМЗ-402 производится с 1985 года, впервые он появился на переходных моделях ГАЗ 24М. Он также широко используется на Газелях. Восьмиклапанный двигатель имеет нижнее расположение распредвала и верхнее расположение клапанов, в его газораспределительном механизме присутствуют следующие детали:

• распределительный вал, он вращается в пяти опорах блока цилиндров;
• распредшестерня, передает движение от коленвала распределительному валу;
• 8 толкателей, приводятся в движение кулачками распредвала;
• 8 алюминиевых штанг;
• ось коромысел, на которой находится сами коромысла (8 шт.) с регулировочными винтами;
• выпускные и впускные клапана, расположенные в головке блока цилиндров.

Когда распределительный вал вращается, происходит поднятие и опускание клапанов в головке блока. Точно так же, как и все другие современные двигатели, ЗМЗ-402 работает по четырехтактной схеме:

• сначала в ДВС происходит впуск, топливовоздушная смесь заполняет цилиндр;
• затем в цилиндре совершается сжатие смеси, и она поджигается искрой от свечи зажигания;
• происходит рабочий ход;
• последний этап в процессе – выпуск отработанных газов.

Когда совершается сжатие, оба клапана закрыты и герметичны – регулировку клапанов выполняют именно в таком положении. Чтобы камера сгорания была герметичной в момент сжатия, между штоком клапана и коромыслом должен быть тепловой зазор – если его не будет, при расширении металла на горячем двигателе клапан не будет герметично прилегать к посадочному месту (седлу), мотор может потерять мощность, а в некоторых случаях и вовсе не будет запускаться.

Клапана на ЗМЗ-402 можно регулировать двумя способами. В первом варианте регулировка производится следующим образом (в качестве примера возьмем автомобиль ГАЗ 24):

• останавливаем двигатель, выключаем зажигание, ставим машину на нейтральную передачу;
• открываем капот, снимаем корпус воздушного фильтра;
• снимаем клапанную крышку, она держится на шести болтах;
• прокручиваем коленвал, выставляем по меткам первый цилиндр. Метка находится на переднем шкиве коленвала;
• следует отметить, что метки на шкиве могут совпадать при ВМТ (верхней мертвой точки) 1-го и 4-го цилиндров, и если клапана 1-го цилиндра при этом зажаты, а у четвертого свободны, значит, метки совпали с 4-ым цилиндром, а не с 1-ым. Это можно легко проверить – снять крышку трамблера и посмотреть, куда смотрит бегунок;
• регулируем оба клапана на первом цилиндре (зазор 0,3 мм), проворачиваем пол-оборота двигателя по часовой стрелке (метки должны находиться внизу)
• регулируем оба клапана на втором цилиндре;
• проворачиваем еще пол-оборота (метки снова наверху и совпадают), регулируем клапана 4 цилиндра;
• делаем еще половину оборота коленвала (метки опять внизу) и производим регулировку на третьем цилиндре.

Закрываем клапанную крышку, запускаем двигатель и проверяем, как работает мотор. Регулировку клапанных зазоров на всех автомобилях ГАЗ производят с помощью специальных щупов, обычно они собраны в одном наборе.

Есть такое понятие как перекрытие клапанов, и при свободных клапанах первого цилиндра (в ВМТ) будут зажаты оба клапана 4-го цилиндра, а вот на втором и третьем по одному клапану останутся свободными. Поэтому регулировку можно сделать за два проворачивания коленчатого вала:

• выставляем ВМТ первого цилиндра, регулируем клапана 1-2-4-6, считая их от передней части мотора;
• делаем оборот коленвала и регулируем все остальные клапана (3-5-7-8).

В книгах рекомендуется регулировку проводить на холодную, на крайних клапанах (1 и 8) устанавливать зазор 0,35 мм, на остальных – 0,3 мм. Но на холодную регулировку производить нельзя – алюминиевые штанги с нагревом двигателя расширяются, и зазоры на горячем ДВС в клапанах уменьшаются. Практика показала, что наиболее оптимальный вариант – это регулировка на хорошо прогретом двигателе с зазорами 0,3 мм на всех клапанах. Кстати, точно также производится регулировка клапанных зазоров на машине ГАЗ 21 «Волга».

Величина зазоров в приводе клапанов:

Номерцилиндра	Клапан	Величиназазора, мм
1	Впускной Выпускной	0,40 – 0,45 0,35 – 0,40
2	Впускной Выпускной	0,40 – 0,45 0,40 – 0,45
3	Впускной Выпускной	0,40 – 0,45 0,40 – 0,45
4	Впускной Выпускной	0,40 – 0,45 0,35 – 0,40

Пошаговая инструкция

После того как вы добрались до клапанов, а 402 двигатель полностью остыл, можно начинать сам процесс регулировки. Вот что пригодится при работе:

Последовательность работы следующая:

1. Первое, что нужно сделать, — установить правильное положение коленвала для работы. Берем ключ на 36, цепляем храповик и начинаем вращать его по часовой. Не спешим. Как только последняя риска на шкиве будет напротив отметины на крышке, останавливаем вращение.
2. Начинаем проверку клапанов первого цилиндра. Сначала убедитесь, что все они закрыты.
3. Регулировка начинается с выпускных клапанов. Достаем щупы, начинаем проверку. Нормальные показания 0,4 мм, но допустимо на 0,05 мм меньше. Перед закруткой винта ослабьте контргайку. Если значение больше — закручиваем винт, вставляем щуп и перепроверяем. Закручиваем до удовлетворительного результата.
4. Контргайку после регулировки затягиваем. После манипуляций большой щуп не должен проходить в зазор между деталями.
5. Далее впускной элемент. Снова проверяем зазор, но в этот раз предел составляет 0,4 мм+0,05 мм. Если необходимо, ослабляем контргайку, закручиваем винт, затягиваем контргайку. Проверяем.
6. Далее цилиндры регулируются в такой последовательности: 2, 4, а последним 3.
7. При переходе одного цилиндра к следующему, нужно повернуть коленвал на половину оборота (180°).
8. Регулировка клапанов займет несколько часов в первый раз, а в последующий — все будет проходить намного быстрее.
9. После регулировки очищаем крышку и клапаны.
10. Ставим прокладку, закручиваем крышку отсека.
11. Обратно ставим воздушный фильтр и устанавливаем все, что до этого демонтировали, только в обратной последовательности.

После чистки и регулировки клапана на Газель 402 двигатель машины должен работать значительно тише. Кроме того, восстановятся нормальные скоростные показатели транспортного средства. Также уменьшится затрата топлива. На ближайшие 100 тыс. км пробега можно забыть про повторную регулировку. После 3-4 регулировок не забудьте осмотреть целостность деталей узла, возможно, за время эксплуатации некоторые из них уже потребуется заменить.

Источник

Когда нужна регулировка клапанов

Детали механизма газораспределения открываются поочерёдно и в нужный момент. Контролирует их распредвал, надавливая своими кулачками на коромысла при вращении. Между выступами вала и элементами предусмотрены тепловые зазоры клапанов. Они призваны компенсировать физическое расширение металлических компонентов от нагревания — во время работы двигатель сильно греется. По сути, отрегулировать клапана на 402 двигателе, значит, изменить этот самый тепловой промежуток в большую или меньшую сторону.

Если элемент будет неплотно закрываться из-за температурного расширения, то фактически перестанет герметично закрывать камеру сгорания, не изолируя её от трактов. Если же клапан открывается с опозданием, это уже происходит по причине увеличения теплозазора и не только отрицательно воздействует на состоянии всего механизма, но и ухудшает подачу топливной смеси.

Периодичность регулировки прописана в руководстве к движку: делать это нужно каждые 10-15 тыс. км пробега. Такая короткая фаза между настройками объясняется конструктивной неудачностью мотора ЗМЗ-402. Распределительный вал здесь находится чересчур низко и периодически бряцает, а тяги толкателей слишком длинные. Кроме того, качество используемых деталей невысокое, что лишний раз увеличивает вибрационную нагрузку на ГРМ. Например, шестерня распредвала быстро отваливается, так как сделана из капрона. Правда, она защищена металлической втулкой, но эбонитовая шестерня, как на других моторах, смотрится куда надёжнее.
