Как поменять прокладку клапанной крышки на ваз 2114: когда это нужно и как это сделать

Как провести замену?

Отечественные автомобили не совершенны, со временем можно заметить, что из-под прокладки подтекает масло. В таком случае просто необходимо производить замену. Конечно, можно попробовать затянуть болты покрепче, но вряд ли это поможет решить проблему. Если вы задаетесь вопросом о том, как поменять прокладку клапанной крышки на ваз 2114, то стоит действовать последовательно. С такой задачей, как замена прокладки клапанной крышки 2114, сможет справиться каждый.

Последовательность ваших действий должна быть следующей:

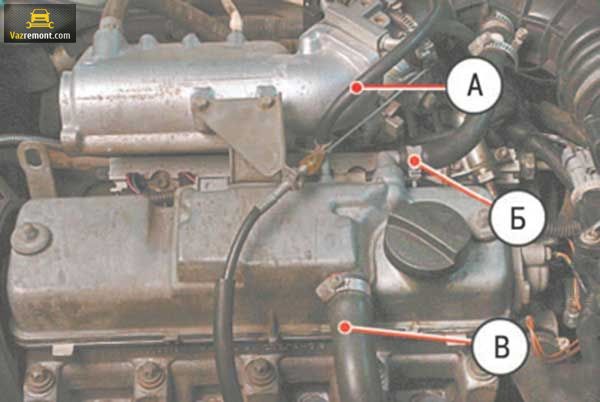

1. Для начала потребуется ослабить хомуты, отсоединить шланги.

Отсоединение шлангов

1. Следующим шагом станет снятие стопорной пластины, снятие конца троса.

Снятие троса акселератора

Потребуется открутить болты, которые позволяют закрутить кронштейн троса.

Снятие кронштейна

Вы увидите две гайки, которые также нужно будет открутить и снять, также как и резинки, которые используются для уплотнения.

Откручиваем гайки крепления клапанной крышки

Можно снимать клапанную крышку.

Снимаем клапанную крышку

Старая деталь снимается, а новая ставится.

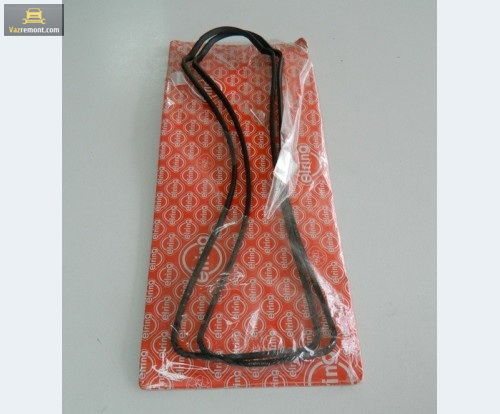

Новая прокладка

Что нужно для замены прокладки клапанной крышки?

Инструмент:

• торцовый ключ на 10 мм
• плоскогубцы или отвертка (зависит от того какие на Вашем Лачетти стоят хомуты)
• желательно динамометрический ключ. Если нет, тогда можно и без него

Материалы:

• Собственно, сама прокладка.
• Герметик. Многие с «пеной у рта» доказывают, что силиконовый использовать нельзя, потому что можно «отравить» датчик кислорода. Это утверждение не совсем соответствует действительности. Силиконовые герметики бывают разные. Поэтому, покупайте тот, на тюбике которого есть надпись:»Безопасный для кислородных датчиков». Либо можно определить по запаху герметика — не должно быть характерного запаха уксуса, а в идеале — не должно быть никакого запаха вообще! Как правило, производители автомобильных герметиков практически уже не производят опасных для датчиков силиконов. Если всё же боитесь использовать силиконовые герметики, тогда возьмите любые другие. Но я остановил свой выбор все-таки на силиконовом герметике — у них масса преимуществ перед альтернативными, начиная от лучшей адгезии и долговечности и, заканчивая высокой степенью эластичности, которая дает возможность применять его также на подвижных конструкциях, не снижая при этом качество заделки стыков. Также прочитайте инструкцию, чтобы после застывания, герметик выдерживал высокую температуру.
• уплотнительные колечки под болты — 15шт. Можно использовать КАМАЗовские, белые из силикона. Я допустим нашёл красные силиконовые колечки. Даже не знаю от чего они, но стоят в разы дешевле оригинальных.
• желательно купить сразу пару болтов про запас, чтобы потом не бегать в магазин снова, так как они очень легко ломаются!
• какое-нибудь моющее средство для мойки клапанной крышки. У меня было вот это. Быстро и удобно.

Внимание! Такие колечки под болты, как у меня, имеют номер 96353007. Они ставились до 2011 года

После 2011 года стоят колечки нового образца под номером 25185121. Они не взаимозаменяемы!!! Вот фото колечек после 2011 года.

В период 2011 — 2012 годов могли устанавливаться уплотнители болтов как первого варианта, так и второго. Поэтому перед заказом запчастей лучше проверить, что установлено на Вашем авто.

Каков результат использования герметика

Я решил самостоятельно проверить на практике, что будет если взять и намазать хорошим слоем герметика клапанную крышку, а затем прикрутить ее так, как это делают большинство автовладельцев – обычным трещоточным ключом.

Гаражные «мастера» довольно часто считают, что герметика много не бывает и стараются как можно обильнее его намазать. Затем, не читая инструкцию сразу же сопрягают и прижимают поверхность. Ну, а потом, ознакомившись с последовательностью затягивания болтов, начинают их ключом закручивать… А, после 10 минут уже наверняка и запускать двигатель, дабы проверить нигде ли не будет течь.

И в основном все выглядит сначала не плохо, но это только по первой. Проехавшись пару раз километров по 100 за одну поездку, а потом, воспользовавшись промывкой масляной системы, был в ужасе… Масло начало не просто сочится, а реально течь!

Когда нужна замена

Возможно, многих интересует вопрос, с какой периодичностью нужно выполнять замену прокладки клапанов. Стоит заметить, что подобная процедура должна быть для водителя привычным делом, особенно это касается тех случаев, когда машиной активно пользуются. Замена прокладки крышки клапанов ваз 2110 должна выполняться в таких случаях:

• если снаружи по линии соединения крышки с головкой блока появляются следы от масла;
• в процессе текущего или капитального ремонта двигателя;
• при съёме крышки головки для технического осмотра или для ремонта ГРМ.
• Некоторые водители меняют прокладку под крышкой постоянно при замене моторного масла. В этом есть рациональное объяснение. Протечка масла будет полностью исключена. При открывании крышки водитель осматривает детали ГРМ для обнаружения износа или повреждений.

Во многих случаях прокладка меняется в гаражных условиях. Можно быстро поменять прокладку своими силами, для этого требуется только желание и комплект простейших инструментов. Помимо этого нужно обзавестись расходными материалами. К таким материалам относят новую прокладку, хороший моторный высокотемпературный герметик и обезжириватель (это может быть бензин, растворитель или антисиликон).

Процесс замены

Снять старую прокладку очень легко. Приступим:

Для этого снимается корпус воздухоочистителя, и откручиваются крепёжные болты по всему периметру.

• Места соприкосновения ГБЦ и крышка очищаются от изношенного герметика, после чего обезжириваются.
• Прокладку смазывают с двух сторон герметиком, укладывают на место и накрывают крышкой.

Собирать все детали нужно в обратном порядке. Данное видео поможет все сделать грамотно.

Минусы автобаферов

Замена прокладки крышки клапанов на Шевроле Лачетти

Сама по себе работа не займёт больше получаса, если точно следовать алгоритму действий и собрать все необходимые расходники.

Работа проходит следующим образом:

1. Открываем капот и снимаем минусовую клемму с аккумулятора.

   Снимаем минусовую клемму.

2. Откручиваем пластиковую декоративную накладку.

   Пластиковая накладка отмечена стрелочкой.

3. Аккуратно ослабляем хомуты крепления шлангов сапуна и вентиляционного клапана. При желании можно заменить и его. Номер фирменного клапана в каталоге — GM-96 495288.

   Послабляем хомут и снимаем шланг справа.

   Снимаем два шланга слева.

4. С помощью отвёртки и плоскогубцев аккуратно отключаем контактную колодку от датчиков положения распредвала, а жгут с проводами отводим в сторону.

   Отключаем колодку проводов от датчика положения распредвала.

5. Снимаем колпачки со свечей, а высоковольтные провода отводим в сторону.

6. Кожух защиты привода газораспределительного механизма можно не снимать, но по случаю есть смысл проверить состояние приводного ремня. Кожух крепится болтами на 10 с левого торца мотора.

   Проверяем состояние и натяжение приводного ремня.

7. Теперь можно откручивать все 15 болтов крепления клапанной крышки. Делаем это торцовым ключом на десять.

   Откручиваем болты крепления крышки ключом на 10.

8. Снимаем крышку, любуемся распредвалами. Крышка должна сняться вместе с прокладкой.

   Снимаем крышку головки блока цилиндров.

9. Вынимаем старую прокладку и хорошенько моем крышку изнутри и снаружи.

   Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку.

10. Очищаем привалочную плоскость на головке блока и обезжириваем её.

    Чистим поверхность головки блока от масла и старого герметика.

11. Обезжириваем привалочную плоскость крышки и наносим тонкий слой герметика. С герметиком нужно не перестараться, чтобы излишки его не ушли бродить по масляным каналам двигателя.

    Наносим герметик тонким слоем в паз крышки и ставим новую прокладку.

12. Устанавливаем новую прокладку и наносим минимум герметика на плоскость головки блока.

    Наносим немного герметика, как показано на рисунке.

13. Надеваем на болты новые уплотнительные кольца.

    Устанавливаем новые уплотнительные кольца.

14. Устанавливаем крышку на место, устанавливаем болты.

    Устанавливаем крышку.

Полезные советы

Очень важно при затяжке болтов использовать динамометрический ключ, во-первых, болты могут запросто сломаться, во-вторых, при пережатии хотя бы одного из них, крышка может деформироваться, а если болт недожать, течь масла будет обеспечена. Номинальная сила затяжки болтов клапанной крышки — 10 Нм

Затягиваем болты с усилием 10Нм.

Порядок затяжки болтов.

Придержи панель

Все остальное собирается в обратной последовательности, но декоративную панель пока лучше не ставить. Пару сотен километров нужно контролировать течь масла. В зависимости от применяемого герметика, срок его застывания может быть разным — от нескольких часов до суток, поэтому сразу после сборки запускать мотор нежелательно.

Собираем расходники и инструменты

Поэтому неплохо было бы купить комплект фирменных новых болтов. Их каталожный артикул — 94 500 909. Покупать их лучше с запасом, стоят они около 20 рублей за штуку, а для крышки их нужно 15 штук.

Комплект болтов артикул — 94 500 909 и прокладка REINZ артикул — 15-53456-01.

Уплотнители для головок болтов

Кроме болтов и прокладки нужно будет заменить уплотнители для головок болтов. Фирменные GM-96353007 быстро теряют эластичность и пропускают масло. Публика, как правило, устанавливает уплотнительные кольца от двигателя КамАЗа, белые силиконовые и претензий к ним нет.

Камазовские колечки под болты клапанной крышки.

Выбор герметика

Об этом должно быть написано на упаковке (sensor-save). Герметик должен выдерживать высокую температуру, хорошей репутацией пользуются составы Permatex RTV Silicone High-Temp, Permatex Ultra Black, можно использовать и любой другой высокотемпературный. Кроме этого, желательно найти подходящий обезжириватель и аэрозольное средство для чистки карбюраторов. Им мы будем мыть клапанную крышку. Можно использовать смесь растворителя и керосина в равных пропорциях.

Герметик Permatex RTV Silicone High-Temp.

Герметик Permatex Ultra Black.

Инструменты

Теперь подберём инструменты:

1. Набор ключей и отвёрток.
2. Плоскогубцы.
3. Крайне желательно при затяжке болтов крышки использовать динамометрический ключ.

Если для замены все готово, можно приступать к работе.

Как снять правую клапанную крышку

Чтобы не путаться где левая и правая клапанные крышки, запомните что всегда детали обозначаются по ходу движения автомобиля.

Первым делом снимаем пластиковую облицовку ДВС.

Далее снимаем верхнюю часть корпуса воздушного фильтра (4 защелку) и откручиваем болт на 10, чтобы снять сам корпус.

Отсоединяем патрубок системы ВКГ (вентиляции картерных газов) от клапанной крышки, он на фото выше черного цвета, просто нажимаем на него с двух сторон и аккуратно вытаскиваем.

Достаем высоковольтные провода из свечных колодцев.

Еще советую снять всю грязь с крышек, чтобы в процессе их поднятия песок и масленые отложения не попали в двигатель. Подойдет обычный очиститель карбюратора. Наносим его в грязные места и вытираем тряпкой.

• Теперь откручиваем 8 гаек клапанной крышки головкой на 10.
• Одну гайку на 10 крепления шланга гидроусилителя.
• Один болт крепления щупа.

Вот болт крепления щупа под шестигранник.

Далее снимаем крышку, аккуратно поддеваем ее отверткой. Единственное что здесь мешает это 2 патрубка на топливную рампу, если их решите отсоединить будет еще удобней производить работы.

Далее можете снимать старую прокладку.

Лично я решил заменить заглушку распредвалов, поэтому пришлось открутить крышку на задней стороне двигателя (2 болта).

Новую заглушку я для надежности соединения мазал тонким слоем герметика, так же не забываем нанести герметик на саму крышку в указанных местах.

Далее меняем прокладку ГНЦ. Для этого придется сам натяжитель немного приподнять, буквально на 1 см, достать старую прокладку и полумесяц и поставить новые.

Изначально нам поднять натяжитель ГНЦ не дает цепь, поэтому надо ее немного сжать. Я в сети нашел пример фиксатора (чертежи) и мне токарь сделал что-то похожее.

Затем можно откручивать 4 болта натяжителя.

Ставим фиксатор и сжимаем цепь. Вы заметите, что после этого ГНЦ можно приподнять на 1 — 2 см.

Далее самое сложное это достать старую прокладку и полумесяц и поставить новые.

Рекомендуется на прокладку в определенном месте нанести герметик, но я этого не стал делать дабы не забить герметиком масленый канал.

Советую в первую очередь менять прокладку ГНЦ на левой голове, там больше места и потом уже переходить на правую.

Важные моменты

Ослабляя хомутики на шлангах с помощью отвертки, нужно действовать осторожно, так как воздушные шланги легко повредить.
Перед тем как устанавливать новую прокладку, крышку клапанной коробки следует тщательно очистить от грязи и обезжирить. Для этой цели можно самостоятельно приготовить обезжиривающий раствор, состоящий из растворителя и керосина, смешанных в пропорции 50/50. Для чистки лучше всего использовать губку

При нанесении раствора на крышку в обязательном порядке следует пользоваться резиновыми перчатками!
После обезжиривания крышки в канавку перед установкой прокладки целесообразно нанести тонкий слой герметика, это значительно снизит вероятность повторного возникновения течи масла.
При установке крышки с новой прокладкой не следует прилагать слишком больших усилий при затягивании 15 болтов крепления, потому что велик риск сорвать резьбу. Кроме того, при слишком сильном затягивании болтов крышка может просто перерезать прокладку, что сведёт все усилия по замене на нет.
Болты крепления крышки нужно затягивать парами, начиная с центра крышки. Это позволяет добиться максимально равномерного и плотного прилегания крышки к блоку цилиндров.

Для чистки лучше всего использовать губку. При нанесении раствора на крышку в обязательном порядке следует пользоваться резиновыми перчатками!
После обезжиривания крышки в канавку перед установкой прокладки целесообразно нанести тонкий слой герметика, это значительно снизит вероятность повторного возникновения течи масла.
При установке крышки с новой прокладкой не следует прилагать слишком больших усилий при затягивании 15 болтов крепления, потому что велик риск сорвать резьбу. Кроме того, при слишком сильном затягивании болтов крышка может просто перерезать прокладку, что сведёт все усилия по замене на нет.
Болты крепления крышки нужно затягивать парами, начиная с центра крышки. Это позволяет добиться максимально равномерного и плотного прилегания крышки к блоку цилиндров.

Как видим, ничего сложного в замене крышки клапанной коробки нет, и с этой процедурой справится даже начинающий автолюбитель. Главное, не сорвать резьбу, затягивая болты. Потому что это может привести к куда более серьёзным проблемам, чем банальная замена прокладки.

Съемка и разборка крышек цилиндров.

Предварительно отнимают трубки высокого давления (к форсунке), клапанную коробку, штанги привода и патрубки выпускного и впускного коллекторов. После этого у крышек цилиндров равномерно ослабляют, а затем отвертывают гайки шпилек. На гильзы цилиндров в целях предохранения их и коленчатого вала от повреждений укладывают предохранительные щитки. При разборке крышек, рычажного механизма детали не разкомплектовывают, если они не требуют замены. При износе выше допустимой величины из цилиндровой крышки выпрессовывают направляющие втулки клапанов, головки рычагов и гнезда (11Д45).

Вентиляция картера

Бензиновые силовые агрегаты снабжены двумя видами вентиляции: для холостого хода и для работы на больших оборотах. И та и другая системы состоят из резиновых трубок, за счет которых газы высасываются во впускной коллектор. Такой клапан закрывает систему на холостом ходу. Если же он не будет функционировать, то это станет причиной образования очень бедной смеси во впускном коллекторе. Вследствие чего мотор начнет трястись или, что еще хуже, заглохнет.

Для того чтобы газы картера не вылетали с масляной пылью, в клапанной крышке установлен отделитель масла. Он может забиваться нагаром и не работать. Тогда масло проникнет во впускной коллектор через фильтр, что вызовет, конечно, задымление мотора.

Мотор, снабженный впрыском, имеет одну трубку отсоса газов, но ближе к дроссельной заслонке канал разделяется на два. Тот, который имеет больший диаметр, входит в коллектор вплоть до заслонки, а меньший, который обычно засорен шлаками, после нее. Через этот канал меньшего диаметра реализуется вентиляция на холостых оборотах, а через второй — когда заслонка открыта. Если каналы загрязняются и вентиляция осуществляться не будет, то выхлопы образуют в моторе настолько сильное избыточное давление, что не смогут выдержать ни прокладки, ни сальник. Вот почему картерные газы начинают течь наружу.

Если обнаружено, что течет клапанная крышка, перед тем как устранять поломку, необходимо восстановить работу системы вентиляции таким образом, чтобы даже при тысяче оборотов картонка на клапанной крышке могла плотно прижиматься к ней. Ведь при изношенном механизме этого не удастся получить даже при двух тысячах оборотов, потому что выхлоп будет прорываться в картер, и течь масла будет продолжаться снова и снова.

Смотрите видео

Как снять клапанную крышку?

Клапанная крышка – такая деталь, которую часто приходится снимать, особенно если речь идет о машине отечественного автопрома. Так, например, если говорить о ВАЗ-2106, клапанная крышка снимается и при регулировке клапанов, и при контроле натяжения ГРМ, и при демонтаже двигателя, и при замене прокладок, и при многих других задачах.

Конечно, каждый должен уметь выполнять данную процедуру самостоятельно. Благо, выполняется она довольно-таки просто и занимает около получаса, так что ехать в салон для ее проведения даже нецелесообразно. Давайте разберемся, как снять клапанную крышку, чтобы заменить ту или иную деталь, на примере ВАЗ-2106.

Сборка крышек и постановка их на место.

Проверенные клапаны устанавливают на место, используя нажимное приспособление. Перед постановкой на двигатель измеряют выход носка распылителя форсунки, который должен быть у двигателей типа Д50 4,5—5,8 мм, а у 11Д45—5,5—6,5 мм. Выход носка проверяют калибром 3 (рис. 95), а регулируют прокладными кольцами 1, число которых должно быть не более двух, или за счет гильзы 2 форсуночного отверстия. Гильзу запрессовывают на «герметике». У дизеля 11Д45 регулирование выхода носка распылителя производят за счет подбора корпуса форсунки или корпуса распылителя. Рис. 95. Проверка выхода носка распылителя у двигателя типа Д50: 1 — прокладные кольца; 2— гильза; 3— калибр Рис. 96. Схема затяжки гаек крепления крышки цилиндров двигателя типа Д50

Рис. 97. Клапанный привод двигателя типа Д50: 1 — кулачок распределительного вала; 2 — гайка; 3 — толкатель; 4 — ударник; 5 — зажимной болт; 6 — боек; 7— колпачок; 8 — жиклер; 9 — ролик

Большое значение для нормальной работы крышки, гильзы и блока имеет затяжка гаек. У двигателей типа Д50 гайки шпилек при использовании динамометрического ключа завертывают в три прохода с моментом 16 кГм в последовательности, указанной на рис. 96. Такое положение гаек считается отправной точкой для окончательной затяжки на 11/4 грани (как указано ниже). При отсутствии динамометрического ключа гайки 1, 2, 3 и 4 предварительно затягивают ключом с длиной рукоятки 300 мм до упора. Затем эти же гайки затягивают на 1/2 грани в три приема. После этого до упора затягивают гайки 5, 6,7 и 8, отпускают полностью гайки 1, 2, 3 и 4 и вновь завертывают их до упора. Окончательно затягивают все гайки на 11/4 грани от отправной точки в три прохода: первый проход—поворот на 1/2 грани, второй—на 1/2 грани и третий — на 1/4 грани. Величина зазора между блоком и крышкой цилиндра 0,4— 1,2 мм. Разность зазоров между блоком и одной крышкой по ее периметру не должна превышать 0,5 мм. Ограничения по величине зазоров вызваны необходимостью нормального нажатия резиновых уплотнений.

Масло из-под клапанной крышки

Причиной любой течи смазочной жидкости, из каких бы мест соединения элементов мотора она ни происходила, в основном является плохая вентиляция картера. Это может быть не только клапанная крышка, но и бензонасос, и трамблер, и другое.

Во время работы от любого поршня вырывается часть выхлопных газов, через его уплотнение они просачиваются в картер мотора. Если силовой агрегат новый, то количество просачиваемых газов будет минимальным. Но при хорошем пробеге выхлопных газов в картере набирается очень много, и в конце концов образовывается избыточное давление и течет клапанная крышка. Чтобы его снизить, на новых авто имеется дополнительная система вентиляции, предназначенная специально для картера мотора.

Деталь с названием «ресивер»

Прежде всего, нужно снять дроссельный узел: отворачиваем крышку на бачке с тосолом, отключаем разъёмы ДПДЗ и РХХ, откручиваем две гайки крепления (ключ «на 13»). Клемму «минус» от АКБ тоже желательно отключить.

Что делать до снятия ресивераКлючом «на 10» откручиваем от ресивера кронштейн крепления троса. Осталось удалить дроссельный узел: операцию проводят так, чтобы узел оставался выше расширительного бачка. Сам узел в завершении крепят к перегородке кузова.

На моторе 21120 мы снимаем ресивер, то есть верхнюю часть впускного модуля:

1. Из кронштейнов 1 и 2 выводятся провода зажигания. Затем, ослабив хомут, надо отключить шланг системы тормозов. Что нужно отключать от ресивера.
2. Со шпилек на 1-й и 4-й трубке снимаем зажимы, удерживающие жгут проводов.
3. Ключом «на 8» ослабляем гайки на четырёх хомутах. Ключом «на 10» отворачиваются две гайки крепления, и ресивер можно удалить.

От крышки ГБЦ отсоединяют шланг вентиляции картера. Последний штрих перед демонтажёмНа фото отверстия впускного коллектора закрыты заглушками. Наливная пробка закручена.

Самостоятельное решение проблемы

Замена прокладки клапанной крышки 1.6 не должна вызывать трудностей у владельцев авто, поскольку сама процедура простая. Сделать все быстро и качественно вполне возможно в условиях частного гаража, необходимо лишь желание и минимальный комплект инструментов.

Чтобы все сделать верно, следует соблюдать рекомендации профессионалов и действовать поэтапно. Сам алгоритм такого ремонта предусматривает следующую очередность действий.

1. Первое, что нужно сделать, это купить уплотнитель заданных параметров, а также приобрести качественный герметик и обезжириватель. Что до герметизирующего состава, то он должен быть рассчитан на высокотемпературный режим работы, а также сохранять изначальные характеристики при значительных температурных перепадах.
2. Подготовив инструменты и расходники, можно приступать к демонтажу клапанной крышки, которому предшествует отсоединение всех сопряженных с ним элементов, к примеру, патрубков. Далее откручиваются крепежные болты и снимается крышка мотора.
3. Все соединяемые поверхности демонтированной детали необходимо очистить от остатков старого герметика и прочих загрязнений, после чего осуществляется их обезжиривание. Эти операции выполняются тщательно и аккуратно.
4. Очистив и обработав все поверхности, переходим к уплотнителю. Новую прокладку нужно смазать герметиком с обеих сторон, после чего она устанавливается на штатное место в силовом агрегате.
5. Завершающим этапом является монтаж клапанной крышки с последующим затягиванием болтов.

Все указанные действия предельно просты, а потому с заменой уплотнителя трудностей возникнуть не должно. Однако практика показывает, что довольно часто течь после такого ремонта становится интенсивней, чем со старой прокладкой. Причин подобного явления может быть несколько, а именно:

• новый уплотнитель имеет заводской брак или же характеризуется плохим качеством;
• герметик был нанесен не монолитной полосой или же отличается неподходящими характеристиками;
• крепежные болты затянуты неравномерно, что привело к перекосу крышки.

Решить возникшую проблему позволяет повторное выполнение процедуры, описанной выше. И в этом случае использовать повторно уплотнитель крайне нежелательно, поскольку его очистка с вероятностью в 90 % приведет к повреждению детали.

Опытные водители настоятельно рекомендуют приобретать оригинальные прокладки под каждую конкретную модель автомобиля. Если же такой возможности нет, тогда следует поискать качественный аналог известного бренда, а не покупать первое, что попадется на глаза, или же то, что подешевле.

Точную информацию об оптимальном уплотнителе, а также рекомендации механиков касательно альтернативных решений можно отыскать на профильных форумах в сети Интернет. Если же вы не уверенны в собственном выборе, тогда следует обратиться за помощью к специалистам.

То же самое касается затягивания крепежных болтов. Не имея нужного инструмента, коим является динамометрический ключ, задающий верное усилие, или же не зная последовательности выполнения данной операции, отгоните автомобиль в наш сервисный центр. Мы восстановим герметичность и работоспособность двигателя вашей машины в предельно сжатые сроки, предложив разумную цену и фирменную гарантию на выполненные работы и использованные комплектующие.

Стоимость наших услуг весьма демократична, особенно для Москвы. Все используемые технические жидкости, расходные материалы и запчасти мы приобретаем у надежных поставщиков. К тому же, наши специалисты регулярно совершенствуются, посещая специализированные семинары и мастер-классы.

Именно поэтому мы всегда гарантирует отменный конечный результат ремонта, независимо от его сложности и объема работ. Что до замены уплотнителя клапанной крышки, то это простейшая процедура, на выполнение которой не потребуется много времени, а потому простой автотранспорта с данной проблемой в нашем автотехцентре будет минимальным.

Разновидности используемых уплотнителей

Различные автопроизводители в зависимости от особенностей своих автомобилей и конкретной модификации двигателя могут использовать прокладки крышки, которые отличаются своей формой, толщиной и материалом. Чаще всего их изготавливают из тонкого листового металла или армированного паронита, дополнительно имеющего прочную стальную окантовку. В редких случаях применяются резиновые и резинопробковые уплотнители, которые непосредственно не контактируют с раскалённым блоком цилиндров, что позволяет несколько упростить обслуживание агрегата, удешевив выполняемый сервис мотора.

В зависимости от своей конструкции принято различать следующие типы прокладок ГБЦ:

• цельные с кольцевой прокладкой сложной формы, которая обеспечивает максимальную степень герметизации;
• составные включают уплотнители со вставками и разрывами, обеспечивающими правильную работу всех элементов клапанной крышки;
• комплектные могут состоять из нескольких дополнительных кольцевых уплотнителей для свечных колодцев и клапанов;

Только на атмосферных двигателях с низкой степенью форсировки применяют паронитовые и резинопробковые прокладки, которые сохраняют свои эксплуатационные характеристики в широком диапазоне температур.

Будет также интересно: Особенности дефлекторов окон из оргстекла

Самостоятельная замена, — что нужно учитывать?

Процесс по подмене считается достаточно обычным, но необходимо осознавать, что провести работу не всегда удается гладко.

Вот поэтому при проведении работ стоит придерживаться обычных советов, которые посодействуют для вас избежать ошибок:

• При снятии крышки стоит помыть ее в скипидаре.
• Хорошим решением будет использовать высококачественные прокладки.
• Все применяемые детали должны быть незапятнанными, при проведении работ спецы рекомендуют протирать края деталей от имеющегося масла.
• При установке можно использовать герметик, он наносится на места соединений.
• После того, как подмена будет завершена, необходимо проверить уровень масла.
• Для проверки системы необходимо запустить машину, повторный осмотр проведите после того, как совершите первую поездку.
• Паз под прокладкой должен вычищаться как можно тщательнее.

Когда должна происходить замена прокладки и как ее стоит делать

Процесс замены этой детали не является дорогостоящим удовольствием, так как сама по себе она является маленько и практически незначительной в работе всего автомобиля, по сравнению с остальными деталями.

Если транспортным средством пользуются регулярно такую замену следует делать тоже часто.

Ситуации, при которых следует производить замену следующие:

• капитальный ремонт двигателя;
• появление капель между головкой и крышкой;
• техобслуживание.

Многие профессиональные автомобилисты сводят все три ситуации, при которых следует производить замену к одному простому правилу – прокладку нужно менять вместе с маслом, после 25 тыс. километров пробега. Если следовать этому простому практическому совету можно исключить возможные протекания и любые другие возможные риски.

Однако сам процесс замены прокладки не является быстрым в деле и требует предварительной подготовки. Она заключается в покупке герметика и, естественно, самой прокладки. Также потребуется средство, чтобы обезжирить нужные нам поверхности.

Неопытные водители, которые выполняют эту операцию впервые, могут столкнуться с проблемой, что после замены прокладки масло начинает течь еще больше. Причиной этого может оказаться некачественный герметик, перекошенные болты и гайки или низкокачественная прокладка, где нарушен состав резины и примесей.

Когда производить замену?

Стоит разобраться, когда именно необходима замена прокладки клапанной крышки ваз 2114. Завод старается использовать только качественные прокладки, именно поэтому начальная деталь служит на протяжении длительного времени. По прошествии определенного срока детали теряют свою эластичность, могут затвердеть. Именно поэтому могут образоваться трещины, подтеки.

Даже небольшая течь может стать причиной того, что в мотор будет попадать грязь и пыль. Многие автолюбители меняют деталь при замене масла. Это отличное решение проблемы, так можно полностью исключить протечки.

Грязная клапанная крышка

К случаям, когда стоит произвести замену, относят:

1. Заметили явную течь масла на стыке.
2. Производится текущий ремонт мотора, в таком случае можно выполнить замену.
3. Проведение технического осмотра.
4. Снятие крышки.

Зачем нужна прокладка крышки клапанов

Незначительная деталь автомобиля – прокладка под крышку клапанов не способна кардинально изменить технические характеристики транспортного средства либо ухудшить параметры нормального функционирования его двигателя. При этом любой автолюбитель внимательно следит за ее состоянием, заменяя прокладку при первых признаках течи.

Крышка клапанов располагает горловиной, через которую осуществляется добавление в систему моторной смазки. Ее задача – накрывать газораспределительный агрегат машины, с которым она соединяется болтами. Непосредственно прокладка, сделанная из резины, монтируется между элементами крепления и головкой ГРМ.

Подобная ситуация возникает из-за того, что прокладка становится твердой и намного менее эластичной. Это приводит к появлению на ней микротрещин, которые и начинают пропускать масло. Если вовремя не заменить прокладку, двигатель авто снаружи начнет покрывать грязью, очистить которую будет практически нереально. Естественно, стабильности работы «сердцу» ТС грязная корка на его поверхности не добавит.

Что нужно для замены. Подбираем материалы

При подборе расходников очень важно уделить внимание качеству прокладок и герметиков, если мы будем их использовать. Вместо жидкости для чистки карбюраторов или инжекторов подойдет раствор керосина и растворителя, также можно использовать малярный обезжириватель

Частично мы уже разобрались в артикулах и наименованиях материалов, необходимых для замены прокладки. Осталось все это собрать вместе:

1. Штатный набор инструментов.
2. Динамометрический ключ.
3. Жидкость (аэрозоль) для чистки карбюраторов или инжекторов.
4. Герметик по желанию, марки мы указали выше.
5. Сама прокладка. Она может быть как оригинальная GM 965 14 596 для 1,8-литрового мотора или GM 963 53 002 для моторов 1,6 и 1,4 л. Аналогов на рынке тьма — это и VictorReinz 155345601 (1,4 и 1,6 л), и PartsMall 963 53 002, и 963 51 213 с Т-образным профилем.
6. Новые болты для клапанной крышки GM 94 500 909.

Прокладка GM 965 14 596

А теперь запасаемся терпением и начинаем замену.
