Как самому сделать съемник сайлентблока
Запрессовка сайлентблоков
Про то, как достать «сайленты», мы уже подробно рассказали, теперь появляется иная проблема — как запрессовать данную деталь? Эта процедура трудна тем, что требует определенных умений и способностей. Неправильно или же криво установленный сайлент или не будет ходить, или сломается раньше времени.
Первый метод
Как и в выпрессовывании, запрессовка в идеальном варианте должна выполняться с помощью тисков. Принцип несколько похож, но только с точностью наоборот. Прежде чем запрессовать деталь, нужно наждачной бумагой тщательно очистить посадочное гнездо от остатков и ржавчины предыдущего сайлента. Потом проушина щедро смазывается смазкой наподобие «Литол» либо же мыльным раствором. Устанавливается рычаг, сверху ставится деталь, после этого через особую оправку осуществляется давление пресса на проставку. Она и будет вдавливать деталь в посадочное место.
Второй метод
Когда у вас нет пресса, запрессовать деталь можно, используя при этом вышеупомянутый домкрат либо тиски. Принцип работы ничем не отличается от пресса. Устанавливается рычаг, втулка, а также проставка. После чего под действием силы тисков либо домкрата производится запрессовка детали в посадочное гнездо.
Третий метод
Пресс-съемник. В случае если сайлентблок маленький, «поставить его на свое место» можно с помощью такого же пресс-съемника, который употреблялся для выпрессовки детали из гнезда. Снова принцип одинаковый, лишь в качестве пресса употребляется толстая шайба и шпилька.
Четвертый метод
После такого сильного воздействия он должен зайти в ухо рычага. Только главный недостаток метода в том, что спрогнозировать правильность движения данной детали не так просто, он может криво зайти в место посадки. Помимо прочего, может произойти «закусывание» резиновых составных частей и повреждение самого рычага либо же сайлентблока. Проще говоря, удар очень трудно держать под контролем, и часто после подобного рода «экспериментов» приходится обращаться к специалистам и заново все переделывать. Поэтому хорошенько подумайте о возможных последствиях до применения данного способа.
Пятый метод
Последний известный метод запрессовки сайлента — это использование веса авто. Принцип состоит в том, чтобы использовать вес своей машины в корыстных целях. Происходит все это так: под машину устанавливаете гидравлический либо винтообразный домкрат, снимаете колесо. Потом устанавливаете рычаг с сайлентом, который нужно запрессовать, под ступицу.
Дальше хорошенько все ровняем и начинаем медленно опускать домкрат. В таком случае рекомендуется, чтобы вам кто-нибудь помогал. Веса машины будет вполне достаточно, чтобы прочно вдавить деталь в место посадки. Недостаток этого метода в том, что он неудобен и в некоторой мере небезопасен, кроме того, не так просто держать под контролем правильность посадки детали в посадочное гнездо. Но, когда у вас нет иного варианта, метод вполне достоин внимания.
Каждый метод по-своему эффективен и интересен. Обдумайте для себя все плюсы и минусы каждого способа, чтобы наверняка определиться.
http://autostuk.ru/semnik-sajlentblokov-svoimi-rukami-kak-sdelat-chto-nuzhno.htmlhttp://autochainik.ru/zapressovka-saylentblokov-svoimi-rukami.htmlhttp://tokar.guru/stanki-i-oborudovanie/pressy/vypressovka-i-zapressovka-saylentblokov-svoimi-rukami.htmlhttp://autoflit.ru/2215-kak-sdelat-semnik-saylentblokov-svoimi-rukami-budet-ne-huzhe-pokupnogo.htmlhttp://tokar.guru/stanki-i-oborudovanie/pressy/vypressovka-i-zapressovka-saylentblokov-svoimi-rukami.html
Способы запрессовать сайлентблоки
Существует несколько вариантов запрессовки сайлентблоков.
Вариант с тисками
Перед запрессовкой компонента необходимо наждачной бумагой очистить посадочные места от ржавчины и заусенцев. Потом смазать проушины смазкой «Литол» или жидким мылом. Сверху рычага установить деталь, на нее – специальную оправку, и с помощью тисков компонент запрессовать в гнездо.
Запрессовка с помощью пресса
Запрессовку сайлентблоков можно осуществлять с помощью пресс-съемника, которым деталь была снята. Нужно подобрать необходимую наставку для запрессовки, смазать проушину, правильно установить деталь и задавливать, периодически посматривая, чтобы компонент не пошел наперекосяк.
Приспособление для выпрессовки
Чтобы удостовериться в необходимости замены компонентов, нужно сделать визуальный осмотр резиновых деталей. Они должны быть целыми, без деформации. При раскачке авто люфта быть не должно. При движении автомобиля износ выявится стуком подвески, покачиванием кузова и неустойчивым движением авто.
Будет полезно: Как установить двухстоечный подъемник своими руками?
Чтобы достать сайлентблок в домашних условиях, необходимо:
- Установить рычаг под пресс на подставку, куда будет выходить сайлентблок. Сверху поставить проставку для выдавливания втулки и выпрессовывать деталь.
- Используя вместо пресса тиски, по такому же методу можно выдавить сайлентблоки.
- Можно использовать гидравлический домкрат. Для этого предварительно понадобится сварить рамку из уголка или швеллера в виде прямоугольника, который по высоте больше домкрата. Вставить две вышеперечисленные проставки и поднимать домкрат, пока сайлентблок не выдавится в оправку. Домкрат нужно выбирать помощнее – на 10-15 тонн, т. к. подъемники на 3-5 тонн могут не помочь.
- В отсутствие специальных приспособлений используется самодельный или заводской пресс-съемник, который с помощью болта, шайб, гайки и двух наставок выдавливает деталь. Все эти компоненты должны быть прочными и надежными. Используя подобное приспособление, можно произвести выпрессовку без демонтажа ступицы и рычага.
Применение грубой силы
Если под рукой не оказалось ни одного из вышеперечисленных приспособлений, для выпрессовки сайлентблоков можно использовать обыкновенный молоток и отвертку или какой-нибудь толстый заточенный штырь. Его необходимо вбить между втулкой и сайлентблоком. В результате втулка детали деформируется вовнутрь, после этого можно будет вытащить резинку и выбить сайлентблок.
Можно выпрессовать деталь с помощью полотна по металлу, отвертки и молотка. Для этого нужно удалить внутреннюю втулку и полотном аккуратно, чтобы не повредить рычаг, перепилить сайлентблок. Затем с помощью отвертки вытащить деталь.
Чтобы запрессовать сайлентблок с применением грубой силы, необходимо вставить деталь в проушину, резким и сильным ударом молотка забить ее в свое посадочное место.
Недостатки этого метода:
- сайлент криво заходит в проушину;
- закусывает резиновые части детали;
- от удара может повредиться рычаг или сайлентблок.
После использования этого метода компонент часто повреждается, и его нужно будет перепрессовать.
Запрессовка весом автомобиля
Многие автомобилисты запрессовывают сайленты весом собственного автомобиля.
Для этого необходимо:
- Под транспортное средство установить винтовой или гидравлический домкрат.
- Снять колесо.
- Рычаг с сайлентблоком установить под ступицу автомобиля.
- Хорошо выровнять детали и потихоньку опускать домкрат.
За счет веса автомобиля компонент сядет в посадочное место.
Этот способ имеет несколько недостатков:
- неудобно использовать ступицу как пресс;
- небезопасно;
- трудно контролировать правильную посадку компонента.
При отсутствии съемников и тисков этот способ позволяет неплохо справиться с задачей, нужно только быть предельно осторожным и соблюдать меры безопасности.
Почему не включаются передачи при работающем двигателе?
Как установить новый сайлентблок
Необходимые инструменты
Теперь же без специального «оборудования» не обойтись. Дело в том, что такая деталь в своем посадочном месте сидит очень плотно, и забить ее молотком не удастся. Поэтому самый первый инструмент, который понадобиться – это съемник. Его можно купить в любом соответствующем магазине или сделать своими руками. Для этого стоит найти в своем гараже такие «ингредиенты»:
- Болт М20 (чем длиннее, тем лучше) с резьбой во весь его рост с гайкой.
- Металлические шайбы различного лиаметра.
- Отрезок трубы с толстыми стенками (100 мм), ее диаметр будет зависеть от размера проушины рычага.
Также нужны будут и прочие инструменты:
- ключи (даже целый набор);
- новые детали;
- домкрат, тиски (если есть будут полезны);
- монтировка.
Еще может понадобиться кувалда, причем не одна, только орудовать ими следует аккуратно, соблюдая точность.
Процесс замены
Если замене подлежит сайлентблок рычага, то выполнить работу не снимая его, не получится. Необходимо предварительно демонтировать узел и лишь после этого начинать процесс замены.
Первым делом с рычага нужно снять изношенную деталь. Как это можно сделать было писано выше. Теперь необходимо запрессовать новый сайлентблок. С этой целью можно использовать ту же методику, которая была описана выше для извлечения сайлентблока при помощи болта, шайбы, гайки и трубы.
Практически в каждом гараже присутствуют тиски, а ведь это тоже подходящее «оборудование» для извлечения и запрессовки сайлентблоков с использованием проставок.
Какой бы способ «упаковки» сайлентблока ни был бы выбран, перед установкой новой детали следует очистить посадочное место от ржавчины и остатков изношенной детали. После этого «гнездо» необходимо смазать мыльным раствором для облегчения монтажа. Масло, солидол и прочие продукты нефтепереработки использовать для этой цели нежелательно, в особенности в отношении изделий с резиновым наполнителем. Можно еще торцевой части сайлентблока на резине сделать небольшого размера фаску. Главное не срезать лишнего.
Как правильно накачивать резину для надежной присадки на обод
Если покрышка имеет камеру, то далее выполняется несложная процедура. Вначале следует накачать шину с помощи насоса или компрессора с определенным уровнем давления, не превышающим норму.
Таким образом, шина хорошо надевается на обод, после чего следует уменьшить давление воздуха до нужных параметров
Здесь важно учесть тот факт, что давление замеряется в момент, когда покрышка установлена на колесо при соблюдении автомобильного веса
Для бескамерных шин этот процесс немного сложнее. Простым наносом для накачки или специальным компрессором не получится воспользоваться до того момента, пока борта резины не будут целиком прислоняться к дисковому ободу, поскольку воздух активно проникает через щель между ним и шиной.
Последствия разрушения эмали
Как запрессовать сайлентблок — подробности выполнения
Сайлентблок (резинометаллический шарнир) — это две металлические втулки с резиновой вставкой между ними. Этот узел служит для соединения деталей подвески. Благодаря тому, что между втулками сайлентблоков находятся упругие вставки (чаще всего полиуретановые), данные элементы погашают колебания, передающиеся от одного узла к другому. Скажем, стук в передней подвеске вполне может быть вызван неисправностью сайлентблоков, поскольку на них приходится самая большая нагрузка. Сайлентблоки должны противостоять той деформации, которую получает подвеска автомобиля.Чтобы разобраться, какие сайлентблоки лучше и как осуществляется замена сайлентблоков ВАЗ 2107, лучше всего обратиться к специалистам. Действительно, замена подобного узла требует соответствующих знаний и квалификации, так что если вы сомневаетесь в собственных силах, доверьте ремонт профессионалам.
Кстати, существуют определенные признаки, по которым можно определить необходимость замены данного узла. Так, если изношены задние сайлентблоки передних рычагов или передние сайлентблоки, то машину будет уводить на скорости. Также может появиться и неравномерный износ покрышек. Хотя при возникновении подобной неприятности может понадобится не только замена сайлентблоков, но и какие-то ремонтные работы, связанные с подвеской. Следует помнить, что любое вмешательство в работу автомобильной подвески (в том числе и если вы заменили сайлентблок рычага) потребует и проведение восстановления углов схождения и развала колес. Что касается приобретения новых сайлентблоков взамен изношенных, то на сегодняшний день наибольшей популярностью пользуются сайлентблоки точка опоры, представляющие собой изделия с полиуретановыми прокладками.
Осуществление замены сайлентблока
Понятно, что когда заменяются, скажем, задние сайлентблоки, то нужно извлечь изношенные детали и на их место установить новые. Вроде бы ничего сложного нет, однако многие автолюбители ломают себе голову над тем, как выпрессовать сайлентблок, поскольку он может не проходить в рычаге. Однако все это вполне решаемо, если подобрать нужный комплект инструментов. Итак, как запрессовать сайлентблок беспрепятственно:
перед началом манипуляций необходимо произвести тщательный визуальный контроль всех деталей конструкции на предмет их соответствия друг другу по размерам, запрессовка сайлентблока в «домашних» условиях должна осуществляться с помощью тисков. Этот инструмент как раз и сможет обеспечить надежное закрепление детали, рычаг необходимо тщательно очистить от всех имеющихся загрязнений, после чего обильно смазать машинным маслом внутренние стенки отверстия, таким же образом нужно смазать металлическую внешнюю втулку, рычаг идеально ровно зажимается в тисках, после чего строго перпендикулярно ему устанавливается сайлентблок
Очень важно при осуществлении этой операции не допустить перекосов, поскольку в этом случае вы получите нестабильную работу всего автомобиля, да и полиуретановый шарнир долго в таких условиях не проработает, следующим шагом необходимо вбить шарнир в рычаг, воспользовавшись для этого двумя металлическими трубами небольшой длины. Одна из этих труб должна иметь такой же диаметр, как и внешняя втулка сайлентблока. Для того, чтобы вбить шарнир, необходимо с помощью одной трубы удерживать рычаг, а другую приставить непосредственно к сайлентблоку, чтобы при работе с молотком не произошло повреждения детали
Путем осуществления таких несложных манипуляций, вы легко сможете запрессовать сайлентблок и обеспечить тем самым своему автомобилю подходящие условия для комфортной работы. Если же все-таки в процессе установки возникли какие-то затруднения, оптимальным решением проблем будет обращение в автосервис
Для того, чтобы вбить шарнир, необходимо с помощью одной трубы удерживать рычаг, а другую приставить непосредственно к сайлентблоку, чтобы при работе с молотком не произошло повреждения детали. Путем осуществления таких несложных манипуляций, вы легко сможете запрессовать сайлентблок и обеспечить тем самым своему автомобилю подходящие условия для комфортной работы. Если же все-таки в процессе установки возникли какие-то затруднения, оптимальным решением проблем будет обращение в автосервис.
Делаем съемник
Как уже писалось выше, без съемника снимать данную деталь с автомобиля не рекомендуется. При снятии вы можете попасть по лапе (рычагу), и повредить его. Причем, самое страшное тут микротрещины, которые могут вылезти наружу в самый неподходящий момент. Это приведет к аварии. Забивание нового сайлентблока на место, повреждает монтируемую деталь. Вскоре после замены, подвеска вашего автомобиля снова начнет стучать. Также возможно нарушение углов установки колес (такое возможно только на моделях с четырех рычажной подвеской). В таком случае, вы получите не только внеочередную замену шарниров, но и необходимость приобретения новых колес. Покупной инструмент, в данном случае, далеко не всегда является оптимальным выбором. Они далеко не всегда оказываются надежными. Также, их следует покупать, ну а зачем тратить деньги на то, что можно без проблем сделать самостоятельно практически из бросового материала. Еще одна причина, по которой люди пытаются сделать подобное приспособление самостоятельно, необходимость поменять шарнир, при этом под руками съемника не оказалось.Сначала нужно разобраться, как работает съемник. В самом простом варианте, путем закручивания гайки, сайлентблок выдавливается из проушины рычага. Существуют еще и гидравлические приспособления. Работают они по такому же принципу, но приводятся в движение другими способами. Собрать гидравлический съемник в гаражных условиях практически невозможно. Поэтому, мы сделаем винтовой вариант приспособления.
Для работы вам потребуется следующее:
- Болт. Его подбирают опытным путем;
- Цилиндр. Он должен быть чуть шире, чем отверстие, в котором размещается сайлентблок;
- Несколько шайб. Одна должна надежно перекрывать отверстие цилиндра. Иногда ее просто приваривают на один из его торцов.
- Остальные должны быть меньше диаметра сайлентблока;
- Подходящая по размеру гайка.
- Снимаем ось сайлентблока. Для большего удобства лучше снять рычаг с машины. Но, на некоторых моделях можно производить работу прямо на автомобиле. Снятую лапу зажимаем в тиски;
- Для выпрессовки шарнира необходимо установить с одной его стороны цилиндр. Болт вставляют в отверстие. Учтите, что его длина должна позволять с другой стороны разместить несколько шайб, и накрутить гайку;
- Ставят шайбы, и начинают закручивать на получившемся съемнике гайку. Постепенно, она будет выдавливать сайлентблок из посадочного отверстия.
Демонтаж без съемника. В некоторых случаях, может не оказаться возможности сделать такое приспособление. Иногда задача максимально упрощается, сайлентблоки оказываются настолько изношенными, что извлекаются без каких-либо сложностей руками. Также, можно аккуратно их выбить через деревянную выколотку.
Заключение
Особенности применения
Имея в своем распоряжении непосредственно сам съемник, а также набор оправок, чашек и прочих приспособлений из набора, можно приступать к выполнению поставленной задачи.
Тут стоит отметить, что к каждому такому кейсу прилагается подробная инструкция от производителя. Только учтите один нюанс. Если вы будете заказывать комплект к Алиэкспресс, к примеру, нет никаких гарантий, что в комплекте будет предлагаться инструкция на понятном вам языке.
В этом плане лучше выбирать комплекты проверенных и хорошо себя зарекомендовавших производителей, включая отечественные бренды. Здесь только инструкция выполнена на русском языке, и ничего переводить вам точно не придется.
Что же касается применения, то тут обычно все предельно просто. От автомобилиста потребуется извлечь из кейса сам съемник, исходя из размера сайлентблока подобрать к нему подходящую оправку. Далее инструмент устанавливается на демонтируемый элемент, и, путем вращения гайки, сайлент снимается.
Главное преимущество наборов в том, что демонтаж выполняется быстро, легко, а также с минимальной вероятностью повреждения деталей транспортного средства. Чего не скажешь о варварских методах с использованием отрезка трубы, молотка, зубила и прочих подобных инструментов.
Кстати, опытные мастера, а также бывалые автомобилисты, советуют обязательно перед каждым новым использованием инструмента наносить хотя бы небольшой слой консистентной смазки. Это упростить задачу по демонтажу, а также продлит срок службы самому инструменту.
Чертеж и концепция пресса из домкрата
Силовые элементы выполняются из стали толщиной не менее 15 мм, или стального профиля. В качестве вертикальных стоек можно использовать шпильку, уголок, профильную трубу, или тот же швеллер.
Шпилька с резьбой предпочтительнее, поскольку с ее помощью можно оперативно регулировать размер рабочей области.
Именно такую схему возьмем за основу для понимания конструкции.
В основание (7), толщиной 20 мм, вкручиваются две шпильки (4) с резьбой в нижней части (5) и в верхней, для регулировки высоты верхней платформы.
Шпильки (4) изготавливаются из стального круга диаметром 30 мм. Верхняя резьба нарезается из расчета высота подъема штока домкрата с небольшим запасом.
Гидравлический домкрат бутылочного типа (6) устанавливается на основание.
Желательно его там зафиксировать. Крепление можно делать съемным, чтобы иметь возможность использовать домкрат по прямому назначению.
По шпилькам вертикально перемещается нижняя платформа (3).
Если толщина металла недостаточна, отверстия можно усилить втулками, для предотвращения перекоса.
Верхняя силовая платформа (1) крепится на шпильки мощными гайками (2), при помощи которых осуществляется регулирование высоты рабочей области.
В результате получается силовая конструкция такого вида:
Это отнюдь не аксиома, конструкция может быть любой, соотношение размеров тем более. Чертежи вы будете разрабатывать исходя из наличия материала и типа используемого гидравлического домкрата.
Принцип действия следующий – на платформах закрепляются матрицы (втулки, пуансоны) или другие приспособления, между которыми будет менять форму обрабатываемая деталь. Домкрат поднимается традиционным способом – между платформами возникает усилие, равное грузоподъемности домкрата.

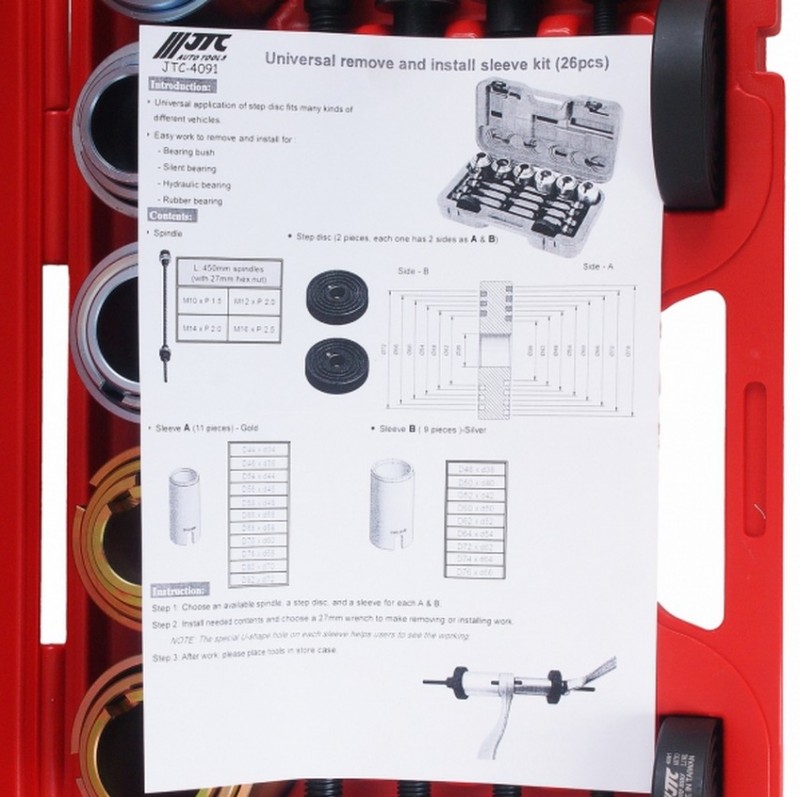

JTC 1-4091
Универсальный комплект для снятия и установки сайлентблоков, является идеальным вариантом инструмента для обслуживания транспортного средства.
Он включает в себя 11 предметов, которые помимо уже упомянутых деталей подходят для установки и демонтажа втулок или подшипников (в том числе и с резиновой втулкой).
Характеристики:
- Внутренний диаметр гильз (20 штук) — 34 – 72 мм при шаге в 2 мм.
- Опорные диски, применяющиеся вместе с гильзами, — 2 штуки.
- Болты с длинной 450 мм — М16, М14, М12, М10.
- Вес набора — 3,3 кг.
Плюсы:
- Все элементы изготовлены из стали высокой прочности.
- Поставляется в надежном кейсе, облегчающем уход за деталями набора и их транспортировку.
- Сравнительно небольшой вес.
- Прочность кейса.
Минусы: Нет головки и трещетки, облегчающих выполнение работы.
Достаточно много автолюбителей интересуется, как сделать съемник сайлентблоков своими руками. Ведь менять эти, снижающие вибрацию элементы подвески, приходится достаточно часто. Причем, это относится не только к отечественным автомобилям, но и многим иномаркам. Проблема связана с не слишком качественными дорогами. Спортивный стиль вождения также отрицательно сказывается на техническом состоянии сайлентблоков, как части подвески. Не продлевает срок службы и неправильная установка.
Многие механики забивают сайлентблок молотком. При этом, повреждается резина, может смещаться металлическая втулка. Поэтому, всегда используйте съемники, в крайнем случае, имеются вполне безобидные методы поставить деталь на место без помощи специализированных инструментов. Об этом мы расскажем в конце статьи.
Как сделать съемник сайлентблоков своими руками? Перед ответом на этот вопрос, желательно разобраться, что такое сайлентблок. Так будет проще сделать съемник.
Сайлентблоком называют резинометаллический шарнир, который способен гасить вибрации, возникающие в подвеске. На легковых автомобилях чаще встречается деталь, выполненная в виде втулки из металла с корпусом из эластомера. Самым распространенным вариантом при изготовлении шарнира является обычная резина. Но, наиболее прочными и качественными, можно назвать полипропиленовые шарниры. Рекомендуется при замене приобретать именно такие.
3 Как самостоятельно поменять сайлентблоки – несколько простых решений
Перед тем как заменить сайлентблоки, необходимо поднять автомобиль (любой модели) на домкраты или подъемник и снять некоторые элементы подвески. Особенности демонтажа этих элементов на каждом автомобиле разные, однако если речь идет о замене сайлентблоков переднего рычага, то почти на всех легковых авто необходимо снять передние колеса, отсоединить крепления шаровой опоры и стойки (иногда требуется отвод тормозного механизма) и отсоединить рычаг. При замене сайлентблоков задней балки главное не пережать и не повредить тормозные шланги, иначе их придется менять. Когда рычаг или иная деталь снята, можно начинать выпрессовку шарнира.
Самые эффективные способы:
- распилить металлическую часть сайлентблока ножовкой по металлу (аккуратно, чтобы не задеть часть детали, в которой сайлентблок находится) и выдавить деталь из проушины,
- аккуратно выбить кувалдой и зубилом,
- использовать тиски и втулку по принципу обычного съемника,
- выжечь резиновую или полиуретановую часть паяльной лампой или горелкой.
Для установки (запрессовки) нового сайлентблока следует использовать тот же съемник или постараться установить деталь, зажав рычаг в тисках и забивая ее с помощью молотка. Перед запрессовкой отверстие необходимо обязательно очистить от грязи и ржавчины и смазать мыльным раствором, иначе установить новый сайлент без повреждения будет практически невозможно. Если для запрессовки используется съемник, то втулка должна быть специальной конусовидной формы, в этом случае вы не рискуете повредить деталь
Важно помнить, что после установки новых деталей затягивать болты следует только после того, как будут установлены колеса и автомобиль будет спущен на землю
Отзывы
Способы запрессовать сайлентблоки
Существует несколько вариантов запрессовки сайлентблоков.
Вариант с тисками
Перед запрессовкой компонента необходимо наждачной бумагой очистить посадочные места от ржавчины и заусенцев. Потом смазать проушины смазкой «Литол» или жидким мылом. Сверху рычага установить деталь, на нее – специальную оправку, и с помощью тисков компонент запрессовать в гнездо.
Запрессовка с помощью пресса
Запрессовку сайлентблоков можно осуществлять с помощью пресс-съемника, которым деталь была снята. Нужно подобрать необходимую наставку для запрессовки, смазать проушину, правильно установить деталь и задавливать, периодически посматривая, чтобы компонент не пошел наперекосяк.
Приспособление для выпрессовки
Чтобы удостовериться в необходимости замены компонентов, нужно сделать визуальный осмотр резиновых деталей. Они должны быть целыми, без деформации. При раскачке авто люфта быть не должно. При движении автомобиля износ выявится стуком подвески, покачиванием кузова и неустойчивым движением авто.
Чтобы достать сайлентблок в домашних условиях, необходимо:
- Установить рычаг под пресс на подставку, куда будет выходить сайлентблок. Сверху поставить проставку для выдавливания втулки и выпрессовывать деталь.
- Используя вместо пресса тиски, по такому же методу можно выдавить сайлентблоки.
- Можно использовать гидравлический домкрат. Для этого предварительно понадобится сварить рамку из уголка или швеллера в виде прямоугольника, который по высоте больше домкрата. Вставить две вышеперечисленные проставки и поднимать домкрат, пока сайлентблок не выдавится в оправку. Домкрат нужно выбирать помощнее – на 10-15 тонн, т. к. подъемники на 3-5 тонн могут не помочь.
- В отсутствие специальных приспособлений используется самодельный или заводской пресс-съемник, который с помощью болта, шайб, гайки и двух наставок выдавливает деталь. Все эти компоненты должны быть прочными и надежными. Используя подобное приспособление, можно произвести выпрессовку без демонтажа ступицы и рычага.
Применение грубой силы
Если под рукой не оказалось ни одного из вышеперечисленных приспособлений, для выпрессовки сайлентблоков можно использовать обыкновенный молоток и отвертку или какой-нибудь толстый заточенный штырь. Его необходимо вбить между втулкой и сайлентблоком. В результате втулка детали деформируется вовнутрь, после этого можно будет вытащить резинку и выбить сайлентблок.
Можно выпрессовать деталь с помощью полотна по металлу, отвертки и молотка. Для этого нужно удалить внутреннюю втулку и полотном аккуратно, чтобы не повредить рычаг, перепилить сайлентблок. Затем с помощью отвертки вытащить деталь.
Чтобы запрессовать сайлентблок с применением грубой силы, необходимо вставить деталь в проушину, резким и сильным ударом молотка забить ее в свое посадочное место.
Недостатки этого метода:
- сайлент криво заходит в проушину;
- закусывает резиновые части детали;
- от удара может повредиться рычаг или сайлентблок.
После использования этого метода компонент часто повреждается, и его нужно будет перепрессовать.
Запрессовка весом автомобиля
Многие автомобилисты запрессовывают сайленты весом собственного автомобиля.
Для этого необходимо:
- Под транспортное средство установить винтовой или гидравлический домкрат.
- Снять колесо.
- Рычаг с сайлентблоком установить под ступицу автомобиля.
- Хорошо выровнять детали и потихоньку опускать домкрат.
За счет веса автомобиля компонент сядет в посадочное место.
Этот способ имеет несколько недостатков:
- неудобно использовать ступицу как пресс;
- небезопасно;
- трудно контролировать правильную посадку компонента.
При отсутствии съемников и тисков этот способ позволяет неплохо справиться с задачей, нужно только быть предельно осторожным и соблюдать меры безопасности.
Сборка гидравлического пресса своими руками
Если вы решили собрать самодельный пресс своими руками, необходимый для запрессовки сайлентблоков и подшипников, вам потребуются определенные материалы и инструменты.
Потому начните с выбора требующихся комплектующих. Без них собрать самодельный пресс будет невозможно. Вам понадобится:
- Сварочное устройство с электродами;
- Ножовка по обработке металла;
- Болгарка;
- Гидравлический домкрат с подходящими параметрами мощности;
- Оттягивающие пружины (хорошо подходят пружины от кресел авто или дверей);
- Грибок моста со сдвинутыми шлицами (на тот случай, если домкрат будет иметь нижнее расположение);
- Швеллеры;
- Металлическая труба с сечением квадрат или прямоугольник;
- Металлический уголок;
- Стальной лист;
- Полоса из стали;
- Отрезок трубы для головки штока.
Размеры деталей вы выбираете согласно выбранным чертежам, либо подбираете под ваш конкретный разработанный гидравлический пресс.
Когда все готово, можно приступать к работе своими руками.
- Разрежьте металлические заготовки согласно чертежам.
- Выполните на металлических деталях необходимые отверстия, если чертежи предусматривают их наличие. Сверлить уже на собранной конструкции будет проблематично.
- Сварите все компоненты из металла, которые предусматривают применение сварочного аппарата. Тщательно обрабатывайте швы, поскольку на гидравлический пресс будет воздействовать сильная нагрузка. Ваша задача — сделать П-образную конструкцию, надежно привариваемую к основанию.
- Далее идет подвижный стол. Чтобы сделать его, воспользуйтесь трубой или швеллером. Труба должна иметь длину, которая будет меньше, нежели промежуточное расстояние между двумя стойками. Затем приваривается еще кусок трубы, необходимый для штока гидравлического домкрата. В роли направляющих могут выступать металлические полосы. Их длина должна соответствовать ширине станины. Трубу следует завести между стойками. По бокам крепят направляющие полоски. Конструкцию стяните надежными болтами и гайками.
- Чтобы сделать регулировочный самодельный съемный упор для пресса, действуйте так же. Но только на металлических полосках напротив стоек сделайте отверстия. Это позволит фиксировать элемент на нужной высоте.
- Согласно чертежам установите пружины и оттяните ими подвижный рабочий стол.
- Установите на свое место домкрат. Конструкция готова.
Преимущество такого гидравлического пресса для запрессовки в том, что при необходимости гидравлический домкрат можно легко снять и применять самостоятельно. Используя собранный своими руками пресс, вы легко справитесь с заменой сайлентблоков и не только.
Приветствую вас друзья на сайте ремонт автомобилей своими руками. Многие автолюбители совершенно не представляют себе конструкцию сайлентблока и его назначение. Здесь все просто. По сути, этот узел — пара втулок из качественного металла, между которыми вмонтирована специальная резиновая вставка.
Задача узла – соединение между собой двух элементов подвески транспортного средства. Наличие упругих «прослоек» между втулками обеспечивает эффективное погашение колебаний, передаваемых от одного элемента к другому. Более подробно, что такое сайлентблок можно посмотреть тут.
