Выбираем динамик для сабвуфера

Зачастую в автомобильных сабвуферах используются динамики размером от 6 до 15 дюймов. Мы же остановимся на самых оптимальных и популярных вариантах — это 10 и 12 дюймовые динамики.

Почему именно этот размер? Динамики размером до 10 дюймов чаще всего используются для получения дополнительных и фронтальных басов, и из них вряд ли получится хороший сабвуфер. Динамики размером от 15 дюймов используются в соревнованиях по автозвуку. Сабвуфер с таким динамиком имеет объем до 90 литров и поместится не в каждый автомобиль. Кроме того, он сильно искажает звук.

Нет единого мнения по поводу того, какой мощности динамик выбрать. Но одно можно сказать точно — максимальная мощность динамиков должна превышать максимальную мощность усилителя. Если динамик будет долго работать на максимальной громкости, то это приведет к искажениям звука и шумам. Лучше придерживаться баланса.

Если Вы не планируете принимать участие в соревнованиях, рекомендуем остановить свой выбор на 10-12 дюймовых динамиках. Самодельный короб под 12-ти дюймовый динамик имеет объем 40-50 литров и поместится в любой багажник.

Нюансы подключения сабвуфера к усилителю

Ввиду разных моделей автомагнитол, у автолюбителей часто возникают вопросы, касаемо индивидуальной модели и/или особенностей авто. Например:

Как подключить сабвуфер к усилителю магнитолы с отсутствием линейного выхода?

Такие модели (без тюльпанов) популярны, так как стоят недорого. Тем не менее когда владелец решает изменить и модернизировать акустическую систему, он сталкивается с необходимостью менять магнитолу. Этого можно не делать. Достаточно приобрести адаптер высокого уровня, конвертирующий сигнал. Устройство подключается к выходу магнитолы. На нем уже присутствует линейный сигнал на усилитель. Также адаптер имеет возможность настройки, чтобы звук выходил без искажения.

Как подключить усилитель и сабвуфер в машине через кроссовер?

Устройство играет роль фильтра, разделяя частоты по диапазонам, улучшая качество звучания. Кроссоверы бывают следующих типов: активные, пассивные, а также на одно- и двухполосные. Варианты имеют собственные преимущества и недостатки. Располагают их следующим образом:

• Пассивные кроссоверы подключают перед динамиками. Достаточно одного усилителя;
• Активные фильтры располагают перед автоусилителями (несколькими). Динамики подключаются к усилителю сабвуфера отдельным канальным проводом.

Цена активного кроссовера (адаптера) выше, чем пассивного ввиду возможности точного воспроизведения срезов частот.

Как подключить два сабвуфера к усилителю?

Для подключения необходимо соединить провода двух сабвуферов “+” к “+” и “-” к “-“

При этом крайне важно, чтобы сабвуферы были одинаковыми, или как минимум тщательно подобраны друг к другу по характеристикам

Как подключить сабвуфер к 4 канальному усилителю?

Подключение сабвуфера к четырехканальному усилителю, в большинстве случаев проходит по стандартной схеме. Просто под сабвуфер выделяется специальный канал, который оптимизирован под передачу низких частот.

Подключение сабвуфера в машине

Если сабвуфер активный, то особых проблем при его подключении к штатной магнитоле или другому головному устройству не возникнет. Для этого нужно выполнить всего два шага: подключить питание и звуковые провода.

1. Для подключения питания необходимо протянуть провод от сабвуфера в подкапотное пространство машины и подключить его через предохранитель к плюсовой клемме аккумулятора. Минусовой контакт сабвуфера запитывается от ближайшей “массы”.
2. Звуковой кабель подключается напрямую к специальному разъему для сабвуфера, который находится на задней стенке магнитолы и обычно обозначается как «S/W» или «SW OUT».

Подробней о разъёмах и выходах на задних стенках автомобильных магнитол читайте в нашей инструкции по подключению автомагнитол.

Схема подключения пассивного сабвуфера в машине

Пассивный сабвуфер в машине подключается несколько сложнее, так как его нужно соединять не напрямую с магнитолой, а через усилитель (смотрите схему подключения выше). Кроме того, во избежание “провалов” звука на высокой громкости и проблем с электрооборудованием автомобиля мы рекомендуем использовать специальный конденсатор для сабвуфера.

Поскольку сабвуферы создают дополнительную нагрузку на бортовую электрическую сеть автомобиля, то при наличии мощного усилителя звука в аудиосистеме очень часто возникает необходимость в приобретении конденсатора для сабвуфера, который будет защищать сеть от перегрузок.

После установки и подключения сабвуфера в машине останется лишь правильно его настроить. Если в автомобиль установлен активный сабвуфер, то при его регулировке просто подбирается оптимальный вариант звучания.

А вот настройка пассивного сабвуфера, как правило, более сложная, и чтобы правильно отрегулировать его звучание нужно обладать неплохим музыкальным слухом. Если настроить пассивный сабвуфер самостоятельно вам не удастся, тогда лучше будет обратиться для этого к специалистам.

Что нужно для подключения?

Для подключения сабвуфера к усилителю, в первую очередь необходимо удостовериться в том, что у Вас есть все необходимое. Для установки сабвуфера и усилителя в машину понадобится:

• Набор клемм и разъемов;
• Конвертер вывода звука;
• Линейный предохранитель;
• Переключатель для удаленного питания;
• Конденсатор;

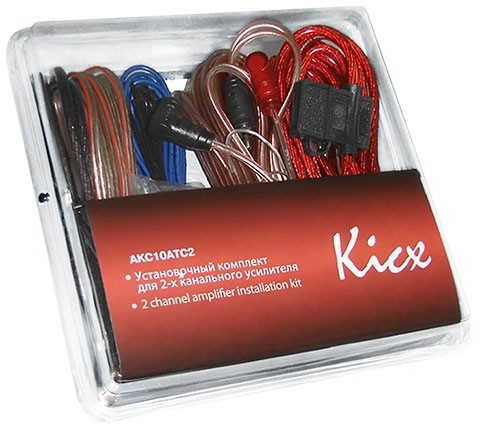

• Комплект проводов для подключения сабвуфера и усилителя, которые подбираются под конкретную акустическую систему.

Чтобы приобрести нужный комплект проводов достаточно просто обратиться в любой магазин, торгующий звуковыми системами для автомобилей, и укажите им модели вашей машины и магнитолы.

Длина проводов определяется в зависимости от выбранной схемы подключения сабвуфера к усилителю.

Проводка проводов

Перед установкой сабвуфера и усилителя необходимо определиться с тем, где именно будет располагаться автоусилитель. В выбранное место нужно положить конец провода питания, и проложить его под капотом автомобиля. Для этого понадобится отмерить провод с запасом в тридцать сантиметров.

В некоторых машинах уже предусмотрены отверстия с резиновыми или пластиковыми вставками, которые предназначены именно для проводки акустической системы

Если отверстия необходимо просверлить, то нужно соблюдать крайнюю осторожность для того, чтобы не повредить важных узлов и деталей. В некоторых местах проводку нужно дополнительно защитить изолентой

Питание усилителя

Теперь необходимо обеспечить питание для автоусилителя. Для этого понадобится отсоединить от аккумулятора кабеля питания автомобиля и присоединить к нему провод питания усилителя. После этого, не подключая кабель питания к аккумулятору нужно вставить его в предохранитель соответствующей силы тока, и только после этого присоединить к аккумулятору.

Заземление

Следующим этапом установки сабвуфера и усилителя в машину будет подведение заземления. Для этого необходимо присоединить выбранный провод к усилителю и от него к участку голого (обезжиренного, неокрашенного и без следов коррозии) металла. Перед подсоединением провода стоит отшлифовать выбранный участок. Чаще всего просто откручивается один из болтов сиденья, к нему прикрепляется провод заземления, а болт закручивается.

Подключение усилителя к магнитоле

Естественно подключение сабвуфера через усилитель было бы бессмысленным без источника звука, которым является автомагнитола.

В первую очередь необходимо обеспечить удаленное питание. В неоригинальных автомобильных магнитолах, как правило, есть синий провод, который можно просто обрезать и подключить вместо него кабель подходящей длины.

В том случае, если у вас оригинальная магнитола, нужно купить подходящий переключатель и найти место, в котором вы его разместите и выполнить следующие действия:

1. Протянуть к переключателю провод от усилителя;
2. Разрезать его надвое;
3. Подключить концы провода к двум клеммам;
4. Проведите отрезанную часть провода обратно, оставив запас в 30 см.

Далее необходимо будет подключить конденсатор, который предотвратит скачки напряжения из-за использования подсветки в сочетании с мощными басами. Конденсатор должен располагаться как можно ближе к усилителю использовав его заземление.

Чтобы конденсатор выполнял свою функцию его нужно зарядить. Для этого необходимо использовать резистор с сопротивлением в 1кОм. Зарядка займет всего несколько секунд, но лучше не трогать ничего голыми руками. Проверка заряда конденсатора осуществляется при помощи вольтметра, который должен показать около двенадцати Вольт.

Далее нужно подключить сигнальные провода от линейных выходов магнитолы. Их количество может доходить до шести, хотя в мультимедийных центрах может быть и больше. Выбираем соответствующие выходы и подключаем их к усилителю при помощи межблочных кабелей. Для двух и четырехканальных моделей необходимы соответствующие межблоки.

Если у магнитолы всего одна пара линейных выходов, а используемый автоусилитель имеет четыре канала, необходимо использовать Y-адаптеры. Однако большинство современных усилителей имеют возможность параллельного подключения входов, что позволяет обойтись и без них.

Установка активного сабвуфера – ассортимент продукции

На рынке автомобильной акустики представлен огромный выбор активных сабвуферов, и каждый бренд предлагает в этом сегменте свои собственные уникальные разработки.

Корпорация Alpine, разработчик передовых автомобильных мультимедийных систем, использует в топовых моделях активных сабвуферов цифровые усилители аудиосигнала. Присутствуют и компактные модели, как правило, по самой высокой, среди конкурентов, цене. Также имеются модели активных сабвуферов, которые заточены под работу со штатными системами. В широком ассортименте – модели высочайшего качества изготовления на любой размер кошелька. Качество баса часто зависит от стоимости модели.

Kicker – один из мировых лидеров в области производства автоакустики, отличительной особенностью которой является невероятно чистый и мощный звук. Kicker – одна из немногих компаний, внедрившая модельный ряд активных сабвуферов с квадратной формой динамика, что позволяет получить больше громкости за счет увеличенной площади диффузора (при тех же размерах и подводимой мощности). Сабвуферы являются приоритетным направлением деятельности этого американского производителя, и среди профессионалов автозвука продукция находит множество положительных отзывов.

Kicx – изготовитель бюджетной автоакустики, с хорошим соотношением “цена — качество”. Производит весь спектр динамиков, в том числе активные корпусные и slim-сабвуферы. При изготовлении диффузоров Kicx небезуспешно экспериментирует с совершенно разными по свойствам основами, начиная от алюминия и заканчивая композитными и полипропиленовыми материалами. Модели с разным материалом диффузоров придают свое особенное звучание низким частотам.

Именитый германский бренд Eton производит акустику класса Hi-End, в том числе активные автосабвуферы трапециевидной формы с отличным качеством баса. Первым начал применять космические технологии в изготовлении диффузоров для своих систем (в качестве материала используется трехслойный кевлар). Выбор активных сабвуферов довольно скуден по сравнению с конкурентами, но это компенсируется высоким качеством звучания любой из моделей. В ассортименте присутствует нестандартный вариант компактного исполнения сабвуфера с двумя 6.5 – дюймовыми динамиками (вместо одного 8”), выдающий рекордные показатели мощности среди аналогов.

На рынке активных сабвуферов хорошо себя зарекомендовал и японский бренд µ-Dimension, специализирующийся на производстве усилителей и сабвуферов. В ассортименте представлено несколько компактных активных сабвуферов, которые превосходят по качеству основную массу продукции конкурентов, что достигается использованием качественных материалов при сборке (к примеру, литой алюминиевый корпус).

Автосвалка полицейских автомобилей

Да-да, в России есть и такие. Интересно, а у нас вообще работает программа утилизации? Или за утилизацию только деньги собирают с автопроизводителей?

Пошаговая инструкция по установке активного сабвуфера

1. Обесточьте автомобиль, снимите клеммы с аккумуляторной батареи.
2. Проложите силовой кабель от аккумулятора к месту установки сабвуфера. Провод не должен попадать под педали или мешать работе других механизмов.
3. Установите предохранитель на провод возле аккумулятора. Не подключайте силовой кабель к клемме АКБ.

Питание сабвуфера производится от аккумуляторной батареи. Обязательно используйте предохранитель для избежания неприятностей с проводкой

Снимите штатную магнитолу и осмотрите заднюю панель. Найдите линейный выход для низкочастотника и провод управления.

Находим линейный выход для саба и провод управления

Проложите акустические кабели и провод REM (System Remote Control) от магнитолы к месту размещения сабвуфера. Провода разместите под элементами обшивки и надёжно зафиксируйте их пластмассовыми хомутами.

Вся проводка прокладывается под элементами обшивки салона автомобиля. Она надёжно крепится пластмассовыми хомутами

Подключите провод управления, акустический кабель, провода питания и массы к сабу. «Землю» берите от металлической поверхности кузова автомобиля.
Подключите на магнитоле саб и провод REM. Места скрутки тщательно заизолируйте. Установите магнитолу в штатное место.
Подключите провод питания к клемме «+» аккумулятора.

Схема подключения активного саба

В процессе прокладки кабелей нужно соблюдать определённые правила. Чтобы предотвратить возникновение наводок и помех, силовой и сигнальный кабели нельзя укладывать одним пучком. Лучше если провода проложены по отдельности. В зависимости от мощности акустической системы нужно обязательно подсчитатьноминальный ток предохранителя. Нельзя ставить плавкую вставку, рассчитанную на очень большой ток, иначе провода будут гореть, а предохранитель останется целым.

Кроме кабелей электропитания и сигнального провода к активной акустической системе подключается провод дистанционного управления. У автомобильных магнитол этот провод на колодке питания всегда синего цвета. Он имеет обозначение «System Remote Control». Точка для его подключения на активной колонке обозначается аналогично или в сокращённом виде. Через этот провод на систему электропитания акустической системы подаётся управляющий потенциал + 12 вольт. Система дистанционного включения нужна, чтобы вместе с автомобильной магнитолой включался усилитель низкой частоты. Подключить провод к активному сабвуферу напрямую совершенно не обязательно. Одновременное включение звуковых устройств требуется не всегда и многие подключают активный сабвуфер через обычный тумблер. Это позволяет включать автомагнитолу без мощного баса.

Подключение саба к магнитоле через усилитель

Чтобы подключить СБВ к автомагнитоле понадобится набор инструментов и материалов:

• нож;
• набор отверток и ключей;
• пассатижи и кусачки;
• изолента;
• предохранители;
• конденсатор;
• крепежи-расходники (гайки/болты);
• кольца-уплотнители;
• проводка («тюльпаны», акустический кабель, питание).

Процесс подключения

Выбирается место в автомобиле для монтажа устройства. В зависимости от модели и размера это будет багажник или полость под задним сидением авто.

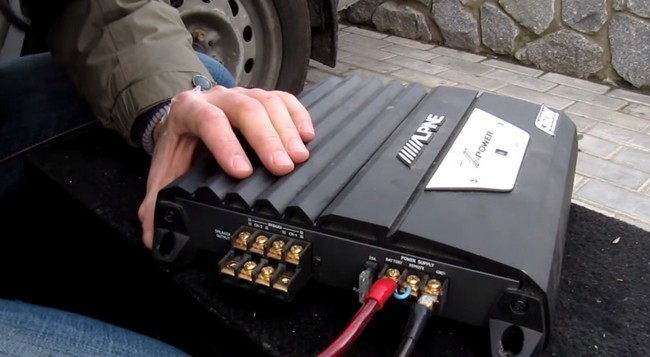

Теперь необходимо проложить силовой кабель от АКБ из-под капота к месту, где будет установлен усилитель и саб в багажном отсеке. Соединительные провода от магнитолы к усилителю прокладываются тем же путем.
