Усилитель на tda1562

Усилитель на tda1562

Предлагаемый усилитель мощности построен на микросхеме TDA1562, в которой реализован новый класс «H». Суть его состоит в том, что до определенного значения мощности усилитель работает в классе «В». Если выходная Мощность повышается дальше, включается схема увеличения напряжения на выходном каскаде и таким образом позволяет раскачать усилитель до максимальной мощности.

На схеме усилителя на TDA1562 показан вариант УНЧ с блоком питания для использования в домашних условиях. Трансформатор с габаритной мощностью 150 Вт должен обеспечивать ток вторичной обмотки не менее 6 А.

Из готовых подойдёт транс от телевизоров — лампачей ТС180. Диодный мост лучше собрать на Д242 — Д245. Для эксплуатации усилителя на TDA1562 в машине, просто подаём питание сразу от 12 В аккумулятора на микросхему. Не забывайте про радиатор, не менее 300 квадратов.

Усилитель имеет защиту выхода от КЗ и термозащиту.

Технические характеристики усилителя на TDA1562

Uпит………………………………………………… +8…18 V

Iпотр.(Uвх.=0)……………………………………. 0,15…0,2 А Iпотр. средний …………………………………….. 1,5…2 А Iпотр. максим………………………………………. до 10 А Рвых. номинал (RMS)…………….50 W (4 Ом); 30 W (8 Ом) Рвых. максимальная ……………………..70 W (4 Ом.) ; 40 W (8 Ом.) fраб………………………………………….15…60000 Hz (+0 dB; -3dB) Uвх. ………………………………………………… -0,7 V Кусил…………………………………………………..26 dB Кгарм. ……………………………………………….0,03 % Ксигнал/шум………………………………………. -90 dB Кдемпф. (100 Hz; 4 Ом) ……………………..не менее 40

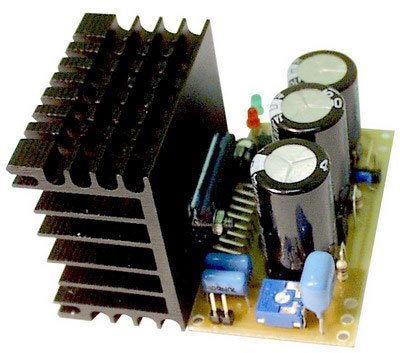

Фирма мастеркит уже давно выпускает готовые наборы для его сборки, так что кто не хочет возиться с изготовлением, может и заказать:

Благодаря внутренним вольтодобавочными элементам, и конденсаторам по 10000 мкф, можно развить, на нагрузке 4 Ома при питании 16 вольт, мощность до 100 Вт.

Реальные испытания усилителя на TDA1562 показали немалый уровень нелинейных искажений, поэтому данную схему рекомендуется устанавливать именно в качестве сабвуфера, где критичность КНИ не столь важна, а не для левых — правых СЧ-ВЧ каналов.

В стационарных условиях, для повышения выходной мощности, микросхему усилителя на TDA1562 лучше питать от увеличенного до 17В напряжения.
