Где находится топливный фильтр на ларгусе

Замена топливного фильтра

1. Откидываем подушку сидения кормы и открываем крышку люка.
2. Отключаем предохранитель питания насоса.
3. Запускаем двигатель LADA Largus и даем ему возможность выработать присутствующее под давлением в контуре топливо. Агрегат заглохнет.
4. Отключаем питание посредством съема клемм с АКБ.
5. Отсоединяем топливные магистрали, подходящие к модулю насоса.
6. Откручивает фиксирующий диск.
7. Освободив сборку насоса внутри посадочного гнезда, извлекаем ее и заменяем новым аналогом. Если требуется заменить только сеточный фильтр, выполняем это действие.
8. После сборки конструкции по обратному алгоритму обязательно проверяем герметичность системы.

Снятие и разборка топливного модуля

Снимаем топливный модуль при выходе из строя любого из его элементов. Замену топливного насоса, сетчатого фильтра или датчика указателя уровня топлива показываем для возможности ремонта в дорожных условиях и в отсутствии оригинальных запасных частей.

В салоне автомобиля поднимаем подушку сиденья второго ряда.

Поднимаем пластмассовую крышку и отводим от лючка ковровое покрытие.

Вынимаем крышку лючка топливного бака и отводим ее в сторону.

Шлицевой отверткой отжимаем фиксатор…

…и отсоединяем колодку проводов от крышки топливного модуля. Далее следует сбросить давление в системе питания. Для этого пускаем двигатель. Он, проработав несколько секунд, остановится из-за недостатка топлива. Давление в системе при этом будет сброшено. Выключаем зажигание.

Сжав фиксаторы наконечника топливной трубки, снимаем его со штуцера крышки топливного модуля. Топливный модуль фиксируется в баке прижимным кольцом, навернутым на горловину бака. Для отворачивания прижимного кольца модуля проще всего воспользоваться монтажной лопаткой.

Упираясь во впадины отверстия, выполненного в панели пола кузова, монтажной лопаткой толкаем кольцо за выступы против часовой стрелки. Возможно, процедуру придется повторить несколько раз, упираясь в разные выступы по окружности кольца. А при сборке, заворачивая кольцо, это надо сделать обязательно.

Снимаем прижимное кольцо. На снятом баке отвернуть прижимное кольцо поможет простое приспособление, согнутое из металлического прутка в виде скобы.

Приспособление для отворачивания прижимного кольца

Вынимаем топливный модуль из бака, выводя поплавок датчика указателя уровня топлива из отверстия в топливном баке.

Вынимаем резиновое уплотнительное кольцо топливного модуля. Сливаем остатки топлива из топливного модуля в заранее подготовленную емкость. Закрываем отверстие в топливном баке плотной бумагой или полиэтиленом. Дальнейшая разборка топливного модуля не предусмотрена. Разработчиками автомобиля предполагается замена всего модуля при выходе из строя любой из его составных частей. Однако, в чрезвычайных обстоятельствах можно очистить сетчатый фильтр на входе в топливный насос, заменить датчик указателя уровня топлива или топливный насос.

Отсоединяем колодку проводов датчика указателя уровня топлива от разъема на внутренней стороне крышки топливного модуля.

Освобождаем фиксатор датчика указателя уровня топлива.

Снимаем датчик указателя уровня топлива.

Отверткой освобождаем три фиксатора стакана…

…и снимаем стакан с корпуса фильтра.

Соединение канала регулятора давления топлива уплотнено резиновым кольцом.

В стакане установлены регулятор давления топлива 1 и противодренажный клапан 2.

Потянув, снимаем с топливного насоса сетчатый фильтр. Теперь его можно промыть или заменить.

Отверткой отжимаем фиксатор крышки топливного модуля…

…и отводим крышку.

Снимаем пружину с направляющей.

Отсоединяем колодку проводов топливного насоса от разъема на внутренней стороне крышки топливного модуля.

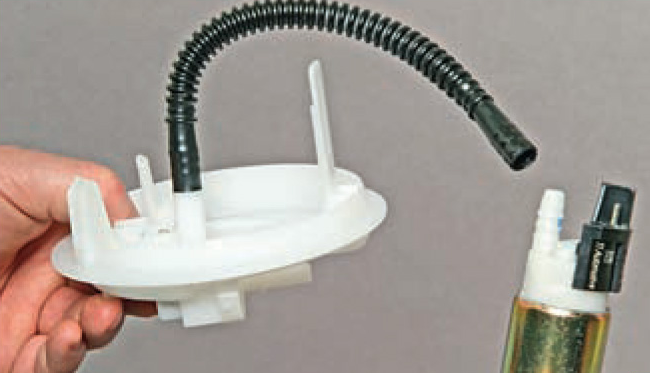

Вынимаем топливный насос из гнезда в корпусе топливного фильтра. Нагрев пластмассовую гофрированную трубку на патрубке насоса струей кипящей воды из чайника…

…снимаем трубку с патрубка насоса. Сборку и установку топливного модуля проводим в обратной последовательности.

Перед установкой модуля контролируем правильность расположения уплотнительного кольца на отбортовке горловины бака. Аккуратно, чтобы не сдвинуть уплотнительное кольцо, устанавливаем модуль в бак.

При установке ориентируем топливный модуль так, чтобы стрелка 2 на его крышке располагалась напротив стрелки 1 на баке. Надавив сверху вниз на крышку модуля, наворачиваем прижимное кольцо на горловину бака до тех пор, пока крышка модуля не будет плотно прижата к горловине. Затем доворачиваем прижимное кольцо до положения, при котором стрелка 3 на кольце расположится напротив стрелок 1 и 2. Наконечник топливной трубки надеваем на штуцер крышки модуля до щелчка пружинных фиксаторов наконечника. После установки модуля включаем зажигание и проверяем герметичность соединений. При установке крышки лючка топливного бака ориентируем ее так…

…чтобы стрелка 1 на крышке расположилась напротив паза 2, выполненного в панели пола кузова.

Бензонасос лада ларгус 16 клапанов

Купить топливный насос (бензонасос) на Лада Ларгус в сборе или отдельно? Бензонасос на Lada Largus продается или сборе, или бывает отдельно от топливного насоса. Если бензонасос неразборный, то придется покупать его в сборе вместе с корпусом. Некоторые умельцы пытаются самостоятельно расковырять неразборный корпус. Если вы из числа таких, то мы можем подобрать отдельно бензонасос при наличии образца.

Бензонасос на Лада Ларгус подбирается только по ВИН номеру автомобиля

Обратите внимание, что топливный насос на Lada Largus может идти вместе с топливным фильтром. Покупая отдельно вставку бензонасоса, обратите внимание, что она должна соответствовать двум параметрам, идентичным с параметрами оригинального топливного насоса

Два самых важных из них: производительность (л/ч) и минимальное давление (кРа). Бензонасосы бывают погружными т.е. находятся в топливном баке или подвесными т.е. расположенными в топливной магистрали.

Стоимость топливного насоса (бензонасоса) Лада Ларгус :

Варианты бензонасоса	Цена бензонасоса	Купить
Бензонасос в сборе Лада Ларгус , подвесной	от 1200 руб.
Бензонасос в сборе Лада Ларгус , погружной	от 1800 руб.
Вставка бензонасоса Лада Ларгус	от 500 руб.

Купить топливный насос (бензонасос) Лада Ларгус

Телефон

(многоканальный, 10.00-20.00)

Whatsapp

Viber

Доставка по Москве в день заказа Доставка в регионы от 2-х дней.

Стоимость бензонасоса зависит от типа, новый он или б/у, фирмы производителя, а также от наличия на нашем складе или срока поставки до нашего магазина.

Рейтинг бензонасосов на основе отзывов владельцев:

1. Bosch (Германия) 2. ERA (Италия) 3. Airtex (Испания) 4. Magneti Marelli (Италия) 5. Krauf (Евросоюз)

Замена подвесного бензонасоса вопросов не вызывает, а вот для замены топливного насоса в баке, мы рекомендуем обратиться на СТО. Если технологического отверстия в машине нет, то придется либо его вырезать, либо снимать топливный бак.

Когда нужно покупать бензонасос:

— провалы работы двигателя при равномерной езде; — автомобиль стал часто глохнуть; — плохой запуск при прогретом двигателе; — потеря мощности и силы тяги.

Адреса в Москве: СТО на Горбунова: ул. Горбунова, дом 12А, с 10 до 20, без выходных. СТО на Будайском проезде: Будайский, проезд, 9, с 10 до 20, без выходных. СТО на Транспортной: Реутов, ул. Транспортная, 13, с 10 до 20, без выходных. СТО на Шоссейной: ул. Шоссейная, 90 С5, с 10 до 20, без выходных.

Сеточка бензонасоса

HTTP/1.1 200 OK Server: nginx Date: Sun, 02 Feb 2020 09:23:36 GMT Content-Type: text/html; Transfer-Encoding: chunked Connection: close X-Powered-By: PHP/5.2.6-1 lenny13 Set-Cookie: PHPSESSID=e8a60231e2295d3b406bec63375ff6d4; path=/ Expires: Thu, 19 Nov 1981 08:52:00 GMT Cache-Control: no-store, no-cache, must-revalidate, post-check=0, pre-check=0 Pragma: no-cache Vary: Accept-Encoding

Сеточка бензонасоса — Лада Ларгус клуб

Регистрация Вход

• Главная
• Новости
• Новости АВТОВАЗа
• Новости автомира
• Про автомобили

Форум Активные темы
Форум клуба
Клуб в регионах
Лучшие фото
Фото пользователей
Встречи клуба
Наши Ларгусы
Ларгус фургон
Largus Cross
АВТОВАЗ
Renault
Бортовики
Все бортовики
Об автомобиле
Цветовая гамма
Тех. характеристики
Документы
План покраски
Отзывы
О клубе
Контакты

Топливный фильтр Лада Ларгус

Топливный фильтр со временем засоряется присутствующими в бензине примесями и требует замены. Лада Ларгус здесь не исключение. Как выяснить, что топливный фильтр пришел в негодность и «просится» на замену? Можно ли выполнить эту процедуру самостоятельно, не прибегая к услуге сервиса? Какие последствия ожидают топливный контур и мотор, если пренебречь своевременной заменой? Таких вопросов может возникнуть целая уйма, особенно у малоопытного обладателя Лада Ларгус. Наш материал призван внести ясность в обозначенные аспекты и помочь многим владельцам решить данную проблему собственноручно.

Разборка модуля: замена (очистка) топливного фильтра, бензонасоса и датчика уровня топлива

Топливный фильтр тонкой очистки (корпус), фильтр грубой очистки (сеточка), бензонасос, и датчик уровня топлива находятся в комплексе топливного модуля, который расположен в топливном баке.

Примечание: По регламенту, замена отдельных частей топливного модуля не предусматривается, а в случае выхода из строя какой либо из его составляющих, модуль заменяется в сборе. Однако в экстренном случае, для замены топливного насоса, для очистки топливного фильтра, или замены датчика уровня топлива, модуль можно разобрать.

Для разборки топливного модуля и замены деталей снимите его с автомобиля. (см. здесь)

Отсоединяем колодку проводов датчика уровня топлива от крышки

Снимите датчик уровня топлива, сдвинув его по направлению стрелки

Датчик уровня топлива 1 – резистор; 2 – ползунок; 3 – колодка проводов датчика; 4 – поплавок; 5 – рычаг поплавка

С помощью отвёртки отожмите три пластмассовых фиксатора…

Разбираем модуль с целью заменить фильтр

Основное, что нужно помнить: сначала отключают коричневый разъём. Затем снимают датчик уровня, отстегнув отвёрткой фиксатор.

Разбираем модуль насоса

Похожие фиксаторы удерживают и верхнюю крышку. Сняв её, отключают белый разъём (см. фото). Как снять нижнюю часть модуля, рассмотрено в предыдущей главе. А вот с патрубками придётся повозиться: одевая или снимая их, штуцеры надо удерживать над паром.

Самая сложная операция

Добиться результата сразу не получалось ни у кого.

Вместо штатных патрубков, чёрных, блестящих и красивых, можно купить гофрированные шланги от автомобиля ВАЗ-2110. Такая замена является проверенной.

Как лучше поступить с колбой

На Ладе Ларгус топливный фильтр – это колба, в которой находится бумага. Отдельно эту колбу не продают, и заменить её нельзя. Зато её можно распилить, чтобы изъять фильтрующий элемент полностью.

Корпус топливного фильтра

На последнем шаге обе половинки склеивают, а сушка производится под прессом (на стяжках).

Для склейки используют любой бензостойкий герметик.

Итак, у нас есть «пустой» корпус фильтра, который устанавливают на место. Выполнив сборку модуля, его можно будет использовать, но есть условие: через 1000-2000 км модуль придётся заменить. Следуйте нашим советам, если мотор «пробежал» 150-160 тысяч и его уже не жалко.

Чего делать не следует!

Казалось бы, с вычищенной колбой можно ездить долго, надо только в топливопровод врезать новый фильтр. Обычно так и делают, взяв фильтр от Рено Логан (фаза 1).

Врезка фильтра в магистраль под капотом

Получается вот что:

• Если колба – пустая и добавлен «внешний» фильтр, мотор заводится и через 2-3 секунды глохнет;
• Если колбу не чистили, добавлять новый фильтр бесполезно: возрастает нагрузка на насос, и только.

Пусть выводы читатель сделает сам.

Альтернативный вариант

Ниже показана колба, которая выглядит почти так же, как оригинальный топливный фильтр Лады Ларгус.

Комплектующие бренда JS Asakashi

Эту колбу можно установить вместо штатной. Надо только укоротить элементы крепления (трубки) примерно на 20 мм. Речь шла о фильтрах для легковушек Nissan:

• JS ASAKASHI FS22001
• JAPANPARTS FC-130S
• PATRON PF3924

Когда нужно менять

Вы не сможете узнать, загрязнен ли топливный фильтр, если не будете регулярно проверять его целостность и состояние. Из-за специфики конструкции топливный элемент на «Ларгусе» наделен «богатырским ресурсом». Как говорит АвтоВАЗ, фильтры топлива вместе с бензонасосом рассчитаны на весь период эксплуатации авто, то есть около 160 тыс. км пробега. Но правда ли это? Судя по практическому опыту, нет.

Учитывая среднюю статистику, можно выделить следующее:

• сетка-фильтр в форсунке инжекторной системы, которая пропускает через себя топливо после первичной и тонкой очистки могут прослужить не более 30-45 тыс. км пробега;
• главный топливный фильтр обладает ресурсом, равным 80-120 тыс. км пробега.

Опытные авторемонтники советуют каждому владельцу «Ларгуса» демонтировать целый модуль бензонасоса и проверять уровень загрязненности фильтра каждые 20 тыс. км пробега. Также проверку проводят, если наблюдаются:

• небольшая потеря тяги;
• проблемы с топливной системой;
• снижение или увеличение расхода топлива.

Основным отличием того, что загрязнился именно топливный фильтрующий элемент, является постепенное появление описанных выше симптомов.

Артикул фирменного топливного фильтра Лада Ларгус

Фильтры тонкой и грубой очистки горючего на Лада Ларгус входят в состав топливного модуля. Официально производитель допускает замену стакана только в сборе. Поэтому ни фильтр тонкой очистки, ни сеточка не обладают собственными артикулами и не поступают в розничную продажу. Поэтому приобрести оригинальные новые расходники по отдельности невозможно, а в сборе с модулем дорого.

Оригинальный топливный стакан Лада Ларгус с двигателем на 8 клапанов имеет артикульный номер 172024388R. Аналогичный узел применяется и на автомобилях с мотором на 16 клапанов. Фирменный топливный модуль стоит от 18000 до 30000 рублей.

Так как стоимость оригинального модуля с фильтрами тонкой и грубой очистки высока, водители прибегают к покупке аналогов. Среди них достаточно много хороших вариантов. В таблице ниже представлены наилучшие альтернативы родному топливному стакану.

Таблица — Аналоги топливного модуля на автомобиль Лада Ларгус

Фирма производитель	Артикульный номер	Ориентировочная стоимость, рубль
Krauf	KR0820M	2500-4000
Bosch	986580957	5400-7000
ERA	775120A	3800-5000
Pierburg	700468770	4800-6000
Messmer	775120A	4200-5300

Несмотря на отсутствие в продаже оригинальных фильтров тонкой очистки топлива, желая сэкономить, автовладельцы приспособили для Лада Ларгус расходники от других машин. В таблице ниже представлены фильтры, которые подходят для восстановления нормальной работоспособности модуля.

Таблица — Топливные фильтры тонкой очистки на автомобиль Лада Ларгус

Фирма производитель	Артикульный номер	Ориентировочная стоимость, рубль
Japan Parts	FC130S	900-1100
Profit	15350023	800-1000
Nipparts	N1331054	600-670
Ashika	3001130	910-1300

Сеточки-фильтр от некоторых других машин также подходят для Лада Ларгус. В таблице ниже представлены сторонние производители, чьи расходники рекомендуется ставить при забивании сеточки грубой очистки.

Таблица — Топливные фильтр-сеточки на автомобиль Лада Ларгус

Бренд производителя	Номер по каталогу	Примерная цена, рубль
Francecar	FCR210141	270-350
Knecht-Mahle	KL4161	320-400
Opel	4408101	190-230
Mercedes	4534700400	700-900
Renault (RVI)	7700845961	400-450

Где стоит топливный фильтр на универсале Лада Ларгус?

Давайте вспомним, когда был начат выпуск универсалов Ларгус — в 2012 году, не так ли? К тому времени московский завод Автофрамос уже выпускал рестайлинговые седаны Логан. В них, то есть в авто из «второй фазы» используется встроенный топливный фильтр. Он установлен в модуле бензонасоса. Для его замены потребуется извлечь бензонасос.

Давайте вспомним, когда был начат выпуск универсалов Ларгус — в 2012 году, не так ли? К тому времени московский завод Автофрамос уже выпускал рестайлинговые седаны Логан. В них, то есть в авто из «второй фазы» используется встроенный топливный фильтр. Он установлен в модуле бензонасоса. Для его замены потребуется извлечь бензонасос.

Когда нужно менять

Вы не сможете узнать, загрязнен ли топливный фильтр, если не будете регулярно проверять его целостность и состояние. Из-за специфики конструкции топливный элемент на “Ларгусе” наделен “богатырским ресурсом”. Как говорит АвтоВАЗ, фильтры топлива вместе с бензонасосом рассчитаны на весь период эксплуатации авто, то есть около 160 тыс. км пробега. Но правда ли это? Судя по практическому опыту, нет.

Учитывая среднюю статистику, можно выделить следующее:

• сетка-фильтр в форсунке инжекторной системы, которая пропускает через себя топливо после первичной и тонкой очистки могут прослужить не более 30-45 тыс. км пробега;
• главный топливный фильтр обладает ресурсом, равным 80-120 тыс. км пробега.

Опытные авторемонтники советуют каждому владельцу “Ларгуса” демонтировать целый модуль бензонасоса и проверять уровень загрязненности фильтра каждые 20 тыс. км пробега. Также проверку проводят, если наблюдаются:

• небольшая потеря тяги;
• проблемы с топливной системой;
• снижение или увеличение расхода топлива.

Основным отличием того, что загрязнился именно топливный фильтрующий элемент, является постепенное появление описанных выше симптомов.

Неисправности замка зажигания

Как и любое электронное устройство, замок зажигания Лады Калины подвержен частым поломкам. Неисправности могут возникнуть по массе причин, наиболее частые из которых следующие.

Окисление контактов всегда приводит к серьезным повреждениям (обычно из за попадания влаги и сырости в машине)

Перегорание контактов, что происходит из-за резких скачков напряжения. Перепады напряжения обычно приходятся на момент запуска силового агрегата, в ходе которого резко повышается температура внутри системы, отчего изоляция просто выгорает

Вот почему так важно подходить к вопросу запуска грамотно. Механические повреждения

Если, собираясь повернуть ключ, вы заметили, что сделать это стало труднее, чем обычно, то значит, что-то случилось с личинкой замка, быть может, он просто забился грязью или пылью, а может, на заводе был допущен брак, который выявился только теперь

Механические повреждения. Если, собираясь повернуть ключ, вы заметили, что сделать это стало труднее, чем обычно, то значит, что-то случилось с личинкой замка, быть может, он просто забился грязью или пылью, а может, на заводе был допущен брак, который выявился только теперь.

Если проблема кроется в перегорании или окислении, то, провернув ключ в замке, вы не увидите никакой реакции от системы зажигания. В таком случае нужно всего лишь заменить контакты, не меняя при этом весь замок, если дефект проводов несильный, то и вовсе можно обойтись зачисткой контактов.

Также порча личинки замка происходит, когда некто пытается угнать авто. В любом случае замок нужно менять полностью. Но как это сделать самостоятельно?

Разбираем модуль с целью заменить фильтр

Основное, что нужно помнить: сначала отключают коричневый разъём. Затем снимают датчик уровня, отстегнув отвёрткой фиксатор.

Разбираем модуль насоса

Похожие фиксаторы удерживают и верхнюю крышку. Сняв её, отключают белый разъём (см. фото). Как снять нижнюю часть модуля, рассмотрено в предыдущей главе. А вот с патрубками придётся повозиться: одевая или снимая их, штуцеры надо удерживать над паром.

Самая сложная операция

Добиться результата сразу не получалось ни у кого.

Вместо штатных патрубков, чёрных, блестящих и красивых, можно купить гофрированные шланги от автомобиля ВАЗ-2110. Такая замена является проверенной.

>

Как лучше поступить с колбой

На Ладе Ларгус топливный фильтр – это колба, в которой находится бумага. Отдельно эту колбу не продают, и заменить её нельзя. Зато её можно распилить, чтобы изъять фильтрующий элемент полностью.

Корпус топливного фильтра

На последнем шаге обе половинки склеивают, а сушка производится под прессом (на стяжках).

Для склейки используют любой бензостойкий герметик.

Итак, у нас есть «пустой» корпус фильтра, который устанавливают на место. Выполнив сборку модуля, его можно будет использовать, но есть условие: через 1000-2000 км модуль придётся заменить. Следуйте нашим советам, если мотор «пробежал» 150-160 тысяч и его уже не жалко.

Чего делать не следует!

Казалось бы, с вычищенной колбой можно ездить долго, надо только в топливопровод врезать новый фильтр. Обычно так и делают, взяв фильтр от Рено Логан (фаза 1).

Врезка фильтра в магистраль под капотом

Получается вот что:

• Если колба – пустая и добавлен «внешний» фильтр, мотор заводится и через 2-3 секунды глохнет;
• Если колбу не чистили, добавлять новый фильтр бесполезно: возрастает нагрузка на насос, и только.

Пусть выводы читатель сделает сам.

Альтернативный вариант

Ниже показана колба, которая выглядит почти так же, как оригинальный топливный фильтр Лады Ларгус.

Комплектующие бренда JS Asakashi

Эту колбу можно установить вместо штатной. Надо только укоротить элементы крепления (трубки) примерно на 20 мм. Речь шла о фильтрах для легковушек Nissan:

• JS ASAKASHI FS22001
• JAPANPARTS FC-130S
• PATRON PF3924

Индексы и маркировки покрышек на Лада Гранта

Чтобы правильно подобрать покрышку необходимо уметь читать индексы и прочие обозначения на резине, а именно:

• «Т» — максимально разрешенная скорость передвижения не более 195 км / час. «Н» — до 205 – 210 км / час. Превышать скоростной диапазон не рекомендуется, так как высока вероятность прострела, деформации корда, и как следствие, аварийная ситуация;
• «Q» — индекс грузоподъемности: от 85 до 490 кг;
• «ЕТ» — коэффициент вылета борта металлического обода;
• «КМ» — индекс частичной и полной нагрузки: не более трех пассажиров, груз в багажнике до 50 кг;
• «М+S» — полная нагрузка – более трех человек и свыше 50 кг в багажнике.

Операции по снятию бензонасоса Лада Ларгус

1. Снизьте давление в системе питания. 2. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 3. Снимите подушку сиденья второго ряда. 4. Отверните две пластмассовые гайки крепления крышки воздуховодов.

5. . снимите гайки.

6. и крышку воздуховодов

7. Отверните две пластиковые гайки крепления покрытия пола слева и справа.

8. Снимите с отбортовок порогов нижние края уплотнителей левой и правой задних дверей.

9. . и поднимите покрытие пола в районе заднего сиденья.

10. Подденьте специальной пластиковой монтажной лопаткой или отверткой с плоским лезвием крышку люка топливного модуля.

11. . снимите крышку и отведите ее в сторону.

12. Отожмите фиксатор колодки жгута проводов.

13. . и отсоедините колодку от разъема топливного модуля.

14. Сожмите скобу крепления наконечника топливопровода.

15. . и отсоедините топливопровод от штуцера топливного модуля.

16. Отверните специальным ключом и снимите прижимное кольцо топливного модуля. При отсутствии специального ключа легкими ударами молотка через выколотку по касательной ослабьте затяжку прижимного кольца топливного модуля и отверните его руками.

17. Извлеките топливный модуль из топливного бака и слейте из него топливо в заранее подготовленную емкость.

18. Снимите уплотнительное кольцо.

При установке замените уплотнительное кольцо новым.

19. Установите топливный модуль в порядке, обратном снятию.

Проследите, чтобы при обратной установке модуля бензонасоса на место, совпали метки на нем и на кузове. (метки А и Б)

Когда нужно менять

Топливный фильтр любого автомобиля никогда не даёт знать о своей загрязнённости автомобилисту

За данным узлом важно следить, изредка проверяя его состояние, и вовремя менять. Из-за специфичности своего устройства топливный фильтр Ларгус наделён просто «богатырским ресурсом». Как уверяет производитель, фильтрующий элемент вместе с бензонасосом рассчитаны на весь срок службы автомобиля (около 160 000 километров пробега)

Однако так ли это на самом деле? Судя по практике, нет

Как уверяет производитель, фильтрующий элемент вместе с бензонасосом рассчитаны на весь срок службы автомобиля (около 160 000 километров пробега). Однако так ли это на самом деле? Судя по практике, нет.

Опытные образцы уже отъездивших немалый пробег Лад Ларгус и их ближайших родственников – Рено Логан, показали не только больший срок службы моторов (до 300 000 километров пробега), но и совершенно иной срок службы топливных фильтров моделей. Учитывая общую статистику, можно выделить следующее:

• «сеточка» бензонасоса, пропускающая бензин после фильтра грубой очистки, или фильтр тонкой очистки способен прослужить не более 30-45 000 километров пробега;
• основной топливный фильтр имеет ресурс, равный 80-120 000 километров пробега, и как было отмечено ранее, меняется вместе с бензонасосом.

Специалисты-авторемонтники рекомендуют каждому владельцу Лады Ларгус снимать бензонасос и проверять степень загрязнённости фильтра каждые 20 000 километров пробега. Внеплановую проверку желательно провести, если наблюдаются:

• лёгкая потеря тяги;
• небольшое снижение/повышение расхода топлива;
• проблемы с топливной системой.

Важно! Главным отличием того, что загрязнился именно топливный фильтр, является постепенное проявление представленной выше симптоматики. При других поломках она, как правило, имеет внезапный характер

Бензонасос Лада Ларгус (снятие и установка)

Если падает мощность двигателя, возник повышенный шум или периодически слышен шум при работе топливного насоса, то, скорее всего, вышел из строя топливный насос. Предварительно проверьте давление в системе подачи топлива. Если давление в системе меньше 3 кгс/смг, то это может быть вызвано неисправностью электронасоса, регулятора давления топлива или засорением фильтрующих элементов. В некоторых случаях модуль топливного насоса подлежит ремонту, но для этого его также необходимо снять с автомобиля. Если все косвенные признаки указывают на то, что неисправен именно насос, то его необходимо снять и заменить. О том как это сделать, вы найдете информацию в настоящей статье.

Конструкция топливного фильтра-колбы в насосе

То, что обведено на рисунке по контуру – это и есть фильтр тонкой очистки. Через сеточку 2 топливо поступает в насос, затем оно попадает в ёмкость 3. Эта ёмкость соединена с рампой через верхний штуцер и патрубок. Штуцер 1 – тоже важный элемент, так как он подключается к клапану «обратки».

Топливный модуль в разборе

Клапан обратного тока вмонтирован в нижний стакан, и он позволяет сбрасывать лишнее давление.

По внешнему виду детали 3 всегда можно оценить степень засорённости фильтра. Жаль, что ёмкость является неразборной. Искать артикул на деталь 3, к сожалению, бессмысленно: топливный фильтр на Ладе Ларгус меняется в сборе с насосом.

Симптомы неисправности

Самыми распространенными признаками засорения фильтра в системах питания моторов 8 клапанов, так и 16 клапанов являются:

• появление неоправданно завышенного топливного потребления;
• присутствие рывков мотора, особенно в момент нагрузок;
• мотор склонен троить;
• перебои в топливоподаче;
• резкое снижение уровня тяги.

В некоторых ситуациях мотор Лада Ларгус начинает неоправданно глохнуть, находясь в режиме холостых оборотов. Прийти к мнению о засорении фильтра можно лишь спустя некоторое время, когда указанные признаки будут прогрессировать в своем проявлении. Если поломка сопровождается внезапным характером, то вероятно, что причина кроется не в фильтре.

Топливный фильтр на Лада Лагрус

Базовая комплектация Лада Лагрус подразумевает использование единого топливного модуля для очистки топлива для двигателя объёмом 1,6 МТ. В каталоге АвтоВАЗ, модуль электробензонасоса для Lada Largus имеет оригинальный номер: 172024388R. Сам же фильтрующий элемент — это специальная бумага, он не продается отдельно и не имеет своего номера. Весь модуль электробензонасоса продается в сборе с топливным фильтром тонкой и грубой очистки и стоит он в оригинале дорогого, как для авто отечественного производства. Технические параметры указаны в таблице ниже.

Размеры топливного фильтра тонкой очистки Lada Largus
Внешний диаметр, мм	Длина, мм	Сила тока до, А	Напряжение, Вт	Давление, пси	Давление, бар
134	198	4,4	12	50,75	3,5

На рынке есть аналоги более дешевых производителей.

Производитель	Артикул	Цена, руб.
Henko	MV-PFA18	2515
Ween	192-0001	3851

Топливный фильтр грубой очистки представляет собой сетку из полимерного материала в модуле электробензонасоса, установленного в топливном баке автомобиля. Топливный фильтр грубой очистки так же продается в сборе с модулем электробензонасоса и не имеет своего оригинального номера. Но такие сеточки есть в продаже разных производителей, так, например, производитель Francecar предлагает такую сетку под номером: FCR210141. Ее то чаще всего и приобретают владельцы Ларгуса.

Когда нужно менять?

Автопроизводитель заявляет, что топливный фильтр тонкой очистки рассчитан на весь срок службы автомобиля, а моторесурс самого Лада Ларгус, опять же по утверждению АвтоВАЗ, составляет 160 тысяч километров, то есть у нас получается срок службы топливного фильтра тонкой очистки 160 тысяч километров, какая-то просто невероятная цифра для любого фильтра. Один из ближайших родственников – Рено Логан имеет моторесурс двигателя до 300000 км., а замена топливного фильтра согласно ТО происходит каждые 50000 – 60000 км пробега. Следовательно, напрашиваются выводы, что замена топливный фильтр тонкой очистки в большинстве случаев требует замены до 100 тысяч километров, а фильтр грубой очистки способен прослужить не более 35-45 тыс. км. пробега. Только менять или чистить выбор за вами.

Топливный фильтр со временем засоряется присутствующими в бензине примесями и требует замены. Лада Ларгус здесь не исключение. Как выяснить, что топливный фильтр пришел в негодность и «просится» на замену? Можно ли выполнить эту процедуру самостоятельно, не прибегая к услуге сервиса? Какие последствия ожидают топливный контур и мотор, если пренебречь своевременной заменой? Таких вопросов может возникнуть целая уйма, особенно у малоопытного обладателя Лада Ларгус. Наш материал призван внести ясность в обозначенные аспекты и помочь многим владельцам решить данную проблему собственноручно.

Для чего предназначен фильтр?

Бесперебойное функционирование моторов 8 клапанов и 16 клапанов обеспечивается при условии корректной работы системы топливоподачи. Таким образом, достигается более длительная сохранность компонентов цилиндропоршневой группы. Фильтр призван «отвечать» за обеспечение чистоты топлива, поступающего внутрь камер мотора.

Это подразумевает факт присутствия в числе задач данного элемента таких функций:

• предотвратить проникновение вместе с топливом в мотор твердых частиц разного происхождения, которые способны спровоцировать быстрый износ, не только хона на стенках гильз, но причинить двигателю непоправимый ущерб;
• позаботиться о максимальном продлении ресурса агрегата.

Топливный фильтр «Ларгус»: где находится и как заменить? Lada Largus

Наверное каждому второму автолюбителю известно, что даже во времена стремительного прогресса идеально чистого топлива еще не изобретено. Самая тяжела ситуация с бензином наблюдается в странах СНГ. Разбавленное или просто топливо низкого качества заполняет все больше автозаправок, поэтому следить за состоянием двигателя и топливного фильтра на «Ларгусе» должен автомобилист самостоятельно.

Общая информация про топливный фильтр

Важным в этой системе считается именно фильтрующий элемент, который очищает топливо, поступающее в инжектор или карбюратор. Интересно то, что этот небольшой узел при грамотном использовании способен увеличить ресурс мотора до 30 %. Если вовремя не проводить замену топливного фильтра при его загрязнении, возможен быстрый износ инжекторной системы, что приведет к нарушению впрыскивания топлива и снижению мощности двигателя.

Для чего необходим этот узел

Простой, по своей структуре, топливный фильтр на «Ларгусе» выполняет функции большого значения буквально для любого авто. Этот узел «Лады»:

• Препятствует попаданию крупных частиц вместе с некачественным топливом в инжектор или цилиндры.
• Отфильтровывает мелкий песок, который также находится в горючем.
• Продлевает срок службы топливной системы и мотора.

Устройство топливного фильтра

Конструкция топливного фильтра на «Ларгусе» интересна, как для для модели авто от АвтоВАЗа. В конструкции имеется два фильтрующих топливных элемента, которые установлены в систему бензонасоса. Фильтры тонкой и грубой очистки в тандеме с бензонасосом представляют собой цельную конструкцию. Это означает, что в случае поломки в большинстве случаев меняется узел полностью

Беря во внимание такую особенность, АвтоВАЗ сделал топливный фильтр для Lada Largus надежным, качественным и с длительным сроком службы

Устройство топливного фильтра и бензонасоса на «Ладе Ларгус» сделаны сложно, потому рассматривать отдельные элементы нет смысла. Но, несмотря на это, даже автомобилист любитель сумеет визуально определить степень его загрязненности.

Замена детали

Как поменять топливный фильтр на «Ларгусе»? Чтобы выполнить ремонт, нужно будет разобрать всю систему бензонасоса, что делать, конечно же, не стоит. Данная процедура не только лишь финансово затратна, но требует много времени.

Когда нужно менять

Вы не сможете узнать, загрязнен ли топливный фильтр, если не будете регулярно проверять его целостность и состояние. Из-за специфики конструкции топливный элемент на «Ларгусе» наделен «богатырским ресурсом». Как говорит АвтоВАЗ, фильтры топлива вместе с бензонасосом рассчитаны на весь период эксплуатации авто, то есть около 160 тыс. км пробега. Но правда ли это? Судя по практическому опыту, нет.

Учитывая среднюю статистику, можно выделить следующее:

• сетка-фильтр в форсунке инжекторной системы, которая пропускает через себя топливо после первичной и тонкой очистки могут прослужить не более 30-45 тыс. км пробега;
• главный топливный фильтр обладает ресурсом, равным 80-120 тыс. км пробега.

Опытные авторемонтники советуют каждому владельцу «Ларгуса» демонтировать целый модуль бензонасоса и проверять уровень загрязненности фильтра каждые 20 тыс. км пробега. Также проверку проводят, если наблюдаются:

• небольшая потеря тяги;
• проблемы с топливной системой;
• снижение или увеличение расхода топлива.

Основным отличием того, что загрязнился именно топливный фильтрующий элемент, является постепенное появление описанных выше симптомов.
