Степень сжатия двигателя. как рассчитать и изменить степень сжатия двигателя компрессия в степень сжатия калькулятор

Что такое компрессия двигателя

В отличие от степени сжатия, параметр компрессии часто можно слышать в сервисных центрах, например, при прохождении диагностики. Мастера по техническому обслуживанию после считывания ошибок или проведения других работ могут сообщить, что у автомобиля повышенная или пониженная (что чаще) компрессия.

Если компрессия снижается в двигателе, это является сигналом о том, что имеются определенные проблемы с мотором.

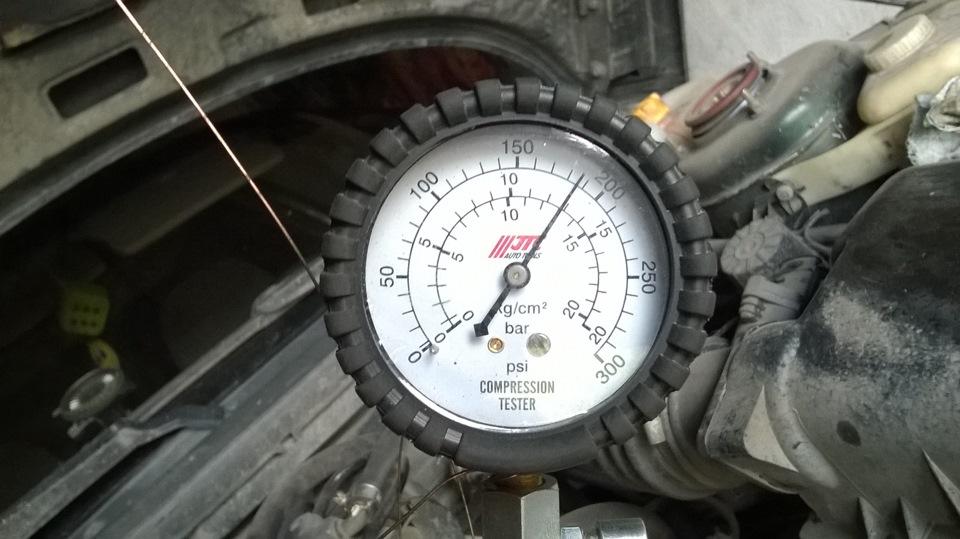

Замерить компрессию двигателя можно и самостоятельно. Чтобы это сделать, потребуется компрессометр. Данный прибор можно приобрести практически в любом автомобильном магазине. Его нужно поместить в цилиндр, после чего прокрутить мотор стартером. Далее можно узнать по полученным результатам информацию о компрессии.

Обратите внимание: Если на автомобиле бензиновый двигатель, нормальный уровень компрессии для него находится на уровне в 10-14 атмосфер. Для дизельного двигателя данный показатель равен 24-35 атмосферам

Если после замера компрессии вы обнаружили, что она значительно меньше, чем рекомендуется конкретно для вашего мотора, необходимо провести диагностику. Лучший способ диагностики — разобрать полностью мотор и посмотреть комплектующие. Но, поскольку это достаточно сложная процедура, требующая определенных знаний, лучше провести тестирование следующим образом:

Залейте в цилиндр двигателя около 15-20 грамм моторного масла;
Далее повторно проведите замер компрессии двигателя;
Если в результате измерения вы заметили, что компрессия увеличилась, это говорит о том, что клапаны не закрываются до конца, либо имеет место быть прогорание клапана

В случае, если после залития масла показатель компрессии остался на прежнем уровне, следует обратить внимание на возможность залегания поршневых колец. Но также следует брать во внимание, что в таком случае есть вероятность проблем с зеркалом цилиндра или с самим поршнем.

Снижение уровня компрессии — достаточно серьезная проблема, которую можно определить на раннем этапе. Симптомами, которые указывают на подобную проблему, является повышение расхода уровня топлива и снижение мощности двигателя.

Принцип работы

В дизельных моторах в процессе сжатия, то есть когда происходит движение поршня к ВМТ, происходит очень быстрое сокращение объёма цилиндра. В итоге в камере сгорания располагается только воздушная масса, именно она сжимается, такой процесс носит название такт сжатия. Когда к ВМТ подходит поршень, сжатие воздуха происходит на необходимую степень, происходит подача топлива в камеру сгорания под высоким давлением.

Топливо-воздушная смесь при образованном высоком давлении мгновенно воспламеняется и создает повышенное давление в камере, поршень в такой момент как раз проходит ВМТ. Одним из преимуществ дизеля является то, что смесь возгорается только от давления, нет необходимости в сложной и высокоточной системе зажигания

Но роз без шипов не бывает — обратной стороной повышенного давления является особое внимание к герметизации соединений и наличие топливного насоса высокого давления (ТНВД), штуки прецизионной и очень капризной. В процессе сгорания смеси образуется сильное давление, которое начинает давить на поршень и вести его к НМТ

При помощи шатуна все поршневые движения преобразуются во вращение коленчатого вала.

Процесс образования давления при возгорании смеси, которое заставляет передвигаться поршень к НМТ, носит название рабочий ход. Степень сжатия играет особую роль в такте сжатия. Чем больше степень, тем быстрее и легче воспламеняется смесь, которая полностью сгорает и образует требуемое давление.

Если степень сжатия дизельного двигателя имеет высокий показатель, то она будет создавать высокую мощность при низком заборе топлива. Но у них степень сжатия способна варьироваться в оптимальном диапазоне, который нарушать не стоит, и это не просто так:

• Если образовалась степень сжатия ниже допустимого диапазона, то значительно понижается мощность показателя, а объем потребляемого топлива начнет расти;
• Если образовалась степень сжатия выше необходимого диапазона, то образуется сильная нагрузка на цилиндры и поршни, в результате они быстро изнашиваются.
• Если произошло сильное увеличение степени сжатия, поршень начинает прогорать, а шатун изгибаться.

Зафиксированы случаи, когда при сильном повышении сжатия происходил взрыв всей системы без возможности ее восстановления.

Зачем нужно проверять объем двигателя

Чаще всего узнают объем двигателя когда хотят увеличить степень сжатия, то есть если хотят расточить цилиндры с целью тюнинга. Поскольку чем больше степень сжатия, тем больше будет давление на поршень при сгорании смеси, а следовательно, двигатель будет более мощным. Технология изменения объема в большую сторону, дабы нарастить степень сжатия, очень выгодна — ведь порция топливной смеси такая же, а полезной работы больше. Но всему есть свой предел и чрезмерное её увеличение грозит самовоспламенением, вследствие чего происходит детонация, которая не только уменьшает мощность, но и грозит разрушением мотора.

Подпишись

на наш канал вЯ ндекс.Дзене Еще больше полезных советов в удобном формате

Введение

Как всегда, для рассмотрения какого-либо вопроса, вспомним уже известную нам информацию по теме степени сжатия. Преобладающее количество людей, конечно, скажут, что степень сжатия – это безразмерная величина, отображающая отношение объема цилиндра к объему камеры сгорания. Также известно, что для современного атмосферного бензинового двигателя она равняется примерно 9-11, для турбированных моторов 7-8. Но каков ее физический смысл? Какое влияние она оказывает на процессы, происходящие в двигателе, рассмотрим этот вопрос более детально.

Теоретическое пояснение

Итак, рассмотрим, что же такое с физической точки зрения Степень сжатия, в классическом ее понимании. Как мы уже знаем, это отношение объема цилиндра к объему камеры сгорания, т.е. другими словами, мы понимаем под этим, что объем воздуха поступившее в цилиндр на такте впуска равняется объему цилиндра… Но так ли это на самом деле? Нам известно, например, что для двигателей с 2-мя клапанами на цилиндр Эффективное наполнение (volumetric efficiency) составляет для гражданских двигателей 75-80%, для 16-ти клапанных этот показатель немного выше – 80-85%. Таким образом, получается, что в двигатель, в лучшем случае, попадет воздуха около 85% от объема цилиндра. А также, забегая немного вперед, надо отметить, что произойдет это в режиме максимального наполнения. Как мы видим, реальная степень сжатия уже будет отличаться. Также, мы должны понимать, что степень сжатия будет равняться расчетной, если уменьшение объема (сжатие) ТВС будет происходить в замкнутом пространстве от Объема V1 к V2. Грубо говоря, сжатие начнется при положении поршня в НМТ и закончится тогда, когда поршень достигнет ВМТ. Но опять же по факту, в реальном двигателе этого не происходит, потому что впускной клапан закрывается с определенным запаздыванием после НМТ, и по сути само сжатие ТВС начинается с запаздыванием относительно НМТ. Что же мы видим? Получается, что объем воздуха в реальном двигателе, участвующий в сжатии и физический объем, намного меньше, соответственно и степень сжатия, рассчитанная нами ранее, является не корректной, или скажем так, мало информативной. Ведь помимо физического объем цилиндра, разные конструкции двигателей имеют абсолютно разные и другие геометрические параметры, начиная от диаметра цилиндра, хода поршня и заканчивая различными распределительными вала, а также различными системами изменения фаз газораспределения. Таким образом, является целесообразным ввести некую величину, которая позволит нам учитывать все параметры, влияющие на реальную степень сжатия – назовем эту величину Динамическая степень сжатия (DCR).

Понятие DCR

Динамическая степень сжатия (DCR) – величина, которая позволяет нам учитывать различные аспекты конструкции ДВС влияющие в процессе работы на конечное давление в конце такта сжатия, именно конечное давление и будет являться бенефициаром нашего расчета. Также, нам необходимо систематизировать полученные данные по соответствию значения DCR — конкретному октановому числу топлива.

Для чего бывает нужно изменить коэффициент сжатия

Вычислить степень сжатия ДВС можно, если выполнить расчет по формуле ξ = (Vр Vс)/ Vс; где Vр – рабочий объем цилиндра, Vс – объем камеры сгорания. Из формулы видно, что степень сжатия можно сделать больше, уменьшив, объем камеры сгорания. Или увеличив, рабочий объем цилиндра, не изменяя камеры сгорания.

Рабочий объем цилиндра можно посчитать, зная диаметр цилиндра – D и ход поршня – S. Формула для его вычисления выглядит так: Vр = (π*D2/4)* S.

Чем выше степень сжатия, тем больше компрессия ДВС и его мощность (при прочих равных условиях). Повышая степень сжатия, мы также способствуем увеличению КПД двигателя за счет снижения удельного расхода топлива. Степень сжатия ДВС, определяет октановое число используемого для работы мотора бензина. Так, низкооктановое топливо станет причиной детонации мотора с большим значением этого коэффициента. Чрезмерно высокое октановое число топлива не позволит силовому агрегату, компрессия которого невысока, развивать полную мощность.

Исходные данные

Октановое число топлива, используемого для бензиновых двигателей с различной степенью сжатия.

• 7,0–7,5 октановое число 72–76.
• 7,5–8,5 октановое число 76–85.
• 5,5–7 октановое число 66–72.
• 10:1 октановое число 92.
• От 10,5 до 12,5 октановое число 95.
• От 12 до 14,5 октановое число 98.

Выравнивание плоскости сопряжения головки с блоком срезанием слоя металла приводит к уменьшению камеры сгорания мотора. От этого показатель сжатия увеличивается в среднем на 0,1 при уменьшении толщины головки на 0,25 мм. Имея в своем распоряжении эти данные, можно определить, не превысит ли он после ремонта головки блока допустимые пределы. И не следует ли принять меры для его снижения. Опыт показывает, что при удалении слоя менее 0,3 мм последствия можно не компенсировать.

Необходимость изменения этого параметра ДВС возникает довольно редко. Можно перечислить всего несколько причин, побуждающих сделать такое.

1. Форсирование двигателя.
2. Желание приспособить мотор для работы на бензине с другим октановым числом. Было время, когда газовое оборудование для авто не встречалось в продаже. Не было и газа на заправках. Поэтому советские автовладельцы часто переделывали двигатели для работы на более дешевом низкооктановом бензине.
3. Неудачный ремонт мотора, для ликвидации последствий которого требуется корректировка коэффициента сжатия. К примеру, фрезеровка головки блока после слишком сильной тепловой деформации. Когда выровнять сопрягаемую с блоком цилиндров поверхность удается ценой снятия слоя металла чрезмерно большой толщины. От этого значение коэффициента увеличивается столь сильно, что работа на бензине, для которого был рассчитан мотор, становится невозможной.

Методы увеличения:

• Расточка цилиндров и установка поршней большего размера.
• Уменьшение объема камер сгорания. Выполняется за счет удаления слоя металла со стороны плоскости сопряжения головки с блоком. Эту операцию из-за мягкости алюминия лучше делать на фрезерном или на строгальном станке. Шлифовальный станок использовать не следует, так как его камень будет постоянно забиваться пластичным металлом.

Способы снижения:

• Снятие слоя металла с днища поршня (делается это обычно на токарном станке).
• Установка между головкой и блоком цилиндров дюралюминиевой проставки между двумя прокладками.

В цилиндры двигателя, имеющего турбонаддув, воздух нагнетается компрессором под давлением несколько больше атмосферного. Значит, для определения показателя сжатия такого мотора нужно значение, которое вы получите в результате расчета по формуле, умножить на коэффициент турбокомпрессора. Бензиновые двигатели с турбонаддувом работают на топливе с октановым числом выше, чем у бензина, который потребляют такие же моторы без турбин, именно потому, что их коэффициент ξ больше.
