Схема подключения вентилятора на радиаторе ваз 2114

Если вентилятор охлаждения не работает

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичные ему. Технические данные электровентилятора и датчика включения вентилятора:

• Номинальная частота вращения вала электродвигателя с крыльчаткой, 2500 – 2800 об/мин.
• Потребляемая сила тока электродвигателя, 14 А
• Температура замыкания контактов датчика, 82±2 град.
• Температура размыкания контактов датчика, 87±2 град.

Полезное:  Драйвер для лазерного диода — схема подключения лазера

Вентилятор системы охлаждения может не включаться из-за:

• неисправности электропривода;
• перегоревшего предохранителя;
• неисправного термостата;
• вышедшего из строя термодатчика включения кулера;
• неисправного реле ВО;
• обрыва электропроводки;
• неисправной пробки расширительного бачка.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверка производится с помощью автомобильного тестера, включенного в режиме пробника.

1. В автомобиле с карбюраторным мотором необходимо проверить датчик — включить зажигание и замкнуть между собой два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
2. Для инжекторных авто необходимо прогреть мотор до рабочей температуры, и рассоединить разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер обязан запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет работать привод вентилятора в постоянном режиме. Если привод запустился – датчик неисправен.

Цены на дополнительные работы

Вентилятор не включается

Причин для этого может быть несколько:

1. Предохранитель. В монтажном блоке может быть неисправен предохранитель F7, номиналом 20 ампер — отвечает за питание цепей электровентилятора и звукового сигнала;
2. Термостат. Жидкость циркулирует только по малому кругу, радиатор и датчик не нагреваются, соответственно, вентилятор не включается. Проверить можно простым прощупыванием патрубков, подходящие к радиатору должны начать греться после открывания термостата;
3. Датчик. У ВАЗ 2110 с карбюратором, для проверки замыкаются контакты, при неисправности прибора включится электровентилятор. У инжекторного мотора необходимо отсоединить разъем, при работающих остальных элементах ЭБУ определит разрыв в цепи, выдаст аварийный постоянный сигнал на реле, которое принудительно включит электродвигатель для охлаждения;
4. Реле вентилятора системы охлаждения у инжекторных двигателей ВАЗ 2110. Отключается датчик, замыкаются силовые контакты на реле, находящемся в дополнительном блоке предохранителей. Если все заработало, то проверяем управляющую обмотку: на одном контакте всегда плюс от главного реле, соединяя второй с корпусом, пытаемся услышать щелчок срабатывания. Но лучше, просто заменить для проверки реле, временно, на заведомо исправное;
5. Электродвигатель. При проверке отключается разъем, для принудительного включения крыльчатки напряжение подается напрямую с аккумулятора.

Делаем 2-скорости вентилятора охлаждения на ВАЗ

Данное решение позволяет избавиться от частых включений вентилятора охлаждения, нет просадок напряжения (хотя у меня их и не было за счет хорошего генератора и автоматического РН на 14.5В), не падает ХХ при включении вентилятора. Да и нет вибрации по кузову с родным 4х лопасным вентилятором. Штатная работа вентилятора охлаждения осталась на месте.

Вентилятор охлаждения теперь включается на половину мощности при температуре в 92 градуса, а максимальная скорость будет при достижении 96 градусов.

Получилось вот что:

Для этого понадобились такие компоненты как:

1… Тройник под датчик охлаждения с газели, стоимостью 150 рублей. Попилен женой болгарина и завальцован молотком с обработкой напильником. 2… ДТОЖ от классики 92/87 градусов. Рублей 100. 3… 2 хомута под патрубок. Какой размер — хз. Просто под данный патрубок и все… 4… Реле 4х контактное на 70 А + разъем. Стоимостью 160 рублей с фишкой. 5… Предохранитель на 30 А выносной. Я поставил в цепь питания на 30 контакт реле. 6… Обжимные фишки + обжимка (можно и узкими пассатижами) и термоусадка были. 7… Разные провода 4 метра. 8… Фишки мама/папа на вентилятор, ибо я не хотел резать изоляцию. Разъединяется “родная” фишка вентилятора, наша купленная соединяется между собой, плюсовой контакт изолируется, а минусовой используется для подключения к нему сигнала от реле. 9… Сопротивление с классической печки на 1,5 Ом. Можно и 2-2,5 Ом сопротивление поставить, но я не смог в своем городе найти сопротивление с печки УАЗика. Так что довольствуемся тем что есть. На вентилятор подается 6,6 В по тестеру.

Режется нижний патрубок радиатора в случае если Ваш радиатор нового образца без заглушки под ДТОЖ. Тройник ставить так, чтобы контакты датчика стояли под 90 градусов, а не как у меня на фото(я чуть упустил данный момент, корпус печки немного не садится как надо). Но это уже при замене ОЖ будет поправлено. Если же у Вас радиатор старого образца, либо Лузаровский универсальный, то патрубок резать не надо. На данных радиаторах имеется заглушка под ДТОЖ.

87… контакт скручиваем либо припаиваем к черному проводу вентилятора(ориентируйтесь по проводам от самого вентилятора, а не по центральной проводке, ибо цвета могут отличаться. Еще как вариант — прозвонить мультитестером). “Плюс” на вентилятор у нас постоянный на него подается, а вот управляется массовым сигналом(может отличаться по годам выпуска судя из комментариев). 86… контакт можно подключить напрямую к “плюсовой” клеме АКБ. Обмотка реле на себя напряжение не тянет. 85… контакт реле подключаем в разрыв через датчик температуры охлаждающей жидкости(ДТОЖ). Датчик в нашем случае выполняет роль автоматической кнопки. 30… контакт подключаем напрямую к минусовой клеме АКБ через предохранитель, потом подключаем резистор сопротивления и потом в реле.

Сам резистор сопротивления был притянут к корпусу вентилятор охлаждения обычным хомутом. Резистор крепить в районе потока воздуха от вентилятора для его охлаждения. Греется во время работы хорошо.

В общем все… Вентилятор за весь вечер активных покатушек и пробок ни разу не включился на полную. Все на автомате, нет скачков и просадок оборотов на ХХ. Мне нравится. Вентилятор продолжает кратковременно работать даже после выключения зажигания.

Так же в данную схему без проблем можно добавить кнопку принудительного включения вентилятора — обязательно использовать реле, управляющий плюс катушки реле (85 контакт например) брать от главного реле из салона, управляющий минус (86 контакт) через кнопку включения вентилятора, на 30 и 87 контакты подключить контакты ДТОЖ. Все это нужно для того, чтобы вентилятор выключался при выключении зажигания и исключалась возможность постоянной работы вентилятора в случае забывчивости водителя. Хотя ИМХО — лишняя эта кнопка при таком решении.

Ну и к слову — данную схему можно использовать и для карбовых авто. Просто нужно датчика, один “зубильный” для радиатора, а второй “классический” для тройника (хотя можно и наоборот). Ну это если не получится найти 2х режимный датчик включения вентилятора от ино.

P/S.. Ставили другу аналогично на ВАЗ 2115, 2006 г.в. — по схеме пришлось поменять полярность подачи напряжения на вентилятор. У него управляется не “минусом”, а “плюсом”.

Устройство вентилятора системы охлаждения двигателя

Конструктивно вентилятор для охлаждения мотора автомобиля представляет собой простой механизм, состоящий из шкива, на котором расположены лопасти (крыльчатка). Они установлены с некоторым углом наклона по отношению к плоскости вращения, что улучшает их аэродинамические характеристики и повышает интенсивность нагнетания воздуха. Количество лопастей (от 4 и более), а также их геометрические размеры (диаметр вентилятора, частота расположения) зависят от модели автомобиля и подбираются индивидуально.

В ряде конфигураций автомобилей могут использоваться сдвоенные вентиляторы системы охлаждения двигателя, в которых предусмотрено два шкива с независимыми лопастями. Они могут приводиться в рабочий режим одновременно или по отдельности, поскольку каждый имеет свою систему подключения.

При интенсивном вращении шкива поток воздуха “всасывается” снаружи при помощи лопастей. Тем самым увеличивается и объем воздуха, проходящий через радиатор, что обеспечивает его более эффективную работу и ускоряет процесс отведения тепла. Для принудительного вращения шкива (лопастей) и обеспечения необходимой скорости могут быть использованы несколько типов привода:

• механический;
• гидромеханический;
• электрический.

Как работает механический привод

Самый простой тип привода вентилятора для охлаждения радиатора мотора основан на передаче вращательного движения от коленчатого вала с помощью ремня. Этот способ является полностью механическим и постоянным, обеспечивая запуск “кулера” синхронно с работой двигателя.

Несмотря на простоту конструкции, такой привод снижает полезную мощность мотора, поскольку часть энергии затрачивается на нагнетание воздуха. Помимо этого, отсутствует возможность регулировки интенсивности работы лопастей. В силу этих особенностей механический привод в современных автомобилях практически не применяется.

Особенности гидромеханического типа привода

Для более рациональной эксплуатации вентилятора системы охлаждения двигателя используется гидромеханический тип привода. Его особенность заключается в том, что лопасти соединены со шкивом посредством герметичной муфты. Она может быть двух типов:

• вязкостная (вискомуфта);
• гидравлическая.

Главной задачей муфты является запуск вентилятора охлаждения радиатора при увеличении нагрузки на двигатель. Когда же двигатель работает на малых оборотах, принудительного нагнетания воздуха не происходит. Вязкостная или вискомуфта соединена с коленвалом мотора. Внутри нее находится силиконовая жидкость (гель), которая реагирует на температуру. При нагревании муфты гель изменяет свои свойства и происходит блокировка. В гидравлической муфте блокировка обеспечивается благодаря изменению объема масла.

Электрический и электромагнитный привод

Помимо вязкостных и гидравлических муфт в системе привода вентилятора радиатора может быть использована электромагнитная муфта. Она реагирует на температуру охлаждающей жидкости, поддерживая ее в диапазоне от 80-85°C. Электромагнитные муфты устанавливаются преимущественно на грузовом транспорте и строительной технике.

Такая конструкция состоит из электромагнита, установленного на ступице вентилятора. Последняя соединена с якорем при помощи пластинчатой пружины и совершает вращательные движения. При температуре ниже 80°C якорь находится вне электромагнитной катушки и вентилятор отключен, если же температура поднимается свыше 85°C срабатывает тепловой датчик, замыкающий контакты и включающий электромагнит. Якорь втягивается внутрь катушки и вентилятор приводится в движение.

Наиболее популярным типом привода для современных автомобилей является электрический. Он предполагает установку в системе дополнительного электродвигателя. Его работа контролируется блоком управления, который фактически и запускает вентилятор, когда это необходимо. Также как и для электромагнитной муфты, режим включения и отключения определяется температурой охлаждающей жидкости, которая фиксируется термодатчиком.

Преимуществом использования электродвигателя для запуска вентилятора системы охлаждения является возможность реализации управляемого выбега вентилятора. На практике это означает, что обдув может продолжаться даже после выключения мотора автомобиля, ускоряя его охлаждение.

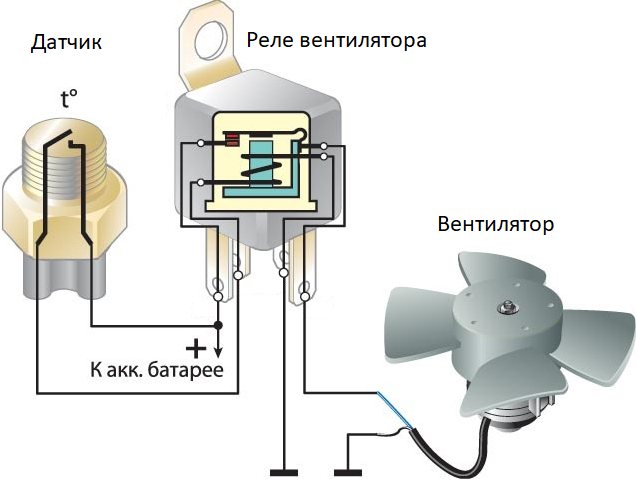

Схема Подключения Вентилятора Охлаждения

Как принудительно включить вентилятор охлаждения, если двигатель начал перегреваться?

В летний период каждый автолюбитель может столкнуться с перегревом двигателя. Причин у подобного явления достаточно много, но задачей водителя является своевременное устранение проблемы. Слишком высокая температура двигателя может повлечь за собой серьезные поломки элементов двигателя, что неизбежно выразится в крупных денежных тратах. В этой статье я решил рассказать о том, как можно принудительно включить вентилятор охлаждения.

Причин, влекущих за собой перегрев двигателя, достаточно много. Нередко явление связано с неисправностью системы охлаждения . Некоторые автовладельцы не следят за состоянием радиатора, который забивается пылью и грязью. В результате тепло отводится значительно хуже, а в пробке есть риск столкнуться с перегревом. Нередко причиной перегрева двигателя становится неисправность самого вентилятора охлаждения или электрики . Именно поэтому я решил рассказать о том, как включить вентилятор принудительно. Нижеизложенные способы подойдут как для снижения температуры охлаждающей жидкости, так и для самостоятельного испытания системы на работоспособность.

На некоторых автомобилях можно увидеть, что для принудительного включения вентилятора предусмотрена кнопка в салоне

Такое решение было свойственно машинам конца 90-х, когда инженеры уделяли большое внимание надежности и беспроблемности. Однако, сейчас подобная кнопка практически не встречается, разве что некоторые автолюбители выводят её в салон самостоятельно, если их автомобиль имеет проблемы с подобным узлом

Еще один простой способ принудительного включения вентилятора охлаждения — подключение к ЭБУ . Через датчик OBD2, имеющийся в любом современном автомобиле, можно получить доступ к настройкам автомобиля. Самым популярным решением является прибор ELM327 , который стоит недорого и продается во многих магазинах электроники. Через смартфон можно подключиться к устройству и самостоятельно включить вентилятор охлаждения.

Самый проверенный способ, не требующих каких-либо приборов и знаний, заключается в отключении датчика температуры охлаждающей жидкости . Для этого достаточно снять сам датчик или выключить к нему питание

Важно понимать, что процедуру следует производить аккуратно, так как под датчиком находится горячий антифриз. После этого блок управления включит аварийный режим работы вентилятора без остановки

При этом, не стоит давать вентилятору работать больше 1 минуты. Такие действия могут привести к перегрузке электрической сети и даже пожару, ведь предохранитель не всегда хорошо справляется со своей задачей.

Источник

Причины неисправностей

Вентилятор может не включаться по следующим причинам:

• неисправен привод (электродвигатель) вентилятора;
• перегорел предохранитель;
• вышло из строя реле;
• обрыв электропроводки;
• отсутствие контакта в разъеме датчика температуры;
• неисправен датчик температуры.

Поиск причин

Диагностику неисправности вентилятора следует начинать с него самого. Для этого отключите разъем на вентиляторе и подключите его, соблюдая полярность, напрямую к клеммам аккумулятора. Если он включится, значит, привод исправен, причину нужно искать дальше. Если же вентилятор не заработает, причина именно в нем. Но давайте по порядку.

Вентилятор не включился. Проверяем целостность проводки и состояние контактов на датчике. Если все в порядке, переходим к предохранителю и реле вентилятора. Они расположены под капотом с левой стороны ближе к водителю, в монтажном блоке.

Предохранитель F4 на 20A, идет сдвоенный, на звуковой сигнал и вентилятор охлаждения (очень легко проверить, если нет звукового сигнала и не работает вентилятор, то скорее всего виновник он).

Проверить предохранитель можно обыкновенным автотестером. С реле дело обстоит сложнее. Чтобы убедиться, что дело не в нем, лучше где-нибудь раздобыть на сто процентов рабочее реле и на время установить его в посадочное гнездо для проверки. Если и с ним вентилятор не заработал, идем к датчику.

Если датчик обесточить, контроллер должен запустить вентилятор в аварийном режиме на постоянный обдув. Отключите от него разъем, и включите зажигание. Включение вентилятора будет сигнализировать о том, что датчик вышел из строя и требует замены.

Когда необходимо менять вентилятор

Если причина все же в самом вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается и так, что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше не экспериментировать и заменить весь привод.

Категорически запрещается эксплуатировать автомобиль с неработающим вентилятором охлаждения. Перегрев охлаждающей жидкости неминуемо приведет к разрушению резиновых патрубков и шлангов, а также прокладок ГБЦ и клапанной крышки. Кроме этого, высокая температура двигателя может стать причиной разрушения элементов поршневой группы.

Сколько стоит вентилятор охлаждения на ВАЗ 2114

Купить новый вентилятор охлаждения на ВАЗ 2114 можно за 1500-2500 рублей. Работа по замене этой детали на СТО обойдется в 300-400 рублей. Но на это можно и не тратиться. Демонтаж старого и установка нового вентилятора в домашних условиях займет не более 30 минут.

Схема на 2113, 2114, 2115 инжектор и карбюратор

Признаки неисправности предохранителей

Конструкция системы охлаждения ЛАДА Калина

Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотво-дящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом. Расширительный бачок калина

Крышка расширительного бачка с клапанами. Герметичность системы обеспечивается впускным и выпускным клапанами в крышке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери}. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе). Крышка расширительного бачка с клапанами

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе. Перераспределением потоков жидкости управляет термостат. Насос охлаждающей жидкости калина

Система охлаждения состоит из двух так называемых кругов циркуляции:

• Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции.
• Движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.

В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

Термостат. Он имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости. На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора и жидкость циркулирует только по малому кругу, минуя радиатор. При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал. При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается. Почти вся жидкость циркулирует по большому кругу через радиатор двигателя. Термостат калина

Датчик температуры охлаждающей жидкости. Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов. В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера. Датчик температуры охлаждающей жидкости калина

Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводя-щего шланга. На радиаторе установлен кожух с электовентилятором. В нижней части правого бачка находится сливная пробка. радиатор калина Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера.

Где находится датчик и как он работает?

Датчики включения вентилятора располагаются на элементах системы охлаждения. Точка установки размещена на пути потока жидкости, подаваемого из рубашки двигателя в радиатор. Это связано с тем, что жидкость в этой магистрали будет иметь наивысшую температуру.

Датчик автомобиля ВАЗ, установленный в нижней части радиатора

Возможные места установки:

• корпус термостата вне клапана;
• головка блока цилиндров;
• нижний патрубок радиатора;
• боковая часть радиатора.

На некоторых автомобилях датчик совмещен с термометром охлаждающей жидкости. Включение вентиляторов выполняется блоком управления по данным о температуре. При этом на радиаторе имеется дополнительный датчик, применяемый для работы климат-контроля или кондиционера. Срабатывание любого из устройств включает оба вентилятора (на радиаторах двигателя и кондиционера). Подобное решение встречается на японских автомобилях.

На автомобилях могут применяться два датчика включения вентилятора, стоящие на входе и выходе патрубков из радиатора. Подобная схема позволяет поддерживать температуру в узком диапазоне.

Разновидности

На автомобилях для включения вентилятора применяются следующие типы датчиков:

• биметаллический;
• восковый;
• терморезисторный;
• датчик, работающий на разрыв или на замыкание цепи.

Первые два типа датчиков имеют электромеханическую схему работы и могут быть двух разновидностей:

• односкоростной, оснащенный единой контактной группой, управляющей вентилятором в одном диапазоне температур;
• двухскоростной, оборудован парой контактных групп, настроенных на работу при различных диапазонах температур.

Независимо от типа, датчики представляют собой металлический корпус, оснащенный резьбой. В качестве материала корпуса применяются цветные металлы на основе меди (бронза или латунь), обеспечивающие повышенную теплопроводность. На корпусе имеется шестигранник под ключ, служащий для установки детали. На верхней части датчика расположен разъем подключения проводки.

Биметаллический датчик

В биметаллическом датчике установлена металлическая пластина. В нормальном состоянии контакты разомкнуты. По мере нагрева пластинка деформируется и замыкает цепь, подавая управляющий сигнал на реле включения электромотора крыльчатки. Встречаются датчики, активирующие мотор вентилятора напрямую без реле. При охлаждении жидкости пластинка возвращает исходную форму, и подача тока на двигатель прекращается.

Принцип работы датчика на карбюраторном двигателе

Восковый датчик

Производились датчики, для которых в качестве рабочего вещества использовался воск или церезит (или иное вещество, обладающее значительным коэффициентом температурного расширения). По мере разогрева он расширялся и сдвигал металлическую мембрану, связанную с контактами. По мере охлаждения объем воска уменьшался, и под действием пружины контакты размыкались.
