Как правильно самостоятельно подключить сигнализацию к центральному замку автомобиля

Покупка новой сигнализации и комплекта ЦЗ

Если брать за основу ценовую политику и не очень большой бюджет, то лучше выбирать известный бренд средней цены, в котором есть датчик контроля двигателя, капота и угла наклона автомобиля. На начальном этапе этого будет достаточно.

Стандартный комплект сигнализации

Не стоит экономить на противоугонках с обратной связью. Это все-таки очень полезная опция, так как просто услышать вой сирены и распознать в нем именно свою иногда бывает проблематично. В таком наборе вы обнаружите:

• Устройство сирены;
• Антенну;
• Набор различных проводов;
• Брелоки (два или четыре);
• Главный блок управления.

Комплектация зависит от марки, модели, дополнительных функций. Но в любом случае в коробке должна быть инструкция. Не теряйте, тем более не выкидывайте ее после монтажа. Храните на случай потребности в замене брелоков.

Говоря о наборе центрального замка, покупаем универсальный комплект. Проследите, чтобы все необходимые части оказались в коробке.

Универсальный набор ЦЗ

Центральный замок состоит из:

• Четырех движков;
• Главного блока;
• Двух брелоков (но они нам не понадобятся);
• Планок, проводов и шурупов.

Вот, собственно, и все. Необходимые запчасти вы приобрели, теперь переходим к инструментам.

Подготовка инструментов

Никаких особенных инструментов в работе не понадобится. Единственный важный момент – мультиметр. Прибор, который поможет нам, путем измерений, присоединиться к нужным проводам. Использовать лучше электронный вариант этого аппарата. Заранее прочитайте инструкцию и попробуйте его в работе на чем угодно. Допускать ошибки при подключении электрики авто чревато плохими последствиями, нужна уверенность в каждом действии.

Цифровой мультиметр

Помимо этого прибора в работе понадобятся: нож, изолента из специального материала, отвертки, ключи, гофра, шуруповерт, хороший двусторонний скотч. Учитывая то, что планируется сразу же устанавливать центральные замки, добавляем к этому списку дрель со сверлами, кнопки для крепежа обшивки дверей, дополнительный набор проводов. Лишними не будут точно.

Как устроена схема аварийной сигнализации?

Из-за большого количества соединительных проводов современная схема аварийной сигнализации значительно усложнилась по сравнению с ее прототипом, и состоит в следующем: вся систему запитывается только лишь от аккумуляторной батареи, так можно обеспечить ее полноценную работу даже в случае выключенного зажигания , т.е. во время стоянки транспортного средства. В это время все необходимые лампы соединяются посредством контактов включателя сигнализации.

При включенной аварийной сигнализации цепь питания работает следующим образом: напряжение подается от аккумулятора на контакты монтажного блока, далее оно через предохранитель поступает непосредственно на выключатель аварийной сигнализации. Последний же соединяется с блоком во время нажатия кнопки. Затем оно, опять проходя через монтажный блок, поступает на реле-прерывателя поворотов.

Цепь нагрузки имеет следующую схему: реле аварийной сигнализации соединено с контактами, которые при нажатии кнопки приходят в замкнутое положение между собой, таким образом, они соединяют абсолютно все необходимые лампы. В это время параллельно включается и контрольная лампа посредством контактов выключателя аварийной сигнализации. Схема подключения кнопки аварийной сигнализации достаточно проста, и на освоение у вас уйдет не более получаса. Необходимо помнить о ее значимости, поэтому обязательно следите за ее состоянием.

Автосигнализация — это эффективная охранная система. Она часто используется на современных автомобилях. Возможно, сигнализация не спасет от угона, но поможет пресечь попытки повреждений. Нередко случается, что во дворах дети, случайно или неслучайно, могут зацепить машину. Также нередки обстрелы автомобилей из пневматического оружия. С помощью охранного комплекса владелец сможет вовремя отреагировать на нанесенные повреждения. Сигнализация может отпугнуть преступников — таких случаев немало. Лучше всего доверить подключение сигнализации опытным специалистам, но если таких нет, можно попробовать сделать это своими руками. Операция не так уж и сложна. Давайте посмотрим, как подключить сигнализацию.

Характеристика центрального замка

ЦЗ или центральный замок автомобиля на 4 двери представляет собой общее название защитных компонентов блокировки машины. Основное предназначение центрального замка автомобиля заключается в одновременном открытии и закрытии четырех дверей, иногда брелоком от ЦЗ можно открыть и топливный бак. На сегодняшний день центральные замки на авто больше отвечают требованиям комфорта, чем защиты, поэтому сравнивать такую систему с сигнализацией не имеет смысла. ЦЗ ставится для удобства водителя. С описанием и тем, как работает и выглядит система, вы можете ознакомиться ниже.

Принцип работы

Комплект ЦЗ с блоком

Принцип работы центрального замка состоит в блокировке и разблокировании дверей транспортного средства при нажатии на кнопку брелка или повороте ключа в замке двери. Когда водитель проворачивает ключ, в замке включается специальный переключатель, который отвечает за блокировку. Импульс от этого переключателя поступает на блок управления — все исполнительные элементы вступают в работу и это обеспечивает практически мгновенную блокировку авто.  Что касается процесса разблокирования, то он осуществляется аналогичным способом.

При необходимости этот главный блок может управляться и с помощью брелка или ключа с кнопкой. В данном случае импульс будет передаваться бесконтактным способом на антенну и блок управления. Когда сигнал обработается, ЦЗ передаст соответствующую команду на все исполнительные элементы, которые откроют или закроют двери авто. Работает центральный замок по такому принципу, что в случае попадания автомобиля в ДТП система блокировки будет деактивирована в автоматическом режиме. Если с описанием принципа работы устройства все ясно, перейдем к следующему пункту — описанию параметров и функций.

Параметры и функции

Если вы установите замок своими руками в свой автомобиль, вам не придется каждый раз залезать в салон машины и по очереди открывать и закрывать все двери. Эта функция управляется с помощью брелка или ключа и она является основной. Также следует отметить такой параметр, как универсальность. То есть универсальный центральный замок представляет собой комплект, который состоит из пятипроводного привода, непосредственно ЦЗ, двухпроводных приводов, а также блока управления. Работа такого центрального замка автомобиля обеспечивается от ключа и эту систему без проблем можно совместить с любой противоугонной установкой.

Схема подключения системы

Комплект центрального замка может быть дополнен брелком, позволяющим управлять элементами управления дверьми на определенном расстоянии. Как правило, согласно описанию инструкции по эксплуатации, это расстояние не превышает 10 м. Чтобы сделать управление автомобилем еще более комфортным, можно произвести установку ЦЗ на багажное отделение, что отдельно позволит управлять именно дверью багажника.

Как вы поняли, управление системой может осуществляться двумя способами — механическим (от ключа) и дистанционным (от брелка). Если есть необходимость, то водитель может настроить некоторые предохранительные опции в работе системы. К примеру, можно настроить автоматическое закрытие салона в том случае, если скорость авто превысит 60 км/ч.

Устройство

Система ЦЗ включает в себя входные контроллеры, устройство управления, а также исполнительные элементы — актуаторы. Основным предназначением входного контроллера является фиксация положения двери машины и передача импульса на устройство управления. На так называемом кулачке замочного устройства располагаются два переключателя — один из них блокирует дверь, а второй — производит ее разблокирование. Еще один переключатель позволяет определить положение двери.

Все импульсы от этих переключателей передаются на управляющее устройство, передающее данный сигнал на центральный блок. Этот блок осуществляет передачу импульсов на блоки. Что касается актуатора или исполнительного механизма, то он представляет собой электромоторчик, связанный с редуктором. В зависимости от модели ЦЗ, в системе также может использоваться пневматический привод — раньше подобные узлы ставились на Фольксвагены и Мерседесы, но сегодня такие конструкции не используются (автор видео — ПРОСТЫЕ ШТУКИ).

Замечания по реализации схем

Сразу заметим: если стеклоподъёмников нет, вторая схема не будет содержать детали К2/К3. Разрезать тогда требуется один провод. Иногда отсутствуют только задние стеклоподъёмники. Значит, исключается реле К3. А диоды, включаемые параллельно с обмоткой, могут быть совершенно любыми.

Диод, стабилитрон – подойдёт всё

Теперь перечислим требования, предъявляемые к элементу с названием «реле»:

1. Напряжение срабатывания – 12 Вольт;
2. Коммутируемый ток – 10 А или выше;
3. Ток, потребляемый всеми обмотками реле, не должен превышать значение, указанное в инструкции к сигналке. Обычно оно равняется 200-300 мА.

Часто нарушают именно последнее требование.

Диод с реле, готовый модуль

Чтобы «схема 2» стала работать, необходимо не только собрать её, но и запрограммировать основной блок: нужно включить опцию «2-шаговое отпирание». И как бы то ни было, нельзя управляющие импульсы делать слишком длительными. Используйте значения 0,7-1,1 секунды.

Соединять силовые кабели (шнур X1-6) можно только с использованием скруток.

Площадь сечения провода должна быть достаточной, чтобы выдержать ток «10 Ампер» (к сигнальным цепям это не относится). Предохранитель, защищающий силовые цепи, следует установить обязательно. И конечно, перед монтажом снимают минусовую клемму АКБ.

Применение смазочных материалов в узлах трения и механизмах стартера

Узлы трения и механизмы стартера	Требования к смазочным материалам	Рекомендуемые смазочные материалы
Подшипники	Широкий диапазон рабочих температур (-30… 130 °С)Высокие антикоррозионные свойстваВысокая несущая способностьДолговременная смазка	Литиевая пластичная смазка Molykote BR 2 Plus с широким диапазоном рабочих температур, высокой несущей способностью, антифреттинговыми свойствами для долговременного смазывания Универсальная литиевая пластичная смазка EFELE MG-212 с дисульфидом молибдена и противозадирными присадками, предназначенная для работы при повышенных нагрузках в широком диапазоне температур Универсальная термостойкая пластичная смазка EFELE MG-213 на основе литиевого комплекса, содержащая противозадирные присадки. Предназначена для долговременной смазки узлов, работающих в условиях высоких температур и повышенных нагрузок
Планетарный редуктор	Широкий диапазон рабочих температур (-30… 150 °С)Высокая несущая способностьХорошая совместимость с пластмассами и эластомерамиДолговременная смазка	Синтетические морозо- и термостойкие пластичные смазки Molykote AG-650, Molykote 7514 для высоких нагрузок, подходящие для долговременного смазывания направляющих и зубчатых зацеплений Синтетическая (ПАО) морозостойкая многоцелевая пластичная смазка EFELE SG-311, совместимая с пластмассами и эластомерами, предназначена для применений в условиях низких температур и/или высоких скоростей
Шлицевое соединение	Защита от коррозииВысокая несущая способностьНизкий коэффициент тренияДолговременная смазка	Антифрикционное покрытие Molykote 3400A Leadfree на основе дисульфида молибдена с эпоксидным связующим, не содержащее свинца и отверждаемое при нагреве Литиевая пластичная смазка Molykote BR 2 Plus с широким диапазоном рабочих температур, высокой несущей способностью, антифреттинговыми свойствами для долговременного смазывания Универсальная литиевая пластичная смазка EFELE MG-212 с дисульфидом молибдена и противозадирными присадками, предназначенная для работы при повышенных нагрузках в широком диапазоне температур
Обгонная муфта	Широкий диапазон рабочих температур (-30… 150 °С)Хорошая совместимость с особенностями работы обгонных муфт автомобильных стартеровВозможность использования для обгонных муфт различных размеров и конструкцийСтойкость к окислению и повышенной влажностиДолговременная смазка	Силиконовая морозо- и термостойкая пластичная смазка Molykote  7325, разработанная специально для применения в обгонных муфтах автомобильных стартеров Силиконовая морозо- и термостойкая пластичная смазка Molykote 33 Medium, разработанная для применения в узлах трения точных механизмов Синтетическая (ПАО) морозостойкая многоцелевая пластичная смазка EFELE SG-311, совместимая с пластмассами и эластомерами, предназначена для применений в условиях низких температур и/или высоких скоростей.
Сердечник тягового реле	Высокие антифрикционные свойства в области низких температурВысокие смазывающие и антикоррозионные свойстваВысокие антифреттинговые свойстваУстойчивость к воздействию масел, жиров и растворителей	Molykote D-7409 на основе дисульфида молибдена и графита с полиамидным связующим, отверждаемое при нагреве

Разбираем блок, ищем дефекты

Ещё раз заметим, что через шнуры, подключаемые к блоку, может идти значительная сила тока. Речь идёт о двух питающих проводах, а также о выводах, соединённых с моторами. Примерное значение силы тока равно 20 А (в евророзетке идёт максимум 15). И при таких значениях все детали смонтированы на текстолите, что не может не приводить к разрушению «дорожек».

Дорожку из фольги, чтобы увеличить её сечение, покрывают слоем припоя. Но, как можно видеть по фото в результате иногда образуются кольцевые трещины, нарушающие соединение между дорожкой и клеммой. Подобный дефект быстро исправляется пайкой, но это – только начало.

Проверка диодов, предохраняющих транзисторы

Реле постоянного тока не может использоваться, если параллельно обмотке электромагнита не включен диод. Этот элемент, то есть предохранительный диод, обычно располагают рядом с корпусом реле. Так что, найти его будет несложно.

Указанные детали рекомендуют «прозвонить» в первую очередь: одну из «ног» отпаивают от платы, выполняют проверку тестером. Сам тестер, конечно, должен быть включён в режим «Диод»:

При проверке в одном из вариантов подключения дисплей должен показать «1», в другом – от 200 до 500 мВ.

Тогда, в 99% случаев можно поступить так: отпаять реле и с чистой совестью выбросить блок, вернее, то, что от него осталось. Дело в том, что в случае пробоя или разрыва диода выходят из строя все транзисторы. Впрочем, можете дать блоку последний шанс: установив исправные детали взамен старых, можно провести проверку, подключив блок «на месте». Номинал элемента под названием «диод» в данном случае не важен. Главное – не ошибиться с полярностью (она обозначена на плате).

Замена неисправных электролитических конденсаторов

Деталь под названием «конденсатор» представляет собой цилиндр, имеющий с одной из сторон два отвода. Проверить работоспособность конденсатора можно просто: достаточно посмотреть на его крышку, и убедиться, что она не потеряла форму плоскости (не «вздулась»). Если последнее условие не выполнено, конденсатор заменяют, соблюдая полярность подключения.

Есть выводы плюсовой и минусовой, а на импортной детали «минус» обозначен полосой на корпусе.

Выбирая новые конденсаторы на замену неисправным, нельзя нарушать следующие требования:

1. Номинальное напряжение должно быть 16 Вольт или больше.
2. Устанавливать деталь большей ёмкости, чем предусмотрено, запрещается категорически: вы получите время срабатывания, увеличенное в несколько раз (вместо 0,8 секунды станет 1,6). Это негативно скажется на долговечности актуаторов, смонтированных в дверях.
3. Типоразмер новой детали должен соответствовать печатной плате. Данное требование, как ни странно, выполнить сложнее всего.

Если вы провели ремонт, руководствуясь изложенными здесь советами, проверьте блок на наличие замыканий. Подключите к питающей клемме «Крону» от тестера (плюсовой вывод), к «массе» – минусовой. Пробуйте подать «минус» на каждый управляющий провод – реле должно щёлкать. Впрочем, последнее свойство характерно не для всех блоков, а только для самых «примитивных». Обычно, для работы БУ нужно много управляющих напряжений.

Рекомендации по монтажу блока в авто являются стандартными: перед выполнением любых действий, даже если говорится о демонтаже, нужно отключать минусовую клемму аккумулятора.

Именно так можно обезопасить себя от неприятных последствий. Любой блок управления, даже неисправный, выступает в роли «буфера» между АКБ и электромоторами. Если ремонт выполнить с ошибками, вы получите неработающий центральный замок (и то, не всегда). А сами актуаторы, как легко понять, останутся невредимыми в любом случае.

Установка ЦЗ

Центральный замок в машине (и в частности автомобилях от «АвтоВАЗ») – это дополнительная опция. Однако это актуально для 2000-х годов. Сейчас вся продукция «АвтоВАЗа» штатно во всех комплектациях оснащается механизмом центрального замка. На тех авто, где ЦЗ не установлен, владелец сам может установить устройство. Установка центрального замка – это не сложная процедура.

Первым делом необходимо отключить клеммы АКБ. Также снимают дверные карты и механизм стеклоподъемников. После этого необходимо подобрать подходящее место для установки активаторов. Устанавливать механизм можно в любом положении

Но важно, чтобы тяга исполнительного устройства могла свободно двигаться

Автомобили ВАЗ-2110 имеют особенную конструкцию дверей. Тяга перед установкой должна быть согнута определенным образом. Этот угол должен быть одновременно минимальным и четким. Если он будет близким к дуге или расстояние от тяги до фиксатора будет слишком большим, в работе системы могут возникнуть проблемы. Будет не хватать мощности для осуществления движения тяги. Все усилие уйдет на преодоление изгиба.

Подключение сигнализации к центральному замку – основные трудности процедуры

В наши дни автомобилисты имеют возможность подобрать для своего транспортного средства любой вид охранной системы, ориентируясь на собственные потребности и пожелания.

Конкретные точки подсоединения охранного устройства подбираются в зависимости от следующих факторов:

• вид приобретенной сигнализации (без дистанционного управления либо с таковым);
• модель транспортного средства, на которое планируется устанавливать систему;
• место расположения главного охранного механизма (блока).

Определиться с точками подключения сигнализации с автоматическим запуском позволяет паспорт приобретенного устройства, ламповый пробник или вольтметр. Кроме того, вам понадобится электросхема ТС. Именно с ее помощью вы сможете найти элементы, к которым будет подключаться сигнализация.

Перед началом работ необходимо определиться с видом центрального замка (ЦЗ) вашего автомобиля. Чаще всего встречаются следующие типы ЦЗ:

• управляемые положительным импульсом;
• управляемые отрицательным импульсом;
• с переменной полярностью.

Подружим сигнализацию и ЦЗ

Блок любой современной сигнализации снабжается двумя реле, подключаемыми к блоку управления ЦЗ. Одно реле является открывающим, второе – запирающим, а схема в общем случае выглядит так:

Зелёный и белый шнуры, идущие от блока сигналки, в нашем случае потребуются, как и указано на схеме. Впрочем, нужны будут не только они. Включать контакты реле мы будем в разрывы штатной проводки. Значит, шнуров будет не 2, а 4.

Схема подключения ЦЗ ВАЗ

Ещё раз посмотрите на схему, опубликованную в первой главе. Реле мы будем включать в разрыв белого и коричневого провода, идущих от микропереключателя к БУ ЦЗ. И очевидно, что разорвать эти провода проще возле 8-контактного разъёма. Того самого, который показан вначале.

Чтобы не возникло вопросов, покажем то, что должно получиться в результате:

Общие контакты соединяют с проводами, выходящими от микрика. Белый шнур продолжает собой коричневый провод, идущий из двери, и так далее. Нормально замкнутые контакты используются тоже, наряду с нормально разомкнутыми. Таковы особенности подключения к ЦЗ ВАЗ.

Примерная последовательность действий, выполняемых установщиком:

1. Изготовить и проложить 4-жильный кабель, проходящий от блока сигналки к 8-контактному разъёму;
2. Осуществить подключение кабеля на стороне блока сигнализации (см. последнюю схему);
3. Возле 8-контактного разъёма разорвать белый и коричневый провода, идущие от микропереключателя (контакты 5 и 7). Главное – не перепутать их с проводами, идущими на треугольный разъём «С»;
4. Выполнить подключение в разрывы проводов, белого и коричневого. На этом – всё.

Мы привели эту последовательность затем, чтобы ещё раз подчеркнуть – реле включаются между микриком и БУ ЦЗ. Никаких дополнительных устройств подключать не потребуется. А в результате, автоматика сигналки сможет управлять состоянием замков.

Все провода, добавляемые в конструкцию авто, должны быть защищены (используйте термостойкие трубки либо изоленту). Скрутка – не самый плохой метод соединить два провода. Но ещё лучше использовать пайку.

Каталог тюнинг-ателье ГАЗ 24

Можно ли поймать на камеру?

Самостоятельный монтаж сигнализации

Самым первым этапом является монтаж блока управления. Для него следует определить такое место, чтобы не «бросался в глаза». Как правило, это место находится под приборной панелью. Для этого демонтируем панель приборов и рулевую панель.

Монтаж БУ сигнализации

Всегда помните, что открытые участки проводов стоит незамедлительно перематывать изолентой. Нельзя допускать их контакт с металлическими частями автомобиля.

Теперь мы готовы к работе с электрикой. Вооружаемся мультиметром, гофрой, ножиком и новыми проводами. В первую очередь, чтобы в совокупности с сиреной срабатывал и световой сигнал, подключаем провода к габаритным огням, стоп-сигналам, поворотникам. Также соединяемся с индикатором состояния работы двигателя.

Затем протягиваем провод под капот. Он понадобится нам для подключения к сирене. Ну и последний комплект проводов мы прокладываем к центральному замку, точнее, к его главному реле. Подключение сигнализации к ЦЗ займет некоторое время. Заранее необходимо разобраться какой именно тип замка стоит у вас. Центральный замок бывает:

• Управляемый отрицательным импульсом;
• Положительным импульсом;
• С переменной полярностью;
• Пневматический.

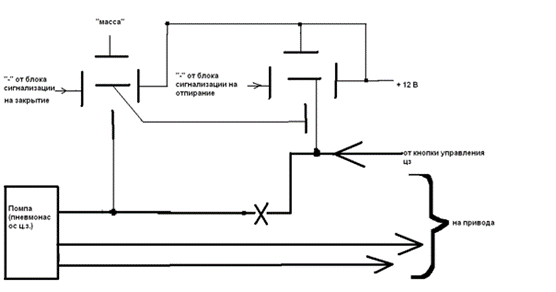

На примере схемы для пневматического замка, разберем его подключение к сигнализации.

Схема подключения

В таком замке все импульсы проходят через один провод. Обычно он находится под креслом водителя либо под задними креслами. В этом случае до него можно добраться через багажник. Теперь мы берем индикатор напряжения и путем проб и ошибок ищем нужный нам провод: на минусе лампочка должна гореть при открытой двери и на плюсе будет масса на закрытие. Именно к этому проводу нам и нужно подсоединиться. На стыке перематываем изолентой. Выполняем проверку.

Не забываем о том, что все провода прокладываются внутри гофрированных трубок. Благодаря им проводка не будет подвержена перетиранию и возгоранию.

Переходим к установке устройства сирены. Ее необходимо крепить в месте, удаленном от нагревающихся предметов, а также направлять отверстием вниз. Это исключит возможность попадания в нее грязи и влаги. Один ее провод крепим к тому, что мы протянули под капот, второй к аккумулятору. В конце работы с электрикой возвращаем минусовую клемму обратно.

Монтаж сирены

Антенну, передающую сигнал на ваши брелоки, клеим на двусторонний скотч к лобовому стеклу. Остался последний и немаловажный момент — программирование брелока. Его мы производим в полном соответствии с инструкцией. После этого выполняем проверку. Установка завершена.

Схемы подключения сигнализации к ЦЗ

Первый из возможных вариантов уже рассмотрен: от БУ ЦЗ к сигналке протягивают два провода, которые являются управляющими.

Контактный переключатель, показанный на схеме, в этом случае лучше исключить. Его роль, как легко понять, будет играть сигнализация (основной блок). Где отдельных отводов нет, можно выполнить Т-образные соединения, подключаясь к проводам концевиков. Такой вариант является стандартным, но не единственным.

Стандартный вариант соединения блоков

Итак, у нас есть блок управления замками (БУ ЦЗ), а также блок сигнализации. Последний снабжён парой реле, отводы которых находятся на отдельном разъёме. Где этот разъём расположен, нужно найти в инструкции (там же приводится распайка). Схема подключения будет выглядеть так:

Почему всё так сложно?

Казалось бы, нам нужно только управлять замками. Зачем тогда подключаться к двигателям стеклоподъёмников?

Все реле срабатывают одновременно

Открытие пассажирских дверей ведётся вторым импульсом (срабатывает реле К1). А элементы К2 и К3 в этот момент блокируют стеклоподъёмники. Если же их не блокировать, стёкла в дверях будут опускаться в течение всего управляющего импульса. И даже за 0,8 секунды они приоткроются заметно.

Конечно, сигналку в «Приоре» подключить сложнее, чем на многих отечественных авто. В то же время на «Гранте» в комплектации «Норма» используется похожая схема. Как бы то ни было, автомобиль «Лада Приора» – флагман ВАЗ. И наверное, сложности с электрической частью не должны смутить грамотного автовладельца. Также известно, что штатный управляющий блок можно перепрограммировать, и тогда отпирание идёт за один шаг. В этом случае подключение производят по «схеме 1».

Устройство ЦЗ

Центральный замок – это достаточно сложная система, в которую входят электрические, а также механические компоненты. Данная система дает возможность проводить различные манипуляции со всеми замками автомобиля одновременно. Для этого водителю достаточно просто повернуть ключ или нажать на небольшую кнопку на пульте ДУ. Система способна управлять не только дверными замками, но и замком люка бензобака, а также крышкой багажника. Конструкция системы может быть достаточно сложной, а процесс подключения охранной системы к центральному замку без каких-либо знаний о его устройстве невозможно.

Центральный замок представляет собой несколько связанных элементов. Это блок управления, датчики на дверях, кнопки, а также активаторы.

Сцепление ваз 2121, нива 2131

Устройство сцепления Нива 2121, Нива 2131

Особенности конструкции сцепления Нива 2121, Нива 2131

Регулировка включения и выключения сцепления Нива 2121, Нива 2131

Прокачка сцепления Нива 2121, Нива 2131

Замена бачка гидропривода сцепления Нива 2121, Нива 2131

Замена главного цилиндра сцепления Нива 2121, Нива 2131

Снятие и установка рабочего цилиндра сцепления Нива 2121, Нива 2131

Снятие и установка гибкого шланга гидропривода сцепления Нива 2121, Нива 2131

Снятие и установка ведомого и ведущего дисков сцепления Нива 2121, Нива 2131

3-ий тип: центральный замок с переменной полярностью

Это такой тип вредный (частенько у американцев встречается). Здесь придётся подключаться прямо к силовым проводам. Садимся пробником на плюс и ищем провода, на которых висят минусы (лампочка пробника горит), управляем центральным замком с пульта или кнопки. Если лампочка пробника погасла при закрытии или открытии, а затем опять загорелась, то пробник пересаживаем на минус и тыкаемся в тот же самый провод и опять управляем центральным замком. Если лампочка пробника загорелась при закрытии или открытии, то это один из нужных нам проводов. Аналогично ищем второй силовой провод. Грубо говоря, мы нашли провода, которые непосредственно управляют приводами дверей. А что такое привода? Да обыкновенные моторчики! Плюс на одном проводе, минус на другом — моторчик в одну сторону закрутился, и двери закрылись, поменяли полярность — моторчик в другую сторону закрутился, и двери открылись.

При подключении сигнализации к такому замку нужно быть особенно внимательными. Дело в том, что здесь приходится разрывать найденные силовые провода и в разрывы подключаться сигнализацией

И если Вы перепутаете концы (например, подцепитесь проводом от сигнализации к концу, который идёт к кнопке, а надо было к концу, который идёт к приводу), то можете спалить что-нибудь важное и дорогостоящее (в лучшем случае полетят предохранители)

Поэтому — осторожность и семь раз отмерь, проверь, подумай — потом только сделай!

Итак, мы нашли силовые провода (обычно они выходят из двери водителя), теперь подцепляемся. Для начала разрезаем найденные провода. Если у Вас сигнализация со слаботочными отрицательными/положительными выходами, то нужно использовать 2 реле. Подцепляемся следующим образом. НР-контакты дополнительных реле на плюс, НЗ-контакты дополнительных реле к проводам, идущим к кнопке управления центральным замком или к блоку центрального замка, О-контакты дополнительных реле к проводам, идущим к приводам дверей. Выходы от сигнализации подцепляете к катушке дополнительных реле (к любой стороне), а вторую ногу релюх садите на плюс или минус (в зависимости от выходов Вашей автосигнализации: если отрицательные — то на плюс, если положительные — то на минус).

Если у Вас сигнализация с силовыми выходами, то подключаемся так: НР-контакты к плюсу, НЗ-контакты к проводам, идущим к кнопке управления центральным замком или к блоку центрального замка, О-контакты к проводам, идущим к электроприводам дверей.
