Теперь переходим к кожуху и переключателям. Для более удобного проведения работ, многие советуют снять подрулевые переключатели и сам руль. Демонтаж кожуха выполняется в следующей последовательности:

1. Отключите минусовой провод от аккумуляторной батареи. Требования к собственной безопасности и защиту от ударов током еще никто не отменял;
2. Открутите три винта крепления двух частей кожуха. Для этого пригодится отвертка;
3. Открутите саморез, который соединяет корпус с соединителем подрулевых переключателей;
4. Демонтируйте два самореза, что держат нижний корпус на рулевой колонке;
5. Рычаг, который фиксирует колонку по углу, ведут вниз;
6. Руль опускается также вниз;
7. Снимается далее нижний кожух;
8. Колодку питания от аварийки нужно обязательно отключить;
9. Теперь можно снимать верхний кожух;
10. Для демонтажа подрулевых переключателей действовать нужно поочередно;
11. Одновременно нажмите на оба фиксатора и тем самым извлеките с посадочных мест элементы;
12. Отсоедините их от колодки питания.

Электросхема ВАЗ 2114

Кликните по картинке чтобы ее увеличить

Расшифровка электросхемы автомобиля ВАЗ-2114

1 — блок фар ВАЗ 2114; 2 — моторедукторы очистителей фар; 3 — противотуманные фары; 4 — датчик температуры окружающего воздуха; 5 — звуковой сигнал; 6 — выключатель лампы освещения моторного отсека; 7 — электродвигатель вентилятора системы охлаждения; 8 — генератор ВАЗ 2114; 9 — датчик уровня масла; 10 — датчик уровня омывающей жидкости; 11 — датчик износа передних тормозных колодок; 12 — наконечники проводов, подключаемые к общему насосу омывателя стекол; 13 — насос омывателя ветрового стекла; 14 — насос омывателя фар; 15 — наконечники проводов для подключения к насосу омывателя заднего стекла на ВАЗ 2113 и 2114; 16 — датчик давления масла; 17 — лампа освещения моторного отсека; 18 — наконечник провода для подключения к жгуту проводов системы управления двигателем или к жгуту проводов системы зажигания на карбюраторных версиях ВАЗ 2114; 19 — моторедуктор очистителя ветрового стекла; 20 — стартер; 22 — датчик указателя температуры охлаждающей жидкости; 23 — выключатель фонарей заднего хода; 24 — датчик уровня тормозной жидкости; 25 — аккумуляторная батарея; 26 — датчик уровня охлаждающей жидкости; 27 — реле включения противотуманных фар; 28 — монтажный блок ВАЗ 2114; 29 — выключатель стоп-сигнала; 30 — штепсельная розетка для переносной лампы; 31 — лампа подсветки шкалы гидрокорректора фар ваз 2114; 32 — выключатель лампы сигнализатора стояночного тормоза; 33 — колодка подключения лампы подсветки; 34 — выключатель ламп освещения приборов; 35 — подрулевой выключатель; 36 — выключатель аварийной сигнализации; 37 — реле элемента обогрева передних сидений; 38 — выключатель зажигания; 39 — предохранитель цепи фонарей заднего противотуманного света; 40 — предохранитель цепи элементов обогрева передних сидений; 41 — предохранитель цепи блокировки замков дверей; 42 — лампа подсветки передней пепельницы; 43 — реле зажигания; 44 — прикуриватель; 45 — лампа освещения вещевого ящика;46 — выключатель освещения вещевого ящика; 47 — электродвигатель вентилятора отопителя; 48 — дополнительный резистор электродвигателя отопителя; 49 — переключатель вентилятора отопителя; 50 — лампа подсветки переключателя отопителя; 51 — лампа подсветки рычагов отопителя; 52 — моторедукторы электростеклоподъемников передних дверей; 53 — кнопка электростеклоподъемника правой передней двери (расположен в правой двери); 54 — моторедукторы блокировки замков передних дверей; 55 — провода для подсоединения к правому переднему динамику; 56 — моторедукторы блокировки замков задних дверей; 57 — провода для подсоединения к правому заднему динамику; 58 — блок управления блокировкой замков дверей; 59 — провода для подсоединения к радиоаппаратуре; 60 — выключатель очистителей фар; 61 — выключатель элемента обогрева заднего стекла; 62 — реле включения фонарей заднего противотуманного света; 63 — колодка для подключения к элементу обогрева правого переднего сидения; 64 — выключатель фонарей заднего противотуманного света; 65 — выключатель элемента обогрева правого переднего сиденья; 66 — выключатель противотуманных фар автомобилей; 67 — выключатель ламп наружного освещения; 68 — выключатель элемента обогрева левого переднего сидения; 69 — колодка для подключения к элементу обогрева левого переднего сиденья; 70 — провода для подсоединения к левому переднему динамику; 71 — кнопка электростеклоподъемника левой передней двери (расположена в левой двери); 72 — кнопка электростеклоподъемника левой передней двери (расположена в левой двери); 73 — провода для присоединения к левому заднему динамику; 74 — боковые указатели поворотов; 75 — выключатель плафона на стойках передних дверей; 76 — выключатель плафона на стойках задних дверей; 77 — плафон; 78 — плафон индивидуального освещения салона; 79 — колодка для подключения к жгуту проводов электробензонасоса; 80 — выключатель лампы освещения багажника; 81 — комбинация приборов ВАЗ 2114; 82 — лампа освещения багажника; 83 — блок индикации бортовой системы контроля; 84 — маршрутный компьютер; 85 — колодка для подключения жгута проводов системы управления двигателем; 86 — задние наружные фонари; 87 — задние внутренние фонари; 88 — колодка для подключения к элементу обогрева заднего стекла; 89 — фонари освещения номерного знака; 90 — дополнительный сигнал торможения, расположенный в спойлере

Распиновка замка ВАЗ-2108, ВАЗ-2109, ВАЗ-21099

Цоколёвка по старому типу

Распиновка замка зажигания ВАЗ-2109 с разгрузочным реле:

1. приходит +12В вположении I, II, III (стоянка)
2. приходит +12В вположении I, II, III (стоянка)
3. приходит +12В вположении III (стоянка)
4. положение I,уходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
5. положение I, уходит +12В на стартер (контакт 50);
6. положение I, уходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
7. приходит +12В от АКБ (контакт 30);
8. приходит +12В постоянно.

Цоколёвка по новому типу

Распиновка замка зажигания ВАЗ-2109 нового образца:

1. приходит +12В постоянно
2. приходит +12В постоянно
3. приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
4. приходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
5. положение I, уходит +12В на стартер (контакт 50);
6. приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
7. приходит +12В от АКБ (контакт 30);
8. приходит +12В постоянно.

Замена замка зажигания на ВАЗ 2107 карбюраторной и инжекторной машины идентична.

Схема замка зажигания с указанием компонентов представлена на фото:

В состав замка зажигания входят:

1. Блокирующий элемент вала рулевого управления.
2. Корпусная деталь.
3. Ответная часть для установки поводка от личинки.
4. Диск контактной группы.
5. Втулка контактной части.
6. Внешняя часть с пинами для подключения. Буквой «а» обозначен сигнальный выступ, используемый для корректной установки контактной группы.

Демонтаж замка зажигания

Снятие выполняется по следующим шагам:

1. Отключить питание бортовой сети автомобиля путём снятия клеммы батареи.
2. Установить ключ в скважину и провернуть до положения «0» (головка расположена горизонтально).
3. Открутить точки фиксации пластикового кожуха рулевой колонки. Половины кожуха соединены между собой и приборной панелью при помощи пяти винтов.
4. Выкрутить два винта фиксации корпуса замка. Точки крепления размещены по бокам корпуса.
5. Утопить фиксатор через отверстие в корпусе. Для этого используется длинное тонкое шило или отвёртка. Отжав фиксатор, вытянуть замок со штатного места на себя.
6. Отключить штекер или отдельные провода от замка. Далее можно приступить к установке новой детали или дальнейшей замене контактов в старом замке.

Перед снятием проводки с замка зажигания ВАЗ 2107 рекомендуется убедиться в использовании стандартной изоляции. Это необходимо сделать, поскольку провода могут заменяться при ремонтах электрооборудования.

Фотогалерея

Проверка и замена контактной группы

Чтобы поменять контакты в замке необходимо:

1. Вынуть пружинное кольцо, фиксирующее группу в корпусе замка. Кольцо поддевается тонкой отвёрткой.
2. Демонтировать контакты из замка.
3. Установить новую группу. При соединении требуется обеспечить совпадение паза, выполненного на контактной группе, со поворотным штоком на секретной части замка. Корпус контактной части должен войти выступом в прорезь корпуса.

При замене контактов следует учитывать число пинов на детали. Поставляемые в запасные части элементы имеют шесть точек подключения проводки. До 1986 года на автомобили ВАЗ 2107 устанавливалась группа с семью контактами. Вместо одного пина 15 использован 15/1 и дополнительный 15/2. Для подключения нового замка к такому автомобилю требуется соединить провода 15/1 и 15/2 в одну ветвь.

Установка и подключение нового замка

Установка нового или отремонтированного замка производится в такой последовательности:

1. Вставить ключ в положение «0».
2. Утопить фиксатор блокировки и вставить деталь в направляющий корпус.
3. Установить провода при помощи разъёмов или штатного штекера (подключение ведётся в соответствии с цветом изоляции).
4. Установить на место винты крепления.
5. Смонтировать защитный кожух.
6. Надеть клемму на батарею и протестировать работу устройства.

При подключении замка зажигания на ВАЗ 2107 необходимо точно следовать электрической схеме. Ошибка при подсоединении приведёт к короткому замыканию и повреждению электрооборудования.

Что нельзя делать категорически

Даже если владелец ТС не найден, и оно формально признано бесхозным – нельзя пытаться присвоить имущество себе. Такие действия расцениваются УК РФ как хищение и наказываются лишением свободы на срок до двух лет. Стоит также воздержаться от умышленной порчи имущества, например, разбора машины с целью забрать себе отдельные комплектующие.

Не нашли ответ на свой вопрос? Позвоните юристу! Москва: +7 (499) 110-89-42Санкт-Петербург: +7 (812) 385-56-34Россия: +7 (499) 755-96-84

Убрать брошенный автомобиль с придомовой территории – сложно, но возможно. Для этого необходимо собрать максимальное количество доказательств, подтверждающих отсутствие эксплуатации ТС, и написать индивидуальное или коллективное обращение в УК или администрацию района.

Признаки поломки замка зажигания

Замок зажигания снят для ремонта

Естественно, как и для любого автомобильного прибора, замок зажигания имеет признаки неисправности. В отличие от остальных узлов, контактная группа выведет сразу несколько приборов из строя, что и послужит причинами неисправности. Итак, рассмотрим, по каким признакам можно определить выход из строя замка зажигания:

• Не работает стартер. Он не щелкает, а втягивающее реле не срабатывает. Это происходит потому, что на них не подается питание, которое проходит через замок зажигания.
• Отказ работы электроприборов. Эти элементы могут быть никак не связаны между собой, но все они включаются только при работающей контактной группе.
• При шевелении ключом, в одном положении возобновляется работа электрических приборов. Просто смыкаются контакты, и возобновляется подача питания.

Причины неисправности замка зажигания на ВАЗ-2114

Схема устройства замка зажигания

Известные только две причины неисправности замка зажигания на автомобиле, а именно: электрическая и механическая часть. Обе они возникают вследствие износа некоторых деталей и узлов. Итак, стоит более детально рассмотреть каждую неисправность.

Электрическая неисправность

Так, установка дополнительных световых приборов и электропотребляемых устройств может привести к тому, что замок не выдержит нагрузки. За счет большой нагрузки, на которую не рассчитана контактная группа появляется нагар, который образуется внутри металла, а не снаружи.

Разбор замка зажигания для поиска неисправности

Во избегания перегрузки замка зажигания все дополнительные приборы необходимо подключать через реле, которое снимет часть нагрузки. Как показывает практика, именно этот вариант решения проблемы становится оптимальным.

Конечно, еще одной причиной, которая может послужить выходом из строя замка зажигания — становится короткое замыкание, которое в «Ладах» встречается достаточно часто.

«Отпаялся» провод в результате КЗ

Как говорят некоторые автолюбители – это заложено у них с рождения, а точнее с завода изготовителя.

Механическая неисправность

Механическим повреждением замка зажигания принято считать – износ контактных дорожек или непосредственно контактов. Причиной здесь послужит то, что внутренние элементы износились от процесса эксплуатации, и здесь никаким образом не виноват владелец.

Поломка качелей замка. Сложность в том, что отдельно этот элемент не продаётся

Второй механической причиной является физическая поломка одного элементов замка зажигания. Зачастую, как правило, это контакты, которые подверглись износу, или были изначально некачественно сделаны производителем.

Последней механической причиной является то, что неисправные контакты начинают сильно греться и пластиковая часть корпуса замка зажигания начиняет оплавляться, что в свою очередь приводит к неисправности.

Методы устранения

Контактная группа замка зажигания

Конечно, самым верным способом устранения причин является замена замка зажигания автомобиля в сборе. Как показывает практика, не стоит экспериментировать и проводить ремонтно-восстановительные работы этого узла.

Это снимет нагрузку с контактной группы и не будет перегрузки.

На новом поколении автомобиля, устанавливается система FFA, которая специально разработана для предупреждения и снижения нагрузки на определенные электрические узлы автомобиля. Так, существует аналогичная самодельная система для автомобилей отечественного автопрома, которую можно устанавливать на семейство Лада.

Цены на внутренние ШРУСы ВАЗ 2114

Габаритные размеры Лады Приоры Хэтчбек

• 1088 кг – выпуска до 2013 года. Здесь учитывается, что автомобиль имеет полное оснащение, заправлен полностью, и управляется водителем, вес которого 75 кг. Пассажиры и груз при этом не перевозятся;
• В 2013 году после рестайлинга снаряженная масса стала достигать 1185 кг.

Надо сказать, что полная масса (т.е. максимальный вес автомобиля с полной загрузкой, при котором возможна его эксплуатация) после рестайлинга осталась прежней, а именно – 1578 кг. Это означает, что грузовые возможности хэтчбека после рестайлинга сократились примерно на 100 кг, несмотря на прежний размер багажника.

Технические характеристики lada priora(ваз 2170, 2171 и 2172)

• Самый длинный кузов у автомобилей этого семейства – у седана. Он занимает в длину 4350 мм. Но при этом он ниже всех – 1420 мм. по высоте.
• Следующим по длине идет универсал, со своими 4340 мм длины. По высоте он выше всех – 1508 мм.
• Пятидверный хэтчбек и трехдверное купе короче всех – 4210 мм. при 1435 мм. по высоте.

Во всех четырех случаях ширина Приоры одна и та же – 1680 мм

Клиренс – 165 мм., хотя в комплектации Приора-спорт он несколько уменьшен, но это уже не так важно, поскольку в таком варианте этот автомобиль больше не производится

• «Стандарт» – самая бюджетная комплектация. В ней отсутствуют: аудиомагнитола, динамики, кондиционер, подголовники заднего дивана, иммобилайзер, центральный замок, обогрев передних сидений, электропривод и обогрев наружных зеркал, противотуманные фары, дистанционное открывание замка багажника. Передние стеклоподъемники – электрические, задние – механические. Двигатель – 81 л.с., который с 2013 года уже не выпускается, и в настоящий момент заказы на такую комплектацию больше не поступают;
• «Норма», которая оснащается 87-, а после рестайлинга – только 98 и 106-силовым двигателем. В наличии: аудиподготовка, бортовой компьютер, электрообогрев и электропривод наружных зеркал, иммобилайзер, противоугонная сигнализация и все элементы комплектации «стандарт» плюс кое-какое новое оборудование. Эта комплектация пользуется самым большим спросом из-за своей ценовой ниши. Когда автомобиль нужен «уже вчера», то приходится покупать то, на что хватает денег сейчас, а всем остальным дооборудовать машину уже в процессе.
• «Норма ». По сути, это та же норма, на которую установлено одно или несколько наименований оборудования: кондиционер, аудиомагнитола с колонками, ABS BAS, крепления для детских сидений, обогрев передних сидений и лобового стекла;
• «Люкс» – наиболее насыщенная функционалом. Имеет все то же, что и «норма », а кроме того: боковые подушки безопасности, подушку для переднего пассажира, задние и передние электроподъемники стекол, навигатор, мультимедийную систему, круиз-контроль, парктроник, противотуманные фары, датчик дождя, климатическую систему, литые диски, обогрев передних сидений;
• «Спорт» – специальная комплектация увеличивающая «спортивную» составляющую. Это аэродинамический обвес кузова: выраженный бампер со спойлером, боковые пороги, диффузорный задний бампер, и антикрыло на крышке багажника. Отличаются и колесные диски с узкопрофильным покрышками. Уменьшены дорожный просвет, снаряженный (до 1080 кг) и максимальный (до 1500 кг) вес. Интерьер тоже преображен: добавлены боковые поддержки по краям сидений с красным шитым швом, вставки под карбон, кожаный руль. Кондиционер, магнитола, полный набор электрических стеклоподъемников прилагаются. Однако, выпуск спортивных Приор был ограничен и сегодня они сняты с производства, хотя их кое–где можно встретить на трассе, и чаще всего это Приора в кузове купе.

Конечно же, это не полный, а лишь ориентировочный обзор комплектаций Лады Приоры, который в пределах одной статьи вряд ли возможно привести целиком. Кроме того, комплектация несколько отличается также от типа кузова. Например:

• У Приор-универсалов имеются рейлинги на крыше, скобы на колесных арках багажника, за которые можно стропить груз;
• Для кузова купе разработаны складные спинки и усиленный каркас передних сидений.

Немного теории

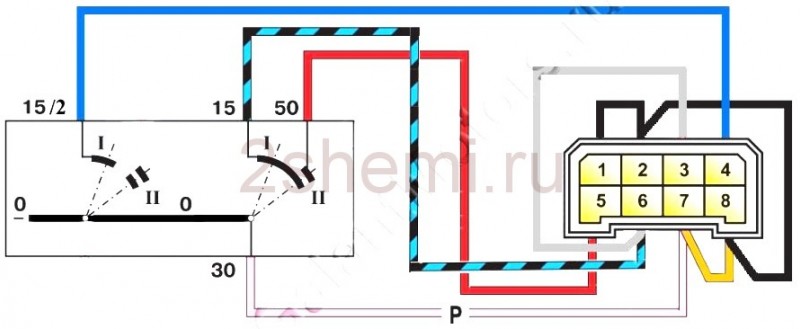

Замок зажигания должен коммутировать, то есть соединять между собой контакты, подводящие питание к разным электрическим цепям. Напряжение с аккумулятора подаётся на «30-й» контакт замка, а иногда используются две линии: «30/1» и «30/2». В каждой линии установлен предохранитель, рассчитанный на 30 Ампер, откуда и пошло устоявшееся название.

30-амперный предохранитель окрашен в зелёный цвет

При повороте ключа «30-е контакты» обычно подключаются к следующим:

1. В положении «Паркинг» – к контакту «INT», с которого ток поступает на дополнительное оборудование;
2. «Зажигание» – к контакту «INT», также к контактам «15/1» и «15/2»;
3. «Старт» – к контакту «15/1», но не к «15/2», а также к контакту «50».

С клеммы «50» питание идёт на втягивающее реле стартёра. «15-й» контакт, в свою очередь, питает главную цепь зажигания. А если есть дополнительная цепь, при работе стартёра она будет разомкнутой.

Ещё раз заметим: когда ключ установлен в положение «Старт», контакт «15/2» положительный потенциал не получает. Это верно для всех автомобилей любых моделей, в том числе для «Девятки» ВАЗ.

Замок зажигания 2114 и процедура его замены своими руками

В каких случаях требуется замена?

Существует несколько ситуаций, когда необходима замена ЗЗ:

• неисправность самого узла;
• потеря ключей;
• механическое повреждение ЗЗ во время угона;
• неисправность контактной группы.

Схема устройства ЗЗ

Неисправность узла можно определить при запуске двигателя. Когда не крутится стартер, отсутствуют щелки втягивающего реле, не работает электрооборудование. Поломки могут быть механическими и электрическими.

Как определить неисправность?

Визуальный способ заключается в проверке поведения машины при различных положениях ключа. Сначала ключ устанавливается в правом положение – «зажигание». Если узел исправен, то работает все электрооборудование. При каких-либо неполадках с ЗЗ не работает либо все электрооборудование, либо его часть.

Поворот ключа в замке

Во втором положении ключа должен запускаться стартер. Если он не крутится, под капотом не слышно щелчка втягивающего реле, то возможно, что неисправен либо ЗЗ, либо стартер. Более конкретную информацию можно получить с помощью диагностики. Она выполняется мультиметром, установленным в режим омметра. Для проведения диагностики нужно демонтировать кожух рулевой колонки.

Далее необходимо выполнить следующие действия:

1. Отключить питание от ЗЗ.
2. Далее найти контакты 4 и 7, идущие от узла. Они соответствуют контактам «30» и «15», и присоединить к ним клеммы мультиметра.
3. Затем ключ в ЗЗ поворачивается в первое положение. При исправном узле сопротивление должно быть нулевым.
4. Потом проверяется работа узла при повороте ключа в положение II. Аналогично, мультиметр должен показывать нулевое сопротивление, если ЗЗ исправен.

Убедившись в неисправности ЗЗ, его необходимо заменить (автор видео — Регион 4253).

Подготовка

В первую очередь следует подготовиться к процедуре замены, приготовив схему электросети и необходимые материалы и инструменты:

• новый узел;
• 4 винта крепления узла;
• зубило;
• набор ключей;
• крестовую отвертку;
• молоток;
• пассатижи.

ЗЗ на ВАЗовский автомобиль

Для удобства работы следует снять кожух с рулевой колонки, переключатели.

Демонтаж кожуха выполняется пошагово:

1. В первую очередь обесточивается авто путем отключения от АКБ отрицательной клеммы.
2. Крестообразной отверткой вывинчивается винты крепления кожуха.
3. Затем выкручивается саморез, с помощью которого крепится корпус.
4. Теперь нужно извлечь саморезы, удерживающие нижнюю часть корпуса на рулевой колонке.
5. На следующем этапе вниз опускается рычаг, с помощью которого фиксируется рулевая колонка по углу, и руль.
6. Далее демонтируется нижний кожух.
7. После отсоединения колодки питания, можно демонтировать верхнюю часть кожуха.
8. Для удаления подрулевых переключателей следует нажать на фиксирующие элементы и извлечь элементы со штатных мест.
9. Переключатели также следует отсоединить от колодки питания.

Демонтаж неисправного устройства

Открыв доступ к ЗЗ, можно его демонтировать. Сложность демонтажа состоит в том, что на 4 болтах, благодаря которым на ВАЗ 2114 замок зажигания крепится к рулевой колонке, нет головок. Отсутствие головок не дает преступникам угнать автомобиль без ключа.

Демонтаж молотком и зубилом

Демонтаж ЗЗ осуществляется следующим образом:

• нужно ослабить болты можно с помощью молотка и зубила;
• далее ослабленные болты вынимаются пассатижами;
• затем снимается скоба с рулевой колонки;
• отключается колодка питания;
• теперь можно демонтировать узел .

Схема подключения узла простая. Если он покупается в сборе, то не составляет труда разобраться в схеме, чтобы подключить правильно провода.

Установка нового замка

Процедура установки замка зажигания на ВАЗ состоит из следующих шагов:

• сначала нужно установить ключ в новый узел в положение «I», тогда защелка, благодаря которой осуществляется блокировка руля, спрячется;
• затем монтируется ЗЗ и выполняются действия в последовательности обратной снятию;
• закрутив 4 болта, нужно их немного зажать.

Установив новый узел, необходимо проверить блокировку руля. Для этого следует извлечь ключ из ЗЗ и повернуть рулевое колесо на небольшой угол. Если руль не блокируется, необходимо правильно установить узел: защелка должна попадать в паз, который находится на рулевой колонке. Если функция блокирования работает, остается до упора закрутить все отрывные болты. Закручивать их нужно до тех пор, пока не будут сломаны головки.

Извините, в настоящее время нет доступных опросов.

Методы поиска неисправностей

Существует два метода обнаружения неисправностей:

• Визуальный;
• Диагностический.

Визуальный способ определения неисправности или поломки контактных элементов замка зажигания мы предлагаем изучить по таблице .

Действие	Устройство исправное	Устройство неисправное
Поверните ключ в правое положение (зажигание)	Все электрооборудование включается	Все или часть электрооборудования не работает
Поверните ключ во второе положение	Стартер крутится	Стартер не работает, под капотом не раздается щелчок тягового реле

Для работы вам потребуется мини-тестер и мультиметр в режиме омметра:

• Отключите колодку питания от замка зажигания. Для этого требуется снять кожу с рулевой колонки;
• Переключите вам мультиметр на омметр;
• На идущей от замка колодке вам нужно найти 7 и 4 контакты, которые соответствуют контактам 15 и 30;
• Подключите к ним щупы мультиметра;
• Поверните ключ в положение «Зажигание»;
• На колодке найдите контакты 7 и 3, соответствующие 50 и 30. К ним также подключите мультиметр;
• Поверните ключ во второе положение — Запуск двигателя;
• Если исправность присутствует, прибор покажет нулевое сопротивление в обоих случаях проверки.

Замена замка зажигания на ВАЗ 2114 инжектор проходит поэтапно. На каждом этапе выполняются определенные действия.

Подготовка

В первую очередь следует подготовиться к процедуре замены, приготовив схему электросети и необходимые материалы и инструменты:

• новый узел;
• 4 винта крепления узла;
• зубило;
• набор ключей;
• крестовую отвертку;
• молоток;
• пассатижи.

ЗЗ на ВАЗовский автомобиль

Для удобства работы следует снять кожух с рулевой колонки, переключатели.

Демонтаж кожуха выполняется пошагово:

1. В первую очередь обесточивается авто путем отключения от АКБ отрицательной клеммы.
2. Крестообразной отверткой вывинчивается винты крепления кожуха.
3. Затем выкручивается саморез, с помощью которого крепится корпус.
4. Теперь нужно извлечь саморезы, удерживающие нижнюю часть корпуса на рулевой колонке.
5. На следующем этапе вниз опускается рычаг, с помощью которого фиксируется рулевая колонка по углу, и руль.
6. Далее демонтируется нижний кожух.
7. После отсоединения колодки питания, можно демонтировать верхнюю часть кожуха.
8. Для удаления подрулевых переключателей следует нажать на фиксирующие элементы и извлечь элементы со штатных мест.
9. Переключатели также следует отсоединить от колодки питания.

Демонтаж неисправного устройства

Открыв доступ к ЗЗ, можно его демонтировать. Сложность демонтажа состоит в том, что на 4 болтах, благодаря которым на ВАЗ 2114 замок зажигания крепится к рулевой колонке, нет головок. Отсутствие головок не дает преступникам угнать автомобиль без ключа.

Демонтаж молотком и зубилом

Демонтаж ЗЗ осуществляется следующим образом:

• нужно ослабить болты можно с помощью молотка и зубила;
• далее ослабленные болты вынимаются пассатижами;
• затем снимается скоба с рулевой колонки;
• отключается колодка питания;
• теперь можно демонтировать узел .

Схема подключения узла простая. Если он покупается в сборе, то не составляет труда разобраться в схеме, чтобы подключить правильно провода.

Установка нового замка

Процедура установки замка зажигания на ВАЗ состоит из следующих шагов:

• сначала нужно установить ключ в новый узел в положение «I», тогда защелка, благодаря которой осуществляется блокировка руля, спрячется;
• затем монтируется ЗЗ и выполняются действия в последовательности обратной снятию;
• закрутив 4 болта, нужно их немного зажать.

Установив новый узел, необходимо проверить блокировку руля. Для этого следует извлечь ключ из ЗЗ и повернуть рулевое колесо на небольшой угол. Если руль не блокируется, необходимо правильно установить узел: защелка должна попадать в паз, который находится на рулевой колонке. Если функция блокирования работает, остается до упора закрутить все отрывные болты. Закручивать их нужно до тех пор, пока не будут сломаны головки.

Извините, в настоящее время нет доступных опросов.

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

1. Отключить аккумуляторную батарею
2. Снять пластмассовый кожух, предварительно открутив винты его крепления.
3. Затем откручиваем два винта крепления замка зажигания к кронштейну.
4. Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
5. Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
6. После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах

После этого собираем кожух рулевой колонки.

На автомобиле замок зажигания расположен со стороны водителя, закреплен с левой стороны руля на кронштейне рулевого механизма, под панелью приборов.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

На моделях ваз 2108 и выше, к замку подключен пакетник с проводами, то есть ничего не надо маркировать и полностью исключается возможность перепутать провода при установке нового выключателя. Ну а на моделях ваз 2107 и ниже, такого нет, каждый провод подключен отдельно, поэтому снимая каждый провод, его необходимо маркеровать, чтобы при дальнейшей установке не перепутать.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

Проверка главного реле в автомобиле «Лада Самара»

Цены на такие устройства в автомагазинах минимальные, однако их важность отрицать нельзя, поскольку они во многом влияют на работоспособность электрооборудования. F8 7,5 А.
Стоимость этих элементов в магазинах минимальная, однако они выполняют очень важную роль и всегда должны быть в рабочем состоянии

Коробка рассчитана на три реле и три предохранителя на 15А , сверху закрыта пластиковым щитком.
Внешнюю отделку оформили элементами из пластмассы, поскольку металлические разъедались коррозией.
В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов кроме белого провода, от штекера «4» колодки «Х2» монтажного блока 28 до блока 83 индикации бортовой системы контроля.
Однако в целом, модель ВАЗ осталась такой же — она оснащается передним приводом, пятью дверьми.
Отдавайте предпочтение новым моделям. Несмотря на модернизацию, многие далекие от отечественного автопрома автолюбители до сих пор путают и
Предохранители не защищают только: схему зажигания; электросхему питания генератора и стартера.
Как проверить модуль зажигания, катушку зажигания и бронепровода?!
