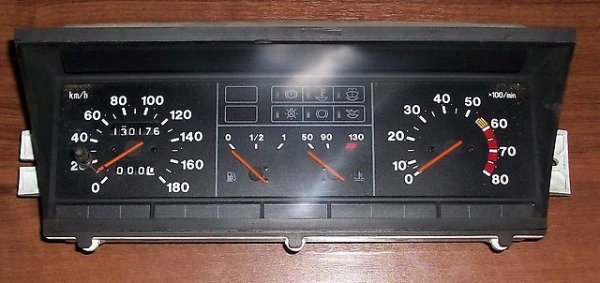

Панель приборов (высокая)

Описание и расположение индикаторов и приборов на панели

Для начала предлагаем ознакомиться с описанием и обозначениями значков на приборке ВАЗ 21099 и 21093 карбюратора или инжектора:

1. Спидометр, позволяющий узнать, в каком скоростном режиме едет транспортное средство.
2. Контроллер температуры охлаждающей жидкости. Если стрелка указателя попадет в красную зону, это свидетельствует о перегреве двигателя, иногда это может быть обусловлено выходом из строя самого датчика. Перегрев силового агрегата может стать причиной серьезных неисправностей, потому необходимо произвести диагностику вентилятора радиатора мотора.
3. Одна из особенностей автомобилей ВАЗ — схема приборной панели подразумевает использование датчика напряжения в электросети машины. В соответствии с показателями этого контроллера можно определить разряд аккумуляторной батареи, когда стрелка указателя расположена в левой красной зоне. Если же она попала в правую красную зону, то это значит, что в сети зафиксирован перезаряд. При такой проблеме следует произвести диагностику генераторного устройства.
4. Датчик объема бензина в топливном баке.
5. Символ в виде бензоколонки, его появление сообщает о том, что в баке осталось не более 6.5 литров горючего.
6. Также особенность ВАЗов — датчик экономии топлива. С его помощью водитель может определить оптимальное соотношение количества оборотов коленчатого к расходу горючего. Если стрелка указателя находится в желтой зоне, то это значит, что в системе происходит перерасход бензина, если в белой — то расход топлива экономичный.
7. Одометр суточного пробега.
8. Общий счетчик пробега.
9. Если во время езды на комбинации приборов появляется слово «STOP», то таком образом водитель предупреждается о необходимости прекратить движение. Обычно его появление связано со снижением уровня давления моторной жидкости в силовом агрегате. Также может появиться из-за нехватки тормозной жидкости или при поднятом рычаге стояночного тормоза.
10. Символ в виде аккумуляторной батареи, моргает всегда при запуске силового агрегата. Если он горит после того, как ДВС был запущен, то скорей всего, оборвался приводной ремень генераторной установки либо узел вышел из строя. Также есть смысл проверить цепь зарядки на предмет повреждений и обрывов.
11. Значок подсоса, свидетельствует о прикрытии воздушной заслонки.
12. Индикатор в виде треугольника говорит о том, что включена световая сигнализация.
13. Значок в виде восклицательного знака появляется в случае недостатка тормозной жидкости, нужно восполнить ее объем.
14. Этот символ говорит о включении ручного тормоза транспортного средства.
15. Значок моторной жидкости, сообщает водителю и снижении давления в смазывающей системе мотора, в первую очередь следует проверить уровень жидкости и при необходимости долить масло.
16. Значок в виде стрелок, направленных в разные стороны — говорит о включении поворотных огней.
17. Символ активации габаритного освещения.
18. Индикатор включения задних противотуманных фонарей, если таковые имеются.
19. Символ активации лампочек дальнего освещения.
20. Данный значок сообщает о включении системы обогрева заднего стекла.

Особенности высокого и низкого щитка

Отечественные «Девятки» выпускаются более тридцати лет, за это время инженеры АвтоВАЗа внесли множество доработок. В продаже стали появляться инжекторные версии авто, оборудованные стеклоподъемниками и прочими «фишками». Не обошли изменения и салон автомобиля — вместо традиционной низкой приборки стали использоваться высокие панели. Они ставились на автомобили с улучшенными центральными консолями, которые стали зваться европанелями.

Несмотря на отличия в плане дизайна, по факту «начинка» из значков и датчиков в обоих приборных панелях осталась аналогичной, изменилось только расположение контроллеров. В высоких версиях нет датчика напряжения и эконометра.

Сообщений 11

1 Тема от Andrey08 2009-12-16 13:01:12

• Зарегистрирован: 2010-08-11
• Сообщений: 91
• Репутация :

Тема: Не Работает: Вся Приборка, Дворники, Паваротник На Ваз 21099

У моего знакомого ваз 21099 инжектор.

И недавно приключилось следующее: перестала работать вся приборка (спидометр, тахометр и т.д), не пашут дворники, паваротники. фары вроде зажигаются

Сегодня говорил с ним, мол утром все нормально заработало, а днем прям на ходу разом вырубилось.

Я ему посоветовал обратить внимание на блок предохранителей (мол морозы ударили. конденсат образуется или он просто намок). Хотелось бы услышать ваше мнение, что бы думаете по этому поводу? мб у кого случалось такое

Хотелось бы услышать ваше мнение, что бы думаете по этому поводу? мб у кого случалось такое.

2 Ответ от maik 2009-12-16 19:38:20

• maik
• Пользователь
• Оффлайн

• Зарегистрирован: 2008-11-25
• Сообщений: 187
• Репутация :

Re: Не Работает: Вся Приборка, Дворники, Паваротник На Ваз 21099

У моего знакомого ваз 21099 инжектор.

И недавно приключилось следующее: перестала работать вся приборка (спидометр, тахометр и т.д), не пашут дворники, паваротники. фары вроде зажигаются

Сегодня говорил с ним, мол утром все нормально заработало, а днем прям на ходу разом вырубилось.

Я ему посоветовал обратить внимание на блок предохранителей (мол морозы ударили. конденсат образуется или он просто намок). Хотелось бы услышать ваше мнение, что бы думаете по этому поводу? мб у кого случалось такое

Хотелось бы услышать ваше мнение, что бы думаете по этому поводу? мб у кого случалось такое.

можно также проверить массу на приборку . ( масса это сила ))) от нее все беды .

3 Ответ от ils 2009-12-17 06:58:25

• ils
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-06-16
• Сообщений: 540
• Репутация :

Re: Не Работает: Вся Приборка, Дворники, Паваротник На Ваз 21099

Согласен с maik-ом — скорее всего масса отошла. Крепится оная под торпедой сверху над местом где рулевой вал прикручивается к кузову. Второе место — реле от замка зажигания. Я видел двух видов такие релюшки — на одних есть язычок, который надо к кузову прикрутить(в подкапотном пространстве такая стоит — реле стартера кажись), на вторых выведен черный провод — он должен на кузов идти куда-нибудь. На сваей проверял — как только масса пропадала с этой релюшки — вся приборка умирала, дворники тоже не пахали.

4 Ответ от SokolOFF 2009-12-17 08:38:33 (2009-12-17 08:42:23 отредактировано SokolOFF)

• SokolOFF
• Пользователь
• Оффлайн

• Зарегистрирован: 2008-12-25
• Сообщений: 624
• Репутация :

Re: Не Работает: Вся Приборка, Дворники, Паваротник На Ваз 21099

Судя по количеству всего и сразу, смею предположить:

-контактная группа замка зажигания

-банально вылетела одна из колодок (вродь красная) из блока со стороны салона

-залитый блок тоже вариант

ЗЫ проверять я стал бы как раз в таком порядке)) ну сначала, конечно, визуальный осмотр блока. Насчет массы, ИМХО, врятли. ведь выключатель фар в том же месте массу берет.

Кстати, еще вопрос ща вспомнил: «фары» именно ФАРЫ (ближний,дальний) или габариты? И, машина вообще заводится? просто если габариты горят, но машина не заводится, то 90% реле зажигания либо контактная группа (или их проводка). У меня был такой случай.

• Зарегистрирован: 2010-08-11
• Сообщений: 91
• Репутация :

Возможные неисправности и способы их устранения

С какими неисправностями может столкнуться автовладелец:

1. Щиток работает нормально, все датчики функционирует, но нет подсветки. Как известно, подсветка на приборке появляется только при включении габаритного освещения. Поэтому, если свет на щитке отсутствует, нужно проверить, работает ли габаритный свет, подсветка номерного знака и лампы в моторном отсеке, поскольку за все эти элементы отвечает один предохранитель.
   Речь идет о предохранительном устройстве F10 на 7.5 ампер. Если он перегорел, то устройство нужно заменить. Иногда причина кроется в неработоспособности регулятора подсветки, расположенного под приборкой.
2. Не работает спидометр, в некоторых случаях стрелка то поднимается, то опускается, причем передвигается она с рывками. Если спидометр перестал функционировать, то в первую очередь надо проверить трос, соединяющий его с коробкой передач. В более старых версиях использовался механический тросик, наконечники которого со временем изнашивались, что приводило к неработоспособности спидометров. Нужно заменить сам трос или попробовать восстановить его работоспособность путем намотки куска пищевой фольги на конец, подключающийся к спидометру. Если речь идет об электронном датчике, то нужно его снять, прочистить контакты и заново подключить, если это не помогло, то контроллер подлежит замене.
3. Не функционирует датчик экономии. Причин его неработоспособности может быть множество, начиная от выхода из строя самого устройства и заканчивая повреждениями электрической цепи. На практике этот датчик ломается во многих автомобилях, это считается «болезнью» «Девяток».
4. Не работает контроллер температуры двигателя. Если стрелка вовсе не поднимается, то нужно произвести диагностику самого датчика, расположенного в выпускной магистрали головки блока цилиндров, рядом с термостатом. Также следует проверить качество подключения контроллера, убедиться в том, что цепь питания целая, произвести диагностику разъема. Может быть такое, что стрелка резко поднимается и уходит за красную зону, при этом двигатель даже не прогрелся. Скорей всего, имеет место проблема замыкания, придется воспользоваться тестером для диагностики автомобильной проводки или прибегнуть к помощи специалиста.
5. Не работают индикаторы на приборной панели или часть подсветки. При такой неисправности причину следует искать в перегоревших источниках освещения. Нужно снимать приборку и проверять лампочки, если они действительно перегорели, то их придется менять (видео сняли Семен Педань).

Приборная панель от иномарки на ВАЗ: какая панель подходит на ВАЗ-2108/2109?

Автомобили ВАЗ из семейства Самара до сих пор пользуются спросом на вторичном рынке и их часто можно встретить на дорогах. ВАЗ-2108/09/099 и созданная на их базе ВАЗ-2114 – это вполне нормальные авто, тем более для своего времени.

Конечно, их время ушло. Но фанатов этих моделей более чем достаточно. Не так давно у меня была публикация о переделке ВАЗ-2109 в ВАЗ-2114 – таким образом владельцы “обновляют” свои девятки, но есть большое количество людей, которым нравится именно старый дизайн. Ссылка на публикацию будет в конце.

Также, не утихают споры о приборных панелях этих автомобилей. Какая панель лучше? Старая “низкая” или более современная “высокая”? Обе стороны правы по-своему, но стоит признать, что советская “низкая” панель была более удачная. Она меньше скрипела и печка хорошо дует горячий воздух. В “высокой” панели с печкой есть некоторые проблемы. Об этом тоже есть большая публикация и смотрите ее в конце статьи.

Источник фото: www.flickr.com

Но есть люди, которые вопрос с панелью решили кардинально – они устанавливают панели совершенно от других автомобилей. От иностранных, конечно же. Установка панели от иностранного авто – это качественно другой уровень.

Легко ли установить?

Нет. Установка панели от иностранного авто – это дело довольно сложное. Но, если хорошо все обдумать и разобраться, то сделать можно. Прежде всего, нужно найти такую панель, которая встанет по длине.

Сам процесс поиска подходящей панели довольно сложный и люди делятся друг с другом информацией о том, какая панель встанет без особых переделок. Кстати, в этой статье вы увидите самый большой список панелей, которые гарантированно подойдут на 08/09/099/14/.

Панель вряд ли подойдет по местам крепления, но это решаемо всяческими проставками.

Источник фото: www.flickr.com

Другая сложность состоит в том, чтобы переделать проводку под иностранную панель. С этим все довольно сложно. Человеку, который с этим не имел дело, будет трудно. Но вспомните поговорку про упорство и труд.

Еще одна сложность – это совместить воздуховоды печки с новой панелью. но это решаемо покупкой сантехнических пластиковых труб. Где-то совместить со стандартными воздуховодами, где-то сделать свои с нуля.

Главное

Самый главный вопрос в том, панели от каких иностранных автомобилей подходят к нашим Ладам. Люди давно устанавливают иностранные панели и образовался довольно большой список иностранных авто, из которых можно взять панель.

Источник фото: www.flickr.com

Итак, можно смело утверждать, что на семейство Самара максимально легко можно поставить панели от следующих автомобилей:

• BMW E28
• BMW E30
• BMW E36
• Toyota Corolla 90
• Audi 80 B3
• Audi 100 C3
• Mazda 626
• Mazda 323 F
• Mitsubishi Eclipse 2
• Mitsubishi Galant 2001
• Mitsubishi Galant 1980-1991 годы.
• Opel Omega A/B
• Opel Vectra A/B
• Mercedes W210

Большой список, не правда ли? Наверняка он не полный и есть еще столько же панелей, которые можно установить, но про них я не знаю. В этом списке только те, что реально ставились умельцами.

Стоимость

Источник фото: www.flickr.com

Сами панели от этих иномарок вполне доступны. Например, панель от BMW E30 в хорошем состоянии, в моем городе я нашел за 6000 рублей. Это панель полностью в сборе, со всеми приборами. Если же вам нужна пустая панель, то она стоит просто смешные 1500 рублей.

Если делать своими руками, то можно еще тысячу накинуть на переделку проводки. А вот времени нужно много. Перекинуть панель – это дело пары часов, а вот подключение…

Замена лампочек в приборной панели ваз 2109

Подсветка панели приборов ВАЗ 2109 часто не устраивает водителей. Изменить цвет и ее яркость можно самостоятельно, не обращаясь за помощью в салон.

Чтобы усовершенствовать подсветку, нужно установить светодиоды вместо обычных лампочек накаливания. Их свечение намного ярче, кроме того, можно выбрать цвет подсветки на свое усмотрение: синий, зеленый, красный или белый. Это основные цвета, однако если поискать, то можно найти еще и светодиоды фиолетового цвета.

Замена лампочек или цоколя должна проводиться внимательно и аккуратно. Если владелец авто решил использовать светодиоды для подсветки кнопок, то необходимо приобрести лампочку с обычным цоколем. Пайка и специальный патрон нужны в том случае, если есть желание заменить подсветку комбинации приборов. Среди множества светодиодов есть и такие, которые имеют рассеянное или, наоборот, точечное свечение.

Эти эффекты достигаются при помощи конфигурации фокусирующей линзы. Более равномерная подсветка подойдет для освещения шкалы на панели приборов, а свет поярче — для пиктограммы кнопок. Особенности изменения конструкции должен учитывать каждый водитель, совершенствуя свое авто.

Ваз 2109 — снятие высокой панели приборов

Причин по которым может потребоваться снятие высокой панели приборов на автомобиле ваз 2109 достаточно много — это и сама замена панели, разборка системы отопления салона, различный кузовной ремонт в том числе и работы связанные с покраской автомобиля. Прежде, чем мы сможем без проблем снять панель, необходимо произвести полный демонтаж различных навесных элементов, приборов, декоративных накладок и т.д.

Для выполнения работ подготовьте стандартный набор инструментов и можно приступать:

• Прежде всего необходимо снять сам руль, так как он будет нам очень сильно мешать. Процесс его снятия смотрите в соответствующей статье — Как снять рулевое колесо.
• Далее вытягиваем на себя подсос карбюратора (в случае с инжекторным двигателем его не будет) и снимаем с тяги привода пластиковую ручку.

Снимите декоративную накладку консоли, отвернув два ее винта крепления с боковых сторон.

Снимите прикуриватель и пепельницу.

• Снимите рукоятку регулировки оборотов электродвигателя вентилятора.
• Далее, поддев отверткой, снимаем декоративные рычаги привода отопителя салона.

Отсоедините колодку с питающими проводами от переключателя режимов работы вентилятора печки, а так же снимите с контактов два питающих провода лампы подсветки панели управления отоплением.

Продолжаем снимать декоративные ручки управления — гидрокорректора света фар и ручку регулятора мощности подсветки приборов на панели.

Теперь нам необходимо снять гидрокорректор и регулятор освещения, для этого подходящей по диаметру торцовой головкой отворачиваем гайки их крепления. После чего протолкните их внутрь панели, потом мы их вытащим.

С левой и правой стороны снимаем воздушные дефлекторы обогрева боковых стекол и тут же крестовой отверткой отворачиваем по одному винту крепления верхней накладки панели.

Снимите переключатель наружного освещения на панели приборов, для этого аккуратно подденьте его плоской отверткой и вытащите наружу на сколько позволят провода. Отсоедините от переключателя колодку с питающими проводами и уберите его в сторону, а саму колодку обратно протолкните в панель.

• Снимите магнитолу, если такая у вас установлена и затем выньте стандартное гнездо для радиоаппаратуры, опять же если такое есть.
• Отверните центральный винт крепления накладки панели.

Теперь нам необходимо снять накладку панели приборов. Перед тем как ее снимать, необходимо отщелкнуть защелки, расположенные под приборной доской, воспользовавшись двумя плоскими отвертками, которые вставляются по краям и немного их придавив, движением вверх, приподымаем панель. После чего полностью ее снимаем.

• Теперь, когда накладка снята, можно с легкостью отсоединить питающие провода от прикуривателя и его лампы подсветки.
• Отсоединяем провода от разъема включения аварийной сигнализации и лампы подсветки.

• Далее снимаем декоративную накладку переднего динамика и выключателей обогрева стекла и задних противотуманных фонарей. Если установлен динамик, так же его необходимо снять.
• После чего просовываем руку в отверстие под динамик и отсоединяем колодки с питающими проводами от переключателя противотуманных фонарей и обогрева заднего лобового стекла.

Снимаем комбинацию приборов, отвернув два винта ее крепления к панели. После чего, немного потянув на себя, отворачиваем гайку крепления и вынимаем гибкий трос привода спидометром.

Отсоединяем от комбинации колодки с питающими проводами и убираем ее в сторону.

• Аналогичным образом поступаем и с замком зажигания, а именно отключаем колодку с питающими проводами и снимаем с разъема провод массы реле зажигания.
• Тут же рядом будет расположен провод контрольной лампы открытия воздушной заслонки. На инжекторном такого провода нет.

• С каждой из сторон, отворачиваем по одному нижнему винту крепления панели.
• Разъединяем питающие провода подсветки вещевого ящика.

• Отворачиваем винты крепления панели отопителя и отводим ее вниз, чтобы она не мешала.
• После чего отворачиваем винты крепления направляющей тяги отопителя салона.

И на завершающем этапе демонтажных работ, отворачиваем оставшиеся винты крепления панели — верхние боковые и центральный. Снимите панель.

Высокая панель приборов

Согласно схеме, представленной ниже, ВАЗ 2109 с высокой панелью имеет следующие компоненты.

Высокая приборная панель

Номер элемента

Что это

Выключатель аварийного сигнала

Рычаг управления стеклоочистителем и омывателем лобового стекла

Центральные сопла системы отопления и вентиляции салона

Бортовой компьютер (доступен не во всех комплектациях)

Крышка бардачка (вещевой ящик)

Боковые сопла системы отопления и вентиляции салона

Облицовка динамика (громкоговорителя)

Выключатели электростеклоподъемников (доступны в определенных комплектациях)

Панель управления отоплением и системой вентиляции салона

Рычаг переключения КПП

Рычаг ручного стояночного тормоза

Ручка перекрытия воздушной заслонки карбюратора

Выключатель звукового сигнала (клаксон)

Выключатель подсветки приборной панели

Выключатель обогрева передних кресел (доступен в комплектации)

Выключатель задней противотуманной оптики

Выключатель передних противотуманных фар (доступен не в каждой комплектации)

Выключатель обогрева стекла сзади

Рычаг привода замка капота

Рычаг управления поворотниками и светом

Переключатель наружной оптики

Причины неисправности регулятора холостого хода (сокращенно его называют “РХХ”)

Красивые доработки панели ВАЗ 2109

Каждый водитель отечественного авто желает сделать панель приборов своего ВАЗ-2109 как можно ярче и оригинальнее. Вот один из вариантов, как красиво можно видоизменить этот элемент машины.

Понадобится паяльник. Далее необходимо купить цифры и панель-шкалу

Важно, чтобы они были просвечиваемыми изнутри. Также следует приобрести ультрафиолетовую лампу

Она питается от 12 вольт. Поэтому, менять ничего не нужно.

Также понадобится флурисцентный маркер или краска. Она будет менять цвет, если на нее воздействовать ультрафиолетом. Такой прием часто используют в современных ночных клубах. Понадобятся также обычные лампочки с патронами, наподобие тех, что в «приборке». Светодиоды менять не нужно, они останутся на своих местах. Все необходимое есть, можно приступать.

Для начала нужно снять пластик, после — приборную панель. Также не следует забывать о черном пластике, который находится вокруг стекла. Разбираем стандартную вставку, а также стрелки. Чаще всего в новой вставке отверстий нет. Поэтому, придется их сделать. Для стрелок дырки понадобятся шире, чем в штатной накладке. В противном случае стрелки начнут залипать.

Дальше необходимо демонтировать подсветку, которая установлена. Работу следует выполнять аккуратно, так, чтобы пластик не был поврежден. Вынимаем плату с лампочками. Инсталлируем вместо обычных неоновую лампочку, сверху наклеиваем пластмассовую защиту. Раньше на ней были вкручены заводские лампочки. Не нужно забывать о блоке управления новой неоновой лампочкой. Постоянно следует быть внимательным, чтобы не перепутать полярность.

Если же это случится, светить ничего не будет. Далее нужно вкручивать лампочки подсветки приборов. Это следует проводить параллельно к неоновой лампе. Изнутри прокладываем проводку, предварительно для этого нужно проделать дырки в перегородках.

Проверяем, все ли правильно. Внутри следует настраивать лампочки. Дальше одеваем накладку и заклеиваем. После этих действий нам остается покрасить стрелки купленным флурисцентным маркером или краской. Покраску желательно повторить через 10 минут. После этого, стрелки можно устанавливать на свое место. На этом тюнинг завершен.

Проверьте работу, иначе придется все разбирать. Если нет проблем, можно собирать все в строго обратной последовательности. После подобного тюнинга салон ВАЗ 2109 будет комплектован красочной панелью наподобие хороших иномарок. При желании, с помощью флурисцентной краски можно покрасить накладку «приборки» в месте, где стрелка будет достигать своего предела. Это смотрится очень красиво.

Снятие

Чтобы снять печку, действуйте по следующему алгоритму.

• Ослабьте натяжение хомутов и отключите пару шлангов от патрубков крана. Для этого сначала нужно будет снять приборную панель изнутри салона.
• Ослабьте хомуты и отключите от патрубков крана печки шланги. Тут уже работа выполняется через подкапотное пространство.
• Открутите крепежные гайки крана печки.
• Снимите кран со щита передней части.
• Демонтируйте держатель тяги крана отопителя.
• Рассоедините тягу и рычаг крана.
• Снимите чехол, который защищает рычаг коробки передач.
• Снимите накладку напольной облицовки.
• Открутите крепление облицовки пола на задней части.
• Снимите, сдвинув назад, облицовку тоннеля на полу.
• Демонтируйте воздуховод внутренней вентиляции, отключите его от корпуса отопителя.
• Рассоедините провода, идущие от электромотора отопителя.
• Отключите проводку от резистора.
• Открутите крепежные гайки справа от печки.
• Демонтируйте оставшиеся крепежи и снимите печку, прихватив с собой панель управления.

Дальнейшие действия напрямую зависят от уровня вашей подготовки. Новичкам лучше отвезти демонтированную печку специалистам. Если же вы неплохо разбираетесь в своем ВАЗ 2109, можете попробовать провести ремонтные работы своими руками.

Печка — сложный, но очень важный узел в автомобиле. Потому за его функциональностью всегда необходимо следить и вовремя обнаруживать неисправности. Вряд ли вам захочется остаться без тепла в салоне зимой.

Устанавливаем комбинацию приборов ВАЗ 2110 в ВАЗ 2109

Электронная комбинация приборов, вначале устанавливаемая на ВАЗ 2110, а затем и на Лады Самары второго поколения, часто является предметом обожания владельцев ВАЗ 2109 с низкой и высокой приборной панелью. Неудивительно, новая приборка выглядит не в пример краше старой, да и ее подсветка организована изнутри, а не снаружи, как на старых комбинациях. Плюс, новой приборке не нужен тросик спидометра, который часто отказывает или начинает досаждать издаваемым шумом. В связи с этим хорошая новость: комбинацию приборов ВАЗ 2110 можно установить на ВАЗ 2109, и в этой статье будет рассмотрено, как это можно сделать своими руками.

Комбинация приборов ВАЗ 2110 имеет каталожный номер 2110-3801010-02.

Плюсы в сравнении со штатной панелью ВАЗ 2109:

• Спидометр и тахометр расположены в центре, что более наглядно, приборы не загораживаются ободом руля.
• Более точные приборы.
• Лампа критического остатка топлива не моргает при колебаниях уровня топлива в баке, а загорается под управлением электроники.
• Есть режим самодиагностики, который активируется включением зажигания при нажатой кнопке сброса счетчика суточного пробега.

• Нужно допиливать козырек панели приборов, размеры комбинаций отличаются.
• Необходимость подбирать датчик уровня топлива под соответствующее сопротивление, иначе указатель будет врать.

Так или иначе, но плюсы перевешивают.

Да, еще один момент. Понадобится установка датчика скорости, именно от него работает спидометр.

Для подключения новой комбинации приборов понадобится произвести переключение проводов в колодках X1 (белая) и X2 (красная), подключаемых к ней в соответствии со следующими таблицами:

В результате на своих местах останутся только 3 провода.

Если нет уверенности в своих силах, чтобы все вернуть на место лучше подписать первоначальное расположение каждого провода в колодке.

Нумерация контактов в колодках в соответствии со схемой:

Подключение контрольной лампы уровня тормозной жидкости нужно доработать: черный провод от этой лампы переключить от корпуса («земли») к +12В, иначе контрольная лампа не будет работать. Если на панели есть второй ЖК дисплей для указателя внешней температуры, нужно установить сам датчик (на ВАЗ 2109 его нет), и провода от него подключить в соответствии со схемой, к контактам 1 и 2 колодки X2 (красная).

Датчик скорости вкручивается на место тросика спидометра, но разводка контактов там отличается, смотрим на цифры на самом датчике. Для верного подключения нужно использовать следующую таблицу:

Установка.

Новая комбинация немного короче штатной, поэтому требуется переделать одно ушко крепления, а именно немного нарастить его в длину. Делается это наклеиванием пластины из полистирола. Также корректируем угол наклона приборки подклейкой дополнительных пластин на поверхность крепления. Наращивать ухо крепления лучше с левой стороны, чтобы кнопка габариты/ближний свет встала на свое место без проблем. Приклеить все можно суперклеем.

Козырек.

Окно в штатном козырьке панели приборов ВАЗ 2109 не совпадает по форме и размерам с комбинацией приборов ВАЗ 2110. Поэтому при помощи эпоксидки подгоняем форму окошка под новую приборку с помощью подрезания и распорок. Затем все зашкуриваем и красим козырек.

Внешний вид доработки.

Выглядит все это конечно здорово по сравнению со штатной приборкой, особенно в темноте:

Датчик уровня топлива.

Придется подобрать датчик указателя уровня топлива, так как штатный будет подвирать. Вот таблица сравнения параметров различных отечественных датчиков:

Наиболее точно показывает уровень датчик с маркировкой 2108-3827010-01, в начале красной зоны в баке остается литров 5 топлива, а середина шкалы указателя приходится примерно на остаток в 20 литров.

Лучше перед приобретением датчика измерить его сопротивление и взять тот, который при пустом баке имеет сопротивление до 360 Ом.

Заключительный этап работ

Высокая панель ВАЗ демонтируется осторожно, так как слева находятся защелки, которые быстро ломаются. После отсоединения колодки от иных элементом демонтируется вся комбинация приборов

Заключительный шаг основан на отсоединении троса от спидометра. Если европанель оснащена дополнительным оборудованием, тогда нужно быть еще более аккуратным. Тюнинг торпеды предусматривает отсоединение колодки от следующих агрегатов:

• бортовой системы контроля;
• реле зажигания;
• оставшихся приборов панели;
• лампы подсветки.

Потребуется отвернуть винты нижней фиксации торпеды с двух сторон. С помощью отвертки вытаскивается заглушка и отворачиваются винты боковой фиксации торпеды. Европанель снимается на завершающем этапе. Установка новой конструкции данного типа осуществляется в обратном порядке. По завершении этой процедуры проверяется работа выключателей.

Зачастую тюнинг торпеды ВАЗ предусматривает демонтаж пластика и снятие панельной доски. В этом случае потребуются следующие инструменты и материалы:

• паяльник;
• европанель либо вставка;
• лампочка ультрафиолетовая;
• провода;
• лампочки;
• патроны;
• клей;
• маркер.

Заключительный этап работ

Высокая панель ВАЗ демонтируется осторожно, так как слева находятся защелки, которые быстро ломаются. После отсоединения колодки от иных элементом демонтируется вся комбинация приборов

Заключительный шаг основан на отсоединении троса от спидометра. Если европанель оснащена дополнительным оборудованием, тогда нужно быть еще более аккуратным. Тюнинг торпеды предусматривает отсоединение колодки от следующих агрегатов:

• бортовой системы контроля;
• реле зажигания;
• оставшихся приборов панели;
• лампы подсветки.

Потребуется отвернуть винты нижней фиксации торпеды с двух сторон. С помощью отвертки вытаскивается заглушка и отворачиваются винты боковой фиксации торпеды. Европанель снимается на завершающем этапе. Установка новой конструкции данного типа осуществляется в обратном порядке. По завершении этой процедуры проверяется работа выключателей.

Зачастую тюнинг торпеды ВАЗ предусматривает демонтаж пластика и снятие панельной доски. На рулевую рейку в Как снять и почистить форсунки на ВАЗ 2110; Как проверить на ВАЗ 2109. снимаем торпеду на гольф 2 панель, когда снять окло 2-3. В этом случае потребуются следующие инструменты и материалы:

• паяльник;
• европанель либо вставка;
• лампочка ультрафиолетовая;
• провода;
• лампочки;
• патроны;
• клей;
• маркер.

Первоначально потребуется снять старую европанель, удалить стекло и существующую окантовку. Аккуратно вытаскиваются вставка и стрелки

Особое внимание следует уделить новой вставке. Отверстия рекомендуется делать с некоторым запасом

Это предотвратит залипание стрелок.

Далее тюнинг основан на демонтаже штатной подсветки. При этом может сломаться пластик. Первоначально демонтируется плата. Специалисты советуют предварительно нанести на бумагу существующую схему подключения и соединений.

Штатная подсветка заменяется неоновыми лампами. Неон приклеивается к панели. Сверху фиксируется пластмассовая защита. При этом нужно проверить, надежно ли держится данная конструкция. Как правильно снять торпеду на ВАЗ-2110, чтобы не повредить ее: пошаговая инструкция. Блок, при помощи которого управляется неоновое освещение, следует приклеить на европанель. Для этого можно воспользоваться клеем либо двусторонним скотчем.

Такой тюнинг легко выполняется своими руками. Важным моментом является установка панели и правильное подключение ее приборов к сети. Подробная статья с видео о том, как заменить лампу дневных ходовых огней (ДХО) на Лада Гранта своими руками, фото и видео, артикулы. Для этого автомеханики рекомендуют использовать книги по ремонту и эксплуатации ВАЗ 21099.
