Схема и расположение блока предохранителей нива ваз-21213 и 21214

Где находится предохранитель бензонасоса ваз 21214 инжектор

Где находится предохранитель бензонасоса ваз 21214 инжектор

Скачать файл — Где находится предохранитель бензонасоса ваз 21214 инжектор

На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Основной и дополнительный блоки предохранителей ВАЗ , Основной и дополнительный блоки предохранителей ВАЗ , Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света. Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией. Выключатель аварийной сигнализации, реле-прерыватель в режиме аварийной сигнализации , контакты реле обогрева стекла двери багажного отделения. Он находится на левой боковине кузова, под панелью приборов, рядом с диагностической колодкой. Состоит из четырех предохранителей:. Предохранители системы управления двигателем ВАЗ , Предохранители системы управления двигателем ВАЗ , Блок реле системы управления двигателем Нива 4х4 Блок реле системы управления двигателем Нива 4х4. На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера. Блок реле над педалью газа Нивы Блок реле над педалью газа Нивы. Это может быть короткое замыкание, не верно выбранный номинальный ток и т. Для поиска неисправностей пользуйтесь схемами электрооборудования. Раз в неделю или чаще Раз в месяц Раз в квартал Раз пол года Раз в год Больше года ничего не перегорало. Юрий , решение подобной проблемы описано тут https: Валентин , смотреть контакты, возможно окислились. Проверять проводку , опираясь на схемы. LadaOnline , Проблема в том что я лампочки снимаю и всеровно горит на щетке на половину дальний! Булат , все электросхемы для Нивы тут https: День добрый участникам форума. Может кто помочь , сгорела проводка на ниве инжектор год сЭСУД. Какого цвета провода подходят на блок предохранителей, где к вентиляторам ток идет , и на колодку диагностики. Если можно , нормальную схему с цветом проводов , не могу разобраться. На ниве г. Иногда не горит задний ход, не работают дворники и поворотники. При включении поворотников реле поворотников жужит. Мне подсказали что это где-то масса отошла или открутилась. Где этот грёбаный провод массы прикручивается? Запрещено использовать ненормативную лексику, оскорблять других пользователей сайта, рекламировать товары или магазины. Появился универсал Лада Веста 1. АвтоВАЗ познакомил дилеров с универсалами Лада Веста. Первый видео обзор универсала Лада Веста обновлено. АвтоВАЗ почти достиг точки безубыточности в I полугодии г. Рейтинг дилерских сетей по количеству автоцентров на июль Статистика продаж авто в Европе по моделям за первую половину. Доработка подключения ЦБКЭ подсветка панели вместе с зажиганием. Шумоизоляция бардачка Лада Веста обклеиваем карпетом. Рекомендованный размер шин и дисков Лада Приора. Да, отлично светит Да, неплохой Скорее Нет, чем Да Нет, он ужасный. Онлайн — крупнейший русскоязычный ресурс автомобильной тематики с многотысячной ежедневной аудиторией, который посвящён, преимущественно, автомобилям этой марки, отечественной автопромышленности и автомобильному миру в целом. Копирование материала разрешается только с указанием ссылки на источник. Добавление комментариев и регистрация на сайте временно приостановлены в связи с работами на сервере. Реле и предохранители ВАЗ , Нива 4х4 инжектор. Часто ли на вашей Нива 4х4 перегорают предохранители или реле? Раз в неделю или чаще. Больше года ничего не перегорало. Юрий 24 декабря LadaOnline 25 декабря Валентин 7 февраля LadaOnline 7 февраля Булат 12 февраля LadaOnline 12 февраля Гость Евгений 28 февраля LadaOnline 28 февраля Владимир 17 мая Назад 1 2 Вперед. XRAY Веста Ларгус Гранта Калина 2 и 1 Приора Нива 4×4. Скорее Нет, чем Да. Данный сайт не является официальным сайтом LADA. Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях.

Подробная карта иркутской

Аспирин йорк инструкция по применению

Где находится предохранитель бензонасоса на Нива Шевроле: где же он стоит?

Сколько лежат в больнице после укуса клеща

Расписание автобусов 5 узловая

Армавир ефремова 3 d карта

Экономический кризис в современных условиях

Диета 10 описание

Как приготовить чесночные стрелки в томатном соусе

Основной и дополнительный блоки предохранителей

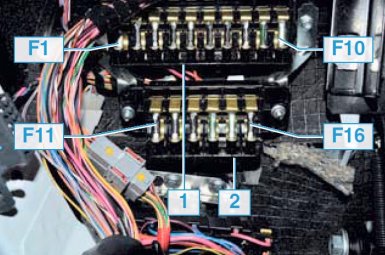

Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левая фара (дальний свет), контрольная лампа включения дальнего света

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света

Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплениеми вентиляцией

Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогревастекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

Дополнительные цепи предохранителей в комплектации Urban:

№ и номинал предохранителя

Электростеклоподьемники передних дверей Электропривод боковых зеркал

Электровентилятор климатической установки, компрессор кондиционера

Обогреватели боковых зеркал

Плафон освещения салона центральный

Электровентилятор климатической установки, компрессор кондиционера

Блоки предохранителей ВАЗ Нива 21214

Любой автомобиль оборудован блоками предохранителей (БП), которые отвечают за безопасность электрических цепей. Их расположение отличается не только в зависимости от марки автомобиля. Даже в близких по годам выпуска моделях одного производителя могут размещаться по разной схеме. Однако в некоторых случаях расположение может совпадать полностью.

Где расположены блоки и реле в Нива 21214 и 21213

Основной БП в этих моделях разметили под нижней кромкой защиты панели приборов. Дополнительные предохранители в Ниве 21214 для инжектора находится левее. Этот блок отвечает за контроль впрыском топлива. Там же находятся реле контроля работы дворниками и набор, отвечающий за систему управления движением.

Еще один блок предохранителей установлен в кузове слева от основного. Они отвечают за систему охлаждения и за то как работает мотор. Также присутствует разъем для диагностики. Реле, контролирующее стартер находится либо рядом с основным БП, либо под капотом рядом с емкостью для тормозной жидкости.

Обозначения предохранителей и их предназначение

Каждый из предохранителей (ПР) отвечает за отдельный элемент электроцепи автомобиля. В основном блоке нумерация идет слева направо. Всего элементов 16: 10 в верхнем ряду и 6 в нижнем.

Описание верхней секции:

1. Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
2. Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
3. Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
4. Дальний свет (правая фара).
5. Ближний свет (левая фара).
6. Ближний свет (правая фара).
7. Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
8. Габариты (правая сторона), подсветка панели приборов.
9. Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
10. Стоп-сигналы, освещение салона, клаксон.

Все предохранители кроме первого имеют номинальный ток в 8А (ПР1 – 16А). Нижний ряд отвечает за следующее:

1. Хранение вставки по 8А
2. Аналогично предыдущему.
3. Противотуманные задние огни.
4. Прикуриватель.
5. Хранение вставки на 16А.
6. Аналогично на 8А.

Следующий БП отвечает за работу двигателя. Схема предохранителей на Нива 21213 предполагает 5 позиций, а ВАЗ 21214 с установленной системой АБС – 7 (за нее отвечают позиции 5-7). Схема без АБС выглядит следующим образом:

1. Пуск электромотора вентилятора справа (30А).
2. Аналогичная позиция для левой стороны.
3. Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
4. Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).
5. Разъем для диагностики работы системы впрыска.

Блоки реле

Расположение этих блоков следует уточнять по документации на автомобиль. Также некоторые автолюбителя иногда их переносят. Поэтому, покупая б/у авто, лучше уточнить о возможных изменениях. Блок системы управления ДВС слева направо:

1. Зажигание.
2. Система запуска ДВС.
3. Правый вентилятор радиатора.
4. Аналогичный левый вентилятор.
5. Работа топливного насоса.
6. ПР питания бензонасоса (15А).

Последний ключевой блок реле, расположенный над педалью газа отвечает за осветительные приборы и обогрев заднего стекла.

Полезное видео

При замене блока целиком важно записать расположение и маркировку проводов на старом. Сами предохранители меняются без каких-либо проблем

Главное, снять клеммы с аккумулятора, чтобы не было поражения электротоком

Важно обратить внимание – если новый предохранитель сгорает сразу после установки и проверки работоспособности, то повреждена проводка конкретной цепи

Реле бензонасоса ваз 2131 инжектор где находится

Ниже смотрите видео про реле бензонасоса ваз 2131 схема и выскажите свое мнение об этом в отзывах к статье.

Качество видео: HD DVDRip

Видео загружено админу от пользователя Агафон: для срочного просмотра на портале.

Чтобы дать правильный ответ на вопрос Реле бензонасоса ваз 2131 схема нужно посмотреть видео. После просмотра вам не потребуется обращаться за помощью к специалистам. Подробные инструкции помогут вам решить ваши проблемы. Приятного просмотра.

Юмор в теме: Люди такие странные, в садике женятся, а в 25 говорят, что рано.

Рег.: 05.11.2007 Сообщений: 4942 Откуда: Новосибирск Возраст: 35 Авто: Фора, 212180 2002 г. в. карб

Имя: Сергей Рег.: 06.10.2011 Сообщений: 71 Откуда: Беларусь, Брест Возраст: 42 Авто: ВАЗ 2131, 2006 г.в., инж. 1,8

Рег.: 17.11.2011 Сообщений: 11 Откуда: Нижегородская обл. Бутурлино Возраст: 68 Авто: Нива 21214, 2001г.в.

Имя: Ярослав Рег.: 21.03.2012 Тем / Сообщений: 3 / 8260 Откуда: Таганрог Возраст: 28 Авто: ВАЗ-21214-50-120 (01.06.2012), SHTAT UniComp 400L (прошивка 3.3.1), ВАЗ-11173 2012, ВАЗ-21112 2006

Рег.: 17.11.2011 Сообщений: 11 Откуда: Нижегородская обл. Бутурлино Возраст: 68 Авто: Нива 21214, 2001г.в.

Рег.: 13.04.2013 Сообщений: 6 Откуда: Н.Новгород Возраст: 34 Авто: 21214 2008

очень нужна помощь для «чайника» с неделю как купили машинку — еще не успели крышку на бензобак поставить, как пионеры нашей деревни слили весь бензин с бака. я не глядя завелась — а фиг там. теперь бензонасос не работает — нет обычного жужжания реанимационные меры в виде 1. проверки предохранителей 2. заливания полного бака 3. снятие подводящего шланга (к регулятору давления) для ликвидации возд пробки 4. сливание бензина через подводящий шланг( бензин течет самотеком) и гоняние БН (молчит) в течение 10 мин по 30сек . результата не дали.

(сегодня выяснили, что нет питания на бн, предохр-х) остается домучить реле. но щелчок есть (реле ЭБН? ) как найти обрыв цепи? есть вот такая инструкция,

Где стоят реле в ниве

В этой статье я расскажу вам где стоят реле в ниве. Электронные устройства и блоки автомобиля ВАЗ 2121 питаются напряжением 12 вольт. Каждый элемент рассчитан на точную нагрузку, поэтому сила тока может быть десятки миллиампер, или сотни ампер. Если от управляющих устройств до исполнительных механизмов подавать питание с рабочими параметрами – автомобиль будет опутан толстыми жгутами кабелей.

Для примера рассмотрим подключение двигателя вентилятора охлаждения. С блока управления (4) подается слаботочный сигнал на управляющие коммутаторы 2, 6, 8. Для этого используются тонкие провода, расположенные в общем жгуте управления. Катушки реле потребляют немного, и могут находиться под напряжением сколько угодно. Рабочий ток коммутируется на потребителя с помощью силовых контактов. От клеммы аккумулятора (с) через предохранитель (3) по силовому проводу подается напряжение для питания двигателей вентилятора.

Где находятся блок предохранителей и реле Нивы Шевроле

Расположение вставок у машин с 2011 по 2019 годы не менялось.

Для получения доступа к основному блоку следует поковырять панель приборов в районе педального узла. Под приборной доской, слева от рулевого колеса. Чтобы добраться до щитка под приборкой следует крестовой отверткой снять пластиковый кожух, где и будет панель.

Подробное расположение с описанием есть на фото ниже.

Предохранители Нива Шевроле с описанием

Основные элементы автомобиля можно разделить на две группы по месту расположения. Следовательно, и назначение у них будет разное.

На фото изображена панель плавких вставок, актуальная для моделей, произведенных после 2009 года.Для удобства расшифровку лучше привести в форме таблицы.

Подключение автомагнитолы и спидометра происходит отдельно от основных предохранителей. Аналогично устроены и приводы форсунок, компрессора кондиционера. В зависимости от комплектации и года выпуска, перечисленные узлы могут подключаться по другой схеме.

Также в панели ВАЗ 2123 есть запасные предохранители, расположенные в отдельных гнездах.

Дополнительный блок предохранителей

Здесь основную часть представляют реле, но и предохранители есть. Плавкие вставки имеют маркировки и зоны ответственности:

• №2 – высокомощный предохранитель, отвечающий за защиту силовых магистралей электроцепи правого вентилятора радиатора и группу дополнительного реле;
• №3 – предохранительная вставка бензонасоса, расположенного в баке;
• №4 – элемент отвечает за питание цепи контроллера автомобиля;
• №9 – предохранитель правого вентилятора радиатора;
• №10 – вставка, защищающая силовые магистрали и цепи, включаемые главным реле.

Реле Нива Шевроле

Представлено два места сосредоточения защитных вставок электроцепей. Расшифровка узлов автоматического включения цепей выглядит следующим образом.

Основной монтажный блок.

Также в конструкции автомобиля предусмотрена выносная панель релюшек:

• К1/2 – штатные противотуманки (при наличии);
• К3 – включение системы подогрева сидений;
• К4 – защита клаксона;
• К5 – стандартное включение цепи стартера.

Отдельно следует рассмотреть блок системы управления двигателем:

• К1 – дополнительное реле;
• К5-6 – вставки вентиляторов головного радиатора для левой и правой стороны соответственно;
• К7 – питание цепи топливного насоса;
• К8 – главное реле автомобиля.

Главный блок предохранителей

Схема

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Назначение

p, blockquote 14,0,0,0,0 —>

Все характеристики предохранителей ВАЗ Нива (инжектор): фото- и видеообзор

Расположение и электросхема

Блок предохранителей (далее — БП), в отличие от традиционных моделей отечественного автопрома, расположен в салоне транспортного средства. В частности, он находится с водительской стороны под рулем. Если в автомобиле перестает работать какой-либо электрический элемент схемы (лампы, свет в салоне, печка, стеклоподъемники), то автовладельцы в первую очередь проверяют элементы БП. Как правило, проблема устраняется заменой предохранителя.

Как же выглядит непосредственно схема БП? Этот вопрос может быть интересным для владельцев Нив. Ниже рассмотрим электросхему блока с описанием всех компонентов, отвечающих за работу тех или иных устройств в авто.

В соответствии со схемой рассмотрим значение элементов БП. Данная электросхема является универсальной для всех автомобилей Нива.

Также следует отметить, что в автомобилях ВАЗ 21214 инжектор находится еще один БП с компонентами системы впрыска. Он расположен отдельно от основного БП с левой стороны под рулем.

4
Обеспечивает функционирование главного реле системы впрыска.

В случае с первым описанным БП, если элементы устройства начнут выходить из строя, это никак не грозит работоспособности авто, разумеется, за исключением поломок некоторых компонентов. Однако в случае со вторым БП, если хотя бы один компонент замкнет и не будет работать, завести двигатель ВАЗ 21214 инжектор не получится.

Замена БП своими руками

Ниже рассмотрим процесс замены БП своими руками. Для замены вам понадобится новый БП и ключ-головка на «8».

1. Для начала откройте капот и отключите аккумуляторную батарею.

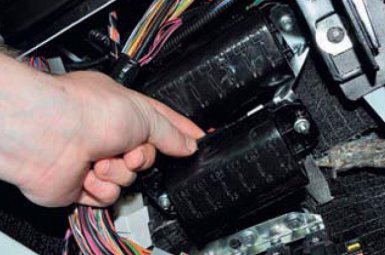

2. Теперь под панелью приборов найдите ваши БП. При помощи ключа-головки на «8» открутите две основные гайки.
3. Сделав это, подденьте БП и снимите их со шпилек.
4. Если вы меняете старый компонент на новый, то перед этим необходимо пометить все провода. Либо же возьмите новый БП и по очереди вставьте в него провода из старого блока. Для снятия проводов простоя потяните их за штекеры.

Чтобы проверить работоспособность нового БП, подключите обратно аккумуляторную батарею.

На этом процесс замены БП завершен.

Обратите внимание! В Интернете есть множество советов по поводу того, что делать, если один из компонентов БП вышел из строя. В частности, некоторые автовладельцы допускают ошибки, которые могут впоследствии негативно сказать на работе электрической проводки в целом

При выходе из строя предохранителя некоторые водители просто берут обычную проволоку и загибают ее, двумя концами вставляя в БП на место сломанного компонента.

Они утверждают, что в этом нет ничего страшного и временно поездить так можно. Учтите — такие самодельные решения могут не только негативно сказать на работе БП, но и на всей электрической цепи в целом.
Одно короткое замыкание может не только вывести из строя сам БП, но и спровоцировать возгорание, а, соответственно, и пожар.

Видео от Алексея Комзикова «Обзор ВАЗ 21214 инжектор»

В этом видео показан обзор отечественного автомобиля ВАЗ 21214 инжектор.
