Конструктивные особенности ходовой части ваз 2114

Передняя подвеска: как она устроена

Передняя подвеска ВАЗ-2114 независимая, телескопическая.

В системе используются амортизаторные стойки – газовые либо гидравлического типа, винтовые пружины, поперечные рычаги, а также стабилизаторы, отвечающие за поперечную устойчивость автомобиля. В основе конструкции лежит деталь, выполняющая поворотную и опорную функцию, – это стойка передней подвески. Данный элемент представляет собой узел, состоящий из амортизатора и цилиндрической пружины.

Узел при помощи кронштейнов закреплен к поворотному кулаку колесной ступицы. Часть основного элемента подвески или же стойка автомобиля удерживается в верхней части кузова в специальном стакане и крепится на трех болтах. Данный узел также оснащается поворотным кулаком. Он необходим для крепления пальцев рулевых тяг.

Также передняя подвеска включает в себя ступицы для крепления колес, шаровые, специальные подшипники, узлы тормозной системы. Шаровые смонтированы неподвижно на нижних рычагах системы передней подвески. Пальцы опор установлены в посадочные места на ступицах колес и зафиксированы при помощи гаек. Нижний рычаг подвески ВАЗ-2114 установлен и закреплен на специальном элементе – растяжке. Она имеет два конца, которые прикрепляются к кузовному лонжерону через кронштейны. Одна сторона этой растяжки используется для крепления стабилизатора, где и установлен его конец. На втором располагается следующая половина стабилизатора. Так элемент связывает два колеса вместе.

Особенности тюнинга амортизаторов

Подвеска состоит из множества различных элементов. В ее конструкцию входит амортизатор, который играет довольно большую роль в поддержании управляемости автомобиля и комфорта в его салоне. Амортизатор – специальное устройство, которое предназначено для гашения колебаний и ударов, возжигаемых во время движения. Этот элемент конструкции определяет следующие моменты:

• Устойчивость транспортного средства на дорого. При попадании автомобиля на волнистый участок есть вероятность того, что начнется сильное раскачивание кузова. Если амортизатор работает плохо, то кузов начнет сильно раскачиваться, и сила инерции существенно снизить устойчивость транспортного средства.
• Комфорт в салоне автомобиля существенно снижается при использовании изношенного или некачественного амортизатора. Если рассматриваемый элемент конструкции не может сопротивляться ударам во время движения, то пружина и другие элементы подвески будут доходит до крайней точки, что приведет удар о кузов.
• Во время поворота крен поддерживается в допустимом значении при помощи амортизатора. Если вовремя достаточно резкого поворота амортизатор не погасит наклон кузова относительно дороги, то есть вероятность потери управляемости.

Вышеприведенные моменты определяют то, что тюнинг подвески ВАЗ 2114 также заключается в установке нового амортизатор

И здесь следует обратить внимание на нижеприведенные моменты:

• Предложения от отечественных производителей дешевле, но служат меньше.
• Если нужна управляемость, то можно приобрести спортивные варианты исполнения, которые обладают повышенной жесткостью.
• Дорогие модели амортизаторов позволяют проводить настройку жесткости. При этом в большинстве случаев следует провести демонтаж конструкции, в других настройка проводится путем нажатия определенной клавиши. Второй вариант исполнения очень дорогой, установить его на ВАЗ 2114 достаточно сложно, так как нужно провести монтаж других систем.

Врезка: Важно: Большинство амортизаторов, которые есть в продаже, имеют стандартные размеры. Однако при подборе следует уточнить, подходит ли выбранная модель к вашему автомобилю, так как в противном случае тюнинг подвески ВАЗ 2114 не провести

Ходовая часть ВАЗ 2114: описание, ремонт

Принципиально конструкции ходовой части переднеприводных автомобилей ВАЗ различных моделей схожи между собой, тем не менее различия есть. Автолюбителям полезно будет разобраться в вопросе, из чего состоит подвеска ВАЗ 2114, знать причины и виды неисправностей, уметь их устранять.

Устройство передней подвески

Тип подвески — независимый, телескопический. Основные узлы и элементы, из которых состоит передняя подвеска ВАЗ 2114 рассмотрим подробнее.

1. Основой является главный опорно-поворотный элемент — передняя стойка. Собрана в единый узел с пружиной цилиндрической формы, поворотным подшипником, верхней и нижней опорными чашками. Нижним кронштейном стойка крепится к поворотному кулаку ступицы, вверху закреплена к кузову тремя болтами и верхней чашкой упирается в стакан. Имеет поворотный кулак для присоединения пальца рулевой тяги.
2. Передняя ступица в сборе с шаровой опорой, двухрядным подшипником, тормозным диском и суппортом. Шаровая опора неподвижно прикручена к нижнему рычагу подвески, палец опоры вставлен в посадочное место снизу ступицы и прикручен гайкой.
3. Нижний рычаг подвески крепится к растяжке, которая двумя концами прикрепляется к лонжерону кузова с помощью двух кронштейнов. С одной стороны растяжки имеется узел крепления стабилизатора поперечной устойчивости, в котором зафиксирован один его конец. Второй конец стабилизатора закреплен на растяжке подвески второго переднего колеса, таким образом связывая их между собой.

Схема передней подвески на ВАЗ 2114

Поворот колеса осуществляется рулевой тягой, которая тянет за ушко на стойке и поворачивает весь узел, при этом вверху он поворачивается на опорном подшипнике, а внизу — на шаровой опоре. Стабилизатор поперечной устойчивости связывает подвеску с двух сторон воедино и заставляет ее работать синхронно.

Конструкция задних элементов

Тип подвески — зависимый, на жесткой поперечной неразрезной балке. Элементы конструкции задней подвески и способы их соединения в автомобиле ВАЗ 2114 такие.

1. Основанием является поперечная балка. Конструкция сварная, в форме буквы «Н», только с длинной поперечиной. Два передних конца балки закреплены на кронштейнах, прикрученных к задним лонжеронам автомобиля. Способ соединения с кронштейнами — шарнирный, на резинометаллических втулках. Задние концы балки имеют посадочные фланцы для колесных ступиц. Ступицы крепятся к фланцу болтами, на них смонтированы защитный кожух, тормозной цилиндр и колодки. Внутри ступицы находится двухрядный радиальный подшипник. Сверху на колодки насажен тормозной барабан и зафиксирован на ступице направляющими шпильками.
2. К задним концам балки с другой стороны от ступиц крепится нижний конец стойки с пружиной цилиндрического типа. Верхний конец амортизатора упирается в стакан, приваренный к кузову, через резиновую проставку.

Схема задней подвески на ВАЗ 2114

Схема задней подвески представлена на рис. 2. Задняя ходовая часть автомобиля ВАЗ 2114 действует следующим образом: поперечная балка работает как качающийся маятник, крепления к лонжеронам не позволяют ей двигаться вдоль оси машины. Закрепленные на противоположном конце маятника стойки с пружинами ограничивают его ход вверх-вниз и служат для колес амортизирующим и частично опорным элементом.

Краткое описание неисправностей

В большинстве случаев ремонт ходовой части можно выполнить самостоятельно. Основные неисправности, как правило, связаны с выходом из строя амортизирующих передних и задних стоек, так как они являются самым нагруженным элементом конструкции. Стойки воспринимают динамические нагрузки от кузова автомобиля, от колес во время преодоления неровностей дорожного покрытия и боковую нагрузку от воздействия рулевых тяг, которая увеличивается на малых скоростях движения.

Для снятия и установки стоек требуется два приспособления. Остальные инструменты есть в гараже каждого автолюбителя:

• стяжки для пружин;
• съемник для выталкивания из рычага пальца рулевой тяги, он же может быть использован для выпрессовки шаровой опоры при необходимости.

Более мелкие неисправности подвески возникают по причине износа уплотняющих резинок и резинометаллических втулок (сайлент-блоков). Их заменить гораздо проще, нежели стойку, хотя иногда для выпрессовки сайлент-блоков тоже нужно приспособление.

expertvaz.ru

Конструкция задних элементов

Тип подвески — зависимый, на жесткой поперечной неразрезной балке. Элементы конструкции задней подвески и способы их соединения в автомобиле ВАЗ 2114 такие.

1. Основанием является поперечная балка. Конструкция сварная, в форме буквы «Н», только с длинной поперечиной. Два передних конца балки закреплены на кронштейнах, прикрученных к задним лонжеронам автомобиля. Способ соединения с кронштейнами — шарнирный, на резинометаллических втулках. Задние концы балки имеют посадочные фланцы для колесных ступиц. Ступицы крепятся к фланцу болтами, на них смонтированы защитный кожух, тормозной цилиндр и колодки. Внутри ступицы находится двухрядный радиальный подшипник. Сверху на колодки насажен тормозной барабан и зафиксирован на ступице направляющими шпильками.
2. К задним концам балки с другой стороны от ступиц крепится нижний конец стойки с пружиной цилиндрического типа. Верхний конец амортизатора упирается в стакан, приваренный к кузову, через резиновую проставку.

Схема задней подвески на ВАЗ 2114Схема задней подвески представлена на рис. 2. Задняя ходовая часть автомобиля ВАЗ 2114 действует следующим образом: поперечная балка работает как качающийся маятник, крепления к лонжеронам не позволяют ей двигаться вдоль оси машины. Закрепленные на противоположном конце маятника стойки с пружинами ограничивают его ход вверх-вниз и служат для колес амортизирующим и частично опорным элементом.

Причина, по которой срезало шкив на помпе охлаждающей жидкости на автомобиле ВАЗ 2107?

Подробная схема ремонта подвески

Итак, рассмотрим краткую схему, как разобрать подвеску автомобиля ВАЗ-2114:

1. В обязательном порядке машина ставится на подъемник. Конечно, можно воспользоваться смотровой ямой, но это достаточно неудобно и не совсем безопасно, поскольку демонтаж будет проводиться с обеих сторон одновременно.
2. Первым этапом становится демонтаж, колпаков (если они есть), дисков и ослабить крепления ступичного подшипника.
3. Далее, отсоединяем шаровую опору, а также вынимаем рулевую тягу.
4. Откручиваем крепление и вынимаем стабилизатор.
5. Следующим этапом становится демонтаж рычага.
6. Снимаем суппорт.
7. Вынимаем наружный ШРУС со ступицы.
8. Теперь можно снять тормозной барабан с креплений поворотного кулака.
9. Демонтируем поворотный кулак.
10. Снимаем стойку амортизатора в сборе.
11. Разбираем снятые детали.
12. Сборка проводится в обратном порядке.

Таким образом, можно заменить всю подвеску в сборе. Если брать по времени, то полная разборка подвески ВАЗ-2114 займет приблизительно 8-12 часов, если не возникнет трудностей. Некоторые «кулибины» для ускорения процесса, и если снимаемая подвеска уже устанавливаться не будет, делают проще. Стоит отметить, что данный способ опасный и противоречит технике безопасности, особенно если автомобилист не совершал данный процесс ни разу. Вкратце рассмотрим, как происходит ускоренный процесс:

1. Откручиваем стабилизатор.
2. Демонтируем верхнее крепление стоек амортизаторов.
3. Откручиваем рулевую тягу и тормозные шланги.
4. Аккуратно откручиваем крепление рычага.
5. Подвеска подает вниз в сборе.

Тюнинг

Тюнинг подвеска для ВАЗ-2114

Многие автомобилисты для того чтобы обеспечить улучшение стабильности и маневренности машины устанавливают спортивный вариант подвески, как задней так и передней.

Становится он идеально на посадочные места, и крепится к кузову, не требуя переделок. Спортивная подвеска имеет больше устойчивость и маневренность, а также выдерживает нагрузку на подвеску в 2 разу большую, чем стандартная. Стоимость данного варианта составляет около 30-40 тыс. рублей.

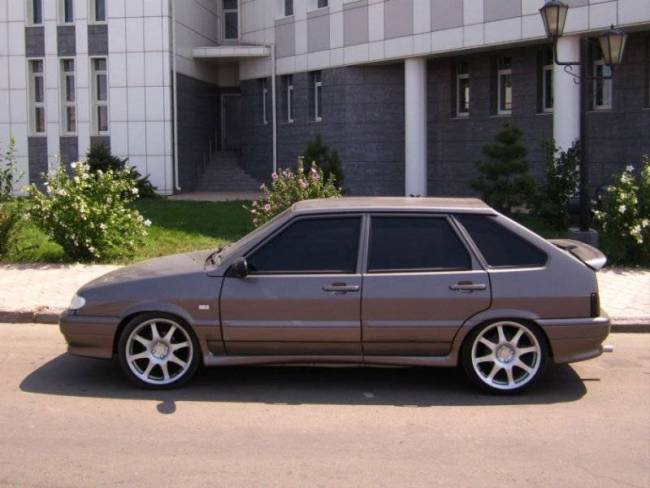

Тюнинг подвеска установленная на автомобиль

Процедура снятия:

1. Снимаем колесо с нужной стороны.
2. Снимаем брызговик двигателя.

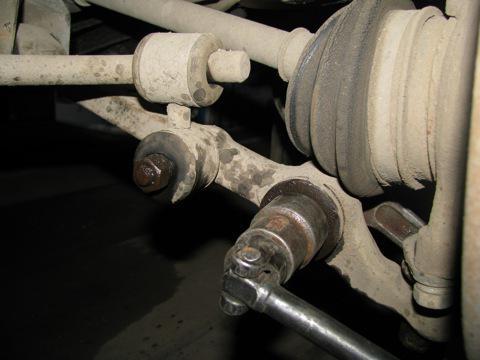

3. Откручиваем 2 болта крепления шаровой опоры к поворотному кулаку.
4. Достаем болт крепления стойки стабилизатора к рычагу.
5. При помощи двух ключей на 19 откручиваем гайку крепления поперечного рычага к кронштейну кузова и достаем болт.
6. Чтобы при установке не нарушились углы установки колес, нужно сосчитать количество регулировочных шайб, который находятся на заднем конце продольной растяжки.
7. При помощи ключа на 24 удерживаем растяжку от проворачивания и откручиваем гайку на ее заднем конце.
8. Снимаем с заднего конца растяжки упорную шайбу
9. Снимаем нижний рычаг в сборе.
10. Если нужно заменить шаровую опору, зажимаем рычаг в тисках и выпрессовываем из него шаровую опору.

Из чего сделать прокладку для карбюратора

Устройство передней подвески

Тип подвески — независимый, телескопический. Основные узлы и элементы, из которых состоит передняя подвеска ВАЗ 2114 рассмотрим подробнее.

1. Основой является главный опорно-поворотный элемент — передняя стойка. Собрана в единый узел с пружиной цилиндрической формы, поворотным подшипником, верхней и нижней опорными чашками. Нижним кронштейном стойка крепится к поворотному кулаку ступицы, вверху закреплена к кузову тремя болтами и верхней чашкой упирается в стакан. Имеет поворотный кулак для присоединения пальца рулевой тяги.
2. Передняя ступица в сборе с шаровой опорой, двухрядным подшипником, тормозным диском и суппортом. Шаровая опора неподвижно прикручена к нижнему рычагу подвески, палец опоры вставлен в посадочное место снизу ступицы и прикручен гайкой.
3. Нижний рычаг подвески крепится к растяжке, которая двумя концами прикрепляется к лонжерону кузова с помощью двух кронштейнов. С одной стороны растяжки имеется узел крепления стабилизатора поперечной устойчивости, в котором зафиксирован один его конец. Второй конец стабилизатора закреплен на растяжке подвески второго переднего колеса, таким образом связывая их между собой.

Схема передней подвески на ВАЗ 2114

Поворот колеса осуществляется рулевой тягой, которая тянет за ушко на стойке и поворачивает весь узел, при этом вверху он поворачивается на опорном подшипнике, а внизу — на шаровой опоре. Стабилизатор поперечной устойчивости связывает подвеску с двух сторон воедино и заставляет ее работать синхронно.

Блок реле и предохранителей

Как заменить?

Обычно стойки меняют попарно и целиком. Для этого поддомкрачивают переднюю часть автомобиля и снимают колеса. Далее освобождают стойку от крепления с рулевым наконечником. После откручиваются две гайки, что крепят амортизатор к рычагам подвески. Болты извлекаются руками с обратной стороны. Если они приржавели, можно воспользоваться молотком, приложив деревянный брусок. Дальше нужно открыть капот и ослабить верхнее крепление стойки, которая в чашке.

А еще интересно: Подвеска Нива Шевроле: передняя, задняя, устройство и тюнинг

При этом следует удерживать стойку снизу, чтобы она не упала. После этого модуль подвески извлекается целиком. На его место устанавливается новый элемент. Сборку производят в обратном порядке.

Спереди на ВАЗе-2114 используется независимая подвеска на рычагах. Данные элементы обеспечивают передачу и поглощение ударов, что возникают при наезде автомобиля на неровность. Рычаги передней подвески ВАЗа-2114 сделаны из высокопрочной стали ХК-60, поэтому легко переносят высокие нагрузки. Элемент крепится одной частью к шаровой опоре, а другой – к кузову на кронштейне.

Для этого поднимают переднюю часть автомобиля (поочередно с каждых сторон домкратом). Далее откручивают гайку крепления шаровой опоры и при помощи съемника вынимают из рычага палец шарового шарнира. Далее выкручивают гайку крепления растяжки. От рычага отсоединяют стойку стабилизатора. Далее откручивают гайку, что крепит рычаг подвески к кузову.

Задняя подвеска

Схема этого узла включает в себя в общей сложности 16 элементов:

• Резинометаллический шарнир (он выполняет роль основного крепежа к кузову);
• Кронштейн. Он фиксирует к кузову рычаг задней подвески;
• Кожух амортизатора;
• Буфер нагрузки хода сжатия;
• Крышка кожуха;
• Шайба опоры;
• Амортподушка;
• Распорная втулка;
• Цельная пружина;
• Амортизатор;
• Балочный рычаг;
• Прокладка для изоляции;
• Элемент соединения рычагов;
• Фланец;
• Кронштейн для стойки;
• Рычажная втулка.

Разборка и замена

Полностью разбирать заднюю подвеску на ВАЗ 2114 необходимо в тех случаях, если вы хотите выполнить полноценную смазку элементов, либо заменить некоторые их них.

Демонтаж выполняется по следующей схеме.

1. Машина загоняется на смотровую яму или поднимается с помощью подъемника.
2. В багажнике снимается облицовка, катушка от ремней. Там же находится крепеж стоек к кузову, который просто немного ослабляется. Выкручивать его не обязательно.
3. Теперь крепеж задней колесной пары ослабляют. Чтобы это сделать, снимаются колпаки и демонтируются колеса. Внимательно следите, чтобы домкраты как следует держать машину.
4. Снимите тросы тормозной системы. Здесь нужно открутить крепеж троса к рычагам подвески и кузову. Далее снимается тормозной барабан, а наконечники троса достают через рычаг ручного привода. Не забудьте на этом же этапе открутить фланцы из тормозных щитков.
5. На следующем этапе снимаются патрубки, шланги от тормозной системы и демонтируется рычаг привода. Он применяется для функционирования регулятора давления. Для извлечения рычага отсоединяется кронштейн путем удаления шайбы и снятия серьги с колесной оси.
6. После этого вы сможете отсоединить амортизаторы. Демонтируйте резиновые подушки, открутите крепежные гайки и снимите шайбу с кузова. Далее под передние колеса ставятся упоры и задняя часть немного поднимается. Это позволит вам демонтировать буфер, пружины и кожух амортизаторов.
7. Открутив кронштейн крепления кузова, вы сможете демонтировать всю балку. Таким образом, вы получаете полный доступ к задней подвеске и стойкам. Это позволяет даже разобрать сами амортизаторы, поменять их на новые, сделать занижение на ВАЗ 2114. Хотя, учитывая качество наших дорог, делать это не рекомендуется. Не забывайте, что для снятия амортизатором, а точнее пружин, требуется использовать специальные стяжки. Их отсутствие у вас в гараже грозит серьезными травмами при попытках демонтажа без этих приспособлений. Пружина находится под большим давлением, потому может легко выскочить и нанести вам травму.

Подключение адаптера ELM 327 к диагностическому разъему ВАЗ 2110 своими руками (с фото)

Как работает

Принцип работы электро-управляемой тонировки довольно прост:

1. После того как на автомобиль установлены вторые комплекты стеклоподъёмников и затонированных передних стекол, автовладелец может не опасаться штрафов за тонировку.
2. В большинстве случаев первое, заводское стекло остаётся стандартным и сохраняет свою светопропускную способность.
3. Внутреннее тонируется на усмотрение собственника, иногда встречаются экземпляры имеющие на 100% тонированный салон, полностью заглушенный.
4. Внутреннее и наружное стекло подключаются отдельно друг от друга, поэтому в случае проезда мимо сотрудника ГИБДД, тонированное опускается.
5. В случае необходимости закрыться от посторонних глаз – поднимается.

Видео: Автоматическая тонировка DuoGlass взгляд изнутри.

Первое, что нужно учитывать планирую сделать двойные стекла это необходимость доработать двери.

В этом случае понадобится выполнить следующие действия:

1. Демонтировать облицовку и снять шумоизоляцию.

Такими простыми действиями можно подготовить пространство для установки нового полиэфирного стекла. Перед установкой на автомобиль его нужно затонировать.

Атермальная плёнка в данном случае наносится на внутреннюю часть, в противном случае она быстро поцарапается. С другой стороны желательно приклеить полоску антискрипа — маделин. Установив стекло и механизм стеклоподъёмника на место, останется подключить проводку.

Системы могут быть соединены 2 способами:

1. Параллельное соединение позволяет пользоваться каждым стеклом по отдельности или одновременно. Такое соединение считается правильным.
2. Последовательное не используется и является ошибочным, так как при нажатии на кнопку стеклоподъёмника двигаются оба стекла, поэтому это нужно учитывать.

Если особенности двойной тонировки для десятки или Приоры вполне понятны, человеку, решившему сделать такой тюнинг на свой автомобиль импортного производства в первую очередь рекомендуется обратиться к специалистам, занимающимся данными работами.

Дело в том, что конструкция каждой отдельно взятой модели может отличаться друг от друга, поэтому прежде чем приступать к разбору двери, нужно подготовить всё необходимое.

Это поможет избежать ситуации, когда необходимую деталь придётся заказывать дополнительно и ожидать её прибытия в магазин.

Видео: Двойные стекла своими руками 2114 принцип работы.

Задняя и ее устройство

Сзади система устроена значительно проще, чем спереди. Здесь установлена зависимая подвеска. Это жесткая поперечная балка неразрезного типа. В качестве основы используется неразрезная балка. Это металлическая деталь, изготовленная методом сварки. Ее форма напоминает букву «Н», но здесь поперечная часть более длинная. Передними концами данная металлическая балка присоединена к двум кронштейнам, которые прикручены к лонжеронам в задней части автомобиля. Способ монтажа кронштейнов, удерживающих балку – шарнирный на сайлентблоках.

На задних концах этого элемента подвески имеются места для монтажа ступиц колес. Они устанавливаются на специальных фланцах и закрепляются при помощи болтовых соединений. На них же располагаются элементы тормозной системы. Внутри колесных ступиц установлены двухрядные подшипники. С другой стороны к задним концам балки крепится стойка и цилиндрическая пружина. Верхняя часть амортизатора установлена в стакане. Последний приварен к кузову автомобиля.

Зачем меняешь, если нифига не знаешь? Почитай сначала вот это, а потом приходи с вопросами: http://wiki.zr.ru/index.php/%D0%9F%D. %BA%D0%B0_2108

А то ты наменяешь щас на свою голову и свой кошелёк.

Зачем меняешь, если нифига не знаешь? Почитай сначала вот это, а потом приходи с вопросами: http://wiki.zr.ru/index.php/%D0%9F%D. %BA%D0%B0_2108

А то ты наменяешь щас на свою голову и свой кошелёк.

тебе жалко?!бгг пусть меняет! приходишь в магаз и тоже маиое им говоришь,они тебе и посчитают!ИМХО

Поверь, она всегда увеличивается с математической прогрессией, после каждого посещения магазина запчастей Автоваза. Потому как русские запчасти ломаются, в отличии от импортных, которые изнашиваются.

а зачем?ну скатайся ты на диагностику сначала.там всё проверят и заодно список под замену выдадут.конечно лучше,чтоб место было проверенное-по рекомендациям знакомых.а потом со списком уже в магаз.перед этим в поисковике можно глянуть примерные цены на запчасти,они в зависимости от производителя могут отличаться в разы!тут уже на «усмотрение» кошелька.

машину не пробовал сменить!бгг

хорошо.спасибо. а почем сейчас диагностика? если прям всю брать))

рамы балок мостов передней и задней подвески колес колес (дисков и шин)

С колесами дорого выйдет. Хорошо хоть рамы и мостов нет.

И Че ? это ходовая? привода , ступичные , сайленты( разные ) , шаровые где ?

ага!там мелочевок много!а афтор исчез,и ваабще не . когда пришел в магаз и все узнал необязательно покупать

Правила перехода с 5W30 на 5W40

Лада 2115 *****КРАСАВИЦА***** › Бортжурнал › Передняя подвестка

Всем Доброго времени суток!Вот дошли руки до передней подвески, до этого было куплены все запчасти для передней подвески

тюнинг передней подвески ваз 2115, доработка ходовой части ваз 2113-2115Замена амортизаторов и пружин передней подвески Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Заменять пружины (и амортизаторы лада 2115) следует только парами (на передней и/ или задней оси).

Работу выполняем на смотровой канаве или эстакаде, но можно и на ровной горизонтальной площадке.

Для замены пружин и амортизаторов передней подвески снимаем и разбираем направляющую пружинную стойку.

Существуют два варианта снятия направляющей пружинной стойки ваз 2113. В первом варианте ее можно демонтировать в сборе с поворотным кулаком и тормозным диском, не ослабляя гайки нижнего и верхнего (регулировочного) болтов крепления стойки к поворотному кулаку. Этот вариант удобен в том случае, если после выполнения работы не планируется регулировка углов установки передних колес.

Но так как после замены амортизаторов, рулевых наконечников и пружин углы установки колес отрегулировать необходимо, мы рассмотрим второй вариант.

Вывешиваем и снимаем колесо со стороны снимаемой стойки. Поворачиваем рулевое колесо в противоположную сторону до упора.Вынимаем шплинт…

Съемником выпрессовываем палец из рычага.При отсутствии съемника гайку отворачиваем не до конца, вставляем монтажную лопатку в распор между рулевой тягой и рычагом стойки и молотком наносим удары по торцу рычага стойки.

При последующей установке направляющей пружинной стойки совмещение меток не гарантирует точной установки заданного угла развала колеса, но позволяет добиться небольшого отклонения от первоначального значения.Головкой «на 19» отворачиваем гайку верхнего болта, удерживая болт от проворачивания ключом той жеразмерности.

Вынимаем из корпуса стойки шток с рабочим цилиндром и сливаем амортизаторную жидкость в емкость.

Устанавливаем пружину со стяжками на нижнюю опорную чашку стойки.

Устанавливаем верхнюю опорную чашку пружины, верхнюю опору, наживляем и затягиваем специальным ключом гайку штока. Снимаем стяжки пружины.

Регулировку углов установки управляемых колес рекомендуем выполнять на СТО.ВОТ этот хлам что я поменял=)

ВНИМАНИЕ ! Не прокачанный перед установкой двухтрубный амортизатор — частая причина выхода из строя поршневой системы амортизатора. Это нарушение инструкций по установке и возможная причина не гарантийного случая! Если во внутренней гильзе амортизатора остается воздух, амортизатор не может правильно выполнять свои функции. Сбой работы приводит к шумам, стукам при работе амортизатора и возможному его выходу из строя

Сбой работы приводит к шумам, стукам при работе амортизатора и возможному его выходу из строя.

На основании длительного опыта работы, инженеры компании ОАО «Самара-Лада» подготовили оптимальные рекомендации по технологии прокачки амортизатора:

Перед установкой двухтрубного амортизатора на автомобиль, его нужно привести в рабочее состояние. Во время транспортировки и хранения, в двухтрубных амортизаторах, рабочая жидкость может перетечь из внутреннего в наружный цилиндр, при этом во внутренний цилиндр попадает газ подпора. В этом случае амортизатор будет издавать стуки при работе в подвеске автомобиля, а его дроссельные клапана подвергаются разрушению. Чтобы избежать поломки амортизатора, его перед установкой ОБЯЗАТЕЛЬНО нужно привести в рабочее состояние (прокачать). Для этого:

1) Переверните амортизатор штоком вниз и плавно, без рывков, сожмите его;

2). Зафиксируйте шток амортизатора в этом положении на 2-3 сек.;

3). Удерживая шток, переверните амортизатор штоком вверх, зафиксируйте амортизатор в этом положении на 3-6 сек.;

4) Выдержав амортизатор в вертикальном положении, указанное время и плавно выдвиньте шток до конца хода;

5). Переверните амортизатор штоком в низ, сделайте паузу 2-3сек. и повторите операции 1, 2, 3, Г 5-8 раз;

6) Закончив прокачивать амортизатор, выполняя последовательность, остановитесь на пункте 4;

7) Удерживая амортизатор вертикально, штоком вверх, выполните контрольную операцию (резкими, но короткими движениями штока убедитесь в плавном, без провалов, перемещении поршня). Качественно прокаченный амортизатор – это плавное без провалов перемещение поршня.

После прокачки амортизатор должен находится в рабочем положении, ШТОКОМ ВЕРТИКАЛЬНО ВВЕРХ, вплоть до полной установки на автомобиль.Подвеска меня полностью устраивает!=)Всем Спасибо что прочитали весь пост до конца!Всем Спасибо за внимание!Всем удачи на дорогах!

Искать информацию

Настройка охранных и противоугонных функций комплекса

Шаровая опора

Это еще один немаловажный элемент в конструкции подвески. Шаровая опора является балансиром, на который оказывается вся нагрузка и тяжесть передней части кузова. Поэтому деталь изнашивается гораздо чаще, чем амортизационная стойка и рычаги. Стоит отметить, что шаровая является не только точкой опоры всей подвески, но и поворотным механизмом. Благодаря нему обеспечивается управление передних колес посредством рейки, тяг и кулака.

Если не следить за исправностью элемента, он может выпадать. Из-за этого возможны серьезные последствия – колесо попросту срывает на ходу из креплений, и машина теряет управляемость. При этом повреждаются и другие элементы подвески, которые уже не подлежат восстановлению:

• шарнир равных угловых скоростей;
• поворотный кулак;
• рычаги;
• стойка и ее элементы крепления.

Другими словами, машине потребуется полная замена передней подвески. ВАЗ-2114 встанет на дорогой и продолжительный ремонт. Поэтому при первых же признаках эту деталь нужно менять.

Схема

Конструкция задних элементов

Тип подвески — зависимый, на жесткой поперечной неразрезной балке. Элементы конструкции задней подвески и способы их соединения в автомобиле ВАЗ 2114 такие.

1. Основанием является поперечная балка. Конструкция сварная, в форме буквы «Н», только с длинной поперечиной. Два передних конца балки закреплены на кронштейнах, прикрученных к задним лонжеронам автомобиля. Способ соединения с кронштейнами — шарнирный, на резинометаллических втулках. Задние концы балки имеют посадочные фланцы для колесных ступиц. Ступицы крепятся к фланцу болтами, на них смонтированы защитный кожух, тормозной цилиндр и колодки. Внутри ступицы находится двухрядный радиальный подшипник. Сверху на колодки насажен тормозной барабан и зафиксирован на ступице направляющими шпильками.
2. К задним концам балки с другой стороны от ступиц крепится нижний конец стойки с пружиной цилиндрического типа. Верхний конец амортизатора упирается в стакан, приваренный к кузову, через резиновую проставку.

Схема задней подвески на ВАЗ 2114

Схема задней подвески представлена на рис. 2. Задняя ходовая часть автомобиля ВАЗ 2114 действует следующим образом: поперечная балка работает как качающийся маятник, крепления к лонжеронам не позволяют ей двигаться вдоль оси машины. Закрепленные на противоположном конце маятника стойки с пружинами ограничивают его ход вверх-вниз и служат для колес амортизирующим и частично опорным элементом.

В заключение
