Приборная панель автомобиля-легенды

Схема подключения генератора ВАЗ-2108

Рекомендации

Вот несколько советов, которые помогут без проблем модернизировать ваз.

Чтобы отрегулировать карбюратор на ваз 2106, обратите внимание варианты вместо стандартного «Озона» — «Солекс» и «Пекарь». Но если менять карбюратор вы не хотите, то потребуется покопаться, убрав пружину из вакуумного привода и переделать его в механический.
Бесконтактный тип зажигания – лучший для ВАЗа.
Система отопления в авто оставляет желать лучшего, потому следует усилить ее с помощью дефлекторов и оборудовать вентиляцию.
На двигатель установите систему подогрева.
При внутреннем тюнинге не пытайтесь заменить стандартный руль ваз на руль от спортивных моделей

Он меньше и не подойдет для нашего автомобиля.

Закончив с советами, рассмотрим, как осуществить тюнинг кузова ваз 2106 и создать стильный салон авто.

Торпеда ваз

Торпедой (правильно — торпедо) является верхняя часть передней панели автомобиля. Нижнюю часть (где находится ручка КПП, магнитола) называют БОРОДОЙ. Торпеды старых моделей ваз отличаются аскетичностью и непритязательным дизайном, поэтому у многих автовладельцев возникает желание их улучшить.

Существует несколько методов их улучшения.

1. Самый кардинальный — замена торпеды ваз на торпеду от иномарки, либо от ваз более старшей модели. Более подробно это будет объяснено далее.

Вот видео торпеды на ваз 2101 от мерседес 123

2. Окраска торпеды – этот метод наименее распространен, ввиду того. Что поверхность торпеды не является жесткой и ее трудно правильно окрасить. Также окрашенная поверхность торпеды ваз зачастую выглядит не столь привлекательно, как другие методы.

3. Новый метод, еще недостаточно распространенный, но очень перспективный – покрытие торпеды ваз виниловой пленкой. Виниловые пленки бывают под карбон, матовые, глянцевые и любых цветов.

— Плюсы: наносится единым целым на сложную поверхность торпеды ваз; отлично выглядит; неприхотлива в эксплуатации и долговечна.

— Минусы: сложность в нанесении и некоторые исключения в материале торпеды. Есть некоторые виды пластиков, на которые нанесение невозможно – пленка не будет держаться.

4. Обшивка торпеды ваз кожей. Самый дорогостоящий и самый эстетически привлекательный метод. Правильная обшивка кожей торпеды ваз – сложный процесс, требующий определенных навыков и знаний, но результат превзойдет самые смелые ваши ожидания.

5. Флокирование (флоковка). Относительно недорогой и эстетически привлекательный метод обновления покрытия торпеды ваз. Красиво, недорого, долговечно. У меня уже 3 года – немного выцвело, но поверхность в порядке.

Зафлокированная торпеда на ваз 21099 — видео

Торпеда ваз 2101. Первое поколение торпед ваз. Взаимозаменяема с ваз 2106, ваз 2107, ваз 2105.

Торпеда ваз 2106. Главным недостатком этой торпеды является недостаточно продуманная система обдува. То есть у нее нет обдува на боковые стекла, и при холодной погоде стекла запотевают или замерзают. Решается установкой торпеды от ваз 2105, или ваз 2107, где предусмотрены воздуховоды на боковые стекла, а также обдув ветрового стекла. Все классические торпеды, ввиду схожести конструкций можно заменить на аналогичные от других моделей.

Торпеда ваз 2107 — лучшая и самая удобная из торпед классических моделей ваз.

Также существует возможность установки в ваз классику торпеды от иномарки, например BMW Е30. Но переделок много: установка электрических стеклоподъемников, перенос рычага КПП и множество других.

Какой карбюратор лучше поставить на газель с 406 двигателем

Этапы работ

На начальной стадии улучшения подсветки приборов ВАЗ-2106 необходимо демонтировать щиток панели, в результате чего появляется доступ к индикаторам. Далее снимают все указательные стрелки. Затем вывинчивают пару небольших болтиков и убирают шкалы. Для демонтажа указателей спидометра откручивают винты и поворачивают шкалу в левую сторону. На этом этапе стрелка датчика слегка опустится и начнет болтаться. После ее замирания нужно отметить позицию маркером. Это необходимо для последующей точной работы спидометра.

После демонтажа всех шкал приступают к их оклейке. Новые белые элементы наносят поверх штатного оснащения. Чтобы фон не сливался со стрелками, их выделяют другим цветом. Для улучшения подсветки потребуется снять световой фильтр, затем можно начинать монтаж светодиодов. Для этих целей применяют цоколи из металла, которые нагревают и монтируют на боковых частях панели. Если присутствуют приборы ВАЗ-2106 в корпусах темного цвета, их желательно осветлить при помощи белой «самоклейки».

На заключительной стадии производят подключение светодиодов посредством подсоединения их к основной проводке транспортного средства через провода. В итоге получится изменить колер шкал и стрелок, а также улучшить подсветку, что сразу заметно при «ночном» вождении. Подобным способом усовершенствуют большинство представителей отечественной «классики».

Подсветка

В интерьере «шестерки» не так уж много деталей, которые поддаются модернизации. Убранство салона предельно скромное, без изысков. Если проехать в автомобиле ночью, в глаза бросается явный минус, касающийся недостаточного освещения приборной панели ВАЗ-2106. Тюнинг в этом направлении провести можно самостоятельно.

Для выполнения манипуляций по изменению цвета и яркости подсветки, потребуются следующие материалы:

• белые приборные шкалы;
• три светодиода для больших приспособлений и по одному элементу – для маленьких устройств;
• патроны для световых элементов;
• специальная пленка-самоклейка;
• провода.

Идеи модернизации: фары и все остальное

Фары – глаза автомобиля. Со временем стекла тускнеют, желтеют, а то и вовсе приходят в негодность. Но не это служит причиной для их доработки или полной замены, а желание превратить ваз в зверя с яркими, мощными фарами.

Как ни странно, простой способ улучшения – полная замена. Стоит отметить, что кузовные запчасти на ваз 2106 схожи с деталями BMW, потому менять старые фары будем на новые от BMW.

Процесс не займет много времени. Открываем капот и, выполнив необходимые действия, достаем старые фары. Примеряем новую фару и просверливаем необходимые для установки отверстия, после чего устанавливаем ее и закручиваем крепления. Осталось только грамотно настроить свет, и работа завершена.

Если вы не нашли запчасти на ваз 2106 от инормарок, но все еще желаете обновить фары, потребуется посетить автомагазин и приобрести несколько диодов, которые разнообразят внешний вид авто.

Ангельские глазки придают 2106 брутальности отечественному автопрому

Работаем с панелью приборов

Чтобы шокировать окружающих и доставить себе удовольствие, осуществим тюнинг панели приборов ваз 2106 с помощью светодиодов.

Популярный аксессуар – светодиодная лента. Установить ее самостоятельно несложно, а широкий спектр цветов и яркость привлекает владельцев авто.

Подключается подсветка двумя способами: напрямую к аккумулятору и к проводам, ведущим к торпеде авто. Первый способ привлекает своей надежностью, второй же подкупает возможностью включения подсветки сразу во время зажигания.

Позаботьтесь о наличии двух проводов, выключателей и предохранителя

Устанавливая последний, обратите внимание, что он должен находиться близко к АКБ. Припаяв первый провод, наденьте на него защитную трубку, затем подсоедините второй провод к аккумулятору. Но тюнинг ваз 2106 на этом незакончен

Но тюнинг ваз 2106 на этом незакончен.

Установка двойного стеклопакета

Большинство владельцев авто мечтают установить двойные стекла на ваз. Зачем мечтать, если осуществить задумку несложно?

Так как второе стекло тонированное. оно размещается изнутри автомобиля. Обрезаем с нижнего ребра так, чтобы при установке оставался виден угол стекла и между двумя стеклами было расстояние около 1 мм, иначе поверхности поцарапаются друг об друга. Не забудьте, что при монтаже второго стекла вес двери увеличиться.

Смелые автолюбители не забудут про тюнинг бампера ваз 2106, он позволяет осуществить все задумки и выразить характер автовладельца, с помощью всевозможных рисунков или даже целых сюжетов на бампере. Самостоятельно осуществить покраску непросто, потому лучше обратиться в СТО.

Не бойтесь экспериментировать, и тогда автомобиль станет самым заметным на дороге.

• Аэрография
• Дефекты покраски
• Кузовной ремонт
• Материалы
• Оборудование
• Покрасочная камера
• Салон
• Теория покраски
• Тюнинг

• Хотите узнать, как убрать вмятины на машине различными способами
• Вы не знаете сколько материала надо, чтобы покрасить авто: тайна маляра
• Как удалить коррозию с автомобиля и ржавчину
• Удаляем ржавчину на кузове машины: простое решение
• Сам сделал и отрегулировал реле давления воздуха для компрессора: узнайте как

• Июль 2017
• Март 2017
• Август 2016
• Июль 2016
• Июнь 2016
• Май 2016
• Март 2016
• Февраль 2016

Неисправности тахометра

Несмотря на то что тахометр ТХ-193 считается довольно надёжным, неисправности бывают и у него. Их признаками являются:

• отсутствие реакции стрелки на изменение количества оборотов двигателя;
• хаотическое движение стрелки вверх-вниз, независимо от режима работы двигателя;
• явное занижение или завышение показаний.

О каких же поломках свидетельствуют перечисленные признаки?

Стрелка не реагирует на измерение количества оборотов

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

1. Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
2. Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
3. При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
4. Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.

Видео: стрелка тахометра не реагирует на обороты двигателя

Стрелка тахометра хаотично скачет

Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

• отсутствие хорошего контакта на минусовой клемме аккумулятора;
• окисление или подгорание коричневого провода на катушке зажигания;
• подгорание или износ контактов крышки распределителя зажигания, или бегунка;
• износ подшипника вала трамблёра;
• замыкание красного провода, питающего прибор, на «массу» автомобиля;
• неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Видео: скачки стрелки тахометра

Тахометр занижает или завышает показания

Если прибор откровенно врёт, то проблема, скорее всего, кроется в системе зажигания. Иными словами, показывает он правильно, вот только количество импульсов, создаваемых прерывателем за один оборот вала распределителя больше или меньше четырёх. При неправильных показаниях тахометра, обычно, наблюдается ухудшение работы двигателя. При этом могут плавать обороты, периодически появляются пропуски зажигания, что сопровождается троением двигателя, выхлопом белого или сизого цвета.

Неисправность в таком случае следует искать в прерывателе, вернее, в его контактной группе или конденсаторе. Для устранения подобной неисправности необходимо:

1. Разобрать распределитель зажигания.
2. Проверить состояние контактов прерывателя.
3. Зачистить контакты.
4. Произвести регулировку зазоров между контактами.
5. Проверить исправность конденсатора, установленного в прерывателе.
6. Проверить исправность датчика положения коленвала. В случае неисправности — заменить его.

Однако причина может быть и в самом тахометре. Случаются неисправности, связанные с деталями электронной платы, а также с обмоткой миллиамперметра. Здесь без познаний в электронике не обойтись.

Несовместимость тахометра ТХ-193 с бесконтактной системой зажигания

Старые модели приборов марки ТХ-193 предназначены исключительно для контактной системы зажигания. Все владельцы «шестёрок», которые самостоятельно переоборудовали свои машины под бесконтактную систему, сталкивались после этого с проблемами в работе тахометра. Все дело в разной форме электрических импульсов, поступающих на прибор с прерывателя (в контактной системе) и коммутатора (в бесконтактной системе). Самым простым способом решения такой проблемы является установка конденсатора в разрез того самого коричневого провода, идущего с прерывателя. Но здесь требуется опытным путём подобрать нужную ёмкость. В противном случае тахометр будет врать. Так что, если у вас нет желания заниматься подобными экспериментами, просто купите прибор для бесконтактной системы зажигания.

Характерные неисправности щитка приборов

Отклонение стрелки шкал говорит о неисправности прибора и повреждении провода, который соединяет датчик с указателем.

Возможны следующие неисправности элементов приборного щитка:

• стрелка на шкале датчика температуры охлаждающей жидкости постоянно находится либо в начальном положении, либо в красной зоне;
• стрелка указателя топлива: не выходит из начального положения даже при полном баке, все время лежит в конце шкалы, передвигается рывками и часто возвращается к началу шкалы;
• постоянно горит или не загорается контрольная лампочка резерва топлива;
• индикатор давления масла не загорается при включении зажигания, горит постоянно, гаснет при высоких оборотах двигателя;
• неисправен спидометр, тахометр;
• шумит гибкий привод спидометра.

Неисправности приборов устраняются заменой датчиков, контактов, приборов, восстановлением проводки.

Электронный спидометр на ВАЗ

Особое внимание уделяют указателю скорости на панели приборов. Он размещается рядом с тахометром, показывающим обороты двигателя

Снять этот элемент несколько сложнее, чем другие приборы. Чтобы демонтировать спидометр, нужно отжать фиксаторы панели и подать конструкцию на себя. Затем откручивают трос приспособления, расположенный в задней его части. Потом отсоединяют крепеж, аккуратно изымают тросик механизма километража.

Модернизацию прибора можно выполнить при помощи светодиодов и замены шкал со стрелками. Как альтернатива, производится замена штатного спидометра электронным вариантом. В этом случае трос будет лишним элементом, его просто убирают. Для установки нового приспособления потребуется датчик импульсивного типа с проводкой и резьбой М-18. Учитывая схему подключения, потребуется добавочная пайка

Устанавливая деталь, важно соблюсти совместное подключение плюсов тахометра и спидометра, чтобы гарантировать синхронные показания

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Панель приборов ВАЗ 2106

Штатная приборка обеспечивает контроль показаний и отображает состояние основных параметров автомобиля.

Штатная приборная панель ВАЗ 2106 имеет 5 стрелочных индикаторов, обеспечивает контроль показаний и отображает состояние основных параметров автомобиля

Изделие состоит из следующего перечня элементов:

• 5 стрелочных приборов;
• 2 цифровых показателя;
• 9 лампочек-индикаторов.

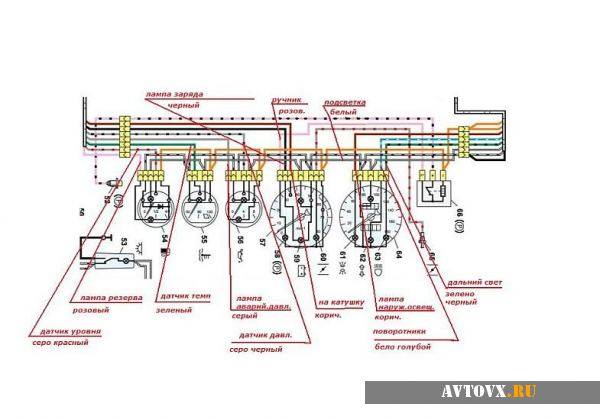

Щиток приборов ВАЗ 2106: 1 — указатель уровня топлива; 2 — контрольная лампа резерва топлива; 3 — указатель температуры жидкости в системе охлаждения; 4 — указатель давления масла; 5 — контрольная лампа недостаточного давления масла; 6 — тахометр; 7 — спидометр; 8 — суточный счётчик пройденного пути; 9 — одометр; 10 — контрольная лампа включения дальнего света фар; 11 — контрольная лампа указателей поворота и аварийной световой сигнализации; 12 — контрольная лампа включения наружного освещения; 13 — рукоятка сброса показаний суточного счётчика пройденного пути; 14 — контрольная лампа прикрытия воздушной заслонки карбюратора; 15 — контрольная лампа заряда аккумуляторной батареи; 16 — контрольная лампа включения стояночного тормоза; 17 — выключатель обогрева заднего стекла; 18 — выключатель противотуманного света в заднем фонаре; 19 — выключатель наружного освещения

В щитке устанавливаются такие приборы и индикаторы:

• спидометр;
• тахометр;
• индикатор зарядки АКБ;
• датчик температуры двигателя;
• счётчик пробега;
• обнуляемый счётчик пробега;
• датчик уровня масла;
• прибор давления масла;
• датчик наличия топлива.

Какую приборную панель можно поставить

Если по каким-либо причинам штатная приборная панель вас не устраивает, обновить её можно несколькими способами:

• доработать щиток путём улучшения подсветки, наклеивания современных шкал приборов;
• установить приборку от другого авто;
• изготовить самодельный щиток с установкой необходимых приборов.

В зависимости от выбранного варианта будут зависеть как расходы, так и перечень работ, которые нужно будет выполнить. Подбирая приборную панель от других автомобилей нужно учитывать, что на ВАЗ 2106 многие модели могут попросту не подойти не только размерам, но и по подключению.

От другой модели ВАЗ

Из-за своеобразной конструкции «шестёрочного» щитка приборов подобрать подходящий вариант для замены довольно сложно. Некоторые автолюбители внедряют приборку от ВАЗ 2115, для чего меняют штатную переднюю панель на «семёрочную» и в неё встраивают новую приборную доску. Подобные доработки потребуют приобретения дополнительных комплектующих (датчик скорости, провода, разъёмы), а также правильного подключения штатной проводки к новой приборной панели.

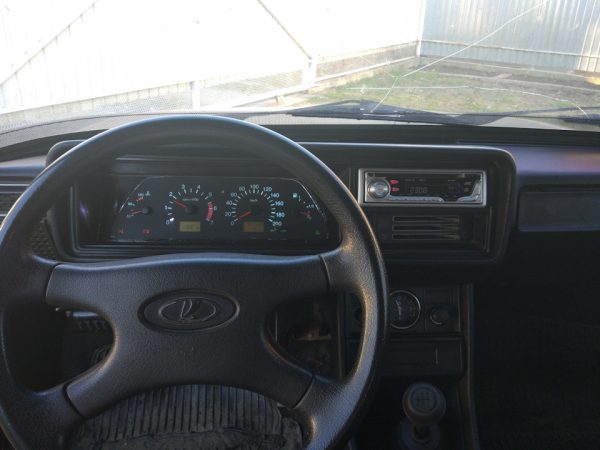

На ВАЗ 2106 можно установить приборку от ВАЗ 2115

От «Газели»

Если возникают мысли о внедрении в ВАЗ 2106 приборки от «Газели», то следует учесть, что у изделий разные схемы подключения, размеры и в целом они имеют большие отличия друг от друга. Поэтому сперва нужно подумать о целесообразности такого рода доработок.

Для установки на «шестёрку» приборной панели от «Газели» потребуется серьёзная переделка

От иномарки

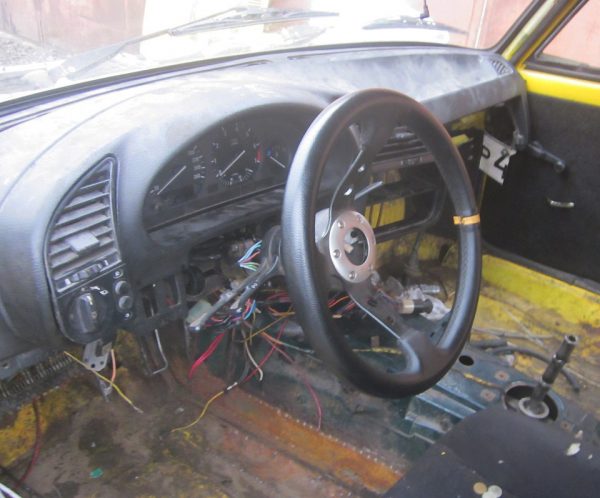

Щиток приборов от иномарки, пусть даже от старой, сделает переднюю панель более красивой и необычной. Однако нужно быть готовым к тому, что вместе с приборкой может потребоваться замена полностью передней панели. Наиболее часто на «классику» устанавливают приборные щитки от BMW e30 и других авто зарубежного производства.

Для ВАЗ 2106 необходимо подбирать максимально подходящую торпеду по приборам и индикаторам

Усовершенствование внешнего вида торпеды «шестерки»

Торпеда имеется в салоне любого автомобиля и состоит из приборной доски, печки, регуляторов. Этот элемент салона ВАЗ 2106 имеет достаточно непривлекательный вид, поэтому автовладельцы стараются ее усовершенствовать

Это сделать несложно, но важно, так как тюнинг торпеды способен не только изменить вид салона, но и сделать эксплуатацию машины более комфортной

Для того чтобы модернизировать торпеду, можно воспользоваться несколькими способами.

Способ	Последовательность действий
Вариант № 1. Замена штатной панели на современную конструкцию.	Панели последнего поколения выглядят эффектно, но имеют ряд недостатков, а именно: они менее безопасны, чем классические торпеды ВАЗ 2106, у них низкая степень надежности и высокая стоимость.
Вариант № 2. Перетяжка конструкции искусственной кожей.	Менее затратный способ модернизации, но выполнить процедуру своими руками красиво и правильно — это достаточно сложно.
Вариант № 3. Покраска.	Более дешевый способ модернизации, который легко выполнить самостоятельно. Для этого надо проделать следующие шаги. Демонтируйте торпеду. Вымойте, протрите насухо мягкой салфеткой и высушите. Резиновым шпателем нанесите на деталь слой шпаклевки для пластика. Мелкозернистой наждачной бумагой зашкурьте поверхность. После высыхания шпаклевки нанесите грунтовку и краску.

Общие аспекты тюнинга

Самый простой ВАЗ 2106 — приобретение готового комплекта аксессуаров и замена штатных приборов. Установку можно выполнить самостоятельно по инструкции, которая прилагается к набору. Более трудоемким является тюнинг отдельных приборов, который заключается в замене наклеек и стрелочек.

Тюнинг можно выполнить заменой циферблатов счетчиков на белые, установить накладки на панель. Можно обтянуть панель кожезаменителем или кожей при наличии достаточных средств. Перед натяжкой материала поверхность щитка необходимо зачистить, а затем нанести ровным слоем клей. Далее по всей поверхности следует прижать кожу или заменитель и дождаться, пока высохнет клей. На последнем этапе нужно обработать края, приведя в эстетичный вид.

Разборка и замена панели приборов

Такая технологическая операция проводится в следующей последовательности:

1. Демонтировать передний бокс снизу панели приборов.
2. Оттянуть нижние стопорные защелки.
3. Разомкнуть провода и на каждом из них сделать пометку принадлежности провода.
4. Произвести снятие панели приборов.
5. Демонтировать все датчики и аккуратно рассортировать их. Это даст возможность провести корректную сборку изделий.
6. При разборке показателей скорости (спидометра) и числа оборотов (тахометра) применяются гнутые ножницы, применяемые в медицине.

Штатная замена панели приборов ВАЗ 2106 производится в случае дефекта одного из датчиков, который может выйти из строя. Рассмотрим вопрос, как снять панель приборов на примере топливного датчика, другие приборы заменяются по аналогичному варианту с помощью отвертки и плоскогубцев.

Порядок производства замены панельных датчиков:
1. Производим снятие панели приборов.
2. Демонтируем крепеж и гровер датчика топлива.
3. Демонтируем крепежную скобку датчика панели приборов и вытаскиваем датчик с рабочего места.
4. Помечаем маркером схему панели приборов этого датчика и размыкаем электрическую цепь.
5. Вытаскиваем патроны подсветки панели приборов из корпусной части.
6. Монтаж производится в обратной очередности.
7. Для замены спидометра на панели приборов необходимо с внешней плоскости снять крепеж изделия и кнопки обнуления счетчика пройденного расстояния.
8. После чего счетчик отжать и вынуть из щитка.
9. Снять две крепежа показателя скорости к креплениям.
10. Демонтировать крепления и скоростной датчик, маркером отметить рабочие гнезда сигнализаторных ламп.
11. Достать ламповые патроны из держателей в датчике скорости.
12. При необходимости рассоединяем тросик прибора.
13. Монтаж производится в обратной очередности.
14. Аналогично производится замена тахометра на панели приборов с последующим подключением.

Переключатель режимов с внутренней стороны закреплены защелками из пластмассы, для снятия которых необходимо прижать их к корпусу переключателя. На рисунке выше можно посмотреть подключение панели приборов ВАЗ 2106, а также распиновку элементов панельного щитка.

1 Тюнинг ВАЗ 2106 путем изменения цвета подсветки приборов

Если внимательно осмотреть салон ВАЗ 2106, то можно найти не так уж много деталей, которые поддаются изменению. Внутреннее убранство кабины довольно-таки скромное, нет никаких высокотехнологичных “наворотов”. Но если прокатиться в машине в ночное время суток, то в глаза сразу же бросится такой недочет, как отсутствие яркой подсветки приборной панели машины. Чтобы исправить этот дефект, рассмотрим тюнинг салона путем установки светлых шкал и изменения цвета и интенсивности подсветки датчиков.

Для начала операции нам потребуются такие детали:

• приборные шкалы белого цвета;
• 3 диода для крупных приборов и по одному для более мелких датчиков;
• патроны для светодиодов;
• специальная самоклеящаяся пленка;
• проводка.

На старте работ демонтируем щиток панели приборов “шестерки”. Получаем доступ к датчикам и убираем все указательные стрелки, начиная с тахометра. После этого выкручиваем 2 малых болта и снимаем шкалы. Чтобы демонтировать стрелку спидометра, откручиваем болты и поворачиваем шкалу влево. После этого стрелка прибора немного опустится и начнет колебаться. Как только она окончательно замрет, данное положение нужно будет отметить с помощью маркера. Все это необходимо для того, чтобы потом спидометр указывал верную скорость.

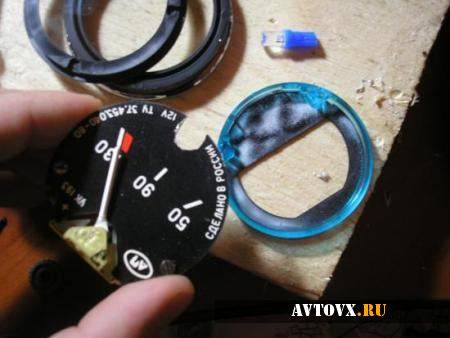

После того, как мы сняли все шкалы, можем приступать к их оклеиванию. Для этого берем новые белые детали и клеим их поверх штатных. Так как цвет фона шкал будет сливаться со стрелками, последние нужно выделить с помощью краски другого оттенка.

Чтобы сделать подсветку панели приборов интенсивнее, нам понадобится снять светофильтр. После этого приступаем к монтажу светодиодов в салон ВАЗ 2106. Для этого используем металлические цоколи, которые необходимо нагреть и установить по бокам панели. Если в салоне вашего автомобиля имеются приборы с корпусом темного цвета, то их лучше всего немного осветлить. Для этого используем самоклеющуюся пленку белого цвета.

Таким образом, мы сумели изменить цвет шкал и стрелок приборов на панели ВАЗ 2106. Кроме того, освещение салона машины теперь стало намного интенсивнее, в чем вы убедитесь при вождении ночью. Кстати, подобным образом можно выполнить тюнинг щитка ВАЗ 2107, который также пользуется большой популярностью у россиян.

Тюнинг торпедо ВАЗ 2106

В передней части салона любой машины располагается торпеда, включающая в себя приборную доску, печку и дополнительные регуляторы. Правильное название этой детали машины «торпедо»

Огромное внимание уделяют ей не только автолюбители, но и производители

Торпеда на ВАЗ — не слишком дорогая часть кузова. Многие водители стараются сделать ее внешний вид более привлекательным

Это правильно, ведь, сидя за рулем своего автомобиля, вы прежде всего обращаете внимание на панель приборов, то есть на торпедо ВАЗ 2106. Если она находится в плохом состоянии, водителю полезно знать 3 действенных выхода из ситуации

Преображение торпеды и салона «шестерки»

1. Вместо старой приборной панели установить новую, современную. Полученный результат принесет автовладельцу радость, но стоимость, скорее всего, расстроит. Такая процедура замены торпедо на ВАЗ обойдется достаточно дорого. Да и приборные панели последнего поколения не отличаются надежностью и безопасностью, что характеризует старые заводские торпеды.
2. Шпаклевание и покраска. Это интересный вариант усовершенствования панели приборов, но результат вряд ли продержится долго. Через определенный промежуток времени все работы по покраске придется проводить заново.
3. Перетяжка приборной панели искусственной кожей. Не каждый водитель сможет красиво и грамотно выполнить данную операцию. Мастеровые, которые сделают это качественно, запросят очень дорого.

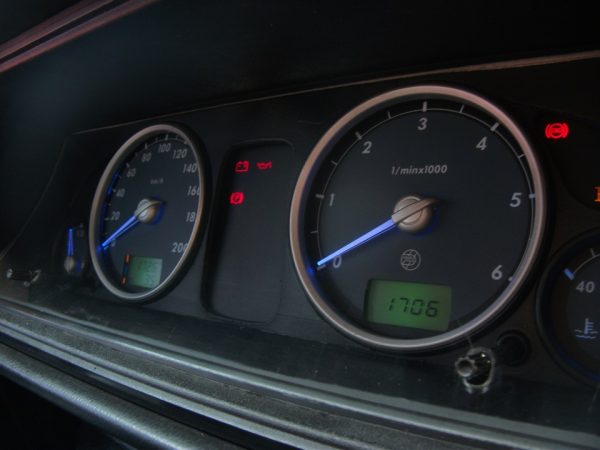

Диодная подсветка приборов «шестерки»

Как вариант тюнинга, устанавливается также диодная подсветка приборов, при монтаже которой также применяется светодиодная лента и лампы с диодами. Некоторые автолюбители интересуются, как сделать подсветку приборов ВАЗ 2106 такого типа и что для этого потребуется.

Итак, для установки светодиодной подсветки приборов требуется10 -15 см ленты на диодах выбранного цвета, несколько диодных ламп подобранного цвета и паяльник.

Порядок выполнения работ следующий:

• Отключаем отрицательный контакт АКБ и демонтируем панель приборов, отключаем от соединений плату с приборами, где расположены указатели скорости, оборотов мотора и т.п.
• Вытаскиваем заводские лампочки подсветки приборов ваз 2106 контурного расположения (4шт) и для удобства демонтируем приборы указатели скорости и количества оборотов;
• Проводим превентивную подготовку проводки и лент диодного типа, проверенных и годных к эксплуатации, отмеряем провода участками 3-5 см, нарезаем и зачищаем края для соединения, готовим к спайке и производим спаивание кусочков проводки с лентами и лампами;
• Готовим места крепежа светодиодных лент и диодных ламп, далее протягиваем проводку, на которой крепятся лампы, и приклеиваем ленту и готовим плату к спайке;
• После проверки работоспособности собираем подсветку. Рекомендуем направление ламп в следующем порядке: I – показатель километража пробега автомобиля, II – предельная (красная) черта показателя оборотов силовой установки.
