Катушка зажигания ваз 2110 8 клапанов инжектор
Содержание:
- Снятие и замена катушки зажигания
- Видео о том, как проверить модуля зажигания мультиметром
- Модуль зажигания ваз 2110 ремонт своими руками
- Способы проверки модуля зажигания ВАЗ 2114
- Проверка катушки зажигания на предмет неисправностей
- Заправки
- Назначение и принцип работы
- Катушка зажигания
- Ремонт
- Схема подключения магнитного пускателя
- Диагностика
- Распространенные поломки
- Выводы
Снятие и замена катушки зажигания
Для того, чтобы заменить модуль (катушку зажигания) на Ваз 2112 необходимо выполнить следующие действия:
- Прежде чем приступить к работе, обязательно обесточьте аккумулятор, скинув для этого с него клему «-». (Как обесточить аккумуляторную батарею.
- Затем подобравшись к катушке зажигания, отсоедините от её центральной части, один единственный высоковольтный провод.
- Далее с помощью гаечного ключа отверните две боковых гайки, которые удерживают кончики проводов, на боковой части катушки.
- Следом когда гайки будут откручены, снимите оба боковых провода с катушки.
- А в завершение операции отверните две боковых гайки, крепления самой катушки зажигания к кронштейну.
- И после чего снимите катушку, с двигателя автомобиля.
Видео о том, как проверить модуля зажигания мультиметром
Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.
Рекомендуем прочитать:
Неисправность дроссельной заслонки ваз 2114, симптомы, где расположен, причины неисправности
Система охлаждения на ваз 2110, 8 и 16 клапанов, принцип работы, основные неисправности
Реле стартера ваз 21 12 где находится
Ваз 2107 как поменять дворники на
В пробках греется двигатель ваз 21124, причины, признаки перегретого двигателя, что делать
Какие поставить стойки на ваз 2110, лучшие производители, краткий обзор
ВАЗ 2107 сломалась полуось, для чего нужна, конструкция, характеристики, замена
Не работают стеклоподъемники на ваз 2115 причины
Модуль зажигания ваз 2110 ремонт своими руками
Прежде чем вести речь непосредственно про восстановление модулей зажигания, устанавливаемых на ваз 2110, ваз 2114, ваз 2114 и пр., имеет смысл вспомнить про принцип работы системы зажигания, используемой на данных моделях автомобилей.
Традиционно в системах зажигания указанных автомобилей устанавливаются модули, состоящие из двухканального электронного коммутатора, предназначенного для управления двух катушек зажигания. Что касается самого контролера, то он управляет зажиганием на основе информации о текущем режиме работы двигателя, получаемой от соответствующей группы датчиков. В связи с тем, что цилиндры двигателя объединены попарно (1-4 и 2-3), образование искры создается в двух цилиндрах одновременно: в цилиндре на этапе сжатия – рабочая искра, а в цилиндре с тактом выпуска – холостая искра. Ниже приведена типовая схема модуля зажигания ваз 2110, где на контакт D подаётся питающее напряжение +12В, а на контакты А и В поступают управляющие сигналы с контроллера.
Отдельного упоминания заслуживают типичные отказы модуля зажигания, которые могут проявляться в провале оборотов двигателя при резком нажатии на педаль газа, общей потери мощности, подергивании автомобиля во время разгона и пр. В качестве предварительной диагностики модуля зажигания можно выполнить ряд несложных проверок:
- выкрутите и осмотрите свечи – если модуль зажигания (МЗ) обеспечивает низкую мощность искрообразования, то на свечах будет черный нагар;
- отсоедините от МЗ высоковольтные провода и при помощи омметра замерьте сопротивление между 1-ым и 2, 3, 4-ым выводами модуля. Показания должны быть в пределах 5,5 — 6,5 Ком. Слишком низкое сопротивление может свидетельствовать о наличии короткого замыкания во вторичной обмотке.
При такой и прочих неисправностях модуль зажигания подлежит замене, однако практика показывает, что, во многих случаях, этот далеко не самый дешевый блок удается успешно отремонтировать. Для выполнения ремонта модуля зажигания необходимо выполнить следующие технологические операции.
Прежде всего, следует отделить от модуля алюминиевую пластину, расположенную с задней стороны модуля. Сделать это можно при помощи обычной отвертки, предварительно зажав модуль в тиски. Как правило пластина отрывается без особых усилий. Вместе с ней отрываются и достаточно слабые провода соединяющие трансформатор с внутренним разъемом (кстати, низкая надежность пайки этих проводов и является причиной большинства отказов модуля)
Обращается внимание, что некоторые внутренние соединения на плате выполнены также очень тонкими проводами и следует быть аккуратным, чтобы их не оборвать
Внутренний объем модуля заполнен желеобразным герметиком, который легко удаляется щеткой с достаточно жесткой щетиной. На самой же плате хорошо видны основные элементы, а именно два транзистора, две коммутирующие микросхемы, а также несколько резисторов и конденсаторов.
Как уже упоминалось выше, чаще всего к неисправности МЗ приводят обрывы соединительных проводов между платой модуля и его корпусом, соответственно и ремонт будет заключаться в восстановлении всех электрических соединений (с заменой проводов на более надежные).
Необходимо учитывать, что внутренние контакты МЗ выполнены из алюминия, поэтому для их пайки следует заранее позаботиться о наличии специального флюса. Определенную сложность представляет припаивание проводов к выводам транзисторов (пластина рассеивает тепло паяльника).
Как бы то ни было, но при некотором старании и терпении пайка вполне возможна и выполняется она следующим образом:
- В первую очередь новые провода припаиваются к плате. Старые проводки лучше полностью удалить. Для облегчения пайки (исключения теплового рассеивания) пластину можно разогреть на электроплитке;
- На втором этапе провода припаиваем к контактам самого модуля, стараясь, чтобы соединительные провода были как можно короче;
- Места пайки покрываем техническим лаком;
- После того, как лак высох, проверяем отремонтированный модуль на работоспособность;
- Если работа МЗ не вызывает нареканий, аккуратно заправляем внутрь его корпуса соединительные провода и скрепляем две половинки устройства обычным герметиком.
Отремонтированный таким образом модуль зажигания способен проработать еще очень долгое время.
Способы проверки модуля зажигания ВАЗ 2114
Есть несколько способов,с помощью которых можно узнать исправно ли работает модуль. Многие автолюбители задаются вопросом проверки модуля зажигания ВАЗ 2114, ведь существует несколько типов системы для этой модели. Поэтому не каждый из них подходит по строению и структуре. Первым из этих вариантов является довольно эффективным и часто используемым. Для начала необходимо использовать другой исправный модуль и попробовать запустить двигатель с его помощью, это поможет вам узнать наверняка, сломан ли прежний.
Однако стоит учитывать и то, что есть разные виды модулей для данного типа автомобиля, поэтому нужно использовать тот, который подойдет. Если с другим модулем двигатель не будет работать исправно, значит требуется заменить старый. Если проблема все-таки в поврежденных проводах, то существует большой риск испортить другую комплектующую. Чтобы предотвратить такую ситуацию, перед проверкой нужно осмотреть провода на наличие повреждений.Однако для этого нужно знать, как прозвонить модуль зажигания, чтобы убедиться в нормальной работе и функционировании проводов.
Модуль зажигания ВАЗ 2114
Использование мультиметра
Все что для этого требуется это использовать мультиметр, который установлен в режим вольтметра. После чего требуется рассоединить модуль зажигания и катушку. Далее нужно провести некоторые манипуляции с контактами под названием «А» и массой двигателя. Попробуйте завести двигатель и посмотреть на показатели мультиметра. Они не должны превышать 12 В. Подобные действия проведите и со вторым контактом. Другие показатели помимо указанного могут быть следствием неисправности или обрыва высоковольтных проводов. Однако в некоторых случаях ток может не поступать или поступать, но в маленьких количествах потому что перегорел предохранитель.
Стоит отметить, что в данной модели транспортного средства три предохранителя, которые запускают работу свечей зажигания. Поэтому чтобы исключить такой вариант необходимо проверить и исправность работы предохранителей. Ведь от каждой составляющей целого механизма зависит исправная работа двигателя.
В прочем для того чтобы выполнить проверку модуля зажигания мультиметром нужно убедится, что провода, по которым в модуль поступает высокое напряжение не содержат повреждений и трещин. Ведь это влечет порчу всего процесса диагностики.
Алгоритм диагностики
Все же перед проверкой модуля зажигания на ВАЗ-2114 стоит ознакомиться с алгоритмом действий, которые нужно совершить во время дальнейшей диагностики. К данному алгоритму относятся такие пункты как:
- по высоковольтной цепи производится проверка модуля зажигания на наличие обрывов;
- производится осмотр и проверка методом подергивания, постукивания (подобным способом чаще всего пользуются автолюбители, чтобы проверить исправность частей и составляющих механизма).
В случае с первым пунктом берется мультиметр, настроенный на определение сопротивления. Поскольку в катушке зажигания соединения являются параллельными, то сопротивление, которое есть между ними должно находиться на определенном уровне. В противном случае, когда показатели отличаются, это может значить, что произошел обрыв. В этой ситуации модель не подлежит ремонту и ее следует заменить. Для второго пункта подобные действия являются нормой, несмотря на то, что звучит это слегка не серьезно.
Однако после этих процедур есть вероятность, что комплектующая начнет функционировать, хоть и на небольшой промежуток времени. Все же после этого нужно пойти в специализированный магазин для автотранспортных средств и купить новую комплектующую.
Чтобы избежать таких ситуаций, необходимо делать регулярный осмотр своего передвижного транспортного средства. Также проводить проверки для того, чтобы убедиться в исправности важных деталей двигателя, таких как модуль зажигания. Ведь именно благодаря ему ваш автомобиль стабильно заводится и ездит. Чаще всего, специалисты, работающие в автомагазинах, могут проконсультировать клиентов по интересующим их вопросам, а также предоставить рекомендации в выборе деталей.
Проверка катушки зажигания на предмет неисправностей
Какие же неисправности катушки зажигания ВАЗ 2106 можно определить методом проверки? Если исключить такие дефекты, как неустойчивый контакт изделия с электропроводкой вследствие слабых креплений, то основной неисправностью катушки зажигания является слабая искра, которая не может «пробить» зазор больше, чем 5 мм. Рабочая катушка зажигания в исправном состоянии должна «пробить» зазор около 15 мм. В ином случае, «бобина» считается неисправной.
Обычная проверка катушки зажигания проводится на изделии, находящемся в электрической цепи транспортного средства. Основная цель проводимых мероприятий – замер показателей сопротивления катушки зажигания ВАЗовской «шохи», а именно – измерения величин резистентности всех обмоток и изоляционного сопротивления на массу.
Порядок работы:
- Отсоединяем отрицательный провод от АКБ.
- Снимаем элементы электропроводки от выходных контактов катушки.
- Для проведения работ по ремонту необходимо обзавестись набором обычных слесарных инструментов, мегомметр или другой аналогичный прибор.
- Проводим измерения сопротивления обмотки первичного типа, для этого контакты мегомметра подсоединяем к выводам низкого напряжения, которые следует почистить от загрязнений. Для изделий с номером 3122.3705 по номенклатуре сопротивление катушки зажигания должно составлять 0,43±0,04 Ом. Для изделий с номером 8352.12 по номенклатуре сопротивление катушки зажигания должно составлять 0,42±0,05 Ом.
- Затем тестируем сопротивление обмотки вторичного типа, т.е. концевик мегомметра подключаем на выход «Б» изделия, а другой вывод подсоединяем на контакт высокого напряжения. Для изделий с номером 3122.3705 по номенклатуре сопротивление катушки зажигания должно составлять 4,08±0,40 Ом. Для изделий с номером 8352.12 по номенклатуре сопротивление катушки зажигания должно составлять 5,00±1,00 Ом.
- И на финишной стадии необходимо протестировать изоляционное сопротивление на массу, т.е. первый выход мегомметра подсоединяем к корпусной части изделия, а второй по очереди к трем выводным контактам – 2 каналам низкого напряжения и 1 каналу высокого напряжения. Все измерения мегомметра должны быть не ниже 50 Мегаом. При иных показателях замеров требуется провести замену изделия.
Что касается катушки зажигания ВАЗ 2106 инжектор, то в моторах такого типа не применяется прерыватель-распределитель. Здесь используются 2 катушки зажигания, которые размещаются на крышке ГБЦ. Напряжение сети тестирует специальный контроллер. Применяются катушка зажигания с номерами по номенклатуре 3012.3705 или 406.3705.
Чаще всего эти изделия становятся неисправными по причинам перегрева или замыкания между витками обмоток, из-за эксплуатации силовой установки с чрезмерными в сторону увеличения зазорами свечей для искры или отсутствия контактов в сочленениях проводов высокого напряжения.
Проверка катушек без демонтажа проводится 2 способами. Для их проведения понадобятся мегомметр и набор ключей:
- Первый способ. Снимаем наконечник с рабочей свечи, устанавливаем в него в него другую свечу, подводим к корпусу блока и осуществляем пуск при помощи стартера. Если искра есть, то изделие исправно.
- Второй способ. Проверка осуществляется специальным прибором для диагностики наличия свечи. Отсоединяем от изделия высоковольтные провода высокого напряжения и подсоединяем прибор для диагностики. Проворачиваем коленвал агрегата с помощью стартера, при этом в устройстве разряда электроприбора должна показаться искра.
Проверка изделия путем измерения зазора провода высокого напряжения к «массе» не проводится, т.к. контроллер может стать неисправным.
Заправки
Назначение и принцип работы
Модуль зажигания ВАЗ 2110
Модуль зажигания современного автомобиля выполняет функцию генерации высокого напряжения для образования искры на свечах. Он состоит из двух катушек с замкнутым магнитопроводом и двухканального коммутатора. Иногда коммутатор выполнен в виде отдельного устройства, но в большинстве случаев его совмещают с электронным БУ двигателя. Внешне модули отличаются по числу проводов разъема подключения: модуль с коммутатором имеет 4 провода, а спаренные катушки – 3.
Модуль зажигания контролируется ЭБУ, который подает в нужный момент на обмотки его катушек постоянное напряжение в виде низковольтных управляющих сигналов. Конец сигнала является началом искры. Благодаря магнитной индукции, в момент подачи генерируется высокое напряжение, создающее искру на свече зажигания. Устройство располагают в подкапотном пространстве, его легко определить по высоковольтным проводам, идущих к свечам зажигания.

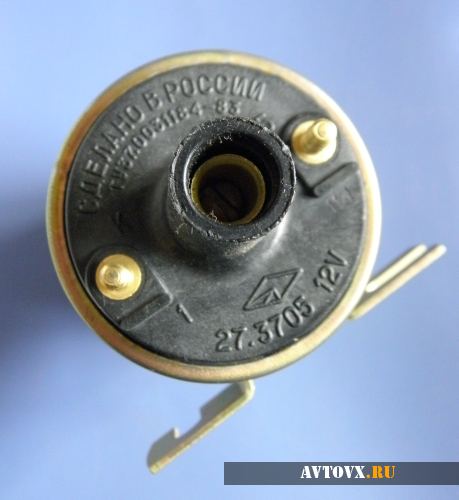

Катушка зажигания
Катушка зажигания является важной частью системы запуска транспортного средства. Без её применения не добиться старта мотора. Невозможно запустить двигатель без аккумулятора, так как не будет формироваться первая искра
Невозможно запустить двигатель без аккумулятора, так как не будет формироваться первая искра.
Устроена данная деталь достаточно просто, но время от времени, как и иные детали и элементы автомобиля, она выходит из строя. Причиной может стать неисправность или определённый заводской дефект. Стандартным пуском двигателя работа катушки не ограничивается. Если устройство внезапно выйдет из строя при уже работающем двигателе, это автоматически приведёт к его полной остановке.
Также советуем внимательно изучить статью нашего эксперта, в которой он рассказывает о том, как правильно выставить зажигание.
Знание ответа на вопрос, как проверить катушку зажигания – это простой и верный способ выявить неисправность детали и понять, требуется или нет его замена.
Назначение
Основным предназначением катушек зажигания является трансформация низковольтного электрического тока, который получается от аккумулятора или от генератора, в специальный электрический импульс с достаточно высоким напряжением. За счёт данного процесса в свечах зажигания вырабатывается необходимая для запуска двигателя искра.
Принцип работы
Принцип работы описываемого устройства достаточно прост. В первичную обмотку катушки осуществляется подача низковольтного напряжения, создающего магнитное поле. Иногда подобное напряжение полностью отсекается прерывателем, способствуя тем самым резкому сокращению магнитного поля и образованию в витках катушки зажигания оптимальной электродвижущей силы.
Согласно закону физики по электромагнитной индукции, показатель образующейся электродвижущей силы является прямо пропорциональным количеству витков контура. Именно по этой причине во вторичной катушке, где присутствует больше витков, появляется импульс высокого напряжения. Он проходит по высоковольтным проводам и подаётся к свече зажигания. Благодаря данному импульсу, который передаётся катушкой, между электродами свечи зажигания появляется искра, воспламеняющая воздушно-топливную смесь.
В более устаревших моделях авто напряжение от катушки зажигания передавалось к свечам посредством распределителя зажигания. Подобная схема не отличалась надёжностью, потому свечные катушки зажигания более современных авто объединены в специальную систему и распределены строго по одной на каждую свечу.
Виды катушек
На данный момент различается три основных вида катушек зажигания. Каждый из них характеризуется своими конструкционными особенностями и требует более внимательного рассмотрения:
- классические, которые используются на автомобилях с системами зажигания, где присутствует распределитель;
- двухвыводные – используются в системе стандартного зажигания с прямой подачей электрического напряжения;
- индивидуальные – в данной системе для каждой свечи предназначена одна катушка.
Все три вида схожи по своей конструкции, за исключением некоторых нюансов. Классический вариант состоит из двух обмоток – вторичной и первичной. Вторая при этом помещается внутрь первой. Разница между обмотками заключается в количестве витков используемой проволоки, а также в толщине провода.
Во внутренней части данных обмоток размещён сердечник, выполненный из ферромагнитного сплава. Каждая обмотка имеет по два вывода. У первичной они оба являются входными. У вторичной один вывод является выходным, а второй соединен с первичной обмоткой. Все перечисленные выше элементы помещены в герметичный корпус. Что касается выводов, то они выходят на крышку корпуса.
Двухвыводная катушка от классического варианта отличается присутствием двух сердечников – внутренний, который помещён в обмотки, а также внешний, что находится над ними. Вместо одного высоковольтного вывода вторичного варианта обмотки, у подобной катушки их всего два.
Что касается индивидуальной катушки, то она отличается тем, что сверху размещается не первичная, но вторичная обмотка. При этом высоковольтный вывод её подсоединён к специальному наконечнику, что надевается на вывод свечи.
https://youtube.com/watch?v=gn-cBQNAn9U
Все виды катушек являются неразборными и не подлежат ремонту. Данные элементы необходимо проверять и своевременно осуществлять замену
Это очень важно, так как обрыв или замыкание обмоток может стать причиной сбоев в работе, а также приведёт к полной неработоспособности двигателя
Ремонт
Устройство модуля зажигания достаточно сложное: в него входят одна или несколько катушек, плата, контакты и провода. Их всех вышеназванных элементов ремонту поддаются только контактные соединения, в некоторых случаях возможна замена деталей (транзисторов, катушек).
Модуль с целью проведения ремонта демонтируют и вскрывают. Для этого понадобятся:
- Торцевые ключи с головками на 1, 13 и 17.
- Шестигранник на 5.
- Отвертка.
- Паяльник.
- Флюс для алюминия.
- Многожильный провод.
- Лак для ногтей.
Вскрытие модуля зажигания
Ремонт модуля зажигания производится в следующем порядке:
- На снятом устройстве открывают корпус, поддев его отверткой.
- Убирают силиконовую пленку, покрывающую плату.
- От ВВ контактов убирают весь алюминий.
- На плате взамен всех демонтированных старых припаивают новые провода. Для этого поверхность коллектора очищают от налета, после плату нагревают до 180 о С (о наступлении нужной температуры даст знать характерный запах). В процессе пайки концы проводов подсоединяют к модулю.
- По окончании операции все контакты, плату и модуль замазывают лаком для ногтей.
- Устройство собирают в обратном порядке, устанавливают на автомобиль и запускают двигатель. В случае нормальной работы модуль зажигания заклеивается герметиком намертво, при этом провода заправляются внутрь полости таким образом, чтобы по краям они не оказались зажатыми пластиной.
Если устройство не заработало, то поломку внутри модуля следует искать более тщательно. Может быть из строя вышел транзистор, электронный компонент или произошел обрыв в катушке. Такой ремонт имеет смысл только в том случае, если его цена будет существенно ниже стоимости новой детали.
Схема подключения магнитного пускателя
Магнитный пускатель – это электромагнитное комбинированное устройство низкого напряжения для распределения и управления, предназначенное для выполнения пуска и разгона различных электродвигателей. При этом обеспечивается их непрерывная работа, выключение питания и защита от перегрузок.
Основой устройства является контактор, дополненный группой контактов для пуска, тепловым реле и плавкими предохранителями. Подключение электромагнитного пускателя позволяет управлять питанием магнитной катушки, включение и отключение которой осуществляется замыканием и размыканием цепи питания.
Диагностика
Распознавание неполадок, увы, важная часть в жизни каждого автомобилиста. Если что-то поломалось, реагировать надо ему и только ему. Прислушиваться к работе машины, пожалуй, важнее всего. Ориентируясь приблизительно в ее деталях – не проблема угадать, что не так. Чем дольше человек управляет машиной, тем меньше он полагается на интуицию. Но не в том смысле, что у него начинает получаться разбираться в поломках. Не угадав один раз, второй раз, все реже водитель доверяет себе. В чем причина? Их много.
Иногда все проще. Многие люди откровенно побаиваются своего автомобиля и не только его, другой техники тоже. Бывает сложно залезть под капот, снять крышку, планку и тому подобное. А все потому, что хочется чувствовать себя хозяином положения, чтобы техника работала самостоятельно, как и было обещано в рекламе. Когда становится понятно, что одна из деталей неисправна, появляется чувство растерянности. Но вечный двигатель не изобретен. Новые аппараты и конструкции – атрибут динамики 21 века. Ими надо пользоваться все более уверенно. Не за горами тот день, когда у каждого человека будет так называемый умный дом. Как там все отремонтировать, если модуль зажигания ВАЗ-2110 починить все никак не получается? Это очень простой элемент.
Считается, что ключ должен поворачиваться, затем должна проскочить искра и завестись мотор. Иногда все не совсем так. На модуль зажигания подумать хочется. Уверенности нет.
Распространенные поломки
Процесс диагностики возникновения неполадок не является какой-либо серьезной проблемой. Безусловно, это касается тех владельцев авто, которые хотя бы немного понимают в электротехнике и умеют пользоваться мультиметром. В том же случае если необходимые познания отсутствуют, то рекомендуется обращаться к квалифицированным специалистам, имеющим опыт работы. Стоит сказать, что проверка катушки зажигания ВАЗ-2110 (8 клапанов)при помощи такого устройства как мультиметр позволяет предоставить нужный результат проверки.
Спешить с выполнением ремонтных работ не нужно. Дело в том, что проблема может заключаться вовсе не в данном элементе. Прежде чем осуществить проверку модуля зажигания, необходимо получить консультацию у квалифицированного специалиста и как следствие, выполнить проверку транспортного средства. При этом на выполнение данной процедуры, скорее всего вы потратите денежные средства и свое время. Перед проверкой блока зажигания, следует убедиться в том, что все другие системы двигателя функционируют, так как нужно.
Нередко, в транспортном средстве появляются появляться поломки, которые в последствие исчезают сами по себе. Индикатор не фиксирует подобные сбои. В свою очередь если говорить про контроллер, то в нем они остаются. Если попробовать выполнить чтение возникающих ошибок при помощи тестера, он не сможет определить их.
Какие существуют признаки выхода из строя более-менее ясно. Говоря же про причины появления проблем, то прежде всего, к ним можно отнести:
- Контакты, которые были загрязнены.
- Достаточно плохое крепление массы.
- Появление помех имеющих электронный характер.
