Как самостоятельно заменить внутреннюю гранату на автомобилях ВАЗ

ШРУС (шарнир равных угловых скоростей) — механизм, позволяющий передавать крутящий момент между несоосными валами. Устройство активно используется на автомобилях переднеприводной компоновки. На каждом валу, выходящем из коробки передач их два — внутренний и внешний. Ремонт невозможен, при поломке узла его меняют в сборе.

В каких случаях требуется замена внутреннего шруса

Замена внутреннего ШРУСа на переднеприводных автомобилях ВАЗ требуется при наличии следующих признаков:

• Хруст и стуки при движении и разгоне по прямой;
• Вибрация и толчки при переключении передач;
• Значительный люфт при пробе рукой;
• При полном выходе «гранаты» из строя — невозможность дальнейшего движения автомобиля.

Основной причиной неисправности «гранаты» ВАЗ является попадание воды и грязи через отверстие в порванном пыльнике. Вторая возможная причина поломки — резкое нажатие на «газ» при полностью выкрученных колесах, правда в этом случае рискуете убить внешнюю а не внутреннюю гранату.

Обязательно почитайте

Помимо вышесказанного, замена внутреннего ШРУСА на моделях ВАЗ—2110 и прочих, может понадобиться при низком качестве установленного ранее шарнира.

Замена внутреннего ШРУСа своими руками

Процедура замены «гранаты» одинакова для всей переднеприводной линейки ВАЗ, начиная с 2108, и заканчивая ВАЗ-2115, «калина», «приора», «гранта». Перед тем, как снять внутренний ШРУС, с КПП сливают масло. Далее действуют по следующему алгоритму:

1. Расконтривают и выкручивают ступичную гайку. Чтобы облегчить работу, на ключ следует надеть отрезок трубы длиной около 1 метра.
2. Нужную сторону автомобиля вывешивают на домкрате или подъемнике.
3. Снимают колесо.
4. Вынимают шайбу, расположенную под местом установки ступичной гайки.
5. Отсоединяют рулевой наконечник.
6. Производят извлечение ШРУСа из ступицы.
7. Поддев монтировкой, извлекают привод и внутренний шарнир из КПП.

На заметку: при одновременном удалении обоих приводов на их место следует установить подходящую по размеру оправку.

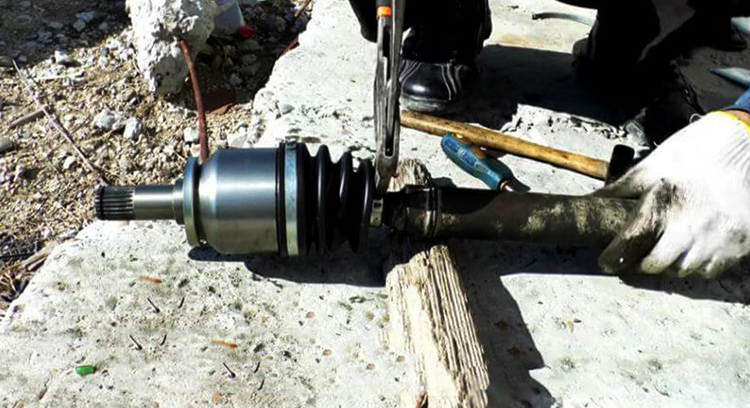

Как поменять «гранату» при снятом приводе? Для этого вал зажимают в тисках, ослабляют хомуты и снимают пыльник. После этого ударами молотка сбивают шарнир со шлицов.

Новый ШРУС следует набивать, нанося легкие удары молотком по его торцу. Для этого лучше использовать деревянную киянку. Предварительно «гранату» набивают специальной смазкой.

Перед установкой нового шарнира равных угловых скоростей необходимо очистить его посадочное место от старой смазки и установить новый пыльник. Сборка проводится в обратной последовательности.

Ремонт считается оконченным после успешных ходовых испытаний. При этом со стороны привода не должно быть никаких посторонних звуков во всех режимах движения автомобиля.

Замена и ремонт пыльника

Пыльник без снятия гранаты поменять можно при наличии специального оборудования. Его работа продемонстрирована на видео.

Если такого приспособления у вас нет, для снятия и замены необходимо произвести вышеописанную процедуру по извлечению привода и демонтажу шарнира. Процедура необходима при наличии на пыльнике даже мелких сквозных повреждений.

Временный ремонт пыльника ШРУСа можно произвести, не снимая его с автомобиля. Для этого необходимо тщательно зачистить и обезжирить повреждение, после чего заклеить его кусочком резины и клеем на основе цианокрилата (суперклей).

На заметку: экспресс-ремонт является временной мерой. Замена пыльника внутреннего шарнира может быть ненадолго отложена, но не отменена полностью. Обычно подобные методы ремонта используют, чтобы добраться до ремонта.

Ремонт ШРУС

Как было сказано выше, шарнир не подлежит ремонту. Условно к числу ремонтных мероприятий можно отнести промывку «гранаты» после езды с поврежденным пыльником.

Промывку производят тогда же, когда осуществляется замена поврежденного пыльника на гранате. Шарнир аккуратно сбивают с вала, осматривают на предмет повреждений и тщательно отмывают от попавшей грязи и смазки в бензине или керосине.

После промывки узел набивают смазкой и монтируют на место, предварительно установив пыльник. Процедура имеет смысл только в том случае, если явных признаков неисправности шарнира не возникало.

Хрустящая или стучащая деталь однозначно нуждается в замене, поскольку на рабочих поверхностях внутренней обоймы образуется выработка, и остановить разрушение уже не представляется возможным. Дальнейшая эксплуатация автомобиля может оказаться опасной для водителя и других участников дорожного движения.

Замена внутренней гранаты ВАЗ-2114 фото ШРУСа и видео

Граната или ШРУС – деталь автомобиля, которая передает крутящий момент из двигателя и КПП на колеса автомобиля. Замена этого элемента на ВАЗ-2114 достаточно сложная процедура и требует определенных навыков и умений. Эта статья расскажет, как правильно заменить ШРУС на автомобиле, а также как подобрать необходимую запасную часть.

Видео по замене на переднеприводном семействе ВАЗ 2113-2114-2115

Видеоматериал расскажет, как заменить гранату на автомобиле, а также поведает об особенностях и нюансах.

Процесс замены гранаты подробно

Внутренняя граната

Для начала, перед тем, как начинать непосредственно процедуру замены необходимо определиться с инструментарием. Итак, что же понадобится при замене внутренней гранаты: вороток и головки 13-17, а также 30; ключи 17 и 19; домкрат; лампа; плоскогубцы; шрусовая смазка; баллонный ключ; и непосредственно сама запасная часть.

Поехали!

Теперь, когда все собрано, можно приступить к процедуре замены:

1. Демонтируем нижнюю защиту двигателя.
2. Сливаем масло с КПП.
3. При помощи баллонного ключа демонтируем колесо.
4. Головкой на 30 выкручиваем гайку крепления наружного ШРУСа.

   Откручиваем гайку крепления шруса к ступице

5. Поддомкрачиваем автомобиль.
6. Отсоединяем шаровую опору от ступицы.

   Откручиваем крепления и выводим с кулака шаровую опору

7. Вытаскиваем ШРУС со ступицы.

   Проводим демонтаж ШРУСа со ступицы

8. Под капотом, с помощью монтировки, вытаскиваем внутренний ШРУС с КПП.

   При помощи ломика вынимаем с посадочного крепления внутренний ШРУС

9. Теперь, можно вытянуть валовый привод наружу, в сборе с грантами.
10. Для удобства зажимаем в тиски.

    Привод в сборе

11. При помощи плоскогубцев снимаем хомут пыльника.

    Откручиваем хомут пыльника, чтобы освободить доступ к гранате

12. Снимаем пыльник.
13. Вынимаем гранату.

    Демонтаж гранаты

14. Установка проводится в обратном порядке, со сменой всех расходных материалов. В пыльник необходимо поместить шрусовую смазку.

    Смазка ШРУС LUXE

Оригинал

2108-2215056 – оригинальный каталожный номер внутренней гранаты для ВАЗ-2114. Средняя стоимость составляет – 2000 рублей. На посадочные места креплений становится легко и не требует доработок.

Аналоги

Граната в сборе с пыльником и хомутом производства «ХОЛА»

Кроме оригинальных запасных частей, на автомобильном рынке можно найти достаточно много аналогов, которые по качеству и цене ничем не уступают оригиналу. Все они сертифицированы и рекомендованы для установки на данный автомобиль. Итак, рассмотрим, какие аналоги можно устанавливать на ВАЗ-2114:

Weber	CVJ 2110-1	1500
Master-sport	400952-ST-SET/5/-MS	1500
LPR	KLD823	1600
SCT	RT 209	1800
Fenox	CV16007	2100
Fenox	CV16007E7	2300

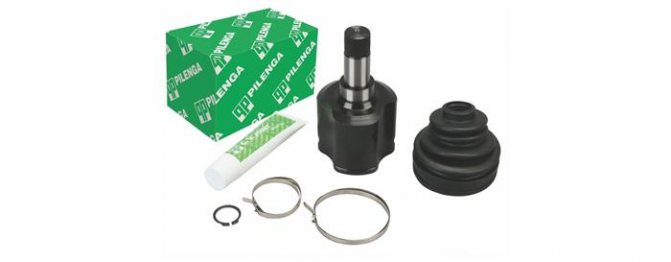

Pilenga	CV-P 2 001 K	2400
LYNXauto	CI-4602	2500
Coram	KCVJ012	2500
Hola	CV018	2700
Torque	VN-3837	2800
Profit	2810-1028	3000
Ruville	77203S	3700
Patron	PCV1658	4000
Finwhale	FJ-228	4000
Mapco	16081	4000

Трипоидная граната. Говорят, что они дольше ходят!

Некоторые владельцы ВАЗ-2114 рекомендуют к установке трипоидные гранаты.

Замена внутренней гранаты на ВАЗ-2114, как оказалось не, так и страшно, а тем более реально сделать своими руками. Для этого необходимо желание и минимальный набор инструментария

Стоит обратить внимание на то, что к выбору детали необходимо подходить серьезно, поскольку если она сломается в дороге, то движение продолжать не получить

Способы выявить неисправность внутреннего ШРУСа

Оба ШРУСа – это звенья одной цепи, но внешний выходит из строя гораздо чаще и быстрее. Обусловлено это тем, что нагрузки и углы поворотов шарнира на ступице гораздо больше. Описанные выше признаки поломки в больше степени относятся к наружным шарнирам.

В отличие от наружного, внутренний ШРУС может подавать звуковые сигналы о неисправности в прямолинейном движении. Особенно чётко сигнализирует шарнир о необходимости замены при преодолении ям, канав, сугробов. Изношенный шарнир будет иметь значительный люфт при проверке вала рукой, а окончательно убедиться в том, что замена ШРУСа ВАЗ 2114 или ВАЗ 2115 необходима, можно, если приподнять машину на подъёмнике.

Включение первой передачи позволит вращать колёса в подвешенном состоянии, когда внутренний ШРУС значительно искривляется, тогда и проявляется тот самый шарнирный «хруст». А это означает: пора ехать в автомагазин за ремкомплектом ШРУСа, и приступать к его замене.

Для работы нам понадобится:

• два гаечных ключа «на 17», ключ «на 19» и «на 12»;
• универсальный ключ, предназначенный для снятия колеса «на 30»;
• съёмник для выпрессовки рулевого наконечника;
• домкрат;
• кусок провода или верёвки;
• смазка (ШРУС-4 или её аналог);
• молоток и плоскогубцы;
• новый внутренний ШРУС (Lada 21082215056 или аналоги LYNX CI4601, FINWHALE FJ228, SCT RT209 ).

Средняя стоимость ШРУСа на ВАЗ 2115 будет 1300 руб. (цена на весну 2017)

1

Затягиваем ручной тормоз, включаем первую передачу и подставляем под колеса «башмаки».

2

Отворачиваем ключом «на 30» гайку подшипника передней ступицы.

3

Поддомкрачиваем автомобиль.

4

Затем откручиваем и снимаем колесо.

5

Подставляем колесо под автомобиль…

6

… и опускаем автомобиль, для придачи ему большей устойчивости.

7

Ключом «на 17» откручиваем два болта крепления тормозного суппорта. Один в верху.

8

И один внизу.

9

Берём плоскую отвёртку и разводим тормозные колодки.

10

Снимаем тормозной суппорт вместе с колодками и установочной скобой (держателем).

11

Подвязываем конструкцию так, чтобы она не висела на тормозном шланге.

12

Ключом «на 19» откручиваем гайку рулевого наконечника.

13

Устанавливаем съёмник для выпрессовки рулевого наконечника с поворотного рычага.

14

И выпрессовываем рулевой наконечник.

15

Ключом «на 17» откручиваем два болта шаровой опоры.

16

Отворачиваем до конца гайку подшипника ступицы и снимаем шайбу.

17

Отворачиваем крепление шаровой опоры к поворотному кулаку и выводим ШРУС из отверстия подшипника.

18

Рывком выдёргиваем вал с гранатами.

19

Если не выходит с коробки, помогаем отвёрткой.

20

Если не сливали масло из коробки, то можно заткнуть отверстие ветошью, чтобы масло не вытекало.

21

Пассатижами за выступ разжимаем большой хомут и, поддев отвёрткой, разъединяем его.

22

Снимаем остатки пальника со ШРУСа.

23

Аналогично разъединяем малый хомут. Сдвигаем чехол по валу.

24

С помощью молотка выбиваем старый ШРУС из вала привода колёс.

25

Ветошью очищаем вал от старой смазки.

26

Снимаем старое стопорное кольцо с вала.

27

Надеваем новый пыльник.

28

Надеваем новое стопорное кольцо.

29

Достаём новый ШРУС.

30

Выдавливаем в полость шарнира 80 см3 смазки (ШРУС-4) или его аналог.

32

Устанавливаем на вал новый ШРУС.

33

Приставляем выколотку из мягкого металла к торцу гранаты…

34

…с помощью молотка забиваем шарнир на вал.

35

Поддев отвёрткой пыльник, натягиваем его на ШРУС.

36

Устанавливаем хомут, чтобы конец застёжки хомута был направлен против хода движения авто.

37

Обжимаем хомут плоскогубцами.

38

Аналогично устанавливаем малый хомут.

39

Устанавливаем новое стопорное кольцо на ШРУС.

40

Вынимаем ветошь, вставляем вал с гранатой в коробку.

41

Собираем всё в обратной последовательности.

Какой внутренний ШРУС лучше

В настоящее время можно говорить о двух основных разновидностях внутренних шарниров – шестишариковых ШРУСах Рцеппа и трипоидных шарнирах равных угловых скоростей. Ответить на вопрос, какой внутренний ШРУС лучше, можно, познакомившись поближе с характеристиками обоих.

1. Шрус с шариковыми подшипниками.

Конструктивно деталь состоит из корпуса с ведомым валом (цапфой), внутри которого расположена обойма (кулак). Внутренняя поверхность корпуса и внешняя сторона обоймы дополнены направляющими канавками, по которым перемещаются 6 шариков, удерживаемых с помощью сепаратора.

Шлицевая часть приводного вала вставлена в центральное отверстие кулака. Чтобы защитить ШРУС от негативного воздействия окружающей среды, его заполняют смазкой и закрывают герметичным резиновым или силиконовым пыльником. Шариковые ШРУСы заполняют густыми смазками, содержащими дисульфид молибдена.

Для небольшой по размерам конструкции с шестью шариками характерны высокая надежность и износоустойчивость. Нагрузка распределяется на большую контактную площадь, поэтому внутренний ШРУС может передавать крутящий момент высокой интенсивности без негативных последствий для узла.

Думая о том, какой внутренний ШРУС лучше, учитывайте, что для шарикового узла характерен значительный угол поворота сепаратора, минимальный люфт между элементами, низкие вибрационные нагрузки при старте автомобиля.

Внутренний шариковый ШРУС с прямыми канавками характеризуется:

• углом изгиба, достигающим 22°;
• максимальным осевым перемещением – до 50 мм.

Для внешнего ШРУСа с радиусными канавками характерны:

• угол изгиба, достигающий 54°,
• конструктивная невозможность осевого перемещения.

2. Трипоидный шрус с игольчатыми подшипниками.

Зачастую современные автомобили оснащаются трипоидными внутренними ШРУСами.

Они состоят из корпуса, внутри которого размещена трехлучевая вилка, напрессованная на шлицы ведомого вала. Зубцы вилки заканчиваются тремя рабочими роликами, перемещающимися по канавкам корпуса во время поворота или осевого смещения узла.

Чтобы защитить трипоидные шарниры от износа и задиров, пользуются специальными синтетическими смазками, в составе которых отсутствуют твердые добавки.

Игольчатые подшипники повышают износостойкость трипоидов, уменьшают потери от трения элементов в ШРУСе.

Выбирая, какой внутренний ШРУС лучше, ознакомьтесь с характеристиками трипоидных шарниров:

• угол изгиба, достигающий 18°;
• возможность максимального осевого перемещения на 55 мм;
• вибрации ДВС и трансмиссии компенсируются более чем на 60 %.

Кроме того, для этого типа шарниров невозможен одномоментный выход из строя, не позволяющий автомобилю продолжить движение. Это следует учесть любителям езды по бездорожью. Даже услышав громкий хруст и почувствовав вибрации, свидетельствующие об аварийном состоянии шарнира, водитель сможет доехать до сервиса своим ходом.

Рекомендуем

«Какие дворники лучше – каркасные или бескаркасные: нюансы выбора» Подробнее Мнения специалистов относительно того, какой внутренний ШРУС лучше – трипоидный или шариковый, разнятся, однако же большинство склоняется к тому, что наибольшей эффективностью обладает трипоидный узел, благодаря таким качествам, как:

• надежность и долговечность, невозможность одномоментного выхода из строя;
• увеличенное продольное перемещение по сравнению с шариковым, благодаря чему повышается компенсация нагрузок;
• лучшее противодействие нагрузкам при повороте внутреннего ШРУСа на значительный угол;
• большая устойчивость к скручиванию;
• повышенный КПД, достигаемый за счет малых потерь при осевом перемещении и игольчатых подшипников;
• простота монтажа, замены и обслуживания, обусловленных достаточным количеством пространства в месте расположения ШРУСа;
• возможность замены однотипными шарнирами;
• меньшее количество элементов, обеспечивающее более дешевое производство.

Войти

Уже зарегистрированы? Войдите здесь.

Сейчас на странице 0 пользователей

Нет пользователей, просматривающих эту страницу.

Перед тем, как рассмотреть основную тему статьи — какие гранаты лучше на ваз 2114, следует сначала разобраться, что из себя представляет данная деталь. Шрус (по-другому называемый гранатой из-за его характерной формы) — это элемент передней подвески автомашины, отходящий от ступицы каждого из колес. Он имеет продолговатую форму с утолщением на конце. Основное его назначение — это передача момента вращения на максимальных углах поворота (достигающих 70 градусов).

Что же касается срока его эксплуатации, то можно отметить, что изначально шрусы создавались как элементы с очень большим сроком службы (в некоторых случаях равным сроку службы самой автомашины). Но, на практике повреждения гранаты случаются довольно часто, и основная причина этого — износ или трещины на пыльнике шруса, благодаря чему внутрь попадают пыль и грязь, нарушающие целостность конструкции и вызывающие ее повреждение.

Проверить повреждение гранаты довольно просто — нужно лишь максимально вывернуть колеса автомашины в любую сторону и осмотреть подвеску. В случае, если пыльники повреждены (то есть имеют трещины или разрывы), следует немедленно их заменить. А в ситуации, когда во время движения слышны скрежет или другие посторонние шумы, исходящие от подвески, можно сделать выводы о повреждении гранаты и выходу ее из строя.

В таком случае продолжать движении категорически не рекомендуется — во-первых, это очень опасно и может привести к дорожным происшествиям, а во-вторых — езда при неисправном шрусе может повлечь за собой поломку ряда других деталей и механизмов, в результате чего общая стоимость ремонта значительно возрастет.

Причины и признаки неисправности ШРУСа на ВАЗ 2115

Самые распространенные причины:

• низкое качество ШРУСов, установка подделок или бракованных запчастей;
• отсутствие или плохое качество смазочных материалов;
• повреждение пыльника и попадание в механизм абразивного мусора или воды;
• агрессивный стиль езды и отвратительное состояние дорожного покрытия.

Один из признаков замены ШРУСа ВАЗ 2114 — это появление характерного «хруста». Такой звук могут издавать только шарики, которые перекатываются по канавкам, т.к. имеют слишком большую выработку. Работа в тесном соприкосновении под постоянной нагрузкой неизбежно ведет к изменению свойств трущихся деталей, их размеров, образованием выработки.

Там, где нет тесного соприкосновения этих элементов и появляется посторонний шум. Звук может появляться в любой момент, но обычно это происходит при поворачивании, резком ускорении, преодолении препятствий. Существуют и другие признаки, указывающие на неисправность шарниров:

• несильные рывки при трогании автомобиля или изменении динамики;
• люфт вала, расположенного между ШРУСами, при попытках двигать его в различных плоскостях.

Факторы, влияющие на прайс

Чтобы купить выгодно качественную гранату на ВАЗ 2114, нужно обойти немало мест продажи автозапчастей. При сравнении стоимости на данную запчасть у водителей-новичков возникает вопрос, почему ценовой диапазон на ШРУС такой широкий. Дело в том, что продавцы при формировании стоимости учитывают такие факторы:

• Состояние.
• Разновидность.
• Качество.
• Оригинальность.
• Место приобретения.
• Популярность реализующей фирмы.
• Бренд.
• Необходимость доставки, замены автодетали.

В продаже есть такие виды ШРУСов:

1. Наружные, которые устанавливаются в ступицу и передают вращение с оси приводного вала на колеса.
2. Внутренние, передающие вращение от КПП на привод колес.

По типу конструкции автогранаты могут быть следующих видов:

• Триподные. Для передачи крутящего момента применяются сферические ролики. Эти элементы находятся на пальцах опоры.
• Шариковые. Состоят из шариков, сепаратора и канавок. Передача крутящего момента осуществляется за счет перемещения шариков по канавкам.
• Спаренные карданные. Они состоят из двух соединенных между собой карданных шарниров.
• Кулачковые. Представлены фасонными дисками и вилками. Кулачковые гранаты способны выдерживать большие нагрузки.

Также гранаты могут быть по состоянию:

1. Новыми.
2. Б/у, восстановленными.
3. Старыми, требующими незначительного ремонта.

• Оригинальные.
• Неоригинальные автогранаты на ВАЗ 2114.

Последние выпускаются под такими марками:

По тому, где была совершена покупка, граната может быть:

Параллельное подключение — схема

Замена внутреннего и наружного ШРУСа на ВАЗ 2114

Стуки в ходовой – частые спутники жизни владельцев ВАЗ 2114. Множество элементов, способных вызывать стук, плохие дороги, некачественные детали могут быть причиной посторонних шумов в подвеске. Распространенный источник проблемы – шаровый распределитель угловых скоростей, или ШРУС (граната).

Процесс замены детали несложен, поэтому поменять ее можно и своими руками. Часто задают вопрос, какой ШРУС для ВАЗ 2114 лучше: обычный или трипоидный. Среди самых распространенных доводов: трипоидный надежнее, но гудит и вибрирует на высоких скоростях. Обычный менее надежен, но машина лучше управляется на высокой скорости. Впрочем, можно встретить и противоположные мнения и доводы на этот счет.

Однозначного ответа, какой тип лучше, нет. Эксплуатация в жестких условиях показала, что принципиальной разницы в ощущениях от езды и надежности нет. Главное, купить качественную гранату из хорошо закаленного металла, правильно ее установить и следить за сохранностью пыльников.

Схема разборки шруса ВАЗ 2114

Причины неисправности

Среди основных причин поломки ШРУСа:

• металл и смазка низкого качества;
• недостаточное количество смазки;
• разрыв пыльника, попадание грязи.

ШРУС – подвижный элемент, поэтому при движении нагревается. Нехватка смазки или отсутствие у нее нужных свойств приводят к износу шарниров и появлению посторонних звуков. Из-за разрыва пыльника в гранату попадает грязь, твердые частицы вредят подвижным элементам.

Диагностика неисправности

В ВАЗ 2114 2 наружных и 2 внутренних ШРУСа. Сначала необходимо определить, какой из них стучит. Оптимальной будет проверка на стенде для диагностики подвески. Если это невозможна, возможна диагностика на слух.

На неисправность гранаты в ВАЗ 2114 указывают два признака:

• звук напоминает хруст;
• проявляется он обычно при поворачивании.

Самый простой и достаточно точный способ гаражной проверки следующий:

1. Установить автомобиль на ровную поверхность;
2. Вывернуть колеса в одну сторону (в среднее положение или немного дальше);
3. Тронуться со средней резкостью. Стоит помнить, что слишком плавное трогание может не выявить хруст из-за недостаточной нагрузки на ШРУС, а слишком резкое – привести к вылету привода из колеса.
4. Повторить операцию с выворачиванием руля в другую сторону. Появление хруста свидетельствует о неисправности наружного ШРУСа с той стороны, в которую вывернут руль.

Визуальное обнаружение разрывов пыльников также будет признаком неисправности ШРУСа. Обнаружив испорченную защиту какой-либо гранаты, ее нужно сразу же снять, разобрать и почистить. Если смазки было достаточно, а на шарнирах еще нет сильного износа, достаточно заменить пыльник и набить новую смазку. Если износ шариков очевиден, гранату лучше менять.

Пыльник ШРУСа ВАЗ 2114 с дефектом

Диагностировать неисправность внутренней гранаты на ВАЗ 2114 сложнее. При ее неисправности хрустит при трогании в прямом направлении, а не в повороте. Но те же симптомы, например, у люфта рулевой рейки или износа подушек двигателя.

Иногда проблему можно диагностировать из ямы, подергав за привод со стороны КПП: сильный люфт или появление посторонних звуков свидетельствуют, что внутренний ШРУС следует заменить.

Замена

Менять гранату своими руками лучше с помощником.

Алгоритм:

• снять колесо, вытащить колесные болты и шайбу гайки ступицы;
• открутить шаровую от поворотного кулака;
• вытянуть шлицевой конец наружного ШРУСа;
• вытащить привод с внутренним ШРУСом из КПП;
• если планируется вытаскивать оба привода, снять внутреннюю гранату с привода и вставить ее в КПП, чтобы после вытаскивания второго привода не сместился дифференциал;
• снять или срезать пыльники, тщательно очистить все шарниры специальной жидкостью или просто бензином;
• при заполнении ШРУСа пользоваться специальной смазкой, пригодной для этих целей, обычный литол не имеет нужных температурных характеристик;
• стопорные кольца каждого ШРУСа и ступичную гайку нужно заменить;
• внутренние ШРУСы вставляются в КПП до полной фиксации, при подгонке можно пользоваться молотком с деревянной проставкой.

Диагностировать и заменить ШРУС вполне возможно своими руками. Это не требует изощренных автослесарных навыков и инженерных знаний, зато позволяет войти в контакт с машиной, увидеть и прочувствовать, как она устроена. Какую бы причину ни имело появление хруста, проверить состояние гранаты нужно как можно быстрее. Затянуть с этим – практически наверняка означает довести деталь до полного износа, а своевременность ремонта позволит обойтись «малой кровью».

Преимущества шарикового шарнира

Конструкция с шестью шариками при компактных внешних размерах обладает высокой надежностью и износоустойчивостью. Нагрузка распределяется на большую контактную площадь, поэтому ШРУС может передавать крутящий момент высокой интенсивности без негативных последствий для детали.

Также шариковый шарнир обладает большим углом поворота сепаратора, минимальным люфтам между элементами и соответственно низкими вибрационными нагрузками при начале движения машины. Принцип работы ШРУСов при движении автомобиля смоделирован в следующем видеоролике:

Характеристики внутреннего шарикового ШРУСа с прямыми делительными канавками:

• Возможный угол изгиба до 22 градусов,
• Максимальное осевое перемещение до 50 мм.

Показатели внешнего шарнира «Рцеппа» с радиусными направляющими канавками:

• Возможный угол изгиба до 54 градусов,
• Осевое перемещение не допускается конструкцией.

Понравился материал? Будем благодарны за репост

Замена внутреннего и наружного ШРУСа на ВАЗ 2114

Стуки в ходовой – частые спутники жизни владельцев ВАЗ 2114. Множество элементов, способных вызывать стук, плохие дороги, некачественные детали могут быть причиной посторонних шумов в подвеске. Распространенный источник проблемы – шаровый распределитель угловых скоростей, или ШРУС (граната).

Процесс замены детали несложен, поэтому поменять ее можно и своими руками. Часто задают вопрос, какой ШРУС для ВАЗ 2114 лучше: обычный или трипоидный. Среди самых распространенных доводов: трипоидный надежнее, но гудит и вибрирует на высоких скоростях. Обычный менее надежен, но машина лучше управляется на высокой скорости. Впрочем, можно встретить и противоположные мнения и доводы на этот счет.

Однозначного ответа, какой тип лучше, нет. Эксплуатация в жестких условиях показала, что принципиальной разницы в ощущениях от езды и надежности нет. Главное, купить качественную гранату из хорошо закаленного металла, правильно ее установить и следить за сохранностью пыльников.

Схема разборки шруса ВАЗ 2114

Причины неисправности

Среди основных причин поломки ШРУСа:

• металл и смазка низкого качества;
• недостаточное количество смазки;
• разрыв пыльника, попадание грязи.

ШРУС – подвижный элемент, поэтому при движении нагревается. Нехватка смазки или отсутствие у нее нужных свойств приводят к износу шарниров и появлению посторонних звуков. Из-за разрыва пыльника в гранату попадает грязь, твердые частицы вредят подвижным элементам.

Диагностика неисправности

В ВАЗ 2114 2 наружных и 2 внутренних ШРУСа. Сначала необходимо определить, какой из них стучит. Оптимальной будет проверка на стенде для диагностики подвески. Если это невозможна, возможна диагностика на слух.

На неисправность гранаты в ВАЗ 2114 указывают два признака:

• звук напоминает хруст;
• проявляется он обычно при поворачивании.

Самый простой и достаточно точный способ гаражной проверки следующий:

1. Установить автомобиль на ровную поверхность;
2. Вывернуть колеса в одну сторону (в среднее положение или немного дальше);
3. Тронуться со средней резкостью. Стоит помнить, что слишком плавное трогание может не выявить хруст из-за недостаточной нагрузки на ШРУС, а слишком резкое – привести к вылету привода из колеса.
4. Повторить операцию с выворачиванием руля в другую сторону. Появление хруста свидетельствует о неисправности наружного ШРУСа с той стороны, в которую вывернут руль.

Визуальное обнаружение разрывов пыльников также будет признаком неисправности ШРУСа. Обнаружив испорченную защиту какой-либо гранаты, ее нужно сразу же снять, разобрать и почистить. Если смазки было достаточно, а на шарнирах еще нет сильного износа, достаточно заменить пыльник и набить новую смазку. Если износ шариков очевиден, гранату лучше менять.

Пыльник ШРУСа ВАЗ 2114 с дефектом

Диагностировать неисправность внутренней гранаты на ВАЗ 2114 сложнее. При ее неисправности хрустит при трогании в прямом направлении, а не в повороте. Но те же симптомы, например, у люфта рулевой рейки или износа подушек двигателя.

Иногда проблему можно диагностировать из ямы, подергав за привод со стороны КПП: сильный люфт или появление посторонних звуков свидетельствуют, что внутренний ШРУС следует заменить.

Замена

Менять гранату своими руками лучше с помощником.

• снять колесо, вытащить колесные болты и шайбу гайки ступицы;
• открутить шаровую от поворотного кулака;
• вытянуть шлицевой конец наружного ШРУСа;
• вытащить привод с внутренним ШРУСом из КПП;
• если планируется вытаскивать оба привода, снять внутреннюю гранату с привода и вставить ее в КПП, чтобы после вытаскивания второго привода не сместился дифференциал;
• снять или срезать пыльники, тщательно очистить все шарниры специальной жидкостью или просто бензином;
• при заполнении ШРУСа пользоваться специальной смазкой, пригодной для этих целей, обычный литол не имеет нужных температурных характеристик;
• стопорные кольца каждого ШРУСа и ступичную гайку нужно заменить;
• внутренние ШРУСы вставляются в КПП до полной фиксации, при подгонке можно пользоваться молотком с деревянной проставкой.

Диагностировать и заменить ШРУС вполне возможно своими руками. Это не требует изощренных автослесарных навыков и инженерных знаний, зато позволяет войти в контакт с машиной, увидеть и прочувствовать, как она устроена. Какую бы причину ни имело появление хруста, проверить состояние гранаты нужно как можно быстрее. Затянуть с этим – практически наверняка означает довести деталь до полного износа, а своевременность ремонта позволит обойтись «малой кровью».

Valeo

Говоря о том, какое сцепление лучше на ВАЗ 2114 стоит рассмотреть несколько вариантов в подробностях. Качество деталей, доступность и соответствие заводским характеристикам – для водителей важны все моменты. Начнем с рассмотрения популярнейшего комплекта от известного производителя запчастей «Valeo». Рассматривая варианты комплектов для спокойной езды нельзя не упомянуть фирму «Valeo». Наличие запаса на крутящий момент, высокое качество изготовления и прочность – основные плюсы набора деталей этой фирмы. К списку положительных особенностей комплекта стоит отнести следующие моменты:

• Большая толщина «лепестков» на корзине обеспечивает долгий срок службы;
• Запас прочности позволяет делать резкие старты с места;
• Сцепление «Валео» комфортно чувствует себя при движении в пробках;
• Правильно собранный комплект обеспечивает плавность переключения передач и отсутствие рывков.

Изучая отзывы владельцев «четырок» с установленным набором деталей трансмиссии от этой фирмы, следует отметить следующие недостатки:

• Большое количество подделок от других фирм за счет низкого уровня защиты коробки;
• Слабый выжимной подшипник, идущий в наборе. Уже при 40-50 тысячах км пробега наблюдается «вой».

Касательно цены на «Valeo» — комплект довольно бюджетный. За оригинальный пакет запчастей от этой фирмы просят около 3000 тысяч рублей. За подделки китайского производства просят на порядок меньше – 2000-2500 рублей.

Гранату какой марки выбрать и какие пыльники установить?

Практически все автомобилисты, столкнувшиеся с поломкой этого элемента, задаются вопросом — какой шрус лучше на ваз 2114 — отечественного или же импортного производства? Ответить на этот вопрос можно полностью однозначно — самые лучшие шрусы — это оригинальные, выпускаемые самим автовазом.

Единственная сложность, которая здесь существует — это то, что такие гранаты в продажу не поступали и не поступают, поэтому достать их очень сложно.

Можно либо попробовать поискать их на авторазборах (правда, здесь можно по незнанию купить и б/у, что не совсем хорошо — ведь деталь может быть уже повреждена) либо поехать на официальный сервис автоваза (но цена при этом будет очень высокой)

По этим причинам лучше всего будет обратить внимание на продукцию других производителей

Так, ответом на вопрос какой наружный шрус ваз 2114 лучше, может стать любая из следующим фирм:

• Lobro;
• Hola;
• Kraft;
• GKN;
• GLO;
• FINWHALE;
• LPR;
• Меttеlli.

Первые три фирмы в этом списке — особенно популярны среди отечественных автолюбителей, поэтому если в автомагазине есть возможность выбора, будет лучше отдать предпочтение именно им. Также, покупая новые гранаты, не стоит забывать и о покупке новых пыльников (монтировать новые шрусы со старыми, пусть и «рабочими», пыльниками — будет очень большой ошибкой).

О том же, какие пыльники шруса лучше на ваз 2114 — говорить подробно не стоит. Все пыльники в настоящее время можно разделить на два типа — обычные, почти ничем не отличающиеся от пыльников, устанавливаемых на заводе, и так называемые «усиленные».

Покупая последние, стоит помнить, что вместе с ними следует прикупить и крепежные хомуты увеличенного размера, поскольку хомуты от обычных пыльников не подойдут. Все эти пыльники имеют примерно одинаковое качество, в не зависимости от фирмы-изготовителя (некоторые считают, что пыльники из силикона служат чуть дольше, но, как показывает практика и отзывы многих автомобилистов — отличие силиконовых пыльников от обычных по сроку службы — минимальное).

Самое важное, что следует сделать при покупке пыльника — проверить его качество. Он не должен иметь трещин, разрывов или других повреждений

Заменять пыльники шруса на новые следует при первых же признаках износа.
