Замена прикуривателя и лампы его подсветки ваз 2170 приора

Содержание:

Устройство и как работает
Причины, по которым не работает прикуриватель на Лада Приора
Как снять и поставить прикуриватель на Лада Приора самостоятельно
Несколько слов об устройстве
Как самостоятельно снять прикуриватель на Ладу Приора
- Подробнее о том, как снимают прикуриватель
Как снять прикуриватель?
где находится и как проверить?
- Где он находится
- Проверка предохранителя
Ремонт прикуривателя: как снять устройство с Приоры
- Замена устройства без снятия передней панели
Прикуриватель приора схема подключения
Защитный чехол-тент на автомобиль – особенности тканей
Дополнительный блок
- Предохранители
Почему не работает прикуриватель
- Диагностика
Замена прикуривателя Лада Приора
- Пошаговая замена
Частые причины неполадок
Прикуриватель приора схема подключения

Устройство и как работает

Прикуриватель Лада Приора располагается на стандартном для отечественных автомобилей (ВАЗа и т.д.) месте — в центральном тоннеле напольного покрытия около рукоятки стояночного тормоза. Расположение на видном месте обеспечивает удобство в эксплуатации устройства, доступность подсоединения проводов от разных приборов. Для комфортного использования устройство дополняется подсветкой, которая включается в темное время суток. Конструкции прикуривателя Приора 1 и 2 отличаются конфигурацией и дизайном, т.к. гнездо компактнее других моделей ВАЗа.

Конструктивное решение и принцип работы прикуривателя стандартные. Прикуриватель состоит из гнезда (полый цилиндр из сплава) и патрона из металла. Патрон дополнен кнопкой, после нажатия которой выполняется замыкание плюса с минусовым показателем посредством спирали. Прикуриватель марки Приора не имеет реле. Функции реле выполняются с помощью биметаллических элементов, встроенных на внутренней поверхности патрона. После нагревания элементы разжимаются, пружина давит на патрон, помещая его в первоначальную позицию.

Причины, по которым не работает прикуриватель на Лада Приора

Замена лампы ближнего света лада приора

Со временем узел может поломаться и потребовать ремонта. Почему же деталь выходит из строя? Среди распространенных причин, по которым не работает прикуриватель Лада Приора.

Перегорание нагревательного элемента. Если к разъему часто приходится подключать приборы с высоким напряжением, типа компрессора для колес, сам элемент может быстро выйти из строя, срабатывает предохранитель.
Поломка лампочки. Вокруг отверстия есть подсветка, которая может перестать работать.
Окисление или плохой контакт прикуривателя. Со временем между усиками детали и самим гнездом может потеряться контакт, вследствие чего элемент выходит из строя. Чтобы проверить это, необходимо извлечь предохранитель, а затем осмотреть его на предмет окислов. Дополнительно следует поджать усики крепления. Предохранитель ставится на место.
Отпавшие провода подключения прикуривателя. Относится к «возрастным болезням». Для инспекции потребуется вынимать прикуриватель ВАЗ Приора из гнезда, не задев предохранитель. При неисправности необходимо припаять отпавшие провода.
Неумелый тюнинг тоже относится к причинам поломки. Некоторые владельцы покупают некачественные разветвители и нагружают их по полной. Это ведет к повышенной нагрузке на предохранители. Способствует ускоренному износу генератора.
Перегоревший предохранитель. Поломка может приключиться из-за появления короткого замыкания. Чтобы выявить эту неисправность предохранителя, следует подключить лампу к разъему. Затем включить зажигание. Если она не будет гореть, то причина – в предохранителе. Защитный элемент нужно заменить.

Как снять и поставить прикуриватель на Лада Приора самостоятельно

Иммобилайзер лада приора ваз 2170

Даже некурящие водители автомобиля регулярно используют это устройство. Через него осуществляется подключение зарядных элементов, электронных гаджетов. Поэтому, если прикуриватель выходит из строя, владелец машины сталкивается с рядом неудобств.

Заменить деталь возможно самому. О причинах выхода из строя, как самостоятельно заменить прикуриватель на Приоре и выбрать запчасть, можно узнать из статьи.

Причины, по которым не работает прикуриватель на Лада Приора

Перегорание нагревательного элемента. Если к разъему часто приходится подключать приборы с высоким напряжением, типа компрессора для колес, сам элемент может быстро выйти из строя, срабатывает предохранитель.
Поломка лампочки. Вокруг отверстия есть подсветка, которая может перестать работать.
Окисление или плохой контакт прикуривателя. Со временем между усиками детали и самим гнездом может потеряться контакт, вследствие чего элемент выходит из строя. Чтобы проверить это, необходимо извлечь предохранитель, а затем осмотреть его на предмет окислов. Дополнительно следует поджать усики крепления. Предохранитель ставится на место.
Отпавшие провода подключения прикуривателя. Относится к «возрастным болезням». Для инспекции потребуется вынимать прикуриватель ВАЗ Приора из гнезда, не задев предохранитель. При неисправности необходимо припаять отпавшие провода.
Неумелый тюнинг тоже относится к причинам поломки. Некоторые владельцы покупают некачественные разветвители и нагружают их по полной. Это ведет к повышенной нагрузке на предохранители. Способствует ускоренному износу генератора.
Перегоревший предохранитель. Поломка может приключиться из-за появления короткого замыкания. Чтобы выявить эту неисправность предохранителя, следует подключить лампу к разъему. Затем включить зажигание. Если она не будет гореть, то причина – в предохранителе. Защитный элемент нужно заменить.

Схема подключения и предохранитель узла

При возникновении последней проблемы необходимо добраться до щитка, находящегося за передней панелью. Далее – снять крышку из пластика, получая доступ к самому блоку предохранителей. Необходимо сменить элемент под номером F13 – он отвечает за цепь прикуривателя.

Перед этим следует вытащить разъем, идущий на само гнездо. Чтобы добраться до него, потребуется снять декоративный пластик передней части центрального тоннеля. Схема подключения, а также распиновка прикуривателя и предохранителя представлены на фото.

Серийный номер и артикулы детали

Прежде чем приступить к ремонту прикуривателя и разобрать центральный тоннель, необходимо купить подходящую запчасть. В продаже есть разные варианты устройства для Лада Приора, как оригинальные, так и нет. Прикуриватели завода автоВАЗ имеют артикул 21230-3725010-00.

При покупке необходимо обратить внимание на стоимость запчасти. Слишком низкая цена прикуривателя говорит об использовании некачественных материалов

Такая деталь может перегореть на протяжении нескольких недель после замены. Ко всему, элемент должен быть хорошо запакован, иметь сертификат соответствия.

Несколько слов об устройстве

Лампа подсветки номера на автомобиле приора инструкция замены

Гнездо прикуривателя используется на Ладе Приоре для обеспечения работы видеорегистратора и антирадара, навигатора, зарядки телефона и ноутбука, подключения пылесоса и компрессора. Вот далеко не полный перечень возможных случаев использования рассматриваемого устройства. Для обеспечения всех потенциальных потребителей для машины были разработаны даже разнообразные разветвители, которые одновременно дают подключиться двум и более устройствам.

Наряду со штатным использованием этого устройства на базовой модели Лада Приора, прикуриватель получил также широкое применение на классических моделях АвтоВАЗа. Это связано с ненадежным использованием старых моделей устройств для прикуривания и непригодностью их применения под конструкции штекеров большинства современных гаджетов.

Понимание конструктивной особенности прикуривателя Приоры нужно, чтобы не только правильно суметь распознать неисправность и заменить нужную деталь, но и не испытывать сложностей при работах по разборке своей машины. Устройство состоит из металлической гильзы, куда вставляется собственно прикуриватель.

С торцевой стороны к элементу подводится клеммное соединение с проводами. Гильза устанавливается в пластиковый держатель, который крепится в пластиковом корпусе центрального торпедо самостоятельно. Сбоку к пластиковому держателю присоединен патрон, где помещена лампа подсветки прикуривателя.

Как самостоятельно снять прикуриватель на Ладу Приора

Если чересчур часто использовать прикуриватель, то он быстро сломается. Сегодня гнездо прикуривателя применяется для подключения к источнику питания навигатора, видеорегистратора и т. п. Также через него нередко заряжают мобильные гаджеты. Именно поэтому прикуриватель и отсек для его крепления быстро ломается. Перед тем как выполнить демонтаж старого и установку нового, надо точно выяснить причину поломки. Как правило, они такие:

неисправность контактов;
перегорание лампы подсветки;
перегорание предохранителя.

Если говорить о замене прикуривателя, то надо учесть то, что в первую очередь снимается тоннель. В случае если поблизости нет инструментов, придется снимать сиденье.

Подробнее о том, как снимают прикуриватель

Сначала требуется снять клеммы с АКБ. Только тогда, когда машина будет обесточена, можно начинать демонтаж. Чтобы выполнить операцию, понадобится плоская отвертка и металлическая гильза. Далее работы выполняются в такой последовательности:

Сначала отвертку вставляют в отверстие в прикуривателе.
Далее, сняв металлический стакан, притягивают его к себе.
Затем нужно вытащить прикуриватель, отделив зеленую пластмассу и проводку.
После этого надо отремонтировать прикуриватель, а если это не удается, то приобрести новый и установить в таком же порядке.

После того как сняли прикуриватель, следует убедиться в том, что он неисправен. Возможно, его надо просто отвезти в ремонт. Чтобы поменять лампочку, надо выполнить демонтаж патрона. Нажав на фиксатор светофильтра, требуется полностью извлечь всю конструкцию. Потом достается перегоревшая лампочка, а на ее месте устанавливается новая. В обратном порядке все собирается. В целом работы по замене прикуривателя не являются сложными, если действовать последовательно и по инструкции. Если у вас регулярно перегорают лампы, в результате чего прикуриватель работает с перебоями, значит необходимо разобраться с системой проводки. Но эту работу самостоятельно не выполнить. Потребуется обратиться на СТО.

Как снять прикуриватель?

Согласно инструкции, которая описана в книге по ремонту и эксплуатации Lada Приора, замена прикуривателя осуществляется после снятия тоннеля. А если под рукой не окажется необходимых инструментов, придется снимать и сидение. Но есть и более упрощенный вариант, о котором знают немногие владельцы машин. Как поменять прикуриватель на Приоре, не разбирая «пол машины»?

Перед любыми манипуляциями, производимыми с автомобилем, особенно если они имеют отношение к проводке, необходимо снять клеммы с аккумулятора. Только после того как авто будет обесточено, можно приступать к работе.

Для снятия потребуется воспользоваться маленькой плоской отверткой, которую вставляют в отверстие внутри прикуривателя. Нужно надавить отверткой на фиксатор (зеленого цвета) и провернуть металлическую гильзу. Аккуратно снимите металлический стакан прикуривателя, потянув на себя. После извлечения от прикуривателя отделяют зеленую пластмассу и проводку. Далее производится ремонт, а затем все собирается в обратном порядке.

Если причиной поломки стала перегоревшая лампочка, требуется произвести демонтаж патрона. При нажатии на фиксатор светофильтра вся конструкция вытягивается, после чего извлекается перегоревшая лампочка и заменяется новой. Собирают все так же, но в обратном порядке.

Замена прикуривателя не является сложной манипуляцией, и ее стоит научиться производить самостоятельно. Однако регулярное перегорание свидетельствует о неисправности в системе проводки, особенно если это происходит без избыточных нагрузок. Такой факт нельзя игнорировать, так как короткое замыкание может привести к серьезным последствиям.

Постоянное перегорание может провоцировать перегрев проводки из-за длительного использования мощных энергопотребителей, таких как, например, компрессор. Поэтому, если есть необходимость одновременно задействовать несколько приборов, рекомендуется сделать дополнительные гнезда прикуривателя, на каждое из которых ставится свой отдельный предохранитель.

https://youtube.com/watch?v=fWaak_Ua3u8

где находится и как проверить?

Если на вашей Приоре не работает прикуриватель, в первую очередь необходимо исследовать элементы электрической цепи. Первоочередной причиной является выбивание предохранителей, которые горят при наличии короткого замыкания. В таком случае необходима его замена. Однако для того чтобы выполнить необходимые работы, сначала нужно знать, где расположен данный элемент. Сегодня поговорим о том, какой предохранитель идет на прикуриватель Лады Приора и как узнать о его неисправности.

Где он находится

АвтоВАЗ устанавливает единые предохранители на прикуриватели в Приорах, вне зависимости от поколения и комплектации. Будь это базовая комплектация или люкс, всегда устанавливается одна и та же деталь, причем находится она в одном и том же месте. Для того чтобы выяснить расположение, вам потребуется схема электрической цепи, которая имеется в руководстве по эксплуатации. Найти в ней нужный элемент не составит труда: № в схеме – F13, сила тока – 15А. Находится он в блоке предохранителей и реле. Найти его не так сложно:

Загляните под панель приборов с водительской стороны.
Найдите нишу, накрытую специальной крышкой.
Скрутите три замка.
Снимите крышку.

Проверка предохранителя

Первоочередным способом является визуальный осмотр. Достаточно лишь демонтировать деталь и осмотреть ее на предмет целостности проволоки. Если она повреждена – значит, неисправность обнаружена, если же нет, но вы все равно подозреваете именно предохранитель, нужно вооружиться мультиметром. Протестировать элемент можно двумя способами:

замер сопротивления. Если вы демонтировали предохранитель, визуально осмотрели его, но не обнаружили проблемы, можно сразу же замерить сопротивление. Включаем соответствующую опцию на мультиметре и производим замер у выводов. Если прибор не реагирует, а на экране нули, значит, деталь неисправна;
замер напряжения. Необходимо выбрать соответствующую опцию на приборе, включить цепь прикуривателя и измерить вольтаж на выходах. Если на показателях нули – значит, требуется замена детали.

Таким образом, в проверке прикуривателя нет совершенно ничего сложного. Если вы убедились в том, что элемент отказал, необходимо установить новый и протестировать работу узла заново. Если новая деталь перегорает, придется исследовать цепь более детально. Вероятно, где-то присутствует серьезное повреждение, из-за которого происходит замыкание. Если вы не можете самостоятельно понять причину, обязательно обратитесь к специалистам, которые проведут подробную диагностику узла.

Ремонт прикуривателя: как снять устройство с Приоры

Для замены элемента требуются:

набор отверток: крестовая, плоская;
пинцет;
паяльная лампа, вкупе с припоем;
защитные перчатки.

Пошаговая инструкция поможет самостоятельно снять и поменять прикуриватель на Лада Приора. Порядок действий следующий.

Открыть капот, снять минусовую клемму аккумуляторной батареи. После этого контакты не будут замыкать, что позволит избежать «коротыша».
Теперь следует демонтировать две стороны декоративного пластика в передней части тоннеля. Крепления – возле пола.
Отсоединить фишку контакта, снять прикуриватель Приора. Далее заменить рабочим элементом.
Снять кожух рычага КПП, отсоединив все крепления.
Выкрутить передние/задние саморезы, фиксирующие центральный тоннель, и убрать его, получив доступ к гнезду.
Вытащить металлический стакан, нажав на фиксаторы.
Снять и заменить прикуриватель исправной деталью.
Припаять старые провода к новому элементу.
Сборка осуществляется в порядке, обратном описанному.

Замена устройства без снятия передней панели

Есть способ быстро провести процедуру ремонта, избежав разборки. Демонтаж с Приоры без снятия панели осуществляется следующим образом.

Отсоединяем клемму аккумулятора.
Маленькой отверткой отгибаем немного металл с обеих сторон, где пластиковые защелки.
Тянем металлический патрон, снимая его с посадочного места.
Отсоединяем пластиковую фишку, находящуюся на конце элемента.
Далее – замена детали на новую и процедура монтажа.

Прикуриватель приора схема подключения

Некоторые считают прикуриватель совершенно ненужной вещью в машине. Но водители, которые идут в ногу с современным техническим прогрессом, давно и в полную силу пользуются им.

Применяя его вместо розетки, можно подключить к электропитанию автомобиля различные полезные приборы и устройства. Вы можете комфортно проводить время в салоне своей Лады Приоры, расслабляясь на массажной накидке и попивая кофе, заваренное в портативной автомобильной кофеварке.

Но иногда случаются и маленькие неприятности: подключая любимый гаджет к разъему прикуривателя, вы видите, что он не работает. Неопытный автолюбитель в таком случае может запаниковать, не подозревая, что чаще всего в этом виноват перегоревший предохранитель прикуривателя. Поменять его достаточно просто, но сначала давайте разберемся, где находится предохранитель прикуривателя Приора.

Какие предохранители обеспечивают работу прикуривателя

В автомобиле Лада Приора предохранитель прикуривателя установлен в монтажном блоке. Чтобы найти его, водителю, сидящему за рулем в салоне автомобиля, достаточно посмотреть вниз и влево.

Блок вмонтирован в нижней части панели приборов, с левой стороны от руля, и закрыт защитной крышкой. Под ней находится весь монтажный блок данного автомобиля. В нижней его части расположены два ряда предохранителей. Место для установки предохранителя прикуривателя расположено в верхнем ряду, самое крайнее справа. Оно имеет маркировку F13 и рассчитано на силу тока в 15А.

Предохранитель прикуривателя на Приоре приходится заменять достаточно часто. Причиной этого является некорректное использование самого прикуривателя. Многие водители не интересуются ремонтом машины, и не являются электриками. Кому-то просто недосуг. Поэтому они даже не задумываются о том, что у прикуривателя может быть ограничение по силе тока и мощности. Многие из нас втыкают в гнездо слишком мощное электрическое устройство, либо, используя разветвитель, сразу несколько.

Какие приборы можно подключать к прикуривателю?

Зная номинал силы тока, на который рассчитан предохранитель прикуривателя приора, можно посчитать, устройства какой мощности можно использовать. Для этого силу тока 15 А умножаем на величину номинального напряжения в прикуривателе – 12 В.

Получаем, что мощность подсоединяемых устройств не должна превышать 180 Вт. А список приборов очень широк, ведь технический прогресс не стоит на месте, делая жизнь водителя и его пассажиров гораздо комфортнее. Вот некоторые из них:

• Компрессор; • Очиститель воздуха и ионизатор; • Электрочайник или кипятильник; • Холодильник; • Массажная накидка или подушка; • Навигатор, видеорегистратор и т.п.; • Грелка на сиденье; • Лампа или фонарь; • Вентилятор; • Пылесос;

• Разветвитель.

Каждый год появляются новые устройства. Необходимо быть очень внимательными при их подключении к прикуривателю. Сильная нагрузка способна привести к короткому замыканию и пожару.

Как устроен предохранитель на прикуриватель Приора

Предохранители прикуривателя выполнены в виде плавких элементов. Они предназначены для размыкания электрической цепи в случае превышения мощности или короткого замыкания, и защиты других систем машины.

Конструктивно такой плавкий предохранитель выполнен в виде пластикового корпуса со специальной нитью или пластинкой, которая проводит электрический ток. Сам корпус является системой крепежа плавкой пластинки (нити) к контактам блока, подключенного к основной электрической цепи Приоры. Кроме того, предохранители Приоры обычно установлены в защитный корпус.

Каким образом поменять предохранитель прикуривателя

Зная, где находится предохранитель прикуривателя на Приоре, можно без особых проблем его заменить. Сервис в автомастерских сейчас стоит достаточно дорого, поэтому разберемся, как можно это сделать самостоятельно.

Самое главное условие – нельзя устанавливать вместо предохранителя любые самодельные устройства, такие, к примеру, как проволока или скрепка. Кроме того, лучше использовать защитные элементы отечественного производства и не покупать китайские аналоги, так как они низкокачественные. Все это не безопасно и даже может привести к пожару.

Защитный чехол-тент на автомобиль – особенности тканей

Длительное воздействие прямых солнечных лучей может губительно сказываться на лакокрасочном покрытии, кроме того, чехол-тент послужит надежной защитой и от пыли, грязи, влаги, а также вредного поведения птичек. И если у вас нет возможности прятать автомобиль в гараже или же вы просто отправились на отдых, и машина вынуждена простоять несколько недель под открытым солнцем, тогда тент для автомобиля, своими руками сделанный даже наспех, послужит настоящей палочкой-выручалочкой.

В основном шьют такие чехлы из специальных тканей, которые не пропускают пыль и грязь, однако благодаря отличной воздухопроницаемости они могут обеспечить великолепную циркуляцию воздуха, таким образом, у влаги нет никаких шансов скапливаться под подобной накидкой для авто. Одними из наиболее популярных тентовых тканей являются Оксфорд и Тарпаулин, они могут обеспечить прекрасную защиту и прослужат довольно длительный период.

Эти материалы имеют либо поливинилхлоридное, либо полиуретановое покрытие, которое наносится на изнаночную сторону. Главными преимуществами является лёгкость, великолепная прочность на разрыв, отличный температурный диапазон эксплуатации, простота в обслуживании, влагонепроницаемость, прекрасная стойкость к истиранию и загрязнению и довольно низкая восприимчивость к ультрафиолетовому излучению.

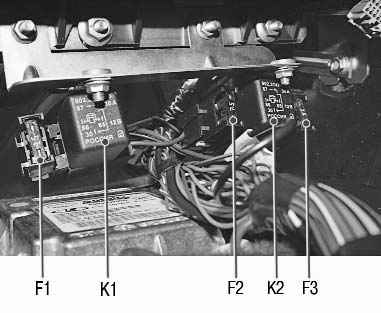

Дополнительный блок

Дополнительные реле крепятся на планке и расположены под приборной панелью, недалеко от ног переднего пассажира. Чтобы добраться до них, нужно снять правую облицовку тоннеля. Рядом с дополнительными реле находится электронный блок управления двигателем (ЭБУ).

Если его разъём мешает для доступа к реле, отсоедините его, предварительно сняв «минусовую» клемму с аккумулятора.

Предохранители

F1 (15 А) – цепь главного реле, блокировка стартера.

F2 (7,5 А) – цепь питания электронного блока управления (ЭБУ).

F3 (15 А) – электрический бензонасос. Если перестал качать бензонасос (это можно определить по отсутствию звука его работы при включении зажигания), проверьте совместно с реле K2. Также могут быть проблемы с иммобилайзером, он блокирует работу насоса, см. информацию про F20. Если проводка, этот предохранитель и реле исправны, скорее всего вышел из строя сам бензонасос. Чтобы снять его, нужно отключить аккумулятор, снять подушку заднего сиденья, открутить крышку, кольцо и топливные шланги, затем аккуратно достать весь бензонасос.

K1 – главное реле.

K2 – реле электробензонасоса. См. выше про F3.

Почему не работает прикуриватель

При решении вопроса, почему не работает прикуриватель на Приоре, необходимо учитывать следующие поломки:

перегорание нагревательного элемента в крышке устройства;
подгорание и деформация мест стыковки поверхностей (съемной и стационарной);
недостаточная плотность фиксации съемных элементов;
неисправности в подсветке;
прекращение подачи напряжения на центральный контакт;
деформация от перегревания спирали;
западание элементов;
перегорание предохранителя;
превышение стандартного времени на подзарядку приборов;
нарушение плотности смыкания контактов в разъеме;
неправильное применение прикуривателя;
перегорание лампочек в конструкции подсветки и т.д.

Диагностика

Перед ремонтом необходимо провести диагностику, чтобы определить, почему произошла поломка. В работе потребуется цифровой мультиметр. Прибор применяется для выполнения диагностики электропроводки машины посредством замеров напряжения, силы тока и сопротивления.

Для диагностики необходим пинцет, чтобы снять прикуриватель и поменять деформированные детали. Качественные инструменты позволяют предотвратить повреждение пластиковых конструкций. Сбои в контактах определяют после снятия облицовки и диагностики состояния разъема. Неисправности можно ликвидировать с помощью замены деталей, устранения сбоев в контактах и т.д.

Замена прикуривателя Лада Приора

Приветствую. Произведем замену прикуривателя на Лада Приора.

Будем менять прикуриватель в сборе, а так же заменим лампочку подсветки. Для замены обычно снимают тоннель пола, покажем как без этого обойтись.

Инструменты:

маленькая плоская отвертка

Пошаговая замена

1. Вынимаем личинку прикуривателя.

2. С помощью плоской отвертки поддеваем и вынимаем металлический сердечник прикуривателя. Лучше всего это сделать из внутренней стороны чтобы не повредить пластик.

Если у вас он не выходит, то из внутренней стороны сердечника могут быть фиксаторы. Они чаще всего металлические. На фото ниже показано местоположение металлических фиксаторов. C помощью плоской отвертки их можно подогнуть и вынуть сердечник.

Если вы меняете прикуриватель в сборе, я думаю не страшно что-то повредить на нем.

3. Извлекаем пластиковый ободок который подсвечивается. Сделать это можно с помощью плоской отвертки.

Если у вас подсветка ободка работает, и он сам не поврежден, то менять его не нужно. Просто отсоедините нерабочий сердечник прикуривателя, подключите новый и соберите все обратно.

Питание к прикуривателю приходит через клеммную колодку. А значит заменить его не сложно.

4. Лампочка подсветки располагается в сборе с пластиковым ободком. Для замены лампочки убираем маленькую пластиковую крышку.

Далее вставляем плоскую отвертку как показано ниже и тянем за край на себя. Там есть небольшой паз на корпусе и лампочка удерживается за счет него. Я думаю по фото ниже все будет понятно, но если есть затруднения смотрите видео урок.

5. Вытаскиваем лампу из патрона и устанавливаем новую. Лампочка просто вытягивается на себя.

6. Устанавливаем патрон с новой лампой в ободок. Обязательно совмещаем пазы чтобы патрон защелкнулся.

7. Устанавливаем маленькую пластиковую крышку.

8. Устанавливаем ободок на место. В тоннеле пола есть паз и ответный паз есть на корпусе ободка. При установке они должны совпасть и лампочка должна смотреть назад.

9. Меняем сердечник прикуривателя и устанавливаем металлическим контактом назад, до щелчка.

При установке контакт должен быть назад, как и лампочка. Через этот контакт идет питание на лампу подсветки.

10. Устанавливаем личинку прикуривателя.

После обратной сборки накидываем клеммы аккумулятора и проверяем работу.

Частые причины неполадок

Детали, которые чаще других используются, первыми приходят в негодность. К таким элементам относится прикуриватель, так как к нему приходится часто подключать разные приборы и устройства. Самыми частыми поломками являются:

Сгорание нагревателя. Такое происходит при частом подключении высоковольтных аппаратов и инструментов, например, компрессора для накачивания шин.
Перегорание светодиодной лампочки.
Загрязнение или окисление контактов. Соединение между усиками и прикуривателем теряется в результате образования окиси на них. Такое происходит часто с медными элементами.
Отпавшие провода. Возрастная «болезнь» практически всех автомобилей.
Сгорание предохранителя. Происходит в результате скачка напряжения или короткого замыкания. Для реанимации элемента потребуется простая замена предохранителя прикуривателя «Приоры» на общем блоке. Он имеет маркировку F13.

Эти проблемы самые простые, и на их решение потребуется не больше получаса личного времени.

Прикуриватель приора схема подключения

Замена прикуривателя на ваз 2112

Какие предохранители обеспечивают работу прикуривателя

Кроме того, в автомобилях Приора предохранитель прикуривателя также располагается в главном блоке предохранителей. Данный элемент отвечает за вентилятор системы охлаждения, но и работу прикуривателя он также обеспечивает. Его маркировка здесь – F3, ограничение по силе тока – 60А.
