Стартер: как проверить работу стартера, не снимая с машины

Возможные неисправности: признаки и причины

Стартер предназначен запускать силовой агрегат. Это электромеханическое устройство, поэтому поломки можно квалифицировать на электрические и механические.

Электрические неполадки в основном связаны с электропитанием. Причиной может быть разряженный аккумулятор, повреждение проводки, межвитковые замыкания, обгорание и окисление контактов. Для выявления неисправностей электрического характера нужно знать, как прозвонить стартер.
Механические неисправности возникают в основном после длительной эксплуатации, в течение которой детали изнашиваются и приходят в негодность, а также в результате механических повреждений.

Причиной механических повреждений могут стать электрические неполадки. Детали пускового узла испытывают большие нагрузки особенно во время морозов, так как устройству приходится отдавать большую мощность и через него проходит сильный ток.

Наиболее уязвимые компоненты:

• щетки;
• втулки и корректор якоря;
• пятаки;
• вилка;
• шестерня;
• тяговое реле;
• демпферная пружина.

О механических поломках свидетельствует посторонний шум, неприятный запах, несвоевременное срабатывание.

Ниже перечислены симптомы и причины неисправности пускателя:

1. Несвоевременное срабатывание. В этом случае электромотор вращается постоянно, но при старте слышен металлический скрежет. Причиной может быть неисправность демпферной пружины, износ шестерни, втулки. Определить точную причину можно лишь сняв и разобрав узел.
2. Пускатель постоянно вращается, а коленвал не проворачивается. При этом нет посторонних звуков. Причиной, скорей всего, является сломанная втулка.
3. При запуске пусковой механизм не работает. Нужно молоточком или другим предметом аккуратно постучать по стартеру сзади, если мотор заведется, то возможно, что сильно износились щетки. Их необходимо заменить.
4. После запуска мотора слышно металлическое жужжание. В этом случае сразу же нужно заглушить мотор. Возможные причины: заклинила вилка или шестерня, залипло тяговое реле. Точную причину можно установить после снятия и разборки узла.
5. Втягивающее реле щелкает, но устройство не срабатывает. Причиной может быть недостаточная зарядка аккумуляторной батареи. Поступающего напряжения хватает на срабатывание тягового, но пятаки не замыкаются с помощью контактной пластины, питание не поступает на электромотор узла. Если напряжение на клеммах АКБ отвечает норме, то возможно, что нет напряжения на силовом кабеле или подгорели пятаки.
6. При полной зарядке аккумуляторной батареи пускатель медленно вращается. Возможно, что износились втулки, в электромоторе имеются загрязнения.
7. Если во время запуска слышится гарь, то возможно подгорание обмотки тягового реле, более редким является подгорание обмоток якоря. Это влечет за собой перегрев проводов, идущих к устройству.
8. Не срабатывает тяговое реле, стартер не запускается. Возможны неполадки в электрической сети. Следует проверить целостность проводки, правильность работы блока и других узлов, входящих в электрическую сеть.

Если пусковой узел перестал работать, следует выполнить его диагностику, определить детали, которые пришли в негодность выполнить их замену или ремонт (автор видео — Автоэлектрика ВЧ).

Как мы проводим диагностику стартера.

Для того чтобы провести визуальный осмотр каждой детали стартера и провести ее диагностику мы полностью разбираем агрегат.

Перед разборкой в редких случаях ставим на стенд, и только стартера которые до этого мы делали. Вопрос в том что на стенде стоит сетевой источник питания где пусковой ток примерно 800 Ампер, и если стартер где-либо замкнут и это можно вылечить, то после такого запуска он просто сгорит.

Осмотр стартера на предмет механических повреждений.

Первоначально проводится осмотр агрегата на предмет различных механических повреждений (сколов, трещин на корпусе, повреждений силовых болтов втягивающего реле).

Далее идет полная разборка агрегата на составные части для диагностики.

Проверка якоря стартера.

Якорь стартера осматривается на предмет механических или электрических повреждений. При большом износе втулок стартера (подшипников стартера) – якорь гуляет и может цепляться за обмотку статора. При этом получаются задиры и пробой изоляции обмоток статора.

Так же когда изнашиваются щетки, и пропадает плотный контакт между коллектором и щеткой, происходит образование электрической дуги, и выгорание, оплавление коллектора якоря. Так же при долгой работе стартера, или если не исправен замок зажигания, якорь крутиться,очень сильно нагревается, в следствии чего вытекает изолирующий лак. Визуально все хорошо, а по факту межвитковое замыкание или пробой изоляции.

Далее, если визуально состояние якоря не вызвало сомнений в его исправности, производится проверка на мегаомметре на сопротивление изоляции обмотки.

В заключение, якорь проверяется на межвитковое замыкание обмоток.

Проверка щеточного узла стартера.

Щеточный узел осматривается на предмет механического или электрического разрушения. Когда разваливается коллектор якоря, узел может просто заломать, скрутить без явного воздействия тока, а может быть вариант когда водитель крутит до победного, при этом коллектор, узел и щетки очень сильно нагреваются и начинают разрушаться, образуя нагары, прогары, разщепление графита щеток на слои.

Далее если узел визуально нормальный, его проверяют на мегаомметре на сопротивление изоляции.

Далее необходимо определить степень износа щеток путем визуального осмотра.

Проверка статора стартера.

Если статор на основе постоянных магнитов, то он осматривается на предмет трещин, сколов, отклеивания магнитов, и наличие каких либо металлических частей стартера, в виде примагниченных частиц.

Если статор на основе класической обмотки, то осматривается на предмет механических повреждений, оплавлений, прогаров, ржавчины, распайки. Далее проверяется на мегаомметре на сопротивление изоляции обмоток.

В мощных, больших статорах, как правило с грузовой техники, обязательно вскрывается часть изоляционного покрытия для осмотра и проверки межвитковой изоляции. Когда используют “пускачи”, “тарзаны” то сила пускового тока такая, что внешне обмотка выглядит прекрасно и даже на корпус не пробивает, а внутри просто каша, провод просто сплавляется.

Проверка втягивающего реле стартера.

Визуальный осмотр на предмет механических повреждений корпуса, повреждение силовых болтов, осмотр пусковой клеммы на предмет обрыва и закисания.

Осмотр целостности задней изоляционной крышки.

Если все хорошо, то реле запускается путем подачи рабочего напряжения, проверяется работа втягивающей обмотки, удерживающей обмотки и замеряется потеря напряжения на контактах.

В реле где есть возможность снять изоляционную крышку, она снимается и контакты осматриваются на предмет образования нагаров и износа.

Проверка редуктор стартера.

Осмотр на предмет механических повреждений (срывает направляющие шлицы бендикса, лопается вал редуктора. Разваливаются планетарки, звездочки редуктора).

Проверка бендикса.

Осмотр зубчатки и направляющих шлицов, на предмет сколов и зализываний.

Проверка бендикса на срыв. Эта операция делается когда стартер уже полностью собран. Агрегат ставиться на стенд, очень крепко прикручивается. К бендиксу подводят специальную приспособу, которая мертво держит зубчатку и производится запуск. Стенд измеряет силу момента с какой давит бендикс , ну и если бендикс слабый его просто напросто срывает.

Проверка передней и задней крышек стартера.

Проверяются втулки или подшипники на предмет износа и люфта. Смотрится посадочное место под втулку или подшипник на голове (она же купол или передняя крышка) стартера.

Производится проверка посадочных мест под втулку или подшипник задней крышки стартера.

Производится осмотр крепежных отверстий, поскольку их тоже разбивает от вибрации или недостаточной затяжки болтов.

Проверка стартера с помощью аккумулятора

Прежде чем обращаться в автосервис, покупать новый агрегат или запчасти на него необходимо попробовать самостоятельно проверить его работоспособность. При должном подходе возможно самостоятельное выявление неполадок.

В первую очередь, при возникновении подозрений на сбои в работоспособности пускового устройства необходимо проверить контакты на клеммах АКБ и стартера, их прикрученность и наличие окисления, заряженность батареи, так как во многих случаях проблемой в запуске ДВС являются вышеперечисленные факторы.

Простым способом проверки на исправность электросети является замыкание отверткой клеммных болтов электродвигателя, перед этой процедурой необходимо поставить автомобиль на нейтральную скорость (или передвинуть рычаг селектора в режим паркинг или нейтраль).

Если стартер запустил двигатель, следует искать неисправность в электрической цепи. В противном случае следует снять агрегат, отсоединив все крепления от двигателя и сняв клеммы и другие провода.

Как проверить Бендикс

После снятия электродвигателя необходимо осмотреть бендикс (шестерня в самом конце), при наличии повышенного износа зубьев, трещин в нем – его следует заменить.

Бендикс должен проворачиваться только в одну сторону, в противном случае его придется заменить. Подключив агрегат к АКБ исправность бендикса вряд ли получиться диагностировать, так как он может крутиться, но с недостаточной для запуска ДВС силой.

Как проверить Втягивающее реле

При повороте ключа зажигания должен раздаваться щелчок, свидетельствующий о втягивании якоря и зацеплении бендикса.

Перед проверкой исправности стартера необходимо жестко закрепить (или в тисках, предварительно его обмотав толстым слоем ткани, или при помощи сильного помощника, который будет удерживать агрегат), так как при его пуске может возникнуть очень сильный рывок.

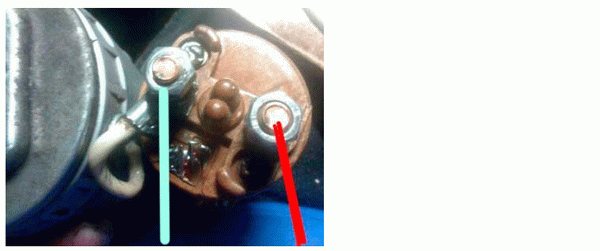

Необходимо подключить плюс от батареи к плюсу на стартера, а минус с АКБ – к корпусу агрегата. Если узел исправен, то должен быть быстрый и резкий щелчок и выдвинется бендикс и начнет крутиться.

При отсутствии щелчка и движения обгонной муфты необходимо заменить втягивающее реле. При отключении питания от АКБ бендикс должен втянуться.

Как проверить Якорь и Щётки

Для проверки щеток и якоря потребуется мультиметр или 12-ти вольтовая лампочка. Проверка лампочкой заключается в подключении ее контактов к массе и щеткодержателю при подключенном стартере к АКБ. Загорание лампочки сообщает о высоком износе щеток.

При проверке мультиметром проводится идентичное подключение контактов, только результаты замера сопротивления должны стремиться к бесконечности, в ином случае идет замыкание на массу.

Проверить якорь можно только разобрав электродвигатель. Помимо проведения визуального осмотра на наличие окисления, следов замыкания, повышенного износа, для проверки якоря потребуются специальный прибор ППЯ (прибор проверки якорей) – для проверки межвиткового замыкания.

Сложность диагностики неисправностей якоря, равно как и его ремонт, потребует обращения к профильным специалистам, но чтобы избежать лишних расходов необходимо проверить все остальные части агрегата.

Как проверить Обмотку стартера

Для проверки обмотки электродвигателя потребуется мультиметр или лампочка. Провода контрольной лампочки подключаются выводом обмотки и корпусом стартера. Если лампочка загорелась, то налицо пробой в обмотке.

Таким же подключением проверяется сопротивление обмотки, для чего мультиметр необходимо перевести в соответствующий режим. Среднее показание исправной обмотки будет составлять 10кОм.

Стартер является важнейшим элементом автомобиля, и его неисправности сразу дадут о себе знать или невозможностью запуска машины или трудностями с ним.

Данный узел является весьма надежным, но и с ним случаются неполадки. Некоторые из них легко определить самостоятельно, а для выявления других потребуется специальная аппаратура, которая имеется только у узкопрофильных специалистов.

Рекомендуем посмотреть:

• Как проверить стартер мультиметром на замыкание
• Проверка реле зарядки ваз 2107
• Можно ли проверить стартер зарядным устройством
• Проверка стартера мультиметром видео
• Почему не запускается стартер

• Как проверить стартер не ставя на машину

Диагностика

Вот как проверить стартер, если есть подозрения на неработающий якорь. Подозревать это можно тогда, когда АКБ заряжена, а мотор стартера не крутится или крутится лишь немного. Якорь проверяют только в демонтированном виде.

Проверка заключается в следующем – мультиметром измеряют сопротивление между корпусом и обмотками якоря. Сопротивление должно быть в пределах нескольких мОм. Если сопротивление от 0 до нескольких Ом, то якорь неисправен.

А вот как проверить стартер в домашних условиях с помощью обычной лампочки. Лампу включают в разрыв через обмотку якоря и на массу. Лампа не должна загораться. Если она загорелась, это говорит о пробое щеток.

Вот еще один способ проверки. Нужно подключить ток с АКБ на стартер, но в обход втягивающего реле. Если электромотор работает, то проблем нет. Если нет, то проблемы либо с самим якорем, либо со щетками.

Руководство по проверке

Устройство можно проверить, не снимая его с машины. Снятие выполняется при серьезных поломках. Для диагностики не потребуется специальных знаний. Проверяется устройство в несколько этапов. С амое главное — проверять толстыми проводами, на тонких работать не будет.

Этапы

Проверка стартера в сборе. Для этого нужно демонтировать устройство с машины и зажать его в тиски, надежно, но не сильно, чтобы не поломать. Затем необходимо замкнуть контактные болты, находящиеся с тыльной стороны, с помощью металлического предмета или куска проволоки. Если стартер рабочий, он начнет крутиться. В этом случае причина неисправности может быть в реле тяги.

Проверка на работоспособность тягового реле. Для этого нужно использовать провода с небольшим сопротивлением. Одним проводом нужно соединить положительную клемму на аккумуляторе и реле на массе, а вторым минусовую клемму на аккумуляторе и корпусом стартера. Если реле исправное, прозвучит характерный щелчок и якорь выдвинет шестеренку (автор видео — altevaa TV)

Тестером следует измерить сопротивление между корпусом ротора и обмотками, оно должно составлять несколько миллионов Ом. Если сопротивление изоляции от 0 до 2 Ом, якорь неисправен и требует замены. Проверка межвиткового замыкания делается с помощью специального стенда для проверки генераторов.

Проверка устройства на стенде

Проверку щеток делают с помощью лампочки на 12 В, которую подключают к щеткодержателю и корпусу устройства. Светящаяся лампочка информирует о неисправности щеток. В этом случае их нужно заменить. Обмотка также проверяется лампочкой, только подключается обмотка и корпус.

Прозвонить электрическую сеть. С помощью контрольки можно прозвонить электрическую цепь, чтобы найти разрывы. Чтобы прозвонить элетросеть, необходимо включить зажигание.

Проверяем бендикс. Для проверки понадобится мягкая прокладка, чтобы защитить деталь от повреждения. Звездочку бендикса нужно зажать в тиски и провернуть муфту в одну и другую сторону. Если деталь исправна, муфта будет поворачиваться лишь в одну сторону. Если она проворачивается в другую сторону, это говорит о ее неисправности и необходимости замены. Могут быть изношены зубья, тогда бендикс нужно просто заменить.

Забоины в зубьях бендикса

При визуальном осмотре можно выявить следующие неисправности:

• обрывы обмотки;
• нарушение изоляции;
• износ пластин коллектора;
• дефекты поверхности коллектора и якоря в виде задиров, царапин, канавок и т.д.

Небольшие дефекты устраняются путем зачищения мелкозернистой наждачной бумагой или шлифованием. Если в результате этих действий якорь уменьшился в диаметре, ставятся прокладки. То же касается и коллектора. Если детали сильно изношены, их лучше заменить. Замена требуется, если неисправна межвитковая изоляция, изношены щетки и подшипники.

Научившись проверять устройство, которое запускает двигатель, своими руками, вы сможете сэкономить на посещении станции техобслуживания.

Если вы не знаете, как проверить стартер, не снимая его с машины, диагностику можно сделать на СТО, которые оборудованы специальным стендом для диагностики генераторов.

Извините, в настоящее время нет доступных опросов.

Последствия неисправности

Как еще можно проверить снятый стартер?

Наиболее действенным и точным способом проверки стартера является тестирование его работоспособности на специальном стенде. Ввиду своей сложности и необходимости наличия высокотехнологического оборудования осуществить его в условиях домашних условиях будет довольно проблематично. Однако он позволяет максимально точно определить все механические и электрические характеристики устройства в различных режимах его работы. Узнать состояние якоря, бендикса, щеток, обмотки, пружин, коллектора, контактов и втягивающего реле.

Помимо этого, проверка детали на стенде позволяет определить оптимальную величину натяжения ее пружин и отрегулировать их в соответствии с этим. Также в ходе проведения этого мероприятия измеряется величина реально потребляемого устройством пускового тока. В случае отклонение ее от нормы в большую или меньшую сторону, диагностика на стенде позволяет определить причину этого, что значительно экономит время ее устранения за счет точного и правильного выявления неисправности.

ГАЗ 5312

Устройство стартера

Есть два типа этих изделий: с редуктором и без. Далее речь пойдет о втором, наиболее распространенном варианте. Это двигатель постоянного тока с параллельным возбуждением, работающий от аккумулятора автомобиля. Чтобы понять причину отказа описываемого устройства, стоит понять в общих чертах о работе его основных элементов.

Втягивающее реле

Этот цилиндрик, прикрепленный к стартеру, выполняет двоякую функцию: коммутирует силовые контакты (так называемые «пятаки», которые могут иметь и прямоугольную или квадратную форму) и обеспечивает зацепление шестерни стартера, расположенной на обгонной муфте, с венцом маховика двигателя. Когда вы поворачиваете ключ в замке зажигания, раздается щелчок, говорящий о том, что тяговое реле вступило в работу.

Другие электрические части

Это ротор (крутящийся вал) и статор (неподвижная часть). Оба элемента имеют обмотки, которые при поступлении на них напряжения и обеспечивают вращение вала стартера. Подвод напряжения к ротору осуществляется через графитовые щетки.

Втулки

Эти два небольших элемента (подшипники скольжения) обеспечивают необходимый зазор между ротором и статором. Нарушение величины промежутка приводит к снижению эффективности работы пускового изделия, а то и вовсе к прекращению его функционирования. Стоит отметить, что в стартер могут вместо втулок устанавливаться и подшипники качения, что ведет к удорожанию устройства и одновременно повышению его надежности, долговечности.

Бендикс (обгонная муфта)

Любопытно, что название этой детали является фамилией ее изобретателя. Речь идет о роликовом механизме, в составе которого есть шестерня зацепления. Благодаря ей крутящий момент передается на венец маховика. Бендикс обеспечивает его расцепление с приводной шестеренкой после пуска двигателя, что и гарантирует сохранность пускового устройства.

На фото показаны этапы ремонта и дефектовки безредукторного стартера, хорошо видна конструкция узлов.

Набор деталей стартера

Конструкция держателя на четыре щетки

Коллектор якоря

Передняя часть якоря с направляющими для бендикса

Коррозия вала

Ржавчина внутри бендикса

Пример расположения бендикса в рабочей точке

Бендикс закрыт крышкой

Втягивающее реле

Крышка с реле и установленным бендиксом

Fiat Fullback

Как проверить или прозвонить стартер – проверяем на автомобиле и в снятом состоянии

Здравствуйте, уважаемые автолюбители! Как бы то ни было, а начатое дело нужно доводить до конца. Когда стартер авто не прокручивает, а аккумуляторная батарея заряжена, не остается ничего другого, как прозвонить стартер.

Проверка стартера, дело вовсе не сложное, однако, не все автовладельцы знают, как проверить стартер в условиях гаража. Проверка стартера включает в себя несколько основных этапов:

• проверка работоспособности стартера;
• проверка тягового реле;
• проверка целостности обмоток и состояния щеток;
• проверка бендикса.

Как проверить, работает ли стартер?

После того, как вы сняли стартер, аккуратно зажмите его в тиски. Здесь главное не переусердствовать – одно неверное движение, и устройство будет повреждено. Приготовьте несколько проводов с маленьким сопротивлением.

Это могут быть, например, провода зарядки аккумуляторной батареи. Провода соедините с нижней клеммой и корпусом стартера, а провод, который идет от корпуса, соедините с «плюсом» и «минусом» аккумулятора. Таким образом, вы проверите его работоспособность – если стартер исправен, то начнет вращаться. Скорее всего, вам придется заменить тяговое реле.

Проверяем элементы стартера: обмотки и щетки

Как проверить работоспособность стартера, если он не вращается? В этом случае вам нужно произвести проверку щеток и обмоток стартера.

Для проверки щеток воспользуйтесь 12-вольтовой лампочкой с двумя проводами. Провода соедините к щеткодержателю и к массе. Если лампочка загорится – целостность щеток нарушена, и, соответственно, нужно заменить щетки.

При помощи все той же лампочки проверьте обмотки стартера, присоединив один провод к корпусу стартера, а другой – к выводу обмотки. Не забывайте, что перед тем, как проверить снятый стартер таким образом, его нужно подключить к аккумулятору. Для проверки на межвитковое замыкание якоря воспользуйтесь специальным стендом.

Если во время проверки вы выявили неисправность, просто замените вышедшие из строя детали и элементы, и работа стартера нормализуется.

Бендикс не крутит – продолжаем проверку стартера

Если стартер включается, однако двигатель не прокручивает, готовьтесь решать проблемы с бендиксом, который, скорее всего, придется заменить. Некоторые умельцы ремонтируют бендиксы, за исключением такой неисправности, как трещина в его корпусе.

Но, если у вас не эксклюзивный стартер, то проще будет купить бендикс в магазине и поменять его. Тем не менее, причины пробуксовки бендикса мы с вами знать должны:

• высохла или загустела смазка;
• ослабли пружины;
• произошло уменьшение диаметра роликов (так называемый, диаметральный износ);
• либо ролики износились односторонне и на них появились натертые плоские грани.

Прежде, чем отправляться в магазин за новым бендиксом, снимите и прихватите с собой старый, чтобы не приобрести абсолютно ненужную деталь.

Как проверить, работает ли стартер, когда он крутится очень тяжело, а фары горят тускло? В первую очередь обратите внимание на то, какое напряжение выдает аккумулятор. Если оно окажется нормальным, проверьте состояние всех контактов

Если эта проверка не помогла выявить неисправность, разберите стартер и замените втулки, чтобы устранить излишнее трение между деталями

Если оно окажется нормальным, проверьте состояние всех контактов. Если эта проверка не помогла выявить неисправность, разберите стартер и замените втулки, чтобы устранить излишнее трение между деталями.

Бывает, что стартер крутится медленно, но лампочки горят достаточно ярко. Это может свидетельствовать о выходе из строя тягового реле. Оно подлежит замене, если при касании «плюсом» нижней клеммы тягового реле он вдруг начнет легко крутиться.

Если он будет крутиться так же медленно, как и раньше – дело в стартере. Самая распространенная проблема – плохое прилегание щеток к коллектору, из-за чего они сильно искрят, а коллектор очень загрязняется.

Если вы до сих пор не уверенны в своих силах и не знаете, как проверить стартер, видео от мастеров, несомненно, придет вам на помощь. Но помните, что одного только видео урока может быть недостаточно.

Так как, разбирая стартер, важно обращать внимание и на запах. Если перед тем, как проверить исправность стартера, разбирая его, вы почувствуете запах гари – можете даже не продолжать дальнейшую проверку, а смело отправляться за покупкой нового стартера

Ну вот, пожалуй, и все. Теперь вы знаете, как проверить работу стартера в условиях гаража и сможете выполнить ее самостоятельно.

Последовательность контроля работоспособности стартера

Если при переводе ключа зажигания в положение «Старт» стартер не подает никаких признаков жизни, необходимо выполнить следующую последовательность действий:

1. Измерить мультиметром напряжение на клеммах аккумулятора. Должно быть не менее 12 Вольт для запуска двигателя. Если меньше, следует зарядить аккумуляторную батарею.

2. Далее необходимо произвести измерение качества шины «земля» автомобиля. Следует проверить контакты шины «минус АКБ» — кузов автомобиля и «минус АКБ»-корпус двигателя, собственно, стартера. Это лучше сделать, включив зажигание, и измеряя напряжения между минусом АКБ, металлическими элементами корпуса двигателя и зачищенными элементами кузова двигателя. Напряжения должны быть строго 0,0 Вольт. Если больше, возможно нарушены контакты соединений.

3. Перед проведением дальнейших действий лучше произвести компьютерную диагностику. Во многих автомобилях запуск двигателя может блокировать иммобилайзер, возможно, требуется привязка ключа. Неисправность узлов автоматической коробки переключения передач также может ввести режим запрета на запуск авто.

4. Для дальнейшей диагностики стартера требуется электрическая схема автомобиля и схема расположения реле и предохранителей. Система запуска автомобиля может быть организована одним из двух способов. В автомобилях более ранних годов выпуска напряжение на втягивающее реле стартера подавалось непосредственно с контактной группы замка зажигания. Неисправность контактной группы приводит к отсутствию напряжения, подающегося на втягивающее реле. В таком случае необходимо проверить наличие контактов по схеме подключения замка зажигания. В современных автомобилях для управления срабатыванием стартера используется реле стартера, обычно устанавливаемое в блоке реле и предохранителей в подкапотном пространстве. Необходимо проверить исправность реле, наличие на его входном контакте напряжения +12 Вольт. Можно принудительно включить стартер, замкнув контакты реле.

5. Далее переходят непосредственно к работам со стартером. Он обычно расположен в области маховика. Более удобное расположение – между двигателем и радиатором системы охлаждения. В этом случае доступ к нему упрощен. Хуже, если стартер расположен за двигателем под выпускным коллектором. В любом случае, необходимо отследить путь пролегания проводов, идущих от стартера. От него отходят два проводника: один толстый (сечение не менее 25 кв.мм.) для запуска электродвигателя и тонкий – для управления втягивающим реле.

6. В первую очередь необходимо в удобном месте зачистить тонкий проводник, подсоединить к нему провод сечением не менее 2 кв.мм. и заизолировать место соединения. Затем перевести коробку передач в нейтральное положение. После этого соединить подключенный проводник к положительной клемме заряженного АКБ. Если при этом не последует никаких действий со стороны стартера, возможны следующие варианты:

• неисправность обмотки втягивающего реле (обрыв);
• износ щеток электродвигателя стартера;
• поломка ламелей коллектора;
• обрыв обмотки якоря;
• отсутствие контакта на разъеме тонкого провода (часто встречается, когда тонкий проводник приходит в разъем «под фишку», его иногда достаточно просто пошевелить);
• отсутствие заземления на корпусе двигателя автомобиля (для большей уверенности можно мощным проводом соединить корпус двигателя с минусом АКБ).

7. Если втягивающее реле сработало уверенно, но электродвигатель стартера не вращается, следует проверить наличие напряжения + 12 Вольт на выходе толстого проводника. Он обычно имеет соединение «под гайку», иногда контакты подгорают и обугливаются. В таком случае следует снять и зачистить контактные зоны. Также следует проверить соединение толстого проводника в области положительной клеммы аккумуляторной батареи.

8. С помощью мультиметра можно проверить сопротивление обмотки втягивающего реле (между подсоединенным проводником и корпусом двигателя оно должно быть в пределах от 3 до 20 Ом для различных типов стартеров).

9. В случае, когда предыдущие действия не привели к положительному результату, необходимо приступить к диагностике неисправности на снятом с автомобиля стартере.

Видео — как замкнуть стартер на прямую, если он не крутит:

Неполадки при прогретом двигателе

Причиной неполадок при пуске стартера может быть холодный или горячий двигатель. Тестировать желательно в обоих случаях. При холодной системе могут быть такие причины неисправности:

• Густое масло.
• Старый и неэффективный аккумулятор.

При холодной системе причин немного, так как температура влияет только на жидкость. А при горячем моторе бывают такие причины:

• Заклинивание втулок.
• Неисправность коленвала (Трение вкладышей, смещение оси коленвала и другие).
• Изношены втулки.

При таких неполадках рекомендовано обратиться на СТО для проверки. Может быть, неисправен коленвал, что чревато большими затратами при ремонте. Если указанные причины не обнаружены, то нужно разбирать стартер и проверять систему питания.

Если стартер находится в очень плохом состоянии, разрушены детали, произошло их массовое окисление, и присутствуют прочие неисправности в комплексе, то рекомендуется заменить стартер полностью. Ведь ремонт обойдется очень дорого, а надежность механизма может быть очень низкой.

Виды неисправностей

Чтобы лучше понимать, что же случилось со стартером, следует разобраться в том, какие неисправности с ним могут случиться. Они могут быть механическими или же электрическими. К механическим поломкам относят те, которые случаются в результате износа или же деформации какого-либо из узлов. Среди причин – ошибки в процессе использования, отсутствие обслуживания, проблемы в электрической части.

Электрические неисправности связаны с проблемами в подаче напряжения к агрегату. В этом случае диагностика сводится к проверке отсутствия межвитковых замыканий, осмотру контактных групп и рабочих поверхностей в поисках возможных подгораний.

Проверка якоря стартера

Если аккумуляторная батарея автомобиля имеет хороший заряд, при этом бендикс остается неподвижным, причиной служит неисправность якоря. Для того чтобы его корректно проверить, элемент следует извлечь его из корпуса пускателя. Якорь перестает функционировать из-за следующих проблем:

• замыкание витков его обмотки;
• пробой обмотки, результатом которого является утечка тока вследствие его подачи на корпус устройства;
• нарушение целостности коллекторных выводов (распайка).

Суть проверки якоря заключается в измерении при помощи специального прибора сопротивления между обмотками и ротором, при этом его величина должна соответствовать максимальному числу (миллионам Ом). Если стрелка омметра показывает сопротивление в несколько Ом, следовательно, якорь нуждается в замене, либо, в случае, когда это возможно – устранении замыкания витков.
