Как включается в цепь амперметр и вольтметр

Общая информация

Напряжение (U) – это важный параметр электросети, что показывает отношение работы, которую совершило электрическое поле по передвижению заряда (А), к величине самого заряда (q):

U=A/q.

Вольты являются единицей измерения электронапряжения.

Схематическое определение электрического напряжения

Вольтметр – измерительный прибор, который считывает электронапряжение в различных цепях и обладает большим сопротивлением. Вольтметры бывают различных видов:

1. По назначению:

• для переменного или постоянного электротока;
• фазные;
• импульсной чувствительности;
• универсальные (многофункциональные);
• селективного поиска частот.

1. По методу установки:

• стационарные;
• автономные;
• щитовые.

1. По принципу измерения:

• стрелочные;
• цифровые;
• статические.

Каждый из них имеет свои особенности по строению, принципу измерения и назначению, а также свой уникальный внешний вид.

Важно! На электрических схемах это измерительное устройство обозначается буквами «V» или «PV»

СХЕМА ВОЛЬТМЕТРА В АВТОМОБИЛЬ

Современный автомобиль должен иметь бортовой компьютер, где имеются функции мониторинга состояния аккумулятора 12 В. Однако при отсутствии этого модуля, его несложно собрать самому. Вот схема измерителя напряжения на клеммах аккумулятора автомобиля. Он действительно нужен, так как если система зарядки аккумулятора работает неправильно, батарея не получает должное напряжения заряда (около 13.8 В для 12 В батареи). Такая простая электронная система для контроля напряжения автомобильной аккумуляторной батареи и системы зарядки подключается к гнезду прикуривателя и отображает значение выходного напряжения на клеммах батареи на 4-х разрядном семисегментном светодиодном индикаторе.

Микроконтроллер PIC16F1827 является главным элементом в этом проекте, который использует встроенный модуль фиксированного опорного напряжения (FVR), позволяющий очень точно выполнить аналого-цифровое преобразование напряжения батареи. Когда двигатель выключен, напряжение измеряет фактическое выходное напряжение от батареи. Но если двигатель автомобиля работает, он на самом деле измеряет напряжение заряда всей батареи, поступающей из автомобиля по системе зарядки (генератор + выпрямитель). Функциональная блок-схема проекта приведена ниже.

Тут напряжение +5 В для питания микроконтроллера PIC16F1827 является производным от автомобильной аккумуляторной батареи +12 В с помощью любого стабилизатора (например LM7805). Напряжение на клеммах батареи измеряется с помощью АЦП PIC16F1827.

В FVR модуле, внутри МК, выбирается для получения стойкого положительного опорного напряжения значение 4.096 В — для точного аналого-цифрового преобразования. Перед подачей на АЦП, выходное напряжение аккумулятора понижено ниже опорного напряжения с помощью делителя напряжения. Измеренное мгновенное значение напряжения батареи отображается на 4-х разрядном LED дисплее.

Типы

По типу и принципу работы устройства имеют следующую классификацию:

1. Магнитоэлектрические. Основой является подвижная катушка, которую закрепляют на оси. Ставится она между магнитными полюсами. Если взять электромагнитный амперметр, то вместо катушки используют сердечник, который находится от магнитных полюсов на расстоянии, пропорциональном величине силы тока.
2. Термоэлектрические. Основой является термопара, которую припаивают к проводке. От того, как происходит нагрев по мере подачи тока разной силы, величина выводится на экран.
3. Электродинамические. Очень мало применяются в бытовых условиях из-за чувствительности к магнитному полю. В основном их применяют для точных измерений или демонстрационных целей.
4. Ферродинамические. Самые дорогие, но и самые точные измерительные приборы. Не реагируют на внешние поля.
5. Цифровой. Основывается на использовании интегратора, который преобразует величину силы тока в показания на экране.

Самый большой внедорожник Toyota за 1,5 млн. рублей надежнее Land Cruiser 200

Устройство редуктора

Редуктор УАЗ 469 для колес переднего ведущего моста абсолютно идентичен по своему устройству колесному редуктору заднего моста. Единственным отличием от него является установка и крепеж ведущей шестерни, а также конструкция шарикоподшипника 10, монтаж которого осуществляется в специальном стакане. Задний мост УАЗ 469 колхозный мост имеет несколько иное устройство редуктора.

Ведущая шестерня расположена на эвольвентных шлицах ведомой вилки шарнира. Она закреплена вместе с подшипниками специальной гайкой 19, которая после затяжки раскернивается в паз вала переднего моста УАЗ-469. В промежуток между шестерней и роликоподшипником устанавливается опорная шайба 20.

Ведущая шестерня и шарикоподшипник редукторов передних ведущих мостов не являются взаимозаменяемыми с аналогичными деталями задних редукторов. Во всем остальном передние редукторы устроены одинаково с задними и требуют такого же технического обслуживания и ремонта.

Что измеряют вольтметром

Вольтметр — прибор, предназначенный для измерения напряжения электрического тока в цепи. Его название происходит от единицы измерения напряжения — Вольта и традиционного для всех измерительных приборов окончания «метр». Для начала его использования нужно всего лишь включить его в сеть. Сразу после этого он начнет показывать параметр напряжения.

Погрешности возможны в любых даже современных инструментах. Без них никуда, но они незначительны. Чтобы погрешность стремилась к нулю нужно, чтобы внутреннее сопротивление прибора стремилось к бесконечности. Если этого не будет, то влияние на прибор цепи, к которой он подключен, неизбежно. Конечно, такого сопротивления быть не может, как и идеальных вольтметров.

Формулы напряжения в 1 Вольт

Стоит разобраться с понятием «напряжения» подробнее. Это необходимо для того, чтобы понять принцип работы приборы. Все знают еще со школы, что напряжение равно силе тока умноженной на сопротивление участка цепи.

Формула проста, но не дает точного понимания понятия. Ток остается невидимым, а напряжение — простыми цифрами. Для простоты понимания можно привести пример с простыми вещами, которые могут наблюдаться каждый день. Например, при движении воды по речке и водопаду, напряжение будет соответствовать высоте, то есть разности уровней воды. В сети все то же самое и напряжение определяет воображаемый напор воды. Если не будет напряжения, то не будет и тока. Аналогично и воде: если разность уровней будет нулевой, то вода не будет двигаться.

Современный стрелочный вольтметр

Важно! Шкала прибора отмечена латинской буквой «V». Это внешне отличает его от амперметра и других приборов. Других отличий между ними мало

Они вполне могут выглядеть практически одинаково

Других отличий между ними мало. Они вполне могут выглядеть практически одинаково.

Диапазон измерения прибора может быть разным. Устройства для слабой сети показывают максимум 5 Вольт, а промышленные аппараты — до 1000 Вольт. Все зависит от его предназначения.

Прибор времен СССР

Схемы и способы подключения

Часто возникает вопрос, как подключать амперметр, последовательно или параллельно. Соединить рассматриваемое устройство в разрыв электроцепи не составит труда. В целях безопасности такая процедура выполняется, когда отключен источник питания. Заранее нужно удостовериться, что максимальный ток не будет превышать допустимые значения прибора. Такие шкалы дублируются в сопроводительной техдокументации. Когда подается питающее напряжение, снимаются показания. Необходимо выждать, когда прекратит колебаться стрелка. Когда она смещается в обратную сторону, то меняется полярность подключения. При чересчур сильном токе используется допшунтирование.

Схема подсоединения приспособления бывает прямой либо косвенной. В первом случае устройство непосредственно подключают в электроцепь меж источником питания и нагрузкой.

До того, как подключить приспособление необходимо учитывать:

• постоянный либо переменный ток в электросети;
• соблюдена ли полярность устройства;
• стрелка приспособления должна располагаться за серединой шкалы;
• границы измерения максимально возможных скачков тока в схеме;
• соответствует ли внешняя среда рекомендованным показателям;
• находится ли место измерений без влияния вибрации.

Подключение устройства

В цепь постоянного тока

Постоянный ток может проходить через разные электросхемы. В качестве примера можно привести всевозможные зарядные устройства, блоки питания. Чтобы ремонтировать подобные устройства, мастер должен иметь понимание, как подключается амперметр в электроцепь.

В домашних условиях такие навыки также не станут лишними. Они помогают человеку, который не слишком увлекается радиоэлектроникой, самому определять, например, время, на которое хватает зарядки батареи от фотоаппарата.

Чтобы провести эксперимент, понадобится в полной мере заряженный аккумулятор с номинальным напряжением, к примеру, в 3,5 В. Кроме того, нужно использовать лампу такого же номинала, чтобы создать последовательную схему:

• аккумулятор;
• амперметр;
• лампочка.

Запись, которая обозначена на измерительном устройстве, фиксируется. К примеру, осветительный прибор будет потреблять электроэнергию мощностью в 150 миллиампер, а батарея имеет вместимость в 1500 миллиампер-часов. Следовательно, она будет работать в течение 10 часов, выдавая ток в 150 мА.

Цепь постоянного тока

К зарядному устройству

Часто возникает вопрос, как правильно подключать амперметр к зарядному устройству. В процессе применения зарядного устройства возникает надобность в измерении силы тока. Подобное даст возможность осуществлять контроль процесса накопления электроэнергии батареей, и избежать перезарядки с недозарядкой. Вследствие этого сроки эксплуатации аккумуляторной батареи существенно увеличатся.

Во время работы большого количества технических приспособлений появляется необходимость в контроле силы тока. Стрелки амперметра либо показатели на мониторе дискретного устройства покажут оператору такой физический параметр. Проводимые замеры нужны, чтобы поддержать рабоче состояние и для сигнализации о появлении аварийной ситуации.

Подсоединение к зарядному устройству

Отзывы владельцев

Профилактика колебаний давления

Спецификации

Как подключить амперметр

Амперметр необходимо подключать в строгой последовательности – он располагается между источником электропитания и нагрузкой. Для проведения правильных измерений необходимо четко знать тип напряжения в источнике электропитания – постоянный или переменный ток. Использовать необходимо только соответствующий для конкретного типа тока прибор.

Разъясним детально, как необходимо подключить амперметр, чтобы получить точные и корректные показатели тока:

• требуется выбрать необходимый шунт, максимальный ток которого ниже тока, который нужно замерять;
• затем амперметр подключается к шунтам специальными гайками, расположенными на самом амперметре;
• подключение амперметра осуществляется только после обесточивания измеряемого прибора посредством разрыва электрической цепи;
• включите амперметр в цепь с шунтом;
• соедините элементы правильно, чтобы обеспечить четкое соблюдение полярности для корректного отображения данных;
• подключите электропитание, после чего можно считывать результаты на амперметре.

В качестве мер предосторожности отметим, что ни при каких обстоятельствах не следует подключать амперметр в розетку без какой-либо нагрузки. Поскольку устройство обладает небольшим входным сопротивлением, при подключении без нагрузки он просто сгорит

Сферы применения амперметров включает как крупные промышленные предприятия по выработке и распределению электроэнергии, так и строительство, автомобилестроение, наука. Также они применяются в бытовой сфере среди владельцев автомобилей для проведения самостоятельных измерений автомобильных приборов.

Прибор для измерения нескольких пределов

Кто не раз сталкивался с транзисторными конструкциями и схемами знает, что очень часто вольтметром приходится замерять цепи с напряжением от десятков долей одного вольта до сотен вольт. Простой приборчик, изготовленный своими руками, с одним резистором это не осилит, поэтому в схему придется подключить несколько элементов с разным сопротивлением. Чтобы вы поняли, о чем идет речь, предлагаем ознакомиться со схемой, расположенной снизу:

На ней показано, что в схеме установлено четыре резистора, каждый из которых отвечает за свой диапазон измерений:

1. От 0 вольт до единицы.
2. От 0 вольт до 10В.
3. От 0 В до 100 вольт.
4. От 0 до 1000 В.

Номинал каждого резистора поддается подсчету, который проводится на основе закона Ома. Здесь используется следующая формула:

R=(Uп/Iи)-Rп, где

• Rп – это сопротивление измерительного блока, возьмем, к примеру. 500 Ом;
• Uп – это максимальное напряжение измеряемого предела;
• Iи – это сила тока, при которой стрелка отклоняется до конца шкалы, в нашем случае – 0,0005 ампер.

Для несложного вольтметра из китайского амперметра можно выбрать следующие резисторы:

• для первого предела – 1,5 кОм;
• для второго – 19,5 кОм;
• для третьего – 199,5;
• для четвертого – 1999,5.

А вот относительная величина сопротивления этого прибора будет равна 2 кОм/В. Конечно, расчетные номиналы не совпадают со стандартными, поэтому резисторы придется подбирать близкими по значению. Далее проводится финишная подгонка, при которой производится градуировка самого прибора.

Описание и назначение

Отметим, что упомянутый прибор предназначается для осуществления измерения напряжения между 2 узлами в электроцепи. В аналоговых моделях стрелка движется по шкале пропорционально напряжению. Модели цифрового типа осуществляют соответствующее отображение напряжения благодаря наличию цифро-аналогового преобразователя.

Стационарный вольтметр необходим для осуществления контроля над генераторами либо иными устройствами стационарного типа. А портативная модель еще и определяет ток и сопротивление благодаря встроенному мультиметру.

Если нам требуется измерить напряжение, то следует сделать так, чтобы ток не проходил через само устройство измерения. По этой причине его подключение осуществляется параллельно. Цепь продолжает свою работу, а устройство служит для определения напряжения в этот момент. Будет хорошо, если оно имеет последовательно подключенное сопротивление. Это позволит обеспечить максимальную точность показаний.

Подключение вольтметров к сети

Напряжение – с этим термином мы довольно часто сталкиваемся в повседневной жизни. Иногда нам нужно измерить напряжение в сети, чтобы понять, почему какое-либо устройство работает неудовлетворительно или лампа накаливания горит довольно тускло. Для данного рода измерений используют вольтметры. Вольтметр подключается к измеряемому устройству только параллельно, почему это так?

Как известно электрическое напряжение – это отношение работы, совершенной электрическим полем по перемещению заряда А, к величине заряда q, U=A/q. Также оно характеризует электрическое поле, которое возникает при прохождении электрического тока.

В системе международных обозначений СИ обозначается как U и измеряют в вольтах (1 В = 1 Дж/Кл). Для того чтобы измерять напряжение на устройстве необходимо параллельно к нему подключить вольтметр.

Для того, чтоб при параллельном включении снизить ток, потребляемый вольтметром и соответственно потери электрической энергии внутри устройства, внутреннее измерительное сопротивление выбирается как можно больше . Если включить вольтметр в цепь последовательно, то в связи с большим внутренним сопротивлением получим фактически разрыв цепи. То есть потери при измерении напряжения будет слишком большими, что неприемлемо, а также измерения будут некорректными. Поэтому вольтметр подключают только параллельно:

Если измеряется постоянное напряжение от 1 до 1000 мкВ могут использовать компенсаторами постоянного тока, но чаше пользуются цифровыми вольтметрами . Значения от десятков милливольт до сотен вольт измеряют приборами таких систем как: электромагнитной, электродинамической, магнитоэлектрической. Также не брезгуют и электронными аналоговыми и цифровыми вольтметрами. Также при измерении могут использовать добавочные сопротивления:

Где Rv – это внутреннее сопротивление вольтметра, Rдоб1…3 – добавочные сопротивления, UmV – максимальное которое может измерять сам вольтметр, а U1…3 – которые он может измерять с добавочными сопротивлениями.

Сопротивления добавочных резисторов определяется по формуле:

Где m – масштабный коэффициент.

Если проводят измерения постоянных напряжений в несколько киловольт, то в большинстве случаев используют вольтметры электростатические, реже используют измерительные устройства других систем подключаемых через делитель:

Где резисторы R1, R2 — резисторы выполняющие роль делителя, Rизм. – измерительное сопротивление, с которого снимается напряжение.

Если измеряют переменные напряжения до единиц вольт, то используют аналоговыми, выпрямительными и цифровыми устройствами. От единиц до сотен вольт и частотном диапазоне до нескольких десятков килогерц применяют выпрямительные системы, электромагнитные, электродинамические приборы. Если частота достигает нескольких десятков мегагерц, то в таком случае напряжение измеряют термоэлектрическими и электростатическими приборами.

В действующих значениях, как правило градуируют шкалы приборов для измерения величин переменного тока. Поэтому при измерении необходимо это учитывать (если необходимо измерять амплитудные и средние значения, то их как правило пересчитывают по соответствующим формулам).

При проведении измерении в сетях переменного тока напряжением выше 1000 В могут использоваться как делители, так и трансформаторы напряжения или измерительные трансформаторы. Чаще используют трансформаторы, так как трансформатор не только понижает значение напряжения, но потенциально разделяет измерительную цепь от силовой. Измерения могут проводится теми же приборами, что и в выше описанных случаях. Схема включения приведена ниже:

Где FU1, FU2 – предохранители, защищающие измерительную цепь от короткого замыкания.

Внешний вид трансформатора однофазного:

Как видим, при проведении измерение различного рода напряжений могут использоваться как различного рода приборы (цифровые, аналоговые и т.д.), так и устройства (делители, трансформаторы)

При проведении измерений важно учитывать каждый способ проведения измерений, для получения как можно более точного результата, а также корректного проведения измерительных работ

Похожие материалы:

• «Подключение» специалистов экстренных служб
• Новый стандарт многосвязной сети с Bluetooth
• Солнечное затмение испытывает надежность электрической сети

Принцип действия вольтметра в автомобиле

Вольтметр представляет собой довольно простое по внутреннему строению устройство, основное предназначение которого – измерение напряжения в сети. Принцип действия вольтметра заключается во взаимодействии между собой электромагнитной катушки и постоянного магнита либо двух электромагнитов. Ток, проходя сквозь катушку, отклоняет стрелку вольтметра тем сильнее, чем больше значение напряжения.

В современных устройствах показания преобразовываются в цифровую индикацию, которую хорошо заметно даже ночью в неосвещенном салоне автомобиля. Точность таких датчиков намного выше, чем аналоговых «стрелочных» моделей, и зависит от дискретности основной составляющей части – аналого-цифрового преобразователя. Входное напряжение, поступая по проводам, преобразовывается в цифровой сигнал, который затем превращается из двоичного кода в числовое значение и отображается на табло с подсветкой.

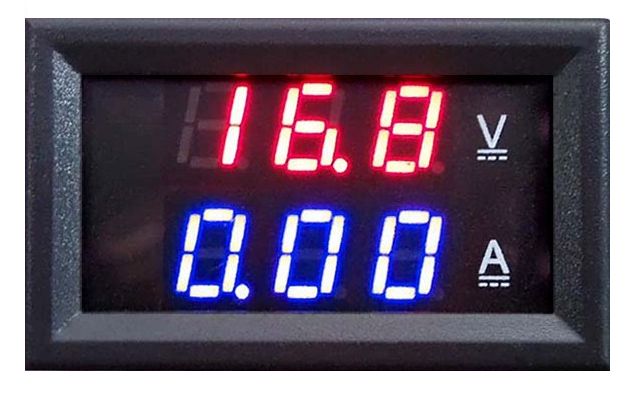

ВСТРАИВАЕМЫЙ ЦИФРОВОЙ ВОЛЬТМЕТР-АМПЕРМЕТР

Многие начинающие радиолюбители, собирая себе, сначала, простой регулируемый блок питания, без наворотов, в дальнейшем, думаю, захотят расширения его функциональности. Здесь есть два варианта, можно собрать новый блок питания, идущий сразу с защитой, с регулировкой тока, и возможно какими-либо другими, расширенными возможностями. Либо пойти тем путем, каким пошел я, произведя апгрейд или говоря по другому, усовершенствование существующего, проверенного временем блока питания.

В свое время собрал, для своего простого регулируемого блока питания, плату регулировки тока и плату защиты от КЗ, дополнив, таким образом, его схему. Но при пользовании этим блоком питания, напряжение на выходе, по прежнему, приходилось выставлять ориентируясь по показаниям мультиметра, включенным как вольтметр. Также и ток, при включенной регулировке выходного тока, приходилось выставлять по показаниям миллиамперметра тестера. Это показалось мне неудобным, хотелось, чтобы была цифровая индикация тока и напряжения, и тогда начал уже было подыскивать схему ампер-вольтметра на микроконтроллере AVR Меге 8 и подобную. Как при просмотре одного из видео на Ю–тубе, увидел в блоке питания такой встраиваемый в различные электронные приборы ампер – вольтметр, как на фото ниже:

Под видео была приведена ссылка на китайский интернет магазин Али – экспресс. У меня уже имелся опыт заказа с Али, для тех, кто еще не пользовался их услугами, скажу, что если в лоте указана бесплатная доставка, то доставка действительно бесплатная, без подвоха. Товар приходит в Россию в течении 45 дней.

Причем в случае недоставки или подобных неприятностей, покупатель получает всю уплаченную сумму целиком, возвращают оперативно, был опыт. Стоимость такого ампер–вольт метра всего 3,6 доллара, что составляет даже с учетом роста долларов, небольшую сумму. Поэтому колебался я недолго, и подыскав наиболее выгодное предложение, заказал. Проводки с разъемами для подключения, идут в комплекте с прибором.

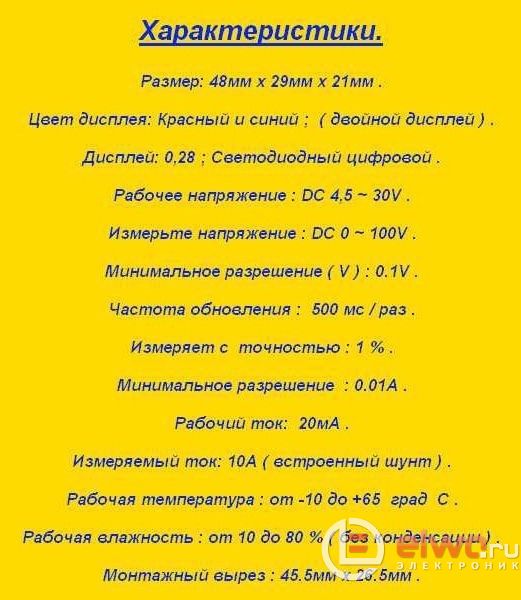

Подключается к измеряемому устройству ампер-вольт метр с помощью трех-пинового разъема. С помощью второго двух пинового разъема на ампер – вольтметр подается питание, которое может быть в диапазоне от 4.5 до 30 вольт. Более подробно со всеми характеристиками можно ознакомиться, посмотрев рисунок, находящийся выше. Поначалу вызвало затруднение подключение разъема 3 Pin, на странице заказа была лишь путаная схема. Впоследствии, на странице другого продавца, аналогичного товара, нашел следующий рисунок — схему подключения:

На практике все выглядит проще, плюс питания у нас идет на красный провод и на нагрузку. Минус питания идет на черный провод, а оставшийся синий провод (на рисунке желтый) идет на минус нагрузки. Таким образом, у нас амперметр включается в разрыв цепи минуса. Если нам амперметр не нужен при пользовании, мы подключаем только черный и красный провода, синий (желтый) провод просто никуда не подключаем, возможно, это не совсем правильно, но все работает. Мой ампер-вольт метр работал немного неточно, как по току, так и по напряжению, и был мной откалиброван сверяясь с показаниями двух мультиметров, на случай если на одном из них подсела батарея, и он начал врать.

В устройстве предусмотрена калибровка по току и напряжению, путем вращения двух головок под крестовую отвертку. Крепится ампер – вольтметр с помощью четырех пластмассовых распорок находящихся попарно сверху и снизу. Аналогично крепятся малогабаритные клавишные выключатели. Единственный недостаток, выявленный при пользовании ампер–вольт метром это то, что он, несмотря на заявленное разрешение 0.01 А. показывает ток не от нуля, а примерно от 30 — 50 миллиампер, поэтому выставлять по нему небольшие токи может быть проблематично.

В целом прибором остался доволен, если бы стал собирать ампер-вольт метр сам, на МК, наверняка и размеры были бы больше, и по стоимости выше. Разумеется, сфера применения этого прибора не ограничивается одними регулируемыми блоками питания, его можно встроить в любое устройство, где важен контроль тока и напряжения. А/В-метр идет со встроенным шунтом и позволяет измерять токи до 10 Ампер, при напряжении до 100 Вольт. Если необходимо самому собрать подобное устройство — принципиальная схема и прошивка есть в этой статье.

Схемы на микроконтроллерах БЛОК ПИТАНИЯ 0-50 В 20 А НА LM2576

БИСТАБИЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ

СВЕТОДИОДНЫЙ ДРАЙВЕР НА HV9910

Замена амортизаторов

При износе стоек-амортизаторов их приходится менять. Если сломался один из них, менять все равно нужно их в паре. Для замены амортизатора сначала выкрутите гайку крепления штока, а затем со штока демонтируйте шайбы и верхнюю резиновую подушку.

Выкрутите нижний кронштейн крепления стойки от нижнего рычага, а через технологическое отверстие в рычаге вытащите вышедший из строя амортизатор. Далее снимите его с кронштейн крепления и установите новую стойку в обратном порядке.

Автомобиль ВАЗ 2107 – это классика советского и российского автопрома. Миллионы таких машин колесят по просторам нашей страны и ближнего зарубежья. Владельцы стараются улучшить их характеристики, для чего делают тюнинг различных частей. Но качественный тюнинг без модернизации подвески невозможен, а подвеска на модели ВАЗ 2107 не отличается ни надежностью, ни практичностью.

Почему вольтметр всегда подключен параллельно?

Сопротивление у идеального вольтметра равно бесконечности. Но это у идеального, у реального оно значительно меньше, но все еще очень высоко. Поэтому при подключении измерительного прибора в цепь последовательно его показания не будут иметь ничего общего с правдой, а его внутреннее сопротивление окажет существенное влияние на электрическую цепь (практически разрыв цепи из-за большого внутреннего сопротивления).

Вольтметр всегда подключается параллельно цепи, так что падение напряжения на измерительном приборе никак не влияет на работу электрической цепи. Также если измерительный прибор является многопредельным (например 3, 15, 75 и 150 В), при переключении предела последовательно катушке измерения вводится добавочное сопротивление (как правило оно уже установлено в корпусе прибора, но стоит уточнить это в техпаспорте), которое предохраняет измерительную катушку электрического прибора от токов выше номинального и обеспечивают точность измерения.

Меры безопасности

Микросхема СА3162Е для цифровых вольтметра и амперметра

То есть пределы измерения прибора зависят от величины добавочного резистора.
В сварочных трансформаторах используется обратный процесс — понижают напряжение для повышения сварочного тока.
Для того чтобы по показанию вольтметра определить напряжение на зажимах приемника энергии или генератора, необходимо его зажимы соединить с зажимами вольтметра так, чтобы напряжение на приемнике генераторе было равно напряжению на вольтметре рис. Вольтметр не работал никак вообще.
В приборах, рассчитанных на переменный ток , ток пропускается через специальным способом установленную проволоку, отчего она нагревается, тем самым меняет свой размер, что и отображает индикатор. На освободившейся контакт, со стороны подстроечника припаивается провод желаемой длины для пробы удобно мм и лучше красного цвета Выпаять СМД резистор Третье. Зато в течении следующих пяти минут, когда вся схема стала доступна обзору, всё—всё понял. И редко опускается ниже 6V, разве только падает до нуля при полном отключении.
В случае резкого падения показаний вольтметра появляется возможность принять соответствующие контрмеры и избежать непредвиденной остановки двигателя. С помощью второго двух пинового разъема на ампер — вольтметр подается питание, которое может быть в диапазоне от 4.

Принцип действия вольтметра в автомобиле

Добавочный резистор И чтобы расширить пределы измерения вольтметра, последовательно с его рабочей обмоткой включается добавочный резистор, чтобы только часть измеряемого напряжения приходилась бы непосредственно на измерительную обмотку прибора, пропорционально ее сопротивлению. Но при пользовании этим блоком питания, напряжение на выходе, по прежнему, приходилось выставлять ориентируясь по показаниям мультиметра, включенным как вольтметр. Эти выводы тоже сделаны по схеме с открытым коллектором. В заключение фотоснимок устройства для зарядки аккумуляторов, изготовленного из компьютерного блока питания со встроенным вольтметром-амперметром.

Более техническое определение вольтметра звучит так: гальванометр с большой чувствительностью, значительным сопротивлением, оборудованный табло, на котором отображаются показатели разности потенциалов, или электровозбудительный показатель в вольтах. Если в блоке питания в цепь выходного тока поставить измерительный резистор величиной 0, Ома, то при протекании по нему тока в 1А, на измерительном резисторе упадет напряжение 0, В. Потенциал же на фазовом выводе меняется с положительного до отрицательного с частотой 50 Гц, го есть ток под нагрузкой будет менять свое направление 50 раз в секунду. Подсоединение прибора выглядит так. Поэтому их можно подключать непосредственно к контактам замка зажигания без риска подгорания контактов.

Аппарат переменного тока в сети постоянного работать не будет, но устройство для измерения постоянного напряжения, если включить его через диодный мост, можно подключить в сеть переменного тока с потерей точности. Измерительные трансформаторы на схемах изображают как обычные трансформаторы. Таким образом, сопротивление амперметра должно быть малым и тем меньшим, чем больше его номинальный ток.
Вольтметр и его подключение

Делаем короб для сабвуфера своими руками: пошаговая инструкция

12-ти дюймовый динамик для сабвуфераПеред началом проектирования и сборки короба необходимо определиться с выбором динамика. Рекомендуем остановить свой выбор на 10-12 дюймовых импортных динамиках, так как они наиболее часто используются в автомобильных сабвуферах и лучше всего подходят. Как подобрать динамик для сабвуфера мы подробно рассказывали в предыдущей статье

Конструкция короба также имеет важное значение: от нее зависит качество и громкость звучания низких частот

Какими бывают короба для сабвуфера?

Существует несколько типов ящиков для сабвуфера. От конструкции короба напрямую зависит качество звука, которое Вы получите на выходе. Ниже представлены наиболее популярные типы сабвуферов:

• Закрытый ящик – наиболее простой в изготовлении и проектировке, его название говорит само за себя. Низкочастотный динамик помещается в герметичный деревянный корпус, который улучшает его акустические характеристики. Изготовить сабвуфер в авто с таким корпусом довольно просто, однако он имеет самый низкий КПД.
• Бандпас 4-го порядка – это тип сабвуфера, корпус которого разделен на камеры. Объемы этих камер разные, в одной из них размещен динамик, а во второй – фазоинвертор (воздуховод). Одной из особенностей этого типа сабвуфера является способность конструкции ограничивать частоты, которые воспроизводит диффузор.
• Бандпас 6-го порядка отличается от 4-го порядка наличием еще одного фазоинвертора и еще одной камеры. Есть два типа бандпасов 6-го порядка – первый имеет один фазоинвертор, а второй два (один из них общих для обеих камер). Этот тип короба является наиболее сложным в проектировании, но выдает максимальный КПД.
• Фазоинвертор – сабвуфер со специальной трубкой в корпусе. Она выводит воздух и обеспечивает дополнительное звучание от задней части динамика. По сложности в изготовлении и качеству звучания этот тип нечто среднее между закрытым ящиком и бандпасом.

Узнать стоимость корпуса!

Посмотреть цены

Желая получить наиболее качественное звучание, можно остановить свой выбор на бандпасах. Но конструкция этого типа имеет множество деталей, которые надо тщательно спроектировать и просчитать. Все это можно сделать с помощью специальной программы WinlSD, которая не только определит оптимальный размер и объем сабвуфера, но и создаст его 3D модель, а также просчитает размеры всех деталей.

К сожалению, эта программа требует хотя бы минимальный знаний в этой сфере и рядовому автолюбителю навряд ли удастся сделать все верно с первого раза. Тем более, для того, чтобы программа правильно работала, ей необходимы некоторые параметры динамика, которые также известны не всем. Если Вы не планируете принимать участие в соревнованиях по авто-звуку советуем отбросить бандпасы.

Фазоинвертор будет наиболее оптимальным решением для самодельного сабвуфера. Этот тип короба хорош тем, что трубка (фазоинвертор) позволяет лучше воспроизводить самые низкие частоты. Фактически это дополнительный источник звука, который содействует звучанию сабвуфера и повышает КПД.

Установка сабвуфера своими руками в машину: варианты и выбор

Многое зависти от габаритов авто, а выбор места прямо зависит от фантазии владельца автомобиля. Также при выборе места нужно помнить о необходимости подключить сабвуфер к усилителю, т.е. нужно будет провести провода, разместить доп. оборудование (частотный фильтр и пр.). Существуют определённые (проверенные) места установки.

Установка сабвуфера в центральной части автомобиля

Оптимальная позиция для связи с динамиками расположенными фронтально – это установка конструкции впереди. Но места в передней части легковых авто для монтажа габаритных конструкций практически не найти. Этот вариант расположения больше подойдёт для микроавтобусов, нежели легковых автомобилей.

Установка сабвуфера своими руками, в машину – багажное отделение

Это простой и часто используемый вариант установки. В багажник можно поместить практически любую конструкцию. Если динамики «смотрят» назад лучшее звучание будет в автомобилях, где кузов хэтчбек. В кузовах купе или седан, при направлении динамиков назад, звуковая волна сильно деформируется. Это связано с индивидуальностью и особенностью конструкции авто.

Установка сабвуфера своими руками, в авто – под сидением

Эта схема расположения конструкции не нашла широкого распространения и не пользуется особой популярностью. Дело в том, что конструкция, должна располагаться вровень с полом авто. А сабвуфер, находящийся под сидением, точнее звуки, встречают на своём пути массу преград. О каком качестве, в этом случае, может идти речь, не понятно.

Размещение на задней полке автомобиля

Установка конструкции на задней полке считается хорошим вариантом расположения. Подходит для всех типов автомобилей. Кроме того, этот вариант отлично подходит для тех, кто хочет сделать из домашнего сабвуфера  автомобильный.

Необходимо обратить внимание на ширину полки и сопоставить с размерами сабвуфера. Не забываем о её прочности

Ведь полка должна выдерживать басы низкой частоты.

BY42A схема подключения

Кому нужна высокая точность измерений, может воспользоваться вольтамперметром BY42A. Такой прибор даст на один знак после запятой больше.

Вольтметр амперметр BY42A рассчитан на более высокое измеряемое напряжение – до 200 В, но напряжение питания прибора должно находиться в пределах 3,8-30 В.

Также BY42A можно встретить в двух вариантах исполнения платы, но цветовая маркировка проводов остается прежней.

Используя вольтамперметр в своем автомобильном зарядном устройстве, можно не только визуально контролировать процесс зарядки АКБ, но и своевременно диагностировать состояние батареи. Достаточно будет подключить зарядное, где установлен вольтамперметр к батареи, и мы увидим какое сейчас на ней напряжение.

Упростить процесс измерения напряжения и количества потребляемого тока на блоке питания или самодельном зарядном устройстве может миниатюрный китайский вольтметр. Его стоимость редко превышает 200 рублей, а если заказывать его из Китая через партнерские программы, можно получить еще и ощутимую скидку.
