Все об установке электроусилителя руля на лада гранта в гаражных условиях. установка электроусилителя руля (эур) на lada granta в базовой комплектации «стандарт видео «установка электроусилителя руля»

Рекомендации по выбору электромеханического усилителя

Обзор цен производителей ЭУР на Ладу Гранту

Немного истории

Только спустя 12 лет, в 2002 году, отечественные инженеры из Новосибирского университета начали разработку российского электроусилителя. После завершения создания проекта, несколько лет агрегат проходил доработку и испытания на заводе АвтоВАЗ.

Новое устройство

Задача инженеров заключалась в том, чтобы создать достойный аналог зарубежным усилителям, обеспечить агрегат необходимыми преимуществами, долговечностью и надежностью. При этом, в отличие от импортных аналогов, наши электроусилители стоили значительно дешевле.

Сегодня данные устройства выпускает Бердский электромеханический завод, расположенный на территории России и являющийся дочерней компанией АвтоВАЗа.

Основные преимущества первого ЭУ

Электроусилок не был бы столь востребован и популярен без очевидных преимуществ, которые он принес вместе со своим появлением. К сильным сторонам этой системы рулевого управления относят:

• Узел функционирует даже при отключенном силовом агрегате;
• Агрегат позволяет частично экономить топливо, что положительно сказывается на расходе горючего;
• Управляемость улучшается во всех компонентах;
• Надежность маневров на самом высоком уровне;
• Отличные показатели безопасности при регулярной эксплуатации.

Лада гранта не работает эур

Автомобили семейства Лады Гранты в базовых комплектациях оснащены гидроусилителем рулевого колеса. Электромеханический усилитель руля (далее — ЭУР) устанавливается индивидуально владельцами.

Электромеханический усилитель руля

ЭУР — относительно новая разработка модульного управления, которая, также как и ГУР, имеет преимущества и недостатки.

Стоит ли устанавливать электроусилитель руля на автомобиль Лада Гранта

Стоимость ЭУР на Гранту Лифтбек на 15-20 % дороже гидравлического аналога. Установку может позволить далеко не каждый собственник.

Среднестатистический водитель не ощутит разницы между ГУРом и ЭУРом. Но автомобилисты, проводящие много времени за рулем, с первой минуты положительно оценят нововведение.

В первую очередь установку ЭУРа стоит рассматривать таксистам, менеджерам, снабженцам, работа которых заключается в постоянных разъездах.

Принцип работы ЭУР

При каждом повороте рулевого колеса происходит скручивание торсионного вала. Информация о данном процессе от датчика крутящего момента передается на блок управления в режиме «онлайн».

На основании полученной информации электронный блок управления (далее – ЭБУ) аккумулирует информацию и считывает показания с других датчиков. ЭБУ передает сигнал электрическому двигателю, который усиливает момент вращения вала рулевой рейки путем активации электромотора.

Информация обрабатывается настолько быстро, что от момента передачи до момента считывания проходят десятые доли секунд.

Режимы, при которых срабатывает электроусилитель Гранта Лифтбек

• Поворот технического средства на скорости ниже 50 км /ч, свыше 90 км/ч;
• Возврат руля в центральное (среднее) положение;
• Удержание рулевого колеса в центральном положении.

Возможные неисправности ЭУРа на Ладе Гранте Лифтбек (Седан)

Неисправность	Диагностирование	Метод устранения
Свечение диода на боковой стойке из-за неисправности датчика скорости.	Проверка исправности датчика скорости путем его демонтажа, прозвон мультиметром.	Замена датчика новым, так как конструкция не подлежит ремонту (частичному, полному).
Низкое напряжение в электропроводке.	Проверка целостности изоляционного слоя, контактных клемм.	Замена поврежденного участка кабеля, изоляция мест соединения.
Электрический усилитель вращается туго.	Проверка подачи напряжения на входные контакты от реле – регулятора.	Замена реле-регулятора.
В процессе вращения слышен характерный скрип, металлический скрежет.	Демонтаж ЭУРа, разбор на составные элементы, проверка состояния подшипников качения.	Замена двух подшипников качения новыми.

Обзор цен производителей ЭУР на Ладу Гранту

Наименование / артикул	Цена (Руб.)
ОАО «АВТОВАЗ» 11117-3450008-02, напряжение 13.5 В, сила тока 55 А, вес 9.0 кг.	От 23500
ОАО «АВТОВАЗ» 11186-3450008-02	—/—
ОАО «АВТОВАЗ» 2172-3450008-02	—/—
ОАО «Проспорт» RE-49114	От 24000
RE-49113	—/—
ОАО «ЛадаЦентр» ФР-00001716	От 25000
ОАО «Автоэлектроника», 11186-3450008-02 (122.3405010-02)	—/—

*цены актуальны состоянием на 19.10.2018 года.

Рекомендации по выбору электромеханического усилителя

Для установки на автомобили семейства Лады Гранты рассматриваем модификации от отечественного производителя. Приобретать зарубежные аналоги с 50% накруткой по стоимости нет смысла.

Запчасти покупаем исключительно в сертифицированных точках продажи. Лучше всего в фирменных магазинах от ОАО «АвтоВАЗ».

Установку электроусилителя руля проводим самостоятельно. Повторно прочитываем рекомендации статьи, просматриваем видео-уроки по мере необходимости.

Список интернет магазинов, адреса фирм, предоставляющих услуги

№	Название	Контакты, адрес
1.	СТО «А1-Моторс»	Москва, ул. 1-я Дубровская, д. 13а, стр.4, телефон: 8 (495) 120-15-38

Отзывы о фирмах

• Василий:полгода назад в СТО «А1-Моторс» устанавливал сервопривод на Гранту. Ребята сделали все оперативно и профессионально. Мои рекомендации.
• Иван:после покупки Лады заменил ГУР на ЭУР. Работы заказывал в СТО «Автосервис на Седова». Новое оборудование, множество ремонтных боксов, работают профессионально.
• Иннокентий:товарищи рекомендовали установить ЭУР. Покупал в магазине запчастей «Мотель Варшавский». Хорошее качество, приемлемые цены, бонусы при покупке.
• Владлен:два года отъездил на ГУРе, решил перейти на ЭУР. Советовали покупать в «Эксперт-Авто». После установки прошло полгода, нареканий нет, мои рекомендации.
• Вячеслав:оставляю свой положительный отзыв о магазине автозапчастей «Запчасти на колесах». Профессиональная консультация, приемлемые цены, приветливый персонал.

Снятие и установка

Это не такая уж и сложная процедура, как может показаться. И даже требует очень мало инструмента:

1. Накидной ключик на 8.
2. Головка с воротком, или торцевой ключ на 13.
3. Фигурная (крестовая) отвёртка.

И более ничего, кроме умения, ими пользоваться. Это при условии, что сам руль уже снят, а это отдельная история.

Внимание! Перед началом процесса, первым делом отключить аккумуляторную батарею! Можно просто сняв одну клемму. Ну а теперь вперёд

Пластмассовые накладки с колонки руля снять, вывернув 2 самореза и отстегнув 2 фиксатора. Отвёрткой же, выкручиваем болты, в количестве четырёх штук, и отделяем нижнюю часть накладки. Теперь мешают замок, и «вертолёт» — переключатели поворотов и дворников. Первым делом, прижимая на разъёмах усики, отключаем все провода. Потом, ключом на 8, ослабить хомут, который прикрепляет эти устройства, после чего, они свободно сойдут с кожуха вала

Ну а теперь вперёд. Пластмассовые накладки с колонки руля снять, вывернув 2 самореза и отстегнув 2 фиксатора. Отвёрткой же, выкручиваем болты, в количестве четырёх штук, и отделяем нижнюю часть накладки. Теперь мешают замок, и «вертолёт» — переключатели поворотов и дворников. Первым делом, прижимая на разъёмах усики, отключаем все провода. Потом, ключом на 8, ослабить хомут, который прикрепляет эти устройства, после чего, они свободно сойдут с кожуха вала.

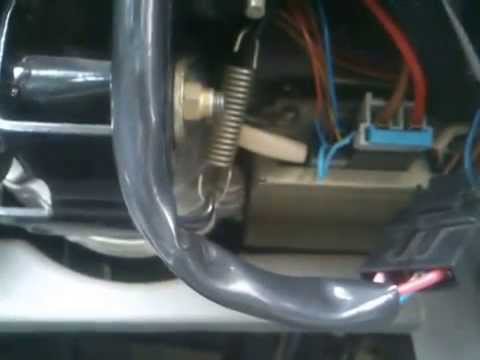

Отсоединить два разъёма от ЭБУ ЭУР. Снять со специальной шпильки пластиковую накладку.

Нижние гайки не откручивать совсем, а провернуть на несколько оборотов ключом № 13. А вот стяжной болт шарниров промежуточного вала, вытащить полностью, открутив его гайку на 13. Ну вот. Выкрутив все крепёжные гайки, можно вытаскивать неисправный ЭУР «Приоры». Ключом на 13 освободить нижний вал устройства от шлицевого шарнира. Ну вот и всё. Можно попытаться починить описанные выше неисправности самому, отнести в мастерскую или просто поставить новый агрегат на свою «Приору», действуя в обратном порядке.

Полезное видео по общему ремонту электроусилителя руля «Приоры»:

Одна из новинок российского автопрома – «Лада Калина» — стала первым отечественным автомобилем, оборудованным ЭМУРУ – электромеханическим усилителем рулевого управления. Как работает электроусилитель руля «Калина»? Ответу на этот вопрос будет посвящена отдельная большая статья. Мы лишь отметим, что с увеличением скорости, которую набирает машина, компенсирующий момент ЭУР постепенно уменьшается, а при достижении 60 км/ч он отключается автоматически. Первое время эта деталь была не совсем «доработана» и имела одно опасное свойство – она могла отключиться во время движения машины, независимо от ее скоростного режима. Следует заметить, что сегодня все эти проблемы остались в прошлом. Добавим, что электроусилитель можно совсем отключить, вытащив один из его предохранителей. Правда, рулевое управление при этом станет еще «тяжелее», чем на «десятке» или «четырнадцатой».

Устройство ЭМУРУ работает от бортовой электросети автомобиля с напряжением от 10,8 до 15В.

Правила эксплуатации ЭУР

Чтобы механизм работал правильно и служил исправно долгое время, он нуждается в правильном использовании. При соблюдении, которого, вы не скоро узнаете, как производится ремонт усилителя и сколько это стоит.

Реле усилителя, совсем не любит ни какого рода воздействия на себя (механические или же физические). Это очень хрупкая деталь, ни в коем случае не роняйте его. Ну а если таковое случилось, внимательно осмотрите его, и в случае поломки деталей, произведите их замену.

Избегайте механического нагревания электрических приборов, а так же возможности нахождения во влажном помещении. Ни в коем случае не прикасайтесь к контактам прибора, они могут деформироваться, и необходимо будет производить их замену. После установки блока управления обязательно настройте его, что в дальнейшем выдавалась корректная скорость движения автомобиля.

Запрещается любого рода воздействие на узел рулевой колонки

. Любой механизм, ЭУР в том числе, не любит когда на него пытаются воздействовать из вне. Поэтому, не обладая навыками ремонта данной системы, лучше не старайтесь начинать.

Электроусилитель руля – проблемное место у Лады Калина. Наверняка, это вызвано тем, что отечественный автопром лишь недавно познакомился с ЭУР. Не успел «Автоваз» еще научиться делать добротные системы рулевого управления. Поэтому ремонт электроусилителя руля на Калине пока остается частой практикой

. Но заниматься ею лучше всего специалистам.

Дилетантство здесь будет некстати – оно может лишь усугубить ситуацию. Рулевая система – важный узел, от исправности которого зависит эффективность управления автомобилем и, конечно же безопасность.

Ремонт электроусилителя руля на Калине – ответственная работа, требующая определенных знаний в области ЭУР. И так как подобными знаниями обладает минимальное число автолюбителей, то в основном при проблемах водители едут на СТО, что в корне правильно.

Как определить неисправность?

Несмотря на то, что ремонт ЭУР требует обращения в автосервис,обнаружить первые симптомы неисправности можно самому .

Калины на передней панели имеют специальный индикатор желтого цвета, который в случае поломки электроусилителя загорается и сообщает об ошибке в системе. Если он загорелся, значит, у вас появился лишний повод навестить ближайшую автомастерскую. Но сразу стоит отметить, что желтый индикатор не сообщает о критичной неисправности, а сигнализирует лишь о возникновении неполадки, которая позволяет управлять автомобилем, но уже без участия ЭУР.

В случае если электроусилитель руля полностью отказал, то лучше сразу остановиться и вытащить его предохранители

. В Калине они находятся с левой стороны от руля. Теоретически при неисправностях ЭУР должен отключаться самостоятельно. Однако раз на раз не приходится. Поэтому для верности все же стоит позаботиться о предохранителях.

Возможные неисправности и их причины

Основной проблемой, которая вызывает поломку электроусилителя руля — .

ЭУР, установленный на Калине, работает не с постоянным усилием, прилагаемым к рулевой рейке. В полную силу усилитель начинает работать только в момент, когда машина движется на низкой скорости или прибывает в состоянии покоя. При разгоне усилия усилителя на рулевую рейку уменьшаются. То есть чем ниже скорость движения, тем больше начинает работать ЭУР.

Естественно описанную неисправность можно выявить только, когда машина стоит на месте или движется с маленькой скоростью

. Исправить данную поломку можно лишь путем полной замены датчика скорости. Причем здесь необязательно отправляться в сервис. Все можно заменить самому. Вторая неисправность может скрываться в самом ЭУР. В основном она заключается в самоотключении электроусилителя руля из-за того, что он не прошел самоконтроль. То есть устройство самостоятельно отключается, чтобы не мешать водителю при управлении машиной.

Подобного рода неисправность гарантирует поездку на СТО и потребует хорошо потратиться.

Дополнительные причины

Неприятности в работе электроусилителя руля может вызвать:

• падение напряжения по причине возможных разрывов цепи из-за неисправностей с проводкой;
• превышение значения частоты вращения ДВС;
• отсутствие информации датчика скорости.

В целом видно, что причин, по которым ЭУР выходит из строя, не так уж и много. Какие-то из них критичные, какие-то – нет. Но в любом случае нужно позаботиться об оперативном устранении возникшей проблемы.

Диагностика

Для проверки усилителя в авто нужно демонтировать пластмассовую накладку на рулевой колонке, для этого открутите болты, фиксирующие ее снизу.

Затем вам нужно будет добраться до 8-контактного штекера, его распиновка следующая:

• контакт голубого цвета подключается к замку зажигания, это питание 12 вольт;
• контакт красно-коричневого цвета — это кабель подключения к тахометру;
• серый контакт идет на контроллер скорости авто;
• бело-розовый провод — контрольный индикатор усилителя;
• черно-желтый контакт — это диагностическая линия;
• следующий контакт пустой, провод к нему не подключен;
• контакт коричневого цвета — это масса;
• пустой.

Более точные результаты позволит получить проверка усилителя с помощью сканера. Но поскольку такое оборудование обычно можно найти только на СТО, можно попытаться проверить работу системы скрепкой.

Для проверки нужно сделать следующее:

1. Сначала отключается зажигание.
2. Затем, используя скрепку, необходимо замкнуть контакты под номерами 6 и 7 данного штекера, при этом сам штекер демонтировать не обязательно.
3. Далее, зажигание нужно включить.
4. Выполнив эти действия, индикатор поломки ЭУР, расположенный в приборной панели, начнет мигать, по количеству морганий можно определить поломку системы (автор видео — Гоша Вахромеев).

• один длинный сигнал и один короткий — электроусилитель исправен;
• один длинный и два коротких — нет сигнала оборотов мотора;
• один длинный и три коротких — вышел из строя или отсутствует питание контроллера момента;
• один длинный и четыре коротких мигания — проблемы в работе электродвигателя ЭУР;
• один длинный и пять коротких — вышел из строя контроллер положения рулевого вала;
• один длинный и шесть коротких — вышел из строя контроллер положения ротора мотора;
• один длинный и семь коротких — неполадки в работе электросети — напряжение либо слишком высокое, либо очень низкое;
• один длинный и восемь коротких — вышел из строя управляющий модуль электроусилителя;
• один длинный и девять коротких — поломка контроллера скорости.

Коды ошибок

с1044 — неверная последовательность датчика положения ротора (ДПР)

c1621 — не верное напряжение 5V

с1622 — отказ цепи сигнала скорости

c1011 — цепь сигнала оборотов двигателя автомобиля, отсутствие сигнала — сигнал с датчика хола (или штатного тахометра через ограничитель напряжения) разделить на 4 и подать на вход тахометра,

c1022 — ошибка, напряжение основного вывода датчика момента — возможно, что крышка вала перетерла изоляцию и средней, зеленый провод замыкает на массу

Ошибка ЭУР на приборной панели

Если на панели приборов появляется ошибка электроусилителя руля, то это может свидетельствовать о поломке системы либо о ее некорректной работе. При этом электроусилитель, может быть полностью работающий. Ошибка, появляющаяся на приборной панели, горит желтым цветом. Это свидетельствует о том, что возможно использовать машину и при , но нужно будет соблюдать определенные меры безопасности.

Если устройство полностью отключается, то для управления машиной придется прикладывать больше усилий. Чтобы отключить ЭУР, достаточно извлечь предохранитель, отвечающий за его функционирование. Если заметили, что система работает некорректно, то лучше демонтировать предохранитель и решить проблему.

Если заметили, что световой индикатор на контрольном щитке загорается только при включении зажигания, а после запуска мотора гаснет, то переживать не стоит. При активации зажигания система производит диагностику всех узлов и механизмов, так что появление индикатора — это нормально. Но если лампа продолжает гореть даже после запуска двигателя, то это свидетельствует о проблеме.

Электроусилитель руля ВАЗ 1118, 2190 Гранта (ЭУР) с проводкой в сборе к рулевой рейки 4.1

Уважаемые покупатели, во избежание ошибок при отправке электроусилитель руля ЭУР ВАЗ 1117, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.

Электромеханический усилитель руля — это устройство, которое в наше время устанавливается на большинство машин как иностранного, так и отечественного производства. Его наличие в автомобиле объясняется очень важным фактором, это повышение безопасности водителя и пассажиров, т.к. управлять автомобилем, который оборудован таким прибором как усилитель руля значительно легче и проще.

ЭУР — Электромеханический усилитель рулевого управления представляет собой принципиально новую конструкцию проходного типа, без использования механического редуктора и предназначен для снижения управляющего усилия, прикладываемого водителем к рулевому колесу.

Электроусилитель руля на автомобили Лада Гранта, Калина всех модификаций. Номер детали по каталогу запасных частей ОАО «АВТОВАЗ»:1117-3450008-04. Взаимозаменяется с ЭУР 11186-3450008-02. Производство фирмы Mando Южная Корея. Поставляется на сборочное производство АВТОВАЗ.

Штатная инсталляция без дополнительных пластин-адаптеров.

Принцип работы ЭУР (электрического усилителя руля) основан на том, что при вращении рулевого колеса происходит скручивание торсионного вала усилителя. Величина этого скручивания фиксируется датчиком момента, который в нем установлен. На основании этих значений, а так же данных с датчика скорости и оборотов коленчатого вала, электронный блок управления вычисляет нужное усилие для компенсации сопротивления прилагаемое на руль водителем, и затем подает команду на электродвигатель усилителя.

Основные требования, которые обеспечивает безредукторный электроусилитель:

— снижает энергетические затраты водителя;

— обеспечивает оптимальные по эргономическим условиям нагрузочные и скоростные характеристики рулевого управления;

— обеспечивает прямолинейное движение автомобиля при повреждении шин или подвески;

— сохраняет возможность управления автомобилем при отказе усилителя;

— сохраняет стабилизацию колес, то есть удерживает их в нейтральном положении при воздействии различных возмущающих факторов.

Особенно актуален усилитель рулевого управления в экстремальных условиях, так как обеспечивает комфортабельное и надежное управление автомобилем.

Основные преимущества ЭУР перед гидроусилителем:

1. Технологичность установки. Монтируется на автомобиль одним узлом без вторжения в моторный отсек;

2. Время установки – не более 1,5 ч;

3. Надежность. Отсутствуют компоненты, присущие гидроусилителям (шланги, шкивы, жидкости);

4. Обеспечивает пассивную безопасность при ударе, имеет встроенную систему самодиагностики;

5. Экологичность и энергосберегаемость. Потребляет мощность только при маневрировании, что заметно снижает затраты энергии и приводит к экономии топлива;

6. Информативность. Обеспечивает рост усилия на руле с ростом скорости движения автомобиля.

Основные технические характеристики ЭУР ВАЗ 1117-345008-04:

— Номинальное напряжение питания 13,5 В;

— Потребление тока не более 55 А;

— Компенсирующий момент 28±1 Нм при скорости вращения рулевого колеса 360°/сек;

Основные преимущества перед редукторным вариантом электроусилителя:

1. Надежность. Прямая передача момента приложенного к рулевому колесу на рулевую рейку в отличие от редукторного варианта, где присутствует зубчатая передача;

2. Быстродействие. Обеспечение высокой степени реакции со стороны управляемых колес на изменение положения рулевого колеса;

3. Очень низкий уровень шума.

Усилитель относится к узлам с повышенными требованиями безопасности. При возникновении неисправности усилителя — он автоматически отключается, при этом управление автомобилем становится таким как на автомобиле, не оборудованном усилителем.

Если Вы сомневаетесь покупать электроусилитель или нет, то просто прокатитесь на машине, оборудованной ЭУР. После такой тестовой поездки Ваши сомнения, скорее всего, исчезнут и принять решение о покупке такого прибора, будет проще.

Другие артикулы товара и его аналогов в каталогах: 1117034500804, 111860345000802.

ВАЗ 1117-1119, ВАЗ 2190.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно установить или заменить электроусилитель руля ЭУР на автомобиле семейства Лада Гранта, Лада Калина.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Диагностика

Для проверки усилителя в авто нужно демонтировать пластмассовую накладку на рулевой колонке, для этого открутите болты, фиксирующие ее снизу.

Затем вам нужно будет добраться до 8-контактного штекера, его распиновка следующая:

• контакт голубого цвета подключается к замку зажигания, это питание 12 вольт;
• контакт красно-коричневого цвета — это кабель подключения к тахометру;
• серый контакт идет на контроллер скорости авто;
• бело-розовый провод — контрольный индикатор усилителя;
• черно-желтый контакт — это диагностическая линия;
• следующий контакт пустой, провод к нему не подключен;
• контакт коричневого цвета — это масса;
• пустой.

Более точные результаты позволит получить проверка усилителя с помощью сканера. Но поскольку такое оборудование обычно можно найти только на СТО, можно попытаться проверить работу системы скрепкой.

Для проверки нужно сделать следующее:

1. Сначала отключается зажигание.
2. Затем, используя скрепку, необходимо замкнуть контакты под номерами 6 и 7 данного штекера, при этом сам штекер демонтировать не обязательно.
3. Далее, зажигание нужно включить.
4. Выполнив эти действия, индикатор поломки ЭУР, расположенный в приборной панели, начнет мигать, по количеству морганий можно определить поломку системы (автор видео — Гоша Вахромеев).

Как по миганию значков индикатора понять, где искать причину:

• один длинный сигнал и один короткий — электроусилитель исправен;
• один длинный и два коротких — нет сигнала оборотов мотора;
• один длинный и три коротких — вышел из строя или отсутствует питание контроллера момента;
• один длинный и четыре коротких мигания — проблемы в работе электродвигателя ЭУР;
• один длинный и пять коротких — вышел из строя контроллер положения рулевого вала;
• один длинный и шесть коротких — вышел из строя контроллер положения ротора мотора;
• один длинный и семь коротких — неполадки в работе электросети — напряжение либо слишком высокое, либо очень низкое;
• один длинный и восемь коротких — вышел из строя управляющий модуль электроусилителя;
• один длинный и девять коротких — поломка контроллера скорости.

Коды ошибок

с1044 — неверная последовательность датчика положения ротора (ДПР)

c1621 — не верное напряжение 5V

с1622 — отказ цепи сигнала скорости

c1011 — цепь сигнала оборотов двигателя автомобиля, отсутствие сигнала — сигнал с датчика хола (или штатного тахометра через ограничитель напряжения) разделить на 4 и подать на вход тахометра,

c1022 — ошибка, напряжение основного вывода датчика момента — возможно, что крышка вала перетерла изоляцию и средней, зеленый провод замыкает на массу

Автомобиль ОКА

Aclii › Блог › Ставим ЭУР на Гранту Стандарт. Часть III

ЭУР установлен, теперь осталось его подключить. Честно говоря, для меня эта часть оказалась наиболее трудоемкой из-за того что подходящих клемм долго не удавалось найти, некоторые так и не удалось…

Еще до осмотра разъемов ЭБУ из интернета удалось узнать что разъемы AMP с квадратными контактами встречаются чаще, поэтому в качестве донора контактов для приборки и ЭБУ был приобретен разъем комбинации приборов от Калины:

Вынимаем понравившийся контакт с проводом и устанавливаем его на место 20 контакта нашего разъема приборки

Для удобного доступа к ЭБУ необходимо отогнуть обивку и снять бардачок, на рисунке ниже место расположения ЭБУ отмечено красным, диагностический разъем OBDII отмечен желтым (уже снят с посадочного места, он находится за пластиковой облицовкой в месте куда указывает синяя стрелка)

Если вы заранее купили необходимые контакты для разъема X2 ЭБУ, то просто вставляете их в разъем и собираете в обратной последовательности.

Мне не повезло — на момент установки достать я их не смог, так как мне были нужны круглые контакты MOLEX, а время поджимало, так что «осторожно, колхоз!». Так как квадратная оболочка выполняет роль стягивающего корпуса и ограничителя, то необходимо ее чем-то заменить, причем это что-то должно быть цилиндрической формы — остановился на ПВХ изоляции провода контакта, нарезаем два тонких колечка и одеваем их на контакт, как-то так:

Так как квадратная оболочка выполняет роль стягивающего корпуса и ограничителя, то необходимо ее чем-то заменить, причем это что-то должно быть цилиндрической формы — остановился на ПВХ изоляции провода контакта, нарезаем два тонких колечка и одеваем их на контакт, как-то так:

Со вторым контактом поступаем аналогично.

Собираем разъем и подключаем его к ЭБУ. Проверяем наличие контакта на всякий случай — замеряем сопротивление между новыми проводами и массой, у меня получилось 4,98 и 5,83 кОм, правда не помню какой из них какой)

Со стороны ЭУР от разъема Х2 в гофре прокидываем 3 провода: 2 к ЭБУ и 1 к диагностическому разъему.

Подключаем провода из гофры к новым контактам разъемов ЭБУ и OBDII, собираем все, изолируем и укладываем. Для проверки необходимо проверить сопротивление между контактами 2,3 и массой на разъеме ЭУР, оно должно не сильно отличаться от ранее измеренных 4,98 и 5,83 кОм.

Вторая слаботочная гофра идет от разъема X2 ЭУР в сторону блока предохранителей с двумя проводами: провод для подключения к 20 контакту приборки и провод для подключения +12В зажигания от 56-го контакта блока предохранителей.

Блок предохранителей фиксируется одним саморезом — правда в очень «удачном» месте

После чего открывается доступ в паучье логово из проводов изоленты, хорошо что провод к которому нужно подпаяться находится довольно удачно.

Собираем этот ужас обратно. Припаиваем контакт приборки, все изолируем и укладываем.

Осталось подключить массу сигнальной части ЭУР. По схеме она идет на скрутку S22, которая в свою очередь крепится к кузову, эту точку мне найти не удалось, поэтому пришлось сделать свою — в боковую направляющую центральной консоли был вкручен болт М6, который будет «шпилькой» для подключения сигнальной массы ЭУР.

На данном этапе мы установили ЭУР и подключили все сигнальные проводники, в следующей части будет рассказано о подключении «силы».

источник

Блок предохранителей

Слабым звеном электроусилителя руля на Калине, является блок предохранителей, если что-то не работает, стоит проверить их. Чтобы добраться до них, Вам нужно открыть приборную панель, слева от руля. Для этого потяните за верхнюю часть на себя и защелка откроется.

Проверьте, работает ли предохранитель, если отказал, замените его. Проверяется очень просто, смотрите целостность нити внутри предохранителя. Так же поможет смена 50 амп реле на 30 амп.

В более новых версиях Калины ставят электроусилители от Hyundai, что положительно сказалось на его надежности. Однако остались тысячи машин с отечественной версией, которая сбоит и ломается время от времени. Теперь Вам будет проще сделать ремонт электроусилителя руля на Калине своими руками. Главное помнить, что не любое отключение усилителя является поломкой. И Вы сможете сами найти проблему и устранить ее, а где-то придется ехать в сервис.

Автомобили Лада Калина, Гранта и Приора могут комплектоваться электроусилителями руля (ЭУР) различных производителей (например, Калуга или Махачкала). При возникновении неисправностей в его работе (отказал, не работает, отключается и т.д.) следует выполнить диагностику при помощи специального сканера. Также есть возможность определить причины сбоев и без специального оборудования «методом скрепки».

Необходимо снять пластиковый кожух рулевой колонки(вывернуть винты крепления снизу) и добраться до 8-ми контактного черного разъема.

Он имеет следующую распиновку:

1. Голубой (замок зажигания +12в);
2. Коричнево-красный (тахометр);
3. Серый (скорость автомобиля);
4. Розово-белый (контрольная лампа ЭМУР);
5. Желто-черный (K-Line);
6. Пустой (L-line, провод не подведен)
7. Коричневый (масса)
8. Пустой.

Чтобы выполнить диагностику ЭУР без сканера необходимо:

1. Выключить зажигание;
2. Замкнуть контакты №6 и №7 этого разъема, используя кусок провода или скрепку (разъем не снимаем);
3. Включить зажигание;
4. Определить код неисправности по миганию контрольной лампы неисправно­сти электроусилителя рулевого управ­ления на комбинации приборов.

Определение кода неисправности ЭУР по мигающей лампе:

• длительность начальной паузы – 2 сек;
• длительность длинного сигнала – 2 сек;
• длительность короткого сигнала – 0,5 сек;
• длительность паузы между сигналами – 0,5 сек;
• длительность паузы между кодами – 2 сек

Диагностика ЭУРа (ЭМУР Электроусилитель руля) ВАЗ методом «скрепки» Калина, Приора

Коды ошибок электроусилителя руля:

11 — Система исправна12 — Отсутствие сигнала оборотов двигателя13 — Неисправность датчика момента14 — Неисправность двигателя ЭМУР15 — Неисправность датчика положения рулевого вала16 — Неисправность датчика положения ротора двигателя ЭМУР17 — Неисправность бортсети автомобиля (ниже 10В либо больше 18В)18 — Неисправность блока управления ЭМУР19 — Неисправность датчика скорости автомобиля

Коды неисправностей ЭУР при диагностике специальным сканером:

Напомним, ранее мы рассказывали, как устранить стук в электроусилителе руля автомобилей Лада.
