Самодельная эстакада для легкового автомобиля в гараже

особенности изготовления разных вариантов :: SYL.ru

Смотровая яма нужна практически любому автомобилисту. С ее помощью вы можете сделать плановый осмотр автомобиля и его частичный ремонт

Особенно важно такое сооружение в том случае, если поблизости нет станций ТО

Для чего нужна конструкция?

Как уже было сказано, если у вас есть машина, то, возможно, будут и определенные проблемы с механизмами. Не все поломки можно устранить прямо в гараже. Иногда приходится забираться и под автомобиль. Естественно, делать ремонт лежа не очень удобно. Именно для этого и была придумана эстакада.

Своими руками сделать такое сооружение не сложно. Нужно только определиться с конструкцией и собрать все необходимые материалы. Нужно отметить, что для постройки сооружения можно применить все, что находится у вас в хозяйстве. Например, эстакада для ремонта машины может быть сделана из металлических лестниц (надземный вариант), кирпичей или просто выкопана в виде ямы (подземный вариант).

Какие инструменты могут понадобиться?

Сконструировать такое строение достаточно просто. Нужно сначала нарисовать схему на бумаге, рассчитать ее размеры, а также подобрать необходимый инструмент:

1. Сварка (если будет построен металлический вариант).
2. Болгарка (для разрезания материалов).
3. Лопата (если вы хотите сделать яму или же зафиксировать надземные стойки).
4. Кирпич и шпалы.
5. Цемент (чтобы изделие не «ездило», его следует закрепить бетонным раствором).

Из этого перечня вы выбираете то, что вам будет нужно в зависимости от материалов.

Как сделать самый простой вариант конструкции?

Она представляет собой сооружение, на которое автомобиль может выехать только задними или только передними колесами. Такая эстакада для автомобиля состоит из одинаковых конструкций, которые можно сделать из металла или дерева. Учтите, что ширина таких изделий не должна быть менее 40 см. В противном случае они могут оказаться неустойчивыми или слишком узкими.

Сварить эту конструкцию можно из уголков. При этом сечение элементов составляет около 2,5 см. Для того чтобы автомобиль не соскользнул с эстакады, на стойках нужно зафиксировать ограничители. Их высота составляет не менее 7 см. После того как все сварочные работы будут завершены, острые углы нужно убрать при помощи болгарки. Для того чтобы изделие прослужило как можно дольше, его нужно покрыть специальным антикоррозийным составом или покрасить. Учтите, что один элемент такого сооружения будет иметь достаточно большой вес.

Как сделать конструкцию из лестниц?

Подобная эстакада своими руками делается тоже достаточно быстро. Она является более совершенным вариантом, чем предыдущий. Для работы вам понадобится две металлические лестницы длиной не менее 3 метров, сварочный аппарат и уголки.

Для начала нужно обработать все составляющие антикоррозийным составом. Далее, к краям лестниц нужно приварить по 4 вертикальные опоры, на которых они будут стоять (как лавочки). Их длина должна быть достаточной для того, чтобы ее можно было частично вкопать в землю. Естественно, в этом случае лучше выбрать уголки или трубы. В любом случае эти элементы должны быть достаточно прочными, чтобы выдержать вес автомобиля.

После того как основная конструкция будет собрана, необходимо зафиксировать ее в гараже. Поместите будущую эстакаду так, чтобы вам было удобно заезжать на нее. Стойки в земле обязательно надо зафиксировать бетонным раствором. Для того чтобы автомобиль смог заехать на конструкцию, к лестницам под углом нужно приварить еще по 4 уголка (с обеих сторон). Между собой их лучше объединить поперечинами.

Особенности обустройства смотровой ямы

Строительство эстакады такого типа является самым распространенным. Однако возможно оно при одном условии: у вас есть много свободного места. Такая смотровая яма должна иметь глубину не менее 1 метра. Этот параметр зависит от роста человека, который будет заниматься ремонтом или осмотром авто. Чтобы земля не осыпалась внутри, стенки сооружения лучше обшить досками. Для того чтобы спускаться в яму было удобно, нужно либо выкопать ступеньки, либо поставить лестницу. Учтите, что ступени следует оснастить противоскользящими накладками.

Учтите, что края такой эстакады должны находиться немного выше уровня земли. Длина ямы должна соответствовать размеру машины. При этом после заезда автомобиль не должен перекрывать лестницу для спуска. Что касается ширины канавы, то она составляет около 1 метра. К этому расстоянию нужно добавить предохранительные реборды.

Как видите, эстакада своими руками строится достаточно быстро. Нужно просто заранее нарисовать схему и подобрать материалы.

Необходимость установки мини-эстакады. Устройство

Современный автомобиль — это технически сложное устройство, требующее периодического технического обслуживания, замены комплектующих и расходников, мелкого ремонта. Многие неопытные автомобилисты предпочитают проводить текущий осмотр машины исключительно на СТО и платить из своего кармана даже за замену масла.

Более опытные водители делают большинство работ своими руками. Для этого в гараже нередко устанавливается самодельная эстакада — конструкция, с помощью которой можно исследовать днище автомашины.

Эстакады бывают двух видов:

1. Полноразмерные. Заезжая на эту конструкцию, автомобиль поднимается над землёй примерно на метр. Можно исследовать днище, капот, проводить необходимые манипуляции. Подходит для обслуживания легковых автомашин и легких грузовиков
2. Мини-эстакады. Обеспечивают частичный подъем автомобиля. Этого достаточно для проведения косметического ремонта авто своими руками. Подходит для частичного заезда легковых автомобилей

В первом приближении функции эстакады аналогичны смотровой яме. Она обеспечивает доступ к днищу автомобиля. Однако при высоком уровне залегания грунтовых вод в месте строительства гаража обустраивать смотровую яму нецелесообразно: она будет постоянно заливаться водой, что потребует оборудования дополнительной дренажной системы, а на металлических частях автомашины из-за повышенной влаги появится коррозия.

Полноразмерная эстакада — это монолитная конструкция, которую можно встретить в ремонтных автомастерских и вдоль оживлённых трасс. Для её установки требуется много места — протяжённость изделия составляет около шести метров над землёй плюс заезд. Строительство такого варианта в собственном частном гараже оправдано, если здание рассчитано на два машиноместа, одно из которых пустует.

Мини-эстакада — небольшая переносная конструкция, предназначенная для частичного наезда автомашины. В её основе — две независимые части, не связанные друг с другом. Автомашина наезжает на подготовленный помост задними либо передними колёсами, немного приподнимается над полом или землёй и позволяет автовладельцу провести первичный осмотр или косметический ремонт.

Достоинство мини-эстакады — возможность её использования в ограниченном пространстве. После работы её можно убрать в сторону. Основные минусы конструкции состоят в следующем:

1. Для заезда на помост необходима ювелирная точность. В противном случае возможно опрокидывание конструкции или повреждение авто.
2. Элементы конструкции устанавливаются в местах, где исключена возможность того, что они разойдутся в разные стороны от малейшего толчка колёс.

Полноразмерная конструкция

Тем, кто не желает терпеть неудобства при ремонте своего авто, мы предлагаем сделать своими руками полноразмерную версию. Вам будет удобнее на нее въезжать, если вы соорудите ее на склоне. Да и досок уйдет меньше. Так что есть смысл присмотреть для нее местечко на склоне. Конечно, эстакаду лучше сделать из металла: он прочнее, не впитывает масло и ржавеет не так быстро как гниет дерево. Но если у вас есть в запасе дерево, то выбор материала очевиден, не покупать же прокат.

Металлическая установка

В качестве опор можно использовать две стальные трубы диаметром не менее 150 мм. Их следует заглубить в грунт ниже уровня его промерзания иначе высота эстакады с наступлением зимы, будет увеличиваться, а весной уменьшаться. После установки опор ямы следует затрамбовать битым кирпичом, а лучше забетонировать. Если глубина промерзания грунта в вашей местности небольшая, заглубляйте опоры в землю не менее метра. Высота опор над поверхностью земли зависит от вашего роста, но должна быть не ниже 1,5 метра.

Устанавливать их следует на расстоянии около 5 метров от предполагаемого въезда на эстакаду, и на расстоянии друг от друга равным колее вашего авто. Сверху на опоры ребрами вниз положите отрезок швеллера шириной около 150 мм, его длинна, должна быть на 50 см больше ширины колеи вашего авто. Приварите швеллер к опорам. После этого для боковой устойчивости сооружения соедините опоры крест-накрест двумя уголками. Четыре уголка с ребрами не менее 7,5 см длиною около 5 м уложите попарно параллельно ребрами друг к другу, а пространство между каждой парой заполните отрезками арматуры длиною 50 см и приварите их к каждому, соблюдая прямой угол. Получившиеся трапы положите так чтобы одна сторона каждого, была на краю швеллера, а другая на земле. Проконтролируйте их горизонтальность при помощи уровня. А также выставьте ширину между центрами краев, лежащих на земле, которая должна равняться колее вашего авто. Приварите их к швеллеру, а к ним упоры, предотвращающие падение транспортного средства, и принимайте поздравления, вы сварили эстакаду из стали своими руками.

Особенности деревянного сооружения

• Вместо трубы в качестве опор, используются два отрезка бруса сечением не менее 15 × 15 см.
• Вкапываемые в грунт части опор, для долговечности необходимо пропитать креозотом или хотя бы отработкой.
• Каждый трап следует собирать из двух досок толщиной 5 см одну из них шириной от 10 до 15 см ставить на ребро. Другую же шириной около 40 см положить плашмя сверху и прибить к первой гвоздями на сто или прикрутить шурупами.
• В каждом брусе необходимо выполнить по одному пропилу шириной 5 см и глубиной в соответствии с шириной досок, поставленных на ребро. Пропилы делают для того, чтобы вставить в них нижние доски трапов. Поперечину к опорам крепить нужно не сверху в торцы, а спереди чуть ниже доски трапа, выходящей из пропила.
• Упоры можно сделать, привернув саморезами к опорам два обрезка плахи, так чтобы они торчали над трапами.
• Для уменьшения вероятности соскальзывания колес с краев трапов желательно сделать ребра. Один из вариантов – прикрепить к торцу верхней доски трапа доску толщиной около 2 см и шириной 10 см. Крепить лучше саморезами с плоскими шляпками длиною 50 мм.
• Ниже поперечины для боковой устойчивости конструкции опоры нужно скрепить между собой крест-накрест двумя досками.

Хорошим подспорьем в ремонте автомобиля для его хозяина будет эстакада, своими руками устроенная в гараже или рядом с ним. Но такая конструкция громоздка и занимает много места, а посещение СТО ради мелкого ремонта не всегда рентабельно. При отсутствии больших площадей для обслуживания личного авто эстакада для ремонта автомобилей может быть изготовлена и в другом варианте.

Эстакада в гараже своими руками

Несмотря на то, что все виды автоэстакад повсеместно используются, наиболее распространенной и популярной является металлическая эстакада. Поэтому далее мы рассмотрим как ее сделать своими руками.

Для изготовления понадобится следующий набор инструментов и материалов:

• арматура;
• металлопрокат;
• сварка по металлу;
• болгарка;
• болты и гайки;
• краска по металлу (опционально).

Наиболее подходящий для гаража вариант сборно-разборная эстакада. Т.е. при необходимости вы сможете ее разобрать и хранить до востребования. Это поможет значительно сэкономить место. Перед началом работ следует сделать подробный чертеж с размерами. Это облегчит работу и поможет не допустить ошибок.

Этапы сборки эстакады

1. Для начала необходимо собрать четыре стойки-основания (опорные тумбы). Для обеспечения достаточной устойчивости их делают в форме трапеции. При сборке обязательно учитывается размер колес автомобиля. В первую очередь свариваются основания нижних опор, а уже после к ним крепят верхние рамки.
2. Трап изготавливается из высокопрочного уголка и арматуры. Технология очень простая: арматура нарезается кусками нужного размера и приваривается с обеих сторон к внутренней части уголков лесенкой. Образуя тем самым металлическую колею. Для эстакады понадобится два таких трапа: один для заезда, а на втором во время ремонта будет стоять автомобиль.
3. После изготовления все элементы скрепляются болтами, а не сваркой, что позволит разобрать конструкцию в будущем.

После окончания основных работ рекомендуется покрасить всю поверхность эстакады краской по металлу, это предотвратит ржавление и продлит срок службы приспособления.

Видео:

Автоэстакада – это незаменимая вещь в гараже почти каждого автомобилиста. Имея собственную эстакаду вы сможете с комфортом проводить техосмотр и ремонт вашего транспорта. Собрать такое приспособление самостоятельно совсем несложно. Зато правильно собранная своими руками эстакада прослужит вам много лет.

Конструкции эстакад

Конструктивно различают следующие виды эстакад:
• для частичного заезда авто
• полноразмерная эстакада.

Естественно, в зависимости от размеров конструкции эстакад и несущей способности выдерживать нагрузку, данные виды эстакад используют для определенного веса автомобилей. Единственным условием будет ограничение размеров эстакады для вашего имеющегося легкового автомобиля или двух.
Классическая конструкция эстакады (практически со слов инструктора по вождению) имеет определенную высоту, ширину и длину рабочей части, ограниченную скосом, а также по бокам дорожки для прохода.

эстакада, предназначенная для частичного заезда авто

Эстакада для частичного заезда авто (переносные и мини) представляет собой облегченную переносную конструкцию, состоящую из отдельных не сваренных между собой частей. Переносные и мини эстакады устанавливают без фундамента. Заезд на данную эстакаду для последующего техосмотра авто возможен передними или задними колесами.

Такая эстакада для авто просто устанавливается и также легко убирается, позволяя экономить место на участке. Однако, для удачного заезда на конструкцию потребуется ловкость и сноровка водителя.
Основные параметры эстакады:
• высота – не менее 1 м.
• ширина – 2,5 м.
• длина скоса – 4,2 м.
Конструктивно переносная или мини эстакада состоит из четырех частей.

Эстакада легко собирается и разбирается, а также транспортируется в необходимое место, поэтому для возникшей вдруг диагностики капризного авто такая эстакада незаменима, особенно в «полевых условиях». На практике иногда необходимо сделать две эстакады, чтобы поднять переднюю или заднюю часть авто на необходимую высоту (клиренс плюс высота эстакады).

Вот так выглядит изготовленная самостоятельно эстакада, используемая для частичного заезда.

полноразмерная эстакада

Безусловно, полноразмерная эстакада это более удобное и надежное сооружение, для строительства которой необходимо рабочее пространство. Зато полноразмерная эстакада в дальнейшем с лихвой окупить затраты на ее строительство.

Основные параметры полноразмерной эстакады аналогичны параметрам переносных и мини эстакад:
• высота – 1 м и более
• ширина до 2,5 м.
• длина рабочей части – 4- 6 м.
• длина скосов с обеих сторон – 4,2 м.
Оговоримся сразу, что размеры полноразмерной эстакады для легковых автомобилей не являются постоянной величиной.

Поэтому эстакаду полноразмерную изготавливают с учетом запаса прочности и дополнительными припусками, которые сыграют добрую службу в дальнейшем. Кроме того, полноразмерную эстакаду можно с успехом использовать в качестве смотровой эстакады для автомобиля, оборудовав смотровую яму.

Как самостоятельно сделать разборную автоэстакаду

Большинство автомобилистов отдает предпочтение разборным автоэстакадам. Это связано с тем, что их удастся сделать самостоятельно с минимальными затратами, что позволит им быстро окупиться. На этапах разработки данного вспомогательного приспособления для ремонта легкового автомобиля потребуется учитывать некоторые геометрические параметры, к которым относятся:

• ширина и высота базовых тумб, на которые опирается конструкция;
• длина заездной части и горизонтальной площадки;
• ширина для межколёсного пространства (колеи).

Приветствуется начальное знание из области сопротивления материалов, которые помогут сформировать прочные узлы и стыки изделия, выдерживающие массу транспортного средства без разрывов или деформации. На материалах не стоит экономить.

Возведение деревянной мини эстакады

После различных ремонтов могут оставаться обрезки досок. Рационально их использовать для изготовления своими руками эстакады, так как изделие из дерева будет иметь минимальный вес при оптимальной прочности. Популярной является конструкция из пары метровых брусков примерным сечением 200х200 мм. С одной из сторон деревянные заготовки срезаются под углом 40-450, чтобы сформировать заездную часть. Далее прибиваем части на двухметровую доску с сечением примерно 200х40 мм. Укладываем готовые изделия под колеса и можем заезжать на мобильную мини эстакаду из досок одним из мостов. Для оптимизации рекомендуем набить фронтальный брусок сверху в качестве откатного ограничителя. Хотя высота подъема небольшая, но позволит проводить ряд операций под машиной.

Другой деревянной разновидностью служит конструкция, сбитая из обрезков доски с равной толщиной заготовок. Обычно основанием для каждой опоры служит пара прочных широких реек, толщиной около 40 мм. и длиной 1,5-2,0 м. На них ступеньками набивают поперек планки до нужной высоты (около полуметра). Передняя часть также оснащается противооткатом. Для удобства переноски к конструкции набивают петли-лямки из прочного материала. Итоговая стоимость изделия минимальная.

Металлический вариант самодельной эстакады

Большей надежностью обладает установленная в гараже или на ровной площадке сделанная своими руками металлическая эстакада. Изделие окажется значительно тяжелей, чем деревянный аналог, а также дороже в изготовлении. Однако самоделка прослужит значительно дольше и сможет выдерживать тяжелые машины. Для изготовления горки из металла потребуется любой материал:

• профильный прокат (полый квадрат или прямоугольник);
• трубы или арматура;
• уголок.

Стыкуется все с помощью сварочного аппарата. Готовое изделие рекомендуем покрасить. Вертикальные стойки рекомендуем делать из профильной трубы. Горизонтальную площадку предпочтительней варить из арматуры, а заезд – в виде ступенек из уголка. Угол заезда желательно не повышать, поэтому 30-350 окажется оптимальным значением. Горизонтальную часть вверху завершают вертикальным упором, не допускающим отката. Высота стоек подбирается по желанию автовладельца. Конструкция может использоваться как для полноценного заезда автомобиля, так и в качестве миниэстакады для въезда одним мостом.

Иные типы эстакад

Удобство пользователям обеспечивает разборный тип эстакад. Вариант относится к промежуточному типу между стационарными и мобильными конструкциями. Благодаря своим крупным габаритам в сборе горка дает много пространства ремонтникам, а в разобранном виде занимает мало места. Конструктор состоит из элементов:

• четыре тумбы-основания;
• две горизонтальные плиты для переезда;
• две наклонные плиты для заезда.

Расставляются тумбы особым способом так, чтобы каждая из них оказалась под колесом легковушки. Улучшить доступность к колесным аркам помогает маневр, при котором удаляются горизонтальные балки, при этом авто остается стоять на тумбах. Под стационарный вариант эстакады потребуется найти ровную свободную площадку. Тумбы обычно складываются из кирпича, шлакоблока или заливаются из бетона. Балки въездные и горизонтальные свариваем из металлических уголков, арматуры и проката. Усиленная площадка может принимать при правильном планировании не только легковые, но и грузовые авто.

Как сделать эстакаду из различных материалов

Для автовладельцев в сельской местности или проводящих много времени на даче подойдет вариант конструкции из кирпичной кладки на цементном растворе. Конструкция имеет вид трапеции шириной, равной расстоянию между колесами авто.

Недостатки такой эстакады:

• Нужен участок для ее сооружения.
• Со временем кирпич станет разрушаться.
• Для освобождения участка понадобится демонтаж сооружения, что потребует от владельца значительных усилий и затрат времени.

Эстакада из железнодорожных шпал

Эстакаду можно собрать из железнодорожных шпал.

В этом случае выкладываются два основания укладкой шпал друг на друга в виде горки, как показано на фото. Поперек укладываются колеи для заезда.

Для надежности конструкции ее скрепляют скобами.

Недостатки такой эстакады:

• Не все имеют требуемый запас шпал.
• Шпалы достаточно тяжелые, что не позволяет собрать и разобрать такую конструкцию одному человеку.
• После окончания ремонтных работ понадобится для хранения шпал много места.

При сооружении данной конструкции на своем участке их можно оставить под открытым небом. Деревянные шпалы обычно пропитываются креозотом, предохраняющим дерево от гниения.

Большей популярностью пользуются металлические эстакады.

Как сделать эстакаду из металла

Металлическая эстакада – универсальная. Использовать ее можно и в городских гаражах.

Для изготовления конструкции понадобится:

• Металлический прокат.
• Сварочный аппарат.
• Любая арматура.
• Болгарка с комплектом отрезных кругов.
• Метизы.
• Краска по металлу

При желании эстакаду можно сделать сборно-разборной, что позволит при необходимости ее быстро собрать.

Инструкция состоит в следующем:

• Собирается четыре стойки-основания примерно 50 сантиметров высотой. Чтобы обеспечить устойчивость, боковые стороны следует собрать в виде трапеции и соединить их одинаковой длины поперечинами из равнополочного уголка 63х5. Мостики можно выполнить из уголка 40х4 и арматуры диаметром 12 миллиметров. Мостики — это обычная металлическая лесенка.
• Изготавливаются два мостика для заезда авто и два мостика для размещения автомобиля при проведении ремонта. Минимальная длина последних подсчитывается измерением расстояния между центрами колес автомобиля и к нему прибавляется небольшой припуск.
• Все элементы скрепляются болтами, что позволяет быстро собрать или разобрать конструкцию.

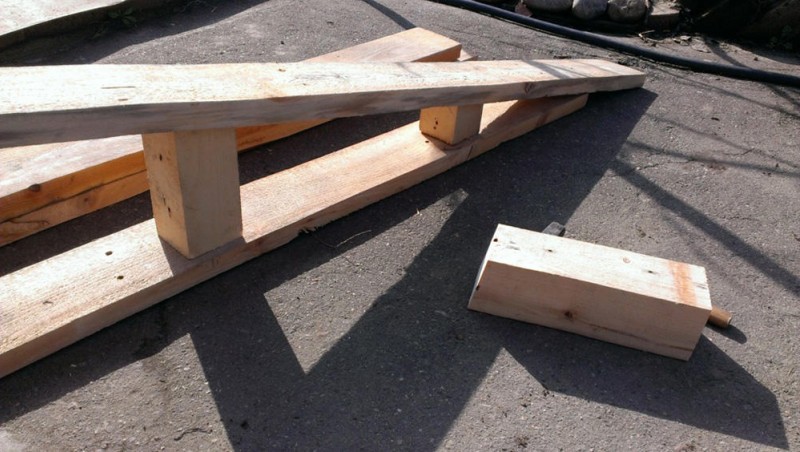

Если места в гараже очень мало, можно изготовить мини-эстакаду, позволяющую автомобиль поднимать частично, а цена ее минимальна. Для изготовления самого элементарного варианта мини-эстакады можно использовать дерево или металл.

Для работы понадобится:

• Доска толщиной 50 миллиметров.
• Деревянная рейка сечением 100х100 миллиметров. От размеров поперечного сечения зависит высота поднятия автомобиля.

Порядок сборки конструкции:

• На доскесверху фиксируется брусок, выполняющий роль ограничения движения колес.
• С другой стороны крепятся два деревянных бруска: один чуть дальше середины, другой с краю доски.

Таких устройств необходимо минимум два штуки, а для поднятия всего автомобиля над землей нужно четыре элемента. Принцип работы эстакады заключается в следующем.

При установке конструкции под колесо автомобиля она будет опираться на землю в двух точках:

• Передней частью доски и бруском, закрепленным ближе к середине.
• После заезда колеса авто на доску центр тяжести сместится ближе к концу доски, передний ее край поднимется, а задняя часть опустится.
• Изготовление брусков одинакового сечения позволит занять доске горизонтальное положение.

Какие существуют виды эстакад, как их изготовить, подробно показывает видео.

Мы хотим во всем уметь разбираться и ремонтировать, чтобы не привлекать посторонних и не платить за это средства, которые сейчас достаются не так просто. Кто-то вникает в устройство различных механизмов просто ради хобби. И для тех, и для других будет актуальна информация о том, как строится эстакада в гараже своими руками.

Виды эстакад

Использовать эстакаду можно в следующих случаях:

1. Ремонт КПП, а также работы по обслуживанию трансмиссии
2. Замена масла в двигателе, поддона или прокладки картера
3. Ремонт выхлопной системы двигателя
4. Мелкий ремонт подвески, например, замена амортизаторов.

Во всех случаях возможно применение двух видов эстакад:

1. Позволяет поднять только одну сторону машины – зад или перед. Главным ее преимуществом является то, что она компактная и удобная. Однако при помощи нее невозможно поднять автомобиль полностью, если это потребуется.

Такие эстакады нашли широкое применение у людей, которые занимаются ремонтом машины самостоятельно, так как они имеют очень низкую цену и, а значит, отсутствуют сложности изготовления.

1. Профессиональные эстакады для полного подъема автомобиля. Позволяют установить авто на достаточную высоту по всей длине и ширине, могут иметь разные размеры. Чаще всего, такая эстакада применяется на специализированных станциях технического обслуживания, а также ремонта автомобилей, но может также быть изготовлена самостоятельно из прочного металла.

Если применять такую эстакаду, то нужно быть готовым к тому, что она будет стоять все время и убрать ее станет проблематичным занятием. При ее выборе необходимо заранее позаботиться о правильном расположении, чтобы она стояла ровно и не мешалась.
