Как устроен энергоаккумулятор

Принцип действия

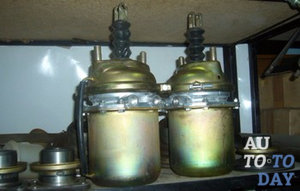

Рассмотрим устройство энергоаккумулятора «Камаз» в разборе. Когда задействуется рабочая тормозная система, то сжатый компрессором воздух поступает в полость над диафрагмой. Диафрагма под действием давления прогибается и воздействует на диск, двигая шток. Последний проворачивает регулировочный рычаг, а тот приводит в действие разжимной кулачок тормозного механизма.

Какое имеет энергоаккумулятор «Камаза» устройство и работу? Задние и средние колеса тормозятся по тому же принципу, что и передние. Когда водитель использует стояночный тормоз, то воздух, который находится под поршнем устройства (энергоаккумулятора), выходит оттуда. Разжимается пружина и поршень перемещается вправо. За счет диафрагмы толкатель воздействует на шток, перемещающий регулировочный рычаг.

В результате всех действий автомобиль может затормозить до полной остановки. Когда водитель отключает стояночный тормоз, воздух снова подается под поршень. Последний смешается влево, пружина сжимается, шток возвращается в штатное положение. Вот, как работает энергоаккумулятор.

Отзывы говорят, что если нужно аварийно затормозить автомобиль, когда отсутствует возможность использовать экстренное торможение, следует выкрутить винты ручника, отвечающие за эти задачи.

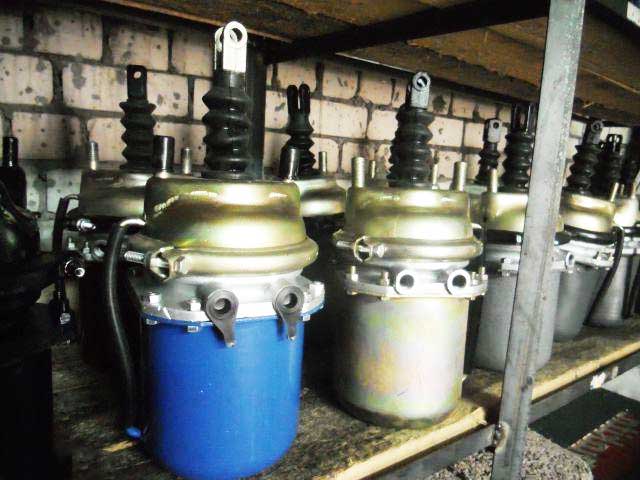

Данные агрегаты отличаются друг от друга комплектностью, типом подключения к тормозной камере, техническими характеристиками.

Что касается комплектации, то независимо от принципа работы энергоаккумулятора, выделяют отдельные устройства для установки на разные типы тормозных камер, а также устройства вместе с тормозной камерой.

В чем их задача? Первый тип необходим для ремонтных работ тормозных камер, а также модернизации. Компонент второго типа уже подобран по техническим характеристикам и может применяться для ремонта без необходимости сборки-разборки дополнительно.

Энергоаккумуляторы также делятся на два типа по соединению с тормозной камерой. Это соединение фланцем с одним хомутом и с болтом, а также фланцевое соединение с двумя хомутами.

Между обычными энергоаккумуляторами и механизмами в сборе с тормозной камерой имеется важное отличие. Это эффективная площадь мембраны, поршня

Она выражается в квадратных дюймах. Сейчас широко применяются модели с площадью в 20, 24, 30 квадратных дюймов.

Динамические характеристики и расход топлива

Как было отмечено, Eclipse Cross не является спортивным кроссовером. На разгон до 100 км/ч у него уходит около 11,1 секунды. Полноприводная версия кроссовера достигает этой отметки на 0,3 секунды медленнее. Средний расход топлива варьируется между 7,3 и 7,7 литра.

Базовая конструкция

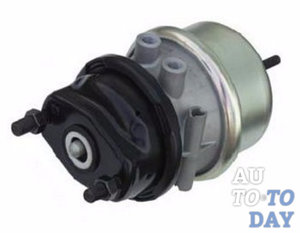

Рассмотрим устройство энергоаккумулятора. На подавляющем большинстве современных грузовых авто можно видеть тормозные камеры. Которые оснащены пружинными энергоакумуляторами. Это классическая конструкция, разработанная еще в 50-х годах. Данный тип энергоаккумулятора считают самым надежным и долговечным. Но опыт использования таких устройств в тяжелых условиях выявил слабые места – низкая коррозионная стойкость, слабая защищенность механизма от влаги и грязи, слабая износостойкость уплотнителей.

Узел накапливает энергию сжатой пружины, а при необходимости освобождает ее. Какое имеет энергоаккумулятор «Вабко» устройство? Чаще всего он установлен на тормозных камерах и представляет собой корпус, поршень, толкатель, винт-ось. Пружина имеет достаточно высокую мощность. Она может высвобождать усилие порядка 2 тонн. После этого поршень и толкатель давят с этим усилием на шток в приводе тормозного механизма. Когда из-под поршня устройства (энергоаккумулятора) выходит сжатый воздух, удерживающий пружину сжатой, тогда в работу вступает стояночный тормоз. Когда он отработал, воздух снова поступает под поршни.

Продолжаем изучать устройство тормозной камеры с пружинным энергоаккумулятором. Винт-ось в данном агрегате также важен. Он необходим, чтобы можно было отключать тормоз вручную. Отключение осуществляется посредством сжатия пружины. Иногда данная необходимость ручного отключения возникает, когда нужно транспортировать машину, если в ресивере по причине неисправного компрессора или неработающего двигателя отсутствует воздух.

Технические характеристики

Особенности

Кроме того, энергоаккумулятор участвует в работе запасной тормозной системе. случается, что тормозная камера не может задействовать колодки. Это может произойти из-за разрегулировки штока либо разрушения диафрагмы. В таком случае в работу включается энергоаккумулятор. Принцип работы его будет следующим. Если необходимо снизить скорость, из механизма частично стравится воздух. Шток приведет в действие тормозной механизм. Но стоит понимать, что такой режим работы для энергоаккумулятора нехарактерен. Поэтому использовать транспортное средство на запасной системе можно только лишь с целью движения к месту ремонта.

СБОРКА ЭНЕРГОАККУМУЛЯТОРА

Берем рем комплект, устанавливаем все манжеты по порядку сборки, самое главное не забудьте что-нибудь поставить из манжет и сухарей, а то потом будете заново разбирать. При сборке смазываем манжеты смазкой цыатим желательно. Процесс сборки проходит в обратном порядке. Все ставим на место и затравливаем 4 болтами поршень с крышкой и стягиваем потихоньку без перекосов.

Рем комплект

После того как все стянули, в энергоаккумулятор надо установить стопорное кольцо внутри толкателя. Также цепляем шланг к воздуху автомобиля ставим на ручник и насаживаем стопорное кольцо. Подберите трубку подходящего размера для стопора. Ну и все собрали осталось установить на автомобиль.

Сборка энергоаккумулятора

После сборки проверьте его на травление воздуха, если будет травить манжета вы сразу же услышите шипение воздуха, несколько раз его испробуйте на работоспособность а потом устанавливайте на автомобиль. Таким вот не хитрым способом мы перебрали сами энергоаккумулятор у себя дома, это может сделать каждый водитель.

СМОТРИТЕ ВИДЕО

https://youtube.com/watch?v=Ad7xZEHIkRU

Практически все модели грузовиков «Минского автомобильного завода» оборудованы современной тормозной системой.

В действие механизм приводит энергоаккумулятор МАЗ 24 24.

Деталь с пружинно-пневматическим цилиндром применяется:

• Вместо запасного тормоза;
• В качестве ручника, если не контролируется выпуск воздуха;
• Как аварийный тормоз, если негерметична система.

Тормозная мембранная камера энергоаккумулятора преобразовывает давление в механическое движение.

Решение проблем

К устранению неисправностей ручного тормоза на КамАЗе необходимо подходить комплексно. Изначально нужно проверить герметичность системы. Для этого предварительно демонтируется рычаг (он крепится к кронштейну, снять его несложно). Далее аккуратно отсоединяются пневматические трубки, после чего снимается крышка крана. Снимаются также колпачки, тарелка, шток и другие элементы, пока не покажутся уплотнительные кольца и манжета. Поскольку эти комплектующие имеют низкую стоимость, проверять их на предмет износа (если это не заметно визуально) нет никакой необходимости – просто устанавливаются новые, после чего осуществляется сборка в обратном порядке.

Проблемы с разгерметизацией магистрали требуют профессионального ремонта. Самостоятельно решать этот вопрос категорически не рекомендуется. Если воздух быстро уходит наружу, это приводит к автоматическому срабатыванию пружин энергоаккумуляторов, из-за чего машина резко останавливается. В таком случае необходимо использовать систему экстренного растормаживания. В новых моделях КамАЗов устанавливается усовершенствованный тормозной пневматический привод, который позволяет отпускать стояночный тормоз сразу после запуска двигателя.

Визуально следить за тем, чтобы в тормозной системе не накапливалась вода или даже конденсат, проблематично. Чтобы избежать появления этой проблемы, рекомендуется устанавливать специальный осушитель, который будет устранять влагу, предупреждая риск ее замерзания в холодную пору года.

Если к грузовику присоединен прицеп, необходимо предварительно установить систему воздухораспределения, то есть, расширить тормозную магистраль. В противном случае, стояночный тормоз на прицепное оборудование действовать не будет.

Как подключить ручник на КамАЗе, если по какой-то причине воздуха в магистрали недостаточно или механизмы системы изнашиваются? Это не только проблематично, но и опасно. Любые неисправности, связанные с тормозной системой, в том числе и стояночной, должны немедленно устраняться. Это повысит комфорт передвижения и его безопасность. Работать с тормозными механизмами можно как самостоятельно, так и с привлечением профильных специалистов.

Энергоаккумулятор КАМАЗ: для чего нужен

Устройство энергоаккумулятора КАМАЗ в разборе предусматривает, что во время движения машины и использования рабочей тормозной системы происходит непрерывное поступление сжатого воздуха внутрь цилиндра энергоаккумулятора, пружина удерживается в сжатом положении, накапливая кинетическую энергию. Если тормозной пневматический привод либо компрессор неисправен и это повлекло утечку воздуха, последний не будет идти внутрь цилиндра энергоаккумулятора, тогда как присутствующий в нём воздух покинет его, благодаря чему пружина распрямится и будет действовать на поршень и опускать его.

Поршень, в свою очередь, будет воздействовать торцом на разжимной кулак и шток. Этот кулак в ходе поворачивания прижмёт тормозные колодки заднего моста и среднего моста к барабанам. Между барабаном и колодками появится сила трения, удерживающая авто в заторможенном положении. Поскольку энергоаккумулятор срабатывает весьма оперативно, машина может остановиться прямо на проезжей части и перекрыть движение на ней. Потому имеется аварийная система растормаживания, наполняющая цилиндры энергоаккумуляторов воздухом, идущим в сжатом состоянии из баллона.

Исправность и безотказная работа тормозной системы грузовых автомобилей является одним из важнейших факторов безопасности управления транспортным средством. Большинство современных большегрузов и тягачей, в том числе и КамАЗы, оборудованы несколькими видами тормозов: рабочей тормозной пневмосистемой, а также стояночным и запасным тормозами, которые располагаются на ведущих мостах. Энергоаккумулятор КамАЗ пружинного типа помогает удержать машину на месте во время стоянки, а также обеспечивает торможение в случае аварийной ситуации – если поврежден компрессор или нарушена целостность трубопроводов привода.

6.3.6. Тормозные системы. Пневматический привод. Пружинный энергоаккумулятор. Ремонт.

Ремонт пружинного энергоаккумулятора. Для снятия пружинного энергоаккумулятора (см.рис.92) отсоединяют шланги и отвертывают гайки крепления его к кронштейну. Разборку энергоаккумулятора после снятия шланга и разъединения с пневмокамерой необходимо производить в следующей последовательности: · вывернуть толкатель 11 (рис.123.а) и снять с него уплотнительное кольцо 12; · вывернув на несколько оборотов (примерно на 5мм) винт 19 из цилиндра 15, отвернуть гайки 9 болтов крепления фланца 10 к цилиндру 15 и разъединить их

Снять с фланца уплотнительные кольца 6, 7 и 8; · завернуть винт 19 до упора и установить цилиндр в приспособление (рис.123.б) так, чтобы упор 21 приспособления охватил головку винта, и, осторожно вращая рукоятку 22 приспособления, сжать пружину 5, при этом величина углубления поршня 14 в цилиндр 15 не должна превышать 60мм; · утопив пакет деталей 2, 16 и 18 (рис.123.в) за пределы резинового кольца 1, снять специальным инструментом стопорное кольцо 17 с винта 19; · освободить поршень 14 до полного расслабления пружины 5, осторожно вращая рукоятку приспособления в обратном направлении; · сняв с приспособления цилиндр, поршень и пружину, вынуть оставшиеся в нем детали 2, 16 и 18 (рис.123.г), снять с поршня направляющее кольцо 3 и уплотнитель 4, вынуть пружину 5, снять с винта резиновое кольцо 1, вывернуть винт 19 из цилиндра и снять уплотнительную шайбу 20

Перед сборкой все трущиеся детали должны быть смазаны тонким слоем смазки ЦИАТИМ-221. Сборку следует производить в следующей последовательности: · надеть уплотнительную шайбу 20 (рис.124.а) на винт 19, завернуть его в цилиндр 15 до упора и надеть резиновое кольцо 1; · установить пружину 5 в цилиндр малым витком наружу; · надеть на поршень 14 уплотнитель 4 и направляющее кольцо 3 и установить поршень на пружину так, чтобы торец пружины уперся в бобышку 13

Надеть на трубу поршня фланец 10, предварительно вставив в него уплотнительное и направляющие кольца 6 и 7 и надеть на него уплотнительное кольцо 8; · установить подсобранный узел в приспособление (рис.124.б) так чтобы упор 21 охватил головку винта 19 и, осторожно вращая рукоятку 22 приспособления, сжать пружину 5 до соприкосновения фланца 10 с цилиндром 15. При этом следить за правильным вхождением направляющего кольца 3 (рис.124.в) в цилиндр

Соединить фланец с цилиндром при помощи болтов; · снять подсобранный энергоаккумулятор с приспособления и установить на винт 19 (рис.124.а) последовательно упорную шайбу 2, игольчатый подшипник 18, упор 16, утопить их за пределы резинового кольца 1 и установить стопорное кольцо 17 так, чтобы оно надежно вошло в канавку винта. При наличии сжатого воздуха можно подавать его в пружинный энергоаккумулятор. При этом хвостовик винта 19 будет находиться ближе к краю трубы поршня, что облегчит установку упорного подшипника 18; · осторожно вывинчивая винт и сжимая пружину, убедиться в том, что поршень надежно через упорный подшипник удерживается стопорным кольцом. Эту операцию повторить несколько раз; · надеть на толкатель 11 уплотнительное кольцо 12 и завернуть толкатель в трубу поршня; · подсобрав пневмокамеру, соединить её корпус с фланцем с помощью хомута.

Установка

На грузовом авто тормозная камера и подключенный к ней пружинный энергоаккумулятор смонтирован на кронштейнах разжимных кулаков. Крепеж осуществляется двумя гайками, накрученными на болты камер. Зона установки должна предоставлять достаточно места, чтобы подключить шланги и трубопроводы для подвода сжатого воздуха. В целом, установка энергоаккумулятора – относительно несложный процесс.

Вначале требуется демонтировать тормозные камеры и соединить их с энергоакумуляторами. Шланги для воздуха в полости над диафрагмой подключают к соответствующим штуцерам. Далее устанавливают и запитывают ресивер. С него воздух подается на ускорительный клапан и на рычаг стояночного тормоза. Далее трубка идет на ускорительный клапан в верхнюю часть.

Затем нужно лишь подать воздух к верхней части энергоаккумулятора – туда, где установлены пружины. Если требуется замена энергоаккумулятора, можно пользоваться этой краткой инструкцией.

Изучаем принцип работы энергоаккумулятора

• Изучаем принцип работы энергоаккумулятора
• 1. Что такое энергоаккумулятор?
• 2. Принцип работы энергоаккумулятора
• 3. Установка энергоаккумулятора
• 4. Выбор энергоаккумулятора

1. Что такое энергоаккумулятор?

Итак, энергоаккумулятор – это составляющая часть привода стояночной или вспомогательной тормозной (пневматической) системы грузовых автомобилей и автобусов. Он предназначается для управления работой тормозных колодок путем давления, создаваемого в пневмосистеме рабочего контура или посредством воздействия пружины при работе в условиях режима стояночной системы.

Данный узел занимается накоплением энергии сжатой пружины, а в случае необходимости освобождает ее. Как правило, энергоаккумулятор монтируется на тормозную камеру и состоит из силовой пружины, корпуса, поршня, толкателя и винта-оси. Пружина может «развивать» усилие в 1-2 тонны, после чего посредством поршня и толкателя оказывает давление на шток привода тормозов. В момент, когда из подпоршневого пространства, при помощи крана управления «ручником», выходит сжатый воздух, который и удерживает пружину в сжатом состоянии, включается стояночный тормоз. Как только он сработал, сжатый воздух начинает поступать в подпоршневое пространство.

Винт-ось предназначен для «ручного» отключения тормоза, которое выполняется через сжатие пружины стандартным, накидным ключом. Иногда такая необходимость может возникать при транспортировке машины, особенно если в ресивере, из-за неисправности мотора или компрессора, а также в случае утраты герметичности пневмосистемы, отсутствует сжатый воздух.

2. Принцип работы энергоаккумулятора

В результате выполнения всех действий автомобиль затормаживается. Когда же стояночная тормозная система выключается, сжатый воздух подается под поршень устройства, который, смещаясь влево, сжимает пружину и позволяет штоку тормозной камеры вернуться в изначальное положение. Конечно, тут не обходится без влияния возвратной пружины энергоаккумулятора.

В случае аварийного торможения транспортного средства, когда нет возможности применить систему аварийного оттормаживания, нужно вывернуть винты соответствующего устройства, которое отвечает за выполнение указанной задачи.

3. Установка энергоаккумулятора

Обратите внимание!В процессе эксплуатации устройства необходимо периодически проверять надежность крепления камер к кронштейнам – момент затяжки гаек крепления всегда должен находиться в пределах 18-21 кгс-м. Процесс установки энергоаккумулятора не отличается особой сложностью и предусматривает выполнение следующих действий:

Процесс установки энергоаккумулятора не отличается особой сложностью и предусматривает выполнение следующих действий:

1) Сначала необходимо снять тормозные камеры и установить энергоаккумуляторы на предназначенные для них места;

2) Тормозные шланги для подачи воздуха над диафрагмой подключаются к соответствующим выходам устройства;

3) Теперь необходимо установить и запитать рессивер. С него подают воздух на ускорительный клапан и на ручку «ручника», а с нее тянут трубку на ускорительный клапан в верхнюю часть;

4) Дальше остается только подать воздух в верхнюю часть энергоаккумулятора, туда, где размещены пружины.

Во-первыхВо-вторыхВ-третьих

Если на них присутствуют порезы, риски или другие дефекты, поврежденный элемент нужно сразу заменить. В-четвертых, подключать камеру следует в соответствии с инструкцией, приведенной в технической документации конкретного транспортного средства, причем винт оттормаживания должен быть закручен до упора. После того как механизм собран и установлен на свое место, к нему трижды подают и выпускают воздух, находящийся под давлением.

4. Выбор энергоаккумулятора

Существует достаточно большой выбор энергоаккумуляторов, среди которых выделяют устройства с разными параметрами (16/24, 20/20, 20/24, 24/30), агрегаты, предназначенные для прицепов, обладающих осями BPW, SAF, ROR и для полуприцепов — Koegel, Schmitz, Krone, Fruehauf, оборудованных дисковыми и барабанными тормозами. Энергоаккумулятор, как и тормозную камеру, можно устанавливать на грузовые транспортные средства марок SCANIA, MAN, DAF, Mercedes, IVECO, RENAULT, КАМАЗ и МАЗ. Многие водители практикуют установку энергоаккумуляторов, к примеру, предназначенных для МАЗов, на машины типа КАМАЗ, или наоборот: с КАМАЗА на МАЗ.

Ремонт энергоаккумулятора

Ремонт энергоаккумуляторов, может проводиться, как у специалистов автосервисов, а при наличии запасного оригинального ремкомплекта, самостоятельно.

Причины неисправности энергоаккумулятора

Перечень возможных неисправностей представлен следующим:

• механические повреждения или «старение» корпуса, так как в процессе эксплуатации на рабочей поверхности цилиндра образовываются раковины, что приводит к нарушению герметичности камеры, трудностях при намерении отремонтировать;
• старение или порывы дисковой мембраны, что свидетельствует о необходимости перебирать узел;
• выход из строя соединительных элементов крышки.

Как разобрать энергоаккумулятор

Организовывать ремонт узла лучше в сервисе, но если неисправность возникла в дороге – его проводят в полевых условиях, причем, необходимость в разборке и последовательность действий остается неизменной. После того, как узел демонтирован с места штанной установки, порядок работ представлен следующим:

• Снимают верхнюю часть. Шланг воздушного питания отодвигают в сторону – так удобнее снять заднее стопорное кольцо толкателя после демонтажа подпятника. Заглушать его не следует.
• Краном открывают подачу воздуха. Толкатель погружается, открывая доступа к стопорному кольцу. Самодельным крючком (им удобно зацеплять) стопор удаляют. Паз отчищают от загрязнений.
• Закрывают подачу воздуха. Снимают нужный узел.
• Из восьми коротких штатных болтов крышки откручивают и удаляют четыре. На их места помещают длинные болты с контргайкой и гайкой (их размер от 120 мм). Откручивают остальные четыре маленьких болта.
• Постепенно отпуская длинные болты, производят плавное разжимание рабочей пружины. Такой порядок работы исключает необходимость применения специальных стендовых приспособлений.
• Производят замену или реставрацию сломанных деталей. Собирать свой узел нужно в обратной последовательности.

Как растормозить энергоаккумулятор

Аварийный режим блокировки колес активируется из-за возникновения неисправностей пневматической системы. Но ремонт или буксировка автомобиля возможна после того, как вручную несрабатывающие растормозить энергоаккумуляторы. Предусмотрен следующий порядок:

• с помощью торцевого ключа выворачивают винт;
• избыточное давление выравнивается с атмосферным;
• упорный подшипник передает усилие поршню, достаточное для сжатия пружины и движения диафрагмы;
• шток с опорным диском, перемещаясь, разблокирует колеса.

https://youtube.com/watch?v=4xLzCQZ9SGA

Замена энергоаккумулятора

Необходимо заблаговременно позаботиться о приобретении нового устройства, например, торговой марки «Турбостар». В связи с тем, что штатное расположение узлов на мостах, их замену проводят на ремонтной яме. Порядок представлен следующим:

• Тормозная система освобождается от рабочего давления.
• Место проведения работ на автомобиле отчищается от загрязнений и влаги.
• Снимают тормозные камеры. Откручивают крепежные винты старого узла, отключают шланг подачи воздуха – энергоаккумулятор демонтируют.
• Ставить новый узел на штатное место необходимо аккуратно, закручивать болты прочно.
• Включают в систему высокого давления. Происходит заправка рессевера, и в трубопроводе повышается давление.
• Проверяют качество соединений и, как система будет работать, путем повышения давления до рабочего, с последующим неоднократным сбросом.

Как проводится замена тормозного энергоаккумулятора на МАЗ 5432 представлено следующим видео:

Регулировка энергоаккумулятора

При превышении зазора холостого хода штока камер более чем на 40 мм, после переборки, плотное прилегание тормозных колодок не обеспечивается, следовательно, надежное удержание автомобиля на стоянке при уклонах дороги невозможно. В этом случае, необходима регулировка хода штока. Условием ее проведения представлены отключенная система тормозов и «холодные» колодки и барабаны. Последовательность действий представлена следующим:

• ослабляют натяжение пробки – фиксатора на пару оборотов;
• поворачивая ось червячного механизма, выставляют зазор – 20 мм;
• фиксируют положение пробкой;
• проводят операцию со всеми узлами, разница хода между ними не должна превышать 3 мм.

Киа Церато 2021: отзывы

Устройство тормозной камеры

Мембранные тормозные камеры предназначены для преобразования энергии сжатого воздуха в работу по приведению в действие тормозных механизмов.

Полость над мембраной 3 через резьбовой штуцер 1 в крышке 2 соединена с подводящей магистралью рабочей тормозной системы. Мембрана зажата между корпусом камеры 8 и крышкой 2 стяжным хомутом 6, состоящим из двух полуколец. Полость под мембраной соединена с окружающей средой через дренажные отверстия, выполненные в корпусе камеры. Камера прикреплена к кронштейну двумя болтами 13, приваренными к фланцу, который вставлен в корпус камеры изнутри и прижат к дышлу корпуса возвратной пружиной 5.

При торможении, т. е. при подаче сжатого воздуха через ввод I, мембрана прогибается, воздействует на диск 4 и перемещает шток 7, который поворачивает регулировочный рычаг тормозного механизма вместе с разжимным кулаком. Кулак прижимает колодки к тормозному барабану с силой, пропорциональной давлению поданного в тормозную камеру сжатого воздуха.

При растормаживании, т. е. при выпуске воздуха из камеры, под действием пружины 5 диск со штоком и мембраной возвращаются в исходное положение. Регулировочный рычаг с кулаком и колодками под действием стяжных пружин тормозного механизма возвращается в расторможенное положение.

1 — штуцер;

2 — крышка корпуса;

3 — мембрана;

4 — опорный диск;

5 — возвратная пружина;

6 — хомут;

7 — шток;

8 — корпус камеры;

9 — кольцо;

10 — контргайка;

11 — защитный чехол;

12 — вилка;

13 — болт;

I — ввод

Мембранная тормозная камера

Тормозная камера с энергоаккумулятором состоит из двух частей: мембранной бесфланцевой тормозной камеры и пружинно-пневматического цилиндра. Мембранная камера выполняет функции исполнительного органа рабочей тормозной системы, а пружинный энергоаккумулятор в зависимости от управления может быть исполнительным органом: а) запасного тормоза — при регулируемом выпуске сжатого воздуха из-под пружины с помощью крана со следящим действием; б) стояночного тормоза — при нерегулируемом выпуске сжатого воздуха из-под пружины без следящего действия.

При включении рабочей тормозной системы тормозные механизмы приводятся в действие штоками 10 мембранных тормозных камер, устройство и принцип работы которых практически не отличаются от передних тормозных камер.

При включении стояночной тормозной системы сжатый воздух выпускается из полости A под поршнем 6. Поршень под действием силовой пружины 7 движется вниз и перемещает толкатель 4, который через подпятник 9 воздействует на мембрану 3 и шток тормозной камеры, в результате чего происходит торможение автомобиля.

При выключении стояночной тормозной системы сжатый воздух подается под поршень 6, который вместе с толкателем перемещается вверх, сжимая пружину и давая возможность штоку тормозной камеры под действием возвратной пружины 1 вернуться в исходное положение.

Тормозная камера с пружинным энергоаккумулятором

1, 7 — пружины; 2 — диск; 3 — мембрана; 4 — толкатель;

5 — цилиндр; 6 — поршень; 8 — болт; 9 — подпятник; 10 — шток

При торможении запасной системой воздух из цилиндров энергоаккумуляторов выпускается не полностью, а лишь в меру необходимой эффективности торможения автомобиля, что соответствует промежуточным положениям рукоятки крана управления. Таким образом, от величины угла поворота рукоятки крана зависит величина тормозной силы на колесах, т.е. эффективность торможения.

Конструктивные особенности

Объёмы камер сгорания увеличены за счёт диаметра цилиндров и хода поршня. Цилиндры проточены в блоке, поверхности хонингованы. Осуществить капитальный ремонт своими руками крайне сложно, ведь для проведения хонингования требуется дорогостоящее специальное оборудование.

Три цепи приводят в движение навесное оборудование и привод ГРМ:

• первая связана с распредвалами;
• вторая с правым балансировочным валом и масляным насосом;
• третья — с левым балансировочным валом и ТНВД.

Расположение D4CB под капотом

Наличие медных колец на форсунках — важная особенность конструкции этого двигателя. Приходится менять эти детали через каждые 30 тыс. километров пробега, иначе они прогорают, забиваются маслоприёмник и каналы. Промыть узлы и детали уже бывает невозможно, приходится разбирать двигатель для очистки.

Два обязательных правила, которые должен знать владелец двигателя D4CB.

Важно после каждой разборки ГБЦ шлифовать посадочные поверхности блока и головки, так как прокладка металлическая, безусадочная.
Необходимо заливать в систему масло высокого качества, так как настройка теплозазоров происходит автоматически через гидрокомпенсаторы. Низкокачественные составы с примесями быстро засорят клапаны.. Другие конструктивные особенности моторной установки

Другие конструктивные особенности моторной установки.

1. В цилиндрах нет гильз, хонингование и проточка проведены непосредственно внутри блока.
2. Газораспределение осуществляется посредством двух распредвалов по схеме DOHC.
3. Коленвал кованый, изготовлен из стали высокого качества, держится на 5 опорах.
4. Для снижения вибраций и колебательных нагрузок на машину используются балансировочные валы.
5. Поршни двигателя дюралевые, они не имеют даже стальных усилителей.
6. Маслонасос с перепускным клапаном, трохоидный. Установлен он на кронштейне охладителя смазки.

Производитель изначально провёл на двигателе форсировку. Благодаря расточке цилиндров и увеличению хода поршней удалось несколько повысить мощность силового агрегата. Дополнительно можно усилитель ДВС путём перепрошивки ЭБУ, но максимум на 20 лошадей, так как потенциал агрегата использован конструкторами изначально. Капремонт возможен с помощью гильзования или путём расточки под ШПГ.

Энергоаккумулятор: принцип работы, устройство, особенности

Грузовики и автобусы оснащены воздушной тормозной системой. В отличие от гидравлики, она более простая и надежная.

Привод тормозных механизмов осуществляется посредством сжатого воздуха, поступающего через специальные камеры.

Давление в контурах составляет от 6 до 12 атмосфер. Однако работать данная система может только на заведенном двигателе. И чтобы система удерживала автомобиль во время стоянки, в конструкции имеется энергоаккумулятор.

Это пневмомеханический элемент, входящий в тормозную систему грузовиков и автобусов, который запасает энергию для торможения транспортного средства при остановленном двигателе.

Принцип работы энергоаккумулятора направлен на прижим колодок к дискам. При этом для прижима не требуется подачи сжатого воздуха. Кроме того, энергоаккумулятор участвует в работе запасной тормозной системы.

От данного механизма зависит управляемость машины в случае неисправности основной системы.

Устанавливается элемент на задней оси автомобиля. Это может быть как одна, так и несколько осей.

Энергоаккумулятор КАМАЗ: для чего нужен

Устройство энергоаккумулятора КАМАЗ в разборе предусматривает, что во время движения машины и использования рабочей тормозной системы происходит непрерывное поступление сжатого воздуха внутрь цилиндра энергоаккумулятора, пружина удерживается в сжатом положении, накапливая кинетическую энергию. Если тормозной пневматический привод либо компрессор неисправен и это повлекло утечку воздуха, последний не будет идти внутрь цилиндра энергоаккумулятора, тогда как присутствующий в нём воздух покинет его, благодаря чему пружина распрямится и будет действовать на поршень и опускать его.

Поршень, в свою очередь, будет воздействовать торцом на разжимной кулак и шток. Этот кулак в ходе поворачивания прижмёт тормозные колодки заднего моста и среднего моста к барабанам. Между барабаном и колодками появится сила трения, удерживающая авто в заторможенном положении. Поскольку энергоаккумулятор срабатывает весьма оперативно, машина может остановиться прямо на проезжей части и перекрыть движение на ней. Потому имеется аварийная система растормаживания, наполняющая цилиндры энергоаккумуляторов воздухом, идущим в сжатом состоянии из баллона.

Назначение

Как мы уже сказали ранее, грузовики и автобусы оснащены воздушной тормозной системой. В отличие от гидравлики, она более простая и надежная. Привод тормозных механизмов осуществляется посредством сжатого воздуха, поступающего через специальные камеры. Давление в контурах составляет от 6 до 12 атмосфер. Однако работать данная система может только на заведенном двигателе. И чтобы система удерживала автомобиль во время стоянки, в конструкции имеется энергоаккумулятор.

Что это за механизм? Это пневмомеханический элемент, входящий в тормозную систему грузовиков и автобусов, который запасает энергию для торможения транспортного средства при остановленном двигателе. Принцип работы энергоаккумулятора направлен на прижим колодок к дискам. При этом для прижима не требуется подачи сжатого воздуха. Кроме того, энергоаккумулятор участвует в работе запасной тормозной системы. От данного механизма зависит управляемость машины в случае неисправности основной системы. Устанавливается элемент на задней оси автомобиля. Это может быть как одна, так и несколько осей.
