Как устроен датчик уровня топлива автомобиля? 11 возможных причин неисправности и его ремонт

Причины неисправности

Причинами, почему не работает датчик уровня топлива либо он неправильно показывает, становятся такие неисправности:

• Поплавок потерял герметичность. Подобная ситуация актуальна, когда в качестве поплавка используется шарик из хрупкой пластмассы, которая может растрескаться в результате механического воздействия либо в результате эксплуатации авто при сильных морозах. В этом случае поплавок будет находиться внутри жидкости или, что чаще, попросту утонет и ляжет на дно. Результатом будет постоянные показания прибора, что в баке нет топлива. Ремонтные меры предусматривают замену поплавка либо же всего узла целиком. Еще редкий вариант заключается в том, что поплавок может попросту отсоединиться от рычага, на котором он закреплен и «уйти в самостоятельное плавание».
• Деформация рычага, на котором держится поплавок. В результате этого поплавок может терять подвижность либо отражать не корректную информацию. Часто такая ситуация происходит при неаккуратном извлечении топливного модуля с бака, но иногда даже и как результат длительной эксплуатации машины на дорогах с неровным покрытием, то есть, при постоянных вибрациях при езде. Можно попытаться придать рычагу изначальную форму, однако чаще всего соответствующий рычаг просто меняют на новый.
• Повреждение корпуса датчика. В результате этого может измениться показания резистивных элементов либо повреждение рычага, снимающего соответствующие показания. В данном случае причиной, почему датчик не правильно показывает уровень топлива — это использование некачественного бензина либо ударные механические нагрузки на деталь.
• Выход из строя резистивных элементов. Это достаточно частая причина, почему датчик уровня топлива не работает. Элементы на реостате выходят из строя по естественным причинам, то есть, в результате стирания при длительной эксплуатации. Возможен вариант, когда износ частичный, например, посередине. В этом случае стрелка прибора будет дергаться. Также возможно, что между скользящим элементом и резистивной дорожкой пропал контакт вследствие повреждения либо износа резистивного напыления либо ослабления прижима лапки бегунка. При такой неисправности стрелка будет лежать на нуле.

• Отсутствие электрического контакта на определенном участке цепи. Как правило, на контактах, которые окисляются либо влагой, либо топливом. Могут быть повреждены провода, их изоляция, обрыв. Также иногда возникают проблемы с электрическими разъемами.
• Сигнальный провод «коротит» на «массу». В этом случае значение его сопротивления будет искажаться и стремиться к нулю. При такой неисправности датчик уровня неправильно показывает уровень передавая информацию, что бак полностью залит.
• Перегорание предохранителя, отвечающего за работу датчика уровня топлива. Номер предохранителя необходимо смотреть в электрической схеме конкретного автомобиля.
• Нарушение крепления датчика на корпусе топливного бака. Например, с перекосом. Как правило, в такой ситуации запах топлива распространяется наружу, в частности, в салоне будет слышен запах бензина.
• Встречаются случаи, когда у резистивной платы, по которой движется бегунок, попросту отваливается крепежная пайка.
• У трубчатых датчиков уровня топлива может быть оборван сигнальный провод. В этом случае стрелка будет постоянно показывать пустой бак.
• Также трубчатым датчикам свойственен налет, который может образоваться на направляющей стойке. Это естественным образом приведет к затруднению (и даже невозможности) движения поплавка. Налет обычно образуется в результате использования некачественного топлива (с большим количеством парафина, газолина вместо бензина). В этом случае стрелка прибора замрет в одном положении, причем не обязательно в одном из крайних.
• У бесконтактных датчиков может быть поврежден магнитный датчик и/или его проводка. На некоторых из них устанавливается специальная контрольная и управляющая плата. Проблема может быть и с ней. В этом случае обычно датчик полностью выходит из строя, то есть, не показывает уровень топлива вообще.

Чаще всего проблемы возникают с поплавками либо с резистивными элементами, которые со временем истираются и перестают передавать корректные данные. Но заметьте, что когда уровень топлива не показывается, то не всегда виноват именно датчик. Часто не работает стрелка, и тут виноват уже прибор на панели, который, по сути, является потенциоментром. Поэтому если датчик топливо неправильно показывает, то нужно его снять и проверить мультиметром и произвести визуальную дефектовку.

Toyota Land Cruiser FJ60 (1981-1989)

Как заменить датчик уровня топлива на ВАЗ 2113-ВАЗ 2115?

Снятие:
1) Чтобы его снять в начале бензонасос нужно будет вытащить из бензобака, о том как это сделать, мы уже писали чуть выше (Ссылка была на статью по снятию этого насоса), после того как насос будет снят, можете переходить к его разборки и снятию датчика уровня топлива с автомобиля (В зависимости от того какой двигатель стоит в вашем автомобиле, топливный насос и сам датчик могут различаться), если же ваша машина оснащена 1.5 инжекторным двигателем от автомобилей семейства ВАЗ 2110, то на них датчик крепится на винтах (Указаны зелёными стрелками, сам датчик синей показан на маленьком фото ниже) отвернув которые, датчик можно будет снять с автомобиля, но если же ваш автомобиль оснащён родным 21114 двигателем 1.6 который специально для семейства Самара 2 был спроектирован (Точно такой же двигатель кстати и на калины ставится), то на нём бензонасос идёт уже нового образца с встроенным в него регулятором давления топлива (Но это вам не нужно), отличить такой бензонасос можно очень легко по внешнему виду, а именно достаточно будет просто кинуть взгляд на датчик и если он у вас крепится не за счёт винтов, а за счёт боковых фиксаторов (Указаны красными стрелками), то значит у вас установлен двигатель 1.6 и бензонасос нового образца, датчик на нём снимается гораздо прощё, достаточно просто разжать эти самые боковые фиксаторы и после чего сдвинув по пазам вверх данный датчик, снять его с насоса и при необходимости заменить на новый.

Примечание!
После снятия датчика, за счёт сдвигания его на верх, отсоедините все колодки проводов которые от него идут и которые вставляются в разъёмы, отсоединяются они легко, чтобы отсоединить первую, достаточно будет фиксатор отогнуть (Указан цифрой 3) и после этого отсоединить колодку от вывода, для того чтобы отсоединить вторую, достаточно будет в паз который указан цифрой 2 на маленьком фото вставить отвёртку, которая бы нажала на фиксатор 1 (см. опять же маленькое фото) и тем самым вынуть колодку, тем самым обе они отсоединены и вы полностью сняли датчик с бензонасоса автомобиля!

2) Чуть выше информация касается инжекторов, но автомобили ВАЗ 2115 оснащались вить ещё и карбюраторными двигателями от автомобилей семейства Самара, поэтому принцип снятия этого датчика на таких машинах немного другой но очень похожий, заключается он в следующим, в начале точно так же снимается подушка заднего сиденья, после этого опять же шумоизоляционный материал (Если он есть) убирается в сторонку и перед глазами будет лючок датчика, он выворачивается при помощи отвёртки и после этого снимается с автомобиля, затем от датчика отсоединяется колодка проводов которая указана красной стрелкой, отсоединяются шланги которые к нему подведены и выворачиваются по кругу шесть гаек и после чего датчик вынимается из бензобака (Более подробно как это сделать, читайте в той же самой статье по замене бензонасоса, там всё похоже, просто на инжекторных двигателях в этом месте стоит сам насос, а на карбюраторе датчик, кстати в конце статьи есть видео-ролик, по замене данного датчика на карбюраторных автомобилях).

Установка:
Устанавливается новый датчик на своё место в обратном порядке снятию, но когда старый снимется не спешите бежать за новым и покупать его в автомагазине, потому что оживить и старый можно, как мы сказали ранее если датчик выдаёт неверные показания то подгибанием тяги поплавка можно это всё выровнять, а подгибать нужно следующим образом, включается зажигание и переводится поплавок и тяга в самое нижнее положение, если датчик показывает что в бака есть ещё бензин хотя поплавок в самом низу находится, то вы его вниз подогните до того пока стрелка индикатора топлива не покажет что в бензобаке бензин закончился, как только показала, произведите ту же самую операцию подняв тягу до упора вверх и если стрелка покажет что бак полон, то значит вы его отрегулировали правильно и можно на нём ездить.

Дополнительный видео-ролик:
Более подробно увидеть как датчик заменяется на инжекторных автомобилях, вы можете просмотрев для этого ролик который размещён ниже:

Примечание!
Что касаемо карбюраторных движков, то на них датчик снимается практически так же просто он совсем другой идёт и проверить его ещё можно при помощи омметра, более подробно о том как его снять и подогнув тягу настроить, смотрите в ролике ниже:

Полезное видео

Дополнительные полезные советы вы можете получить, посмотрев видео ниже:

О количестве топлива, оставшегося в баке, мы узнаем при помощи указателя уровня топлива. Указатель же, в свою очередь, приводится в действие при помощи датчика уровня топлива, который устанавливается в бензобаке автомобиля и передает информацию об оставшемся топливе в баке.

На настоящий момент существует три вида таких датчиков. Первый представляет собой магнитный аналог или реостат, который широко применялся до 80-х годов 20 века. Остальные два – это цифровые и графические, которые не так давно стали применяться на многих автомобилях и постепенно вытесняют свои примитивные аналоги.

Не работает датчик уровня топлива

ДУТ, как и любые другие элементы автомобиля, может систематически выходить из строя, в результате чего появляется потребность в ремонтных работах. Сейчас мы подробно рассмотрим самые частые причины данного явления:

1. Если показания ДУТ постоянно меняются («скачут»), возможно, на плате износились контактные дорожки, которые под влиянием времени стираются в результате того, что по ним постоянно перемещается бегунок устройства. Если стертая площадь не большая, попробуйте загнуть бегунок таким образом, чтобы он расположился выше стертого места, однако при большой площади износа, решить проблему удастся лишь заменив датчик.
2. Бывает, что при полном топливном баке, указательная стрелка датчика возвращается к нулевому значению. Возможная причина данного явления — неправильно размещенный ограничитель хода поплавка.
3. При работающем моторе и включенном зажигании, указательная стрелка остается неподвижной. Как правило, причина кроется в повреждении соединительных проводов, окислении их наконечников, неисправности приемника указателя или в перегорании предохранителя.
4. Если указательная стрелка уровня топлива постоянно падает к нулевому значению и, при этом, еще и дергается, следует проверить токосъемник, вероятно, он недостаточно касается резистора датчика, либо оборвалась обмотка резистора.
5. Кроме того, лампа предупреждения о минимальном уровне горючего в баке может вовсе перестать работать или работать некорректно, с перебоями. В данном случае, скорее всего проблема кроется в резисторе и, возможно, придется его заменить.

Наиболее распространенная проблема потенциометрических датчиков — быстрый их износ, а также окисление дорожек, чем и определяется появление описанных выше проблем.

Рекомендуем: Накачка шин азотом — реальные преимущества или маркетинговый ход?

Как выполнить замену

Если у вас неправильно показывает датчик уровня топлива ваз 2114, значит его рекомендуется заменить на новый. Для этого подготовьте необходимые инструменты:

1. Новый датчик;
2. Омметр;
3. Отвертки;
4. Рожковые накидные ключи или головки.

Приступаем к работе

Учтите, датчик находится в непосредственном контакте с топливом, потому следует придерживаться определенных правил личной безопасности. В первую очередь, отключите аккумулятор. Полностью снимать батарею не обязательно, достаточно отключить минусовой провод от клеммы. Также убедитесь, что бак наполнен примерно на 45% или меньше. Это обеспечит дополнительное удобство при работе.

Последовательность ваших действий следующая:

1. Датчик располагается в модуль вместе с топливным насосом. Потому извлечь исключительно измеритель, не затрагивая модуль, у вас не получится.
2. Для получения доступа к модулю снимите нижнюю подушку на задних кресла и отогните обивку багажного отсека.
3. Ключом на 7 выкрутите слева и справа саморезы, удерживающие крышку топливного бака. Они еще держат обивку на боковинах.
4. Вы увидите затем восемь саморезов, с помощью которых прижимаются кромки крышки. Их также извлеките.
5. Снять крышку бака целиком не сложно, остается лишь немного сдвинуть ее вперед.
6. Отключите от насоса электроразъемы, воспользовавшись рожковым ключом на 17, открутите от штуцера гайку шланга, который подает топливо.
7. Не спешите, действуйте максимально аккуратно. Обязательно сделайте предварительно один оборот. Это позволит стравить скопившееся давление в системе.
8. По диаметру крышки найдете восемь гаек. Откручивайте их. Для этого пригодится рожковый или накидной ключ, хотя некоторым удобнее пользоваться трещоткой.
9. Снимая насос, поднимите его немного вверх, поверните по часовой стрелке и наклоните. Это позволит не повредить поплавок измерителя.

Вот, вы извлекли модель, потому можно двигаться дальше:

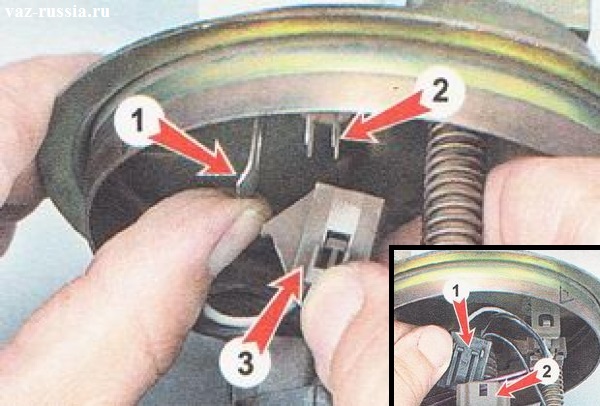

1. Плоской отверткой сдвиньте стопорное кольцо на топливном модуле.
2. Так вы сможете снять крышку с него.
3. Снимите конец подключенного проводка с клеммы регулятора давления.
4. Отожмите фиксаторы от крышки, отсоедините колодки с проводами от насоса;
5. Освободите фиксаторы датчика и сдвиньте датчик по пазам корпуса.
6. Снимите измеритель.

Собственно, на этом можно считать работу практически выполненной. Остается лишь поставить новый датчик на свое законное место и выполнить сборку в обратной последовательности.

Но спешить не стоит. Вы вообще уверены, что проблема кроется непосредственно в датчике? Его обязательно следует проверить. Сделать это не сложно.

1. Для проверки измерителя уровня топлива, необходимо к его клеммам подключить омметр. Замерять нужно сопротивление при крайних положениях рычага и поплавка, а также в среднем положении.
2. В нижнем положении, которое означает полностью пустой бак, сопротивление в нормально функционирующей системе составляет от 285 до 385 Ом.
3. Среднее положение, свидетельствующее о заполнении бака на 50 процентов, соответствует показателям датчика 100-135 Ом.
4. Крайнее верхнее положение, как вы уже догадались, это полностью заполненный топливом бак. Нормальные показатели прибора при этом должны быть от 7 до 25 Ом.
5. Если хотя бы в одном положении полученные данные не совпадают с нормой, тогда датчик следует отремонтировать, а еще лучше — заменить на новый. Ремонт — процесс сложный и доступен только профессионалам. Затраченные на это деньги не позволят вам сэкономить. Может даже заставят потратить больше, чем на покупку нового датчика. Не придумывайте сами себе лишнюю головную боль. Купите датчик уровня топлива и поставьте его на место старого. Самый простой и эффективный метод.
6. Установив новый датчик измерения уровня топлива в топливный модуль, выполните сборку в обратной последовательности. Но и тут у некоторых возникают проблемы, поскольку разобрать часто намного проще, чем собрать. Здесь все зависит от вас самих. Можете записывать последовательность ваших действий, сделать даже видео, если сомневаетесь в собственных силах. Плюс в сети есть множество готовых видео роликов, способных наглядно обучить вас разбирать и собирать топливный модуль. Не все так страшно, как вы думаете.
7. Когда сборка завершится, проверьте, что установочная стрелка на крышке модуля смотрит в сторону багажного отсека. Если нет, придется заново разобрать устройство и сделать все правильно. Оставлять так настоятельно не рекомендуется, поскольку функциональность девайса будет нарушена.

Установка нового датчика

Перед снятием обязательно стравите давление топлива в рампе. Для этого отключите питание бензонасоса и запустите мотор. Или же аккуратно выкрутите золотник из штуцера в рампе (этот вариант будет более подходящим, если ДВС не запускается совсем). Далее работаете по такой схеме:

Отключаете минусовую клемму от аккумулятора.
Отключаете шланг от вакуумника ВАЗ 2114.
Выкрутите гайки и слейте бензин
Обратите внимание, что в топливной системе еще может оставаться бензин под давлением

Поэтому примите меры предосторожности.
Проведите фиксацию трубки и шайбы.
Выкрутите болт, вкрученный в прижимном элементе.
Снимите прижимной элемент.
Выкручиваете гайку, которая удерживает шланг слива и датчик давления.
Выкрутите болта, соединяющие топливную рампу с датчиком давления.
Проводите демонтаж регулятора давления в системе.. Монтаж нового устройства в обратном порядке

Как видите, нет ничего сложного. Главное в ремонте – это представлять, за что отвечает тот или иной элемент системы. И тогда вы сможете быстро дать по признакам точный диагноз

Монтаж нового устройства в обратном порядке. Как видите, нет ничего сложного. Главное в ремонте – это представлять, за что отвечает тот или иной элемент системы. И тогда вы сможете быстро дать по признакам точный диагноз.

Диагностика неисправностей

Бывают случаи, когда датчик указывает на то, что бак всегда пустой или заполнен полностью. Причем показания не меняются, даже если поменять уровень топлива.

Основные причины:

1. Датчик неисправен и нуждается в замене.
2. Имеется плохое контактное соединение с кузовом.
3. Неисправность регулятора напряжения, который подает некорректное питание к датчику.
4. Указатель топлива неисправен.
5. Имеются проблемы, связанные с проводкой цепи датчика, чаще всего, обрыв.

Перед тем, как делать выводы о неисправности регулятора напряжения, необходимо замерить выходное напряжение на контактах устройства. Для этого потребуется снять приборную панель и подключить вольтметр к контактным выводам.

Для проверки устройств не имеет значение последовательности. Чаще всего, проблему начинают искать в приборах, которые находятся в самом доступном месте.

Замена ДУТ на ВАЗ-2114

Отремонтировать датчик своими руками сможет даже начинающий водитель. Конечно, поломка не должна быть серьёзной, тогда заменить вышедший из строя элемент не составит большого труда и не займет много времени. Например, если пробился поплавок, то всегда можно приобрести новый экземпляр на автомобильном рынке. Старый поплавок легко изымается из держателя и на его место устанавливается новый.

Окислившие провода также часто меняют новыми, если их зачистка невозможна. Цена на новый датчик сравнительно невелика, поэтому чаще всего водители предпочитают просто приобрести новый механизм.

Процесс замены ДУТ на ВАЗ-2114 включает в себя следующий порядок действий:

1. Демонтировать нижнюю часть заднего сидения и убрать обивку, так как датчик является конструкционной частью бензонасоса. Подобраться к механизму, минуя модуль, не получиться.
2. Ключом на 7 освободить два самореза, фиксирующих крышку бензобака.
3. После чего необходимо открутить еще восемь саморезов, крепящих кромку крышки.
4. После проделанных действий крышку можно легко сместить вперед.

Когда доступ к бензонасосу обеспечен, необходимо демонтировать часть колодки проводов. Не забываем открутить гайки магистралей. Прежде чем полностью крышка будет освобождена, необходимо её повернуть один раз, таким образом давление в системе будет понижено.

Необходимо внимательно и осторожно освобождать бензонасос, чтобы не повредить поплавок, его следует первым делом приподнять, а после повернуть по часовой стрелке и наклонить. Когда бензонасос оказался в руках, можно приступать к поиску самого датчика

Порядок действий следующий:

• с помощью отвертки сдвинуть стопорное кольцо;
• снять крышку модуля;
• снять клеммы датчика и освободить крепления от крышки;
• отсоединить колодку;
• освободить фиксаторы датчика топлива и демонтировать механизм.

На этом работа по замене датчика считается завершенной. Необходимо новый механизм установить на место и произвести сборку модуля в обратной последовательности. Как видим, нет ничего сложно в выполнении данной работы, необходимо всего лишь вооружиться необходимым инвентарем: отвертки и набор ключей.

Не греет печка в автомобиле: Возможные причины

Причины неисправности

Причинами, почему не работает датчик уровня топлива либо он неправильно показывает, становятся такие неисправности:

• Поплавок потерял герметичность. Подобная ситуация актуальна, когда в качестве поплавка используется шарик из хрупкой пластмассы, которая может растрескаться в результате механического воздействия либо в результате эксплуатации авто при сильных морозах. В этом случае поплавок будет находиться внутри жидкости или, что чаще, попросту утонет и ляжет на дно. Результатом будет постоянные показания прибора, что в баке нет топлива. Ремонтные меры предусматривают замену поплавка либо же всего узла целиком. Еще редкий вариант заключается в том, что поплавок может попросту отсоединиться от рычага, на котором он закреплен и «уйти в самостоятельное плавание».
• Деформация рычага, на котором держится поплавок. В результате этого поплавок может терять подвижность либо отражать не корректную информацию. Часто такая ситуация происходит при неаккуратном извлечении топливного модуля с бака, но иногда даже и как результат длительной эксплуатации машины на дорогах с неровным покрытием, то есть, при постоянных вибрациях при езде. Можно попытаться придать рычагу изначальную форму, однако чаще всего соответствующий рычаг просто меняют на новый.
• Повреждение корпуса датчика. В результате этого может измениться показания резистивных элементов либо повреждение рычага, снимающего соответствующие показания. В данном случае причиной, почему датчик не правильно показывает уровень топлива — это использование некачественного бензина либо ударные механические нагрузки на деталь.
• Выход из строя резистивных элементов. Это достаточно частая причина, почему датчик уровня топлива не работает. Элементы на реостате выходят из строя по естественным причинам, то есть, в результате стирания при длительной эксплуатации. Возможен вариант, когда износ частичный, например, посередине. В этом случае стрелка прибора будет дергаться. Также возможно, что между скользящим элементом и резистивной дорожкой пропал контакт вследствие повреждения либо износа резистивного напыления либо ослабления прижима лапки бегунка. При такой неисправности стрелка будет лежать на нуле.

• Отсутствие электрического контакта на определенном участке цепи. Как правило, на контактах, которые окисляются либо влагой, либо топливом. Могут быть повреждены провода, их изоляция, обрыв. Также иногда возникают проблемы с электрическими разъемами.
• Сигнальный провод «коротит» на «массу». В этом случае значение его сопротивления будет искажаться и стремиться к нулю. При такой неисправности датчик уровня неправильно показывает уровень передавая информацию, что бак полностью залит.
• Перегорание предохранителя, отвечающего за работу датчика уровня топлива. Номер предохранителя необходимо смотреть в электрической схеме конкретного автомобиля.
• Нарушение крепления датчика на корпусе топливного бака. Например, с перекосом. Как правило, в такой ситуации запах топлива распространяется наружу, в частности, в салоне будет слышен запах бензина.
• Встречаются случаи, когда у резистивной платы, по которой движется бегунок, попросту отваливается крепежная пайка.
• У трубчатых датчиков уровня топлива может быть оборван сигнальный провод. В этом случае стрелка будет постоянно показывать пустой бак.
• Также трубчатым датчикам свойственен налет, который может образоваться на направляющей стойке. Это естественным образом приведет к затруднению (и даже невозможности) движения поплавка. Налет обычно образуется в результате использования некачественного топлива (с большим количеством парафина, газолина вместо бензина). В этом случае стрелка прибора замрет в одном положении, причем не обязательно в одном из крайних.
• У бесконтактных датчиков может быть поврежден магнитный датчик и/или его проводка. На некоторых из них устанавливается специальная контрольная и управляющая плата. Проблема может быть и с ней. В этом случае обычно датчик полностью выходит из строя, то есть, не показывает уровень топлива вообще.

Чаще всего проблемы возникают с поплавками либо с резистивными элементами, которые со временем истираются и перестают передавать корректные данные. Но заметьте, что когда уровень топлива не показывается, то не всегда виноват именно датчик. Часто не работает стрелка, и тут виноват уже прибор на панели, который, по сути, является потенциоментром. Поэтому если датчик топливо неправильно показывает, то нужно его снять и проверить мультиметром и произвести визуальную дефектовку.

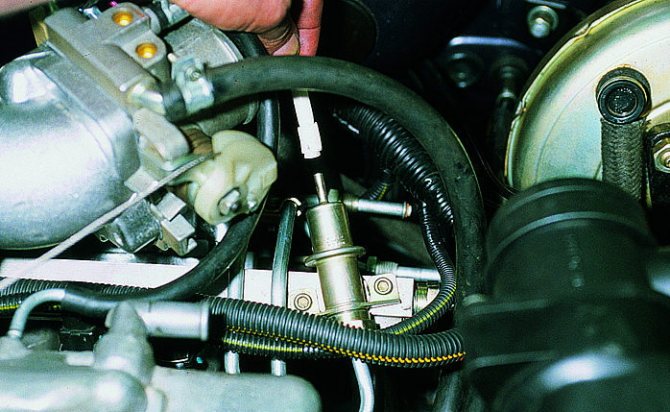

Датчик давления топлива ВАЗ 2114: основные функции

Как и большинство датчиков давления, этот тоже мембранного типа. Устанавливается в топливной рампе, рядом с форсунками. Его функция – это поддержание давления в рампе в определенном рабочем диапазоне. Особенно это актуально не для установившегося, а для изменяющегося режима работы. При помощи регулятора производится корректировка нагрузки на двигатель. Допустим, при снижении давлении во впускном тракте происходит повышение давления топливовоздушной смеси. И наоборот – при повышении понижает. Можно выделить три важных момента:

1. Изменяет давление в том случае, когда во впускном тракте оно тоже меняется в большую или меньшую сторону.
2. Позволяет удержать давление в рампе ВАЗ 2114 в определенном интервале.
3. При различных режимах работы ДВС способствует компенсированию нагрузок.

Замена ДУТ на ВАЗ-2114

Отремонтировать датчик своими руками сможет даже начинающий водитель. Конечно, поломка не должна быть серьёзной, тогда заменить вышедший из строя элемент не составит большого труда и не займет много времени. Например, если пробился поплавок, то всегда можно приобрести новый экземпляр на автомобильном рынке. Старый поплавок легко изымается из держателя и на его место устанавливается новый.

Окислившие провода также часто меняют новыми, если их зачистка невозможна. Цена на новый датчик сравнительно невелика, поэтому чаще всего водители предпочитают просто приобрести новый механизм.

Процесс замены ДУТ на ВАЗ-2114 включает в себя следующий порядок действий:

1. Демонтировать нижнюю часть заднего сидения и убрать обивку, так как датчик является конструкционной частью бензонасоса. Подобраться к механизму, минуя модуль, не получиться.
2. Ключом на 7 освободить два самореза, фиксирующих крышку бензобака.
3. После чего необходимо открутить еще восемь саморезов, крепящих кромку крышки.
4. После проделанных действий крышку можно легко сместить вперед.

Когда доступ к бензонасосу обеспечен, необходимо демонтировать часть колодки проводов. Не забываем открутить гайки магистралей. Прежде чем полностью крышка будет освобождена, необходимо её повернуть один раз, таким образом давление в системе будет понижено.

Необходимо внимательно и осторожно освобождать бензонасос, чтобы не повредить поплавок, его следует первым делом приподнять, а после повернуть по часовой стрелке и наклонить. Когда бензонасос оказался в руках, можно приступать к поиску самого датчика

Порядок действий следующий:

• с помощью отвертки сдвинуть стопорное кольцо;
• снять крышку модуля;
• снять клеммы датчика и освободить крепления от крышки;
• отсоединить колодку;
• освободить фиксаторы датчика топлива и демонтировать механизм.

На этом работа по замене датчика считается завершенной. Необходимо новый механизм установить на место и произвести сборку модуля в обратной последовательности. Как видим, нет ничего сложно в выполнении данной работы, необходимо всего лишь вооружиться необходимым инвентарем: отвертки и набор ключей.

Пособие по замене

Если вы заметили, что регулятор уже не работает, то необходимо будет произвести его замену. Такую процедуру вполне можно осуществить в домашних условиях.

Перед тем, как приступить к процессу, подготовьте:

• новый регулятор;
• набор отверток;
• набор ключей.

Этапы

Итак, процедура замены выполняется следующим образом:

Поскольку контроллер является частью конструкции бензонасоса, произвести его демонтаж, не трогая модуль в целом, не выйдет. Чтобы получить доступ к данной конструкции, необходимо произвести демонтаж нижней части заднего сиденья, после чего убрать обивку багажного отделения.
Используя гаечный ключ на 7 нужно открутить саморезы по правой и левой стороне, в частности, речь идет о фиксаторах крышки бензобака. Также данные саморезы фиксируют обивку на боковинах.
Сделав это, вы увидите еще 8 саморезов, который фиксируют кромку крышки, их также необходимо выкрутить.
Следующим этапом будет демонтаж крышки топливного бака целиком, это можно сделать, подвинув ее немного вперед.
После этих действий вы увидите верхнюю часть насоса, вам необходимо произвести демонтаж колодки проводов, которая подключена к устройству, для этого может понадобиться гаечный ключ на 17. Также нужно будет выкрутить гайку магистрали, подающую горючее, от штуцера

Спешить в этом случае не стоит, лучше немного повременить, но все сделать осторожно и правильно. Перед тем, как полностью открутить крышку, сделайте один небольшой оборот — благодаря этому можно будет избавиться от давления, которое образовалось в системе.
Далее, по диаметру крышки вы сможете увидеть еще 8 небольших гаек, вам нужно их выкрутить, для этого используется гаечный ключ, но удобнее будет сделать это трещоткой.
Производя демонтаж бензонасоса, его следует приподнять вверх, после чего немного провернуть по часовой стрелке, а затем наклонить

Такие действия позволят не допустить повреждения поплавка устройства.
После демонтажа модуля приступаем к его разбору. Используя отвертку со шлицевым наконечником, необходимо сдвинуть стопорное кольцо, расположенное непосредственно на модуле. После этого с конструкции можно снять саму крышку. С клеммы датчика давления нужно снять провод, после чего отжимаются крепления непосредственно от крышки и отключаются колодки с проводкой от бензонасоса.
Фиксаторы контроллера отсоединяются, после чего само устройство сдвигается по пазам корпуса. Регулятор демонтируется и меняется на новый.

Замена подвесного подшипника своими руками — видео по ремонту

Повышенный расход в холостом режиме

У ВАЗ 2114 расход топлива на холостом ходу превышает норму? Здесь тоже за всем следят датчики! Нормальное потребление, при полностью отключенной электрической нагрузке, составляет 0,8-1 литр в час. Если на вашем авто этот показатель сильно превышен, значит, проверяем нижеописанные датчики.

Датчик оборотов холостого хода (ДХХ). Его назначение — это автоматическая регулировка холостых оборотов. Находится он на дроссельном узле, а точнее закреплён парой винтиков на его крышке. Этот датчик не имеет электронной системы диагностики и поэтому судить о его состоянии можно только по этим признакам:

• При старте холодного мотора не наблюдается высоких оборотов;
• Мотор, на холостом ходу, глохнет;
• Холостые обороты «плавают»;
• При выключении скорости во время езды, на коробке передач, глохнет.

Регулятор холостого хода ВАЗ 2114

ДПДЗ. Устройство для точной дозировки смеси или, проще говоря, датчик расположения заслонки дросселя. По его названию понимаешь, что его функция «показывать» контроллеру какое положение занимает заслонка дросселя на данный момент. Он является частью дроссельного узла и закреплен на его корпусе. Неисправности данного прибора очень схожи с симптомами ДХХ, но зато он подключён к электронной системе диагностики и при поломке лампочка «чек» известит вас об этом.

Помимо всех вышеперечисленных причин есть ещё некоторые: недостаточная компрессия в двигателе, неправильно выставленный угол опережения зажигания, не отрегулирована система газораспределения, дефект свечей зажигания, пробой высоковольтных проводов. Эти причины также могут негативно влиять на средний расход топлива ВАЗ 2114.

Если вы чувствуете в себе силы их устранить, то вперёд! Если же у вас возникают в этом сомнения, то лучше обратитесь в специализированный сервисный центр, это поможет избежать лишних затрат.
