Электрическая принципиальная схема шевроле нива

Распиновка разъемов Нива Шевроле, отвечающих за переднюю часть проводки

• 1/6 – блок передней правой/левой фары;
• 2 – узел сочленения стартера машины;
• 3 – подача напряжения для тягового стартера;
• 4 – клеммы подводки аккумуляторной батареи;
• 5 – генераторный модуль запитки электроцепи;
• 7/15 – узлы совмещения противотуманных фар головной оптики;
• 8 – контактная группа привода электродвигателя омывателя переднего ветрового стекла;
• 9 – ввод температурного сенсора, измеряющего показатели за бортом транспорта;
• 10 – контактный штепсель лампы освещения подкапотного пространства;
• 12 – штатный датчик измерения остатка уровня тормозной жидкости;
• 13 – штепсель штатного электродвигателя привода очистителя ветрового стекла;
• 14 – обозначение стандартного клаксона;
• 16/17 – вводы штепселей к приборной доске.

Принципиальная электрическая схема электрооборудования с описанием

В соответствии с техническим руководством по обслуживанию и эксплуатации, обозначение компонентов и жгутов в электросхеме Niva Chevrolet следующее:

• 1 — передняя правая фара головного освещения;
• 2 — звуковой гудок, установленный на рулевом колесе;
• 3 — источник света для освещения подкапотного пространства автомобиля модели 2123;
• 4 — переключатель для активации и отключения лампочки моторного отсека;
• 5 — стартерный узел автомобиля, необходим для подачи разряда на свечи зажигания при пуске силового агрегата;
• 6 — аккумулятор, использующийся для обеспечения заряда при старте мотора;
• 7 — генераторное устройство, предназначенное для выработки энергии во время движения авто;
• 8 — контроллер температуры воздуха окружающей среды;
• 9 — левая передняя головная фара;
• 10 — переключательное устройство для опускания и поднятия электрического стеклоподъемника, установленного в передней правой двери;
• 11 — моторедукторные устройства электрических стеклоподъемников;
• 12 — переключатели, установленные в стойках дверей;
• 13 — моторедукторные устройства блокировки замочных изделий на дверях;
• 14 — разъем для подключения к переднему правому динамику;
• 15 — электрический моторчик отопительной системы;
• 16 — контроллер скоростного режима;
• 17 — электрический моторчик системы омывания лобового стекла;
• 18 — электродвигатель очистителя лобового стекла;
• 19 — переключательное устройство, расположенное в стойке двери водителя;
• 20 — моторедуктор системы блокировки замка водительской двери;
• 21 — контроллер определения объема тормозной жидкости;
• 22 — разъем подключения электропроводки к переднему левому динамику;
• 23 — переключательное устройство для поднятия и опускания электрического стеклоподъемника, установленного в передней правой двери;
• 24 — аналогичное устройство для регулировки положения стеклоподъемника, установленного в передней левой двери;
• 25 — блок с предохранительными устройствами;
• 26 — реле активации электрических стеклоподъемников;
• 27 — реле активации и отключения рулевого гудка;
• 28 — диагностический разъем, позволяющий произвести проверку всех систем автомобиля;
• 29 — модуль управления системой блокирования дверных замков автомобиля;
• 30 — разъем для соединения со жгутом устройства обогрева передних кресел;
• 31 — разъем, предназначенный для соединения со жгутом системы впрыска;
• 32 — контрольный щиток или приборная панель;
• 33 — поворотный указатель, расположенный сбоку справа;
• 34 — световой источник для освещения бардачка в салоне автомобиля;
• 35 — переключательное устройство индикатора освещения вещевого ящика;
• 36 — замок зажигания;
• 37 — переключательное устройство для активации и отключения стопового сигнала;
• 38 — переключатель светового источника заднего хода, включается при активации задней передачи;
• 39 — модуль контрольных световых индикаторов;
• 40 — регуляторное устройство для изменения уровня свечения оптики;
• 41 — регулятор, назначение которого заключается в изменении яркости подсветки на приборной панели;
• 42 — подрулевое переключательное устройство;
• 43 — указатель поворота, расположенный сбоку слева;
• 44 — переключательное устройство электрического моторчика отопительной системы;
• 45 — дополнительный резисторный элемент;
• 46 — контроллер активации стояночного тормоза;
• 47 — переключательное устройство для активации и отключения противотуманной оптики;
• 48 — переключатель системы прогрева заднего стекла;
• 49 — выключательное устройство внешнего освещения автомобиля;
• 50 — кнопка для активации и отключения световой сигнализации;
• 51 — электрический разъем, предназначенный для подсоединения к заднему правому динамику;
• 52 — электрический топливный насос, оснащенный контроллером уровня горючего в баке;
• 53 — световые индикаторы подсветки ручек управления отопительной системой;
• 54 — контроллер активации дифференциала;
• 55 — прикуривательное устройство;
• 56 — модуль управления сигнализацией, установленной в авто;
• 57 — внутренний плафон для освещения салона автомобиля;
• 58 — индивидуальная лампа освещения салона;
• 59 — электрический разъем для соединения с аудиосистемой;
• 60 — выход для подключения проводки к заднему левому динамику;
• 61 — задняя правая фара;
• 62 — лампа освещения багажного отсека;
• 63 — световой индикатор освещения автомобильного номера;
• 64 — электрический моторчик системы омывания заднего стекла;
• 65 — электромотор очистительного устройства заднего стекла;
• 66 — система обогрева заднего стекла;
• 67 — дополнительный сигнал торможения;
• 68 — задняя левая фара.

Принципиальная электрическая схема Нива Шевроле с обозначениями ч. 1

Принципиальная электрическая схема Нива Шевроле с обозначениями ч. 2

Профилактика

Для предупреждения поломок, производитель рекомендует придерживаться нескольких советов.

• Один раз в год обрабатывать все клеммы и разъемы специальным маслом – это предупредит образование окислов.
• Периодически проверять плотность креплений контактных разъемов. При расшатывании соединений возможно образование коротких замыканий или снижения проводимости цепи, что будет воспринято ЭБУ как отказ механизма.
• Проверять степень изношенности силовых кабелей и магистралей. При активной эксплуатации автомобиля, оплетки, изготовленные из гибкого полимера, могут износиться и растрескаться. Это обстоятельство может спровоцировать короткие замыкания и механическое осыпание изоляторов. Следовательно, лучше предупредить поломку, чем ее устранять.

Если придерживаться перечисленных правил автомобиль будет служить долго и качественно все время.

Электросхема ВАЗ Нива, часть ответственная за питание головной оптики

Здесь все оборудование также находится зеркально. Элементы и проводки полностью дублируют противоположную строну:

• 1/2 – выходы для кормового жгута кабелей;
• 3/6 – клеммная колодка запитки мотора редуктора блокировки дверей;
• 4/5 – концевые выключатели положения дверей.

• 1 – устройство основного освещения;
• 2 – монтажный короб предохранителей;
• 3 – регулятор переключения света фар головной оптики;
• 4 – часть выключения зажигания;
• 5 – выключатели головного освещения;
• 6 – обозначение в комбинации приборов участка ответственного за включение дальнего света;
• К4/5 – защитные реле включения дальнего и ближнего режима головной оптики;
• А – клеммные выводы, идущие к источнику питания цепи.

Снять Обшивку Двери Ваз 2107

Принципиальная электрическая схема электрооборудования с описанием

В соответствии с техническим руководством по обслуживанию и эксплуатации, обозначение компонентов и жгутов в электросхеме Niva Chevrolet следующее:

• 1 — передняя правая фара головного освещения;
• 2 — звуковой гудок, установленный на рулевом колесе;
• 3 — источник света для освещения подкапотного пространства автомобиля модели 2123;
• 4 — переключатель для активации и отключения лампочки моторного отсека;
• 5 — стартерный узел автомобиля, необходим для подачи разряда на свечи зажигания при пуске силового агрегата;
• 6 — аккумулятор, использующийся для обеспечения заряда при старте мотора;
• 7 — генераторное устройство, предназначенное для выработки энергии во время движения авто;
• 8 — контроллер температуры воздуха окружающей среды;
• 9 — левая передняя головная фара;
• 10 — переключательное устройство для опускания и поднятия электрического стеклоподъемника, установленного в передней правой двери;
• 11 — моторедукторные устройства электрических стеклоподъемников;
• 12 — переключатели, установленные в стойках дверей;
• 13 — моторедукторные устройства блокировки замочных изделий на дверях;
• 14 — разъем для подключения к переднему правому динамику;
• 15 — электрический моторчик отопительной системы;
• 16 — контроллер скоростного режима;
• 17 — электрический моторчик системы омывания лобового стекла;
• 18 — электродвигатель очистителя лобового стекла;
• 19 — переключательное устройство, расположенное в стойке двери водителя;
• 20 — моторедуктор системы блокировки замка водительской двери;
• 21 — контроллер определения объема тормозной жидкости;
• 22 — разъем подключения электропроводки к переднему левому динамику;
• 23 — переключательное устройство для поднятия и опускания электрического стеклоподъемника, установленного в передней правой двери;
• 24 — аналогичное устройство для регулировки положения стеклоподъемника, установленного в передней левой двери;
• 25 — блок с предохранительными устройствами;
• 26 — реле активации электрических стеклоподъемников;
• 27 — реле активации и отключения рулевого гудка;
• 28 — диагностический разъем, позволяющий произвести проверку всех систем автомобиля;
• 29 — модуль управления системой блокирования дверных замков автомобиля;
• 30 — разъем для соединения со жгутом устройства обогрева передних кресел;
• 31 — разъем, предназначенный для соединения со жгутом системы впрыска;
• 32 — контрольный щиток или приборная панель;
• 33 — поворотный указатель, расположенный сбоку справа;
• 34 — световой источник для освещения бардачка в салоне автомобиля;
• 35 — переключательное устройство индикатора освещения вещевого ящика;
• 36 — замок зажигания;
• 37 — переключательное устройство для активации и отключения стопового сигнала;
• 38 — переключатель светового источника заднего хода, включается при активации задней передачи;
• 39 — модуль контрольных световых индикаторов;
• 40 — регуляторное устройство для изменения уровня свечения оптики;
• 41 — регулятор, назначение которого заключается в изменении яркости подсветки на приборной панели;
• 42 — подрулевое переключательное устройство;
• 43 — указатель поворота, расположенный сбоку слева;
• 44 — переключательное устройство электрического моторчика отопительной системы;
• 45 — дополнительный резисторный элемент;
• 46 — контроллер активации стояночного тормоза;
• 47 — переключательное устройство для активации и отключения противотуманной оптики;
• 48 — переключатель системы прогрева заднего стекла;
• 49 — выключательное устройство внешнего освещения автомобиля;
• 50 — кнопка для активации и отключения световой сигнализации;
• 51 — электрический разъем, предназначенный для подсоединения к заднему правому динамику;
• 52 — электрический топливный насос, оснащенный контроллером уровня горючего в баке;
• 53 — световые индикаторы подсветки ручек управления отопительной системой;
• 54 — контроллер активации дифференциала;
• 55 — прикуривательное устройство;
• 56 — модуль управления сигнализацией, установленной в авто;
• 57 — внутренний плафон для освещения салона автомобиля;
• 58 — индивидуальная лампа освещения салона;
• 59 — электрический разъем для соединения с аудиосистемой;
• 60 — выход для подключения проводки к заднему левому динамику;
• 61 — задняя правая фара;
• 62 — лампа освещения багажного отсека;
• 63 — световой индикатор освещения автомобильного номера;
• 64 — электрический моторчик системы омывания заднего стекла;
• 65 — электромотор очистительного устройства заднего стекла;
• 66 — система обогрева заднего стекла;
• 67 — дополнительный сигнал торможения;
• 68 — задняя левая фара.

Принципиальная электрическая схема Нива Шевроле с обозначениями ч. 1

Принципиальная электрическая схема Нива Шевроле с обозначениями ч. 2

Электрооборудование Ваз 21213, 21214 Нива

21. Электрооборудование

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода.

Бортовая сеть – постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения.

При работе генератора аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.

Цепь питания системы впрыска (двигатель Ваз-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель Ваз-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей».

Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.

Предохранители системы впрыска (двигатель Ваз-21214) находятся в отдельном блоке на левой боковине под панелью приборов.

Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска (см. также Система управления впрыскового двигателя).

При ремонте системы электрооборудования отсоединяйте клемму «минус» аккумуляторной батареи (при выключенном двигателе). Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания. Не используйте предохранители увеличенного номинала или самодельные – это может привести к пожару.   Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Цепи, защищаемые плавкими предохранителями

№ предохранителя
Защищаемые цепи (ток)

1 (16 А)
Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева стекла двери задка. Электродвигатели очистителя и омывателя стекла двери задка.Электродвигатель омывателя ветрового стекла

2 (8 А)
Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*. Контрольная лампа блокировки дифференциала. Реле-прерыватель и контрольная лампа стояночной тормозной системы. Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва.Тахометр

3 (8 А)
Левая фара (дальний свет).Контрольная лампа дальнего света фар

4 (8 А)
Правая фара (дальний свет)

5 (8 А)
Левая фара (ближний свет)

6 (8 А)
Правая фара (ближний свет)

7 (8 А)
Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака.Контрольная лампа габаритного света

8 (8 А)
Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампы освещения комбинации приборов. Табло подсветки рычагов управления отопителем. Лампы освещения прикуривателя.Лампы подсветки выключателей

9 (16 А)
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.Элемент обогрева заднего стекла и реле (контакты) его включения

10 (16 А)
Звуковой сигнал. Штепсельная розетка для переносной лампы. Плафоны освещения салона.Задние фонари (лампы стоп-сигнала)

13 (8 А)
Задние фонари (противотуманный свет). Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения. Реле (контакты) очистителей фар.Электродвигатель омывателя фар

15 (16 А)
Прикуриватель

* На автомобилях выпуска до 1996 г. в комбинации приборов вместо контрольной лампы устанавливался вольтметр, который тоже защищался предохранителем №2.

Варианты тюнинга

Выбор вариантов для тюнинга не особо большой:

1. Установить приборку от другого автомобиля. В этом случае вам понадобятся услуги квалифицированного электрика, поскольку придется переделывать разъемы. Также можно установить цифровой вариант приборки — это будет более, чем оригинально.
2. Как вариант тюнинга, можно установить светодиодные лампочки вместо обычных. Многие автовладельцы выбирают именно этот вариант, поскольку он менее затратный и самый простой в плане реализации.
3. Еще один способ тюнинга — установить оригинальные приборные шкалы на спидометр, тахометр и прочие датчики. Причем купить такие шкалы можно как готовые, так и сделать самостоятельно в соответствии со своими предпочтениями.

https://www.youtube.com/watch?v=lOrs5QhybBQ

1. Приборка с диодной подсветкой

2. Цифровой контрольный щиток

3. Приборка с т.н. колодцами

Электрическая карта Шевроле Нивы

Датчик включения дифференциала.

Из обслуживания панели предусматривается только замена ламп. Надо отметить, что подобная схема оборудования электроприборов успешно применяется и на других моделях ВАЗ.

Ключ зажигания замыкает практически все цепи.

Такая схема повышает степень безопасности, а также упрощает обслуживание. Переключение режимов работы осуществляется управляющими рычагами на рулевой колонке автомобиля.

Поиск по сайту

Переключение режимов работы осуществляется управляющими рычагами на рулевой колонке автомобиля. Для этого определяемся с узлом, где, возможно, возникла поломка и, ориентируясь по схеме, определяется месторасположение, подключение и связывающие цепи детали. Бачок для переднего стекла располагается в подкапотном пространстве, а для заднего — в двери багажника. В данном случае он является многофункциональным, так как совмещает в себе запирающее устройство, ключ стартера, блокировку повторного его включения.

Схема отображает полный состав приборов, узлов, элементов и цепей и связь между ними , от функционирования которых зависит работа, регулирование, включение, измерение, сигнализация и прочие свойства деталей. Приводит стеклоподъемники в движение моторедуктор реверсного типа. Практика показывает, что ВАЗовское решение электрообеспечения систем обладает двумя важнейшими для автомобилестроения качествами: простотой и надежностью.

Необходимость электрических схем

Блок предохранителей Шевроле Нива представляет собой отдельно смонтированный узел, расположенный в салоне. Выключатель лампы освещения вещевого ящика. Моторедуктор блокировки замка двери водителя. Электросхема Шевроле Нива: Основные источники потребления энергии Электрическая схема в автомобиле Шевроле Нива В автомобиле Нива Шевроле помимо механических приборов есть немаловажные электрические цепи, благодаря которым происходит запуск двигателя, а также зависит то как будут функционировать остальные узлы. В корпусе фары монтируются и габаритные огни.

Такой двигатель способен развивать мощность до 1,5 кВт при силе тока в 80 А. Они могут питаться параллельно от описанных цепей или иметь собственный предохранитель. Датчик уровня тормозной жидкости. Переключатель электростеклоподъемника левой передней двери. Данная схема отображает все элементы конструкции автомобиля Нива Шевроле, работа которых зависит от потребления электрической энергии.
Схема электрооборудования Chevrolet Niva

Соединение АКБ и стартера

В каждом автомобиля существует своя схема установки стартера. Может быть несколько вариантов доступа:

• справа;
• слева;
• со стороны радиатора;
• со стороны салона.

Часто приходится использовать подъемник или смотровую яму, чтобы добраться до этого компонента. Механизм нужен для обеспечения зацепления между шестерней и маховиком. Поэтому в области крепления кожуха сцепления устройство расположено чаще всего. Электронный вариант не исключение.

Для подключения используется всего один разъем, к которому добавляют специальную клемму. Стартер начинает работать каждый раз, как только владелец поворачивает ключ.

Лучше всего пользоваться мультиметром, чтобы обнаружить поломки в одной из таких частей автомобиля. Но определить неисправности легко и с помощью других несложных манипуляций.

В большинстве случаев ремонт стартера возможен, даже если из строя вышла такая важная часть, как обмотки. Электрооборудование авто в большинстве сулчаев подлежит полному восстановлению.

Подключение

На машине ВАЗ-2121 используется центральная консоль со штатным местом под динамик. Дополнительные громкоговорители размещаются в обшивках передних дверей или на задней полке. Коммутационная проводка делается разъемной, что позволяет быстро демонтировать оборудование. Для этого требуется вывести все провода колонок и питания к месту размещения головного устройства и скроссировать в колодку стандарта ISO. Ответная часть устанавливается на магнитоле. Назначение проводов определяется по инструкции, прилагаемой к оборудованию.

Питание подключается через замок зажигания, что исключает эксплуатацию оборудования без ключа, расположенного в скважине. Для подключения антенны используется штатный штекер. Если разъем на магнитоле не соответствует ответной части, то используется переходник.

Подключение магнитолы в Ниве Шевроле имеет особенность, связанную с отсутствием положения ACC в замке зажигания. Из-за этого приходится объединять кабели с желтой и красной изоляцией в единую проводку, которая выводится к положительному полюсу батареи. Из-за этого повышается ток утечки, способный разрядить аккумулятор в течение ночи. Проблема решается введением в цепь красного провода дополнительного выключателя; устройство позволяет слушать магнитолу без ключа в замке зажигания.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Схема ВАЗ-2123 до 2009 года

Общая схема электрооборудования Шевроле Нива ВАЗ-2123 выпуска до 2009 года.

1 — правая блок-фара; 2 — правая противотуманная фара; 3 — звуковой сигнал; 4 — лампа подкапотная; 5 — выключатель подкапотной лампы; б — стартер ВАЗ-2123; 7 — аккумуляторная батарея; 8 — генератор; 9 — датчик температуры наружного воздуха; 10 — левая противотуманная фара; 11 — левая блок-фара; 12 — выключатель электростеклоподъемника правой передней двери; 13 — мотор-редуктор электростеклоподъемника; 14 — выключатель плафона освещения салона в замке двери; 15 — мотор-редуктор блокировки замка двери; 16 — колодки подключения к правой передней колонке аудиосистемы; 17 — электродвигатель отопителя; 18 — датчик скорости автомобиля; 19 — электродвигатель омывателя ветрового стекла; 20 — электродвигатель очистителя ветрового стекла; 21 — выключатель плафона освещения салона в замке двери водителя; 22 — мотор-редуктор блокировки замка двери водителя; 23 — датчик уровня тормозной жидкости; 24 — колодки подключения к левой передней колонке аудиосистемы; 25 — выключатель электростеклоподъемника правой передней двери; 26 — реле электростеклоподъемников; 27 — реле звукового сигнала; 28 — выключатель электростеклоподъемника левой передней двери; 29 — реле противотуманных фар; 30 — колодка подключения к жгуту проводов системы управления двигателем; 31 — колодка диагностики; 32 — монтажный блок; 33 — колодка подключения к жгуту проводов системы обогрева передних сидений; 34 — блок управления системой блокировки замков дверей; 35 — комбинация приборов; 36 — правый боковой указатель поворота; 37 — лампа освещения вещевого ящика; 38 — выключатель лампы освещения вещевого ящика; 39 — выключатель зажигания; 40 — выключатель сигналов торможения; 41 — выключатель ламп света заднего хода; 42 — датчик включения блокировки дифференциала; 43 — блок контрольных ламп; 44 — регулятор электрокорректора фар; 45 — регулятор яркости подсветки приборов; 46 — подрулевой переключатель; 47 — левый боковой указатель поворота; 48 — переключатель электродвигателя отопителя; 49 — дополнительный резистор электродвигателя отопителя; 50 — датчик включения стояночного тормоза; 51 — выключатель заднего противотуманного света; 52 — выключатель противотуманных фар; 53 — выключатель обогрева стекла двери багажного отделения; 54 — переключатель наружного освещения; 55 — выключатель аварийной сигнализации; 56 — колодка подключения к правой задней колонке аудиосистемы; 57 — топливный насос с датчиком уровня топлива; 58 — лампы подсветки блока управления отоплением и вентиляцией; 59 — прикуриватель; 60 — лампа подсветки прикуривателя; 61 — блок управления автомобильной противоугонной системой; 62 — плафон освещения салона; 63 — плафон индивидуального освещения салона; 64 — колодки подключения к головному устройству звуковоспроизведения; 65 — колодки подключения к левой задней колонке аудиосистемы; 66 — правый задний фонарь ВАЗ2123; 67 — плафон освещения багажника; 68 — фонари освещения номерного знака; 69 — электродвигатель омывателя стекла двери багажного отделения; 70 — реле очистителя стекла двери багажного отделения; 71 — электродвигатель очистителя стекла двери багажного отделения; 72 — элемент обогрева стекла двери багажного отделения; 73 — дополнительный сигнал торможения; 74 — левый задний фонарь.

Схема соединений системы управления двигателем автомобиля ВАЗ-2123 выпуска до 2009 года

Схема включения наружного освещения Chevrolet Niva ВАЗ-2123 выпуска до 2009 года

Схема подключения фар Chevrolet Niva ВАЗ-2123 выпуска до 2009 года.

Схема включения электрокорректора фар в электрооборудование. До 2009 года выпуска.

Схема включения указателей поворота и аварийной сигнализации. До 2009 года выпуска.

Схема включения очистителя и омывателя ветрового стекла ВАЗ-2123. До 2009 года выпуска.

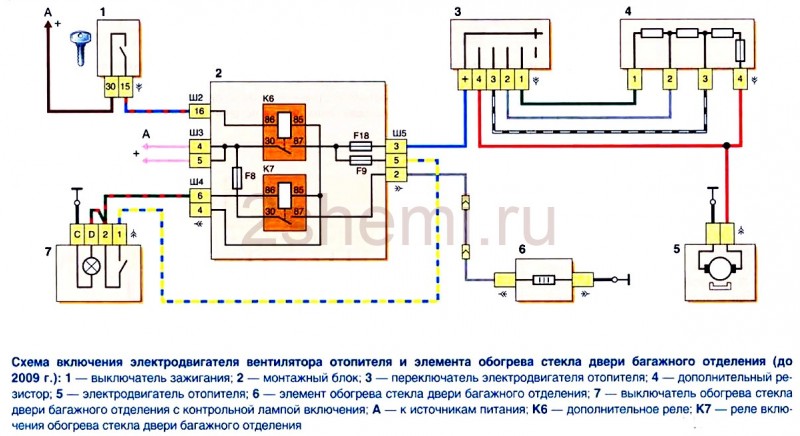

Схема электродвигателя вентилятора отопителя и элемента обогрева стекла двери багажного отделения до 2009 года.

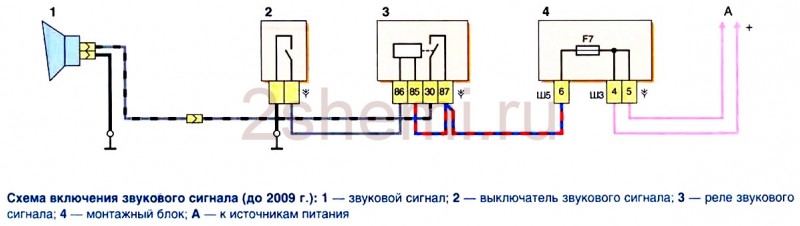

Схема включения звукового сигнала, до 2009 года выпуска.

Схема электро-стеклоподъемников дверей до 2009 года выпуска.

Схема системы блокировки замков дверей ВАЗ-2123 до 2009 года выпуска.

Схема проводов Шевроле Нива, часть ЭСУД

• 1 – пины свечей зажигания;
• 2 – контактная группа драйверов форсунок;
• 3 – блок зажигания;
• 4 – контроллер управления;
• 5 – главное защитное реле ДВС;
• 6 – площадка расположения плавких вставок;
• 7 – предохранитель главного реле;
• 8/9 – защитные схемы правого и левого головных вентиляторов радиатора охлаждения;
• 10 – защитный элемент управляющего предохранителя главного топливного насоса;
• 11 – предохранитель цепи контроллера;
• 12 – вторичный защитный элемент вентилятора главного радиатора с правой стороны;
• 13 – вспомогательный предохранитель вышеуказанной цепи;
• 14 – плавкая вставка цепи контроля топливного насоса;
• 15 – вентилятор главного радиатора, расположенного с левой стороны;
• 16 – стандартный датчик концентрации кислорода во впускном коллекторе;
• 17 – стоковый выход измерителя канала детонации;
• 18 – вывод ДПКВ;
• 19 – контроль клапаном продувки адсорбера;
• 20 – выход группы ДМРВ;
• 21 – привод регулятора холостого хода;
• 22/23 – задействование мотора левого/правого вентилятора основной системы охлаждения мотора;
• 24 – вспомогательный резистор;
• 25 – контроль прибора ДПДЗ;
• 26 – выход от сенсора температуры антифриза;
• 27 – указатель состояния вышеописанного датчика;
• 28 – штатный модуль измерения давления смазки в картерном отсеке силовой установки;
• А/В – клеммные колодки аккумуляторной батареи;
• С – вход «мамы» подключения к приборной панели;
• G1/G2 – заземляющие выходы участка проводки.

Электросхема NIVA ответственная за питание оборудования, встроенного в задние двери

Здесь все оборудование также находится зеркально. Элементы и проводки полностью дублируют противоположную строну:

• 1/2 – выходы для кормового жгута кабелей;
• 3/6 – клеммная колодка запитки мотора редуктора блокировки дверей;
• 4/5 – концевые выключатели положения дверей.

• 1 – устройство основного освещения;
• 2 – монтажный короб предохранителей;
• 3 – регулятор переключения света фар головной оптики;
• 4 – часть выключения зажигания;
• 5 – выключатели головного освещения;
• 6 – обозначение в комбинации приборов участка ответственного за включение дальнего света;
• К4/5 – защитные реле включения дальнего и ближнего режима головной оптики;
• А – клеммные выводы, идущие к источнику питания цепи.

Зимняя резина Бриджстоун

Соединение АКБ и стартера

В каждом автомобиля существует своя схема установки стартера. Может быть несколько вариантов доступа:

• справа;
• слева;
• со стороны радиатора;
• со стороны салона.

Часто приходится использовать подъемник или смотровую яму, чтобы добраться до этого компонента. Механизм нужен для обеспечения зацепления между шестерней и маховиком. Поэтому в области крепления кожуха сцепления устройство расположено чаще всего. Электронный вариант не исключение.

Для подключения используется всего один разъем, к которому добавляют специальную клемму. Стартер начинает работать каждый раз, как только владелец поворачивает ключ.

Лучше всего пользоваться мультиметром, чтобы обнаружить поломки в одной из таких частей автомобиля. Но определить неисправности легко и с помощью других несложных манипуляций.

В большинстве случаев ремонт стартера возможен, даже если из строя вышла такая важная часть, как обмотки. Электрооборудование авто в большинстве сулчаев подлежит полному восстановлению.
