Порядок сборки

Меняем пыльник наружного ШРУСа ВАЗ своими руками

Для замены нам пригодится стандартный набор инструментов, плюс головка на 30 для ступичной гайки, прочная монтировка, смазка для ШРУСа, немного бензина для очистки шарнира от старой смазки и ветошь.

Пока машина стоит на земле, срываем ступичную гайку головкой на 30 мм и мощным воротком. Откручиваем колесные болты, вывешиваем передок на домкрате и снимаем колесо.
Чтобы заменить наружный пыльник, нам не понадобится снимать ступицу и тормозной суппорт. Будет достаточно открутить два болта крепления шаровой опоры. Это мы сделаем головкой на 17.
Теперь берем мощную монтировку и стараемся оттянуть рычаг вниз, чтобы отодвинуть ступицу. Рычаг упираем в стабилизатор и лонжерон.
Затем снимаем ступицу с полуоси и отводим ее в сторону, чтобы не мешала.
Старые хомуты разжимаем отверткой с плоским жалом и снимаем их.
Отводим пыльник максимально назад, ближе к двигателю.

Убираем старую смазку из шарнира и сбиваем ШРУС с полуоси

Внимание! Ни в коем случае нельзя бить ни по сепаратору, ни по внутренней обойме сепаратора. Удары наносим легким молотком по внутренней обойме, которая указана стрелкой.

Снимаем старый пыльник и протираем полуось от старой смазки

Обращаем внимание на состояние стопорного кольца. Если оно плохо пружинит или имеет повреждения, его необходимо заменить.
Снимаем шарнир с полуоси и разбираем его, предварительно вынув шарики из сепаратора. Метить их не нужно, не имеет значения, какой шарик при сборке установится в какой сектор.
Разворачиваем сепаратор в корпусе ШРУСа под углом 90 градусов и вынимаем его из корпуса.
Теперь таким же образом разбираем сепаратор, проворачиваем обойму сепаратора под углом 90 градусов и вынимаем ее.

Тщательно моем и протираем все элементы ШРУСа. После этого осматриваем шарики и сепаратор, а также желоба в корпусе шарнира на предмет износа. Если все в норме, собираем чистый шарнир в обратном порядке.

Обращаем внимание, что сепаратор устанавливается проточкой под стопор наружу.
Теперь наносим смазку. Запрессовываем ее в центральное отверстие до тех пор, пока смазка не начнет выходить через сепаратор.

Устанавливаем новый малый хомут и новый пыльник на полуось, после чего фиксируем малый хомут кусачками.

Смазанный ШРУС по шлицам устанавливаем на полуось. Помогаем ему медным пробоем или проставкой из мягкого металла. Усаживаем шарнир до щелчка. Это значит, что ШРУС сел на место.
Теперь надеваем пыльник на корпус шарнира. Делаем это аккуратно, чтобы не образовывались неровности по посадочному месту. Устанавливаем новый хомут и фиксируем его кусачками.

Далее сборка проводится в обратном порядке. Удачной всем работы и прочных пыльников!

Что делать если пыльник разорвался в дороге

Двигаться с разорванным пыльником категорически недопустимо. Шарнир не потерпит даже малейших загрязнений. Смешавшись со смазкой, эти абразивы быстро расточат его прецизионно выполненные и отполированные канавки и приведут ШРУС в негодность. Но не всегда есть возможность и желание пользоваться эвакуатором или производить дорожный ремонт.

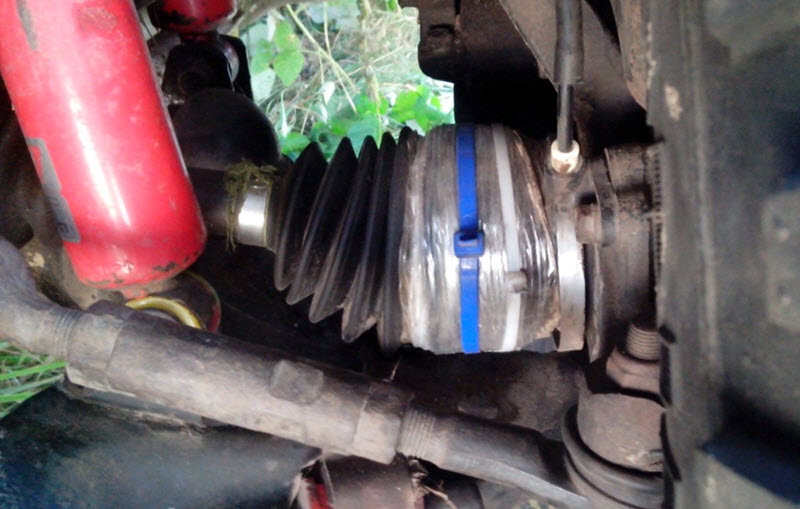

Обеспечить временную защиту можно разными способами, начиная от обматывания остатков пыльника скотчем до холодной вулканизации отверстий и трещин.

Даже простая ткань, обмотанная и закреплённая вокруг чехла, поможет отфильтровать пыль. Главное – сделать это надёжно и контролировать состояние заплаты до места ремонта. А при замене чехла обязательно разобрать шарнир, тщательно его промыть и заполнить по норме новой смазкой.

Пыль туда попадёт обязательно, даже если её не видно. При работе температура узла изменяется, он работает буквально как насос для грязного воздуха под машиной. Проверить герметичность легко, просто сдавливая чехол рукой. Так же можно проверить состояние в сомнительных случаях наличия поверхностных трещин, хотя обычно проблемное место сразу заметно по выступающей наружу смазке.

Порядок сборки пошагово

Весь перечень манипуляций по сборке в авто Лада Калина выполняем в строго обратной последовательности. Во время процедуры необходимо учитывать некоторые нюансы.

1. Сначала на полуось надеваем пыльник. Если это получается затруднительно, то ее поверхность можно смазать прилагаемой к комплекту нового шарнира смазкой.
2. Теперь эту же смазку набиваем в подшипник ШРУС, а остатки во внутреннюю полость пыльника.
3. Устанавливаем шарнир на полуось. Действуем также молотком, прикладывая ударную нагрузку к корпусу. Стопорное кольцо следует заменить.
4. Когда «граната» «села» на свое место, надвигаем пыльник, предварительно сдавив его руками для удаления избытка воздуха. Устанавливаем хомуты.
5. Также поступаем при замене внутреннего шарнира.
6. Теперь устанавливаем полуось в картер трансмиссии до момента зацепления вала с полуосевой шестерней. Не забываем впоследствии залить в агрегат масло.
7. Наружный шарнир заводим в поворотный кулак до полного зацепления со шлицевой обоймой ступицы. Накручиваем центральную гайку (не затягиваем).
8. Возвращаем на место шаровую опору.
9. Навешиваем колесо и не сильно затягиваем его крепеж.
10. Опускаем авто (домкрат разгружаем не полностью). Затягиваем весь крепеж с требуемыми моментами. Извлекаем домкрат и упоры. Замена наружного ШРУСа завершена.

На выполнение полного перечня действий по замене владелец LADA Kalina потратит не более 3 часов своего времени. Проверяем корректность установки шарниров. Для этого трогаемся на авто с максимально вывернутыми колесами. Наблюдаем отсутствие хруста и иных характерных звуков со стороны полуоси. Теперь вы знаете, как поменять неисправный ШРУС.

Общие сведения

Общие рекомендации

Очевидно, что внутренний шарнир не может быть демонтирован без поднятия конструкции автомобиля, так как требуется демонтаж колеса. Это реально сделать только при фиксации автомобиля на весу. Некоторые мастера рекомендуют сливать масло перед подобным ремонтом, но не стоит этого делать. Выполнение замены по инструкции позволит обойтись без слива.

Замену сальника ШРУСа также рекомендуется произвести вместе с шарниром. ШРУС меняется отдельно без замены пыльника и сальника только в тех случаях, когда имеется функциональный запас, и износ ШРУСа больше выражен, чем других конструкционных элементов. Обычно ремонт разбивают на два этапа, если нет возможности выполнить замену в полном объеме. Не забудьте заменить после сальник и пыльник, чтобы сохранить все вариации по сохранению уровня безопасности автомобиля.

Ознакомьтесь с видеоинструкцией по выполнению работ. На примере – меняется граната и ступица до полного выхода из строя механизма.

Основные неисправности

Основной проблемой, из-за которой ШРУС может прийти в негодность является попадание в него большого количества грязи. Это случается при повреждении пыльников, поэтому следует регулярно проверять их целостность. Для этого нужно просто заглянуть под машину, вывернув перед этим до конца колеса в какую-либо сторону, и при обнаружении смазочной жидкости, разрывов или трещинок на чехле заменить испортившуюся деталь. Покачав немного вал привода рукой, можно проверить состояние его люфта.

Также причинами выхода из строя ШРУСА могут быть его истекший эксплуатационный срок, поскольку он ограничен и плохое качество детали (бракованная). Реже встречается повреждение стопорного кольца, при котором из детали немного выходит осевой вал на крутых поворотах. Это способствует появлению повреждений на «гранате», а спустя некоторое время полному выходу ее из строя.

Треск и стуки при повороте колес – предвестники неисправностей внешнего шарнира. А признаками повреждения внутренней гранаты являются потрескивающие щелчки и сильная вибрация, переходящая на кузов при разгоне.

Тюнинг фары Toyota Land Cruiser Prado 150 (2009-2020)

Замена гранат

Замена внутренних гранат ваз 2110

Причиной данного шума является появление в металлической основе небольшого углубления. Расположенный внутри гранаты шарик, начинает свободно перемещаться по данному углублению. Вследствие постоянных движений гранаты, данное углубление часто остается с другой стороны механизма, и шум перестает появляться, а автомобиль может радовать своего владельца еще некоторое время. Единственным черным пятном при таком стечении обстоятельств станет езда задним ходом. При данном перемещении транспортного средства, шум будет появляться вновь и вновь.Существует несколько стандартных способов заменить деталь автомобиля ВАЗ 2110. Одним из вариантов ремонта является замена внутренней гранаты с полным демонтажем привода автомобиля.Следующий способ удаления гранаты из автомобиля является тот, который подразумевает наличие привода на ступице(см.Ваз 2110: замена ступицы проверенным способом). При этом демонтируется лишь граната. Этот способ является трудоемким, но случаются моменты, когда гайка не удаляется, а ее порча не приемлема. В таком случае, второй способ является намного практичнее. Главным отличием первого способа является удобство, которое отсутствует во втором примере. Все работы, при использовании второго метода, проводятся под автомобилем, что крайне неудобно для человека совершающего ремонт в домашних условиях.

Первый способ замены ШРУС

Замена внутренней гранаты ваз 2110

Итак, при первом варианте замены внутренней гранаты автомобиля марки ВАЗ модели 2110, необходимо произвести следующие действия:

• Удаляется из автомобиля привод с гранатами.
• Демонтируется хомут, расположенный на пыльнике(см.Как выполняется замена пыльника).
• Извлекается стопорное кольцо, которое удерживает сепаратор внутренней гранаты.

Внутренняя граната ваз 2110

• Осуществляется удаление старого пыльника. Привод чистится и насухо протирается сухой тряпкой.
• На место старого пыльника устанавливается новый, рабочий механизм.
• При приобретении новой гранаты в магазине, в комплекте продается еще и небольшое стопорное кольцо.

Ваз 2110 внутренние гранаты

• Чтобы установить сепаратор на прежнее место, по нему необходимо произвести серию несильных ударов молотком. В этот момент необходимо соблюдать правила ударов. Их нельзя проводить по колесикам. При качественной установке нового стопорного кольца, данный процесс не будет долгим и кропотливым.
• Внутренняя граната полностью заполняется шрусом.
• Сепаратор монтируется в гранату. Вставляется стопорное кольцо во внутреннюю гранату.
• Монтируется пыльник на гранату.
• Хомут на пыльники приводится в прежнее положение.

Ваз 2110 внутренняя граната

Процесс замены внутренней гранаты автомобиля ВАЗ 2110 на этом окончен. Монтируется привод в коробку передач. Процесс не является трудным, граната легко монтируется в прежнее положение небольшим толчком. При замене гранаты необходимо произвести и замену сальника. В случае несвоевременной замены манжеты, начнется утечка масла.

Ваз 2110 граната внутренняя

Ваз 2115: замена шруса обойдется дешевле при выполнении её самостоятельно

Замена шрусов на ваз 2115

Замена шруса на ваз 2115 выполняется при появлении сильного хруста при поворотах на скорости, обнаружив такой признак неисправности вам просто необходимо немедленно выполнить ремонт. Причиной появления хруста (разрушения) «гранаты» (так за некоторое внешнее сходство автомобилисты давно прозвали ШРУС), обычно становится попадание песка, пыли, грязи через разорванный (поврежденный) пыльник (он же чехол). В ваз 2115 замена гранаты может быть предотвращена своевременной сменой пыльника, однако подобная неисправность ничем себя не обнаруживает вплоть до полной поломки узла и появления хруста.

Процедура замены пыльника наружного ШРУСа

Процедура замены пыльника наружного ШРУСа, имеющего унифицированную конструкцию, идентична для большинства автомобилей с приводом на передние колеса. Работы выполняются на эстакаде или смотровой яме.

Необходимые инструменты

Минимальный набор инструментов, необходимых для выполнения ремонта:

• механический или гидравлический домкрат;
• упоры под колеса и вспомогательные подставки для удержания кузова;
• металлическая щетка для очистки поверхности от присохшей грязи;
• молоток и зубило;
• ветошь для протирки;
• набор гаечных ключей и головок;
• динамометрический ключ;
• отвертка с плоским жалом и плоскогубцы;
• лопатка для нанесения смазки в полость чехла.

Ход работы

Последовательность действий при замене внешнего пыльника:

1. Поставить автомобиль на яму, затянуть ручной тормоз и установить под задние колеса упоры.
2. Ослабить гайки или болты крепления колесного диска к ступице, а затем поднять кузов на домкрате.
3. Установить под порог страховочные упоры (при их отсутствии допускается применение запасного колеса с доской).
4. Демонтировать колесо, а затем снять фиксаторы центральной гайки (для удержания используется шплинт или загнутая в пазы фаска гайки).
5. Отвернуть гайку, для выполнения процедуры потребуется помощь второго человека, который нажмет на педаль тормоза.
6. Демонтировать тормозные колодки и суппорт, который отводится в сторону (снятие шланга не требуется). Суппорт крепится болтами к поворотному кулаку, размер и расположение головок зависят от модели автомобиля.
7. Стянуть тормозной диск. Если деталь прикипела к ступице, то необходимо воспользоваться молотком. Удары наносятся через деревянную прокладку, предотвращающую повреждение поверхности диска.
8. Отвернуть болты, соединяющие ступицу и корпус амортизационной стойки. Перед разборкой необходимо счистить слой грязи щеткой и протереть поверхность ветошью.
9. Потянуть ступицу на себя, выводя шлицы вала из отверстия.
10. Демонтировать старый чехол, воспользовавшись ножом или отверткой. Одновременно удаляются старые хомуты, повторно использовать крепления не рекомендуется.
11. Аккуратно удалить старую смазку со следами воды или загрязнений с поверхности шарнира. Снятие смазки производится деревянной лопаткой и чистой ветошью или тряпками.
12. Снять внешний шарнир вместе с корпусом. Для выполнения задачи потребуется помощь напарника, который не позволяет разъединить шарнир вала около картера коробки передач. Шарнир снимается с оси с помощью зубила и молотка (в конструкции используется внутреннее стопорное кольцо, которое сжимается при ударе).
13. Протереть вал и ШРУС от остатков смазки, допускается разобрать узел и промыть детали бензином.
14. Собрать узел и нанести на детали слой смазки, вещество плотно набивается во все полости и пазы.
15. Надеть новый пыльник на вал, в полость чехла предварительно добавляется порция смазки.
16. Соединить шарнир и полуось, предварительно совместив посадочные зубцы.
17. Надеть на штатные места хомуты, а затем установить снятые детали. При затяжке резьбы необходима затяжка, рекомендованная заводом-изготовителем.

Вариант без снятия

Процедура снятия и установки чехла без разъединения вала и шарнира предусматривает использование специального приспособления, которое растягивает резиновый пыльник. Способ используется в случаях, когда разъединить детали без разрушения металлических элементов невозможно (из-за коррозии или конструктивных особенностей).

Возможные проблемы

Распространенной проблемой является прикипание шарнира к валу. Если ступица крепится болтом, то для разъединения деталей необходимо закрутить болт в отверстие до упора. После того как деталь упрется в торец оси, следует еще сделать 2-3 оборота гаечным ключом, что позволит снять шарнир. Если крепление осуществляется гайкой, то потребуется полностью снять полуось, а затем зажать привод в тисках. Плотная фиксация детали позволит сбить шарнир зубилом, но если контакт разъединить не удается, то придется разрезать внутреннее кольцо ШРУСа болгаркой.

Затраты на обслуживание

Содержать Volvo XC60 довольно сложно, так как даже расходные материалы к этой модели стоят дорого. Незначительный ремонт подвески может обойтись в 30-40 тысяч рублей, не говоря уже о двигателях и коробке передач. Больше проблем создают турбодизельные агрегаты, которые крайне остро реагируют на некачественное топливо, а их турбина не всегда выдерживает более 200 тысяч километров. Зато электромагнитная муфта хорошо и сравнительно долго справляется с повышенными нагрузками. То же самое относится к элементам рулевого управления, стоят которые свыше 10 тысяч рублей.

Причины поломок, цены на СТО

В реальности шрусы служат меньше, чем полагается, и связано это с качеством дорог, способами вождения и иными особенностями. Основные неисправности могут быть вызваны скоплениями грязи и пыли, которые могут образоваться в механизме, попадая туда через порванный пыльник. Несвоевременная замена поврежденного пыльника повлечет за собой выход из строя «гранаты».

Сменить шрус непросто, но при наличии определенных навыков эта задача оказывается вполне выполнимой. В любом случае, должно выполняться одно требование – при установке используются новые шрусы, подходящие для данной модели автомобиля. Обратившись на СТО, будьте готовы к следующим расходам:

• стоимость пыльника — 120-150 рублей
• замена пыльника — 450-600 рублей;
• стоимость шруса — 3200-5500 рублей в зависимости от его позиции и производителя;
• замена шруса — 1000-1200 рублей.

Выполнив работу своими руками, вы сэкономите 1200-1300 рублей.

Устройство ШРУСа

Составные элементы ШРУСа:

1. Кольцо стопорное.
2. Гофрированный чехол или пыльник.
3. Приводной вал.
4. Обойма внутреннего отдела.
5. Сепаратор.
6. Шарики.
7. Корпусный отдел вместе с наружной обоймой.

Зависимо от типа — трипоидный, спаренный карданный, кулачковый, шариковый, конструкция ШРУСа может отличатся, однако их роль в системе трансмиссии одинакова: граната входит в конструкцию приводного вала. Первая сторона вала вставляется в дифференциал, а другая — в подшипник колеса ступицы. Энергия вращения от мотора к ведущим колесам передается шарнирами равных угловых скоростей посредством подшипников ступиц.

Основными составляющими гранаты являются обойма, которая расположена внутри него и корпус. Обе эти детали имеют канавки, в которых находятся шарики. Они плотно соединяют оба элемента, что имеют сферическую форму, а также передают вращение.

В конструкцию наружной гранаты входит обойма, которая установлена на валу и имеет шесть канавок, что расположены по радиусу. Корпус данного узла также имеет шесть радиальных канавок. В них расположены шарики, которые и отвечают за передачу крутящегося момента.

Конструкция внешнего ШРУСа не допускает осевого перемещения, но допускает изгиб. Внутренние гранаты, которые допускают и то, и другое, имеют немного другое устройство.

ШРУС имеет несколько преимуществ:

1. Легкий вес.
2. В случае выхода из строя, его легко заменить.
3. Относительная надежность.
4. Во время передачи с помощью данного шарнира не наблюдается потери мощности в сравнении с иными аналогичными устройствами.

Как самому снять и заменить ШРУС – технология снятия внутреннего и внешнего

Здравствуйте, уважаемые автолюбители! Передние ведущие колёса предоставляют автовладельцам немало бонусов в виде: более послушного рулевого управления, повышенной маневренности, устойчивости на скользкой дороге и прочих прелестей.

Взамен машина, а именно ходовая её часть вкупе с приводом, потребует дополнительного внимания. Передние колёса имеют возможность тянуть автомобиль только благодаря наличию вала, связывающего ступицу с коробкой переменных передач.

Однако и это ещё не всё. Передать вращение от трансмиссии к колёсам невозможно было бы без специальных устройств, установленных на концах вала – ШРУСов.

Шарнир равных угловых скоростей – это, на сегодняшний день, единственный способ передачи вращательного движения между полуосями, находящимися под углом друг к другу.

В этой связи, любой уважающий себя автолюбитель, должен знать, как снять и как разобрать ШРУС, провести его диагностику, обслуживание и ремонт.

Как снять ШРУС самому без помощи автосервиса

Несмотря на кажущуюся сложность в устройстве переднего привода автомобиля, независимо от его марки и модели, конструкция этого узла достаточно проста и сходна во всех машинах.

Для того, чтобы произвести снятие ШРУСа и замену, достаточно иметь гараж со смотровой ямой или эстакаду для облегчения доступа к нижней части автомобиля, а также комплект стандартных инструментов.

Как правило, опытные автолюбители обходятся в своей работе без каких-либо специальных устройств, но если есть желание для ускорения выполнения ремонтных работ можно приобрести съёмник ШРУСа.

Учитывая, что на каждое ведущее колесо приходится по два шарнира, то ремонтные работы могут проводиться в зависимости от поломки таких видов:

• снятие внутреннего ШРУСа и его ремонт;
• снятие наружного ШРУСа;
• снятие и ремонт в комплекте вала и двух шарниров.

Как снять внутренний ШРУС в гараже

Ремонт внутреннего ШРУСа – мероприятие, которое встречается достаточно редко, но навыки обращения с этим механизмом необходимо иметь, ведь для его продолжительной жизни необходимо проводить профилактические мероприятия, замену пыльника и смазки.

Прежде, чем описывать технологию включающую снятие внутреннего ШРУСа, необходимо заметить, что в этом случае смотровая яма будет просто необходима, ведь обойма шарнира прикручивается болтами (6-8 шт.) непосредственно к шестерням дифференциала, а это самая нижняя точка трансмиссии.

После того, как все болты крепления будут откручены, следует повернуть рулевое колесо для освобождения свободного хода шлицевых соединений. При помощи монтировки ШРУС очень легко вынимается из посадочного гнезда. Снять его с вала также несложно, для чего необходимо лишь отстегнуть стопорное кольцо и хомуты пыльника.

Настоятельная рекомендация всем автолюбителям: не следует снимать ШРУС с вала под машиной и, тем более, иам же роизводить его разборку. Гораздо удобнее и рациональнее снимать вал с двумя ШРУСами одновременно, а затем выполнять все манипуляции на рабочем столе с тисками.

Как снять наружный ШРУС самостоятельно

Наружный ШРУС, который установлен непосредственно у ступицы, хотя более доступен, но потребует больше времени и сил для снятия. Здесь придётся практически полностью разобрать переднюю подвеску.

Колесо снимается, откручивается ступичная гайка и извлекается стопорная шайба. После откручивания нижней шаровой опоры двигающаяся стойка позволяет извлечь полуось ШРУСа.

Ремонт ШРУСов может быть связан с определенными трудностями. Первое – это невозможность извлечь полуоси или вал из шлицевого соединения. Вариантов выхода из ситуации несколько. Для начала необходимо взять деревянную или латунную проставку и попробовать выбить полуось.

Если на этом этапе ничего сделать не удалось, то потребуется съёмник ШРУСа. Один из самых распространенных и простых съёмников выполнен в виде подковы, которая закрепляется на полуось, а упорные болты при вращении снимают ШРУС.

Разобрать сам ШРУС не сложно, для этого необходимо:

• нанести метки на обойме и корпусе для обратной сборки в таком же положении;
• наклонить вал с обоймой на конце максимально в одну из сторон;
• извлечь на противоположной стороне шарик из обоймы, проделать процедуру со всеми шариками поочерёдно.

Существует такое мнение некоторых специалистов о том, что ШРУС достаточно просто промыть соляркой и снова «забить» смазкой, не разбирая.

В этом случае велика вероятность того, что внутри останутся фрагменты старых стопорных колец или другой мусор. Если ШРУС уже снят, то лучше его разобрать, вымыть, собрать и смазать.

Установка ШРУСа после замены или обслуживания производится в порядке, обратном снятию.

Что в итоге

В теории, а иногда даже и на практике, заменить пыльник, не снимая ШРУС, можно.

Но в большинстве случаев прибегать к таким методам не особо рационально и правильно. Чтобы минимизировать последствия подобной кустарной замены, используйте специальные эластичные пыльники.

А самым правильным решением будет провести демонтаж и замену согласно руководству по эксплуатации и ремонту. Объективно это самое правильное и эффективное устранение проблемы порванного пыльника.

Лайфхаков, связанных с ремонтом и обслуживанием автомобилей, много. Но далеко не все из них универсальные, полезные и безопасные.

Потому дважды подумайте, прежде чем применять рассмотренный лайфхак на примере собственного автомобиля. Все риски вы берете на себя.
