Замена моторчика печки на автомобиле «рено логан» с кондиционером и без

Убедимся, что неисправность именно в моторчике

Несмотря на низкий уровень цен на запчасти для «Логанов», моторчик печки — вещь далеко не дешёвая. Стоимость оригинальной запчасти может превышать 5 тыс. руб. Поэтому имеет смысл проверить, действительно ли дело в электродвигателе. Ряд признаков поломки мотора отопителя совпадает с симптомами других неисправностей, устранение которых обойдётся гораздо дешевле. Рассмотрим все варианты.

Предохранитель

Если печка не включается, первым делом стоит выяснить, не перегорел ли предохранитель F36, отвечающий за защиту системы отопления от короткого замыкания. Блок предохранителей на «Логане» находится в торцевой части панели приборов с водительской стороны. Если предохранитель перегорел, замените его. Если устройство в порядке, или после его замены печка по-прежнему не работает, придётся продолжить поиск неисправности.

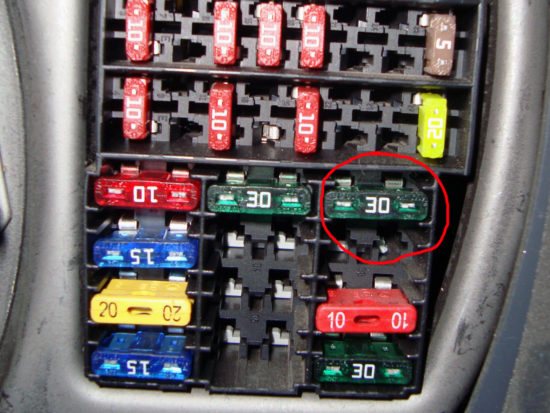

Предохранитель системы отопления вы найдёте в правой части блока

Проводка и разъёмы

Проблемы с проводкой также могут стать причиной неисправности печки. В первую очередь стоит проверить соединения в районе моторчика. Если вы обнаружили, что штекер вставлен не до конца, исправьте это. И также проверьте целостность проводов. Если с проводкой и соединениями все в порядке, а печка по-прежнему не включается, стоит перейти к проверке самого моторчика, а также переключателя режимов печки, который находится на центральной консоли.

Прежде чем прощупывать проводку и разъёмы, автомобиль следует обесточить из соображений безопасности.

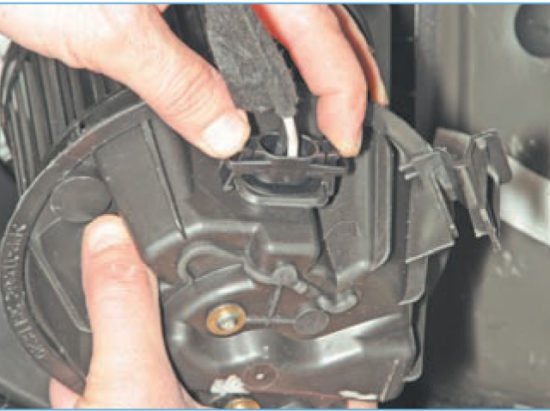

Проверьте, плотно ли вставлен штекер в разъём питания мотора печки

Салонный фильтр

Если печка слабо дует, дело необязательно в моторчике. Вполне возможно, что на вашем автомобиле засорился салонный фильтр. Менять его стоит каждые 15–20 тысяч километров.

Располагается фильтр в нижней части центральной консоли, в пространстве для ног переднего пассажира, однако на некоторых машинах на месте слота стоит заглушка на двух саморезах. Фильтрующие элементы устанавливались не на все «Логаны». Если же фильтр всё-таки имеется, извлеките его и проверьте состояние. Если он забит, то обязательно замените. Для замены используйте новый фильтр, очищенный старый будет чист только на вид.

Добраться до салонного фильтра « Рено-Логан» можно со стороны переднего пассажира

Почему плохо греет печка Renault Logan?

Когда печка дует холодным воздухом, то есть в салон машины не поступает тёплый воздух, стоит проверить наличие охлаждающей жидкости в системе.

Уровень ОЖ должен быть выше минимального, но ниже максимального значения по отметкам на бачке. Зачастую автомобилисты фиксируют взгляд на затемнении под отливом бачка. То есть, в том месте, где располагается площадка. Ошибочно принимать это затемнение за наличие антифриза. Насторожить должен уже тот факт, что площадка располагается ниже минимального уровня. Поэтому охлаждающую жидкость придётся доливать в любом случае. Лучше всего открутить крышку бачка и визуально убедиться в количестве жидкости.

Если антифриза в системе в достаточно, проблема может быть в неисправности термостата. Для проверки этой детали потребуется завести машину и дать мотору поработать 5-7 минут. Далее рукой дотроньтесь до патрубка, идущего к радиатору от термостата.

Если за указанный промежуток времени патрубок станет на ощупь такой же температуры, как и тот, который идёт на радиатор отопителя, тогда термостат придётся менять.

Самая распространённая причина, по которой плохо греет печка на Рено Логан, — замусоривание радиатора отопителя. Эта деталь забивается мелкими фракциями от расширительного бачка. Точнее, от площадки, расположенной в нём. Разрушение площадки можно проверить обычной отвёрткой. Для этого инструмент опускаем в бачок и надавливаем на площадку.

При наличии разрушения детали отвёртка будет свободно гулять.

На снятом бачке разрушенная площадка выглядит следующим образом.

Мелкая пластмассовая крошка от разрушенной площадки выглядит так.

Естественно, таким маленьким кусочкам не составит проблем забить радиатор отопителя, даже несмотря на то, что именно здесь находится самый тонкий канал. Бачок с повреждённой перегородкой необходимо обязательно заменить. Можно просто выломать перегородку. Однако такие действия не спасут автовладельца от проблем, потому что помимо перегородки на бачке с течением времени происходит разрушение сосков.

Поэтому бачок демонтируется и выбрасывается. На его место следует поставить новую деталь с целой перегородкой.

Если печка на Рено Логан не работает из-за проблемы с разрушением пластмассовых элементов, то возникает этот дефект после пробега более ста тысяч километров

Важно отметить, при установке оригинального расширительного бачка в комплекте с ним идёт новая крышка

Эту деталь не следует устанавливать, потому что они плохо сохраняют давление в системе. Поэтому новый бачок лучше закрывать заводской крышкой.

Такой совет дан не напрасно. Причиной плохой работы системы отопления может стать крышка на расширительном бачке. Если клапана в крышке не держит, то в системе не будет создаваться положенное давление. Поэтому проток радиатора отопителя будет плохим. Проверить надёжность крышки можно простым способом. Достаточно дунуть на клапан. Он не должен легко продуться, так как обязан держать давление.

Как было отмечено, при установке нового бачка, даже оригинального, не рекомендуется закрывать его крышкой, идущей в комплекте.

Иногда в систему попадает воздух, который ведёт к проблемам с её нормальной работой. Однако самостоятельно воздух появиться не может. Для этого необходимо вскрывать систему охлаждения. Чтобы не допустить проблем, после замены любых деталей стоит развоздушить. С этой задачей можно справиться при помощи спускника.

Проблема плохой работы печки может скрываться и под капотом, и в салоне автомобиля. Зачастую, холодная печка Рено Логан связана с забитым фильтром салона. Если салонный фильтр отсутствует, происходит засорение испарителя, что тоже ведёт к проблемам с обдувом.

Заранее проводите профилактику деталей системы отопления и вентиляции, включающую в себя своевременную смену фильтров и подбор только качественного антифриза. Гораздо легче предупредить проблему, нежели ломать голову над её решением.

Видео: Причина плохой работы печки на Рено Логан, Сандеро, Дастер, Ларгус

Во многом именно системы отопления и вентиляции салона создают в автомобиле комфортные условия: они не только обеспечивают оптимальную температуру и циркуляцию воздуха, но и удаляют влагу и иней. Поэтому поломка печки плачевно сказывается на состоянии автомобиля, в частности, его салона: сидения могут отсыреть, обшивка вздуться и т. д.

Как снять мотор печки рено логан

Бортовой журнал Рено Логан 1.4 2007 г.в.

Замена мотора печки на Рено Логан

Сегодня поговорим о том, как снять мотор печки на Рено Логан.

Текущий пробег чуть больше 119 тыс. км. Возникла следующая проблема с отопителем салона. Моторчик начал как бы заедать. Он мог не включится, пока не стукнешь по панели приборов. Или в длительной поездке начинал постепенно замедляться (видимо по мере нагрева). Мне приходилось увеличивать скорость вращения вентилятора. Например, едем с включенной на 2 скорости печкой. Постепенно замечаем, что скорость печки упала (видимо, стала вращаться с трудом). Переключаем печку в режим 3. Моторчик постепенно раскручивается. Со временем ситуация ухудшилась, и мне уже приходилось ездить вместо привычного режима 2 отопителя на режиме 3, а со временем вообще приходилось включать 4 режим, так как на остальных режимах печка уже практически не дула.

Возникла мысль, что моторчик засорился или потеряла свойства смазка оси моторчика. Решил, что пора его смазать или на крайний случай заменить.

После беглого изучения руководства по замене моторчика, пришло разочарование, так как там было написано, что необходимо разбирать и снимать всю панель приборов.

Кроме того, звонок к официальному дилеру Рено принес также немного радости: стоимость работ озвучили в районе 5000 рублей, а сам оригинальный мотор в сборе с крыльчаткой — внимание, 18200 рублей. Сказать, что я был в шоке — это ничего не сказать

То ли официалы от Рено совсем оборзели, то ли курс евро дает о себе знать.

Ради прикола позвонил в магазин автозапчастей, там нашли моторчик от 2600 рублей. Конечно, это не оригинал, но как вариант можно было рассмотреть. Остался вопрос с заменой.

Но у меня все-таки осталась надежда, что моторчик все-таки жив, и надо просто его вычистить и смазать.

Начал искать видео по замене движка отопителя и наткнулся случайно на это видео, в котором показан способ замены без снятия всей панели:

Решил попробовать этим способом снять моторчик печки и провести профилактику. На видео мне лично не были понятны некоторые нюансы, которые благополучно удалось решить в процессе работы, и которые я постарался описать в своем фотоотчете по замене мотора отопителя.

Итак, дело происходило в городском дворе, времени было не очень много, подходящей грязной одежды для ремонта тоже не было. Так сказать ремонт «на коленке». Для того, чтобы снять моторчик, нужно залезть рукой глубоко под панель, а для этого нужно либо лечь спиной на пол переднего пассажира с закидыванием ног на сиденье пассажира, либо встать на колени рядом с машиной в районе передней пассажирской двери, а затем лечь на живот.

Я выбрал второй вариант. Чтобы не пачкаться, я вытащил передний пассажирский коврик, перевернул его и положил возле машины на землю. Нижняя сторона коврика была достаточно чистой, чтобы встать на нее на колени, а грязная верхняя — лежала в луже (шел дождь ). Затем на передний пассажирский порог я бросил найденную почти чистую тряпку. Ковер салона был достаточно чист, и я теперь мог стоя на коленях возле машины, лечь животом на пол переднего пассажира и очутиться головой под панелью приборов в районе бардачка сами понимаете в какой позе . Теперь в теории взятой из видео я должен был дотянуться до моторчика, но где он на самом деле сразу не очень понятно. Рука сначала нащупала какой-то прямоугольный выступ и я некоторое время не мог найти круглую на ощупь крышку моторчика. Затем я ее все-таки нашел чуть выше и глубже этого выступа. Под рукой был фотик, и я решил задействовать его для зондирования :), ну и заодно сделать фотоотчет. Кроме того, эти фото помогли легко разобраться в том, как правильно отсоединить фишку с проводами, ничего не поломав.

Поехали в виртуальный фототур под панель приборов Логана:

Убедимся, что неисправность именно в моторчике

Несмотря на низкий уровень цен на запчасти для «Логанов», моторчик печки — вещь далеко не дешёвая. Стоимость оригинальной запчасти может превышать 5 тыс. руб. Поэтому имеет смысл проверить, действительно ли дело в электродвигателе. Ряд признаков поломки мотора отопителя совпадает с симптомами других неисправностей, устранение которых обойдётся гораздо дешевле. Рассмотрим все варианты.

Предохранитель

Если печка не включается, первым делом стоит выяснить, не перегорел ли предохранитель F36, отвечающий за защиту системы отопления от короткого замыкания. Блок предохранителей на «Логане» находится в торцевой части панели приборов с водительской стороны. Если предохранитель перегорел, замените его. Если устройство в порядке, или после его замены печка по-прежнему не работает, придётся продолжить поиск неисправности.

Предохранитель системы отопления вы найдёте в правой части блока

Проводка и разъёмы

Проблемы с проводкой также могут стать причиной неисправности печки. В первую очередь стоит проверить соединения в районе моторчика. Если вы обнаружили, что штекер вставлен не до конца, исправьте это. И также проверьте целостность проводов. Если с проводкой и соединениями все в порядке, а печка по-прежнему не включается, стоит перейти к проверке самого моторчика, а также переключателя режимов печки, который находится на центральной консоли.

Проверьте, плотно ли вставлен штекер в разъём питания мотора печки

Салонный фильтр

Если печка слабо дует, дело необязательно в моторчике. Вполне возможно, что на вашем автомобиле засорился салонный фильтр. Менять его стоит каждые 15–20 тысяч километров.

Располагается фильтр в нижней части центральной консоли, в пространстве для ног переднего пассажира, однако на некоторых машинах на месте слота стоит заглушка на двух саморезах. Фильтрующие элементы устанавливались не на все «Логаны». Если же фильтр всё-таки имеется, извлеките его и проверьте состояние. Если он забит, то обязательно замените. Для замены используйте новый фильтр, очищенный старый будет чист только на вид.

Добраться до салонного фильтра « Рено-Логан» можно со стороны переднего пассажира

Демонтаж системы отопителя

Большинство владельцев Рено Логан убеждены в том, чтобы заменить мотор печки, требуется полностью демонтировать переднюю панель. Такая же позиция описана и в мануале по ремонту и эксплуатации автомобиля. Так как, такой процесс достаточно дорог и неудобен, многие владельцы предпочитают оставить эту проблему нерешённой. Однако на самом деле, чтобы демонтировать корпус с вентилятором отопителя достаточно выкрутить лишь пару винтов. С подобной задачей можно справиться и своими руками.

Но в самом начале, убедитесь в чистоте салонного фильтра, иногда из-за его загрязнения воздух не может пробиться в салон. Фильтр установлен в правой стороне передней панели.

Если в автомобиле установлен фильтр салона, то он установлен тут (выделено маркером).

Инструмент для работы

Для демонтажа отопителя нам потребуются такие инструменты:

• Отвёртка с прямым жалом.
• Отвёртка крестовая.
• Пластиковый съёмник (либо обычная линейка).
• Ключ TORX T20.

Последовательность работ по демонтажу печки

1. Убираем уплотнитель дверного проёма.

Для того чтобы легче было снять уплотнитель, нужно предварительно поддеть его.

Пластиковая накладка фиксируется с помощью металлических защёлок к кузову.

Откручиваем этот болт с помощью TORX T20.

Отворачивая заглушку, соблюдайте осторожность чтобы не сломать фиксаторы

При оттягивании панели от корпуса, следует избегать резких движений.

Корпус вентилятора очень трудно не заметить.

Различают два вида конструкции вентиляторов, хотя и различия между ними минимальна.

Первый вариант печки широкий разъём электрического контакта.

У второго варианта он узкий.

Все работы будем проводить с правой стороны автомобиля.

1. Снимаем резиновый уплотнитель с правой передней двери в верхней части.
2. Используя пластмассовый съёмник или линейку, аккуратно снимаем правую переднюю декоративную стойку. Она идёт от панели к потолку. Крепится на защёлках. Рекомендуется проводить ремонт в тёплом помещении или когда на улице будет достаточно комфортно. Это нужно для того, чтобы не поломать пластиковые крепления: при низких температурах пластмасса становится хрупкой.
3. После снятия стойки на панели сверху появляется доступ к первому винту. Откручиваем его «звёздочкой».
4. Второе место крепление передней панели находится под бардачком справа. Он закрыт пластмассовой заглушкой. Удаляем аккуратно её отвёрткой. Откручиваем второй винт ключом TORX T20. Всё. Теперь можно проводить манипуляции с панелью.
5. Аккуратно оттягиваем правую сторону панели на себя. Снимаем с направляющих и в образовавшуюся щель просовываем руку и нащупываем вентилятор печки. Он имеет круглый корпус. Увидеть его не удастся, поэтому всё делаем на ощупь. Это немного трудно, но возможно.
6. Снимаем вентилятор, поворачивая корпус по часовой стрелке. Отключаем фишку питания. Вынимаем из-под панели и осматриваем. Различают два вида вентилятора. Конструктивно они отличаются друг от друга незначительно: широким или узким разъёмом.

Рено Логан снятие и замена моторчика печки

Каждому узлу в любом авто свойственно со временем «радовать» владельца Renault Logan своими поломками. Также неисправности не чужды практичному французскому «труженику» — Рено Логан.

Касаемо системы отопления и проветривания салона в данной модели заметим, что нельзя причислить этот узел к когорте слабых звеньев. Выход из строя одного из элементов этой системы болезненно сказывается на владельце и его пассажирах, что особенно актуально в холодный период года. И тогда требуется Замена моторчика отопителя. В любом случаем вам потребуется снятие моторчика печки.

В основе принципа функционирования отопительной системы Рено Логан присутствует аналогичная множеству других автомобилей схема. Здесь радиатор печки коммутирован в один гидравлический контур с системой охлаждения мотора. Важным компонентом узла является вентилятор.

Создавая за счет своего вращения поток, вентилятор «забирает» от радиаторной поверхности воздух и направляет его в салон через воздуховоды и дефлекторы. Температура подаваемого внутрь салона воздушного потока и его интенсивность регулируются посредством узла заслонок и переключателя скоростных режимов.

Если отсутствует факт проникновения воздуха в салон или возник характерный шум, четко различимый сквозь дефлекторы, то это свидетельствует о нарушениях в работе вентилятора автомобиля Renault Logan или его полном выходе из строя.

Некоторые владельцы утверждают, что для обеспечения ремонтных работ на данном узле потребуется демонтаж передней панели. Это верно, чему свидетельствует мануал действий, отображенный в документации от производителя. Данная процедура недешева, если обратиться к услугам сервиса, и занимает массу времени.

В реальной ситуации для мониторинга работоспособности вентилятора в машине Renault Logan потребуется открутить пару винтов. С данной манипуляцией под силу справиться обычному владельцу в бытовых условиях.

Перед демонтажем панели рациональной будет проверка салонного фильтра. Когда его пропускающий элемент забит, то, естественно, поступление воздуха в интерьер не обнаружится. Фильтрующий модуль можно обнаружить рядом с бардачком на правой области панели. Если этот компонент исправен, то наблюдаем за модулем вентилятора.

Снятие и замена вентилятора печки Рено Логан без демонтажа панели приборов

При сломанной печке люди в машине чувствуют себя дискомфортно, причем как зимой, так и летом. Печка требуется для создания комфортной температуры, с ее помощью избавляются от конденсата на стеклах, без нее стабильность работы двигателя может быть нарушена. Чаще из строя выходит мотор печки, и популярный автомобиль Рено Логан не исключение. Проблему по замене моторчика можно решить самостоятельно.

Мотор отопителя на Рено Логан поставляется двумя компаниями – непосредственно Renault и сторонним производителем Valeo, оба они считаются оригинальными. Предлагаются модификации для машин с кондиционерами и без них. Первые имеют немного большую мощность, в остальном их конструкция идентична, поэтому ремонт и обслуживание ничем не отличаются.

Ремонт печки Renault Logan своими руками

При появлении неисправностей необязательно сразу ехать в сервис. Многие поломки не столь серьёзны, как кажется, и с ними можно справиться самостоятельно. И также стоит отметить, что замену печки Renault Logan целиком не производят — достаточно заменить вышедшую из строя деталь.

Устранение мелких неисправностей

При возникновении «тревожных симптомов» необходимо последовательно проверить состояние антифриза и описанных выше узлов автомобиля. Если в системе будут выявлены воздушные пробки, их необходимо стравить. Забитые фильтры и крышки следует прочистить или заменить. Отработанный антифриз нужно слить и залить новый. Расширительный бачок также можно поменять; при этом крышку лучше оставить «родную» — она будет лучше держать давление.

Если проделанные манипуляции не дадут эффекта, значит, проблема кроется в одном из узлов отопителя.

Замена вентилятора отопителя

Признак того, что источником неисправности является именно вентилятор (износились щётки или вышел из строя электромотор) — слабый поток воздуха из дефлекторов или же полное его отсутствие. В этом случае необходимо заменить вентилятор.

Замена вентилятора печки «Рено Логана» производится в следующем порядке:

1. Для начала необходимо снять панель приборов и найти пластмассовый фиксатор, при помощи которого крепится вентилятор.

2. Нажав на фиксатор, повернуть вентилятор против часовой стрелки на четверть оборота и вынуть его.

3. Отсоединить провода от электродвигателя вентилятора.

4. Взять новый вентилятор и произвести все манипуляции в обратно последовательности.

Меняем резистор

Верный показатель того, что из строя вышел именно резистор — работа вентилятора печки только на четвёртой скорости.

Резистор расположен в задней части корпуса вентилятора. Искать его нужно в районе педального узла (по правой стороне). Данный элемент представляет собой белую пластиковую прямоугольную «розетку», к которой крепится колодка с проводами. Замена резистора печки «Рено Логана» производится в следующем порядке:

1. Отсоединить клемму провода, идущего от «минуса» аккумулятора.

2. Найти колодку со жгутом проводов. Нажав на фиксаторы, отсоединить колодку от резистора.

3. Отвернуть расположенный сбоку винт — с его помощью крепится резистор (понадобится ключ Torx T-20).

4. Сдвинуть резистор вверх и вынуть его.

5. Заменить резистор и произвести все вышеописанные действия в обратной последовательности.

Установка нового радиатора

Замена радиатора печки на «Рено Логане» требуется в случае, если через него начала протекать охлаждающая жидкость. Замена радиатора — наиболее сложный и трудоёмкий процесс при ремонте печки авто своими руками.

Последовательность действий при замене радиатора:

1. Полностью слить антифриз.
2. Демонтировать комбинацию приборов и облицовку консоли.

3. Снять крепление коврового покрытия к кронштейну поперечной балки и отогнуть покрытие.

4. Открутить крепление кронштейна (два болта снизу и две гайки сверху).

5. Освободить кронштейн от проводов и снять его с балки.

6. Отвернуть винт прижимной пластины (понадобится ключ Torx T-20) и вынуть трубки радиатора.

7. Отвернуть саморезы, на которые крепится радиатор, отжать защёлки и извлечь радиатор.

8. Заменить радиатор и произвести все действия в обратном порядке, не забыв предварительно надеть резиновые уплотнители на наконечники трубок.

Замена лампочки подсветки печки

Главная проблема неисправной лампочки заключается в том, что та может сигнализировать о неработающей печке, хотя отопитель при этом будет функционировать нормально.

Чтобы поменять лампочку, нужно:

1. Снять накладку магнитолы и кнопки, регулирующие работу печки.
2. Открутить крепежи модуля и вдавить его нижнюю часть, а верхнюю потянуть на себя.
3. Найти по бокам защёлки и отжать их.
4. Отогнуть панель и отыскать перегоревшую лампочку.
5. Заменить лампочку и произвести все манипуляции в обратном порядке.

Основные неисправности моторов печки

Чаще всего причиной поломки моторчика отопителя является естественный износ его деталей. При длительной работе старение металла — это неизбежное зло, так как щётки, колечки и подшипники имеют ограниченный ресурс. Реже моторчик выходит из строя из-за нарушений в электрике — например, порвались провода или окислились контакты. И также неисправность моторчика бывает обусловлена совсем простой причиной — выработкой смазки.

Обычно водитель автомобиля «Рено Логан» может самостоятельно диагностировать неполадки в работе моторчика. О возникновении неисправностей судят по следующим признакам:

• изменение звука работы печки;
• вывод тепла стал неравномерным и слабым;
• печка с трудом включается.

Если работа печки не соответствует заданным параметрам настройки, то это говорит о неполадках в работе моторчика

Некоторые неисправности мотора печки на «Логане» можно ликвидировать быстро при помощи стандартной процедуры смазывания. Однако в большинстве случаев из-за поломки приходится демонтировать устройство и менять его на новое.

Печка начала свистеть

Часто водитель слышит громкий свист во время работы печки. Звук доносится из-под корпуса центральной консоли и свидетельствует о поломке подшипника моторчика или появлении сильного люфта на валу устройства. Если печка начинается свистеть при работе, то скоро она перестанет нормально функционировать, поэтому лучше всего сразу же заменить моторчик на новый.

Часть водителей пытается устранить проблему смазыванием механизма. Смазка действительно на некоторое время прекращает свист печки, но вскоре всё равно придётся заменить моторчик, так как из-за сильного износа он прекратит свою работу.

Смазка моторчика рекомендуется в профилактических целях, но как этап ремонта процедура не позволит надолго устранить свист печки

Почему печка заедает или не включается

Владельцы старых «Логанов» хорошо знакомы с ситуацией, когда печка не включается. Обычно неисправность устраняется ударом по центральной консоли с правой стороны. Печка после этого сразу же начинает работать.

Причин для заедания механизма может быть несколько:

• разболтался подшипник;
• сильный износ вала;
• недостаток смазки;
• износ щёток мотора.

Удары по центральной консоли помогают печке включиться, но это не та мера, которая позволит восстановить работоспособность моторчика. Потребуется снимать механизм и менять износившийся элемент.

Удары по приборной панели нельзя считать эффективным методом для восстановления работоспособности печки

Когда печка слабо дует

Обычно неполадки в работе печки водитель замечает не сразу. Чаще всего слабый поток тёплого воздуха при открытых на максимум шторках вызывает недоумение зимой: в салоне холодно, хотя печка должна выдавать сильный поток тепла. Иногда водители замечают, что на четвёртом режиме устройство работает даже слабее, чем на втором.

Причина поломки — замыкание или выход из строя моторчика. В редких случаях возможно просто сильное засорение фильтра в салоне. Соответственно, придётся снимать моторчик печки и фильтрующий элемент и смотреть, в чём именно скрывается причина неисправности.

Если печка на максимуме очень слабо дует, то нужно менять моторчик

Как демонтировать вентилятор?

Работа предполагает осуществление действий на правой стороне авто Рено Логан.

1. Выполняем демонтаж резинового уплотнителя на верхней кромке передней двери.
2. Применив указанный ранее съемник, извлекаем декоративную накладку на передней (справа) кузовной стойке. Конструктив ее крепежа предполагает наличие защелок. Данное действие рекомендуем осуществлять в теплых погодных условиях или в отапливаемом боксе. Это требуется, дабы избежать поломки пластикового крепежа накладки, который в холодную погоду наделяется повышенной хрупкостью.
3. Демонтировав накладку, получаем доступ к первому винту, который «побеждаем» «звездочным» ключом.
4. Вторая точка крепления панели расположилась ниже бардачка. Она скрыта под заглушкой, которую следует тут же извлечь. Теперь отворачиваем винт TORX-ключом типоразмером «20».
5. Аккуратно подаем на себя правый бок передней панели. Открывается щель, в которую проникаем рукой и находим вентилятор отопителя. Элемент наделен корпусом круглой формы. Осмотреть его не представляется возможным, поэтому все действия реализуем на ощупь. Не совсем неудобно, однако возможно.
6. Для съема вентилятора вращаем его корпус в направлении хода стрелки часов. Отключаем разъем подвода питания. Вынимаем из-под торпедо данный узел и проверяем визуально. В Рено Логан присутствуют два типа вентиляторов, несущественно различающихся (широкий или узкий разъем).

Профилактика поломок печки

Разумеется, гораздо проще предотвратить возникновение неисправностей, чем устранять их. Чтобы печка работала без сбоев, необходимо:

• регулярно менять салонный фильтр;
• использовать только качественный антифриз (официальные дилера рекомендуют GLACEOL RX Type D 1 Renault 7711428132 от ELF), чтобы избежать повреждений радиатора и патрубков;
• желательно перед началом сезона всю систему промывать водой или специальной жидкостью.

Вышеописанными нехитрыми, на первый взгляд, способами можно самостоятельно починить печку «Рено Логана». Однако браться за это дело стоит, если вы полностью уверены в своих силах и мастерстве. Иначе можно не только не починить печку, но и привести в негодность всю систему отопления и вентиляции автомобиля.

Ремонт мотора печки своими руками

Обычно выход из строя вентилятора печки обусловлен высоким износом на щётках мотора. Для того что бы провести их замену, необходимо просто отжать три защёлки, или при помощи крестовой отвертки и выкрутить 2 болта.

Отогнуть защёлки легче всего с помощью плоской отвертки.

После того как доступ открыт смотрим состояние щёток и при высоком износе проводим замену.

Месторасположение щёток отмечено маркером.

Габариты для щёток: 4 на 4 мм, и длина до 2 сантиметров. Если попадутся длиннее, то их можно обточить. После ремонта необходимо смазать все трущиеся элементы высокотемпературным маслом.

Если же неисправность связана с технической частью, развалился корпус или сгорели отдельные детали, то весь элемент необходимо заменить на новый.

Установку отремонтированной или новой детали следует производить аналогично порядку снятия.

Пошаговая инструкция

1. Сдергиваем нижний кожух с защелок и снимаем. Беремся как показано ниже и дергаем в стороны (к дверям).

2. Снимаем клипсу чтобы отвести в сторону ковер. Клипсу можно подковырнуть плоской отверткой.

3. Мы получили доступ к болтам крепления планки которая поддерживает стойку, а на этой стойке уже закреплена торпеда. Планку нужно снять чтобы получить доступ к радиатору.

Откручиваем два болта которые отмечены на фото ниже.

4. Сдавливаем по бокам и продавливаем внутрь клипсу отмеченную ниже. На этой клипсе закреплен жгут проводов.

5. Снимаем разъем замка зажигания с планки. Отжимаем фиксатор и стягиваем.

6. После снятия разъема мы получаем доступ к гайкам крепления планки. Откручиваем гайки крепежа и снимаем планку.

7. После снятия планки у нас появился доступ к радиатору отопителя.

8. Откручиваем три винта под Torx T20.

9. Подложив ветошь под патрубки, вынимаем их.

10. Отгибаем защелки и извлекаем радиатор.

Защелки в прямом смысле не гнуться, просто на них нужно нажать и выводить радиатор.

11. Перед установкой нового радиатора посадочное место желательно продуть сжатым воздухом или очистить вручную.

12. Заменяем уплотнительные кольца на патрубках. После замены колец смажьте их немного чтобы они легко зашли в радиатор.

13. Устанавливаем радиатор.

14. Прикручиваем радиатор двумя винтами.

15. Вставляем патрубки в радиатор и фиксируем удерживающую планку винтом.

16. Далее заливаем охлаждающую жидкость, прокачиваем систему, удаляем воздух. Проверяем нет ли утечек на патрубках.

17. Если утечек нет, устанавливаем металлическую планку и остальное. Я думаю это в подробностях не нуждается.
