Замена ремня грм на дэу ланос пошагово

Когда менять ремень ГРМ на Шевроле Ланос

Регламентом производителя для 16-ти клапанного двигателя автомобиля Chevrolet Lanos установлен четырехлетний срок службы ремня ГРМ, либо его замена по истечении 60 тыс. км пробега. Поскольку наши условия эксплуатации транспортных средств никогда не считались идеальными, не стоит равняться на этот интервал, а заменить ремень раньше, например, после 40-50 тыс. км пробега. Заметим, что в системе газораспределения силового агрегата ремень выполняет важную функцию, поэтому его непреднамеренный обрыв приведет к трагическим последствиям для мотора. В этом случае стоимость и сложность ремонтного процесса будут несоизмеримы с процедурой его замены.

Предпосылками к проведению этого мероприятия служат следующие факторы:

• Регламентный срок производителя;
• Выработка рабочей поверхности ремня (трещины, повреждения и т. д.);
• Износ составных элементов металлической цепи.

Заметим, что состояние ремня зависит от интенсивности эксплуатации транспортного средства. Но, известны случаи, когда этот элемент газораспределительной системы выходил из строя спустя несколько часов после установки

Поэтому, очень важно уделять внимание его состоянию и приобретать исключительно оригинальное изделие

Motorhelp.ru диагностика и ремонт двигателя

Ремень ГРМ на Chevrolet Lanos необходимо менять раз в 60 тыс. км. В случае обрыва, клапана встречаются с поршнями с последующим ремонтом головки блока цилиндров. Замене также подлежит ремень со следами износа, потертостей, трещин и расслоения. На Daewoo Nexia, кстати, стоит похожий восьмиклапанный полуторалитровый двигатель. На примере Chevrolet Lanos рассмотрим процедуру замены ремня ГРМ. Для работы потребуется набор гаечных ключей, торцевых головок и отверток.

Все фото кликабельны:

Для удобства доступа, снимите воздушный патрубок и корпус воздушного фильтра.

Ослабьте три болта крепления шкива насоса ГУРа. Затем открутите верхний болт крепления генератора, ослабьте натяжение ремня генератора и снимите его. Потом уже снимайте шкив ГУРа. В такой последовательности будет легче открутить болты, крепящие шкив насоса.

Открутите 2 болта на 12, крепящие корпус насоса ГУРа к блоку цилиндров.

Открутите 4 болта на 10, крепящие верхнюю часть крышки ремня грм и снимите её.

Поставьте поршень первого цилиндра в верхнюю мертвую точку.

Теперь перейдем к нижней части двигателя. Снимите правое переднее колесо и подкрылок.

Для удобства доступа к пластиковому кожуху рекомендую снять воздушный резонатор.

Открутите 2 болта и 2 гайки на 10, чтобы снять пластиковый кожух, закрывающий ремни двигателя снизу и сбоку. Если стоит металлическая защита картера двигателя, то перед этим её надо снять.

Ослабьте натяжной ролик ремня привода кондиционера и снимите ремень. С помощью гайковерта открутите болт, крепящий шкивы коленчатого вала. При отсутствии данного девайса открутить этот болт можно вместе с помощником. Для этого он должен включить 4ю или 5ю передачу и сильно нажать на педаль тормоза. Коленчатый вал при этом зафиксируется и болт можно будет выкрутить с помощью хорошего воротка с удлинителем и торцевой головкой на 17.

Откроется следующий вид

Обратите внимание как стоит установочная метка коленвала

Открутите три болта на 10, крепящие нижнюю часть крышки ремня ГРМ.

Зафиксируйте натяжной ролик в отведенном положении. Для этого с помощью бородка или небольшой отвертки совместите отверстия на планке ролика. После этого можно будет снять ремень ГРМ и сам ролик, который крепится одним болтом к блоку двигателя.

Небольшую трудность представляет снятие ремня с двигателя. Дело в том, что он должен протиснуться в узкую щель вокруг корпуса ГУРа. При установке соответственно обратная процедура.

При установке нового ремня, указатель на площадке ролика должен совпасть с ответным пазом в кронштейне. Перед установкой крышек, проверьте совпадение установочных меток коленчатого и распределительного валов. Для этого вверните в хвостовик коленчатого вала болт крепления шкива и проверните за болт коленчатый вал на два оборота. При несовпадении повторите установку ремня. Примечание. Усилие затяжки болта шкива коленчатого вала 95 Nm + довернуть на 30° и 15°. фильмы бесплатно

Назначение ремня в конструкции ГРМ

В конструкции механизма газораспределения ремень обеспечивает взаимосвязь между двумя валами его силового агрегата. Выполняется он в двух вариантах:

• металлическая цепь
• резиновый ремень

В системе ГРМ он в автоматическом режиме обеспечивает подачу топливной смеси в цилиндры мотора, одновременно с этим освобождая агрегат от отработанных газов. Говоря проще, ремень ГРМ управляет работой систем впуска и выпуска. Поскольку ремень агрегатирует не только с обоими валами двигателя, но и еще с другими его элементами, расположенными в подкапотном пространстве, ввиду этого он быстро изнашивается и выходит из строя.

Какой ремень ГРМ на Ланос 1,5 лучше, цена

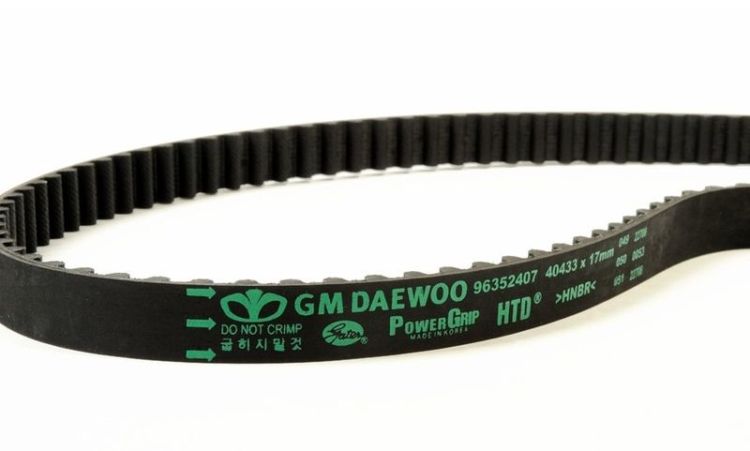

Ремень ГРМ Ланос имеет следующее обозначение: 5310XS. В качестве проверенных производителей на рынке, рекомендуется рассматривать продукцию Gates, Dayko, Bosch, а также оригинальный GM. Качественной альтернативой оригинальному ремню является корейский Dongil, устанавливающийся на Ланосы корейской сборки. Такие ремни мало шумят, выдерживают вибрации и обладают внушительные запасом прочности.

Отзывы владельцев Ланосов за последних несколько лет сходятся во мнении, что однозначным лидером по производству ремней остаётся бельгийская компания Gates, но можно рассмотреть и альтернативные варианты. Цены приводим на 2018 год в условных долларах по понятным причинам:

Выбор ремня ГРМ важен и он зависит не только от количества цифр на нашем счёту в банке. В первую очередь, анализируем условия эксплуатации и если они достаточно жёсткие (жаркий климат, пыль, высокие нагрузки) лучше переплатить и не думать о ремне следующих 40-50 тысяч км.

Выставляем метки ГРМ на Шевроле Ланос: фото и видео

Многие автомобилисты сталкивались с понятием – метки газораспределительного механизма. Только вот, не все понимают, зачем они нужны и на какие процессы влияют. Ответ кроется в самом названии.

Зачем нужны метки газораспределительного механизма?

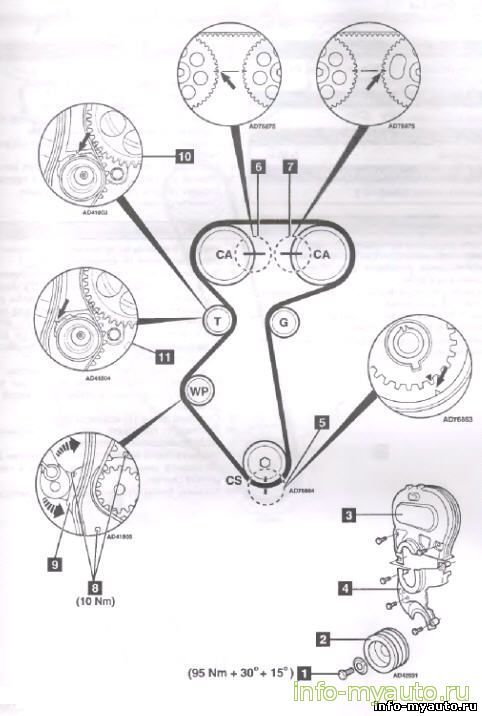

Схема расположения меток ГРМ.

Метки газораспределительного механизма – это отметки, по которым проводится регулировка ГРМ, а также замена приводного ремня. Этот элемент достаточно важный, поскольку он непосредственно влияет на работу силового агрегата.

А что если выставить не правильно?

Что же будет, если при замене ремня неправильно выставить метки или вообще их не выставлять? В таком случае, можно сбить механизм газораспределения, который повлечет за собой много проблем. А именно:

• Поскольку газораспределение было сбито, то впрыск и выпуск отработанных газов будет проводиться неверно. Впоследствии, двигатель может начать троить, глохнуть, не запускаться или повысится расход. В свою очередь, это может повлечь последствия, такие как – повышенный износ, прогорание клапанного механизма и поршневой группы, прочие.
• Все помнят, что бывает при обрыве ремня ГРМ – гнет клапана. Это происходит потому, что нарушается процесс газораспределения и поршни ударяют о клапаны, которые впоследствии деформирует. Точно такой же принцип работает и в данном случае. Сбитый механизм ГРМ приведет к бою поршневой группы о клапаны, чем попросту деформирует их.
• Сдвиг метки ГРМ при замене ремня или регулировки приведет к тому, что топливо будет впрыскиваться слишком рано или слишком поздно. Последствием этого может стать заливание свечей зажигания или подсос отработанных газов в камеру сгорания.

Кроме наведенных последствий, могут возникать и другие, которые также могут привести детали силового агрегата к повышенному износу или другим проблемам.

Как выставить метки на Шевроле Ланос

Метка распредвала.на Шевроле Ланос

Выставляются метки газораспределительного механизма достаточно просто. Рассмотрим последовательность действий:

1. Для начала необходимо демонтировать защитную крышку ГРМ. Чтобы это сделать стоит открутить крепежные болты. Конечно, проще всего, это делается на снятом двигателе, но если нужно заменить только ремень и ролик, то нецелесообразно демонтировать весь силовой агрегат. Двигатель снятый с автомобиля.
2. При помощи головки на 17, крутим болт шкива коленчатого вала до тех пор, пока метка шкива распределительного вала не станет напротив метки на крышке газораспределительного механизма. В этом случае, значит, что первый поршень достиг ВТМ.

   Вороток и шкив коленчатого вала, который нужно крутить по часовой стрелке.

3. Метка на шкиве привода вспомогательных узлов, также должна совпадать с меткой на блоке цилиндров. Шкив распредвала фиксируется от проворачивания, и выполняются последующие операции. Совпадение меток ГРМ на шкиве привода дополнительных агрегатов. Совпадение меток ГРМ на шкиве распредвала и крышке ГРМ.

Вот так, легко и просто выставляются метки ГРМ.

Выводы

Выставить метки ГРМ достаточно просто. Необходимо только следовать инструкциям. Если обнаружилось, что газораспределительный механизм сбит, необходимо обратиться в автосервис, для проведения диагностики и ремонта.

Популярное на сайте

19 авг

Статьи Двигатель и его компоненты

8 304

Код ошибки P0014 (симптомы, причины и способы устранения)

Система изменения фаз газораспределения автомобиля улучшает характеристики двигателя и топливную экономичность. Она регулирует открытие и закрытие выпускных и впускных клапанов, в свою очередь, контролируя топливно-воздушную смесь. Этот контроль обеспечивает большую мощность, лучшую экономию топлива или сбалансированный подход в зависимости от требований к двигателю в любой момент времени.

09 янв

Статьи Двигатель и его компоненты Система зажигания

6 779

Реле свечей накаливания – как проверить его работоспособность? + Видео

В каждом автомобиле имеется своя схема реле свечей накаливания. Она, как и каждая деталь, может выйти из строя и ее придется заменить. Чтобы разобраться с довольно-таки серьезным вопросом, как именно производить замену, необходимо начать с азов.

24 дек

Ремонт Электроника и оборудование

6 614

Симптомы неисправного блока управления двигателем (ЭБУ)

Блок управления двигателем (ЭБУ), также называемый модулем управления двигателем или модулем управления трансмиссией, является одним из наиболее важных компонентов, встречающихся практически на всех современных автомобилях.

17 дек

Автоновости

6 068

Kia Sportage 2021 года. Когда появиться в России новый кузов?

На странице первые подробности о новом кузов Kia Sportage 2021 модельного года, возможные комплектации и цены, дата выхода в России, фото, технические характеристики и видео тест-драйв новой модели.

24 дек

Ремонт Двигатель и его компоненты

5 887

Симптомы плохого или неисправного датчика давления масла

Без надлежащего количества масла ваш двигатель будет сильно поврежден. Несколько систем в вашем автомобиле предназначены для поддержания правильного уровня масла и давления в двигателе.

28 дек

Статьи Двигатель и его компоненты

5 261

Симптомы плохой или неисправной прокладки впускного коллектора

Прокладки впускного коллектора являются одними из самых важных прокладок на двигателе. Прокладки — это уплотнения, помещенные между компонентами двигателя до их сборки, чтобы обеспечить надежное уплотнение. Они могут быть сделаны из бумаги, резины, металла, а иногда и из комбинации трех.

09 фев

Двигатель и его компоненты Система зажигания

4 593

Nissan Qashqai 2 2.0 — Замена свечей зажигания своими руками (фотоотчет)

Замену свечей зажигания на модифицированном двигателе MR20DD Qashqai 2 (J11) 2.0 л. согласно регламентным срокам должна проводится по пробегу 30 000 км или 1 разв 24 месяца. Так как данный Qashqai, второго поколения, выпущен не так давно, то имеет уже другой усовершенствованный двигатель (атмосферный с алюминиевым блоком цилиндров с повышенной степенью сжатия), в отличии от своих собратьев, свечи зажигания использует уже более современные, иридиевые.

18 дек

Электроника и оборудование Электросхемы

3 590

Jeep Grand Cherokee 2021 года. Дата выхода в России нового кузова

Разработка Jeep Grand Cherokee 2021 модельного года пятого поколения началась с создания новой платформы. За основу была взята «тележка» Giorgio, в настоящее время используемая на Alfa Romeo Stelvio и Giulia.

28 янв

Автомобильный софт Руководства по рем / эксплуатации

2 405

Hyundai Tucson 2021 года. Когда выйдет в России новый кузов? + Фото и цены

Абсолютно новый кузов Hyundai Tucson 2021 полностью рассекречен, кроссовер представлен с революционными изменениями в интерьере и экстерьере, а также впервые появится гибридная модификация. У себя на родине Туссан поступит в продажу уже в следующем месяце, но в России старт намечен на середину 2021 года.

24 дек

Топливная система Электроника и оборудование

2 278

Признаки плохого или неисправного реле топливного насоса

Реле топливного насоса является электронным компонентом, который встречается практически на всех автомобилях, оснащенных двигателем внутреннего сгорания.

Замена ремня ГРМ Lanos видео инструкция

Менять ремень ГРМ необходимо по истечении эксплуатационного периода. Заводской ремень ГРМ отходит порядка 60 тыс. км. после чего лучше установить новый. Ремни из магазина, некоторые рекомендуют заменять на промежутке 40-50 тыс. км. пробега. Ремень подлежит замене если на его поверхности появились трещины или он начал расслаиваться.

Инструменты

Для экономии времени при замене ремня на Daewoo Lanos лучше запастись всем необходимым инструментом: ключ натяжитель на 41 (спец. конфигурация), шестигранник размера 5, головки торцевые 10-19, накидные ключи 12-15, отвертка и домкрат. Для большего удобства — смотровая яма.

Процесс замены

1) Процесс замены начинается со съема корпуса воздушного фильтра (фото 1.1) и верхней части кожуха ремня ГРМ (фото 1.2).

2) Домкратом поднимаем автомобиль и снимаем пластиковую защиту двигателя. После чего можно снять ремень кондиционера с его роликом натяжения, для этого откручиваем болты как показано на фото (фото 2).

• 3) Отпускаем болт ремня ГУРа (фото 3), а затем прижав ремень к двигателю снимаем его.
• 4) Для того чтобы открутить шкив коленвала нужен напарник, который находясь в салоне включит передачу 4 или 5, пока вы будете откручивать крепление шкива (фото 4).
• 5) Отсоединяем шкив ГУРа, откручивая три болта (фото 5).
• 6) Далее снимаем откручиваем насос ГУРа, который находится сразу под верхней частью кожуха ГРМ ремня, и нижнюю часть кожуха (фото 6).
• 7) Затем крепим колесо на несколько болтов и прокручивая его выставляем двигатель по уровню который отмечен на шестернях (фото 7 и 8).
• 8) Фиксируем ролик натяжения ремня металлическим болтиком (фото 9) и снимаем ремень ГРМ, если стоит насос ГУРа, то ремень снимаем заправляя его под насос.

9) Заправив ремень и отпустив болтик на котором держался ролик, немного ослабляем крепление помпы шестигранником (фото 10), а затем проворачиваем помпу пока ролик не займет положение как на фото 11. После чего затягиваем крепление помпы.

1. 10) Если после нескольких оборотов колеса метки на коленчатом и распределительном валах совпадают (фото 7, 8), то производим сборку в обратном порядке и считаем процесс законченным.
2. Номер детали: ремень ГРМ для Daewoo Lanos, фирма Gates 5310XS, 111 зубцов

Шевроле ланос замена грм

В автомобиле шевроле ланос замена грм не такое уж и просто занятие. Если не уверены в своих силах, рекомендуем обратиться для замены в автосервис. Но если все же решительно настроились провести все работы самостоятельно, внимательно дочитайте нашу инструкцию до конца.

Менять ремень ГРМ по регламенту нужно раз в 80 тысяч километров, однако уже после 40 тысяч рекомендуем регулярно его осматривать на наличие трещин. При замене также нужно менять еще и натяжные ролики.

Шевроле ланос замена ремня грм

Прежде чем менять ремень, нужно снять воздушный фильтр, правое колесо, ремень генератора и кондиционера, крышку газораспределительного механизма. Берем головку на 17 и проворачиваем по часовой стрелке коленвал.

Коленвал нужно прокручивать до тех пор, пока метка на вспомогательных механизмах и шкиве не сойдутся.

Снимаем ГУР и головкой на 17 откручиваем болты крепления шкива. Для того, чтобы коленвал не прокручивался, нужно чтобы кто-то вам помог (установив пятую передачу и удерживая педаль тормоза). Открутив болт, снимаем шкив.

Берем головку на 10 и откручиваем три болта на нижней передней крышке механизма ГРМ, после чего вытаскиваем ее. Далее вы сможете увидеть головку натяжного ролика. При помощи отвертки проворачиваем ее с целью ослабления натяжения ремня. Все, теперь мы можем снять ремень с зубчатых шкивов. Берем головку на 12 и откручиваем натяжной ролик блока цилиндров.

Снимаем ослабленный ремень со шкивов

Прежде чем устанавливать новый ремень и ролики, убедитесь в том, что все метки, о которых мы говорили выше, находятся на своих местах. После замены ремня, нужно довести все технические жидкости до нужного уровня.

Стоит отметить. что замена ремня грм шевроле ланос 1 5 отличается от замены на модели с двигателем 1.4. Да и ремни там разные. Так что при покупке ремня рекомендуем сообщать продавцу VIN номер двигателя.

Надеемся после прочтения данной статьи вы больше не будете задаваться вопросом как заменить ремень грм на шевроле ланос.

Диагностика

Важно своевременно производить работу по обслуживанию грм. Рекомендуется менять ремень ГРМ на Шевролераз в 75000 километров

Но, опытные автослесаря советуют производить данную работу раз в 60000, ведь при большем пробеге риск обрыва ремня значительно увеличивается.

Желательно проводить регулярную диагностику грм. Ведь известны случаи, когда ремни рвались уже после 10-15 тысяч пробега, но тут причина в низком качестве запасной части, также могут быть проблемы с роликами и шкивами двигателя. Чтобы, гарантированно избежать проблем с обслуживанием этого узла, следует регулярно производить диагностику. Признаками необходимости замены могут стать следующие моменты:

• Излишний прогиб ремня, определяется это визуально с помощью линейки. Также может наблюдаться подвывание при наборе скорости;
• При осмотре заметно, что ремень имеет неравномерный износ. В частности, видно, что в некоторых местах он несколько тоньше;
• При изгибе ремня наблюдаются поперечные трещины между зубами;
• У основания зубцов можно увидеть небольшие трещинки и надрывы.

Все перечисленное говорит, об необходимости заменить ремень системы газораспределения, иначе могут возникнуть проблемы в виде его обрыва. Людям, которые не считают необходимым следить за состоянием ремня, следует помнить, что, обрыв приводит к повреждению клапанов, а также поршней, в результате придется производить работу по капитальному ремонту силового агрегата.

Видео замены ремня ГРМ на Chevrolet Lanos

Удачи на дорогах. Ни гвоздя, ни жезла.

Многие автолюбители не обращают никакого внимания на такой важный участок своего автомобиля как узел ГРМ. И совершенно напрасно. Не стоит думать, что там нечему поломаться, время от времени просто необходимо проводить диагностику ГРМ. Давайте представим, что привод ГРМ оборвется, а ведь такое вполне может произойти, если вовремя не обнаружить дефект. В случае обрыва ремня автомобиль придется капитально ремонтировать, затратив на это немалые средства. Поэтому ремень необходимо менять вовремя, а о том, как это сделать собственноручно мы и поговорим в этой статье. Менять ремень мы будем на восьмиклапанном Шевроле Ланос 1.5.

Сначала немного о том, что такое ремень ГРМ и зачем он нужен. Ремень – это зубчатая передача замкнутого типа. Зубья служат для сцепления со шкивами. Ремень синхронизирует работу валов и движет водяной помпой

Уже одно только это делает данный расходник очень важной деталью автомобиля. Ремень натягивается при помощи натяжного ролика. Его вращение всегда должно быть плавным без заеданий

Поверхность ролика должна быть чистой и без шероховатостей. Чтобы оценить состояние ремня на Шевроле Ланос достаточно открыть капот. Располагается он слева

Его вращение всегда должно быть плавным без заеданий. Поверхность ролика должна быть чистой и без шероховатостей. Чтобы оценить состояние ремня на Шевроле Ланос достаточно открыть капот. Располагается он слева.

Для чего нужен ремень ГРМ?

ГРМ достаточно сложный в конструктивном плане узел. В его основе заложен распределительный вал, находящийся в ГБЦ. С его помощью происходит толкание впускных и выпускных клапанов. Клапана в свою очередь обеспечивают подачу горючей смеси в цилиндры мотора, а также способствуют удалению газов из системы автомобиля. Работа распредвала возможна благодаря наличию в системе коленвала. Таким образом, механическое усилие от второго к первому передается с помощью приводного ремня.

Ремень подвержен температурным и механическим воздействиям, вполне логично, что рано или поздно он износится. Он растягивается, на его поверхности образуются трещины, что негативно сказывается на работе всей системы. Его проскальзывание скажется на функционировании клапанов: они перестанут открываться в момент, соответствующий тактам работы мотора. Но куда опасней обрыв резинотехнического изделия. Во время обрыва бездейственным остается газораспределительный механизм, следовательно, клапана не закрываются до момента подъёма поршня, происходит удар, после которого гнутся сами клапана, образовываются дефекты на поршне.

Процесс замены

Открыв капот, снимаем воздушный фильтр вместе с воздушным патрубком. Чтобы снять патрубок, необходимо при помощи отвертки ослабить крепящие его хомуты.

Теперь демонтируется кожух ГРМ, для чего придется отвернуть 4 болта. Затем начинаем прокручивать коленвал. Делаем это, пока отметка на шкиве ни совместится с отметкой на кожухе. Когда совмещение произойдет, это будет значить, что поршень 1-го цилиндра стоит в мертвой точке.

Ослабляем болты шкива рулевого гидроусилителя. Отворачиваем болт на генераторе. Теперь ремень генератора провиснет, и его можно снять. Шкив снимается тоже.

Теперь воспользуемся эстакадой, если она есть, а если нет, тогда поднимаем переднюю часть авто домкратом. Снимаем правый подкрылок, воздушный резонатор, после чего получаем доступ к пластмассовой защите ремня. Снимаем защиту. Она не всегда бывает пластиковой, иногда используется металл.

Берем гайковерт и отворачиваем болт крепежа шкива коленвала. Выбирайте гайковерт с длинным воротком. Натяжной ролик освободится, и можно будет легко снять кондиционерный ремешок.

Теперь нам отрывается вид на привод ГРМ. На одном из зубцов и шпонке коленвала находятся 2 отметки. Запоминаем их расположение.

Сейчас уже можно снять ремень ГРМ и просунуть его в щель, расположенную у корпуса рулевого гидроусилителя.

Когда будете устанавливать купленный расходник, проследите за тем, чтобы отметка на натяжном ролике совместилась с вырезом на кронштейне.

Как заменить ремень ГРМ на Chevrolet Lanos своими руками

Каждый автомобилист должен периодически проверять состояние ремня ГРМ. Необходимо регулярно осматривать этот элемент на предмет появления трещин и других дефектов. В противном случае может произойти его обрыв, что очень часто заканчивается погнутыми клапанами. Сегодня вы узнаете, как происходит замена ремня ГРМ Ланос.

Наша статья поможет вам понять все тонкости выполнения этой процедуры. Замена будет выполняться на автомобиле Шевроле Ланос 1.5. Производитель советует менять ремень ГРМ через каждые 60 000 пройденных километров либо шесть лет эксплуатации. Правда, этот показатель может серьезно варьироваться, ведь он серьезно зависит от условий эксплуатации автомобиля.

Замена ремня ГРМ Шевроле Ланос выполняется с помощью таких инструментов:

• домкрат (в случае отсутствия смотровой ямы);
• торцевые головки размерностью 10-19;
• отвертка;
• накидные ключи от 12 до 15.

Если вы решили выполнить замену ремня в первый раз и до этого никогда не делали этого, советуем найти помощника и выполнять процедуру на смотровой яме.

Как выполнить замену ремня ГРМ на автомобиле Chevrolet Lanos

1. Снять корпус воздушного фильтра, а также воздушный патрубок, что облегчит выполнение замены ремня.

1. Ослабить крепежные болты (3 шт.) на шкиве насоса гидравлического усилителя рулевого управления. Открутить верхний крепежный болт на генераторе, ослабить натяжку ремня генератора и выполнить его снятие. Затем снять сам шкив гидроусилителя руля. Именно в таком порядке проще всего откручивать крепежные элементы шкива насоса.

1. Открутить пару болтов на 12, с помощью которых корпус насоса гидроусилителя руля крепится к блоку цилиндров двигателя.

1. Открутить четыре болта на 10, крепящих верхнюю половину крышки ремня ГРМ и снять её.

1. Установить поршень 1-го цилиндра в верхнюю мертвую точку.

1. Переходим к нижней части моторного отсека. Надо снять подкрылок и переднее правое колесо Chevrolet Lanos.

1. Для получения полного доступа к защите из пластика необходимо открутить воздушный резонатор.

1. Открутить пару болтов и пару гаек на 10 для извлечения пластиковой защиты, под которой скрываются ремни мотора. На некоторых автомобилях установлена защита картера мотора из металла, которую также надо снять.

1. Ослабить натяжной ролик ремня привода кондиционера и вытащить сам ремень. С помощью гайковерта открутить болт, предназначенный для крепления шкивов коленвала. Если гайковерта не нашлось, откручиваем болт с помощью ассистента. Он должен сесть в машину, включить четвертую либо пятую передачу и хорошенько нажать на тормоз. При этом произойдет фиксация коленчатого вала, и вы сможете открутить болт, используя надежный вороток с удлинителем и головкой на 17.

Перед вами будет такая картина

Обратите внимание на положение метки установки коленчатого вала.

1. Открутить 3 болта на 10, с помощью которых крепится нижняя половина защиты ремня.

1. Зафиксировать натяжной ролик, который должен находиться в отведенной позиции, используя отвертку, и совместить отверстия, расположенные на планке ролика. Затем производится снятие и дальнейшая замена ремня. Также следует снять ролик, который крепится к блоку силового агрегата лишь одним болтом.

1. Вытащить ремень ГРМ будет непросто. Его надо просунуть в небольшую щель, которая расположена вокруг корпуса гидравлического усилителя руля.

1. При установке нового ремня ГРМ не забудьте убедиться в том, что метка на площадке ролика соответствует определенному пазу в кронштейне. Болт шкива коленвала надо затянуть с усилием 95 Nm, после чего докрутить на 30 и 15 градусов.

На всех стадиях замены ремня ГРМ на автомобиле Шевроле Ланос очень важно контролировать совпадение соответствующих меток. Рекомендуем воспользоваться следующей схемой:

Замена подшипников генератора

Если подшипники генератора Шевроле Ланос зашумели, они нуждаются в замене. Но прежде чем разбирать генераторный узел, следует убедиться, что шумят подшипники, а не водяной насос или сам двигатель. Исключить шум двигателя достаточно легко – необходимо снять генераторный ремень и запустить мотор. Если шум пропадает, значит, движок не причем, и шумят, скорее всего, подшипники. Чтобы в этом убедиться, что дело в подшипниках, нужно раскрутить вал генератора за шкив – неисправные опоры вала будут создавать неприятный шум.

Для того чтобы произвести замену подшипников генератора, генераторный узел необходимо снять и разобрать. На разобранном узле подшипники находится:

• передний – в алюминиевой крышке;
• задний – на валу якоря (статора).

Чтобы снять подшипник с якоря, необходимо воспользоваться съемником. Зажимаем ротор в тиски (аккуратно, стараясь не повредить деталь), заводим лапы съемника за основание подшипника, и спрессовываем опору роторного вала.

Затем демонтируем передний подшипник:

• устанавливаем крышку на деревянный брус;
• берем наставку, выбиваем подшипник из крышки. Бить нужно аккуратно, стараясь не повредить алюминиевый корпус;
• прежде чем установить новый подшипник, следует в него набить смазку – обычно в заводских деталях смазки немного. Для этого снимаем пластиковый защитный кожух подшипника (подцепляем ее острым предметом, типа шила) и смазываем шарики литолом;
• ставим пыльник на место;
• забиваем подшипник в крышку, смотрим, чтобы он сел обязательно до конца;
• также набиваем смазку и в заднюю опору вала;
• насаживаем задний подшипник на вал якоря, забиваем его легкими, аккуратными ударами молотка, в качестве оправки можно использовать старый подшипник. Сильно по деталям ударять нельзя – есть риск расколоть новый подшипник или повредить валик ротора;
• собираем генератор, устанавливаем генераторный узел на двигатель.

Процедура замены

Многие водители, особенно те, которым ранее не приходилось иметь дело с ременным приводом механизма ГРМ, мало уделяют внимания техническому состоянию деталей этого узла. Это совершенно неправильно, так как нагрузки зубчатый ремень испытывает значительные. Он передаёт вращение от коленвала насосу охлаждающей жидкости, распредвалу

Обрыв ремня, срезание зубьев не позволят запустить мотор, поэтому состоянию деталей привода следует уделять особое внимание

Выполнить замену изношенных деталей механизма ГРМ можно самостоятельно. Специального инструмента, оборудования не потребуется. Работу можно выполнить в гараже над смотровой ямой, эстакаде, подъёмнике. Если руки уверенно держат слесарный инструмент, владелец автомобиля знаком с устройством силового агрегата, можно браться за работу.

Какой ремень приобрести и что потребуется

Сегодня менеджеры торговых сетей предлагают большой ассортимент зубчатых ремней для привода механизма ГРМ. Если спросить совета у ремонтников, то они посоветуют использовать оригинальный ремень GM 96183353, но стоимость его соответствует репутации изделия, его качеству. Можно успешно использовать запасные части от компании Gates, Contitech. При выборе следует тщательно проверить приобретаемую деталь, так как можно купить подделку. Кроме этого, специалисты рекомендуют одновременно с ремнём менять ролик натяжного устройства, насос охлаждающей жидкости.

Из инструмента понадобиться:

1. Гаечные ключи (рожковые, накидные).
2. Набор головок с воротком.
3. Шестигранники.
4. Отвёртки с плоским, крестообразным лезвием.
5. Молоток, плоскогубцы, монтажную лопатку.
6. Автомобильный домкрат.
7. Подставку под кузов автомобиля.
8. Противооткатные башмаки.
9. Ветошь.

Если запланирована замена помпы, тогда придётся запастись антифризом для доливки, ёмкостью для слива охлаждающей жидкости.

Пошаговое описание

Когда автомобиль будет выставлен на месте проведения работ, затягивают трос ручного тормоза, под задние колёса устанавливают противооткатные башмаки. Работу начинают в моторном отсеке. В первую очередь отключают клеммы АКБ, чтобы не случилось короткого замыкания в электрических цепях. Далее порядок действий будет таким:

Отворачивают крепёж корпуса воздушного фильтра, снимают его вместе с подводящими патрубками.

Снятие воздушного фильтра

• Следующим шагом будет снятие защиты механизма привода ГРМ, для этого необходимо отвернуть 4 винта, после этого кожух вынимают из моторного отсека.
• Далее следует сорвать колёсные болты правого переднего колеса.
• После этого автомобильным домкратом приподнимают переднюю часть кузова, опускают её на подставку, колесо снимают.
• Снимают пластиковую защиту арки переднего колеса, получают доступ к нижней защите ГРМ, снимают её.

Снятие нижней крышки ГРМ

• Проворачивают коленвал до совпадения установочных меток. Удобно работать головкой с длинным воротком.
• Работе будет мешать ремень ГУР, генератора, который следует снять. Для этого ослабляют натяжение генератора, отворачивают крепление шкива ГУР, снимают ремень, затем шкив.
• Доступным способом фиксируют коленвал от проворачивания, снимают с него шкив.

Сняти шкива коленвала

Отпускают крепление ролика натяжного устройства, снимают зубчатый ремень.

Снятие натяжного ролика

Установку новых деталей проводят в порядке обратном их снятию. Перед установкой следует проверить совпадение установочных меток, если они не сдвинулись, можно устанавливать новый зубчатый ремень.

Необходимо следить за правильным натяжением ремня в приводе. Для этого на корпусе механизма натяжения имеются метки. Ролик следует поворачивать до тех пор, пока они не совместятся. Когда ремень будет натянут, следует повернуть коленвал на два оборота, проверить совпадение установочных меток. Если они не сдвинулось, можно завершать установку ранее снятых деталей.

Правильное натяжение

Установочные метки

Чтоб получить максимальную эффективность работы силового агрегата, следует правильно настроить работу механизма распределения впуска горючей смеси, отвода отработанных газов. Для этого на двигателе имеются установочные метки, совпадение которых гарантирует нахождение поршня первого цилиндра в мёртвой точке. Метки наносят на шкивах коленвала, распредвала, а также на задней крышке механизма ГРМ, блоке цилиндров. Валы проворачивают до тех пор, пока риска на шкиве распредвала не станет строго напротив углубления защитного кожуха ГРМ. Шкив коленвала также имеет риску, которая совмещается с отливом на блоке цилиндров. При таком их расположении можно получить ожидаемые показатели работы мотора.

Когда менять ремень ГРМ на Ланосе, признаки неисправности

Ремни Gates — одни из самых популярных на рынке

Согласно регламенту завода-изготовителя, ремень ГРМ должен быть заменён на пробеге в 60 000 км или каждые 6 лет с момента эксплуатации. Дополнительными факторами для проведения замены являются:

• присутствие потёков масла на поверхности ремня;
• износ зубчатой поверхности, наличие трещин, отслоение материала;
• повреждение однородной структуры ремня;
• трещины и расслоение резиноматериала;
• растяжение ремня, что очень опасно, поскольку видимых повреждений нет, но ремень может перескочить на несколько зубьев и сбить фазы газораспределения.

Ремень со следами масла должен незамедлительно заменяться, поскольку структура жидкости сказывается на состоянии резины незамедлительно приводя её в нерабочее состояние. Распространённой причиной попадания масла на ремень ГРМ является нарушенная герметичность сальников коленвала или распредвала.

Этот ремень прошел всего 45 тысяч и ему уже не позавидуешь

К замене ремня нежелательно подходить по книжке. Очень большую роль в ресурсе привода играет температура за бортом. В южных регионах ремень может начать трескаться уже на 30-40 тысячах пробега. Правда, это зависит от качества самого ремня. Опытные водители, хорошо знакомые с условиями эксплуатации в своей климатической зоне, знают, когда менять ремень ГРМ, как правило, пробег составляет 45-50 тысяч км.

Интересное по теме: Новый Lexus ES 2020: интриги больше нет
