Замена ремня грм акцент 16-клапанов

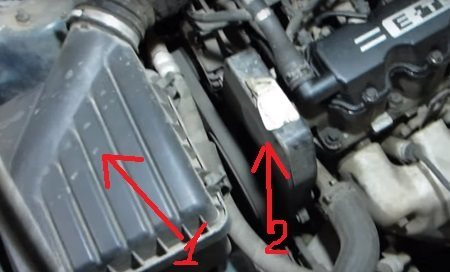

Конструктивные особенности «системы фильтрации воздуха» 8-ми и 16-ти клапанных двигателей

Замена ремня

Итак, если вы решили, что ременная передача ГРМ нуждается в срочной замене, тогда идите в магазин и покупайте новый комплект. Приготовьте все необходимые ключи и головки. Убедитесь, что домкрат находится рядом, ставьте машину на эстакаду, если она есть, конечно, и моете приступать к ремонту. Этапы его должны производиться в следующей последовательности:

1. Отворачиваем винты крепления помпы. Их 4 штуки. После этого производим демонтаж приводных ремешков.

7. Головкой на 14 отворачиваем винт обводного ролика. Затем приступаем к непосредственному демонтажу ременной передачи.

8. Теперь отворачиваем винты, крепящие натяжной ролик. Сам ролик необходимо снять и произвести его визуальный осмотр. В случае необходимости его тоже нужно будет заменить. Лучше это все-таки сделать, так как эта деталь также изнашивается, и если это еще не произошло на момент замены ремня, то может произойти в ближайшем будущем, что послужит причиной разбора всего механизма. А так не захочется делать этого из-за одного ролика!

9. Теперь коленвал прокручиваем 2 раза вправо. После этого проверяем совпадение меток. Если они не сошлись, то ремень придется снять и установить заново. Обязательно проверьте натяжку ремня. Все остальные узлы монтируются в порядке, обратном демонтажу.

Как видите, ничего особенного сложного здесь нет, и заменить привод ГРМ вполне сможет каждый автолюбитель. Нужно лишь проявить чуточку старания и следовать предлагаемой инструкции. Многие автолюбители меняют ременную передачу сами, у вас тоже обязательно получится.

Цены на замену ремня ГРМ

Замена ремня ГРМ Hyundai Accent	1600 руб
Замена ремня ГРМ Hyundai Sonata	от 2000 до 3000 руб
Замена ремня ГРМ Renault Logan	8кл. 1500 руб, 16кл. 2000 руб.
Замена ремня ГРМ Renault Symbol	16кл. 3000 руб
Замена ремня ГРМ Daewoo Nexia	8кл. 1500 руб, 16кл. 2000 руб.
Замена ремня ГРМ Daewoo Matiz	1500 руб
Замена ремня ГРМ Kia	16кл. 2000 руб
Замена ремня ГРМ Toyota Rav4	3000 руб
Замена ремня ГРМ Chevrolet Aveo	2500 руб
Замена ремня ГРМ Chevrolet Cruze	2500 руб
Замена ремня ГРМ Volvo S40	3000 руб
Замена ремня ГРМ Ford	3000 руб
Замена ремня ГРМ Audi A4	5000 руб
Замена ремня ГРМ Audi A6	7000 руб
Замена ремня ГРМ Volkswagen B5	5000 руб
Замена ремня ГРМ Mitsubishi Lancer 9	2000 руб
Замена ремня ГРМ Vortex Estina	16кл. 3000 руб
Замена ремня ГРМ Mitsubishi Lancer 9	3000 руб
Замена ремня ГРМ Mitsubishi Lancer 9	3000 руб
ВАЗ 2108-099	600 руб
ВАЗ 16-клап. 2110-12	900 руб

Точно в положенный срок

Интервал обслуживания, указываемый в километрах пройденного автомобилем пути, зависит от конструкции двигателя и качества используемых комплектующих. Ресурс комплектующих колеблется в пределах от 15 до 160 тыс. км. пробега. Чтобы не попасть впросак, рекомендуется сразу после покупки машины внимательно изучить прилагаемую к ней инструкцию. При попадании на поверхности элементов системы привода масла или технических жидкостей, ресурс детали резко сокращается и ей в срочном порядке приходится подыскивать замену. Если не сделать этого, то поломка может произойти в любой момент.

Сколько моделей машин – столько возможных вариантов

Особенности устройства мотора оказывают влияние на сроки планового ремонта, его стоимость и количество заменяемых деталей. Так, например:

• На укомплектованной двигателем Duratec 1,6 популярной модели Фокус концерна Форд замена ремня ГРМ производится каждые 160 000 км пробега. В сложных условиях эксплуатации или при использовании неоригинальных комплектующих интервал рекомендуется сократить до 120 – 130 тыс. км. При этом в обязательном порядке устанавливается и новый натяжной ролик.
• Производитель автомобилей из Южной Кореи, компания Хёндай, указывает, что на оснащённой мотором G4EK 1,5 литра модели Акцент замена ремня ГРМ должна выполняться через 60 000 км пробега, а к натяжному ролику добавляется ещё и направляющий.
• Opel Astra H с силовым агрегатом Z18XEL потребует обязательного обслуживания при достижении рубежа в 150 тыс. км. Спокойствия ради, лучше посетить сервисный центр на 120 тыс. км. Как и в случае с Хёндай Акцент, придётся устанавливать новые ролики – натяжной и направляющий.

Сколько машин, столько конструктивных решений. А это значит, что выполняющие работу мастера должны знать особенности устройства ремонтируемых узлов и агрегатов, и не допускать ошибок, способных стать причиной поломок. Не обойтись и без специальных инструментов, без которых зачастую просто невозможно выполнить необходимые операции правильно и в полном объёме.

Спокойствие и уверенность

Показания одометра, указывающего пройденные километры пути, приближаются к пределу, обозначенному в инструкции по эксплуатации? Повода для беспокойства нет! Ворота технического центра «Менавто» всегда открыты для владельцев машин различных марок, проживающих в Ростове-на-Дону и его окрестностях. Здесь за разумную плату производят оперативное и качественное обслуживание техники в точном соответствии с разработанным производителями регламентом

Став нашим клиентом, вы существенно снизите расходы на эксплуатацию и, что не менее важно, получите уверенность в том, что ваш автомобиль исправен и готов к дальним путешествиям

Порядок ремня замены ГРМ на машине

Как все Схема.

устроено расположения агрегатов.

Ход работ:

1. ременный Снять привод с кондиционера используя натяжной делается, ролик это из-под автомобиля, спереди ходу по справа движения.

Но перед этим обязательно болта 4 ослабьте шкива насоса системы охлаждения.

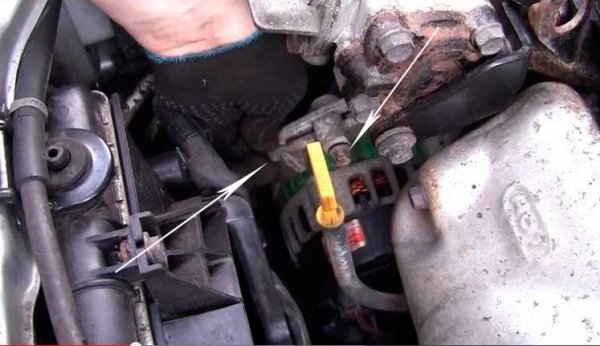

2. ремень Снять привода вала генератора (два головки – болта на 12).

3. А также вала гидравлического усилителя Для.

руля удобства ГУР можно снять.

• 4. шкив Снимите водяного насоса с ремнем (смотрите выше фото).
• 5. Отсоединить крепление бачка гидроусилителя немного и руля сдвинуть его в сторону.

6. Демонтируйте опору боковую.

7. Полностью открутите болты крепящие крышку пластмассовую под которой находится ремень затем, ГРМ снимите ее.

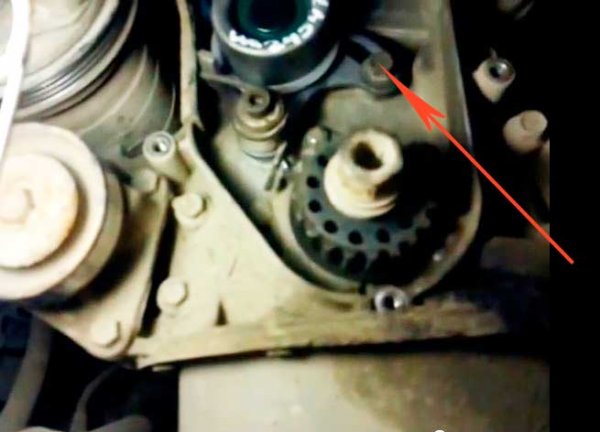

8. Берем вороток с торцевой надеваем на 22 головкой на болт находящийся посередине коленвала, конструкцию упираем в лонжерон.

• 9. Обязательно проверните стартер, по-открутить другому болт коленвала не представляется возможным, если хотя боитесь, то пробуйте ручками.

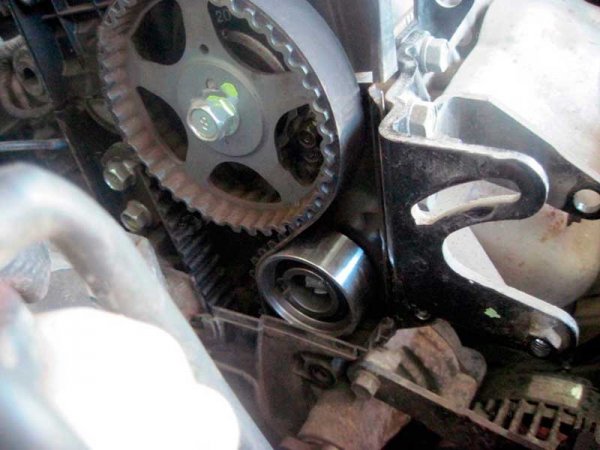

• 10. Сдвиньте натяжения ролик ремня ГРМ в сторону водяного зафиксируйте и насоса его там.

• 11. Открутите болт распредвала шкива и снимите шкив.
• 12. После чего, металлические ослабить болты крепления старого натяжного просто и ролика выкрутить их, одновременно придерживая ролик, повредить не чтобы резьбу на пружине.
• 13. Извлечь изношенный ГРМ ремень.
• 14. Осуществите замену обводного и натяжного Установите.
• 15. роликов на место шкив коленвала. Не забудьте специальную про втулку. Момент затяжки 140–Установите Н•м.

16. 150 на место шкив распредвала и зафиксируйте болтом его. Момент затяжки 80–100 Н•м.

• 17. Направляющий тоже ролик установите на место затяните его моментом болтом 43–55 Н•м.
• 18. Далее необходимо совместить метки на коленвала шкивах и распредвала с установочными указателями.

Не забудьте, при что этом поршень в первом цилиндре быть должен в такте сжатия в верхней мертвой Установите.

• 19. точке с помощью болта механизм натяжения. В входит него: натяжной ролик (установите новый), втулка распорная, пружина.

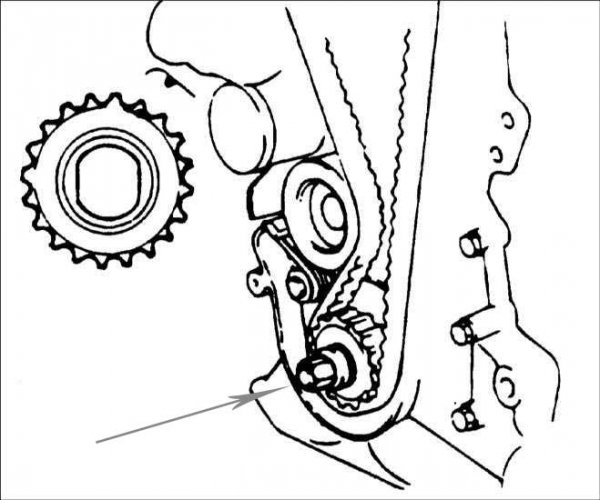

• Вставьте болт в удлиненное как, отверстие показано на фото ниже.

И взведите ролик натяжной, тем самым вы как бы максимально еще ослабеваете не надетый ремень.

После того, ремень как ГРМ будет установлен, нужно болт ослабить и ролик автоматически его натянет.

20. надеваем Аккуратно ремень сначала на шкив коленвала, а шкив на затем распредвала через направляющий ролик. Не про забудьте стрелки, указывающие направление вращения Они. ремня находятся на самом ремне.

Визуально совпадение контролируем всех имеющихся меток на шкивах распредвала и коленвала.

А в дальнейшем точно ли они совпадают с отметками имеющимися на защитном пластмассовом кожухе ремня.

провисает, не Убедитесь ли он со стороны механизма натяжения.

Ослабеваем проверяем.

И болт натяжение ремня ГРМ.

• 21. Сильно крепежно затягиваем-регулировочный болт ролика, потом и болт главный.
• 22. Снова прокручиваем коленчатый вал на 2 оборота полных по часовой стрелки и проверяем расположение обязательно. Не меток стартером, можно просто за колесо, не включить забудьте четвертую передачу.

Продолжаем сборку обратной в узла очередности.

23. Устанавливаем защитный кожух.

24. шкив Устанавливаем водяного насоса.

• 25. Крепежный болт вала коленчатого закручивается при помощи гайковерта молотка или. Правильно закручивать следует исключительно часовой против стрелки при включенной четвертой Момент. скорости затяжки: 140–150 Н•м.
• 26. Дальше других установка узлов и агрегатов происходит в обратной ремни (последовательности генератора, компрессора, ГУР).

Пошаговая инструкция

Процедура проводится на яме или подъемнике. Специалисты рекомендуют приобретать комплект и сразу вместе с ремнем заменять оба ролика. Если этого не сделать, изношенные запчасти будут отрицательно влиять на вновь установленный ремень, что скажется на сроке службы последнего.

Порядок проведения работы:

1. Открыть капот и демонтировать приводные ремни (генератора, ГУРа и кондиционера).
2. Открепить бачек ГУРа и сдвинуть его так, чтобы в дальнейшей работе устройство не помешало.
3. Убрать защитный кожух с того места, где находится ГРМ.
4. Надеть вороток с торцевой головкой на болт в центральной части коленвала и уткнуть в лонжерон.
5. Открепить от катушки низковольтные разъемы.
6. Стартер проворачивать по часовой, пока не сорвется болт вала. Крепление поворачивается, пока метки шкива коленвала не совместятся. После можно удалить крепеж, снять шкивы и пластинку.
7. Выкрутить крепежи ролика натяжителя (чтобы не сорвалась резьба, ролик необходимо придерживать).
8. На этом разбор закончен – можно демонтировать ремень и заменить обводной ролик.
9. Разместить новый ремень так, чтобы метки шкивов валов совпали с метками на кожухе.
10. Поставить натяжной ролик, удерживая пружину – можно использовать длинную отвертку, необходимое натяжение ремня определится само за счет действия пружины.
11. Закрутить болт регулировки натяжного ролика, потом основной болт, чтобы натянуть ремень.
12. Разместить шкив коленвала и затянуть крепление.
13. Повернуть коленвал на 2 оборота и проверить, совпали ли метки.
14. Собрать все оставшиеся детали. Чтобы затянуть болт коленвала, необходимо использовать молоток или гайковерт – крепеж закручивается против часовой стрелки!

Теперь вы знаете, как поменять ремень ГРМ самостоятельно. Ниже даны полезные советы и инструкция по установке и проверке меток.

Важные советы:

• Процедура проводится только на холодном моторе.
• После снятия ремня поворачивать валы запрещено!
• Если замена осуществляется после 50 тыс.км пробега, следует также заменить приводные ремни.
• Одновременно удобно менять свечи, масляный фильтр и масло – так не придется несколько раз разбирать и собирать автомобиль.

Выставление меток

Больше всего проблем возникает с правильным выставлением меток. Фактически, чтобы сделать все правильно, необходимо сначала снять нижний шкив, затем ослабить натяжной, демонтировать ремень, выставить метки и собрать механизм. Далее, для проверки, нужно прокрутить валы несколько раз и посмотреть, совпадают ли метки. В результате прокрутки валов происходит натяжка ремня.

Проверка:

Снять верхнюю боковую крышку и выставить метку на шкиве распредвала.

Метка на шкиве коленвала…

должна сопоставиться с «Т» на крышке.

Что делать, если после замены появился шум?

Иногда после замены ремня в районе ГРМ может появиться шум или свист. Чаще этот звук появляется при запуске двигателя на холодную, и после прогрева он пропадает.

Замена ремня ГРМ на Акценте 16-клапанов не отличается от замены ГРМ на большинстве других легковых автомобилей с ременным приводом. В процессе работ необходимо будет снять, а в ряде случаев и заменить, еще три приводных ремня – генератора, кондиционера и ГУРа. Также при замене ремня ГРМ рекомендуется сразу менять ролики механизма.

Порядок замены ремня ГРМ на машине

Как все устроено.

Схема расположения агрегатов.

Ход работ:

1. Снять ременный привод с кондиционера используя натяжной ролик, делается это из-под автомобиля, спереди справа по ходу движения.

Но перед этим обязательно ослабьте 4 болта шкива насоса системы охлаждения.

2. Снять ремень привода вала генератора (два болта — головки на 12).

3. А также вала гидравлического усилителя руля.

Для удобства ГУР можно снять.

• 4. Снимите шкив водяного насоса с ремнем (смотрите фото выше).
• 5. Отсоединить крепление бачка гидроусилителя руля и немного сдвинуть его в сторону.

6. Демонтируйте боковую опору.

7. Полностью открутите болты крепящие пластмассовую крышку под которой находится ремень ГРМ, затем снимите ее.

8. Берем вороток с торцевой головкой на 22 надеваем на болт находящийся посередине коленвала, упираем конструкцию в лонжерон.

• 9. Обязательно проверните стартер, по-другому открутить болт коленвала не представляется возможным, хотя если боитесь, то пробуйте ручками.
• 10. Сдвиньте ролик натяжения ремня ГРМ в сторону водяного насоса и зафиксируйте его там.
• 11. Открутите болт шкива распредвала и снимите шкив.
• 12. После чего, ослабить металлические болты крепления старого натяжного ролика и просто выкрутить их, одновременно придерживая ролик, чтобы не повредить резьбу на пружине.
• 13. Извлечь изношенный ремень ГРМ.
• 14. Осуществите замену обводного и натяжного роликов.
• 15. Установите на место шкив коленвала. Не забудьте про специальную втулку. Момент затяжки 140–150 Н•м.
• 16. Установите на место шкив распредвала и зафиксируйте его болтом. Момент затяжки 80–100 Н•м.
• 17. Направляющий ролик тоже установите на место затяните его болтом моментом 43–55 Н•м.18. Далее необходимо совместить метки на шкивах коленвала и распредвала с установочными указателями.

Не забудьте, что при этом поршень в первом цилиндре должен быть в такте сжатия в верхней мертвой точке.

• 19. Установите с помощью болта механизм натяжения. В него входит: натяжной ролик (установите новый), распорная втулка, пружина.
• Вставьте болт в удлиненное отверстие, как показано на фото ниже.

И взведите натяжной ролик, тем самым вы как бы максимально ослабеваете еще не надетый ремень.

После того, как ремень ГРМ будет установлен, нужно ослабить болт и ролик автоматически его натянет.

20. Аккуратно надеваем ремень сначала на шкив коленвала, а затем на шкив распредвала через направляющий ролик. Не забудьте про стрелки, указывающие направление вращения ремня. Они находятся на самом ремне.

Визуально контролируем совпадение всех имеющихся меток на шкивах коленвала и распредвала.

А в дальнейшем точно ли они совпадают с имеющимися отметками на защитном пластмассовом кожухе ремня.

Убедитесь, не провисает ли он со стороны механизма натяжения.

Ослабеваем болт.

И проверяем натяжение ремня ГРМ.

• 21. Сильно затягиваем крепежно-регулировочный болт ролика, потом и главный болт.
• 22. Снова прокручиваем коленчатый вал на 2 полных оборота по часовой стрелки и проверяем расположение меток. Не обязательно стартером, можно просто за колесо, не забудьте включить четвертую передачу.

ВАЖНО: запрещено проворачивать коленвал против часовой стрелки.

Продолжаем сборку узла в обратной очередности.

• 23. Устанавливаем защитный кожух.
• 24. Устанавливаем шкив водяного насоса.
• 25. Крепежный болт коленчатого вала закручивается при помощи гайковерта или молотка. Правильно закручивать следует исключительно против часовой стрелки при включенной четвертой скорости. Момент затяжки: 140–150 Н•м.
• 26. Дальше установка других узлов и агрегатов происходит в обратной последовательности (ремни генератора, компрессора, ГУР).

Самостоятельно меняем ремень ГРМ на Hyundai Accent

Обрыв ремня ГРМ — это неисправность, с которой рано или поздно сталкивается каждый водитель. И владельцы автомобилей Hyundai Accent не исключение. Не заметить поломку невозможно, так как машина просто прекращает движение. О том, как поменять ремень ГРМ самостоятельно, мы и расскажем в этой статье.

Назначение ремня ГРМ

Оно состоит в том, чтобы передавать крутящий момент с коленвала на распредвал и обеспечивать их непрерывную синхронную работу. На каждом из этих валов есть зубчатые шкивы, а на ремне есть зубцы. Такое сечение ремня полностью исключает его проскальзывание на шкивах и обеспечивает надёжное сцепление.

Признаки и причины замены

По мнению специалистов автосервисов, замена ремня ГРМ на Hyundai Accent должна производиться через каждые 50 тыс. км пробега. Та же цифра указана и в инструкции по эксплуатации автомобиля. Но сами владельцы этих машин рекомендуют делать это раньше — через каждые 40 тыс. км. Есть ряд признаков, указывающих на необходимость срочной замены ремня:

• Мотор автомобиля работает нестабильно, а из выхлопной трубы периодически вылетают клубы чёрного дыма.
• Мотор запускается с большим трудом (хотя тут следует оговориться: эта неисправность может быть связана не только с изношенным ремнём ГРМ).
• Наблюдается сильнейший перегрев мотора, сопровождающийся повышенным расходом моторного масла и антифриза.
• Во время работы мотора слышны характерные щелчки и другие посторонние звуки.
• На ремне ГРМ, между зубцами, появились трещины, различимые невооружённым глазом.
• При визуальном осмотре выяснилось, что в ремне появились небольшие продольные расслоения.

Какой ремень ГРМ и помпу поставить на Hyundai Accent 1.4

Насос охлаждающей жидкости (помпа)

Производитель	Артикул	Цена, руб.
Оригинал
KIA HYUNDAI	2510026902	3518
Аналоги
DOLZ	H221	1280
AIRTEX	9364	1392
GATES	WP0100	1615

При замене помпы Акцент Тагаз сливается охлаждающая жидкость, поэтому рекомендуем её также сразу заменить новой. Объём системы охлаждения — 5,3 литра. Заливается антифриз на этиленгликолевой основе. Лучше если это будет специальная охлаждающая жидкость для автомобилей Хендай.

Необходимые для работы инструменты

• Колесный ключ;
• Домкрат или подъемник;
• Ключи (желательно иметь набор с головками и воротком) на 10 мм, 12 мм, 13 мм, 14 мм и 22 мм;
• Отвертки «+» и «-«;
• Пневмогайковерт;
• Емкость для охлаждающей жидкости;
• Герметик REINZOSIL +300 Victor Reinz;
• Корректор канцелярский;
• Наждачная бумага.

Мнения владельцев

Отзывы о «Газелях» с двигателями «Камминз» показывают, что многие приобрели эту машину из-за желания иметь именно дизель. Некоторых смущало производство в Китае, но, учитывая репутацию американской фирмы, они все же приобрели автомобиль. Покупатели не разочарованы, мотор оправдал их ожидания. Отрицательных отзывов мало, в некоторых честно указывается, что та или иная проблема возникла из-за неправильной эксплуатации.

Владельцы новых «Газелей» с «Камминз» описывают первые впечатления, в которых отмечают, что авто не уступает иномаркам аналогичного класса, а стоит значительно дешевле

Обращают внимание на хорошую тягу двигателя, невысокие уровни шума и вибраций даже после холодного запуска. После небольшого срока эксплуатации (месяц, два) пишут об отсутствии подтеков масла и охлаждающей жидкости. У двигателя нет ослабевших креплений, состояние прекрасное

У двигателя нет ослабевших креплений, состояние прекрасное.

Измерение тока КЗ в домашних условиях

Замена ГРМ на Акценте 16 клапанном

Процедура проводится на яме или подъемнике. Специалисты рекомендуют приобретать комплект и сразу вместе с ремнем заменять оба ролика. Если этого не сделать, изношенные запчасти будут отрицательно влиять на вновь установленный ремень, что скажется на сроке службы последнего.

Порядок проведения работы:

• Открыть капот и демонтировать приводные ремни (генератора, ГУРа и кондиционера).
• Открепить бачек ГУРа и сдвинуть его так, чтобы в дальнейшей работе устройство не помешало.
• Убрать защитный кожух с того места, где находится ГРМ.
• Надеть вороток с торцевой головкой на болт в центральной части коленвала и уткнуть в лонжерон.
• Открепить от катушки низковольтные разъемы.
• Стартер проворачивать по часовой, пока не сорвется болт вала. Крепление поворачивается, пока метки шкива коленвала не совместятся. После можно удалить крепеж, снять шкивы и пластинку.
• Выкрутить крепежи ролика натяжителя (чтобы не сорвалась резьба, ролик необходимо придерживать).
• На этом разбор закончен – можно демонтировать ремень и заменить обводной ролик.
• Разместить новый ремень так, чтобы метки шкивов валов совпали с метками на кожухе.
• Поставить натяжной ролик, удерживая пружину – можно использовать длинную отвертку, необходимое натяжение ремня определится само за счет действия пружины.
• Закрутить болт регулировки натяжного ролика, потом основной болт, чтобы натянуть ремень.
• Разместить шкив коленвала и затянуть крепление.
• Повернуть коленвал на 2 оборота и проверить, совпали ли метки.
• Собрать все оставшиеся детали. Чтобы затянуть болт коленвала, необходимо использовать молоток или гайковерт – крепеж закручивается против часовой стрелки!

Теперь вы знаете, как поменять ремень ГРМ самостоятельно. Ниже даны полезные советы и инструкция по установке и проверке меток.

• Процедура проводится только на холодном моторе.
• После снятия ремня поворачивать валы запрещено!
• Если замена осуществляется после 50 тыс.км пробега, следует также заменить приводные ремни.
• Одновременно удобно менять свечи, масляный фильтр и масло – так не придется несколько раз разбирать и собирать автомобиль.

Метки ГРМ Хендай Акцент 16 клапанов

Больше всего проблем возникает с правильным выставлением меток. Фактически, чтобы сделать все правильно, необходимо сначала снять нижний шкив, затем ослабить натяжной, демонтировать ремень, выставить метки и собрать механизм. Далее, для проверки, нужно прокрутить валы несколько раз и посмотреть, совпадают ли метки. В результате прокрутки валов происходит натяжка ремня.

Проверка меток:

Снять верхнюю боковую крышку и выставить метку на шкиве распредвала.

Метка на шкиве коленвала…

должна сопоставиться с «Т» на крышке.

Что делать, если после замены появился шум?

Иногда после замены ремня в районе ГРМ может появиться шум или свист. Чаще этот звук появляется при запуске двигателя на холодную, и после прогрева он пропадает. Наиболее вероятной причиной появления шума является:

Износ компонентов системы ГРМ (если не были заменены ролики)

Замена ремня ГРМ на Акценте 16-клапанов не отличается от замены ГРМ на большинстве других легковых автомобилей с ременным приводом. В процессе работ необходимо будет снять, а в ряде случаев и заменить, еще три приводных ремня – генератора, кондиционера и ГУРа. Также при замене ремня ГРМ рекомендуется сразу менять ролики механизма.

Ремень ГРМ – важнейший элемент газораспределительного комплекса автомобиля. Именно он отвечает за согласование основных рабочих параметров коленвала и системы, отвечающей за впрыск топлива и выпуск отработанных газов. Функционируя в достаточно сложных условиях, данный агрегат требует к себе повышенного внимания и периодического осмотра, а в некоторых случаях и замены. Именно о ней и пойдёт речь в этой статье.

Снятие, дефектовка и установка распределительных валов двигателя

Все работы по снятию и установке распределительных валов двигателя подробно описаны в процессе замены прокладки головки блока цилиндров (см. «Замена прокладки головки блока цилиндров двигателя мод. G4EC»).

После снятия распределительного вала необходимо выполнить следующие операции.

1. Измерьте микрометром диаметр каждой опорной шейки подшипников распределительного вала. Шейки измеряйте в нескольких точках как по диаметру, так и по длине, это позволит определить овальность и конусность, если они есть. Если диаметр любой шейки меньше номинального значения, замените распределительный вал.

Номинальный диаметр опорной шейки подшипников распределительного вала 27 мм.

2. Проверьте кулачки распределительного вала на наличие повреждений. Измерьте микрометром высоту кулачков распределительного вала. В случае их износа или повреждения замените распределительный вал.

Номинальная высота кулачков распределительных валов:

Минимально допустимая высота кулачков распределительного вала:

3. Проверьте поверхность кулачков на наличие чрезмерного износа или повреждений, в случае необходимости замените распределительный вал.

Шлифовка кулачков распределительного вала для устранения ступенчатого износа запрещена, так как при изменении размера профиля кулачков будут нарушены фазы газораспределения.

4. Проверьте зазор в подшипниках распределительного вала, его номинальное значение составляет 0,035–0,072 мм.

5. Проверьте каждый подшипник на наличие повреждений. Если поверхность подшипника чрезмерно повреждена, замените головку блока цилиндров или крышку подшипника распределительного вала.

6. Проверьте поверхность распределительного вала, контактирующую с рабочей кромкой сальника. Если она изношена, замените распределительный вал.

7. Проверьте втулки и пластины цепи привода газораспределительного механизма впускных клапанов на наличие износа и при необходимости замените цепь.

8. Установите цепь привода газораспределительного механизма впускных клапанов на звездочки впускного и выпускного распределительных валов. При этом…

9. …метка на звездочке распределительного вала впускных клапанов…

10. …и метка на звездочке распределительного вала выпускных клапанов должны быть направлены в противоположные стороны.

11. Смажьте тонким слоем моторного масла шейки и кулачки распределительных валов и установите их в головку блока цилиндров.

12. Установите крышки подшипников распределительного вала в соответствии с их нумерацией и маркировкой.

Так выглядят метки на крышках распределительных валов, предназначенные для идентификации места их установки: 1 – латинская буква, обозначающая распределительный вал, к которому крепится крышка («I» – распределительный вал впускных клапанов, «Е» – распределительный вал выпускных клапанов); 2 – номер крышки подшипника; 3 – стрелка, направленная в сторону ремня привода газораспределительного механизма.

13. Поворачивая за один прием на 1/4 оборота, вверните болты крепления крышек и затяните их моментом 12–14 Н·м.

14. Установите зубчатый шкив распределительного вала и закрепите болтом, затянув его моментом 80–100 Н·м.

15. Установите детали в порядке, обратном снятию.

Чем грозит обрыв ремня?

Несвоевременная замена ремня ГРМ может обернуться плачевно для владельца автомобиля. Это один из самых важных механизмов двигателя и следить за ним нужно постоянно. Не в каждом двигателе используются поршни со специальными выемками, которые называются циклевками. Они служат для одной цели.

При обрыве ремня клапаны переходят в открытое состояние, следовательно, работа всех цилиндров нарушается. Коленчатый вал же в этот момент продолжает двигаться по инерции, в результате чего совершается сильнейший удар поршней о клапаны. Итог не очень хороший, так как ножки клапанов просто гнутся.

Если зайти в магазин и посмотреть на стоимость комплекта клапанов, то окажется, что цена в несколько раз больше, нежели у ремня ГРМ и пары роликов. Поэтому стоит задуматься о том, чем вы рискуете, когда испытываете судьбу, меняя ремень газораспределительного узла несвоевременно. А прибавьте ко всему еще стоимость работы по установке и притирке клапанов.

В домашних условиях сделать это весьма затруднительно. Но это еще не худший вариант развития событий. Гораздо хуже, когда несвоевременная замена ремня ГРМ приводит не только к сгибанию клапанов, но и к образованию микротрещин в корпусе ГБЦ. А это намного серьезнее, так как работа двигателя будет полностью нарушена, он начнет «троить». И ремонт головки блока выльется в большую сумму, даже если сравнивать с установкой и притиркой клапанов.

Но ГБЦ обычно не восстанавливают, а меняют на новую. Если же взглянуть на ее стоимость, то окажется, что она может составить не один десяток тысяч рублей, а два и более. Поэтому при эксплуатации автомобиля внимательно следите за состоянием ремня ГРМ, натяжного и опорного роликов, жидкостного насоса.

Ремень ГРМ – важнейший элемент газораспределительного комплекса автомобиля. Именно он отвечает за согласование основных рабочих параметров коленвала и системы, отвечающей за впрыск топлива и выпуск отработанных газов. Функционируя в достаточно сложных условиях, данный агрегат требует к себе повышенного внимания и периодического осмотра, а в некоторых случаях и замены. Именно о ней и пойдёт речь в этой статье.

Hyundai Accent ***DØBRØ*** › Бортжурнал › меняем ГРМ, ролики и ремни сами

Ремень менялся у меня на машине-вопрос когда и на какие запчасти. Решил сменить что бы душенька спокойна была.

ну в общем. долго я парился с экзистом, но я получил все заказы.ну я думал что все заказал, но фига там.

Договорился с Evgen-P в субботу в ночь менять грм, но получилось словиться раньше, около 5 мы уже были у Женька в гараже.Пробег ровно 87052 был

загнал машинку и стали ждать пока движка остынет.Вытащил я все из салона и начали пока осматривать.Ролик-натяжитель грм имел люфт — поржали, тип норм. ахахахРемни осмотрели-все гуд.

Машинка как раз остыла и мы полезли. Я распечатал 2-3 инструкции по замене ремня (букваря-то нет), но Evgen-P сказал — нахрен, давай так разбирать, а не получится-почитаем

Скинули защиту, ослабили генератор, сняли ремень гены-помпы, потом кондейный, потом скинули шкив коленвала и сняли его, открутили до конца пластик, открутили 4 болтика шкива помпы и сняли шкив, вытищили нижнюю часть пластика кожухи грм.

ВЫСТАВИЛИ МЕТКИ.распредвал: на шестерни распредвала есть синяя метка прям где зубья, ставим вертикально (как проверить — берем маааленький фонарь, тип как на ключах брелок и светим в дырдочку в звезде распредвала (рисунок — А) . Эта точка должна быть напротив КРАСНОЙ точки.)

Коренвал: шкив то мы сняли и как в инструкции написано уже не получится выставить подумали Вы?))) все просто. в отливке блока есть пимпочка-штурек-отросток-в общем херня (на рис. позиция 15 ), на шестерни коленвала где субчики есть выемка-полудырка — как хотите, вот они должны совпасть (на рис. позиция 16). Если вы не дурак все увидите сразу и поймете.

Снимаем паразитку, снимаем ролик натяжителя — не теряем пружинку и втулочку.Ставим новую паразитку (обычный ролик)

Берем новый ремень. смотрим на него и вижим желтую надпись и стрелки — это направление вращения ремня! (на оригинальном ремне только).Стрелочки ставим в сторону радиатора. Тоесть — вы стоите у правого переднего колеса по ходу движения авто. Смотрите на шестерню распредвала. Шестерня будет вращаться ПО ЧАСОВОЙ стрелке.Накидываем ремень на шестерню распредвала и прокидываем его внизТеперь небольшой гемор номер №1.Установка ролика натяжки.Гемор в пружинке.

Я делал так:взял ролик — не прикручивая нигде его как бы натянул (на всю его поджал к шестерни коленвала)Взял пружинку уже со втулкой и болтом и завел край пружинки со стороны ролика (на рис. позиция 4), начать чуть прикручивать, потом взял отвертку и завел другой конец пружинки (на рис. позиция 1) — не вынимая отвертку затянул болт не до конца.Так же отверткой как-то отвел ролик на всю и затянул нятяжной болт.

Ставим ремень. при установке ремня будьте осторожны. На шестерни распредвала ремень уже стоит, протянут через паразитку и спущен вниз к шестерни коленвала. Нам надо натянуть ремень на шестерню коленвала. Сильно Ремень не тяните, дабы не провернуть распредвал.Натянули на все шестерни и ролики? ПРОВЕРЬТЕ МЕТКИ.потом ослабьте болт натяжки ролика-он сам подожмется как ему надо и затяните все 2 болта на ролике.

Ключем на 17 вручную мы 3 раза провернули распредвал — все вроде бы хорошо.

Запуск. Долго очковал но все же повернул ключ и вуаля-все гуд — сразу заглушил.

Теперь собираем все обратно.

Гемор номер 2.Те самые 4 болта шкива помпы — ну сука нереально попасть и так и эдак. в итоге Evgen-P решил сменить меня в этом нелегком и неудобном деле и туууут…

ВЫРУБАЕТСЯ СВЕТ. ПРОСТО СВЕТ В ГАРАЖАХ ДО 8! тупизм. отключили в пол 9.

остальное расписывать нет смысла ибо все с фонарями собирали.Хотя…

я прощелкал и не заказал новый ремень на помпу-гену. исправим.Менять уже понял как.
