Маслосъемные кольца и колпачки

Как самому изготовить приспособления

Пользоваться специальным приспособлением удобно, так как нет необходимости его держать руками, оно удерживает пружины сжатыми при помощи болта. Если нет такого приспособления, можно изготовить его своими руками.Для этого достаточно иметь два стальных квадратных прутка 10х10 мм, длиной 300 мм. Их нужно скрепить в трех точках, по концам и посередине, таким образом, чтобы между ними, на подобии рельсов, оставался промежуток 12 мм, тогда цена будет значительно дешевле.
Итак:

• Крепить можно любым способом; болтами, хомутами, сваркой, в местах крепления между прутками нужно поместить металлические пластинки толщиной 12 мм., которые и обеспечат необходимый зазор между прутами.
• В зазор будет входить шток клапана при отжиме пружин. Для установки клапанов, вместо оправки, можно использовать стальную трубку длиной 120 мм, с внутренним диаметром 14 мм, и медную шайбу с отверстием, подобранным по ободу колпачка.

Предварительная подготовка

Перед началом работ желательно посмотреть видео, замена маслосъемных колпачков ВАЗ 2106, однозначно нужно тщательно вытереть поверхность верхней части блока и крышку головки.
Для удобства нужно снять корпус воздушного фильтра. Карбюратор закрыть пленкой или тканью от попадания грязи за время работы. Выкрутить свечи, снять крышку с прокладкой.

• Установить четвертый цилиндр в верхнюю мертвую точки при такте сжатия. Для этого коленчатый вал вращается до положения, при котором впускной и выпускной клапана четвертого цилиндра, остаются в закрытом состоянии до и после прохождения поршнем ВМТ.
  Это определяется по зазору клапана с коромыслом.
• Положение поршня определяется замером любым стержнем через свечное отверстие. Проверить совпадение меток на звездочке и корпусе.

Проверка совпадения меток

• Отверткой разогнуть стопорную шайбу, накидным ключом17 мм. освободить, но не откручивать, гайку крепления звездочки к распределительному валу.
• Накидным ключом13 ммоткрутить на два оборота колпачковую гайку фиксации натяжного устройства.
• Максимально освободить цепь.
• Открутить полностью гайку, аккуратно снять звездочку с оси распределительного вала.
• Чтобы цепь не упала со звездочки, нужно ее обвязать проволокой и вместе со звездочкой подвесить на краю блока цилиндров.

Последовательность разборки

Итак:

• Открутить девять гаек, удерживающих корпус распределительного вала, и снять его вместе с валом.
• Отверткой приподнять прижимную пружину, с небольшим усилием вытащить нажимной рычаг, пружину выдвинуть из-под стопора и выбрать наружу.
• Через свечное отверстие между днищем поршня и клапаном плотно вставляется мягкая проволока, чтобы клапан не падал при отжимании пружин. Чем выше будет часть штока, в которую вставляются фиксирующие сухарики, тем меньше нужно будет отжимать пружины для их установки.

• На ближайшую к клапану шпильку крепления корпуса распределительного вала, как на фото накручивается гайка, за которую захватом цепляется специальный съемник или конец самодельного приспособления. Оно с двух сторон охватывает шпильку, упирается в нижнюю плоскость гайки и ложится на верхнюю тарелку пружин.
• Шток клапана с сухариками пропускаются между прутками приспособления.

Отжимание пружин и снятие пинцетом сухариков

Нажимаем на рычаг, пружины сжимаются, тарелка с сухариками уходит вниз, сухарики попадают в зону более узкой части штока, и получают возможность выйти из отверстия тарелки. Нужно пинцетом или плоскогубцами их выбрать.

Приспособление освобождается и последовательно снимаются:

• тарелка;
• наружная пружина;
• внутренняя пружина;
• нижняя шайба внутренней пружины;
• шайба наружной пружины.

Чтобы снять нижние шайбы, нужно их поддеть отверткой.

• Плоскогубцами захватывается колпачок, покачивая, поднимается по штоку клапана.
• Затем устанавливается новый маслосъемный колпачок, и клапан собирается в обратной последовательности.
• Последовательно разбираются и собираются с новыми колпачками клапана четвертого и первого цилиндров.
• После этого, придерживая звездочку, поворачивается коленчатый вал до перехода в ВМТ поршней второго и третьего цилиндров. Последовательно на их клапанах производятся аналогичные работы.
  Можно считать, замена масляных колпачков на ВАЗ 2106 произведена.

Замена маслосъемных колпачков без снятия головки своими руками

В качестве примера возьмем автомобиль ВАЗ. Давайте посмотрим, как меняются маслосъемные колпачки 2109.

По теме: Как уменьшить расход топлива: способы экономии и проверенные советы

Первым делом снимите крышку головки. Далее проверните коленчатый вал.

Крутите его до тех пор, пока не совместятся отметки на звездочке вала с отметкой на подшипнике. Далее демонтируйте корпус подшипника и распредвал. Сейчас можно выполнить фиксацию цепи и звездочки. Теперь отсоедините провода от свечей и выверните свечи.

Хорошо прижмите пружины и снимайте рычаг привода клапанов.

Выверните регулировочный винт, а на его место вкрутите инструмент для снятия пружин. В отверстие, где была свеча, вставляйте подготовленный оловянный пруток. Это делается для того, чтобы закрыть клапан. Осталось освободить сухари при помощи специнструмента.

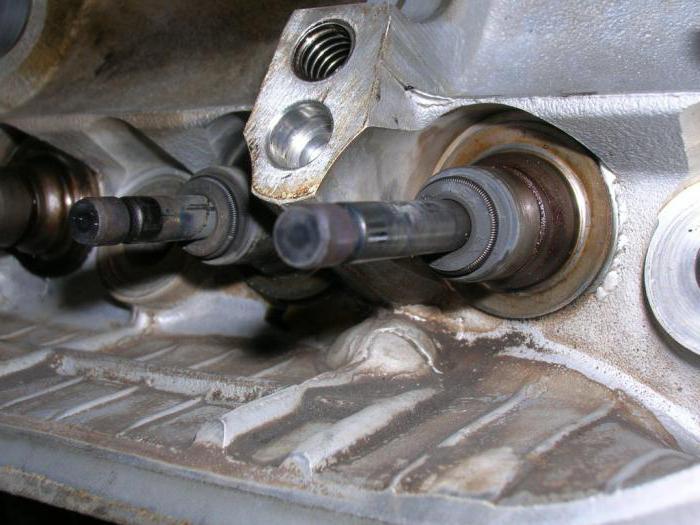

Теперь вы сможете увидеть сальники. Чтобы понять, сколько маслосъемных колпачков менять, нужно предварительно оценить их состояние. Но рекомендуется менять все и сразу. Чтобы выполнить замену, понадобится цанговой зажим. Так, при помощи нескольких легких ударов можно снять маслосъемные колпачки. Не нужно пользоваться для процесса выпрессовки различными отвертками или другим неподходящим инструментом.

Сейчас вам остается надеть новую деталь на клапан

Делайте это очень осторожно. Внутреннюю поверхность сальника можно смазать

Так деталь пойдет легче. Для окончательной запрессовки легко постучите по корпусу.

Как видите, несложно выполнить такую операцию, как замена маслосъемных колпачков. Цена такой услуги на СТО бывает заоблачной, поэтому вы не только приобретете опыт в ремонте авто, но и сэкономите свои деньги.

Маслосъемные колпачки, признаки износа

Опытный автовладелец может предположить старение или износ маслосъемных колпачков в случае появления следующих признаков:

1. Увеличение потребления масла.
2. Появление нагара на свечах зажигания.
3. Появление синего либо сизого дыма из выхлопной трубы.

Заметив подобные тревожные признаки, автолюбитель должен осмотреть газораспределительный механизм, маслосъемные колпачки и клапана, и, если его домыслы оправдались, незамедлительно заменить испорченные детали, не дожидаясь возникновения более серьезных последствий.

К серьезным последствиям поступления смазки внутрь камеры сгорания можно отнести:

1. Снижение мощности силового агрегата.
2. Плохое закрытие клапанов.
3. Падение компрессии.
4. Появление нагара в цилиндрах и на поршнях.
5. Холостой ход автомобиля начинает сбоить.

Нагар на агрегатах и механизмах транспортного средства ускоряет их износ, что может повлечь за собой преждевременный капитальный ремонт мотора, поэтому не следует тянуть с заменой маслосъемных колпачков, если они износились.

При падении компрессии двигателя, нестабильном холостом ходе и потере динамики ускорения необходима диагностика автомобиля. Одна из причин — износ маслосъёмных колпачков. Решать Вам: провести работы на станции технического обслуживания или заменить сальники клапанов самостоятельно.

Замена маслосъемных колпачков без снятия головки

Замена маслосъемных колпачков начинается с того, что нужно дать время двигателю остыть, а маслу стечь в поддон. Как только, двигатель остынет можно начинать снятие крышки клапанов. Снимая крышку ГРМ, постарайтесь не повредить ее прокладку. Для этого не подковыривайте ее отверткой, если она не снимается, а лучше ударьте по ней ладонью сбоку. Замена маслосъемных колпачков дизеля не отличается от той же операции на бензиновом моторе.

Назначение маслосъемных колпачков

Так как смазка газораспределительного механизма ― комбинированная (шейки распредвала смазываются под давлением, а остальные узлы и детали ― разбрызгиванием), в верхней части головки, в то время когда работает двигатель, скапливается много масла, которое даже закрывает верхней край направляющих клапанов. Поэтому через зазор между клапанами и направляющими масло, не будь маслосъемных колпачков, в большом количестве протекало бы в камеру сгорания по штокам клапанов. От воздействия высокой температуры головки резина сальников становится твердой, а их рабочие кромки со временем перестают плотно охватывать штоки клапанов и начинают пропускать масло.

Когда двигатель работает, выпускной клапан имеет высокую температуру. Поэтому масло, попадающее на его рабочую фаску, сгорает, и нагар от него создает условия для прогорания клапана (при откалывании частицы шлака в образовавшуюся неплотность сопряжения клапана и седла устремляются раскаленные выхлопные газы и клапан, иногда вместе с седлом прогорает). Впускной клапан имеет меньшую рабочую температуру, масло на нем не горит, а стекает с него в цилиндр. Поэтому впускной клапан никогда не прогорает.

Замена сальников клапанов

Процесс замены маслосъёмных колпачков требует наличия специального инструмента. В том числе:

• специальный съёмник для колпачков;
• рассухариватель клапанов;
• магнитная «указка» (для вынимания «сухарей» – крепёжных элементов тарелки клапана, в которую упирается клапанная пружина);
• тонкая оправка (для запрессовки новых колпачков).

Кроме того, да начала работ следует подготовить комплект новых колпачков (по числу клапанов для конкретного двигателя), новую прокладку клапанной крышки, герметик и обтирочную ветошь.

Последовательность замены маслосъёмных колпачков может отличаться для двигателей различных конструкций.

Но принципиально алгоритм проведения работ остаётся неизменным:

отсоединить все трубки/подводящие шланги, идущие к клапанной крышке;
открутить соединительные болты и снять клапанную крышку;
ослабить болты крепления и снять распределительный вал (для двигателей с непосредственным приводом клапанов), для моторов прежних лет выпуска снимать распредвал не требуется – необходимо снятии коромысел/рычагов привода клапана);
замена колпачков начинается с 1-го цилиндра (необходимо выставить поршень слегка не доходя ВМТ);
вынимается толкатель клапана с регулировочными шайбами;
на головке блока устанавливается приспособление («рассухариватель»);
в свечной колодец вкручивается специальное приспособление для подачи сжатого воздуха (чтобы клапан не упирался в поршень);
лёгким нажатием на рассухариватель сжимается пружина клапана и вынимаются сухари (по два на клапан!), крепящие тарелку клапана к его стержню;
вынимается клапанная пружина (вместе с тарелкой клапана);
вынимается старый маслоотражательный колпачок – и устанавливается новый;
втулку клапана легко повредить – работы следует выполнять осторожно!
с помощью цилиндрической тонкой оправки новый колпачок следует плотно посадить на место (лёгким постукиванием по оправке);
сборка клапанного механизма осуществляется в обратном порядке (устанавливается пружина с тарелкой, сжимается рассухаривателем, устанавливаются сухари);
следующий этап замены сальников клапанов – переход к другому цилиндру, где поршень находится чуть не доходя ВМТ (например, для четырёхцилиндрового двигателя с порядком работы 1-3-4-2 вслед за первым цилиндром замену сальников логично проводить в четвёртом);
после смены всех колпачков возвращаются на место распределительный вал, и закрепляется болтами
устанавливается на место клапанная крышка с прокладкой.

Функции колпачков

Колпачки, как неотъемлемая часть двигателя автомобиля, предназначены для предотвращения проникновения избытков масла в зазор, который формируется направляющими втулками и стержнями клапанов. Для маслосъёмных колпачков применяется специальный вид резины при их изготовлении. Постепенно, по мере эксплуатации транспортного средства, этот материал может деформироваться и разрушаться. Но в основном происходит нарушение его эластичности. По причине утраты изначальных свойств колпачки не справляются со своими функциями, масло попадает в большем количестве, чем требуется. От этого растёт расход масла. Если говорить про дым синего оттенка, то это признак процессов горения, происходящих в двигателе.

Чтобы решить проблему возникшей неисправности маслосъёмных колпачков, можно пойти двумя путями:

1. Поменять колпачки на новые. Несмотря на кажущуюся элементарность этих компонентов, заменять МСК достаточно сложно. В автосервисе потребуют больших денег, а для самостоятельной замены не у всех есть достаточно опыта, навыков, инструментов и элементарно свободного времени.
2. Использовать специальные присадки. Это хорошее средство для восстановления эластичности колпачков. Особый состав присадки позволяет вернуть прежние характеристики изделиям из резины, тем самым позволив им эффективно выполнять свои функции.

Если вы решили остановиться на присадках, тогда обязательно более детально рассмотрите вопрос их применения и актуальности использования при проблемах с маслосъёмными колпачками.

Когда они помогут

Согласитесь, что вокруг автомобильных присадок ходит много слухов и споров, мнения расходятся, а иногда бывают совершенно противоположными. Потому нужно понять, как помогают добавки для МСК, и стоит ли их вообще использовать. Объективно у такой автомобильной химии есть свои положительные и отрицательные стороны. Но результат применения напрямую зависит от грамотности самого автовладельца, его внимательности и выполнения всех предписаний производителя тех самых присадок.

Если вы относитесь к числу автомобилистов, которые не экономят на фирменных смазочных материалах, покупают только наиболее подходящие масла для своего транспортного средства, это абсолютно верный подход. Дело всё в том, что такие масла уже с завода поставляются с добавлением всех необходимых присадок.

Доливая в них дополнительные присадки, вы меняете свойства, характеристики и возможности смазочных материалов. Далеко не всегда это идёт на пользу автомобилю. В идеале производители масел должны указывать в составе, какие именно присадки и в каком количестве они добавили в моторную или трансмиссионную жидкость. Но пока что таких требований нет.

В реальных условиях использование добавок оправдывает себя только в тех ситуациях, если резиновые уплотнители, которыми как раз и выступают колпачки, имеют незначительные дефекты или повреждения. То есть когда через них проходят не капли масла, а целые струйки, ждать чуда от присадки не стоит. Она не поможет. Потому рассчитывать на всесильность автохимии нельзя.

Принцип функционирования добавок для маслосъёмных колпачков сводится к тому, что автохимия размягчает резиновые изделия, они набухают, восстанавливают свою геометрию и не позволяют проникать сквозь себя лишнему количеству смазочного материала. Если колпачок треснул, частично развалился, то присадка вам не нужна. Вы только зря потратите деньги, на которые лучше обратиться в хороший автосервис для полной замены МСК. А реальная польза достигается за счёт заливки присадки в масло тогда, когда колпачки только начали постепенно изнашиваться, но не привели к серьёзным изменениям в работе двигателя. Их применяют при незначительных деформациях или в качестве средства для профилактики.

Замена колец и маслосъемных колпачков

Замена колец

Если вы точно определили, что требуется ремонт двигателя, то следует приступить к последующим действиям.

Для выполнения работы вам потребуется немало приспособлений и ключей. Перед тем как разбирать авто, проедьте сразу на яму. Много работы у вас будет именно из положения под машиной.

Последовательность разборки:

1. Открываете капот.
2. Снимаете провода, подходящие к ГБЦ.
3. Снимаете крышку ГБЦ.
4. Затем снимаете саму головку блока цилиндров (ГБЦ).
5. Снизу двигателя (под автомобилем) сливаете масло.
6. Откручиваете и снимаете поддон.

7. Затем снимаете крышки шатунов.

8. Со стороны снятой ГБЦ вынимаете поршни из основы.

Дальше вам предстоит снять старые кольца с поршней, после чего поршни можно поместить в солярку на сутки. Когда нагар практически очистится, вам следует подготовить посадочные места колец. Их можно почистить с помощью цыганской иголки.

После очистки деталей от нагара приходит время ставить кольца. Выполнять это нужно аккуратно, во избежание их поломки. Сразу ставятся маслосъёмные, затем уже компрессионные.

Схема установки поршневых колец

Подробнее о процессе замены поршневых колец смотрите с этих видео:

https://youtube.com/watch?v=lmP2TSe03bY

После замены колец действуем в обратной последовательности относительно разборки. Закрутив поддон, переходите к верхней части двигателя.

Замена маслосъемных колпачков

Отвечают они за снятие излишков масла с клапанов. Колпачки можно заменить после того, когда поставите головку.

Маслосъемный колпачок

Действия следующие:

1. Прокручиваем коленчатый вал до верхней мертвой точки (на нужные клапана);
2. Снимаем коромысло;
3. Рассухариваем;
4. Снимаем и заменяем колпачок.

Инструкцию по замене маслосъемных колпачков можете посмотреть в видео:

После замены колпачков устанавливаем все последующие комплектующие головки блока цилиндров, регулируем клапана и практически вся работа сделана. Последними действиями будут — установка крышки клапанов и подключение проводки к свечам.

Но не спешите заводить двигатель — не забудьте, что сначала требуется залить масло, установив предварительно новый масляный фильтр. Самое популярное и практичное масло, как считают многие автолюбители — 10w40.

После всех действий автомобиль готов к работе. Заводим и прогреваем на холостом ходу до температуры охлаждающей жидкости в 90°, затем глушим и даем остыть. Так повторите раз пять. После этого можете пробовать выезжать, не превышая 2500 оборотов. Поездите хотя бы 500 км в таком режиме, чтобы детали притерлись.

С данным процессом может справиться любой автолюбитель при наличии специальных ключей и знания устройства своей машины. Во избежание быстрого износа колец требуется следить за своевременной заменой смазки, избегать перегрева двигателя. Но следует отметить, что и кратковременные поездки, когда агрегат не прогревается до рабочей температуры, тоже пагубно влияют на поршневую группу, накапливая нагар. Также старайтесь не покупать запчасти неизвестных производителей и явно плохого качества — следует отдавать предпочтение оригинальным деталям от проверенных производителей.

Восстановление эластичности маслосьемных колпачков

Инфо Размягчить их конечно наверное можно ,но мое ИМХО им тогда сразу прийдет трындец!

Нету � 11.05.2006 07:52 #4 афтор жжот!

Единственная ошибка — не исправлять своих прошлых ошибок… 11.05.2006 08:25 #5 до 0,5 литра на тысячу -колпачки. если больше то гготовся к замене колец.размягчать колпачки — глупость. vista zzv50 99г. На собственном опыте убедился, они работают, ну хотя бы ваз-2105 пробег 150000 вскрыли движок (по дури думал пора ремонт делать) после замеров потребовалось только заменить кольца кольца и всё.

Рекомендуем прочесть: База гу фмс россии

Тазик так и ушёл к другому владельцу. При этом ни разу маслосъёмные не менялись ни на одной из машин, масло двигатели не жрали.

Масло Shell Full Synthetic на всех машинах теперь и на 308.Остальное всё бредни про не работающие присадки. Чтобы узнать надо самому по пробовать а не писать чужие мненияи и бредни!

mich67МодераторВозраст: 50Зарегистрирован:

Принцип действия присадок

К слову сказать, специальные добавки масло помогают на только при проблемах, связанных в маслосъемными колпачками. Этот же вид добавки воздействует на эластичность прокладок, сальников и других уплотнителей, выполненных из прорезиненного вещества. Главная задача такой присадки – увеличить срок эксплуатации прокладок, размягчить их, а значит, вернуть им возможность выполнять свою функцию по уплотнению деталей. Причем добавка в масло воздействует даже на очень загрубевшие и сильно подвергшиеся износу уплотнители.

Герметизирующая присадка

Но и это еще не все: присадки для восстановления маслосъемных колпачков помогают произвести очищение мягкого свойства в каналах и системе смазки, что, безусловно, улучшает работу двигателя. В результате такого действия нейтрализуется нагар, исчезают шлакообразования, удаляются продукты окисления.

Все эти улучшения не могут не радовать автолюбителей, которые следят за состоянием своей машины и дорожат ее техническими характеристиками. Одна присадка способна выполнить задачу по восстановлению целого блока механизмов, действие которого гарантирует долгую эксплуатацию автомобиля. Вернуться к содержанию

Замена

Замена маслосъемных колпачков своими руками:

• Снимете крышку ГРМ.
• Выставьте коленчатый и распределительный валы по меткам. Поставьте на деталях соответствующие маркировки, чтобы не было трудностей с их выставлением после ремонта. Запишете расположение снимаемых патрубков и разъемов.
• Снимая распредвал, ослабьте натяжитель его привода.

Приспособа для рассухаривания клапанов. На фото процесс снятия сухариков

Если привод цепной ― отверните шестерню привода, и снимите ее с распредвала. Чтобы не потерять, лучше выньте шпонку из паза вала и приберите ее. Если привод ременный, то проще снять ремень с шестерни.

• Отверните крепление постели распредвала и снимите его с головки. Размер ключей определите самостоятельно. Пока распредвал будет снят проверьте его на предмет износа шеек и кулачков.
• Демонтируйте толкатели клапанов: в зависимости от конструкции, снимите коромысла либо выньте стаканы с гидрокомпенсаторами.
• Так как поршни I и IV цилиндров у вас уже стоят в ВМТ, замену лучше начать с краев. Потому что для рассухаривания клапана нужно, чтобы он во что-то упирался в нашем случае это будет днище поршня.
• На некоторых моделях впускной коллектор мешает настолько сильно, что рассухариватель приходится укорачивать. Так как это проще чем снять коллектор. Правильное приспособление для снятия колпачков

  Возьмите рассухариватель. Его кронштейн, который крепится ближе к краю рычага зафиксируйте на шпильке крепления постели, а прикрепленный ближе к середине поставьте кольцом на тарелку, накрывающую клапанные пружины. Одной рукой нажмите на рычаг рассухаривателя, чтобы клапанные пружины сжались, а тарелка опустилась вниз по штоку, а другой рукой возьмите пинцет и выньте им сухари из тарелки.

• Уберите рассухариватель в сторону, снимите со штока обе пружины и тарелку.
• Закрепите цанговый зажим съемника на колпачке. Перемещая грузик вверх по штоку съемника, ударьте им по верхнему упору ― снятие негодного колпачка выполнено.
• Если у вас есть оправка, стоит воспользоваться ей. В случае ее отсутствия, для колпачков на клапаны с диаметром штока 8 мм она может быть заменена торцевым ключом-трубкой на 10. Если же диаметр штоков 6 мм, то подойдет ключ-трубка на 8. Сальники клапанов должны быть сделаны из фтористой резины (так называемый сосав FRM).

Процесс установки

• Снимите пружинки с сальников.
• Вставьте сальник в оправку, капните капельку масла на шток клапана.
• Наденьте сальник вместе с оправкой на шток клапана сдвиньте его вниз до посадочного выступа направляющей. Легкими ударами молотка по оправке напрессуйте его на посадочное место.
• Не забудьте перед сборкой надеть пружинки на установленные колпачки.
• После это установите комплектующие клапанов и засухарьте способ, который использовали для снятия сухариков.
• Повторите эту последовательность столько раз сколько нужно и замена колпачков своими руками будет сделана.
• Соберите разобранные узлы в обратной к снятию последовательности. Если в вашем моторе не применяются гидрокомпенсаторы, отрегулируйте клапана.

Теперь вы знаете, как поменять маслосъемные колпачки своими руками. Сколько бы вы не совершали все процедуры до этого, соблюдайте придельную внимательность.

В двигателях внутреннего сгорания смазка является комбинированной, то есть, масло попадает на шейки распределительного вала под давлением, а остальные детали этой конструкции смазываются разбрызгиванием.

Когда двигатель работает, в верхней части головки блока цилиндров моторное масло собирается в таком количестве, что даже покрывает верх направляющих клапанов.

Функция маслосъемных колпачков в том, что они не дают стекать накопившемуся вверху головки маслу по штокам клапанов. Если колпачки изношены, то масло стекает по калапанам прямо в рабочие камеры сгорания цилиндров, отсюда и густой дым из глушителя.

Износ колпачков происходит постепенно. Из-за высокой температуры двигателя, резиновые колпачки со временем не плотно прилегают к стенкам клапанных штоков и масло начинает стекать вниз.

Какие клапаны прогорают?

Выпускной клапан работает в более высокой температуре. Поэтому, при изношенном маслосъемном колпачке, масло стекает на фаску шляпки клапана и при высокой температуре оно сгорает, образуя нагар на шляпке клапана. Потом этот нагар отлетает и иногда дырявится или откалывается по краям шляпка клапана.

Что касается впускных клапанов, то, даже если колпачки не держат масло, оно без последствий для клапанов просто стекает в цилиндр. Температура работы впускных клапанов не такая высокая, поэтому впускные клапана не сгорают.

Маслосъемные колпачки двигателя ВАЗ 2106

Маслосъемные колпачки или сальники клапанов, прежде всего, препятствуют попаданию лишнего масла в мотор. Деталь изготавливается из резины специального состава, которая со временем изнашивается, что приводит к пропусканию смазки. В результате расход масла увеличивается. Поэтому стоит более подробно разобраться, что же представляет собой эта деталь, как и когда производить её замену на ВАЗ 2106.

Для чего нужны

Конструкция силового агрегата имеет впускные и выпускные клапаны. Шток клапана постоянно контактирует с распредвалом, что приводит к образованию маслянистого тумана. Обратная часть впускного клапана расположена в зоне постоянного присутствия мелких капель топлива либо в области горячих выхлопных газов, что характерно для выпускного клапана. Правильная работа распредвала невозможна без смазки, но её попадание внутрь цилиндров является нежелательным процессом. При возвратно-поступательном движении клапана, масло с его штока снимается юбкой сальника.

Признаки износа

Во время работы двигателя клапаны подвергаются постоянному трению, а также агрессивному воздействию смазки и выхлопных газов. Это приводит к тому, что резина, из которой изготовлена трущаяся часть сальника, твердеет, рабочие кромки колпачка изнашиваются. Несмотря на высокое качество материала, деталь со временем приходится менять. Для того чтобы продлить срок службы колпачков, необходимо использовать качественное моторное масло.

О том, что сальники пришли в негодность и их пора менять, свидетельствуют характерные признаки:

• из глушителя появляется сизый дым;
• расход моторного масла увеличивается;
• свечи зажигания покрываются нагаром.

Видео: признак износа маслосъёмных колпачков

Когда менять и на какие

Когда маслосъёмные колпачки не справляются с возлагаемой на них функцией, в цилиндр начинает просачиваться масло. Однако по указанным признакам нельзя быть полностью уверенным в износе рассматриваемой детали, поскольку смазка в камеру сгорания может попадать также при повреждении или износе поршневых колец. Чтобы определиться, что именно нуждается в замене — кольца или сальники, необходимо понаблюдать за выхлопом во время движения автомобиля. Если при торможении двигателем резко нажать на педаль газа и из системы выхлопа появится характерный сизый дым, то это будет свидетельствовать об износе маслосъемных колпачков. Такая же ситуация будет наблюдаться после длительной стоянки машины.

Появление дыма при описанных действиях можно объяснить следующим образом: когда нарушается герметичность между штоком клапана и направляющей втулкой, масло попадает в цилиндры из головки блока. При износе поршневых колец или их залегании, мотор будет вести себя несколько по-другому.

Если в силовом агрегате есть проблема с поршневыми кольцами, то дым из глушителя будет появляться при работе под нагрузкой, т. е. при движении автомобиля с грузом, динамичной езде. Косвенно определить износ колец можно по снижению мощности, увеличению расхода топлива и появлению проблем при запуске мотора.

Разобравшись, как выявить износ маслосъёмных колпачков, остаётся выяснить, какие комплектующие поставить на ВАЗ 2106. Сегодня на прилавках автомагазинов предлагаются детали от разных производителей. Поэтому у владельцев транспортных средств возникает вполне логичный вопрос, какому из них отдать предпочтение? Дело в том, что среди качественной продукции, есть множество подделок. Для «шестёрки» можно порекомендовать установку маслосъёмных колпачков от Elring, Victor Reinz, Corteco и SM.

Подробная инструкция по замене

Важно выполнять действия в определенном порядке:

Сначала нужно отсоединить АКБ, отключить электронный блок управления, чтобы убрать провод для доступа к подушке двигателя. Потом снять защитный кожух, а затем демонтировать ремень ГРМ. С помощью сжатого воздуха проверить натяжной и обводной ролик. При вращении они не должны шуршать. В противном случае их требуется заменить. Демонтировать площадку с натяжным роликом приводного ремня, заменить его. Дальше нужно открутить шестеренки распределительных валов. Делать это лучше вдвоем, поскольку одному требуется держать вал, а другому откручивать его. На следующем этапе можно уже открутить клапанные крышки, предварительно сняв шланг отвода картерных газов, датчик распределительного вала. Дальше нужно открутить постели валов, начиная от центра к периферии

При откручивании подобных соединений важно убедиться, чтобы торс ключа плотно упирался в болт. В противном случае можно его «слизать».
Аккуратно приподнимая, фомкой нужно приподнять постель вала, отделив от этого элемента герметик

Дальше нужно выкрутить свечи зажигания и гидравлические компенсаторы, подписать их, поскольку каждый из них приработался на своем месте. Извлекать эти элементы лучше с помощью магнита. Затем их рекомендуется вымыть с помощью жидкости для очистки тормозов, а затем вытереть насухо, подписать каждый гидрокомпенсатор. Вставить одну трубку внутрь свечного колодца, затянуть ее от руки. На фитинг со свободного конца надеть шланг от компрессора, провернуть мотор сжатым воздухом. С помощью специального инструмента «рассухаривателя» вытянуть пружину с крышкой, а затем щипцами достать маслосъемный колпачок. Установить новый сальник, придавив его подходящей трубкой, надеть на него пружину с крышкой, а затем пинцетом установить сухарь так, чтобы данный элемент встал в нужные пазы, фиксируя положение пружины. На последнем этапе остается сверху установить гидрокомпенсаторы. После произвести сборку в обратном порядке.

Таким образом, при наличии определенных навыков заменить колпачки можно без демонтажа головки блока цилиндров

Важно производить все действия аккуратно без чрезмерных усилий, придерживаясь правильной последовательности

Функции

Клапан – это довольно важная часть ГРМ. Верхние части деталей находятся в той области, где постоянно стоит туман из масла. Нижняя часть клапана расположена в том месте, где постоянно стоит плотная взвесь из мельчайших капель горючего.

Если клапан выпускной, то он находится в довольно агрессивной среде из очень горячих продуктов горения.

Для нормальной работы ГРМ нужно, чтобы туда поступала смазка. Однако очень нежелательно, чтобы масла поступали в цилиндры. Так, при движениях клапана смазка снимается так называемой защитной юбкой. Это и есть маслосъемный колпачок.

Производители автомобилей рекомендуют выполнять ремонт этих расходных материалов при снятой ГБЦ. Но замена маслосъемных колпачков без снятия головки тоже возможна.

Что такое поршневые кольца и какие они бывают

Для полноценной работы двигателей поршневые кольца просто необходимы. С их помощью мотор обретает нужную компрессию и определенную смазку в камере сгорания. А при их выработке значительно теряет свою мощность.

Кольца делятся на два вида:

• маслосъёмные;
• компрессионные.

Принцип работы поршневых колец

Поршневые кольца, относящиеся к виду маслосъёмных, служат для отведения излишков масла, смазывающего систему сквозь каналы, которые специально сделаны для этого и по которым смазка попадает в полость поршня с дальнейшим стеканием в картерный поддон.

Компрессионные кольца в свое время выполняют задачу по поддержанию нужного для работы давления в цилиндрах. Если они у вас выработаны, то не ожидайте от автомобиля хорошей тяги и маленького расхода топлива.

Схема устройства поршня и поршневых колец

Устройство поршневых колец и их типы сборки

• Неразъемные. Изготовлены из чугунного сплава и имеют проточки по внутреннему диаметру с вырезами, которые сделаны для отвода масла. Главный их недостаток заключается в плохом прилегании к гильзе цилиндра и малой упругости.
• Кольца, которые состоят из двух частей. Основная задача этого типа сборки — управление количеством масла. Небольшая его часть уходит на мертвых точках. Данная конструкция состоит из пружины и самого кольца. Изготовлено кольцо из стали, в некоторых случаях из серого чугуна. По внутренней части есть проточка с целью установки расширительной пружины, которые бывают спиральными или пластинчатыми. Тем самым повышается упругость данной конструкции и обеспечивается хорошее прилегание к гильзе. Кольцевые кромки, находящиеся по наружной части кольца, имеют фаски и работают как скребок, тем самым улучшая отведение смазки. Чтобы добиться долговечности в работе, кольца хромируют. Чаще всего такие детали устанавливаются в поршневую систему дизельных двигателей.
• Наборные из трех частей. Чаще всего такие кольца используют на бензиновых двигателях с малым сжатием, и чаще других применяются в автопроме. Состоит конструкция из двух пластин, изготовленных из стали, и пружины, которая их разжимает — радиально и тангенциально.

Внешний вид и схема установки поршневых колец
