Замена задней подвески форд фокус 2 своими руками

Замена задней стойки стабилизатора

Если в районе задней подвески появился стук, вполне вероятно, что износились стойки стабилизатора. Меняются детали достаточно просто, если при съеме не будет никаких осложнений, заменить стабилизаторную стойку можно за полчаса или даже быстрее.

Замену удобно производить на яме или подъемнике, для выполнения операции колесо снимать не потребуется. Работу выполняем в следующем порядке:

• откручиваем гайку, которой стойка крепится к поперечному рычагу подвески, для этого потребуется накидной ключ на 15. Чтобы стойка при откручивании гайки не провернулась по оси, удерживаем ее шестигранником;
• затем этими же ключами отворачиваем верхнюю гайку, которая удерживает стойку на поперечном рычаге;
• раскрутив крепления, снимаем старую деталь, устанавливаем новую, на этом можно считать работу законченной.

Все было просто, но не всегда старая стойка нормально отворачивается. Резьба на шаровом пальце забивается грязью, и при попытке открутить гайку шестигранный ключ проворачивает в теле пальца. Прежде чем начать раскручивать соединение, необходимо:

• очистить резьбу на стойке стабилизатора от грязи;
• побрызгать на нее WD40;
• подождать 15-20 минут, чтобы остатки грязи «отъелись».

Только после этого следует приступать к откручиванию гаек. Если все же шаровой палец прокручивает в теле, и гайка крутится вместе с ним, придется применить маленькую болгарку – срезать изношенную стойку стабилизатора.

В данном случае рассмотрена замена Г-образных стоек стабилизатора, но на Ford Focus-2 также могут устанавливаться стабилизаторные стойки так называемого «прямого» типа.

Эти детали меняются еще проще, здесь уже осложнений практически никаких не возникает.

Для чего нужен насос

Помпа в аквариуме представляет собой устройство формирующее проточное движение воды, насыщая её необходимым количеством кислорода. В отдельных случаях аквариумисты используют прибор при замене старой жидкости. Применение специальной поролоновой губки, даёт возможность очистки воды во время забора и последующего нагнетания воды обратно в аквариум.

Сама помпа состоит из электродвигателя с крыльчаткой и фильтрующего элемента, закреплённых в герметичном корпусе. Во время работы происходит втягивание аквариумной воды через фильтрующий элемент, за счёт чего происходит процесс очистки.Большая часть современных устройств имеет аэратор, для насыщения кислородом водной среды.

Схемы ремонта при двух самых распространенных проблемах с передней подвеской Форд Фокус 2

Схема замены подшипника передней ступицы

Поддомкрачиваем машину, выкручиваем ступичный болт, откручиваем и снимаем колесо.
Чтобы не повредить, освобождаем стойку стабилизатора поперечной устойчивости.
Отсоединяем клемму датчика АБС (антиблокировочной системы).
Освобождаем наконечник рулевой тяги.
Снимаем тормозной суппорт. Шланг тормозной системы не отсоединяем. Закрепляем тормозной суппорт таким образом, чтобы не повредить шланг. Сбиваем тормозной диск.
Откручиваем гайку крепления шаровой и выпрессовываем с помощью съёмника или выбиваем молотком палец из рычага

Обратите внимание, что ни в коем случае нельзя бить по шаровой, бьем по нижней части поворотного кулака.
Выкручиваем болт клеммного соединения амортизатора и поворотного кулака. С помощью зубила и молотка разжимаем клеммное соединение и освобождаем амортизаторную стойку.
Снимаем поворотный кулак, вытащив из ступицы шарнир равных угловых скоростей привода переднего колеса.
Датчик АБС можно вытащить, если боитесь повредить

Подшипник оснащен уплотнителем красного цвета. Когда меняете подшипник, покупайте такой же. Дело в том, что кольцо датчика вращения колеса объединено с подшипником, и если будет подшипник без этого красного уплотнителя, АБС не будет работать.
С помощью съемника выпрессовываем ступицу вместе с подшипником и впрессовываем новую.
Собираем все и едем делать развал-схождение.

Вторая проблема, которая часто встречается в Форд Фокус 2 – это выход из строя элементов рычага передней подвески: сайлентблока заднего крепления или шаровой. Шаровую поменять довольно просто, а сайлентблок несъемный, и если он вышел из строя, то чаще всего, ввиду отсутствия специальных инструментов для ремонта, заменяется весь рычаг передней подвески.

• 13997 Просмотров

Передняя подвеска независимая, рычаж-нопружинная типа Макферсон, с телескопическими амортизаторными стойками, витыми цилиндрическими пружинами, нижними поперечными рычагами и стабилизатором поперечной устойчивости.

Основным элементом передней подвески является телескопическая амортизаторная стойка, совмещающая функции телескопического элемента направляющего механизма и демпфирующего элемента вертикальных колебаний колеса относительно кузова. На амортизаторной стойке собраны витая цилиндрическая пружина 8 , верхняя опора 9 в сборе с подшипником и буфером сжатия, через которую передается нагрузка на кузов автомобиля.

Амортизаторная стойка соединена с нижним рычагом 4 подвески шаровой опорой 13. Нижние рычаги прикреплены к поперечине передней подвески с помощью сайлентблоков 14 и резиновых втулок 3 задней опоры. Поперечина, в свою очередь, прикреплена к лонжеронам кузова.

Стабилизатор поперечной устойчивости с установленными на нем резиновыми втулками соединен с поперечиной 15 передней подвески автомобиля двумя скобами 2, а со стойкой передней подвески — стойками 5 стабилизатора.

Ступицы 12 передних колес установлены на двухрядных радиально-упорных шариковых подшипниках.

Готовим инструмент и принадлежности для замены

Перед тем как менять сайлентблоки задних рычагов на Фокусе, нужно позаботиться о том, чтобы весь необходимый инструмент и приспособления были под руками. В первую очередь будут необходимы либо съёмники с захватами для выпрессовки сайлентблоков, либо пресс. Выбить втулки кувалдой, даже имея проставки нужного диаметра, получается далеко не всегда. Но проставки всё-таки необходимы. Вот их чертежи и размеры. Это проставка для выпрессовывания сайлентблоков подпружиненного заднего рычага:

А этой проставкой выпрессовывают втулки изогнутого поперечного рычага:

А это размеры проставки для удаления сайлентблоков прямого поперечного рычага:

Кроме этого, нам пригодится стандартный инструмент, набор головок, аэрозольная проникающая смазка и стяжка для демонтажа пружины, а также штатный домкрат и регулируемая подставка (гидравлический домкрат).

Замена сайлентблока передней подвески: тонкости и нюансы

Начнем с того, что достаточно часто выходит из строя задний сайлентблок переднего рычага. Сам процесс замены сайлентблока не сложный, однако, потребует определенных навыков и инструментов.

Чтобы выполнить замену сайлентблока переднего рычага, сначала потребуется найти крепежный болт и выкрутить его;
Далее снимается крепежная гайка, после можно выкручивать болты, крепящие рычаг и выполняется демонтаж рычага (нужно тянуть деталь на себя);
Затем задний сайлентблок следует снять съемником. Если нет съемника, тогда можно выбить деталь небольшой кувалдой, зажав рычаг в тисках

При этом нужно соблюдать осторожность, так как рычаг можно повредить. Следующим шагом становится запрессовка сайлентблока. Для этих целей оптимально использовать только специнструмент, но если его нет, можно попробовать запрессовать новый элемент при помощи молотка

Нужно соблюдать осторожность, так как есть риски повредить новый сайлентблок или рычаг.
;
Если все прошло успешно, остается собрать рычаг в обратном порядке, поле чего установить деталь на место. Кстати, передний сайлентблок затягивается тогда, когда авто уже стоит на колесах. Другими словами, затяжку сайлентблоков переднего нижнего рычага и верхнего выполняют под нагрузкой, то есть под весом стоящего на колесах автомобиля;
Завершив все работы (независимо от того, выполнялась замена заднего сайлентблока переднего рычага или переднего сайлентблока), требуется снова провести диагностику ходовой части. Если все нормально, можно делать сход-развал. Кстати, по результатам удается понять, имеются ли еще отклонения от нормы, то есть присутствует или отсутствует необходимость скорой замены еще каких-либо узлов подвески автомобиля.

Для этих целей оптимально использовать только специнструмент, но если его нет, можно попробовать запрессовать новый элемент при помощи молотка

Нужно соблюдать осторожность, так как есть риски повредить новый сайлентблок или рычаг.
;
Если все прошло успешно, остается собрать рычаг в обратном порядке, поле чего установить деталь на место. Кстати, передний сайлентблок затягивается тогда, когда авто уже стоит на колесах

Другими словами, затяжку сайлентблоков переднего нижнего рычага и верхнего выполняют под нагрузкой, то есть под весом стоящего на колесах автомобиля;
Завершив все работы (независимо от того, выполнялась замена заднего сайлентблока переднего рычага или переднего сайлентблока), требуется снова провести диагностику ходовой части. Если все нормально, можно делать сход-развал. Кстати, по результатам удается понять, имеются ли еще отклонения от нормы, то есть присутствует или отсутствует необходимость скорой замены еще каких-либо узлов подвески автомобиля.

Еще добавим, что при выборе деталей на замену можно столкнуться с трудностями выбора, какой сайлентблок лучше, резиновый или полиуретановый. Так вот, полиуретановый сайлент более надежен и долговечен, чем аналог из резины. Также полиуретановые сайлентблоки  делают подвеску более «сбитой» и упругой, машина увереннее держит дорогу. Особенно это ощущается на средних и высоких скоростях.

Однако есть и недостатки. Например, такой сайлентблок  по сравнению с обычным заметно дороже

Параллельно важно правильно подбирать изделия под автомобиль, а также осуществлять установку без ошибок. Только при условии правильной установки  можно рассчитывать на улучшения в работе подвески. Отметим, иногда водители жалуются, что полиуретановый сайлентблок скрипит после установки

У одних со временем скрипы пропадают, но у других в области установки сайлентблоков скрип постоянный. Данный нюанс также следует учитывать

Отметим, иногда водители жалуются, что полиуретановый сайлентблок скрипит после установки. У одних со временем скрипы пропадают, но у других в области установки сайлентблоков скрип постоянный. Данный нюанс также следует учитывать.

Пару слов про цвет

Краситель необходим для удобного отличия антифризов разных групп. Также он требуется для своевременной замены. Если жидкость потеряла свой оттенок, это означает исчерпание ресурса присадок, которые уже не справляются с ржавчиной.

1. Антифриз красного цвета заливают в машины с медными или латунными радиаторами.
2. Зеленый применяют для алюминиевых радиаторов.
3. Тосол обычно синего цвета. Его хорошо заливать в старые отечественные машины с чугунным мотором.

Если фиолетовый G12++ залит в новый автомобиль на заводе, его срок службы будет практически неограниченным.

Замена датчика холостого хода Рено Логан 1.4 и 1.6: регулировка и чистка, если падают или плавают обороты

Замена сайлентблоков

Передний сайлентблок заменить несложно, имея приспособление для выпрессовки-запрессовки.

Им производится сначала выпрессовка старого элемента, а затем на его место запрессовывается новый.

Внутри сайлентблока рычага передней подвески размещены две металлические втулки и внутренняя обойма, которой он одевается на рычаг.

Все пространство внутри внешнего корпуса заполнено резиной.

Перед снятием на рычаге лучше сделать пометки, как на нем располагался сайлентблок, а также как относительно рычага располагались проушины, глубина его посадки. В дальнейшем это поможет правильно произвести установку.

Это очень важно, поскольку, установив новый резинотехнический элемент, снять его без разрушения конструкции уже не удастся. Если этот сайлентблок имеет сильный износ, можно попытаться стянуть внешний корпус при помощи съемника. Если этот сайлентблок имеет сильный износ, можно попытаться стянуть внешний корпус при помощи съемника

Если этот сайлентблок имеет сильный износ, можно попытаться стянуть внешний корпус при помощи съемника.

При сильном износе резина внутри уже расслоена и корпус должен сняться.

После снятия на рычаге остаются две втулки и внутренняя обойма, причем все это залито резиной.

Если же стянуть корпус съемником не удалось, его можно разрезать «болгаркой».

Далее втулки ножом очищаются от остатков резины, и они сбиваются молотком с зубилом.

Их можно также и разрезать болгаркой.

После удаления втулок, остается только очистить внутреннюю обойму от резины и разрезать ее шлифмашинкой, поскольку она посажена очень плотно, и стянуть ее съемником не удастся.

Далее оставшееся внутренняя обойма сбивается с помощью зубила и молотка.

На этом операции по снятию изношенного сайлентблока завершены, можно приступать к установке нового элемента.

Запрессовка.

Перед установкой нового сайлентблока его посадочное место нужно зачистить наждачкой.

Для облегчения посадки можно рычаг подвергнуть воздействию низких температур, то есть попросту заморозить. Для этого можно воспользоваться сухим льдом. Правда достать его не так просто.

Это приведет кратковременному изменению структуры металла, посадочное место немного «сожмется».

Новый сайлентблок устанавливают на край посадочного места, так чтобы все сделанные ранее метки положения проушин совпали.

Насаживают новый элемент при помощи молотка и проставки из металлической трубки.

Важно, чтобы трубка была равной по диаметру внутренней обоймы. Но будет идеальным, если вы воспользуетесь шаром с нужным диаметром. Но будет идеальным, если вы воспользуетесь шаром с нужным диаметром

Но будет идеальным, если вы воспользуетесь шаром с нужным диаметром.

Ударные нагрузки должны осуществляться только по обойме, и ни в коем случае – по резиновой составляющей сайлентблока или втулкам.

Производя установку нового элемента нужно следить за глубиной его посадки на рычаг.

После замены сайлентблоков, все ставиться на место, перед установкой все его крепежные элементы нужно обработать фиксаторами резьбы.

Произведя замену сайлентблоков с одной стороны, следует выполнить те же операции и с другой, поскольку замена данных элементов производиться попарно, сразу с обеих сторон автомобиля.

Надеемся, что мы вам помогли. Удачи.

Если в статье есть видео и оно не проигрывается, выделите любое слово мышью, нажмите Ctrl+Enter, в появившееся окно введите любое слово и нажмите «ОТПРАВИТЬ». Спасибо.

Схема задней подвески авто Форд Фокус 2

Задняя подвеска Форд Focus-2 – независимого типа, с поперечиной посередине, с четырьмя рычагами у каждого заднего колеса (всего рычагов – 8). Ходовая часть состоит из следующих элементов:

Сейчас читают

• поперечины;
• рычагов – заднего нижнего, верхнего, переднего нижнего, продольного;
• пружин;
• амортизаторов;
• буферов сжатия.

Все элементы, кроме поперечной балки, парные, также на задней оси устанавливается стабилизатор поперечной устойчивости со стойками и втулками.

Автомобиль Ford Focus-2 выпускался в двух модификациях кузова – в дорестайлиноговой версии (2005-2008 г. в.) и в рестайлинговом варианте (2008-2011 г. в.). После модернизации в машине произошли некоторые изменения, но задней подвески рестайлинг не коснулся – она осталась прежней.

Готовим инструмент и принадлежности для замены

Перед тем как менять сайлентблоки задних рычагов на Фокусе, нужно позаботиться о том, чтобы весь необходимый инструмент и приспособления были под руками. В первую очередь будут необходимы либо съёмники с захватами для выпрессовки сайлентблоков, либо пресс. Выбить втулки кувалдой, даже имея проставки нужного диаметра, получается далеко не всегда. Но проставки всё-таки необходимы. Вот их чертежи и размеры. Это проставка для выпрессовывания сайлентблоков подпружиненного заднего рычага:

Опрессовка.

А этой проставкой выпрессовывают втулки изогнутого поперечного рычага:

А это размеры проставки для удаления сайлентблоков прямого поперечного рычага:

Размеры проставки.

Кроме этого, нам пригодится стандартный инструмент, набор головок, аэрозольная проникающая смазка и стяжка для демонтажа пружины, а также штатный домкрат и регулируемая подставка (гидравлический домкрат).

Основные признаки неисправности задней подвески Ford Focus 2 и ремонт

Прежде всего, многие водители недооценивают влияние задней подвески на общую управляемость автомобиля. Как правило, поводом для проведения диагностики и ремонта является наличие стуков, которые снижают уровень комфорта при езде. В то же время, ухудшение управляемости и устойчивости часто игнорируется.

Сразу отметим, такой подход является абсолютно неправильным. Более того, многорычажная подвеска влияет на устойчивость автомобиля намного сильнее, чем простая балка, которая используется на машинах бюджетного сегмента.

В любом случае, первое, важно следить за стоянием задних амортизаторов и пружин. Необходима диагностика и проверка задних стоек в том случае, если появились следующие симптомы:

• стуки сзади при проезде неровностей;
• машина «виляет» и раскачивается на неровностях;
• заметна раскачка при езде на средней и высокой скорости;
• задние колеса «переставляет» в поворотах;
• при активном торможении задняя ось явно не устойчива;

Также, если видны масляные пятна в области штока амортизатора, это является четким индикатором возникших проблем со стойками.  Чтобы поменять амортизаторы задние на Форд Фокус 2, потребуется выполнить следующие основные действия:

• снять заднее колесо;
• под подвеску следует установить упор;
• далее откручивается крепление амортизатора;
• изношенный амортизатор снимается, на его место устанавливается новый;

Обратите внимание, обычно амортизаторы меняют парами на одной оси. Такая замена показана даже в том случае, если одна стойка еще сохраняет работоспособность. Основная причина заключается в том, что попытка установить старый и новый амортизатор на одной оси приведет к тому, что  стойки будут работать не одинаково

В результате ухудшится устойчивость и управляемость.

Основная причина заключается в том, что попытка установить старый и новый амортизатор на одной оси приведет к тому, что  стойки будут работать не одинаково. В результате ухудшится устойчивость и управляемость.

Если же появились стуки в области задней подвески, при этом амортизаторы в норме, тогда нельзя исключать износ стоек стабилизатора. Данный элемент подвержен нагрузкам и может быстро выйти из строя при езде по плохим дорогам.

При этом поменять стойки стаба на Фокус 2 не сложно и можно выполнить операцию своими руками в условиях обычного гаража. Машину нужно загнать на яму, открутить крепление стойки к поперечному рычагу.

После этого можно снять старую стойку и поставить новую. Единственное, нужно учитывать, что на шаровом пальце резьба подвержена активному загрязнению, то есть грязь нужно обязательно очистить. Добавим, что на Ford Focus 2 в устройстве подвески есть как Г-образные стойки, так и прямые. Так вот, прямую стойку заменить еще проще.

В целом, если задняя подвеска прошла больше 100 тыс. км, нужно быть готовым к замене целого ряда элементов (задний рычаг Форд Фокус 2, сайлентблок Форд Фокус 2 заднего рычага, стойка стабилизатора, сайлентблок задней тяги, болт с эксцентриком и т.д.).  Если к этому добавить и задние стойки, стоимость ремонта получается достаточно высокой (при условии использования исключительно оригинальных деталей).

При этом следует отметить, что некоторые детали подвески подходят от Mazda, а также в каталогах представлен достаточно большой список доступных аналоговых запчастей разных производителей и качества  для ремонта задней подвески Форд Фокус.

Еще добавим, что после любых работ с задней подвеской, а также в том случае, если замечен неравномерный износ задних покрышек или есть нарекания на устойчивость, следует уделить внимание углам установки задних колес.  Углы схождения задних колес регулируются болтами крепления нижних задних рычагов к подрамнику. Это и есть так называемые регулировочные болты. Регулировочный болт получил эксцентриковую головку, а также шайбу

Если вращать болт с шайбой, изменится положение в отверстии подрамника. Если сместить болт к  продольной оси, тогда вылет нижнего заднего рычага станет меньше. Это приведет к тому, что угол схождения колеса уменьшается. Если же сместить болт от оси, тогда угол будет увеличен

Регулировочный болт получил эксцентриковую головку, а также шайбу. Если вращать болт с шайбой, изменится положение в отверстии подрамника. Если сместить болт к  продольной оси, тогда вылет нижнего заднего рычага станет меньше. Это приведет к тому, что угол схождения колеса уменьшается. Если же сместить болт от оси, тогда угол будет увеличен.

Сайлентблоки задней подвески Фокус 2

Вначале немного информации. На Форд Фокус 2 задняя подвеска многорычажная. Это дает плюсы при управляемости автомобиля, но в тоже время увеличивает стоимость ремонта подвески при поломке. В составе четыре рычага на каждую сторону. Один продольный, и три поперечных (два снизу и один сверху).

Задний нижний поперечный рычаг еще называют «подпружинным», в него упирается пружина. Передний нижний «кость» и верхний «серп». Так их называют из-за визуального сходства с этими предметами.

Схема задней подвески Форд Фокус 2

1 — Поперечина 2 — Стабилизатор поперечной устойчивости 3 — Стойка стабилизатора поперечной устойчивости, оснащенная шаровыми шарнирами 4 — Опора ступицы 5 — Ступица колеса 6 — Верхний рычаг 7 — Передний нижний рычаг 8 — Задний нижний рычаг 9 — Ограничитель динамического прогиба 10 — Амортизатор 11 — Пружина 12 — Гайка регулировочного кулачка заднего нижнего рычага

Подпружинные рычаги бывают двух видов — прямые и изогнутые. Изогнутые используются на так называемой улучшенной подвеске. С ними идет стабилизатор поперечной устойчивости с Г-образными стойками и двумя шарнирами. С прямыми рычагами будет другой стабилизатор и прямые стойки. Прямые рычаги и стойки дешевле.

Об износе сайлентблоков задней подвески можно судить по начинающемуся неравномерному износу задних покрышек. Проверить сайленты можно визуально и покачать рукой «кость». Часто сайленты в этом рычаге просто начинают болтаться из-за разрыва резины. Также становится невозможным произвести регулировку схождения задних колес, потому так втулки сайлентов прикипают к развальным болтам.

На своем автомобиле я упустил момент своевременной замены. По этой причине заднюю резину съело по внутренней кромке и на одном колесе появилась грыжа на протекторе. Колесо стало подпрыгивать при езде.

Резина могла еще походить. А теперь только покупка новой. Поэтому советую следить за износом и производить своевременный ремонт в задней подвеске.

Состояние сайлентов подвески

Пробег на момент ремонта 174 тыс. км. Осмотрел всю подвеску и решил менять не все сайленты, а только в подпружинном рычаге и в «костях». Остальные выглядели не совсем плохо и еще держали нагрузку. Ниже несколько фото левой стороны, на правой было тоже самое.

Левая сторона, передний сайлент продольного рычага «бабочка»

Передний нижний поперечный рычаг с левой стороны «кость»

Верхний поперечный рычаг с левой стороны «серп»

Запчасти для ремонта. Сайлентблоки задней подвески Фокус 2

На фото все мне было нужно, далее будет подробнее

Для «костей» нужно четыре одинаковых сайлентблока, по два на каждый рычаг. Заказал Lemforder 31938 01.

В подпружинные рычаги решил взять сайленты Masuma. Внутренний RU471, внешний RU470. Фирма Японская, но сделано на заводе в Китае. Внешне качество хорошее.

Внутренний сайлент подпружинного рычага

Внешний сайлент подпружинного рычага

Сайленты различаются диаметром и длиной внешней обоймы. На одной стороне нанесена красная точка. Этой стороной сайлент следует вставлять в рычаг, она немного меньше диаметром. Вообще разницу почти в 1 мм в диаметре заметил только на одной паре сайлентов, внутренней или внешней уже не помню. Нужно замерить штангельциркулем, но красная точка была на тех и на других. Если прессовать не правильно, сайленты держаться на будут.

Брал на запас несколько болтов, но все открутились кроме развальных. Гайки приварены к подрамнику. Если их не придется срезать, то достаточно только болтов. Болты для «костей» М12х65 мм Ford 1 471 995 или SWAG 50 92 9451 . Нужно 4 штуки. Для «серпов» болты такие же, но их я не трогал.

Внешний болт подпружинного рычага Ford 1 471 980 или Ford 6 699 982. М12х75 мм, таких нужно два. У болта Ford 1 471 980 уширение под внутренний диаметр сайлента только около головки болта. У родных это место длиннее, оставил их.

Внешний болт подпружинного рычага, 1 471 980

Внешний болт подпружинного рычага, М12х75 мм

Болты для «костей», 1 471 995

Болты для «костей» М12х65 мм

Схема задней подвески авто Форд Фокус 2

Задняя подвеска Форд Focus-2 – независимого типа, с поперечиной посередине, с четырьмя рычагами у каждого заднего колеса (всего рычагов – 8). Ходовая часть состоит из следующих элементов:

• поперечины;
• рычагов – заднего нижнего, верхнего, переднего нижнего, продольного;
• пружин;
• амортизаторов;
• буферов сжатия.

Все элементы, кроме поперечной балки, парные, также на задней оси устанавливается стабилизатор поперечной устойчивости со стойками и втулками.

Автомобиль Ford Focus-2 выпускался в двух модификациях кузова – в дорестайлиноговой версии (2005-2008 г. в.) и в рестайлинговом варианте (2008-2011 г. в.). После модернизации в машине произошли некоторые изменения, но задней подвески рестайлинг не коснулся – она осталась прежней.

Когда менять сайлентблоки задних рычагов на Форд Фокус 2

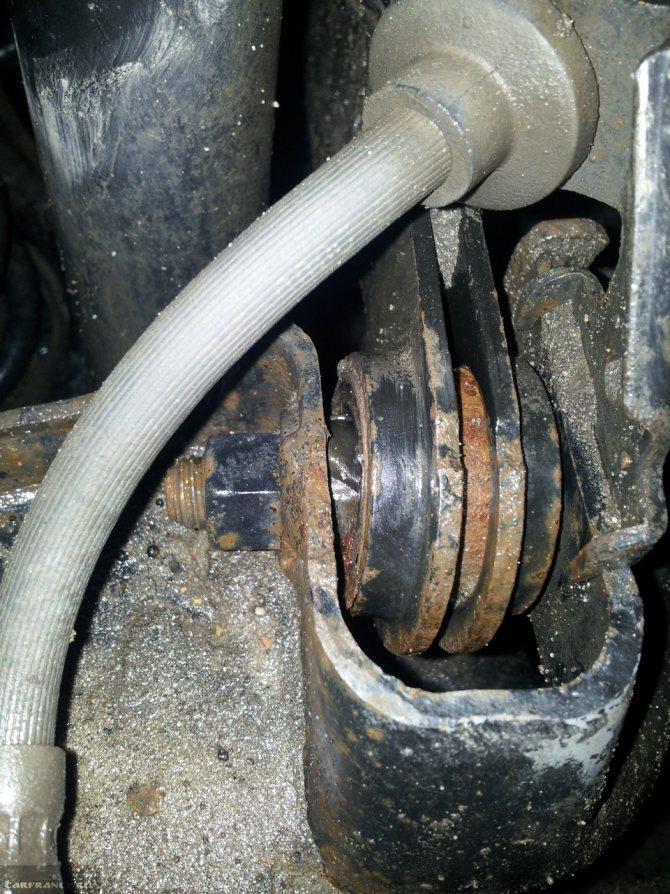

Износ видно сразу.

То, что сайлентблоком называется резинометаллическая втулка для гашения вибраций и уменьшения нагрузки на элементы подвески, никому объяснять не нужно.

То, что они имеют свой предел прочности, тоже понятно. Замена сайлентблоков задней подвески бывает необходима уже после 80–100 тысяч пробега, а признаками неисправности считаются:

• стук и скрип в районе заднего моста;
• неустойчивость автомобиля при резком перестроении и в поворотах;
• увод машины в сторону при торможении;
• неравномерный износ резины задних колёс;
• нарушенные углы развала-схождения задних колёс.

Если не заметить сильный износ сайлентблоков вовремя, то кроме ремонта, можно крепко потратиться и на замену деталей подвески, и на новую резину. Да и безопасность в пути тоже будет под угрозой.

Какие сайлентблоки будем ставить?

Ремонт задней подвески иногда предполагает не замену сайлентблоков, а полную замену рычагов. Во-первых, это проще, во-вторых, будет гарантия, что геометрия подвески сохранится.

Новые сайлентблоки установлены.

Но есть опасность нарваться на контрафакт, на рынке появляется всё больше подделок рычагов из стали отвратительного качества. Однако если рычаги в нормальном состоянии, а из строя вышли только сайлентблоки, будем их менять. Работа по замене стоит в среднем около 4–4,5 тысяч рублей в зависимости от сервиса, поэтому сэкономим деньги и заменим сайлентблоки своими руками.

На рынке представлено множество видов сайлентблоков, но одними из самых популярных долгое время остаются элементы Lemforder. Вот их каталожные номера:

• Lemforder 31938 01, это сайлентблок задних поперечных рычагов, для замены их нужно четыре, внутренний диаметр втулки 12,2 мм, внешний диаметр обоймы — 32,2 мм;
• Lemforder 31940 01 — сайлентблок изогнутого заднего рычага с внутренней втулкой 12,2 мм, диаметр обоймы 36,2;
• Febi 34249, продаётся комплектом на обе стороны с болтами крепления, устанавливается спереди заднего продольного рычага;
• десять болтов Febi 29451 с резьбой М12х1,75, головка диаметром 24 мм под ключ на 15;
• два регулировочных болта для установки развала Mazda BP4K-28-66ZB;
• две регулировочные шайбы Mazda BP4K-28-473A;
• Hanse HR 402 183 — нижний задний поперечный рычаг, сайлентблок наружный, внутренняя втулка диаметром 12,3 мм, внешняя обойма 36,3 мм;
• внутренний сайлентблок нижнего поперечного рычага, Hanse HR 402 182, диаметры такие же;
• две втулки стабилизатора поперечной устойчивости Lemforder 34054 01.

Все запчасти выглядит примерно так

Свидетельства неисправности спидометра

Соблюдение скоростного режима на дороге, это главное, что требуется от водителя. Прекращение работы прибора, отвечающего за эту функцию, может привести к неприятным последствиям

Поэтому своевременной обнаружение неисправности спидометра имеет важное значение

Убедиться в поломке устройства помогут определённые признаки:

• неизменное положение стрелки спидометра во время движения автомобиля;
• работает и не работает спидометр на ваз 2110, нестабильное поведение его стрелки: подёргивание, застывание в одном положении;
• стрелка показывает изменение скорости в процессе прогрева двигателя до его рабочей температуры, затем стрелка прибора останавливает движение, застывая на одном показании;

Неуверенное поведение стрелки спидометра требует проверки его исправности, поиска причины, вызвавшей поломку, устранение её.

Диагностика причин поломки спидометра машин на 8 клапанов, аналогична для случаев, если  не работает спидометр ваз 2110 инжектор 16.

Передняя подвеска Форд Фокус 3

Передняя подвеска Форд Фокус 3Передняя подвеска независимая, рычажно-пружинная, типа Макферсон, с телескопическими амортизаторными витыми цилиндрическими пружинами, нижними рычагами и стабилизатором поперечной устойчивости.Основным элементом передней подвески является телескопическая амортизаторная стойка 8, совмещающая функции телескопического элемента направляющегоПередняя подвеска: 1 — пружина; 2 — защитный чехол стойки; 3 — стойка стабилизатора поперечной устойчивости; 4 — штанга стабилизатора поперечной устойчивости; 5 — поперечина передней подвески; б — верхняя опора амортизаторной стойки; 7 — нижняя тарелка пружины; 8 — амортизаторная стойка; 9 — поворотный кулак; 10 — ступица колеса; 11 — нижний рычагвертикальных колебаний колеса относительно кузова. На амортизаторной стойке собраны витая цилиндрическая пружина 1, верхняя опора 6 в сборе с подшипником и буфером сжатия, через которую передается нагрузка на кузов автомобиля.Амортизаторная стойка соединена с поворотным кулаком 9 подвески шаровой опорой. Нижние рычаги прикреплены к поперечине 5 передней подвески с помощью сайлентблоков. Поперечина, в свою очередь, прикреплена к лонжеронам кузова.Стабилизатор поперечной устойчивости соединен с поперечиной 5 передней подвески двумя скобами, а с амортизаторными стойками 8 — стойками 3 стабилизатора.Ступицы 10 передних колес установлены на двухрядных радиально-упорных шариковых подшипниках.

Проверка деталей подвески

Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами).При каждом техническом обслуживании и ремонте надо обязательно проверять состояние защитных чехлов шаровых опор подвески, на чехлах не должно быть механических повреждений.Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, штанги стабилизатора и ее стоек, деталей передка кузова в местах крепления узлов и деталей подвески.Проверьте состояние резинометаллических шарниров, резиновых подушек, шаровых шарниров подвески, а также состояние (осадку) верхних опор телескопических стоек подвески.Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей.На резиновых деталях подвески не допускаются:-    признаки старения резины;-    механические повреждения.На резинометаллических шарнирах не допускаются:-    признаки старения, трещины, одностороннее выпучивание резинового массива;-    отрыв резинового массива от арматуры.Неисправные детали замените.Особое внимание обратите на механические повреждения (деформации, трещины и др.) элементов подвески, особенно рычагов
