Как влияет вид редуктора на работу устройства

Какие диски на Ауди А4 Б9

Регулировка и ремонт газового редуктора Lovato

В газобаллонном оборудовании редуктору отведена наибольшая значимость среди всех узлов. Его задача: предоставить возможность водителю понизить давление, которое поступает из баллона. Ремонт, а именно регулировка, на редукторе автомобиля предусматривает работу с одним или двумя регуляторами: в этоми заключается главное отличие.

В принципе газовый редуктор примитивный регулятор давления, устроенный с целью поддерживать стандартное значение давления от расхода топлива автономно. Как показывает практика, устройство поддерживает его с незначительным коллебанием. Давление немного снижается с повышением расхода газа. Это не очень существенный момент, но требующий внимания.

Предложение от производителя

Редуктора Lovato

Устройство редуктора Lovato характеризуется универсальностью, простотой и надежностью. Для турецких полукустарных производителей изготовитель является образцом для подражания. Практически все поколения турецких редукторов переняли дизайн сплюснутого «барабана», на торцах которого две штампованные крышки. принадлежит к предприятию семейного типа которое было основано в послевоенное время в условиях острой нехватки горючего. В современных условиях компания Lovato– один из лидеров мирового рынка газобаллонной системы. Ремонт, а именно регулировка, аналогов Lovato зависит от следующих факторов:

• поколения механизма;
• количества регуляторов;
• топливной системы.

Товарный ряд производителя:

• Редуктор пропановый Lovato вакуумный на 90 и 140 kW. Устройство предназначено для систем 1-го поколения ГБО на авто карбюраторного типа с мощностью до 123 лошадиных сил. Редуктор предназначен исключительно для переоборудования на пропан.
• Пропановый редуктор Lovato электронный 90, 140, 170 kW. Устройство предназначено для систем ГБО 1, 2 и 3-го поколения на авто инжекторного, моноинжекторного и карбюраторного типа с мощностью двигателя до 123 лошадиных сил. Редуктор предназначен для пропан-бутана.
• Редуктор Lovato метановый. Устройство 2-го поколения применяется для переоборудования на метановое топливо автомобилей и автобусов.

Настройки редуктора

Ремонт, а именно регулировка, редуктора предусматривает ориентацию в его настройках. Пропановые аналоги в основном имеют два регулятора, но и встречаются с одним. Редуктора метанового типа почти всегда характеризуются одним регулятором. В их управлении эти настройки являются наиболее проблемными.

Ремонт для газового поколения редукторов с одной уникальной настройкой предусматривает манипуляции исключительно с давлением передаваемого газа. Владельцы автотранспорта с особым энтузиазмом предпочитают «подкручивать» давление самостоятельно

Задав единственное верное и что немало важно, истинное значение давления, один лишь топливный редуктор даст возможность ограничить потребление газа в режимных мощностях за счёт элемента, именуемого винтом жадности

Ремонт обладает некоторыми сложностями в случае, когда винт находится в положении «закрыто». Для сохранения холостого хода в этом случае требуется нарастить давление, процесс которого предусматривает:

• Проверку редуктора перед настройкой, а именно, открыт ли «винт жадности».
• После реализации предыдущего этапа можно приступить к регулировочным работам.

Устройство редуктора Lovato

Процесс регулировки

Непосредственно газовый регулятор ловато представлен в виде винта, сжимающего пружину. Для того чтобы его установить, следует учесть:

• при закручивании подача газа будет сбавляться редуктором;
• при выкручивании – наростать.

Иногда винты встречаются с левой резьбой, чаще всего она правая. Этот момент зависит от дизайнерской фантазии производителя. Чтобы слегка упростить эту задачу необходимо учесть: при любом вращении ему свойственны вышеперечисленные характеристики изменения давления газа.

Регулировка холостого хода на автотранспорте объясняется степенью тряски мотора. Его спокойная работа свидетельствует о том, что ремонт редуктора выполнен грамотно и качественно.

Итак, запускаем мотор и удерживаем открытой дроссельную заслонку. Затем плавно отпускаем её и сбавляем обороты до тех пор, пока силовой агрегат заглохнет. В тоже время не забывайте условие: газовый редуктор двигателя автомобиля должен продолжать работать. Для «чайников» пояснение: двигателю не заглохнет полностью, если начать кручение регулятора дроссельной заслонкой в произвольном направлении. Если просматривается худшая работа мотора, придётся изменить курс вращения редуктора и восстановить его стабильную деятельность.

Виды

Червячный редуктор

Разновидность редукторов напрямую зависит от предназначения передачи, поэтому различают такие, как:

• Цилиндрические. Это самый распространённый вид редукторов из-за своей простоты передаваемого крутящего момента и в то же время обладает максимальным КПД. Этот редуктор представляет собой зубчатые передачи и может состоять из нескольких ступеней. Количество таких ступеней зависит от нужного передаточного отношения и соответственно, чем оно выше, тем больше таких ступеней необходимо.
• Червячный. Такой вид редуктора представляет собой винт с резьбой, на котором находится зубчатое колесо из специальным профилем зубьев. В процессе вращения этого винта (червяка) его витки в момент перемещения производят вращение червякового колеса в том же направлении. Поэтому червячный редуктор имеет ограничение в размерах и при этом имеют довольно низкую шумность и плавность хода.
• Коническо — цилиндрический. Как и все редукторы он предназначен на регулирование передаточного движения между валами. Этот вид редуктора в основном используют для работы конвейерных линий, но для его работы необходимо чтобы были в работе все элементы основного механизма.
• Волновой. Основной принцип работы волнового редуктора заключается в том, что он обеспечивает многопарное зацепление зубьев в отличие от других, но недостатком его является ограничение частоты вращения ведомого вала при наличии зубчатых колес с большим диаметром.

Можно ли продлить срок эксплуатации гелевого аккумулятора?

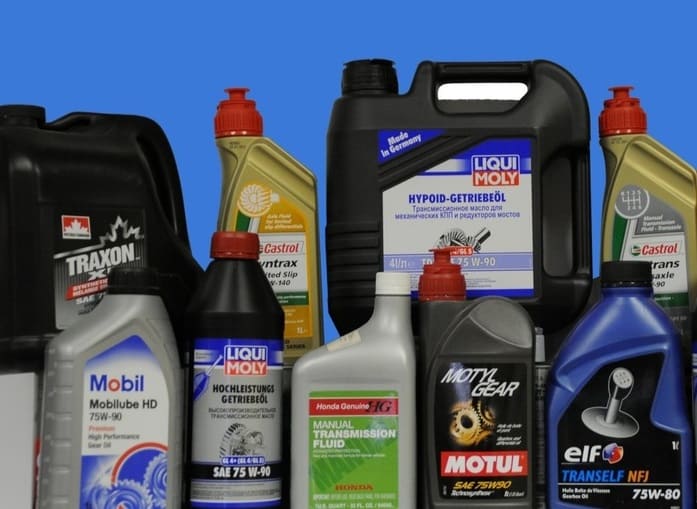

Система смазки редуктора

Каждый такой агрегат автомобиля имеет систему смазки. Масло под давлением подает на подшипники и цепной механизм. Помимо своей прямой обязанности система смазки охлаждает и выносит лишние элементы износа из корпуса редуктора, которые смогут привести в негодность цепные шестеренки. Эти элементы выходят из системы с маслом и задерживаются фильтром.

Чтобы масло не смогло вытекать из корпуса редуктора, требуются специальные сальники. Специальные сальники в автомобиле есть не только в этой системе. Эти сальники есть везде, где требуется герметичность. Для того, чтобы сальники создавали герметичность, сальники нужно правильно установить. Замена сальников является такой же сложной процедурой, как и ремонт редуктора. Первой причиной того, что требуется заменить сальники, является след масла на корпусе.

Технические характеристики

Редуктора отличаются внешне по размерам и форме. Внутреннее строение разнообразное. Объединяет их всех перечень технических характеристик, по которым они подбираются на различные машины и станки. К основным параметрам редуктора относятся:

• передаточное число;
• передаточное отношение;
• значение крутящего момента редуктора;
• расположение;
• количество ступеней;
• крутящий момент.

Передаточное число берется общее, всех передач, и одновременно указывается таблица передаточных чисел, если узел имеет 2 и более ступени. По нему подбирают узел, который преобразует вращение электродвигателя или мотора с нужное количество оборотов.

При этом важно знать величину крутящего момента на выходном валу редуктора, чтобы определить, будет ли достаточной мощность, чтобы привести в движение агрегат

Передаточное число

Основная характеристика зубчатого зацепления, по которой определяются все остальные параметры. Показывает, на сколько оборотов меньше делает колесо относительно шестерни. Формула передаточного отношения:

U = Z₂/Z₁;

где U – передаточное число;

Z₁ число зубьев шестерни;

Z₂ число зубьев зубчатого колеса.

Модуль зубьев шестерни и колеса одинаковый. Их количество напрямую зависит от диаметра. Поэтому можно использовать формулу:

U = D₂/D₁;

Где D₂ и D₁ диаметры колеса и шестерни соответственно.

Расчет общего передаточного момента определяется как произведение передаточных чисел всех пар:

U_р = U₁× U₂× … × U_n;

Где U_р передаточное число;

U₁, U₂, U_n передаточные числа зубчатых пар.

При расчете передаточного числа берется отношение количества зубьев колеса и заходов червяка.

В цепных передачах расчет передаточного числа делается аналогично, по количеству зубьев на звездочках и по диаметрам деталей.

При определении передаточного числа ременной пары количество зубьев заменяется диаметрами шкивов и все умножается на коэффициент скольжения. В отличие от зубчатой передачи, линейная скорость движения крайних точек на шкивах не равна друг другу. Зацепление не жесткое, ремень проскальзывает. КПД передачи ниже, чем у зубчатой и цепной передачи.

Передаточное отношение

При проектировании нового узла с заранее заданными характеристиками, за основу берется мощность будущего редуктора. Она определяется по величине крутящего момента:

где U₁₂ – передаточное отношение;

W₁ и W₂ – угловые скорости;

n₁ и n₂ – частота вращения.

Знак «–» указывает на обратное направление вращения колеса и вала, на котором оно находится. При нечетном количестве передач ведомое колесо крутится в противоположном направлении по отношению к ведущему, навстречу ему. При четном количестве зацеплений конических колес вращение обоих валов происходит в одном направлении. Заставить его крутится в нужную сторону можно установкой промежуточной детали – паразитки. У нее количество зубьев как у шестерни. Паразитка изменяет только направление вращения. Все остальные характеристики остаются прежними.

Крутящий момент

Определение крутящего момента на валу необходимо, оно позволяет узнать мощность на выходе редуктора, величины связаны прямо пропорциональным соотношением.

Крутящий момент входного двигателя на входе, умножается на передаточное число. Для получения более точного фактического значения надо умножить на значение КПД. Коэффициент зависит от количества ступеней и типа зацепления. Для прямозубой конической пары он равен 98%.

Предназначение системы вентиляции картерных газов (ВКГ)

Достоинства и недостатки

Червячная передача в силу своих конструктивных особенностей имеет как достоинства, так и недостатки.

Из достоинств стоит отметить плавность хода, эффект самоторможения, низкий уровень шума, большое передаточное отношение с использованием всего двух деталей.

Из недостатков следует обратить внимание на сравнительно низкий КПД, повышенный износ, заедание, большое тепловыделение вследствие сил трения. Низкий КПД обуславливает применение подобных механизмов при передаче относительно небольших мощностей до 100 кВт

Для предотвращения скорого износа и заедания необходимо соблюдать требования к точности сборки и регулировать механизмы. Высокое тепловыделение требует специальных установок для отвода лишнего тепла.

Различие редукторов в основном сводится к различиям червяков и зубчатых колес, из которых собран данный червячный редуктор.

Червяки разделяются на типы по следующим признакам:

• по количеству заходов резьбы: однозаходные, многозаходные
• по направлению нарезки резьбы: правые, левые
• по форме винта, на котором нарезана резьба: цилиндрические, глобоидные
• по форме профиля резьбы: с конволютным профилем, с архимедовым профилем, с эвольвентным профилем
• Зубчатые колёса разделяются на типы по следующим признакам:
• по типу колеса: собственно колесо, зубчатый сектор, вырожденный сектор
• по профилю зубьев: прямой, вогнутый, роликовый (вместо зубьев используется вращающийся ролик)


Червячные редукторы со встроенным двигателем называются червячными мотор-редукторами. В редукторах чаще всего двигательный вал располагается под прямым углом к движимому. Компоновка червячного редуктора выбирается исходя из конкретных требований к устройствам. Двигатель может располагаться как сверху приводимого в движение колеса, так и снизу и сбоку. При боковом расположении двигатель устанавливается вертикально. Вследствие вертикального расположения усложняется процесс смазки подшипников вала, а также чистки внешних элементов.

Для увеличения передаточного числа используются разные технологии, но наиболее эффективной является применение большего числа ступеней.

Для смягчения сил трения и повышения сопротивления заеданию применяются специальные вязкие смазочные составы или масла. При низких скоростях вращения смазка осуществляется при помощи специальных ванночек с маслом либо использованием специальных устройств, разбрызгивающих смазку в места повышенного трения. Для червячных редукторов, скорость вращения которых высока применение ванночек нецелесообразно, и применяется принудительная смазка охлаждёнными смазочными материалами.

Основные преимущества редуктора червячного перед зубчатыми передачами заключаются в том, что начальный контакт звеньев происходит не в точке, а по линии. Также входной и выходной валы могут скрещиваться под разными углами, но чаще всего этот угол составляет 90 градусов. Также червячная передача занимает гораздо меньше места, чем зубчатая при одинаковом большом передаточном отношении.

Помимо червячного редуктора червячная передача также применяется в системах регулирования и управления различными устройствами. Благодаря самоторможению обеспечивается точная фиксация положения, а большое передаточное отношение (до 1000) позволяет наиболее точно отрегулировать положение, либо использовать маломощные двигатели. Также червячные передачи и червячные редукторы отлично подходят для установки в качестве механизма передачи в подъёмные и лебёдочные механизмы благодаря своим конструктивным особенностям.

Некоторые технические характеристики промышленно производимых и широко распространённых червячных редукторов.

Самыми распространёнными являются одноступенчатые мотор-редукторы.

Принципы работы редукторов в различных генерациях ГБО

Несмотря на то, что принцип работы редуктора ГБО 1, 2, 3 и 4 поколений подчинён единой задаче, комплектация прибора варьируется в зависимости от поколения. Методы запирания разгрузочного отсека и настройка тоже отличаются.

Редуктор 1-го поколения

В 1-м поколении стоял вакуумный прибор механического типа. Мембранная пластина отзывалась на разрежение во впускном коллекторе, к которому была протянута дополнительная магистраль. Когда мотор заводился, карбюратор начинал втягивать горючее, давление опускалось, вакуумный клапан раскрывал путь горючему. Двигатель глушился, давление приходило в норму и вход топлива блокировался. Регулировался прибор просто: механическим вращением винта жадности. Это основные отличия в принципах действия газового редуктора 1-го и 2-го поколений.

Принцип работы газового редуктора 2 поколения эволюционировал. Теперь это не вакуумный, электронный прибор

Важное добавление: он оснащён электромагнитным впускным клапаном, управляемым от силового блока. Это обеспечивало автоматическую реакцию прибора на запуск мотора авто.  Электроклапан подаёт газ, ориентируясь на импульсы от датчика кислорода. Это главное достоинство устройства электронного типа, так как у старых карбюраторных двигателей не всегда достаточно вакуума, чтобы работала мембрана

Это главное достоинство устройства электронного типа, так как у старых карбюраторных двигателей не всегда достаточно вакуума, чтобы работала мембрана.

В 3-й и 4-й генерации ГБО данный прибор по конструкции упрощён. Часть опций передана коллектору. Отпала потребность в большом количестве мембранных перегородок. Для разделённой системы впрыска хватает 2 ступени и одного электроклапана.

Число датчиков стало большим по количеству. Добавилось сложное по конструкции фильтрующее устройство, обеспечивающее очистку газа.

Механизм настраивать стало удобнее. Электронный блок управления подключается к ноутбуку. Запускается специальная программа, которая проводит настройку и диагностику. Хорошо поддаются регулировке приборы от брендов Томасетто и Ловато.

Принцип работы газового редуктора ГБО нужно учитывать при выборе данного устройства

Обращать внимание, к какой генерации он относится, есть ли на нём пыле- и влагозащита. Мощностные характеристики должны быть с запасом. А вот габариты при этом должны соответствовать площади, которое можно отвести на устройство в подкапотном пространстве

А вот габариты при этом должны соответствовать площади, которое можно отвести на устройство в подкапотном пространстве.

Читайте далее:

Газовый редуктор Ловато: классика ГБО

Газовый редуктор Томасетто АТ-07: доверие к классике

Газовый редуктор KME Silver: стабильное давление газа без потери мощности

Как происходит регулировка редуктора Ловато на инжекторе?

Клапан газовый Lovato: назначение, устройство и принцип работы

Выбор и обслуживание

Подбор мотор-редуктора выполняется на основе режима работы, требуемой мощности и числа оборотов технологического механизма. Также учитывается расположение валов и отдельных частей устройства. Полный расчет мотор-редуктора в отечественной практике ничем не отличается от классических вариантов расчета требуемой передачи. С целью упрощения данной операции, большинство производителей приводят готовые входные и выходные параметры, позволяющие выполнить подбор без сложных вычислений.

Внедрение и эксплуатация мотор-редуктора не представляют большой сложности. Правильно подобранное оборудование имеет большой срок службы и не требует частого внимания, при работе в рекомендуемых условиях окружающей среды.

Главный параметр, который следует контролировать в механической части – уровень масла в корпусе редуктора. Также следует обращать на механическую целостность деталей, уровень шума и нагрев поверхностей агрегата. Эксплуатация электродвигателя ничем не отличается от других вариантов его использования.

Конструкция и виды

Конструкция устройства достаточно проста, но изготовление его требует высокой точности соблюдения размеров и тщательной обработки седла клапана.

Устройство пропанового редуктора

Пропановый редуктор состоит из следующих узлов и деталей:

• Герметичный корпус, выполненный из металла или ударопрочного пластика.
• Подводящий патрубок, снабженный накидной гайкой.
• Сетчатый фильтр и объемный фильтрующий элемент.
• Рабочий патрубок, снабженный резьбовым ниппелем.
• Камеры высокого и низкого напора, разделенные упругой мембраной.
• Клапан, его седло с уплотнением и шток.
• Возвратная, или редуцирующая пружина.
• Регулирующий винт.
• Задающая пружина.
• Манометр.

Пропановые редукторы бывают двухступенчатые и одноступенчатые. В одноступенчатом адаптере напор понижается с входного до рабочего за один прием. В двухступенчатом предусмотрена дополнительная камера высокого давления и еще один клапан. редукция происходит в два этапа. Такая конструкция эффективна, если напор на входе очень высок, и применяются в специальных случаях. Наибольшее распространение получили баллонные одноступенчатые адаптеры благодаря простоте своей конструкции и легкости в эксплуатации.

Обслуживание и ремонт

Сложность рассматриваемого механизма определяет то, что возникает необходимость в своевременном обслуживании и проведении ремонта

Для начала уделим внимание тому, каким образом проводится расчет планетарного редуктора. Среди особенностей этого процесса отметим следующие моменты:

Определяется требуемое число передаточных ступеней. Для этого применяются специальные формулы.
Определяется число зубьев и расчет сателлитов. Зубчатые колеса могут иметь самое различное число зубьев

В рассматриваемом случае их число довольно много, что является определяющим фактором.
Уделяется внимание выбору наиболее подходящего материала, так как от его свойств зависят и основные эксплуатационные характеристики устройства.
Определяется показатель межосевого расстояния.
Делается проверочный расчет. Он позволяет исключить вероятность допущения ошибок на первоначальном этапе проектирования.
Выбираются подшипники

Они предназначены для обеспечения плавного вращения основных элементов. При выборе подшипника уделяется внимание тому, на какую нагрузку они рассчитаны. Кроме этого, не рекомендуется использовать этот элемент без смазки, так как это приводит к существенному износу.
Определяется оптимальная толщина колеса. Слишком большой показатель становится причиной увеличения веса конструкции, а также расходов.
Проводится вычисление того, где именно должны быть расположены оси шестерен. Это проводится с учетом размеров зубчатых колес и некоторых других моментов. Как правило, в качестве основы применяется чертеж, который можно скачать из интернета. Самостоятельно разработать проект по изготовления планетарного редуктора достаточно сложно, так как нужно обладать навыками инженера для проведения соответствующих расчетов и проектирования.

Изготовить самостоятельно рассматриваемую конструкцию достаточно сложно, как и провести ремонт планетарных редукторов. Среди особенностей этой процедуры отметим следующее:

1. Процедура достаточно сложна, так как механизм состоит из большого количества различных элементов. Примером можно назвать то, что сразу после разбора все иголки могут высыпаться практически моментально.
2. Многие специалисты рекомендуют доверять рассматриваемую работу исключительно профессионалам, так как допущенные ошибки становятся причиной быстрого износа и выхода из строя механизма.
3. Ремонт зачастую предусматривает замену шестерен, которые со временем изнашиваются. Примером можно истирание зубьев, изменение размеров посадочного гнезда и многие другие дефекты. Самостоятельно изготовить подобные изделия практически невозможно, так как для этого требуется специальное оборудование.

Чаще всего обслуживание предусматривает добавление масла. Смазка планетарного редуктора позволяет существенно продлить срок службы конструкции, так как соприкосновение и трение металла становится причиной его истирания. Рекомендуется смазывать механизм периодически, так как масло выступает еще в качестве охлаждения. В продаже встречаются специальные смазывающие вещества, которые характеризуются определенными эксплуатационными качествами.

Сегодня ремонтом редукторов занимаются компании, которые специализируются на предоставлении соответствующих услуг. Признаком того, что механизм начинает выходить из строя становится появление сильного шума, вибрации, рывков, нагрев и многое другое. Со временем процесс износа существенно ускоряется, так как металл, находящийся в масле попадает в зацепление шестерен. В большинстве случаев ремонт предусматривает замену всех элементов на новые.

В заключение отметим, что планетарный редуктор характеризуется весьма привлекательными свойствами. Примером можно назвать отсутствие большого количества крепежных элементов, а также равномерное распространение нагрузки. Как ранее было отмечено, редуктор применяется при создании различных узлов транспортных средств.

Как это работает

Редуктор с цилиндрическими шестернями

Работа любого редуктора подпадает под действие Золотого правила механики: редуктор практически не изменяет передаваемую вращением мощность (с поправкой на КПД), а лишь взаимообратно изменяет две её составляющие — крутящий момент и угловую скорость. Величина изменения определяется передаточным отношением. При этом, редукция усилия предполагает, что крутящий момент на входе в редуктор будет меньше, чем на выходе с него, а угловая скорость, соответственно, наоборот — на входе будет больше чем на выходе. Передаточное отношение любого подобного редуктора больше единицы, а сам термин «редуктор», упомянутый без каких-либо дополнительных определений к нему, подразумевает именно редуктор подобного плана.

В редких случаях (в основном, из компоновочных соображений) в технике применяются редукторы с передаточным отношением меньше единицы. Такой редуктор в русскоязычном речевом обиходе называется «повышающим редуктором». Определение «повышающий» здесь происходит как от факта повышения усилия, необходимого для привода конечного устройства, так и от повышения угловой скорости ведомой шестерни в таком редукторе. Формально, исходя из этимологии термина «редуктор», термин «повышающий редуктор» есть оксюморон, но фактически распространённого синонима в русском языке нет, а, возможно, более подходящий сюда термин «мультипликатор» в обиходе практически не используется и малопонятен. При этом такой термин как «повышающая передача» официально зафиксирован ГОСТ-ом и правомерно присутствует в инженерно-техническом лексиконе.
