Назначение, устройство и виды подвесок автомобиля

Устройство подвески

Любая подвеска автомобиля состоит из следующих основных элементов:

1. Упругое устройство – воспринимает нагрузки от неровностей дорожной поверхности. Виды: пружины, рессоры, торсионы, пневмоэлементы и т.д.
2. Демпфирующее устройство — гасит колебания кузова при проезде через неровности. Виды: все типы амортизаторов.
3. Направляющее устройство — обеспечивает заданное перемещение колеса относительно кузова. Виды: рычаги, поперечные и реактивные тяги, рессоры.  Для изменения направления воздействия на демпфирующий элемент в спортивных подвесках pull-rod и push-rod применяются рокеры.
4. Стабилизатор поперечной устойчивости — уменьшает поперечный крен кузова.
5. Резино-металлические шарниры — обеспечивают упругое соединение элементов подвески с кузовом. Частично амортизируют, смягчают удары и вибрации. Виды: сайлент-блоки и втулки.
6. Ограничители хода подвески — ограничивают ход подвески в крайних положениях.

Зависимая подвеска

Зависимая подвеска характеризуется зависимостью перемещения одного колеса моста от перемещения другого колеса.

Передача сил и моментов от колес на кузов при такой подвеске может осуществляться непосредственно металлическими упругими элементами – рессорами, пружинами или с помощью штанг – штанговая подвеска.

Металлические упругие элементы имеют линейную упругую характеристику и изготавливаются из специальных сталей, обладающих высокой прочностью при больших деформациях.  К таким упругим элементам относятся листовые рессоры, торсионы и пружины.

Листовые рессоры на современных легковых автомобилях практически не применяются, за исключением некоторых моделей автомобилей многоцелевого назначения. Можно отметить модели легковых автомобилей, выпускавшиеся ранее с листовыми рессорами в подвеске, которые продолжают эксплуатироваться и в настоящее время. Продольные листовые рессоры устанавливались в основном в зависимой подвеске колес и выполняли функцию упругого и направляющего устройства.

На легковых автомобилях и грузовых или микроавтобусах применяются рессоры без подрессорников, на грузовых автомобилях – с подрессорниками.

Пружины как упругие элементы применяются в подвеске многих легковых автомобилей. В передней и задней подвесках, выпускаемых различными фирмами большинства легковых автомобилей  применяются винтовые ци­линдрические пружины с постоянными сечением прутка и шагом навивки. Такая пружина имеет линейную упругую характеристику, а необходимые характеристики обеспечиваются дополнительными упругими элементами из полиуретанового эластомера и резиновыми буферами отбоя.

На легковых автомобилях Российского производства в подвесках применяют цилиндрические винтовые пружины с постоянными сечением прутка и шагом в сочетании с резиновыми отбойными буферами. На автомобилях производителей других стран, например, БМВ 3-й серии в задней подвеске устанавливают бочкообраз­ную (фасонную) пружину с прогрессивной харак­теристикой, достигаемой за счет формы пружины и применения прутка переменного сечения.

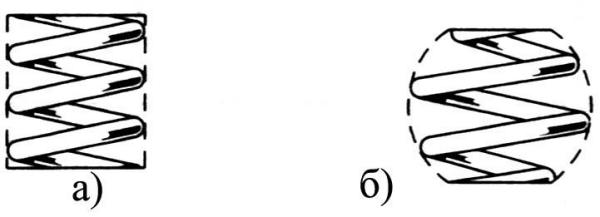

На ряде автомобилей для обеспечения прогрес­сивной характеристики применяется комбинация цилиндрических и фасон­ных пружин с переменной толщиной прутка. Фасонные пружины имеют прогрессивную упругую характеристику и называются «миниблоками» за небольшие размеры по высоте. Такие фасонные пружины применяют, например  в задней подвеске автомобилей «Фольксваген», «Ауди», «Опель» и др. Фасонные пружины имеют различные диаметры в средней части пружины и по краям, а пружины «миниблок» имеют и различный шаг навивки.

Торсионы, как правило, круглого сечения применяются на автомобилях в качестве упругого элемента и стаби­лизатора.

Упругий крутящий момент передается торсионом через шлицевые или четырехгранные головки, распо­ложенные на его концах. Торсионы на автомобиле могут быть установлены в продольном или поперечном направлении. К недостаткам торсионов следует отнести их большую длину, необходимую для создания требуемых жесткости и рабочего хода подвески, а также высокую соосность шлицов на концах торсиона. Однако следует отметить, что торсионы имеют небольшую массу и хорошую компактность, что позволяет успешно применять их на легковых автомобилях среднего и высокого классов.

Разновидности подвесок по упругости

В отношении упругости подвески можно разделить на три категории:

• жесткая;
• мягкая;
• винтовая.

Жесткая подвеска, как правило, используется на спортивных автомобилях, потому что она больше всего годится именно для быстрой езды, где необходимо оперативное и четкое реагирование на водительское маневрирование. Эта подвеска придает машине максимальную устойчивость и минимальный дорожный просвет. Кроме того, благодаря именно ей усиливается сопротивление крену и кузовному раскачиванию.

Мягкая подвеска устанавливается в основной массе легковых машин. Ее достоинство в том, что она достаточно качественно сглаживает дорожные неровности, но с другой стороны машина с такой конструкцией подвесок более склонна к заваливаниям, и при этом хуже управляется.

Винтовая подвеска нужна в тех случаях, когда возникает необходимость в изменяемой жесткости. Она сделана в виде стоек-амортизаторов, на которых сила тяги пружинного механизма регулируется.

Полунезависимый тип подвески

Устройство полунезависимой подвески очень похоже на зависимую. Но, если во второй пружины устанавливались на поперечину между колесами, то здесь амортизаторы и пружины устанавливаются непосредственно на концах поперечной балки, которая теперь принимает на себя исключительно торсионные (на скручивание) нагрузки. Этот тип устанавливается исключительно сзади на машины с передним приводом.

Наряду с зависимой, полунезависимая подвеска считается морально устаревшей, что, однако, не мешает производителям автомобилей продолжать устанавливать ее на бюджетные модели. Ее отличает очень высокая надежность и легкость в обслуживании. Еще к ее несомненным преимуществам можно добавить малую стоимость производства, что отражается на цене машины для конечного покупателя.

Диагностика

Диагностика подвески автомобиля должна начинаться с поднятия капота:
Пока автомобиль надежно стоит на земле, осматривают, в каком состоянии находятся верхние опоры

В первую очередь здесь важно, какой зазор между чашкой и кузовом. Если он будет равным примерно полутора сантиметрам, то верхние подушки необходимо менять.
Далее машину раскачивают

Если она качнется более двух раз, амортизаторы пора заменить.
Машину поднимают и смотрят сбоку на амортизаторы. Важно, чтобы на них не было никаких подтеков.
Затем берут автомобиль за одно из колес и качают вправо-влево, вверх-вниз. В первом случае в передней подвеске автомобиля можно услышать стуки рулевых тяг или наконечников тяг. С помощью помощника можно узнать причину стука более подробней. Нужно хорошенько взяться за рулевую тягу и выяснить, где же люфт – в рулевой рейки или в наконечнике.
Если есть посторонние звуки при раскачивании колеса вверх-вниз, то пора менять шаровую опору. Но если звуки и отсутствуют, то не факт, что шаровая в порядке. Лучше убедится в ее исправности при помощи монтировки.
Колесо вращают. Это необходимо, чтобы узнать состояние ступичного подшипника. Далее колесо опять раскручивают, при этом одной рукой держатся за пружину. Если на ней будет вибрация, то подшипник скоро выйдет из строя.
При помощи монтировки под машиной проверяют сайлентблоки. Их двигают в продольном и поперечном направлении. Небольшой люфт допустим, но не более. Сильный износ шаровой опоры можно заметить, если двумя руками качать рычаг возле шаровой – никаких люфтов быть не должно. Эти люфты также заметны и в ходе движения автомобиля. При повороте руля, из-под передней части раздается характерный стук.
Под конец проверяют стабилизатор поперечной устойчивости подвески автомобиля ВАЗ – важно состояние втулок. Монтировку просовывают между подрамником и стабилизатором, а затем качают. Если втулка повреждена, стабилизатор будет гулять в ней. Также проверяют, как стабилизатор закреплен в рычагах.

Перечень сервисов проверки автомобиля

Очень часто случаются моменты, при которых вышеуказанных способов проверки автомобиля бывает недостаточно.

К сожалению, сайты ГИБДД, и ФНП часто виснут и выдают неверную информацию. Сложно сказать по какой причине такое бывает. Однако многие автолюбители пользуются дополнительными сервисами проверки. Перечень таких сайтов указан в таблице:

Данный перечень не является исчерпывающим. Однако следуя списку сайтов, можно составить более полную картину об автомобиле и его владельце, а значит можно избежать сомнительной покупки.

Классификация

Подвески можно разделить на две категории – зависимые и независимые. Такое подразделение продиктовано кинематикой направляющего устройства подвески.

Зависимая подвеска

При такой конструкции колеса автомобиля жестко связываются за счет балки или монолитного моста. Вертикальное расположение парных колес всегда одинаковое и изменению не подлежит. Устройство задней и передней зависимых подвесок аналогичное.

Разновидности: пружинная, рессорная, пневматическая. Монтаж пружинной и пневматической подвесок требует использования специальных тяг, чтобы зафиксировать мосты от возможного смещения во время монтажа.

Недостатки:

• затрудняет управление;
• слабая устойчивость на высокой скорости;
• недостаточный комфорт.

Независимая подвеска

При установленной независимой подвески колеса машины способны менять вертикальное положение независимо друг от друга, продолжая при этом находиться в той же плоскости.

Недостатки:

• устройство довольно сложное и, соответственно, затратное в экономическом отношении;
• пониженная долговечность в эксплуатации.

Примечание: существует еще полузависимая подвеска или так называемая торсионная балка. Такое устройство — нечто среднее между независимой и зависимой подвесками. Колеса продолжают быть жестко соединенными между собой, но, тем не менее, способность небольшого смещения отдельно друг от друга у них все-таки есть. Такую возможность предоставляют упругие качества мостовидной балки, которая соединяет колеса. Данная конструкция зачастую используется для задних подвесок недорогих автомобилей.

Классификация подвесок

Зависимая подвеска

Разновидности:Преимущества зависимой подвески:

• большая грузоподъемность;
• простота и надежность в применении.

Недостатки:

• затрудняет управление;
• слабая устойчивость на высокой скорости;
• недостаточный комфорт.

Независимая подвеска

Преимущества независимой подвески автомобиля:

• высокая степень управляемости;
• надежная устойчивость машины;
• повышенный комфорт.

Недостатки:

• устройство довольно сложное и, соответственно, затратное в экономическом отношении;
• пониженная долговечность в эксплуатации.

Примечание: существует еще полузависимая подвеска или так называемая торсионная балка. Такое устройство — нечто среднее между независимой и зависимой подвесками. Колеса продолжают быть жестко соединенными между собой, но, тем не менее, способность небольшого смещения отдельно друг от друга у них все-таки есть. Такую возможность предоставляют упругие качества мостовидной балки, которая соединяет колеса. Данная конструкция зачастую используется для задних подвесок недорогих автомобилей.

Основные типы подвески

Существует несколько типов подвесок. Рассмотрим особенности тех, которые используются в современных автомобилях.

Зависимая подвеска

В зависимой системе подвески колеса на обеих сторонах транспортного средства связаны балкой и работают вместе. Как правило, этот тип подвески включает в себя цельную ось, которая расположена по всей ширине рамы автомобиля. Два колеса соединены этой осью, что означает, что они работают как пара и выполняют одинаковые движения.

Зависимая подвеска чрезвычайно крепкая, но не очень подходит для автомобилей. Как правило, такая подвеска используется на тяжелых грузовиках, полноценных внедорожниках. Такие транспортные средства чаще используются для езды по пересеченной местности.

Независимая подвеска

В системах с независимой подвеской нет оси, которая бы соединяла колеса попарно. Вместо этого каждое колесо по-своему реагирует на дорожные неровности. Это означает, что если одно колесо наезжает на препятствие или попадает в ямку, это не повлияет на другое колесо.

В отличие от зависимой подвески, которая намного жестче и не очень подходит для городских условий, независимая обеспечивает довольно хороший комфорт пассажирам в автомобиле. Это основная причина, по которой большинство современных автомобилей оснащаются независимой подвеской.

Основные виды независимой подвески

МакФерсон

Это одна из самых распространенных систем подвески в автомобилях. Конструкция стойки MacPherson очень проста и, как правило, представляет собой комбинацию амортизатора и спиральной пружины, которые работают синхронно.

Этот тип подвески был впервые использован в автомобилях Ford в 1950-х годах, а затем стал одним из наиболее широко используемых в современных автомобилях. Хотя стойка МакФерсон также может быть установлена ​​на задней подвеске, она обычно используется в основном на передней части машины.

Система стоек MacPherson обязана своей популярностью благодаря таким преимуществам, как простой дизайн, низкие производственные затраты, отличное обслуживание, меньший объем и многое другое.

Двухрычажная подвеска

Особенностью этого типа подвески является то, что на каждой стороне оси имеются два продольных рычага, которые сочетаются с поперечно расположенными упругими элементами подвески.

Преимущества подвески с двумя рычагами — ее компактность и комфорт, который она обеспечивает пассажирам в автомобиле. Его недостатки заключаются в том, что он имеет относительно большую массу, что увеличивает вес автомобиля. В случае сталкивания с препятствием возможно продольное движение, из-за чего система может сломаться.

Подвеска с качающимися осями

Этот тип независимой подвески использует две полуоси вместо одной стабильной. Каждая ось прикреплена к шасси посредством шарнира. Особенностью этого типа подвески является то, что в случае препятствия колесо всегда сохраняет свое положение перпендикулярно осям. Подвеска качающейся оси в основном используется для задней части заднеприводных авто.

Преимуществами этого типа подвески являются простота конструкции, низкие затраты на ее обслуживание и низкая цена. Недостатками являются большие колебания и плохое управление рулем, если скорость увеличивается выше 60 км / ч.

Многоточечная подвеска

Многоточечная подвеска — это тип подвески автомобиля, который имеет три или более боковых рычага и один или несколько продольных рычагов. Этот тип подвески довольно популярен, так как обеспечивает отличную стабильность колес и отличную устойчивость машины на поворотах. Многоточечная подвеска может быть установлена ​​на передней оси, но чаще всего используется в задней части авто.

На двойных поперечных рычагах

Этот тип подвески делится на несколько подтипов (пружинные, пневматические, гидропневматические) в зависимости от используемых упругих элементов. Общей особенностью всех подтипов этой подвески является наличие передних рычагов, которые своими наружными концами подвижно соединены с кузовом или рамой автомобиля, а внутренние соединены шарнирами.

Преимущества этого типа подвески являются как структурными, так и функциональными. Его конструкция уникальна тем, что все его элементы можно прикрепить к специальной перекладине, которая позволяет быстро снять всю подвеску во время ремонта.

Его функциональное преимущество заключается в том, что он позволяет изменять его геометрию и модернизировать. Этот тип подвески чаще всего используется в спортивных и гоночных автомобилях, поскольку способствует лучшему управлению автомобилем.

Ока расход топлива на 100 км

Подвески пикапов и внедорожников

В различных моделях джипов конструкторы идут разными путями. Это зависит от веса и назначения внедорожника. Возможны три варианта используемых подвесок:

1. Зависимая задняя и независимая передняя схемы;
2. Полностью зависимая подвеска;
3. Полностью независимая подвеска.

Как правило, задняя ось оснащается либо рессорной, либо пружинной подвеской, которые сочетаются с жесткими неразрезными мостами. Рессоры идут в ход при создании пикапов или тяжелых джипов, так как они надежны, неприхотливы и в состоянии выдержать нешуточную нагрузку. Кроме того, такая схема довольно дешева, что стало причиной оснащения рессорами некоторых бюджетных авто. Подробная информация о достоинствах и недостатках рессорной подвески.

Пружинная схема отличается мягкостью и длинноходностью. Она более ориентирована на комфорт и ставится на легкие джипы. Относительно сложности конструкции – она лишь немного сложнее рессорной.

Что касается передней оси, то здесь, в большинстве случаев, используются торсионные или зависимые пружинные схемы. Встречается, конечно, и оснащение джипов жесткими неразрезными мостами, но такое решение в наши дни наблюдается довольно редко.

Стоит отметить, что рассмотренные виды автомобильных подвесок являются наиболее распространенными в наше время, однако это далеко не весь список существующих вариаций.

Различные типы подвесок

Укрупнённо подвески подразделяются на зависимые, независимые и полузависимые. В последних связь между колёсами оси имеется, но она обладает заданной упругостью, в отличие от жёсткой связи в зависимых конструкциях или отсутствия таковой при независимой организации. Наличие стабилизаторов поперечной устойчивости хотя и обеспечивает данную связь, но тип подвески не изменяет.

Простейшие зависимые подвески

Зависимый тип подвески подразумевает наличие жёсткой связи между колёсами одной оси. Обычно это металлическая балка или кожух ведущего моста. Упругие и демпфирующие элементы могут быть разного типа, на принципиальную схему подвески это не влияет, только не конструктив направляющего аппарата. Например, использование рессор в силу их достаточной поперечной жёсткости позволяет отказаться от дополнительных рычагов или тяг. Иногда дополняется стабилизатором поперечной устойчивости в виде скручивающегося стержня из пружинной стали.

На легковых автомобилях зависимая подвеска с неразрезным мостом или балкой практически не используется, поскольку обладает значительными неподрессоренными массами, что снижает общий комфорт. Управляемость также трудно обеспечивать из-за влияния хода одного из колёс оси на положение второго относительно дороги. При этом такая подвеска обладает высокой прочностью, проста и надёжна. Применяется на внедорожниках и грузовых автомобилях.

Часто на бюджетные автомобили устанавливается полунезависимая схема, когда балка имеется, но она обладает упругой эластичностью. Такой тип совмещает простоту с приемлемой управляемостью.

Независимые

Независимые схемы отличаются широкими возможностями для совмещения взаимоисключающих требований. Здесь каждое колесо обладает запрограммированной свободой перемещения и не влияет на прочие. Конструкция в целом более сложная, но обеспечивает наилучшие условия для работы колёс во всех условиях, от шоссейных видов автоспорта до внедорожной езды.

У каждого колеса имеется свой направляющий аппарат, упругие и демпфирующие узлы. Возможно независимо организовывать траектории перемещения ступичных узлов в любых положениях. Достигается максимальный комфорт при сохранении управляемости. Некоторые неудобства доставляет изменяющийся при работе подвески клиренс автомобиля.

Параллелограммного типа

Направляющий аппарат такой подвески представляет собой два А-образных рычага, верхний и нижний, между которыми на шаровых шарнирах размещается кулак со ступицей. Схематично это представляет собой параллелограмм, благодаря чему плоскость вращения колеса при рабочих ходах не изменяет своего угла относительно дороги, что даёт надёжную сохранность пятна контакта.

Двухрычажная подвеска достаточно проста, но при этом гарантирует управляемость, отсюда её применение даже в самых продвинутых дисциплинах автоспорта. Однако сложности компоновки сильно ограничивают её использование в гражданских легковых автомобилях, где гораздо чаще закладываются иные конструкции.

Многорычажные

Выполнить направляющий аппарат достаточно компактным и вместе с тем точно работающим позволяет многорычажная схема. Её особенность заключается в обеспечении сложной траектории движения колеса, которую нельзя получить двумя рычагами. Такая подвеска сможет максимально сохранить контакт с дорогой при продольных и поперечных кренах кузова, в любой точке рабочего хода от нижнего положения к верхнему. Реализуется и подруливающий эффект, важный для стабилизации машины в поворотах. При этом рычаги компактны и хорошо компонуются в ограниченном пространстве колёсных арок.

МакФерсон

Одна из самых популярных подвесок свечного типа. Состоит из телескопической амортизационной стойки с надетой на неё пружиной. Сверху имеется поворотная опора с подшипником, снизу треугольный рычаг с шаровой опорой и сайлентблоками. Наиболее простая и компактная конструкция с неплохими характеристиками, что вызвало самое широкое её применение на подавляющем числе легковых автомобилей массового производства.

Специальные спортивные

Применение в автоспорте, а также на мощных скоростных автомобилях, накладывает на подвески особые требования. Заключаются они в выделении из общего набора функций наиболее важных для управляемости. Отсюда решения в виде регулируемых амортизаторов и упругих элементов, размещение их в кузове для предельного снижения неподрессоренных масс, исключение податливых сайлентблоков с заменой их на жёсткие шаровые шарниры. Хода подвесок могут быть экстремально большими или минимальными, в зависимости от вида спорта. Нечто подобное используется и в спорткарах.

Виды независимых подвесок

МакФерсон

Подвеска McPherson — самая распространенная подвеска передней оси современных автомобилей. Нижний рычаг соединен со ступицей посредством шаровой опоры. В зависимости от его конфигурации может применяться продольная реактивная тяга. К ступичному узлу крепится амортизационная стойка с пружиной, ее верхняя опора закрепляется на кузове.

Двухрычажная передняя подвеска

Поперечная тяга, закрепленная на кузове и соединяющая оба рычага, является стабилизатором, противодействует крену автомобиля. Нижнее шаровое соединение и подшипник чашки стойки-амортизатора дают возможность для поворота колеса.

Детали задней подвески выполнены по тому же принципу, отличие заключается лишь в отсутствии возможности поворота колес. Нижний рычаг заменен на продольные и поперечные тяги, фиксирующие ступицу.

Плюсы:

• простота конструкции;
• компактность;
• надежность;
• недорогая в производстве и ремонте.

Минусы:

средняя управляемость.

Двухрычажная передняя подвеска

Более эффективная и сложная конструкция. Верхней точкой крепления ступицы выступает второй поперечный рычаг. В качестве упругого элемента может использоваться пружина или торсион. Задняя подвеска имеет аналогичное  строение. Подобная схема подвески обеспечивает лучшую управляемость автомобиля.

Пневматическая подвеска

Пневмоподвеска

Роль пружин в этой подвеске выполняют пневмобаллоны со сжатым воздухом. При пневматической подвеске есть возможность регулировки высоты кузова. Также она улучшает показатели плавности хода. Используется на автомобилях класса люкс.

Гидравлическая подвеска

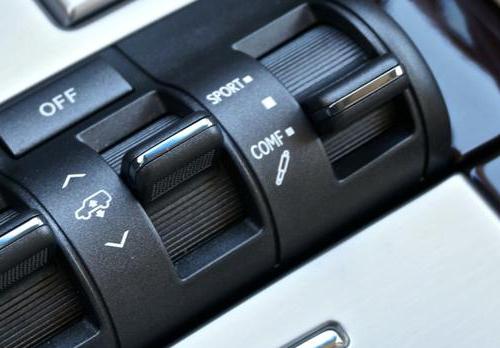

Регулировка высоты и жесткости гидроподвески Lexus
